Вторичные сети Часть 1 Телефонные сети Сети звукового

Вторичные сети. Часть 1. Телефонные сети. Сети звукового и телевизионного вещания 1

Классификация сетей по виду сообщений (слева) и по виду среды передачи (справа) электросвязь телефония проводная телеграфия по кабельным линиям передача данных факсимильная радио звуковое вещание наземная космическая в т. ч. спутниковая передача газет телевизионное вещание по воздушным линиям оптическая по волоконнооптическим кабелям в свободном пространстве 2

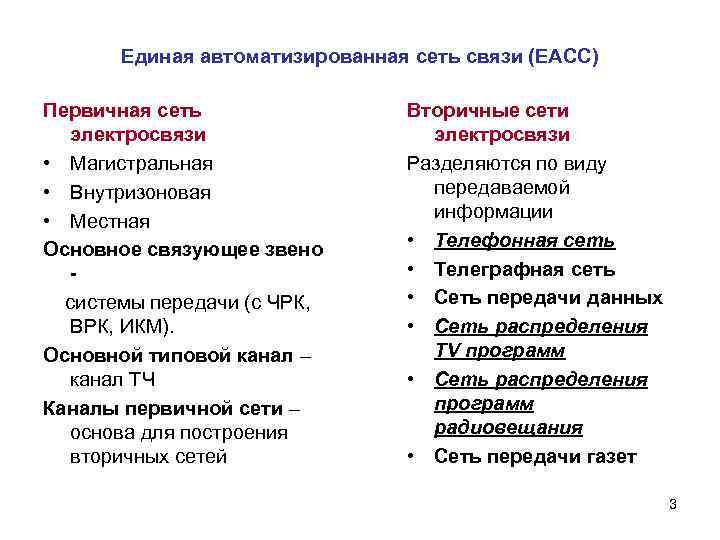

Единая автоматизированная сеть связи (ЕАСС) Первичная сеть электросвязи • Магистральная • Внутризоновая • Местная Основное связующее звено системы передачи (с ЧРК, ВРК, ИКМ). Основной типовой канал – канал ТЧ Каналы первичной сети – основа для построения вторичных сетей Вторичные сети электросвязи Разделяются по виду передаваемой информации • Телефонная сеть • Телеграфная сеть • Сеть передачи данных • Сеть распределения TV программ • Сеть распределения программ радиовещания • Сеть передачи газет 3

Телефонные сети 4

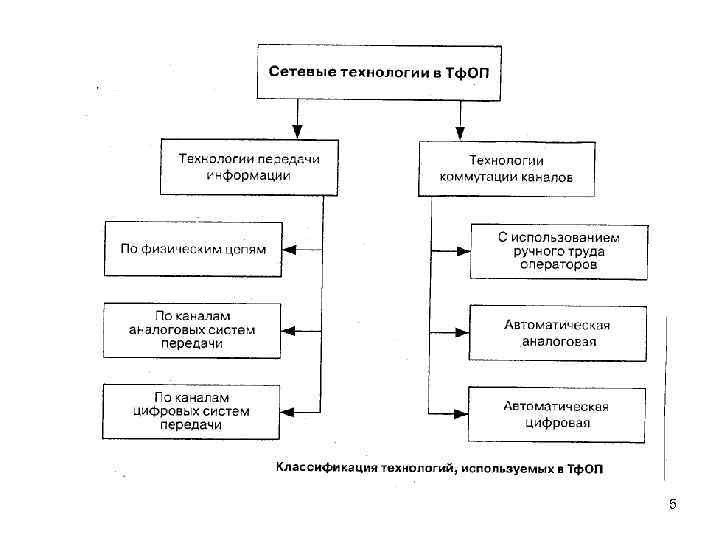

5

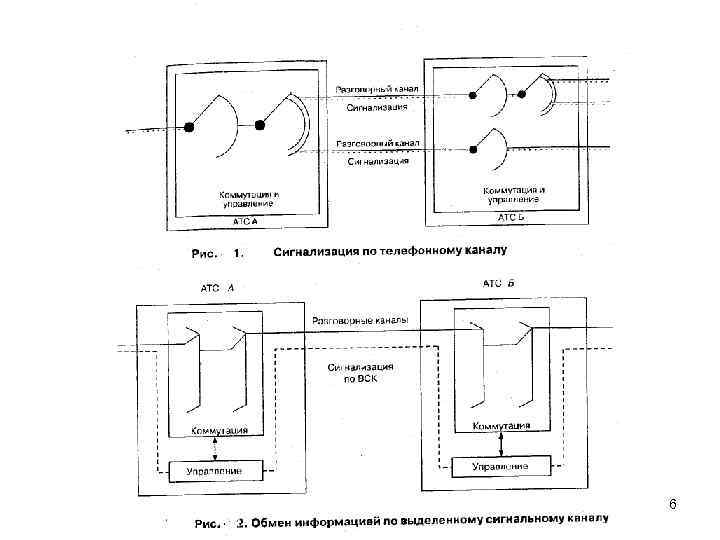

6

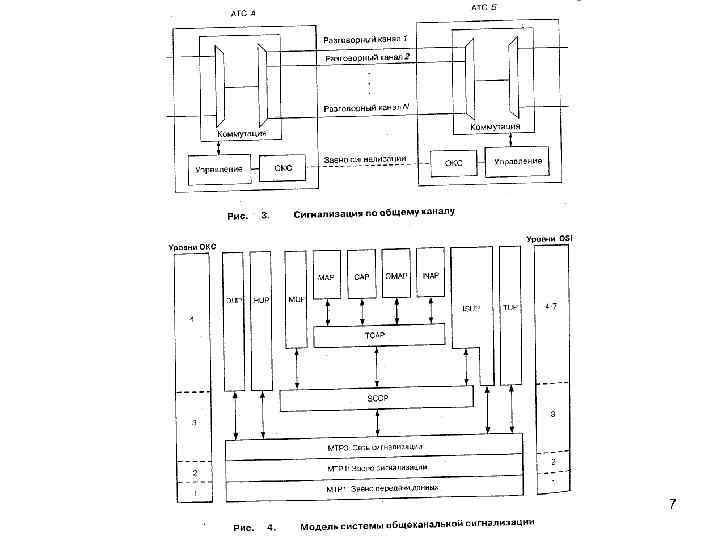

7

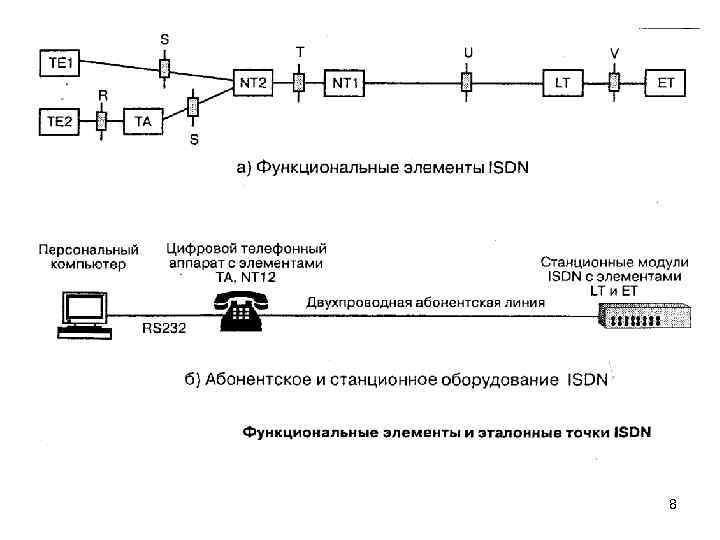

8

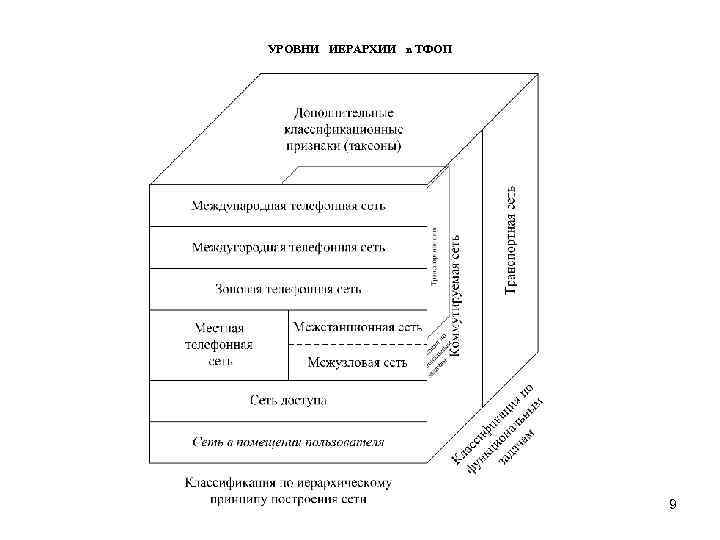

УРОВНИ ИЕРАРХИИ в ТФОП 9

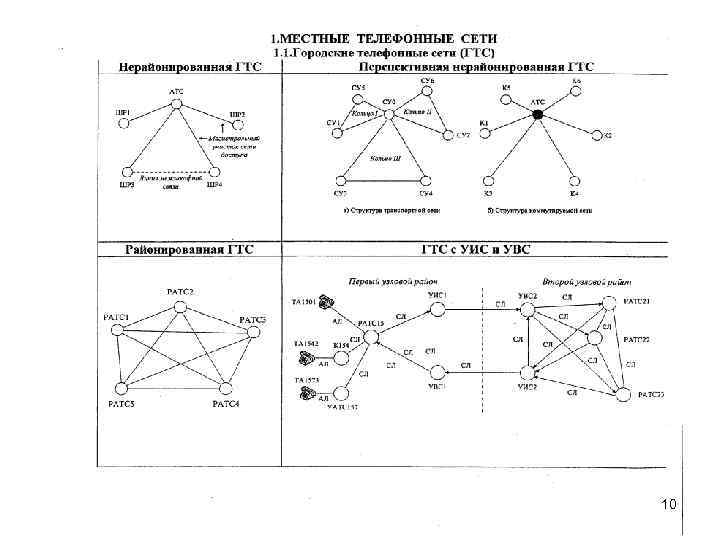

10

11

12

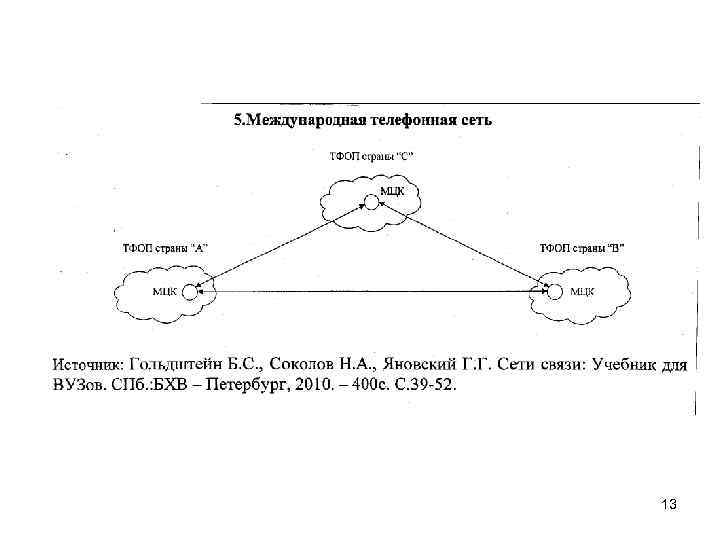

13

Сети звукового и телевизионного вещания 14

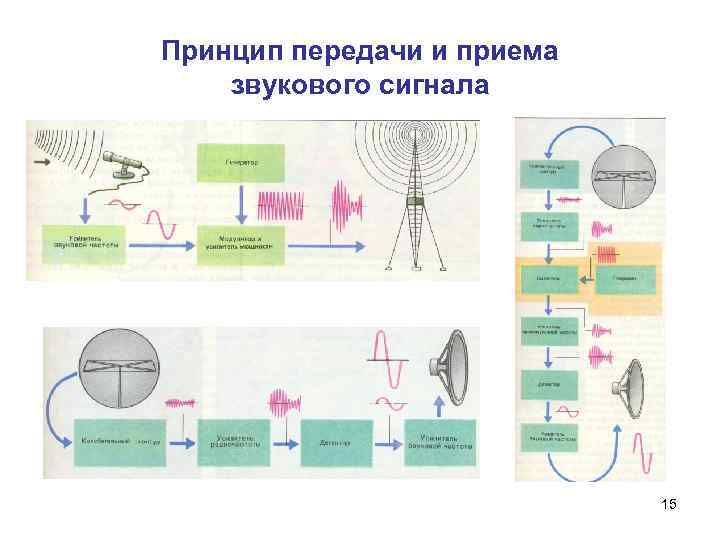

Принцип передачи и приема звукового сигнала 15

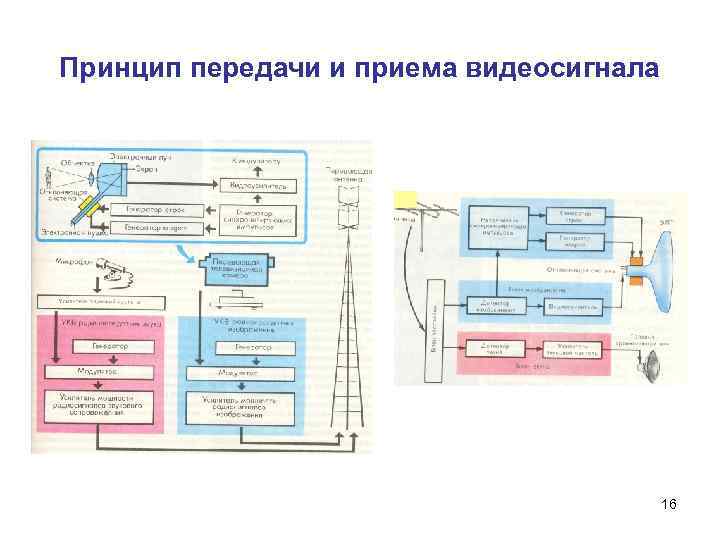

Принцип передачи и приема видеосигнала 16

Схема передачи/приема телевизионного сигнала 17

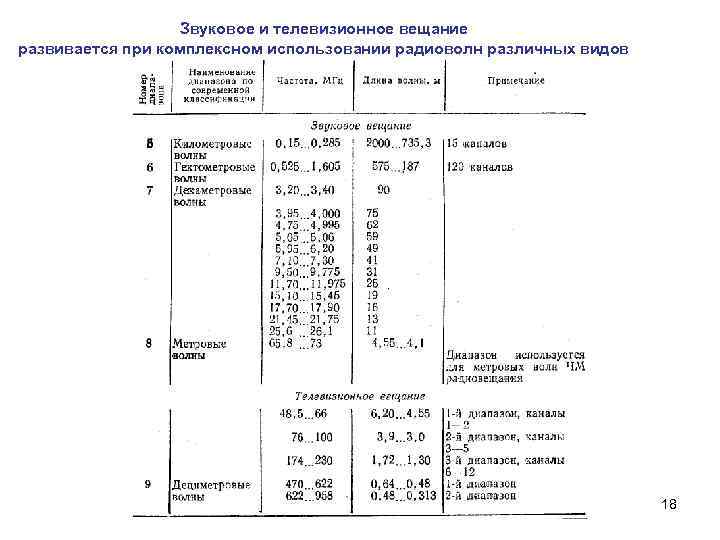

Звуковое и телевизионное вещание развивается при комплексном использовании радиоволн различных видов 18

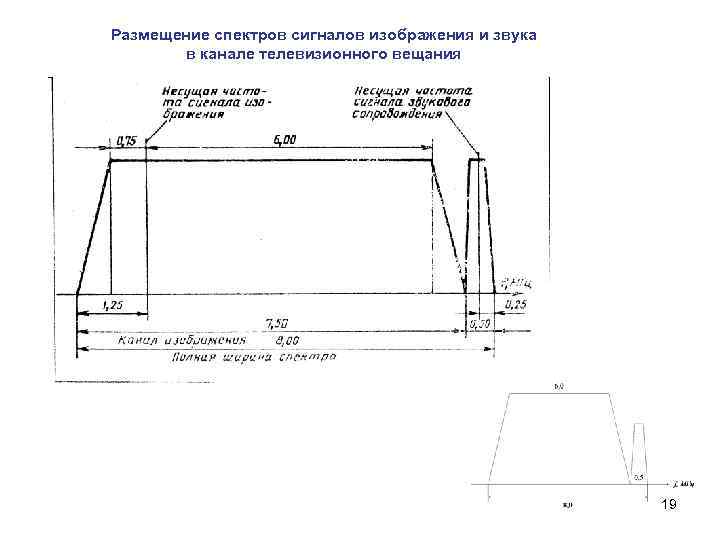

Размещение спектров сигналов изображения и звука в канале телевизионного вещания 19

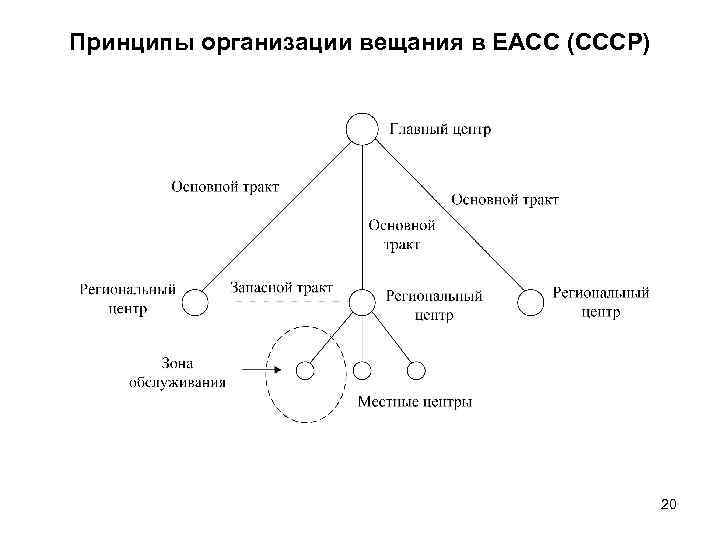

Принципы организации вещания в ЕАСС (СССР) 20

Структурная схема организации звукового вещания 21

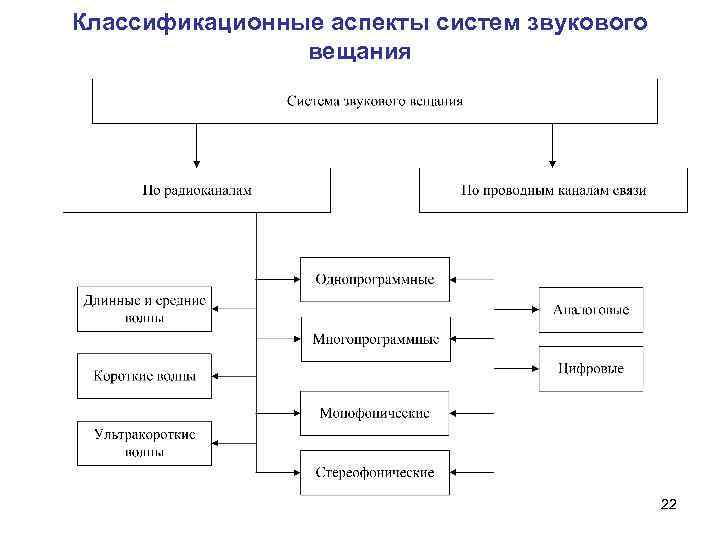

Классификационные аспекты систем звукового вещания 22

Принцип организации проводного вещания 23

Структурная схема распределения центральных и республиканских телевизионных программ 24

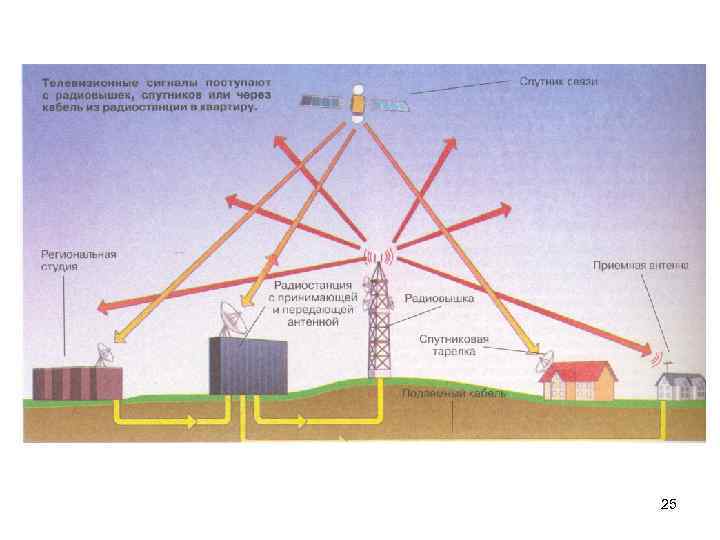

25

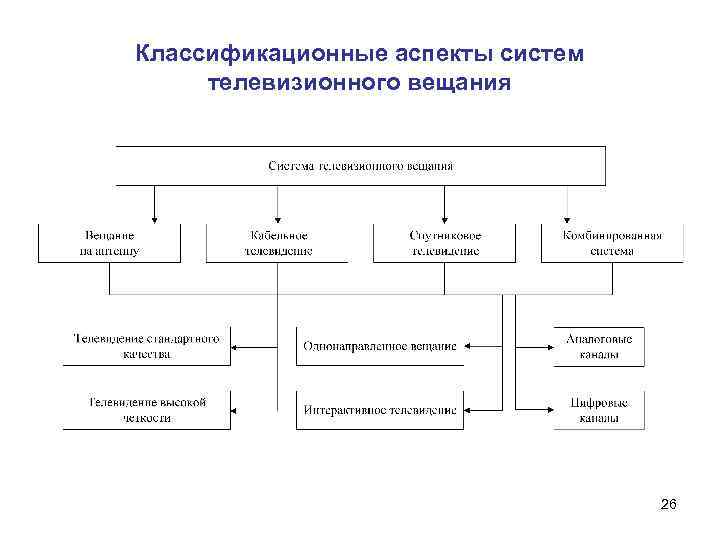

Классификационные аспекты систем телевизионного вещания 26

Тенденции развития систем звукового и телевизионного вещания 27

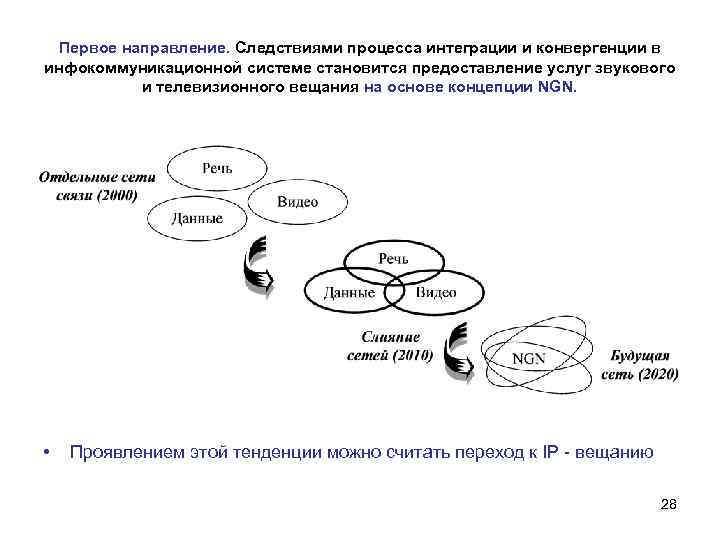

Первое направление. Следствиями процесса интеграции и конвергенции в инфокоммуникационной системе становится предоставление услуг звукового и телевизионного вещания на основе концепции NGN. • Проявлением этой тенденции можно считать переход к IP - вещанию 28

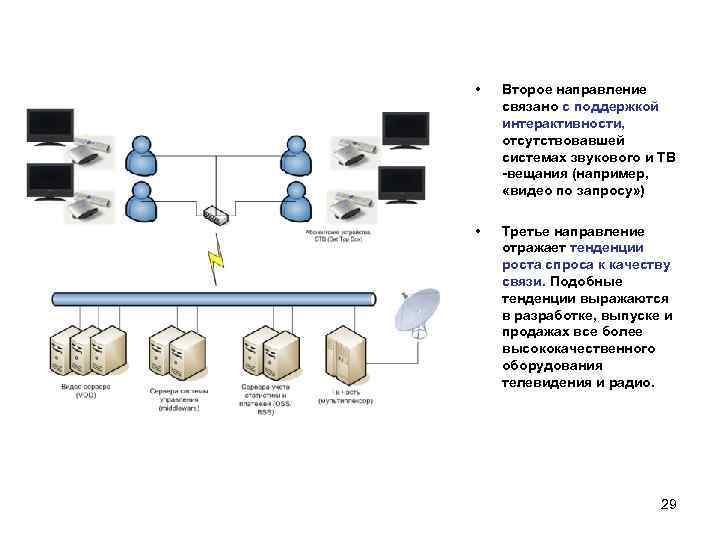

• Второе направление связано с поддержкой интерактивности, отсутствовавшей системах звукового и ТВ -вещания (например, «видео по запросу» ) • Третье направление отражает тенденции роста спроса к качеству связи. Подобные тенденции выражаются в разработке, выпуске и продажах все более высококачественного оборудования телевидения и радио. 29

Зоны действия цифровых стандартов • • • DVB-T (европейское эфирное цифровое вещание), DVB-C (европейское кабельное цифровое вещание), DVB-S (европейское спутниковое цифровое вещание), ATSC (американское цифровое вещание), ISDB (японское и южноамериканское цифровое вещание), DMB-T/H (китайское цифровое вещание). 30

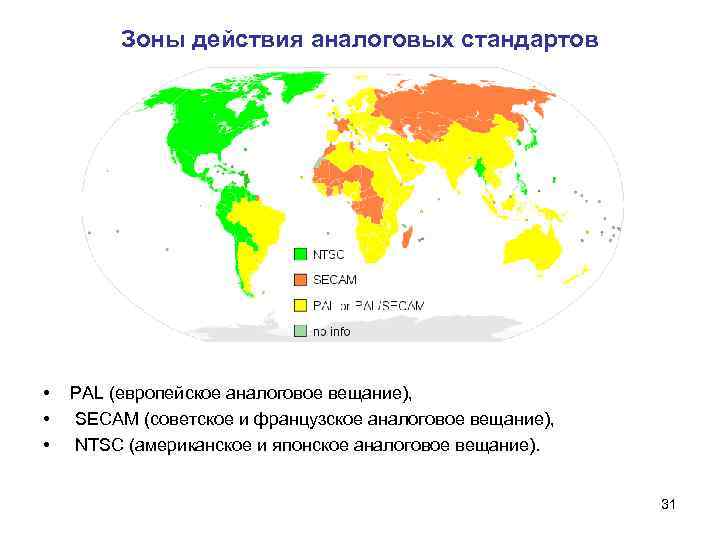

Зоны действия аналоговых стандартов • • • PAL (европейское аналоговое вещание), SECAM (советское и французское аналоговое вещание), NTSC (американское и японское аналоговое вещание). 31

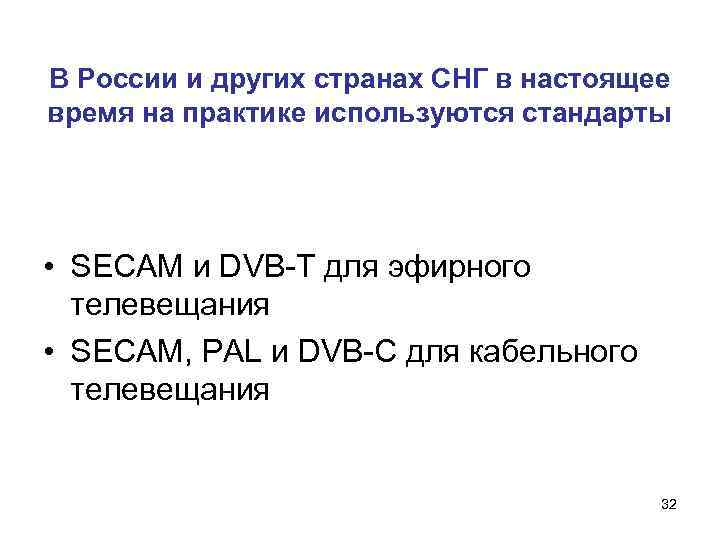

В России и других странах СНГ в настоящее время на практике используются стандарты • SECAM и DVB-T для эфирного телевещания • SECAM, PAL и DVB-C для кабельного телевещания 32

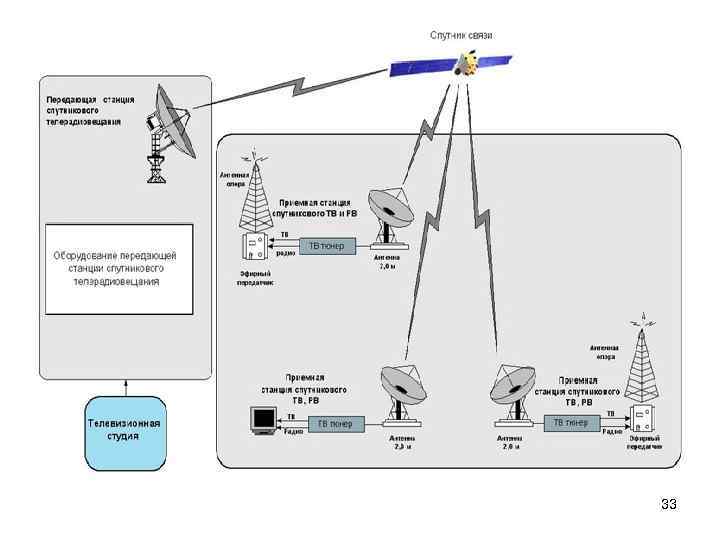

33
