Вступление 2000 Панели FP 2000 Сеть в FP

Скачать презентацию Вступление 2000 Панели FP 2000 Сеть в FP

003754784e70e9c42620b95cbdcc4980.ppt

Количество слайдов: 129

Вступление 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания V 1. 2 22 -07 -2002 Адресно-аналоговая пожарная система ARITECH

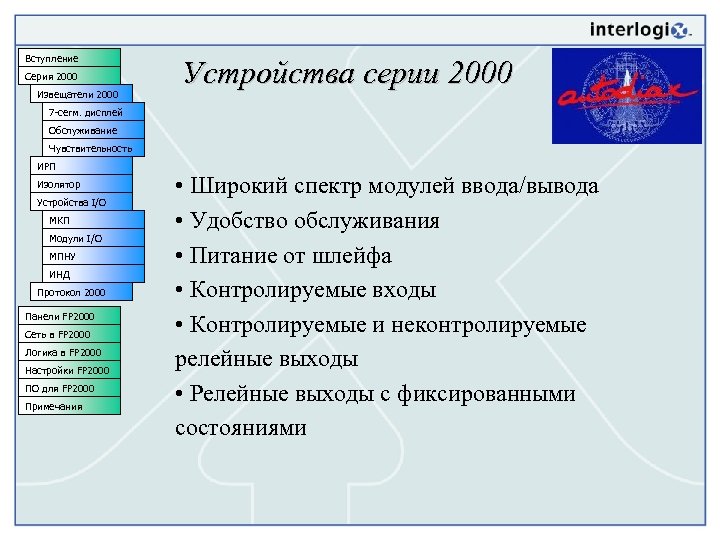

Вступление Серия 2000 Извещатели 2000 Устройства серии 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Широкий спектр модулей ввода/вывода • Удобство обслуживания • Питание от шлейфа • Контролируемые входы • Контролируемые и неконтролируемые релейные выходы • Релейные выходы с фиксированными состояниями

Вступление Серия 2000 Извещатели серии 2000 7 -сегм. дисплей Обслуживание Дымовой извещатель Тепловой извещатель Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • DP 2051 – один LED • DT 2053 - один LED • DP 2061 - два LED и выход на внешний LED • DT 2063 – два LED и выход на внешний LED • DP 2071 - 7 –сегментный дисплей, один LED и выход на внешний LED + тестирование магнитом • DT 2073 - 7 –сегментный дисплей, один LED и выход на внешний LED + тестирование магнитом

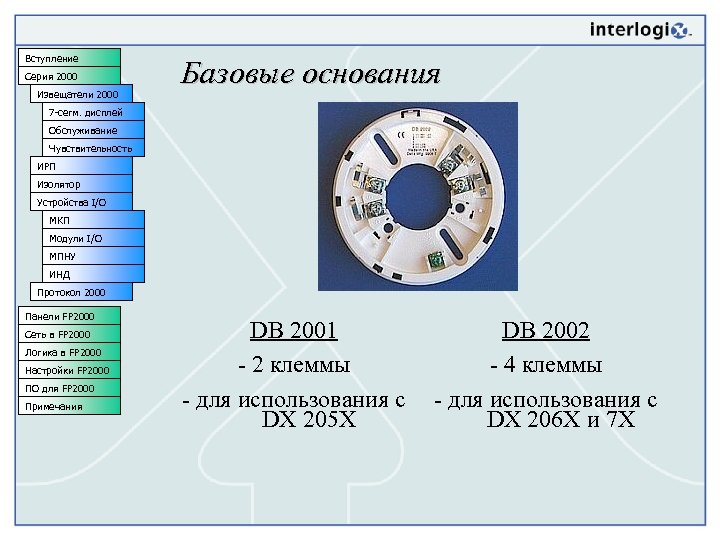

Вступление Серия 2000 Извещатели 2000 Базовые основания 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания DB 2001 - 2 клеммы - для использования с DX 205 X DB 2002 - 4 клеммы - для использования с DX 206 X и 7 X

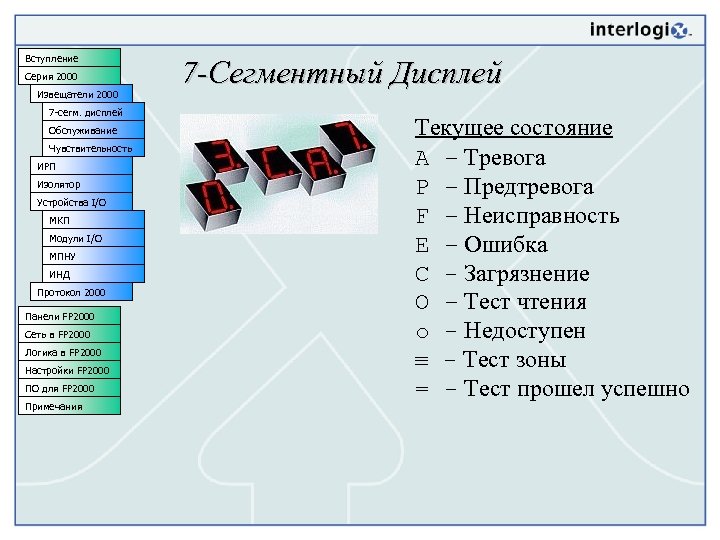

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания 7 -Сегментный Дисплей Текущее состояние A – Тревога P – Предтревога F – Неисправность E – Ошибка C - Загрязнение O – Тест чтения o - Недоступен - Тест зоны = - Тест прошел успешно

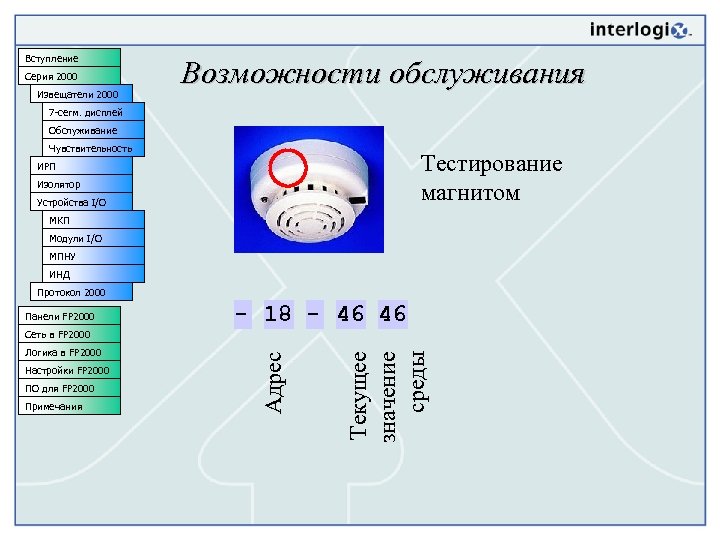

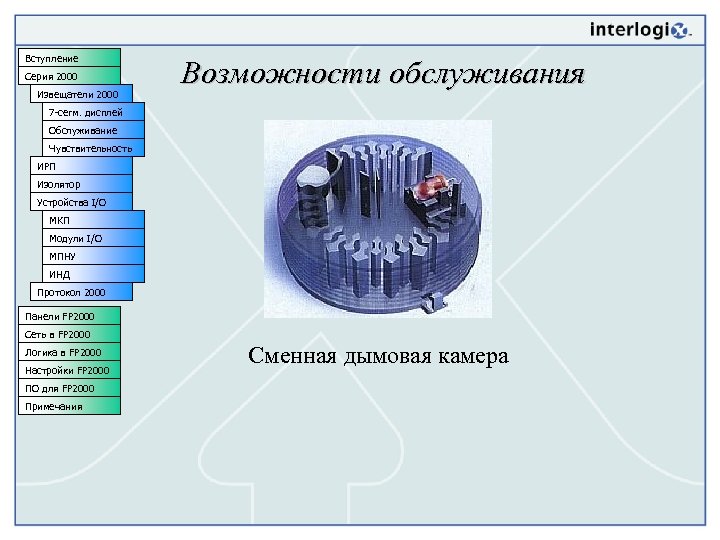

Вступление Серия 2000 Извещатели 2000 Возможности обслуживания 7 -сегм. дисплей Обслуживание Чувствительность Тестирование магнитом ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Текущее значение среды Сеть в FP 2000 - 18 - 46 46 Адрес Панели FP 2000

Вступление Серия 2000 Извещатели 2000 Возможности обслуживания 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Сменная дымовая камера

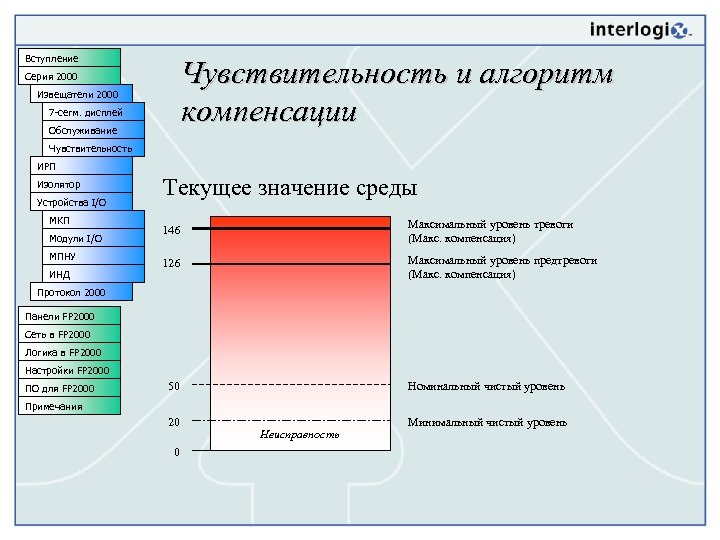

Вступление Чувствительность и алгоритм компенсации Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Текущее значение среды 146 Максимальный уровень тревоги (Макс. компенсация) 126 Максимальный уровень предтревоги (Макс. компенсация) Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 50 Номинальный чистый уровень Примечания 20 0 Неисправность Минимальный чистый уровень

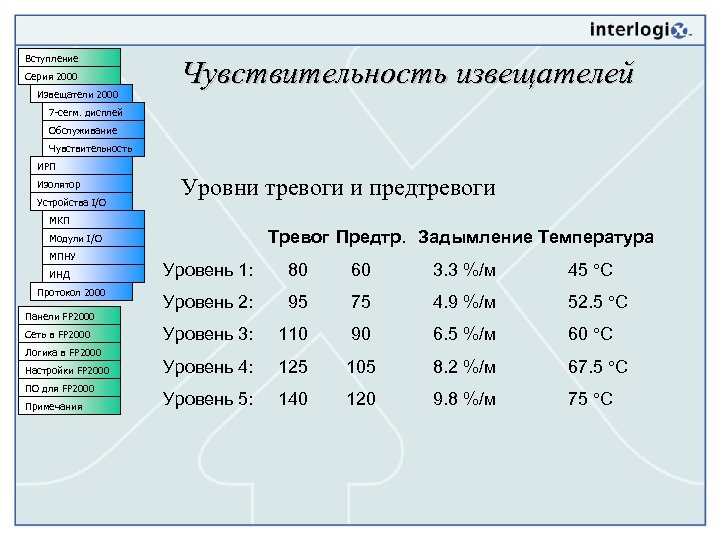

Вступление Серия 2000 Извещатели 2000 Чувствительность извещателей 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O Уровни тревоги и предтревоги МКП Тревог Предтр. Задымление Температура Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Уровень 1: 80 60 3. 3 %/м 45 C Уровень 2: 95 75 4. 9 %/м 52. 5 C Уровень 3: 110 90 6. 5 %/м 60 C Уровень 4: 125 105 8. 2 %/м 67. 5 C Уровень 5: 140 120 9. 8 %/м 75 C

Вступление Серия 2000 Извещатели 2000 Алгоритм компенсации 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Компенсация Дымового извещателя Устройства I/O МКП Уровень тревоги Модули I/O МПНУ ИНД Текущее значение среды Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания 10 минут

Вступление Серия 2000 Извещатели 2000 Алгоритм компенсации 7 -сегм. дисплей Обслуживание Чувствительность ИРП Значение Изолятор 2 Уровень 3 4 5 Максимальный уровень тревоги Макс. уровень тревоги 146 150 Устройства I/O 1 140 МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 130 Мин. уровень тревоги Макс. уровень предтревоги = уровень тревоги - 20 D = 30 120 D = 45 D = 60 110 100 D =90 90 Сеть в FP 2000 80 Логика в FP 2000 70 Настройки FP 2000 Мин. уровень предтревоги D = 75 60 ПО для FP 2000 Примечания D =90 D = 45 50 40 D = 30 D = 75 D = 60 30 0 Чистый уровень Макс. компенсация Мин. компенсация = 20 20 10 Загрязнение 100 % НЕИСПРАВНОСТЬ

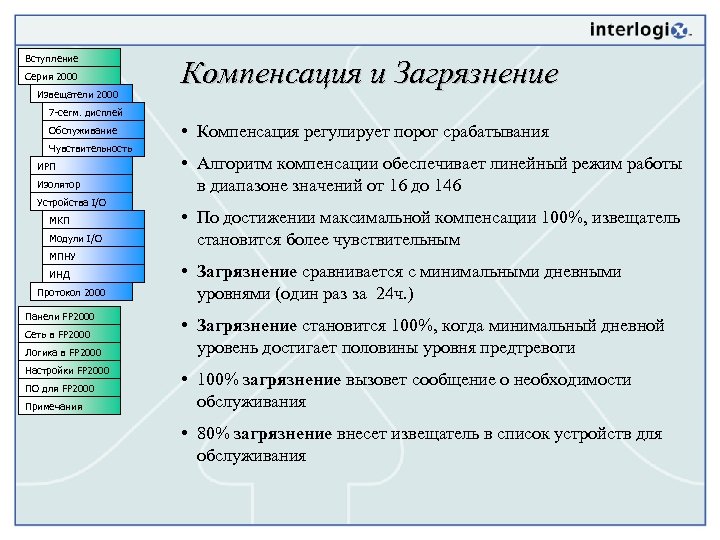

Вступление Серия 2000 Извещатели 2000 Компенсация и Загрязнение 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Компенсация регулирует порог срабатывания • Алгоритм компенсации обеспечивает линейный режим работы в диапазоне значений от 16 до 146 • По достижении максимальной компенсации 100%, извещатель становится более чувствительным • Загрязнение сравнивается с минимальными дневными уровнями (один раз за 24 ч. ) • Загрязнение становится 100%, когда минимальный дневной уровень достигает половины уровня предтревоги • 100% загрязнение вызовет сообщение о необходимости обслуживания • 80% загрязнение внесет извещатель в список устройств для обслуживания

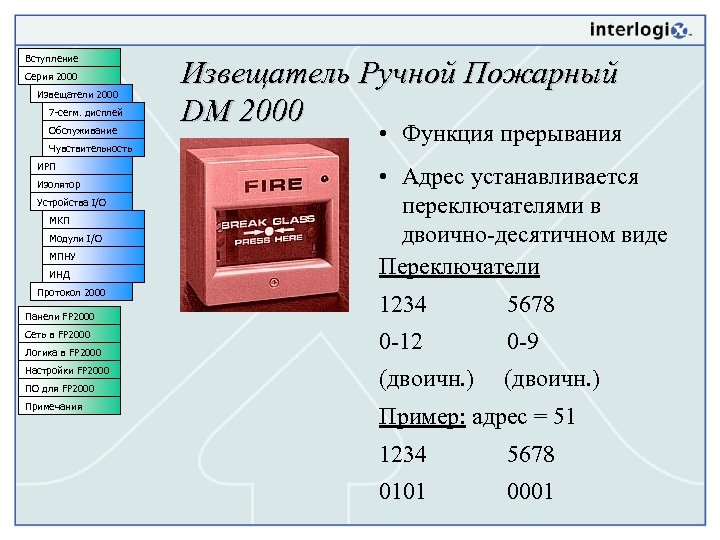

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Извещатель Ручной Пожарный DM 2000 • Функция прерывания • Адрес устанавливается переключателями в двоично-десятичном виде Переключатели 1234 5678 0 -12 0 -9 (двоичн. ) Пример: адрес = 51 1234 5678 0101 0001

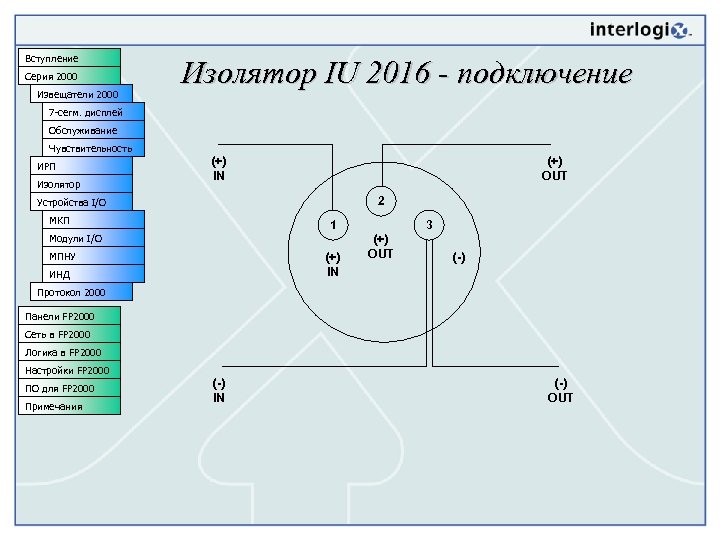

Вступление Серия 2000 Извещатели 2000 Изолятор IU 2016 - подключение 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор (+) IN (+) OUT 2 Устройства I/O МКП 1 Модули I/O МПНУ (+) IN ИНД 3 (+) OUT (-) Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания (-) IN (-) OUT

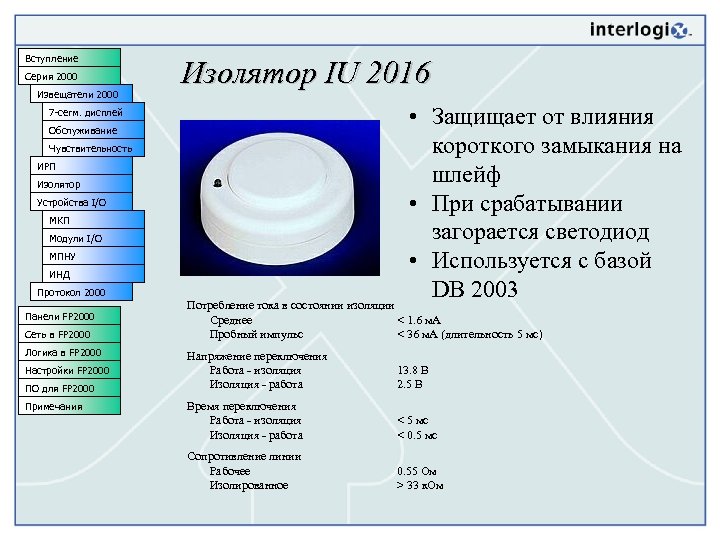

Вступление Серия 2000 Извещатели 2000 Изолятор IU 2016 • Защищает от влияния короткого замыкания на шлейф • При срабатывании загорается светодиод • Используется с базой DB 2003 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Потребление тока в состоянии изоляции Среднее < 1. 6 м. А Пробный импульс < 36 м. А (длительность 5 мс) Напряжение переключения Работа - изоляция Изоляция - работа 13. 8 В 2. 5 В Время переключения Работа - изоляция Изоляция - работа < 5 мс < 0. 5 мс Сопротивление линии Рабочее Изолированное 0. 55 Ом > 33 к. Ом

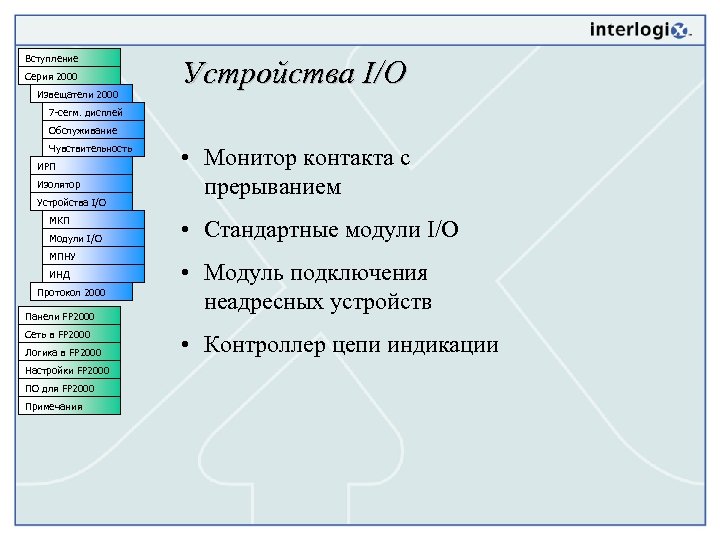

Вступление Серия 2000 Извещатели 2000 Устройства I/O 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Монитор контакта с прерыванием • Стандартные модули I/O • Модуль подключения неадресных устройств • Контроллер цепи индикации

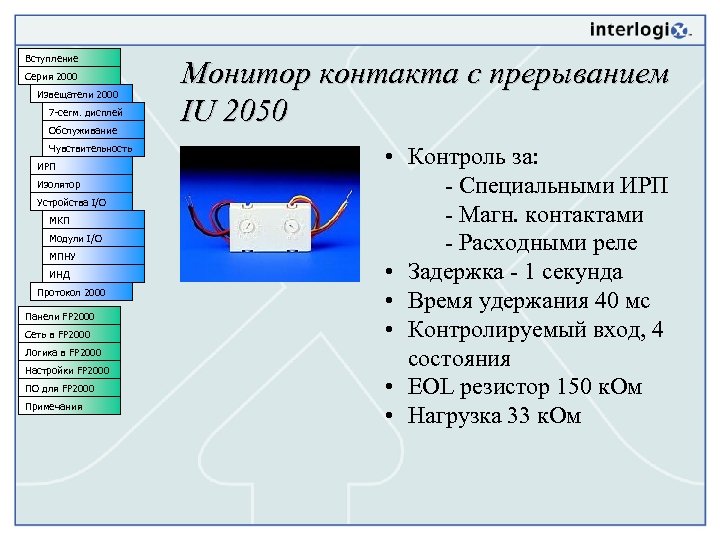

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Монитор контакта с прерыванием IU 2050 • Контроль за: - Специальными ИРП - Магн. контактами - Расходными реле • Задержка - 1 секунда • Время удержания 40 мс • Контролируемый вход, 4 состояния • EOL резистор 150 к. Ом • Нагрузка 33 к. Ом

Вступление Серия 2000 Извещатели 2000 Модули I/O 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Релейные выходы • Контролируемые входы • Выходы с фиксацией • Максимум 4 Входа и 4 Выхода на устройство IO 2014 - 4 входа IO 2031 - 2 входа / 1 выхода IO 2032 - 2 входа / 2 выхода IO 2034 - 4 входа / 4 выхода

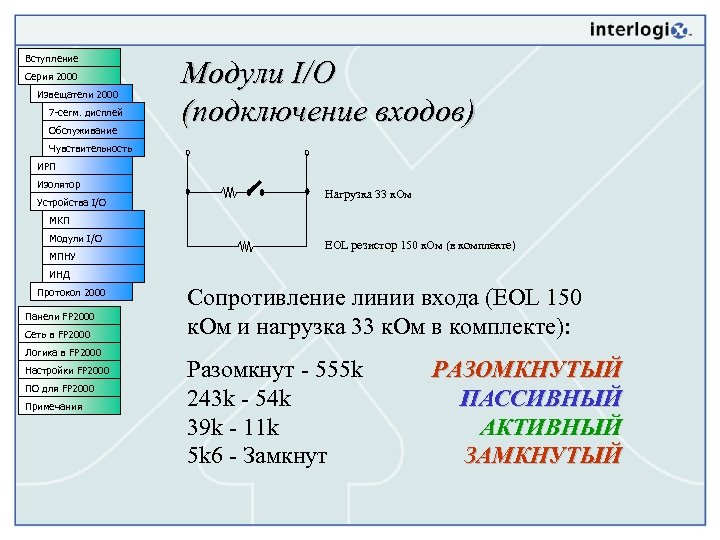

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Модули I/O (подключение входов) Чувствительность ИРП Изолятор Устройства I/O Нагрузка 33 к. Ом МКП Модули I/O МПНУ EOL резистор 150 к. Ом (в комплекте) ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Сопротивление линии входа (EOL 150 к. Ом и нагрузка 33 к. Ом в комплекте): Разомкнут - 555 k 243 k - 54 k 39 k - 11 k 5 k 6 - Замкнут РАЗОМКНУТЫЙ ПАССИВНЫЙ АКТИВНЫЙ ЗАМКНУТЫЙ

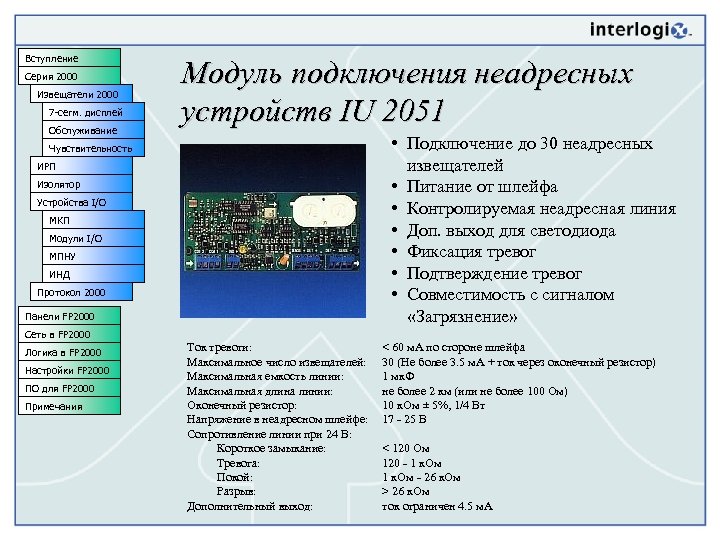

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Модуль подключения неадресных устройств IU 2051 • Подключение до 30 неадресных извещателей • Питание от шлейфа • Контролируемая неадресная линия • Доп. выход для светодиода • Фиксация тревог • Подтверждение тревог • Совместимость с сигналом «Загрязнение» Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Ток тревоги: Максимальное число извещателей: Максимальная емкость линии: Максимальная длина линии: Оконечный резистор: Напряжение в неадресном шлейфе: Сопротивление линии при 24 В: Короткое замыкание: Тревога: Покой: Разрыв: Дополнительный выход: < 60 м. А по стороне шлейфа 30 (Не более 3. 5 м. А + ток через оконечный резистор) 1 мк. Ф не более 2 км (или не более 100 Ом) 10 к. Ом ± 5%, 1/4 Вт 17 - 25 В < 120 Ом 120 - 1 к. Ом - 26 к. Ом > 26 к. Ом ток ограничен 4. 5 м. А

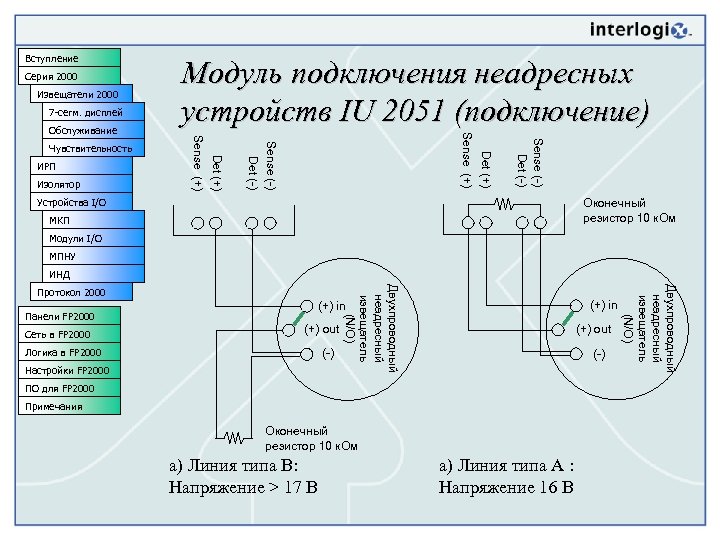

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Sense (-) Det (+) Sense (+) Изолятор Det (+) ИРП Sense (-) Det (-) Чувствительность Sense (+) Обслуживание Модуль подключения неадресных устройств IU 2051 (подключение) Устройства I/O Оконечный резистор 10 к. Ом МКП Модули I/O МПНУ ИНД Сеть в FP 2000 (+) in (+) out Логика в FP 2000 (-) Настройки FP 2000 (+) out (-) ПО для FP 2000 Примечания Оконечный резистор 10 к. Ом a) Линия типа B: Напряжение > 17 В a) Линия типа A : Напряжение 16 В Двухпроводный неадресный извещатель (N/O) Панели FP 2000 Двухпроводный неадресный извещатель (N/O) Протокол 2000

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Модуль Управления Устройствами Оповещения IU 2080 • Для подключения оповещателей, Чувствительность ИРП Изолятор • • • Устройства I/O МКП Модули I/O МПНУ ИНД • Протокол 2000 Панели FP 2000 • Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • • Ток в состоянии покоя Макс. ток в состоянии тревоги Оконечный резистор Сопротивление линии: Короткое замыкание Покой Разрыв Ток покоя Ток тревоги Контрольное напряжение Напряжение линии в тревоге Сирен и сигнальных устройств (с питанием 24 В) Реле 3 A при 24 В Контролируемый выход Импульсный, Пульсирующий или Непрерывный режимы Возможность подключения к устройствам звукового оповещения Необходимо питание извне < 350 мк. А (номинально < 200 мк. А) < 3. 5 м. А 10 к. Ом 1/4 Вт, 5% < 3. 3 к. Ом - 13. 0 к. Ом > 13. 0 к. Ом < 11. 0 м. A при 24 В < 72. 0 м. A при 24 В + ток устройств оповещения Приблизительно 2. 2 В (инвертированное) 24 В

Вступление Серия 2000 Извещатели 2000 7 -сегм. дисплей Обслуживание Модуль Управления Устройствами Оповещения IU 2080 (подключение) Чувствительность ИРП EOL (+) Изолятор EOL (-) Устройства I/O Bell (+) Bell (-) МКП 1) Режим Y, необходим внешний оконечный резистор10 к. Ом Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 2) Режим Z, используется встроенный оконечный резистор10 к. Ом EOL (+) EOL (-) Bell (+) Bell (-) Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 EOL (-) Примечания 3) Режим усилителя, необходим внешний оконечный резистор10 к. Ом EOL (+) Bell (-) AC 2 AC 1 Источник звукового сигнала (сигнал 70 Vrms)

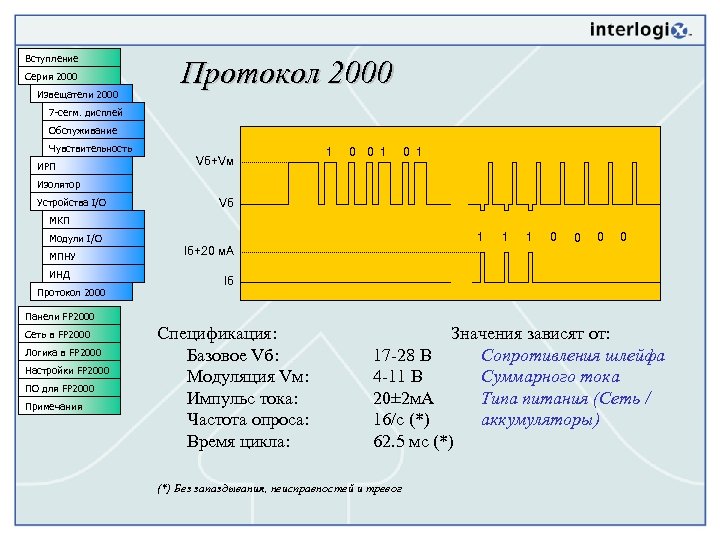

Вступление Серия 2000 Извещатели 2000 Протокол 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Vб+Vм 1 0 0 1 Изолятор Устройства I/O Vб МКП 1 Модули I/O МПНУ ИНД Протокол 2000 1 1 0 0 Iб+20 м. A Iб Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Спецификация: Базовое Vб: Модуляция Vм: Импульс тока: Частота опроса: Время цикла: Значения зависят от: 17 -28 В Сопротивления шлейфа 4 -11 В Суммарного тока 20± 2 м. A Типа питания (Сеть / 16/с (*) аккумуляторы) 62. 5 мс (*) Без запаздывания, неисправностей и тревог

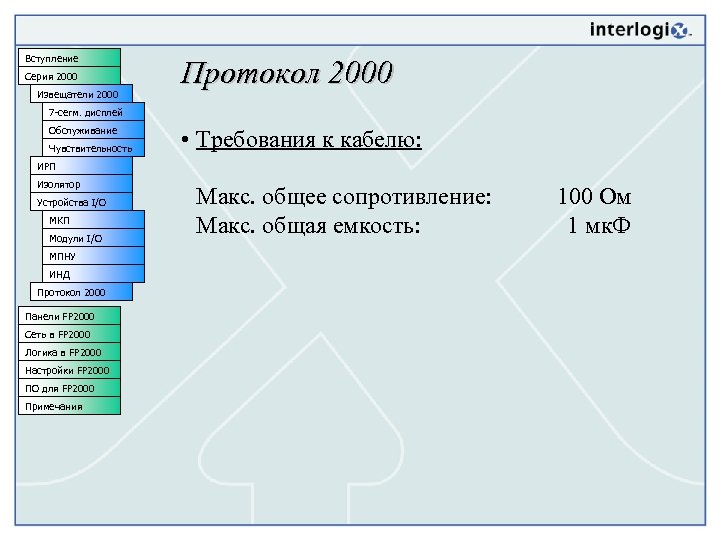

Вступление Серия 2000 Извещатели 2000 Протокол 2000 7 -сегм. дисплей Обслуживание Чувствительность • Требования к кабелю: ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Макс. общее сопротивление: Макс. общая емкость: 100 Ом 1 мк. Ф

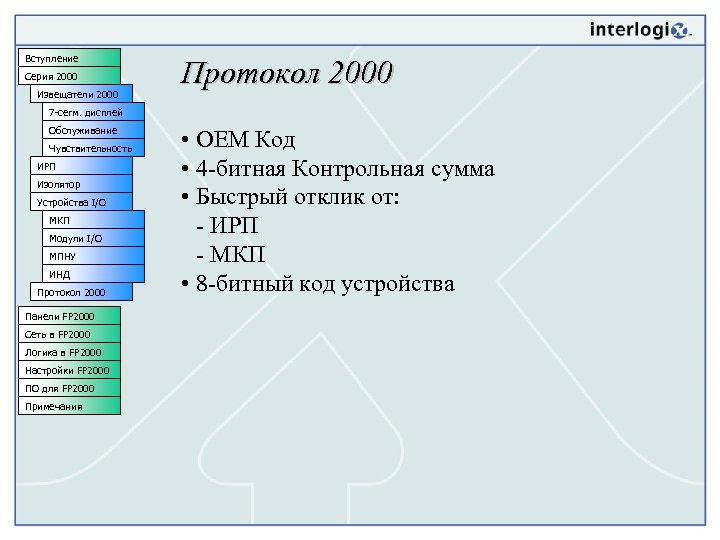

Вступление Серия 2000 Извещатели 2000 Протокол 2000 7 -сегм. дисплей Обслуживание Чувствительность ИРП Изолятор Устройства I/O МКП Модули I/O МПНУ ИНД Протокол 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • OEM Код • 4 -битная Контрольная сумма • Быстрый отклик от: - ИРП - МКП • 8 -битный код устройства

Вступление Серия 2000 Панели FP 2000 Пожарные панели FP 2000 Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Удобство монтажа • Удобство использования • Удобство обслуживания • Местное и удаленное управление • Широкое сетевые возможности

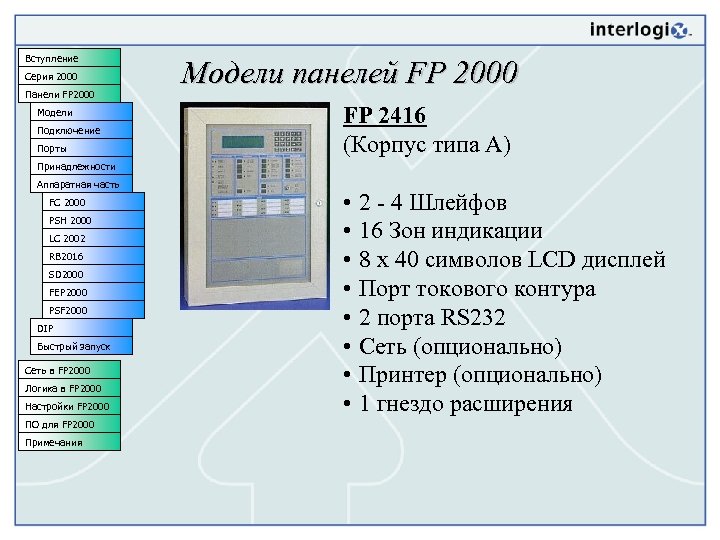

Вступление Серия 2000 Панели FP 2000 Модели Подключение Порты Модели панелей FP 2000 FP 2416 (Корпус типа A) Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • 2 - 4 Шлейфов • 16 Зон индикации • 8 x 40 символов LCD дисплей • Порт токового контура • 2 порта RS 232 • Сеть (опционально) • Принтер (опционально) • 1 гнездо расширения

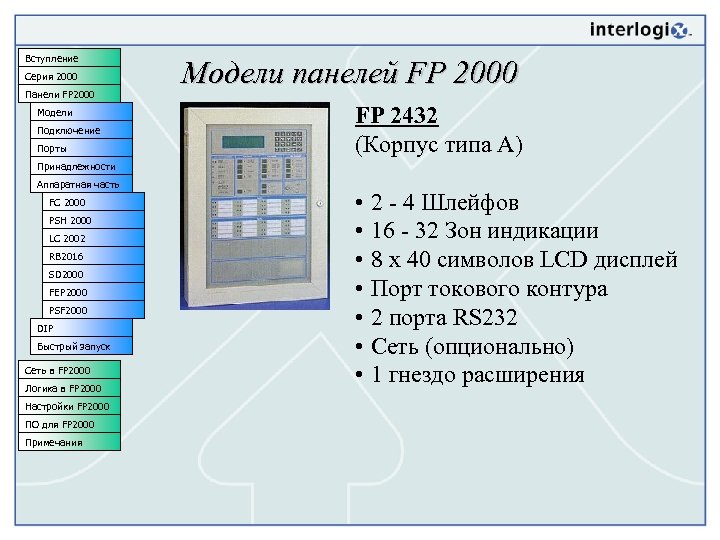

Вступление Серия 2000 Панели FP 2000 Модели Подключение Порты Модели панелей FP 2000 FP 2432 (Корпус типа A) Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • 2 - 4 Шлейфов • 16 - 32 Зон индикации • 8 x 40 символов LCD дисплей • Порт токового контура • 2 порта RS 232 • Сеть (опционально) • 1 гнездо расширения

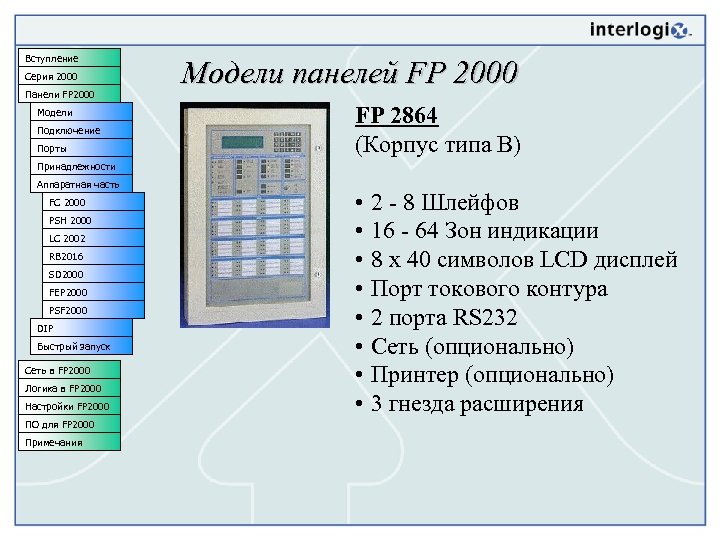

Вступление Серия 2000 Панели FP 2000 Модели Подключение Порты Модели панелей FP 2000 FP 2864 (Корпус типа B) Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • 2 - 8 Шлейфов • 16 - 64 Зон индикации • 8 x 40 символов LCD дисплей • Порт токового контура • 2 порта RS 232 • Сеть (опционально) • Принтер (опционально) • 3 гнезда расширения

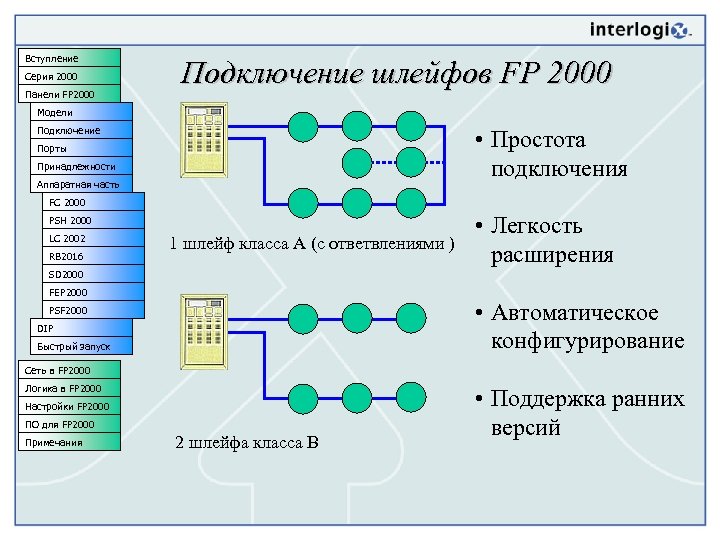

Вступление Серия 2000 Панели FP 2000 Подключение шлейфов FP 2000 Модели Подключение • Простота подключения Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 1 шлейф класса A (с ответвлениями ) • Легкость расширения SD 2000 FEP 2000 • Автоматическое конфигурирование PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания 2 шлейфа класса B • Поддержка ранних версий

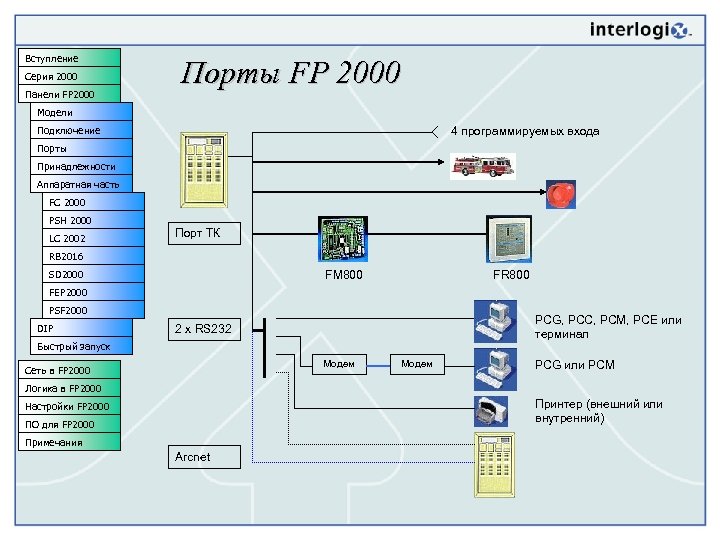

Вступление Серия 2000 Панели FP 2000 Порты FP 2000 Модели Подключение 4 программируемых входа Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 Порт ТК RB 2016 SD 2000 FM 800 FR 800 FEP 2000 PSF 2000 DIP PCG, PCC, PCM, PCE или терминал 2 x RS 232 Быстрый запуск Модем Сеть в FP 2000 Модем PCG или PCM Логика в FP 2000 Принтер (внешний или внутренний) Настройки FP 2000 ПО для FP 2000 Примечания Arcnet

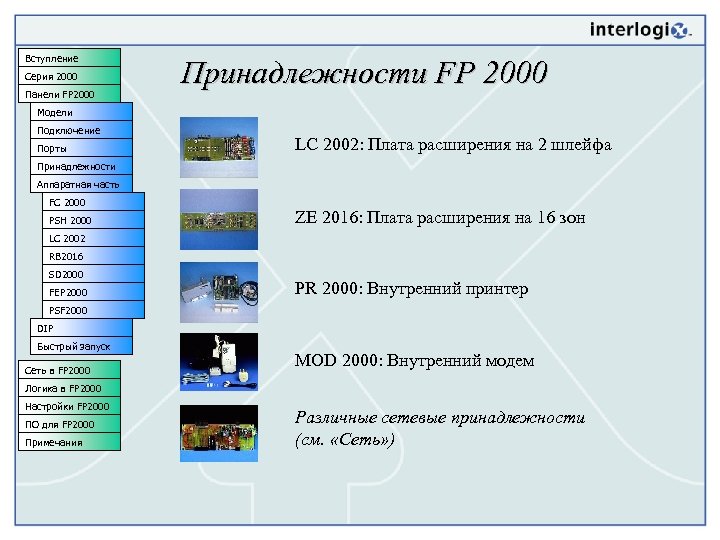

Вступление Серия 2000 Панели FP 2000 Принадлежности FP 2000 Модели Подключение Порты LC 2002: Плата расширения на 2 шлейфа Принадлежности Аппаратная часть FC 2000 PSH 2000 ZE 2016: Плата расширения на 16 зон LC 2002 RB 2016 SD 2000 FEP 2000 PR 2000: Внутренний принтер PSF 2000 DIP Быстрый запуск Сеть в FP 2000 MOD 2000: Внутренний модем Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Различные сетевые принадлежности (см. «Сеть» )

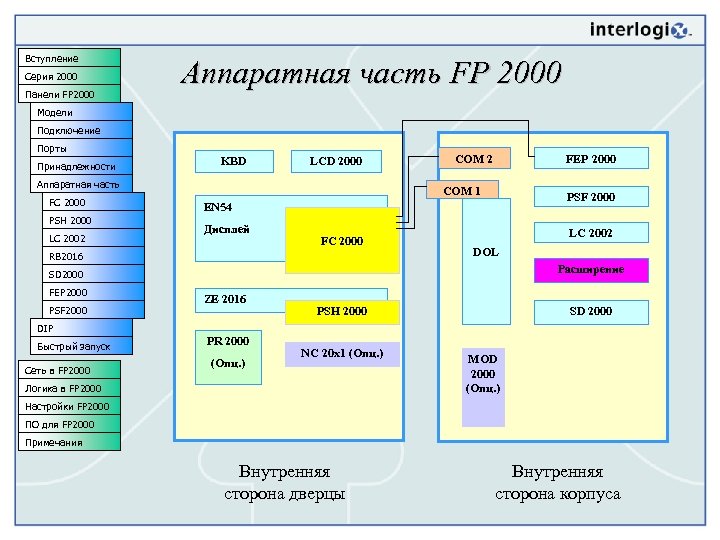

Вступление Серия 2000 Панели FP 2000 Аппаратная часть FP 2000 Модели Подключение Порты Принадлежности KBD LCD 2000 Аппаратная часть FC 2000 PSH 2000 LC 2002 COM 2 FEP 2000 COM 1 PSF 2000 EN 54 Дисплей FC 2000 RB 2016 LC 2002 DOL Расширение SD 2000 FEP 2000 PSF 2000 ZE 2016 PSH 2000 SD 2000 DIP Быстрый запуск Сеть в FP 2000 PR 2000 (Опц. ) NC 20 x 1 (Опц. ) Логика в FP 2000 MOD 2000 (Опц. ) Настройки FP 2000 ПО для FP 2000 Примечания Внутренняя сторона дверцы Внутренняя сторона корпуса

Вступление Серия 2000 Панели FP 2000 Плата главного процессора FC 2000 Модели Подключение Порты Перемычка батареи постоянной памяти Главный процессор 188 Порт ТК Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 Переключа тель блокировки постоянной памяти COM 0 (FEP) COM 1 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 Переключа тель режима обслужива ния COM 2 ПО для FP 2000 Примечания EPROM RAM

Вступление Серия 2000 Панели FP 2000 Модели Подключение Плата питания главного процессора PSH 2000 Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 Аккум. UV < 21 В Аккум. OV > 31 В Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Неисправность заземления VCC 30 В PSF 2000 Быстрый запуск V in Аккум. Ref = 27. 2 В FEP 2000 DIP V out = 5 В для модема / принтера DIP Переключатели Контроль PSU

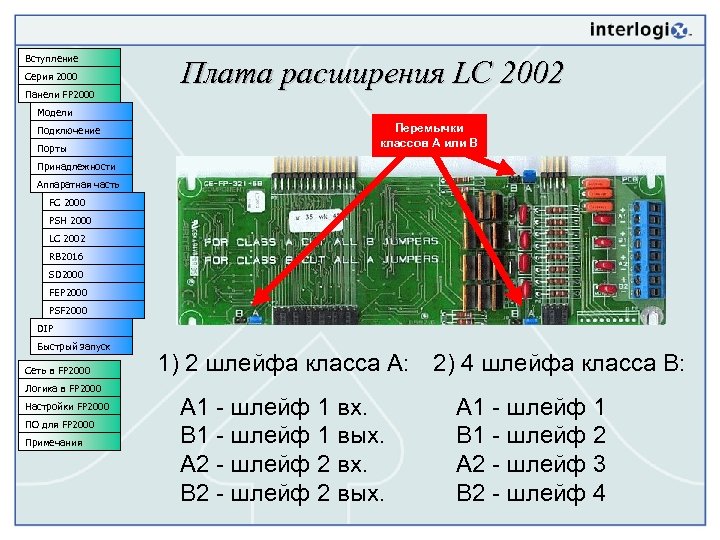

Вступление Серия 2000 Панели FP 2000 Плата расширения LC 2002 Модели Подключение Порты Перемычки классов A или B Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания 1) 2 шлейфа класса A: 2) 4 шлейфа класса B: A 1 - шлейф 1 вх. B 1 - шлейф 1 вых. A 2 - шлейф 2 вх. B 2 - шлейф 2 вых. A 1 - шлейф 1 B 1 - шлейф 2 A 2 - шлейф 3 B 2 - шлейф 4

Вступление Серия 2000 Панели FP 2000 Плата на 16 реле RB 2016 Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Реле 1 - 8: только НР • Реле 9 - 18: НР или НЗ • Реле 17, 18: программируются только при установке SD 2000

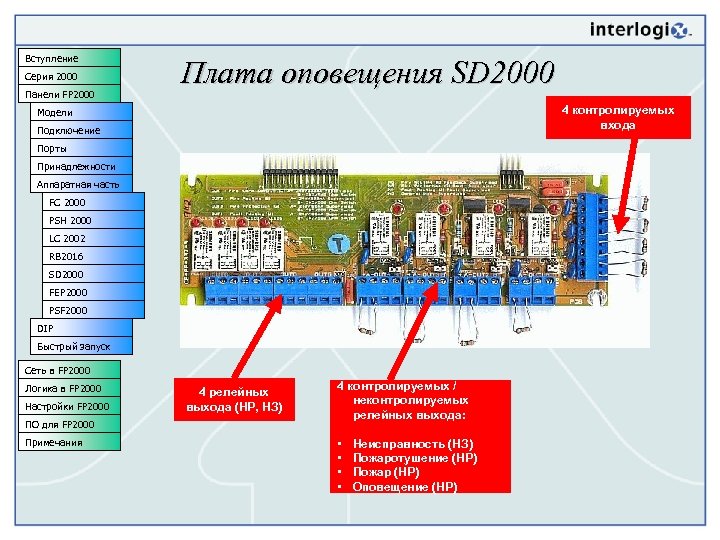

Вступление Серия 2000 Панели FP 2000 Плата оповещения SD 2000 4 контролируемых входа Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания 4 релейных выхода (НР, НЗ) 4 контролируемых / неконтролируемых релейных выхода: • • Неисправность (НЗ) Пожаротушение (НР) Пожар (НР) Оповещение (НР)

Вступление Серия 2000 Панели FP 2000 Плата оповещения SD 2000 Модели Контролируемый вход: оконечный резистор 3, 3 к. Ом, нагрузка 560 Ом Подключение Порты Релейные выходы: (НЗ, НР) Принадлежности Аппаратная часть FC 2000 PSH 2000 Контролируемые релейные выходы A: 24 В Терминальный резистор 100 - 3 k 3 Ом с учетом сопротивления катушки реле Неинвертированная полярность выходы B: 24 В A) Переключение 3 k 3 / 680 Ом Режим работы определяется B) Переключение размыкание / положением перемычек: замыкание LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Выход: Конф. A Оповещение (OUT 1) Конф. B J 12 да, J 13 нет J 12 нет, J 13 да Пожарная команда (OUT 2) J 2 да, J 3 нет J 2 нет, J 3 да ПО для FP 2000 Пожаротушение (OUT 3) J 4 да, J 5 нет Неисправность (OUT 4) J 6 да, J 7 нет J 6 нет, J 7 да J 18 нет, J 19 нет J 4 нет, J 5 да Примечания Примечание Настройки FP 2000 J 18 нет, J 19 нет Реле НЗ !

Вступление Серия 2000 Панели FP 2000 Модели Подключение Плата интерфейсного процессора FEP 2000 EPROM Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Внутренний порт RS 232 Зуммер неисправности 4 опто-изолированных входа: Пассивный Активный: 0 В 20 -28 В или 10 -15 В (~)

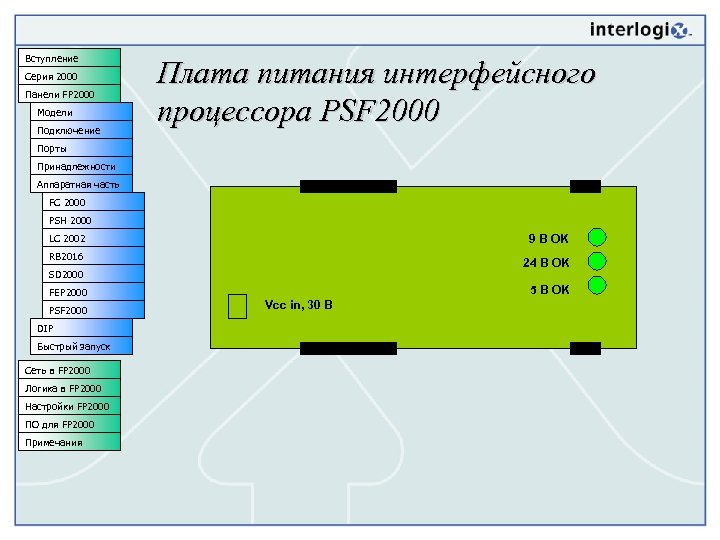

Вступление Серия 2000 Панели FP 2000 Модели Подключение Плата питания интерфейсного процессора PSF 2000 Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 9 В OK RB 2016 24 В OK SD 2000 5 В OK FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Vcc in, 30 В

Вступление Серия 2000 Панели FP 2000 Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания DIP Переключатели SW 1 SW 2 SW 3 SW 4 SW 5 SW 6 SW 7 SW 8 Опция Протокол: 1 Aritech серии 900 0 Aritech Серии 2000 Режим: 0 0 Режим EN 0 1 Не поддерживается 1 0 Режим NEN 1 1 Режим EP Язык: Группа 1 Группа 2 0 0 0 Английский 0 0 1 Итальянский Литовский 0 1 0 Голландский Польский (Бельгия) 0 1 1 Португальский Венгерский 1 0 0 Голландский Чешский (Нидерланды ) 1 0 1 Немецкий Словацкий 1 1 0 Французский Русский 1 1 1 Испанский Не использ. • Языковая группа зависит от EPROM главного процессора

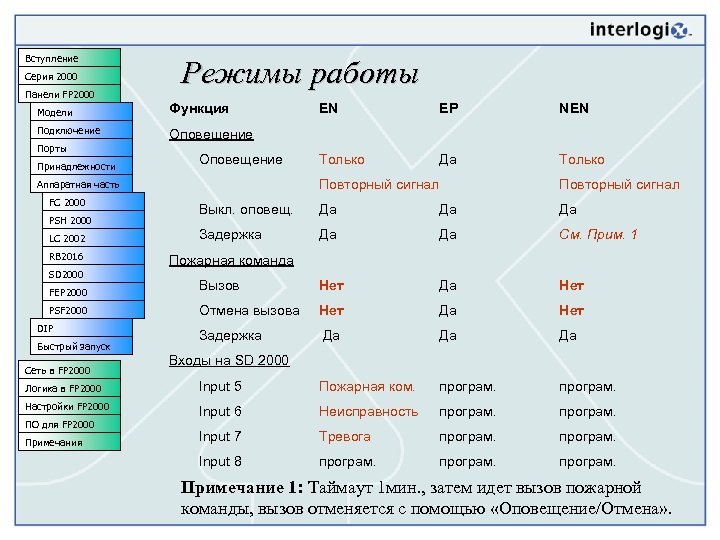

Вступление Серия 2000 Панели FP 2000 Режимы работы Модели Функция Подключение Оповещение Порты Принадлежности Оповещение EN EP NEN Только Да Только Повторный сигнал Выкл. оповещ. Да Да Да LC 2002 Задержка Да Да См. Прим. 1 RB 2016 Пожарная команда Аппаратная часть FC 2000 PSH 2000 SD 2000 FEP 2000 Вызов Нет Да Нет PSF 2000 Отмена вызова Нет Да Нет Задержка Да Да Да DIP Быстрый запуск Сеть в FP 2000 Входы на SD 2000 Логика в FP 2000 Input 5 Пожарная ком. програм. Настройки FP 2000 Input 6 Неисправность програм. Input 7 Тревога програм. Input 8 програм. ПО для FP 2000 Примечания Примечание 1: Таймаут 1 мин. , затем идет вызов пожарной команды, вызов отменяется с помощью «Оповещение/Отмена» .

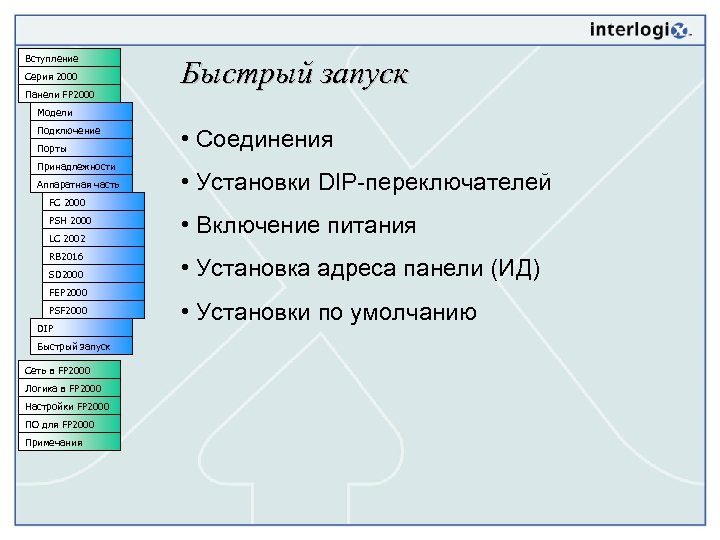

Вступление Серия 2000 Панели FP 2000 Быстрый запуск Модели Подключение Порты Принадлежности Аппаратная часть • Соединения • Установки DIP-переключателей FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Включение питания • Установка адреса панели (ИД) • Установки по умолчанию

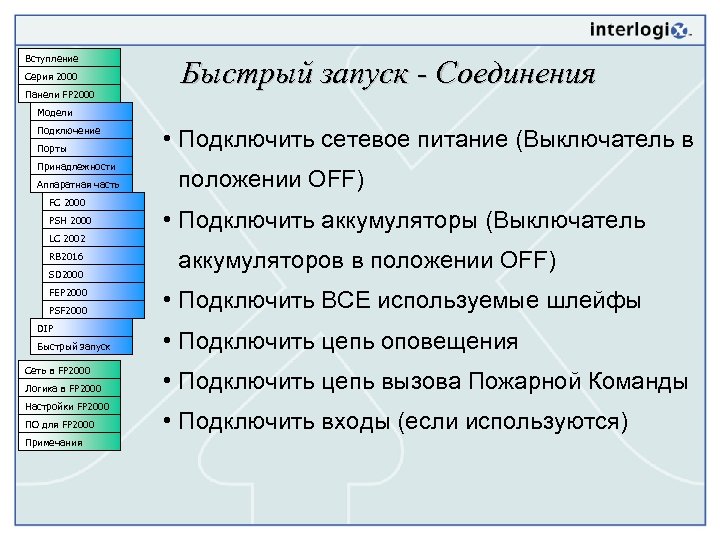

Вступление Серия 2000 Панели FP 2000 Быстрый запуск - Соединения Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Подключить сетевое питание (Выключатель в положении OFF) • Подключить аккумуляторы (Выключатель аккумуляторов в положении OFF) • Подключить ВСЕ используемые шлейфы • Подключить цепь оповещения • Подключить цепь вызова Пожарной Команды • Подключить входы (если используются)

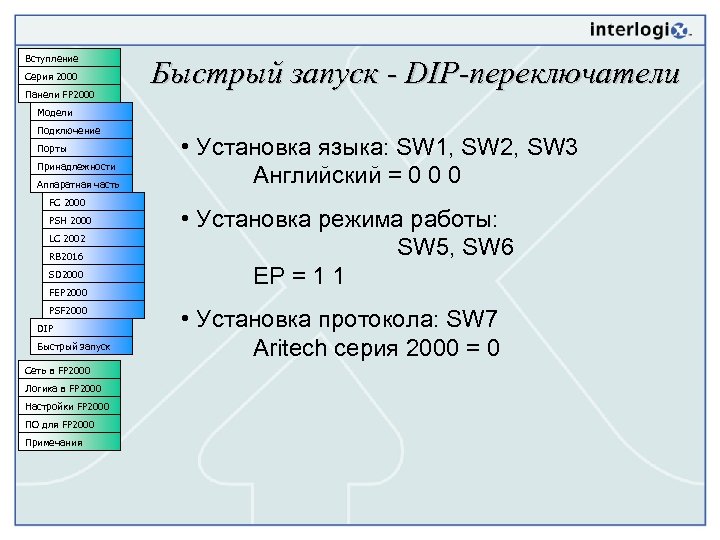

Вступление Серия 2000 Панели FP 2000 Быстрый запуск - DIP-переключатели Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Установка языка: SW 1, SW 2, SW 3 Английский = 0 0 0 • Установка режима работы: SW 5, SW 6 EP = 1 1 • Установка протокола: SW 7 Aritech серия 2000 = 0

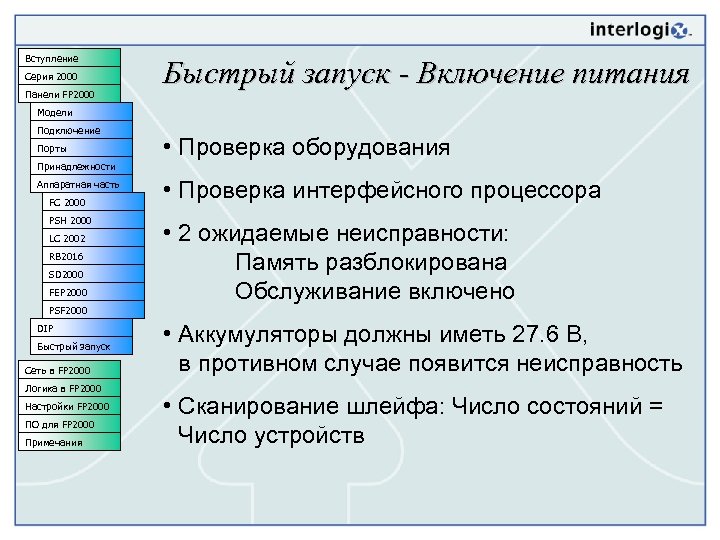

Вступление Серия 2000 Панели FP 2000 Быстрый запуск - Включение питания Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Проверка оборудования • Проверка интерфейсного процессора • 2 ожидаемые неисправности: Память разблокирована Обслуживание включено • Аккумуляторы должны иметь 27. 6 В, в противном случае появится неисправность • Сканирование шлейфа: Число состояний = Число устройств

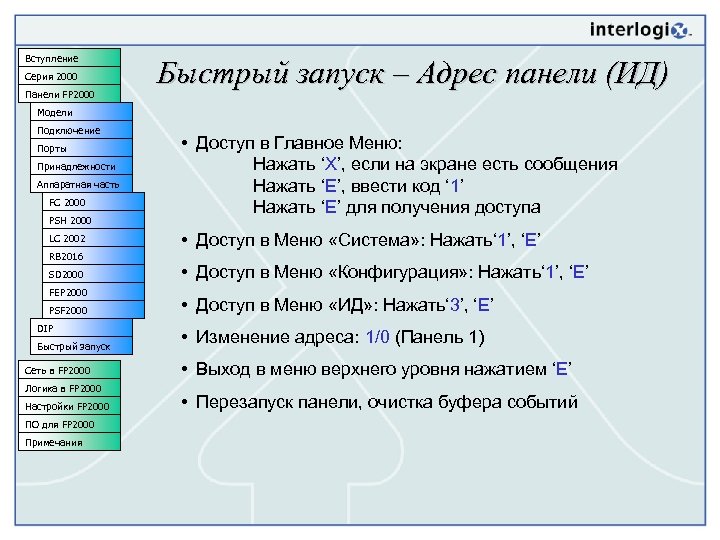

Вступление Серия 2000 Панели FP 2000 Быстрый запуск – Адрес панели (ИД) Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Доступ в Главное Меню: Нажать ‘X’, если на экране есть сообщения Нажать ‘E’, ввести код ‘ 1’ Нажать ‘E’ для получения доступа • Доступ в Меню «Система» : Нажать‘ 1’, ‘E’ • Доступ в Меню «Конфигурация» : Нажать‘ 1’, ‘E’ • Доступ в Меню «ИД» : Нажать‘ 3’, ‘E’ • Изменение адреса: 1/0 (Панель 1) • Выход в меню верхнего уровня нажатием ‘E’ • Перезапуск панели, очистка буфера событий

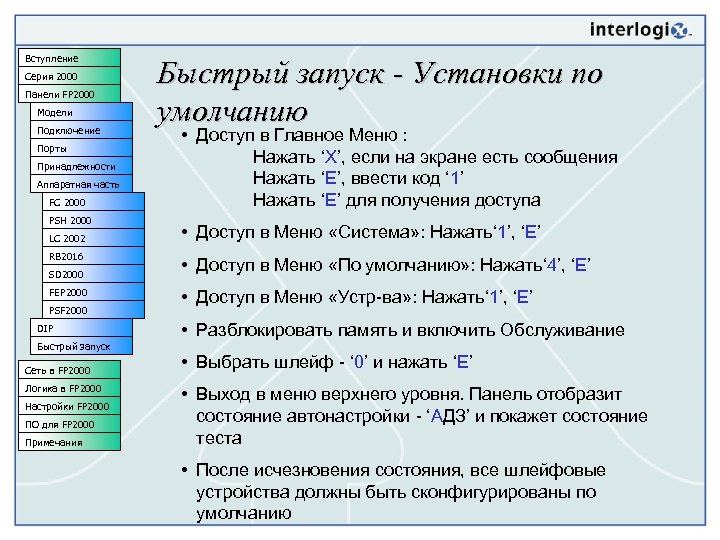

Вступление Серия 2000 Панели FP 2000 Модели Подключение Порты Принадлежности Аппаратная часть FC 2000 PSH 2000 LC 2002 RB 2016 SD 2000 FEP 2000 PSF 2000 DIP Быстрый запуск Сеть в FP 2000 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Быстрый запуск - Установки по умолчанию • Доступ в Главное Меню : Нажать ‘X’, если на экране есть сообщения Нажать ‘E’, ввести код ‘ 1’ Нажать ‘E’ для получения доступа • Доступ в Меню «Система» : Нажать‘ 1’, ‘E’ • Доступ в Меню «По умолчанию» : Нажать‘ 4’, ‘E’ • Доступ в Меню «Устр-ва» : Нажать‘ 1’, ‘E’ • Разблокировать память и включить Обслуживание • Выбрать шлейф - ‘ 0’ и нажать ‘E’ • Выход в меню верхнего уровня. Панель отобразит состояние автонастройки - ‘АДЗ’ и покажет состояние теста • После исчезновения состояния, все шлейфовые устройства должны быть сконфигурированы по умолчанию

Вступление Серия 2000 Панели FP 2000 Сеть панелей FP 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Равноправная сеть • Без коллизий • Подключение по классу A и классу B • Медное или оптическое соединение • Управление с компьютера • Сетевые усилители и концентраторы • Простота расширения

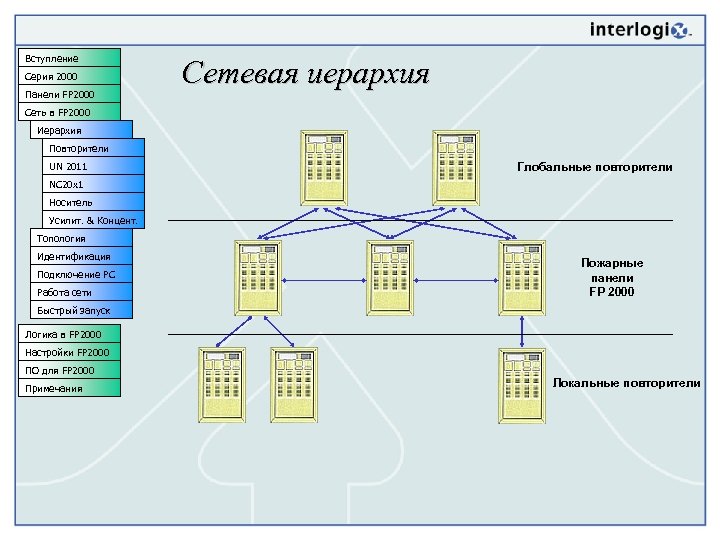

Вступление Серия 2000 Панели FP 2000 Сетевая иерархия Сеть в FP 2000 Иерархия Повторители UN 2011 Глобальные повторители NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Пожарные панели FP 2000 Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Локальные повторители

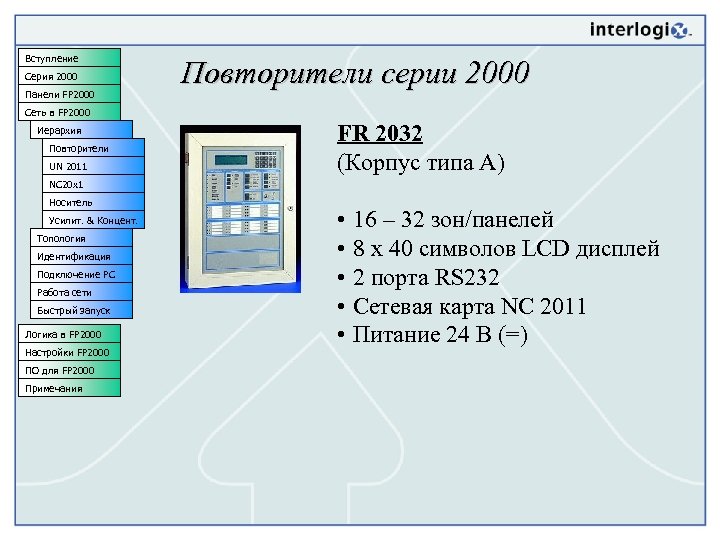

Вступление Серия 2000 Панели FP 2000 Повторители серии 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 FR 2032 (Корпус типа A) NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • 16 – 32 зон/панелей • 8 x 40 символов LCD дисплей • 2 порта RS 232 • Сетевая карта NC 2011 • Питание 24 В (=)

Вступление Серия 2000 Панели FP 2000 Повторители серии 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 FR 2064 (Корпус типа B) NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • 16 – 64 зон/панелей • 8 x 40 символов LCD дисплей • 2 порта RS 232 • Сетевая карта NC 2011 • Принтер (опционально) • Питание 24 В (=)

Вступление Серия 2000 Панели FP 2000 Повторители серии 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 FR 2000 (Мини корпус типа C) NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Без индикации зон/панелей • 8 x 40 символов LCD дисплей • 2 порта RS 232 • Сетевая карта NC 2011 • Питание 230 В (~)

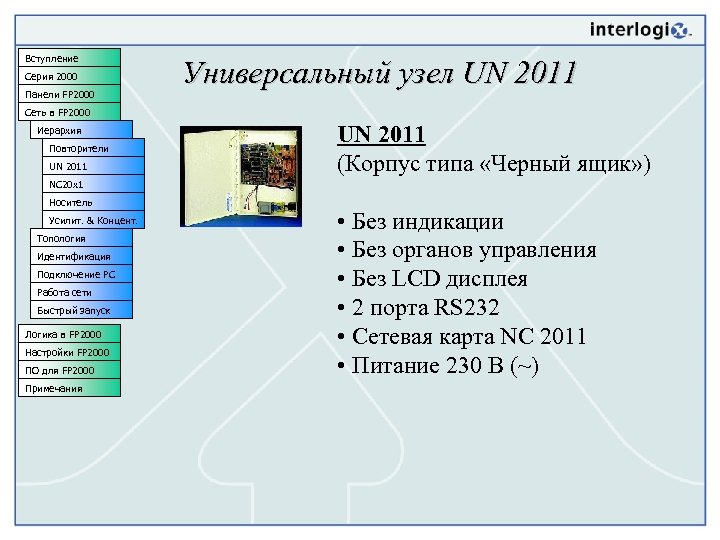

Вступление Серия 2000 Панели FP 2000 Универсальный узел UN 2011 Сеть в FP 2000 Иерархия Повторители UN 2011 (Корпус типа «Черный ящик» ) NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания • Без индикации • Без органов управления • Без LCD дисплея • 2 порта RS 232 • Сетевая карта NC 2011 • Питание 230 В (~)

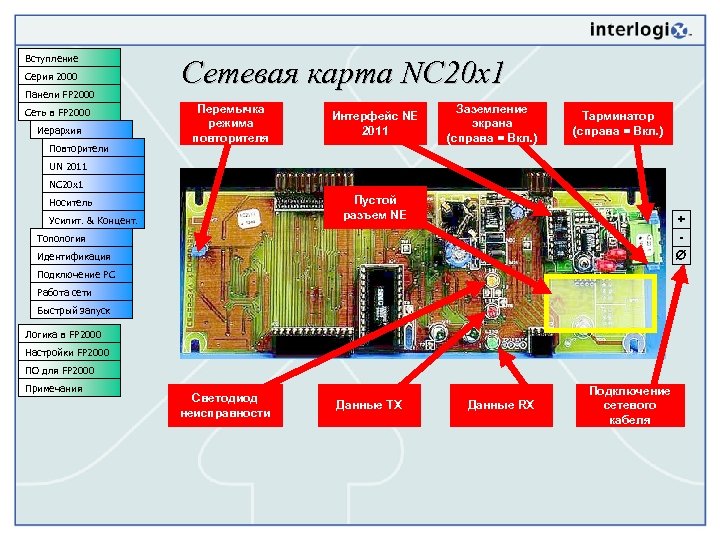

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Повторители Сетевая карта NC 20 x 1 Перемычка режима повторителя Интерфейс NE 2011 Заземление экрана (справа = Вкл. ) Тарминатор (справа = Вкл. ) UN 2011 NC 20 x 1 Пустой разъем NE Носитель Усилит. & Концент. + Топология - Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Светодиод неисправности Данные TX Данные RX Подключение сетевого кабеля

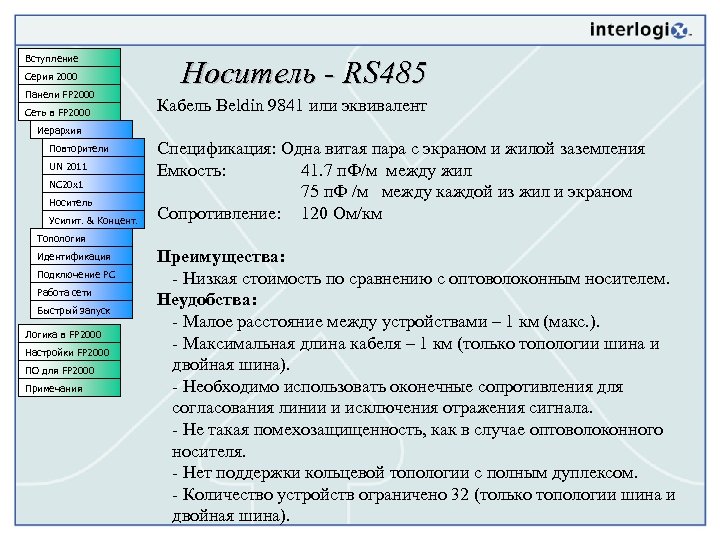

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Носитель - RS 485 Кабель Beldin 9841 или эквивалент Иерархия Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Спецификация: Одна витая пара с экраном и жилой заземления Емкость: 41. 7 п. Ф/м между жил 75 п. Ф /м между каждой из жил и экраном Сопротивление: 120 Ом/км Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Преимущества: - Низкая стоимость по сравнению с оптоволоконным носителем. Неудобства: - Малое расстояние между устройствами – 1 км (макс. ). - Максимальная длина кабеля – 1 км (только топологии шина и двойная шина). - Необходимо использовать оконечные сопротивления для согласования линии и исключения отражения сигнала. - Не такая помехозащищенность, как в случае оптоволоконного носителя. - Нет поддержки кольцевой топологии с полным дуплексом. - Количество устройств ограничено 32 (только топологии шина и двойная шина).

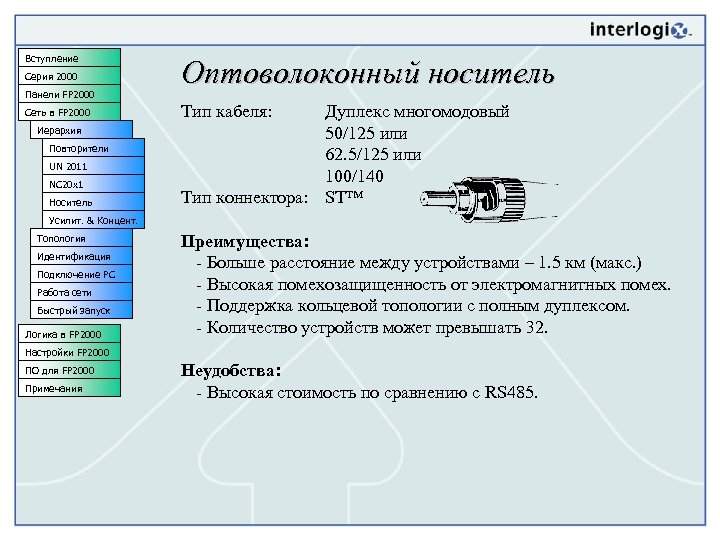

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель Оптоволоконный носитель Тип кабеля: Дуплекс многомодовый 50/125 или 62. 5/125 или 100/140 Тип коннектора: ST™ Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Преимущества: - Больше расстояние между устройствами – 1. 5 км (макс. ) - Высокая помехозащищенность от электромагнитных помех. - Поддержка кольцевой топологии с полным дуплексом. - Количество устройств может превышать 32. Настройки FP 2000 ПО для FP 2000 Примечания Неудобства: - Высокая стоимость по сравнению с RS 485.

Вступление Серия 2000 Панели FP 2000 Усилители и Концентраторы Сеть в FP 2000 Иерархия Повторители • Будет доступна в будущем! UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 • Усиление сигнала RS 485 • Предусмотрена топология звезда. • NA 20 xx – 4 -х канальная сетевая плата с усилителем, устанавливается на панели серии 2000 Настройки FP 2000 ПО для FP 2000 Примечания • NH 20 xx – карта NA 20 xx в своем корпусе с блоком питания, для установки отдельно

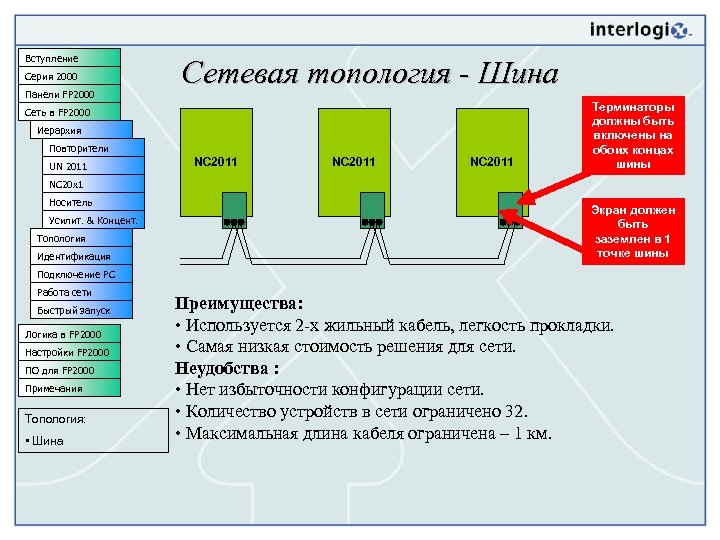

Вступление Серия 2000 Панели FP 2000 Сетевая топология - Шина Сеть в FP 2000 Иерархия Повторители UN 2011 NC 2011 Терминаторы должны быть включены на обоих концах шины NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Экран должен быть заземлен в 1 точке шины Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Топология: • Шина Преимущества: • Используется 2 -х жильный кабель, легкость прокладки. • Самая низкая стоимость решения для сети. Неудобства : • Нет избыточности конфигурации сети. • Количество устройств в сети ограничено 32. • Максимальная длина кабеля ограничена – 1 км.

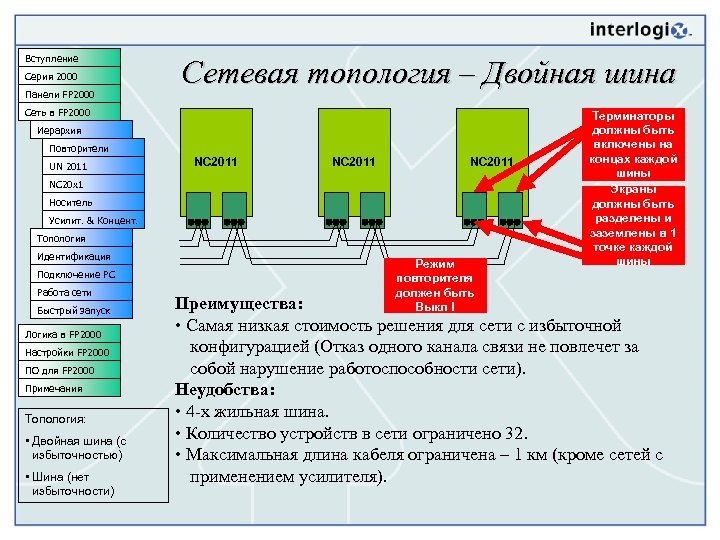

Вступление Серия 2000 Панели FP 2000 Сетевая топология – Двойная шина Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Топология: • Двойная шина (с избыточностью) • Шина (нет избыточности) Режим повторителя должен быть Выкл ! Терминаторы должны быть включены на концах каждой шины Экраны должны быть разделены и заземлены в 1 точке каждой шины Преимущества: • Самая низкая стоимость решения для сети с избыточной конфигурацией (Отказ одного канала связи не повлечет за собой нарушение работоспособности сети). Неудобства: • 4 -х жильная шина. • Количество устройств в сети ограничено 32. • Максимальная длина кабеля ограничена – 1 км (кроме сетей с применением усилителя).

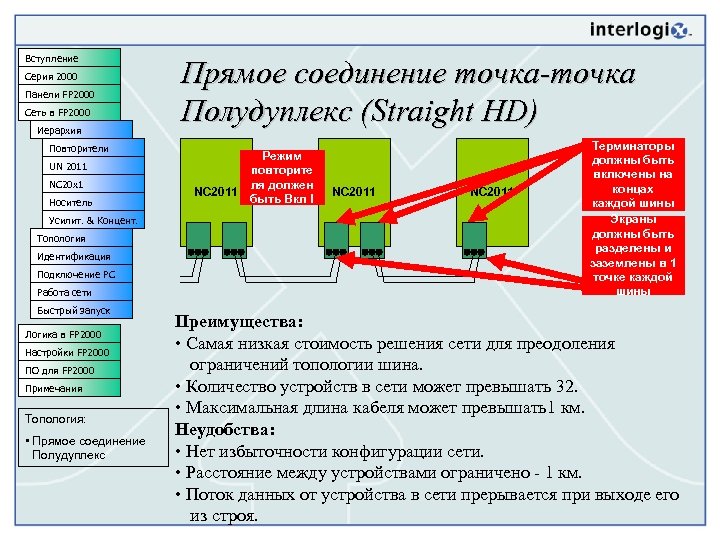

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Топология: • Кольцо Полудуплекс (мастер) – одно устройство • Кольцо Полудуплекс (другие устройства) Кольцо Полудуплекс Режим повторите ля должен NC 2011 быть Вкл ! NC 2011 Терминаторы должны быть включены на концах каждой шины Экраны должны быть разделены и заземлены в 1 точке каждой шины Неудобства: Преимущества: • Сеть с избыточной конфигурацией (один отказ не повлечет за Необходим обратный кабель для замыкания кольца. • Тольконарушение работоспособности сети). собой одно устройство в сети, сконфигурированное как Мастер • Система 2 -х жильная, но необходим обратный кабель для Полудуплексного Кольца, будет контролировать работоспособность замыкания кольца. сети и выдавать соответствующие • Низкая стоимость за исключением обратного. Мастер сообщения. В сети может быть только один кабеля. • Максимальная длина кабеля – 1 км, как и максимальное Полудуплексного Кольца. количество устройств в сети (32) применимых в топологии шины и двойной шины могут быть превышены, так как сеть работает в режиме повторителя. • Расстояние между устройствами ограничено - 1 км.

Вступление Серия 2000 Панели FP 2000 Кольцо Полудуплекс Сеть в FP 2000 Иерархия Повторители UN 2011 NC 2051 Режим повторите ля должен быть Вкл ! NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Топология: • Кольцо Полудуплекс Преимущества: • Количество устройств в сети может превышать 32. • Максимальное расстояние между устройствам в сети до 1. 5 км. • Высокая помехозащищенность от электромагнитных помех. Неудобства: • Нет избыточности в конфигурации сети. • Высокая стоимость

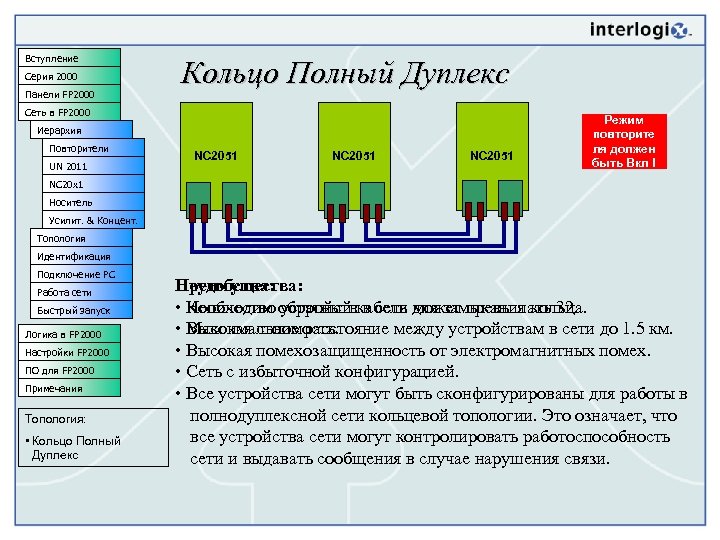

Вступление Серия 2000 Панели FP 2000 Кольцо Полный Дуплекс Сеть в FP 2000 Иерархия Повторители UN 2011 NC 2051 Режим повторите ля должен быть Вкл ! NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Топология: • Кольцо Полный Дуплекс Неудобства: Преимущества: • Количество обратный кабель для замыкания кольца. Необходим устройств в сети может превышать 32. • Максимальное расстояние между устройствам в сети до 1. 5 км. Высокая стоимость. • Высокая помехозащищенность от электромагнитных помех. • Сеть с избыточной конфигурацией. • Все устройства сети могут быть сконфигурированы для работы в полнодуплексной сети кольцевой топологии. Это означает, что все устройства сети могут контролировать работоспособность сети и выдавать сообщения в случае нарушения связи.

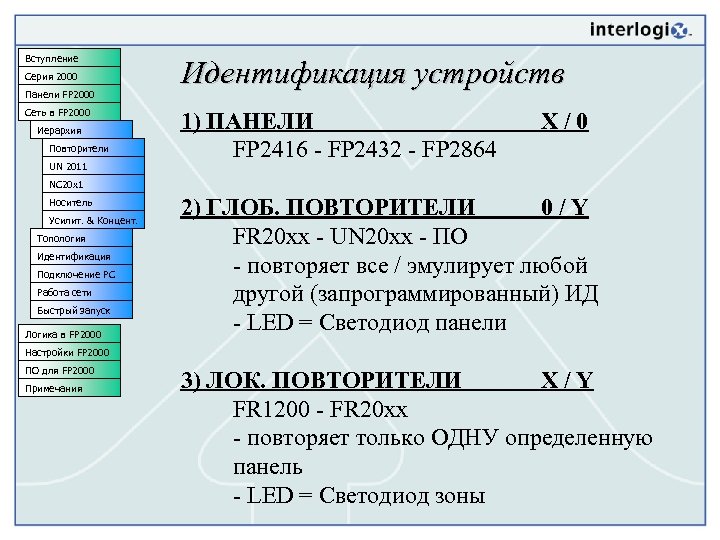

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 Идентификация устройств 1) ПАНЕЛИ FP 2416 - FP 2432 - FP 2864 X/0 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 2) ГЛОБ. ПОВТОРИТЕЛИ 0/Y FR 20 xx - UN 20 xx - ПО - повторяет все / эмулирует любой другой (запрограммированный) ИД - LED = Светодиод панели Настройки FP 2000 ПО для FP 2000 Примечания 3) ЛОК. ПОВТОРИТЕЛИ X/Y FR 1200 - FR 20 xx - повторяет только ОДНУ определенную панель - LED = Светодиод зоны

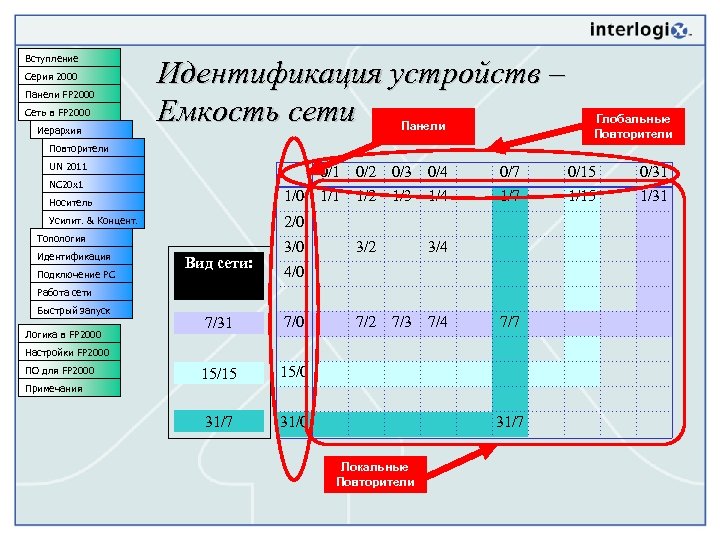

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Идентификация устройств – Емкость сети Панели Глобальные Повторители UN 2011 Носитель 0/1 0/2 0/3 0/4 1/0 1/1 1/2 1/3 1/4 Усилит. & Концент. 2/0 NC 20 x 1 Топология Идентификация Подключение PC Вид сети: 3/0 3/2 0/7 1/7 3/4 4/0 Работа сети Быстрый запуск Логика в FP 2000 7/31 7/0 15/15 15/0 31/7 7/2 7/3 7/4 31/0 7/7 Настройки FP 2000 ПО для FP 2000 Примечания 31/7 Локальные Повторители 0/15 1/15 0/31 1/31

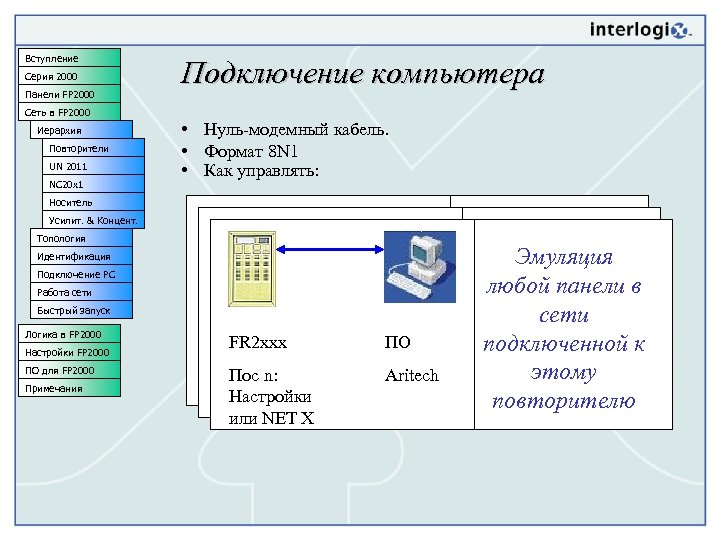

Вступление Серия 2000 Панели FP 2000 Подключение компьютера Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 • Нуль-модемный кабель. • Формат 8 N 1 • Как управлять: Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания FP 2 xxx или FP 2 xxx FRxxxx FR 2 xxx Порт: n: Пос Настройки Эмуляция Настройки или NET X Hyper ПО Terminal ПО Aritech Эмуляция дисплея и Эмуляция любой панели в клавиатуры непосредственно сети непосредственно подключенной к подключенной сетевой панели этому панели повторителю

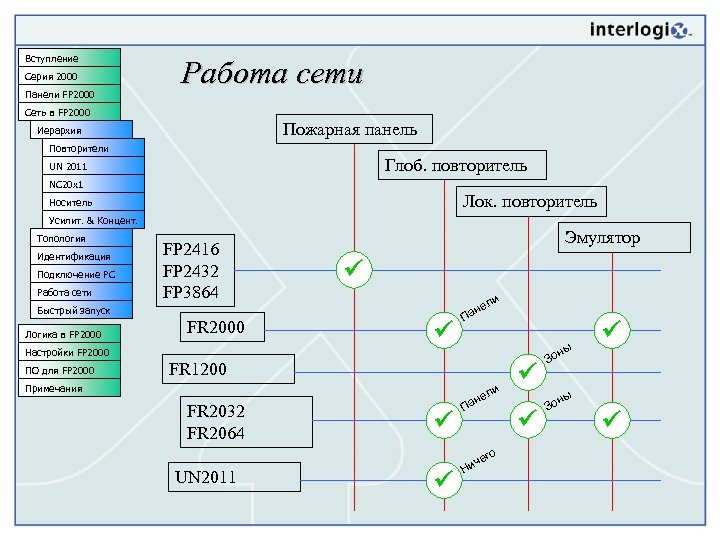

Вступление Серия 2000 Панели FP 2000 Работа сети Сеть в FP 2000 Пожарная панель Иерархия Повторители Глоб. повторитель UN 2011 NC 20 x 1 Лок. повторитель Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети FP 2416 FP 2432 FP 3864 Эмулятор ли Быстрый запуск Логика в FP 2000 FR 2000 е ан П Настройки FP 2000 ПО для FP 2000 FR 1200 Примечания FR 2032 FR 2064 ли не Па его UN 2011 ч Ни ны Зо

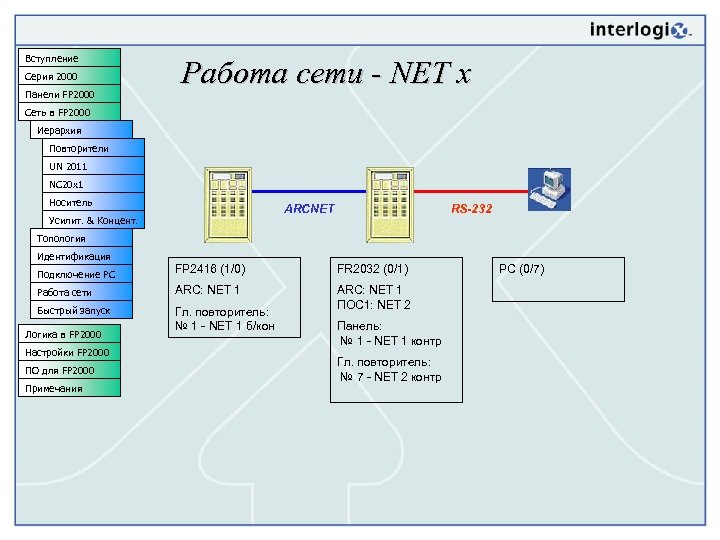

Вступление Серия 2000 Панели FP 2000 Работа сети - NET x Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель ARCNET Усилит. & Концент. RS-232 Топология Идентификация Подключение PC FP 2416 (1/0) FR 2032 (0/1) Работа сети ARC: NET 1 Быстрый запуск Гл. повторитель: № 1 - NET 1 б/кон ARC: NET 1 ПОС 1: NET 2 Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Панель: № 1 - NET 1 контр Гл. повторитель: № 7 - NET 2 контр PC (0/7)

Вступление Серия 2000 Панели FP 2000 Работа сети - Настройка Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель ARCNET Усилит. & Концент. RS-232 Топология Идентификация Подключение PC FP 2416 (1/0) FR 2032 (0/1) Работа сети ARC: NET 1 Быстрый запуск Гл. повторитель: № 1 - NET 1 б/кон ARC: NET 1 ПОС 1: Настройки Логика в FP 2000 Настройки FP 2000 Панель: № 1 - NET 1 контр PC (0/7) Если необходимо назначить ИД компьютеру: un-n: 0/7 ПО для FP 2000 Примечания НАСТРОЙКИ и NETx: • любой компьютер занимает ИД (внимание- должен быть уникальным!) • без контроля связи • нет межпанельных входов/выходов

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Настройка сети – Основные правила С /без контроля связи Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания 1. 2. 3. 4. С панели на повторитель - б/кон С повторителя на панель - контр С панели на панель (если необходимы I/O) - контр С повторителя на повторитель (если необходимо) - б/кон

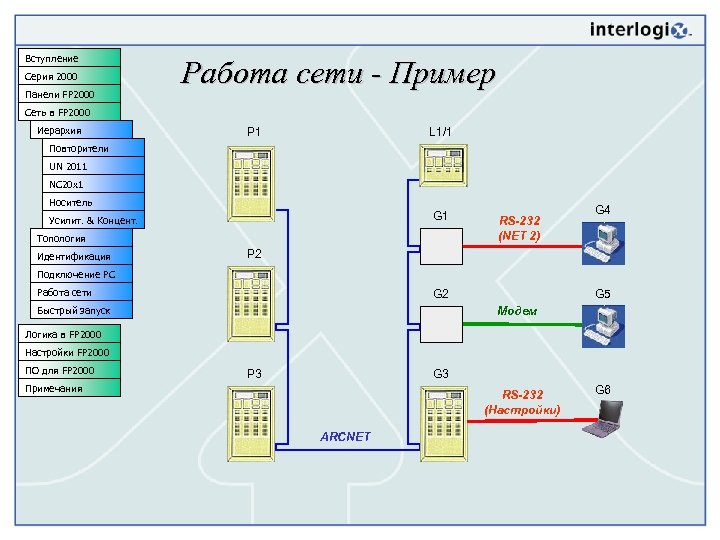

Вступление Серия 2000 Панели FP 2000 Работа сети - Пример Сеть в FP 2000 Иерархия P 1 L 1/1 Повторители UN 2011 NC 20 x 1 Носитель G 1 Усилит. & Концент. Топология Идентификация RS-232 (NET 2) G 4 P 2 Подключение PC Работа сети G 2 Быстрый запуск G 5 Модем Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 P 3 G 3 Примечания RS-232 (Настройки) ARCNET G 6

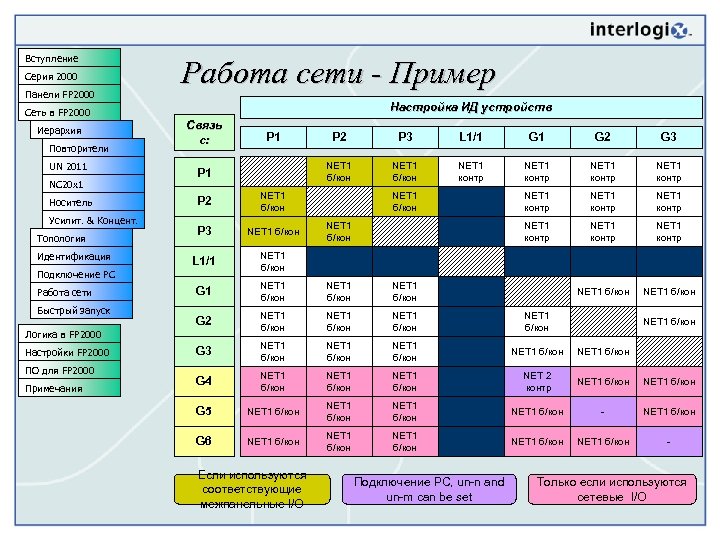

Вступление Серия 2000 Панели FP 2000 Работа сети - Пример Настройка ИД устройств Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Связь с: P 1 P 3 L 1/1 G 2 G 3 NET 1 б/кон P 1 P 2 NET 1 б/кон NET 1 контр NET 1 контр NET 1 контр NET 1 б/кон P 2 NET 1 б/кон P 3 NET 1 б/кон L 1/1 NET 1 б/кон G 1 NET 1 б/кон G 2 NET 1 б/кон G 3 NET 1 б/кон NET 1 б/кон G 4 NET 1 б/кон NET 2 контр NET 1 б/кон G 5 NET 1 б/кон - NET 1 б/кон G 6 NET 1 б/кон NET 1 б/кон - Если используются соответствующие межпанельные I/O NET 1 б/кон Подключение PC, un-n and un-m can be set NET 1 б/кон Только если используются сетевые I/O

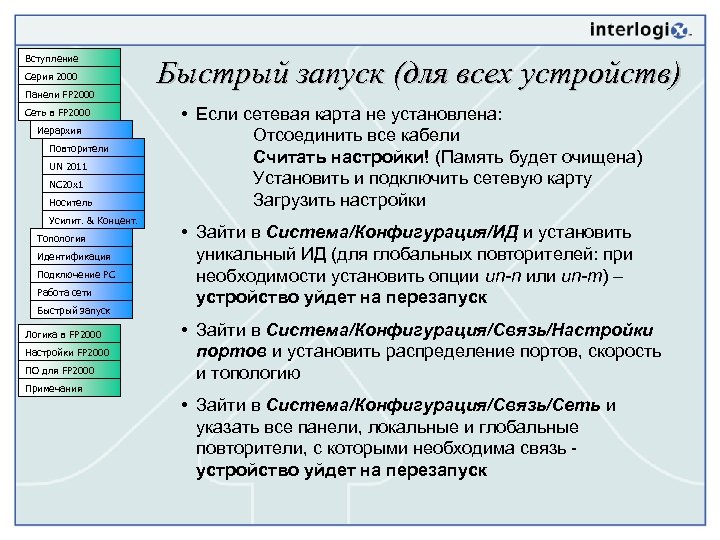

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Иерархия Повторители UN 2011 NC 20 x 1 Носитель Усилит. & Концент. Топология Идентификация Подключение PC Работа сети Быстрый запуск Логика в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Быстрый запуск (для всех устройств) • Если сетевая карта не установлена: Отсоединить все кабели Считать настройки! (Память будет очищена) Установить и подключить сетевую карту Загрузить настройки • Зайти в Система/Конфигурация/ИД и установить уникальный ИД (для глобальных повторителей: при необходимости установить опции un-n или un-m) – устройство уйдет на перезапуск • Зайти в Система/Конфигурация/Связь/Настройки портов и установить распределение портов, скорость и топологию • Зайти в Система/Конфигурация/Связь/Сеть и указать все панели, локальные и глобальные повторители, с которыми необходима связь устройство уйдет на перезапуск

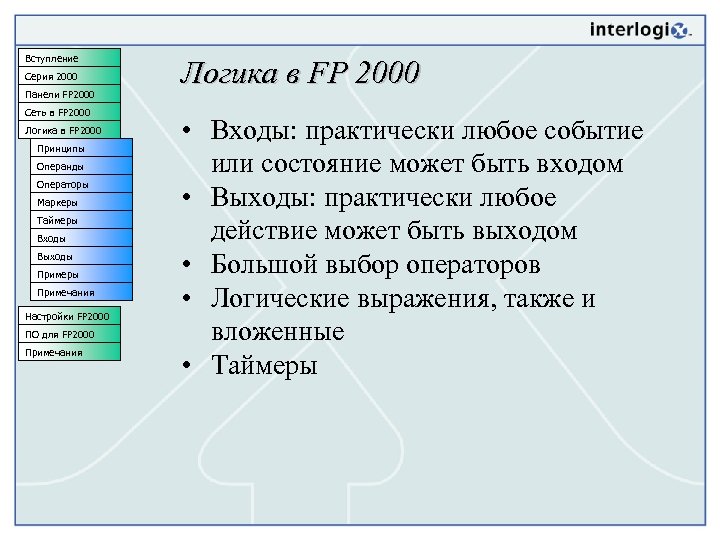

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логика в FP 2000 • Входы: практически любое событие или состояние может быть входом • Выходы: практически любое действие может быть выходом • Большой выбор операторов • Логические выражения, также и вложенные • Таймеры

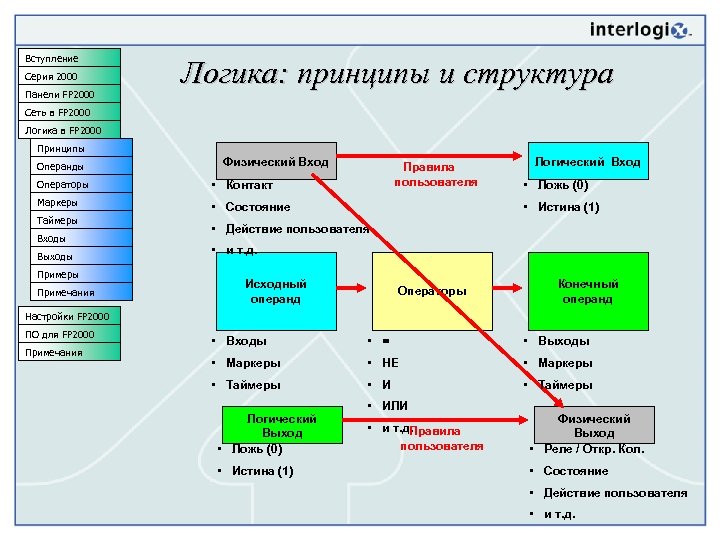

Вступление Серия 2000 Панели FP 2000 Логика: принципы и структура Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Физический Вход Операторы • Контакт Маркеры Правила пользователя • Состояние Таймеры Входы Выходы Примеры Примечания Логический Вход • Ложь (0) • Истина (1) • Действие пользователя • и т. д. Исходный операнд Операторы Конечный операнд Настройки FP 2000 ПО для FP 2000 Примечания • Входы • = • Выходы • Маркеры • НЕ • Маркеры • Таймеры • И • Таймеры Логический Выход • Ложь (0) • Истина (1) • ИЛИ • и т. д. Правила пользователя Физический Выход • Реле / Откр. Кол. • Состояние • Действие пользователя • и т. д.

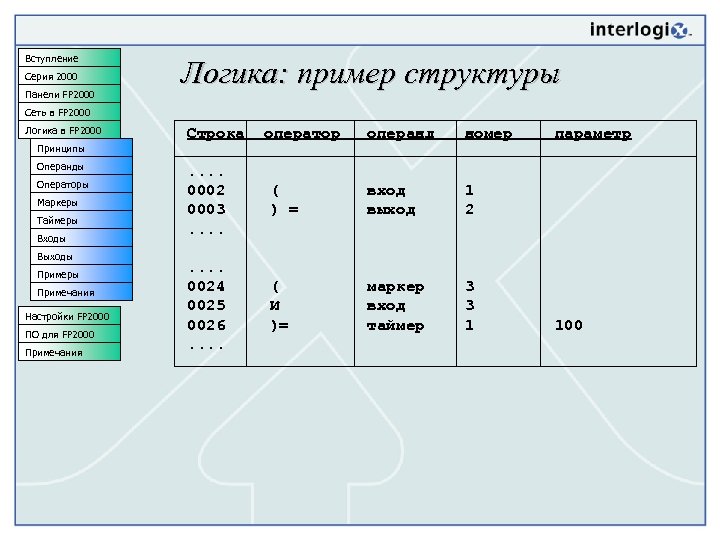

Вступление Серия 2000 Панели FP 2000 Логика: пример структуры Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Строка оператор операнд номер . . 0002 0003. . ( ) = вход выход 1 2 . . 0024 0025 0026. . ( И )= маркер вход таймер 3 3 1 параметр 100

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Логические операнды 1) Источник: Вход, Маркер, Таймер, не Вход, не Маркер, не Таймер • Может быть использован много раз: Вх1 = Вых1 Вх1 = Вых2 Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания 2) Цель: Выход, Маркер, Таймер, не Выход, не Маркер, не Таймер • Может быть использован дважды в одном выражении: Вх1 = Вых1 И Вых2 • Не рекомендуется использовать выходы более одного раза во всей таблице: Вх1 = Вых1 Вх2 = Вых1 но Вх1 ИЛИ Вх2 = Вых1 кроме использования уст. /сброс операторов!!! In 1 Уст. -с Вых1 In 2 Сброс-с Вых1

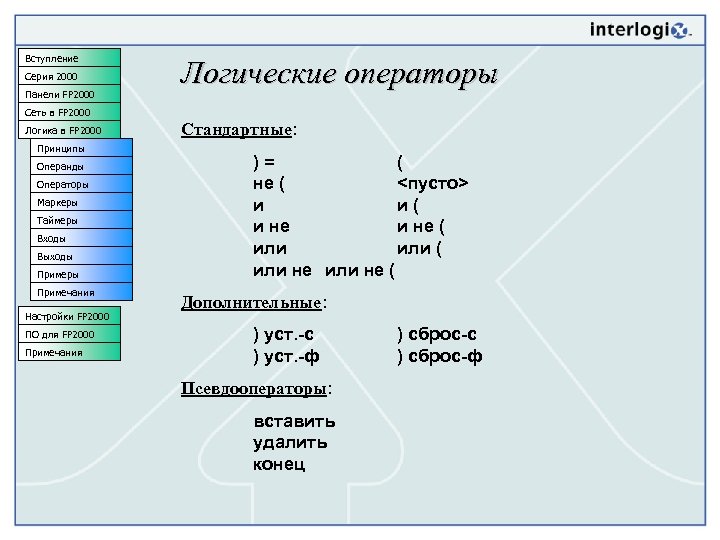

Вступление Серия 2000 Панели FP 2000 Логические операторы Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Стандартные: )= ( не ( <пусто> и и( и не ( или не ( Дополнительные: ) уст. -с ) уст. -ф Псевдооператоры: вставить удалить конец ) сброс-с ) сброс-ф

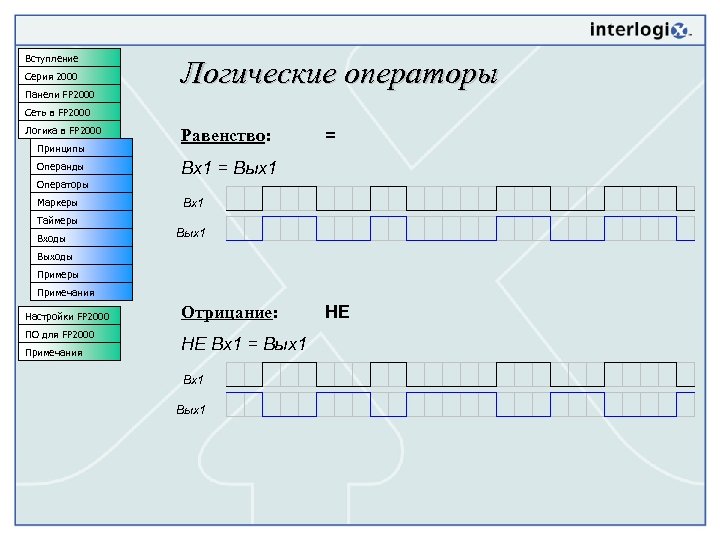

Вступление Серия 2000 Панели FP 2000 Логические операторы Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Равенство: = Вх1 = Вых1 Операторы Маркеры Вх1 Таймеры Входы Вых1 Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Отрицание: НЕ Вх1 = Вых1 НЕ

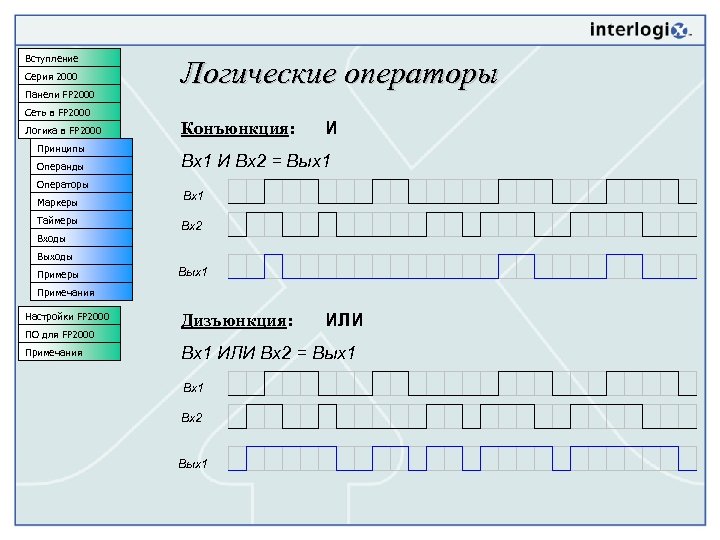

Вступление Серия 2000 Панели FP 2000 Логические операторы Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Конъюнкция: И Вх1 И Вх2 = Вых1 Вх2 Выходы Примеры Вых1 Примечания Настройки FP 2000 ПО для FP 2000 Примечания Дизъюнкция: ИЛИ Вх1 ИЛИ Вх2 = Вых1 Вх2 Вых1

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Логические операторы Уст. /сброс по переднему фронту: Уст. -ф / Сброс-ф Вх1 Уст. -ф Вых1 Вх2 Сброс-ф Вых1 Операторы Маркеры Таймеры Входы Вх1 Вх2 Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Вых1 Уст. /сброс по состоянию: Вх1 Уст. -с Вых1 Вх2 Сброс-с Вых1 Вх2 Вых1 Уст. -с / Сброс-с

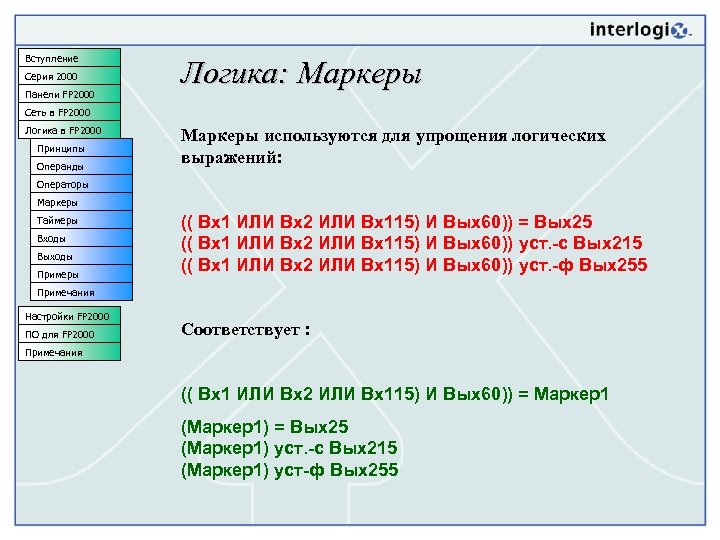

Вступление Серия 2000 Панели FP 2000 Логика: Маркеры Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Маркеры используются для упрощения логических выражений: Операторы Маркеры Таймеры Входы Выходы Примеры (( Вх1 ИЛИ Вх2 ИЛИ Вх115) И Вых60)) = Вых25 (( Вх1 ИЛИ Вх2 ИЛИ Вх115) И Вых60)) уст. -с Вых215 (( Вх1 ИЛИ Вх2 ИЛИ Вх115) И Вых60)) уст. -ф Вых255 Примечания Настройки FP 2000 ПО для FP 2000 Соответствует : Примечания (( Вх1 ИЛИ Вх2 ИЛИ Вх115) И Вых60)) = Маркер1 (Маркер1) = Вых25 (Маркер1) уст. -с Вых215 (Маркер1) уст-ф Вых255

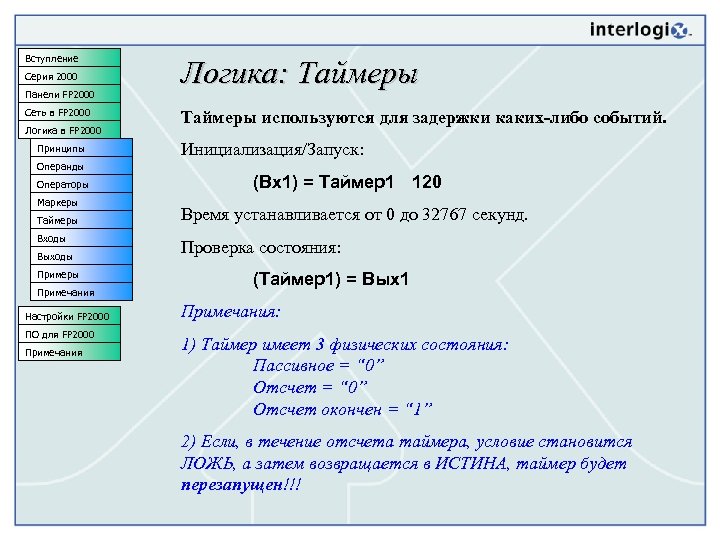

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логика: Таймеры используются для задержки каких-либо событий. Инициализация/Запуск: (Вх1) = Таймер1 120 Время устанавливается от 0 до 32767 секунд. Проверка состояния: (Таймер1) = Вых1 Примечания: 1) Таймер имеет 3 физических состояния: Пассивное = “ 0” Отсчет окончен = “ 1” 2) Если, в течение отсчета таймера, условие становится ЛОЖЬ, а затем возвращается в ИСТИНА, таймер будет перезапущен!!!

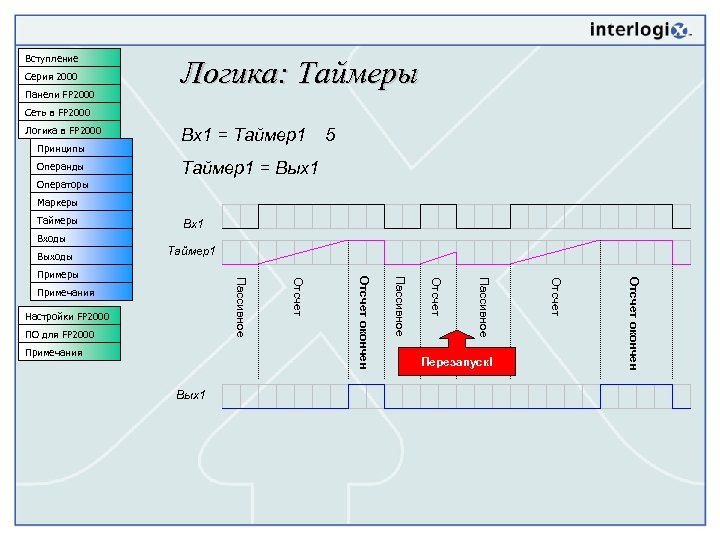

Вступление Серия 2000 Панели FP 2000 Логика: Таймеры Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Вх1 = Таймер1 5 Таймер1 = Вых1 Операторы Маркеры Таймеры Вх1 Входы Выходы Таймер1 Отсчет окончен Перезапуск! Отсчет Вых1 Пассивное Примечания Отсчет ПО для FP 2000 Пассивное Настройки FP 2000 Отсчет окончен Примечания Отсчет Пассивное Примеры

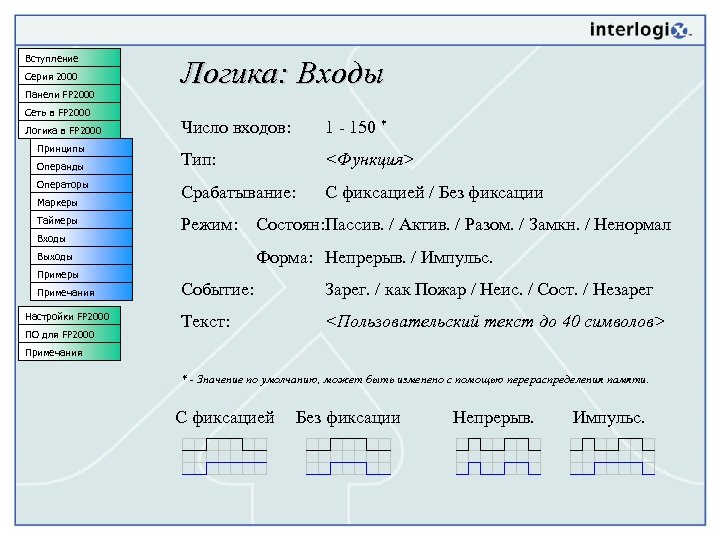

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Логика: Входы Число входов: 1 - 150 * Тип: <Функция> Срабатывание: С фиксацией / Без фиксации Режим: Форма: Непрерыв. / Импульс. Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Состоян: Пассив. / Актив. / Разом. / Замкн. / Ненормал Событие: Зарег. / как Пожар / Неис. / Сост. / Незарег Текст: <Пользовательский текст до 40 символов> Примечания * - Значение по умолчанию, может быть изменено с помощью перераспределения памяти. С фиксацией Без фиксации Непрерыв. Импульс.

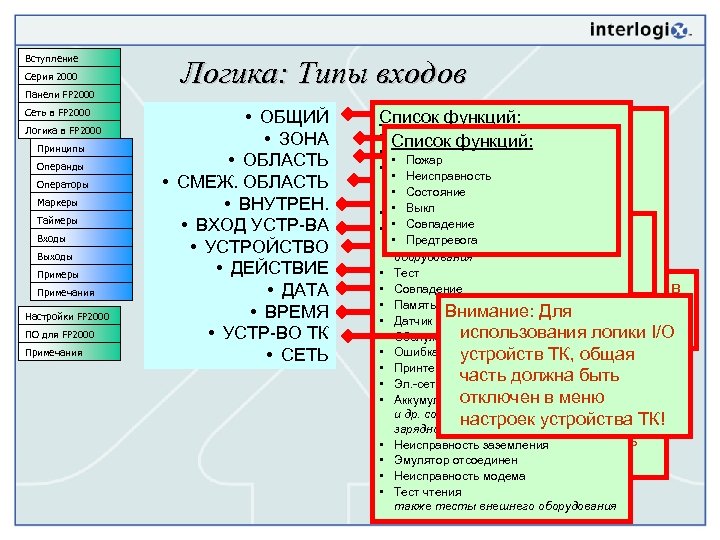

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логика: Типы входов • ОБЩИЙ • ЗОНА • ОБЛАСТЬ • СМЕЖ. ОБЛАСТЬ • ВНУТРЕН. • ВХОД УСТР-ВА • УСТРОЙСТВО • ДЕЙСТВИЕ • ДАТА • ВРЕМЯ • УСТР-ВО ТК • СЕТЬ Список функций: • Общий пожар • функций: Список Дневной режим • Общая неисправностьзон Список функций: • • Пожар Включение • Неисправность питаниязуммера • • Неисправность Пожар. Выключение • также неисправность внешнего, • Замок открыт • Состояние Неисправность • внутреннего и сетевого оборудования Необходим адрес • Выкл • Перезапуск Состояние • Общее состояние • • Сброс • Совпадение Выкл • Выкл платы/устройства и • Доступ • Список разрешен • Предтревога функций: Совпадение • общее, также отключение внешнего • Пожар Необходимо обслуживание • номер канала • Предтревога событий заполнен • Буфер оборудования • Неисправность • Буфер событий очищен • Тест • • Состояние вызова ПК, остановка Передача Если Область X объявлена Внимание: Будет активен в • Совпадение вызова, включение задержки • Память разблокирована 24 ч и 1 сек как • Внимание: Для заглушено, смежная с областью. Y, течение Оповещение активно, • Датчик открытияв области X событие задержка включена соответственно! использования логики I/O • Обслуживание вкл. неисправности, задержка • Передача состояние повлияет на • Ошибка доступа устройств ТК, общая вкл входа в смежной задержка вкл области • Принтер • отключен Пожаротушение, часть должна быть Y! • Эл. -сеть отключена отключен • Аккумулятор отключен Действие Замечание: в меню Внимание – В обратной и др. состояния аккумулятора и настроек устройства ТК! ситуация это работать не зарядного представляет собой устройства однократную будет, то есть если • Неисправность заземления активность • Эмулятор отсоединен пользователя! область Y объявлена как • Неисправность модема смежная с областью X. • Тест чтения также тесты внешнего оборудования

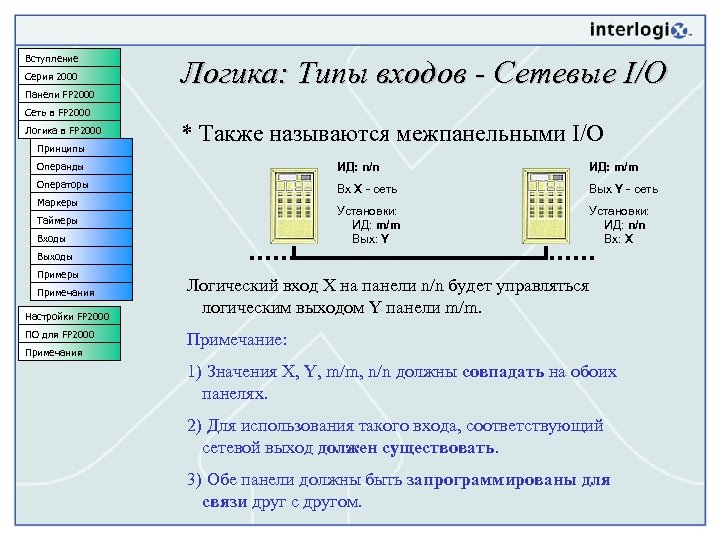

Вступление Серия 2000 Панели FP 2000 Логика: Типы входов - Сетевые I/O Сеть в FP 2000 Логика в FP 2000 Принципы * Также называются межпанельными I/O Операнды ИД: n/n ИД: m/m Операторы Вх X - сеть Вых Y - сеть Установки: ИД: m/m Вых: Y Установки: ИД: n/n Вх: X Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логический вход X на панели n/n будет управляться логическим выходом Y панели m/m. Примечание: 1) Значения X, Y, m/m, n/n должны совпадать на обоих панелях. 2) Для использования такого входа, соответствующий сетевой выход должен существовать. 3) Обе панели должны быть запрограммированы для связи друг с другом.

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Логика: Выходы Число выходов : 1 - 150 * Тип: < Функция > Срабатывание: С фиксацией / Без фиксации Операнды Операторы Маркеры Таймеры Режим: Состояние: Входы Форма: Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Нормальный / Инвертир Непрерыв. / Импульс / Пульсир * * Событие: Зарег. / как Пожар / Неис. / Сост. / Незарег Текст: <Пользовательский текст до 40 символов> * - Значение по умолчанию, может быть изменено с помощью перераспределения памяти. ** - пульсирующий режим недоступен для шлейфовых устройств за исключением ИНД/ОПОВ. Импульсный для оповещателей Пульсирующий для оповещателей сек Импульсный для др. сек Пульсирующий для др. сек

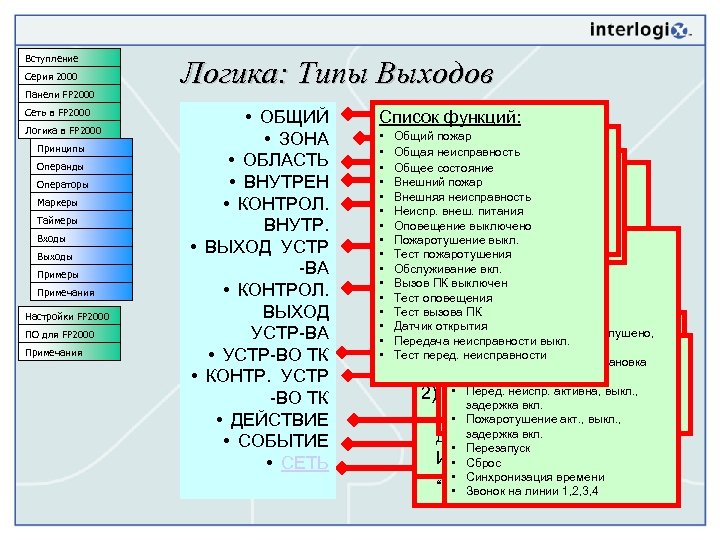

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логика: Типы Выходов • ОБЩИЙ • ЗОНА • ОБЛАСТЬ • ВНУТРЕН • КОНТРОЛ. ВНУТР. • ВЫХОД УСТР -ВА • КОНТРОЛ. ВЫХОД УСТР-ВА • УСТР-ВО ТК • КОНТР. УСТР -ВО ТК • ДЕЙСТВИЕ • СОБЫТИЕ • СЕТЬ Список функций: • Общий пожар Список функций: • Общая неисправность • Пожар (ИРП) Список функций: • Общее состояние • Внешний (авто) Необходим адрес • • Пожар пожар Пожар Неисправность • • Внешняя неисправность • Неисправность платы/устройства и • Неиспр. внеш. питания • • Состояние Выкл номер канала. • • Оповещение выключено • Выкл Совпадение • • Пожаротушение выкл. Список функций: • Совпадение • Тест пожаротушения • Дневной режим Примечание: • Обслуживание вкл. • Включение зон • Вызов ПК выключен 1) Контролируемый • Школьные звонки вкл. • Тест оповещения • Выключение зуммера выход • Тест вызова ПК не будет • Замок открыт • Датчик открытия Необходим адрес заглушено, работать, если • Оповещение активно, • Передача неисправности выкл. задержка цепь устройства выходная вкл. данный Внимание: В • Тест перед. неисправности и номер • Передача вызова ПК, остановка канала. контролируемые ненормальна. вкл. момент вызова, задержка • устройства активна, выкл. , Перед. неиспр. ТК 2) Контролируемый задержка вкл. выход устройства выкл. , • недоступны!!! Пожаротушение акт. , задержка вкл. доступен на Указывается только • Перезапуск ИНД/ОПОВ. для текст • Сброс пользовательский Аналогично, как • Синхронизация времени “сетевого входа”. • Звонок на линии 1, 2, 3, 4

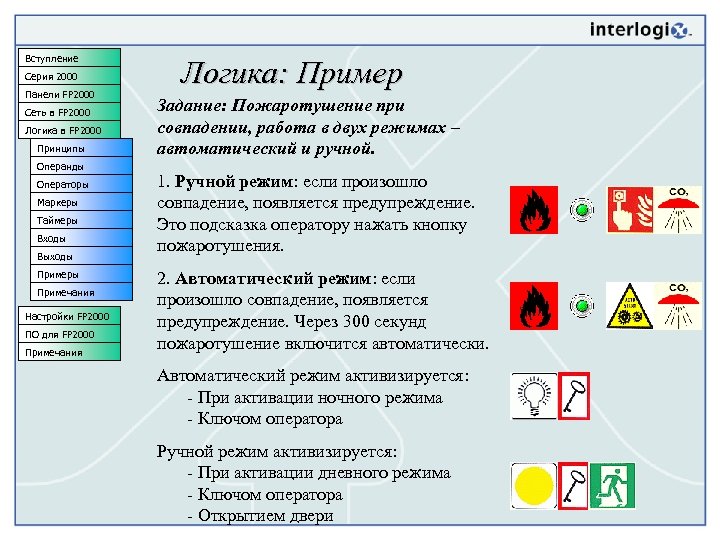

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логика: Пример Задание: Пожаротушение при совпадении, работа в двух режимах – автоматический и ручной. 1. Ручной режим: если произошло совпадение, появляется предупреждение. Это подсказка оператору нажать кнопку пожаротушения. 2. Автоматический режим: если произошло совпадение, появляется предупреждение. Через 300 секунд пожаротушение включится автоматически. Автоматический режим активизируется: - При активации ночного режима - Ключом оператора Ручной режим активизируется: - При активации дневного режима - Ключом оператора - Открытием двери

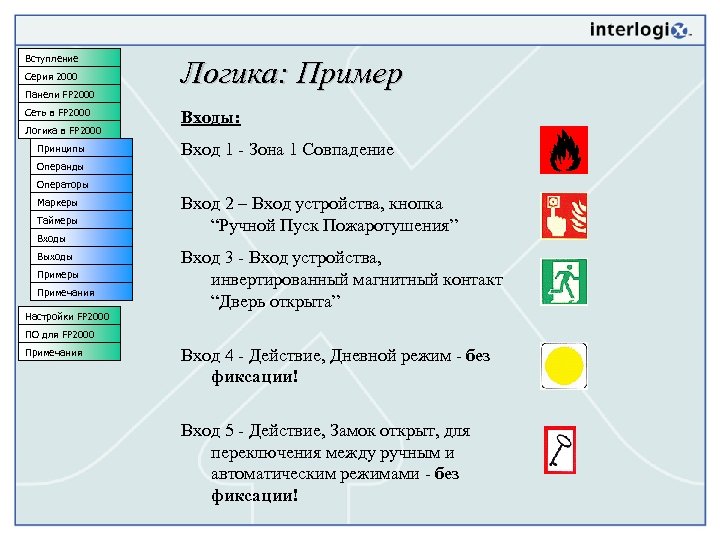

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Логика: Пример Входы: Вход 1 - Зона 1 Совпадение Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 Вход 2 – Вход устройства, кнопка “Ручной Пуск Пожаротушения” Вход 3 - Вход устройства, инвертированный магнитный контакт “Дверь открыта” ПО для FP 2000 Примечания Вход 4 - Действие, Дневной режим - без фиксации! Вход 5 - Действие, Замок открыт, для переключения между ручным и автоматическим режимами - без фиксации!

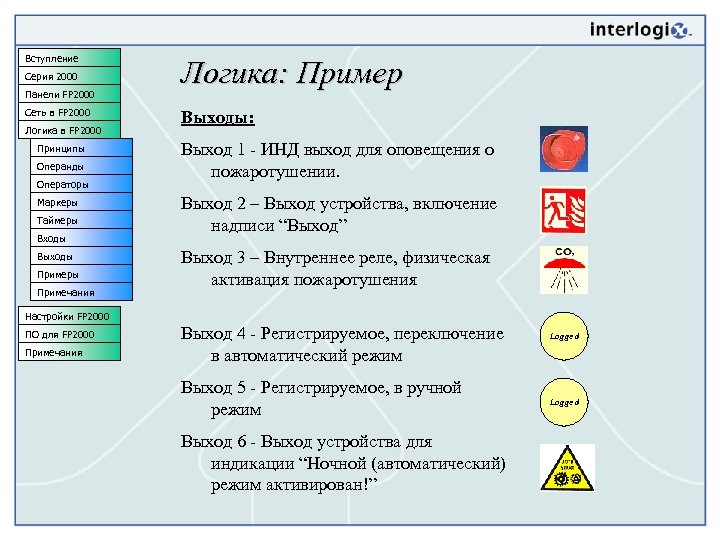

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Логика: Пример Выходы: Выход 1 - ИНД выход для оповещения о пожаротушении. Выход 2 – Выход устройства, включение надписи “Выход” Выход 3 – Внутреннее реле, физическая активация пожаротушения Настройки FP 2000 ПО для FP 2000 Примечания Выход 4 - Регистрируемое, переключение в автоматический режим Выход 5 - Регистрируемое, в ручной режим Выход 6 - Выход устройства для индикации “Ночной (автоматический) режим активирован!” Logged

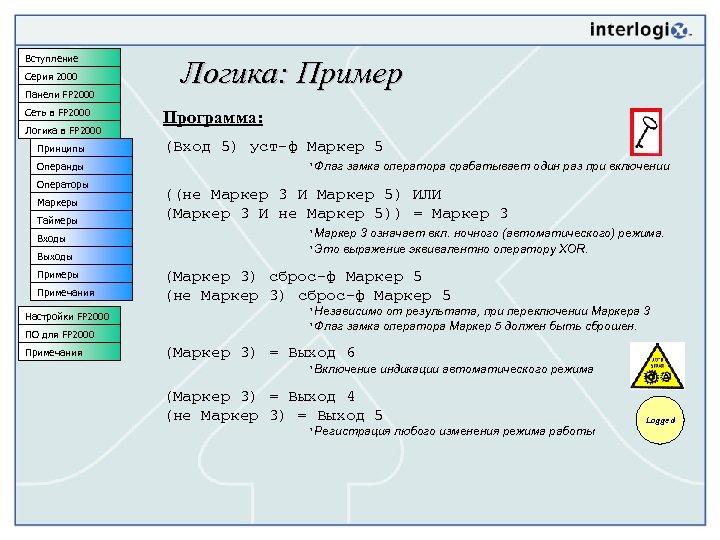

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания Логика: Пример Программа: (Вход 5) уст-ф Маркер 5 ‘Флаг замка оператора срабатывает один раз при включении ((не Маркер 3 И Маркер 5) ИЛИ (Маркер 3 И не Маркер 5)) = Маркер 3 ‘Маркер 3 означает вкл. ночного (автоматического) режима. ‘Это выражение эквивалентно оператору XOR. (Маркер 3) сброс-ф Маркер 5 (не Маркер 3) сброс-ф Маркер 5 ‘Независимо от результата, при переключении Маркера 3 ‘Флаг замка оператора Маркер 5 должен быть сброшен. (Маркер 3) = Выход 6 ‘Включение индикации автоматического режима (Маркер 3) = Выход 4 (не Маркер 3) = Выход 5 ‘Регистрация любого изменения режима работы Logged

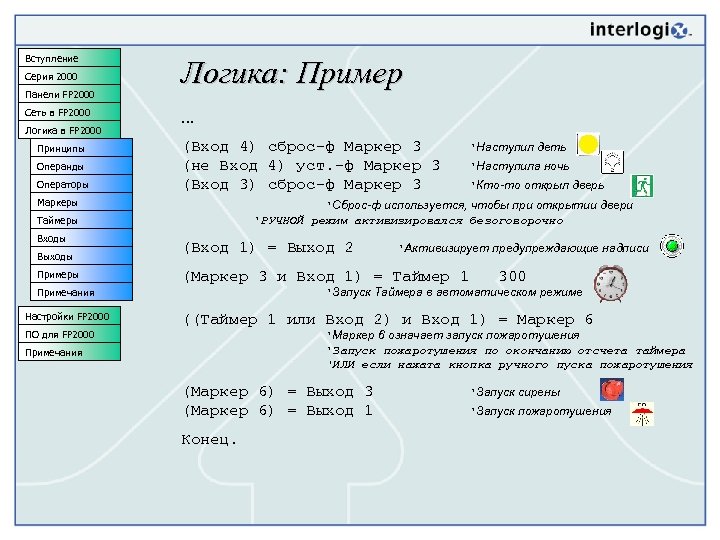

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Логика: Пример. . . (Вход 4) сброс-ф Маркер 3 (не Вход 4) уст. -ф Маркер 3 (Вход 3) сброс-ф Маркер 3 Маркеры Выходы Примеры (Вход 1) = Выход 2 ПО для FP 2000 ‘Кто-то открыл дверь ‘Активизирует предупреждающие надписи (Маркер 3 и Вход 1) = Таймер 1 300 ‘Запуск Таймера в автоматическом режиме Примечания Настройки FP 2000 ‘Наступила ночь ‘Сброс-ф используется, чтобы при открытии двери ‘РУЧНОЙ режим активизировался безоговорочно Таймеры Входы ‘Наступил деть ((Таймер 1 или Вход 2) и Вход 1) = Маркер 6 ‘Маркер 6 означает запуск пожаротушения ‘Запуск пожаротушения по окончанию отсчета таймера ‘ИЛИ если нажата кнопка ручного пуска пожаротушения Примечания (Маркер 6) = Выход 3 (Маркер 6) = Выход 1 Конец. ‘Запуск сирены ‘Запуск пожаротушения

Вступление Серия 2000 Панели FP 2000 Логика: Общие замечания Сеть в FP 2000 Логика в FP 2000 Принципы Операнды Операторы Маркеры Таймеры Входы Выходы Примеры Примечания Настройки FP 2000 ПО для FP 2000 Примечания • Максимальный уровень вложенности = 7: (((((((…))))))) • При использовании Функций Зоны/Области Пожар/Неисправность/Состояние/Совпадение, Общий пожар/Неисправность/Состояние, Зарегистрировать как Пожар/Неисправность/Состояние, необходимо помнить, что эти состояния всегда с фиксацией (EN 54). • Всегда используйте оператор «Конец» • Выходы также могут быть связаны с оповещателями, ПК, пожаротушением и передачей неисправности. В этих случаях логика не требуется.

Вступление Серия 2000 Панели FP 2000 Программирование панелей FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 Примечания Настройка панелей серии FP 2000 описана в отдельной презентации

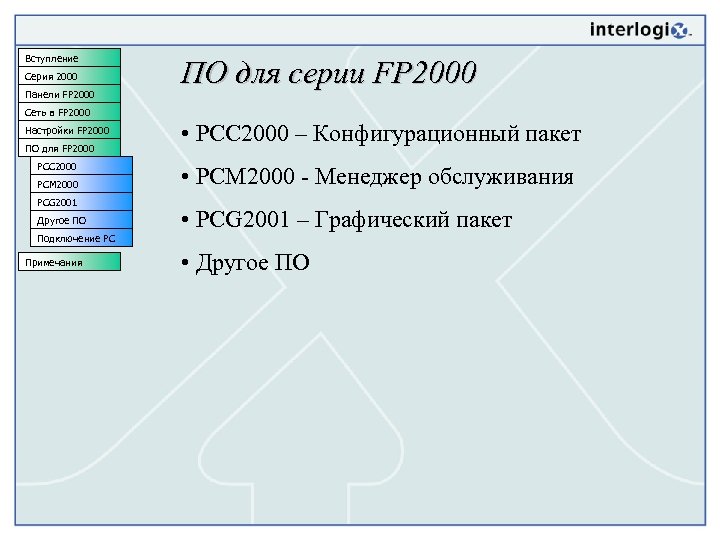

Вступление Серия 2000 Панели FP 2000 ПО для серии FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания • PCC 2000 – Конфигурационный пакет • PCM 2000 - Менеджер обслуживания • PCG 2001 – Графический пакет • Другое ПО

Вступление Серия 2000 Панели FP 2000 PCC 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Позволяет легко частично или полностью редактировать / записывать / считывать конфигурацию панели через модем или прямое соединение.

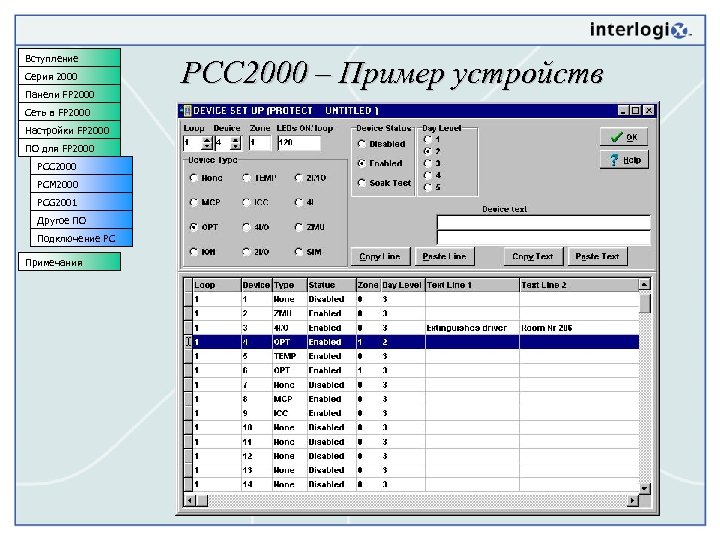

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCC 2000 – Пример устройств

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCC 2000 – Пример входов

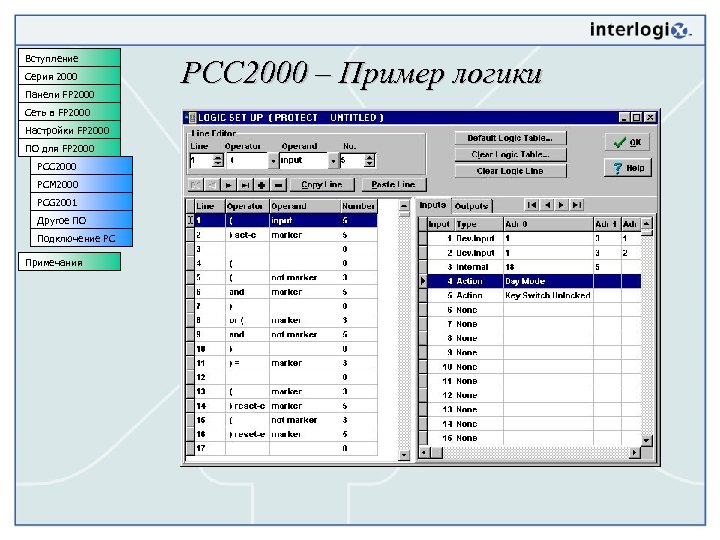

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCC 2000 – Пример логики

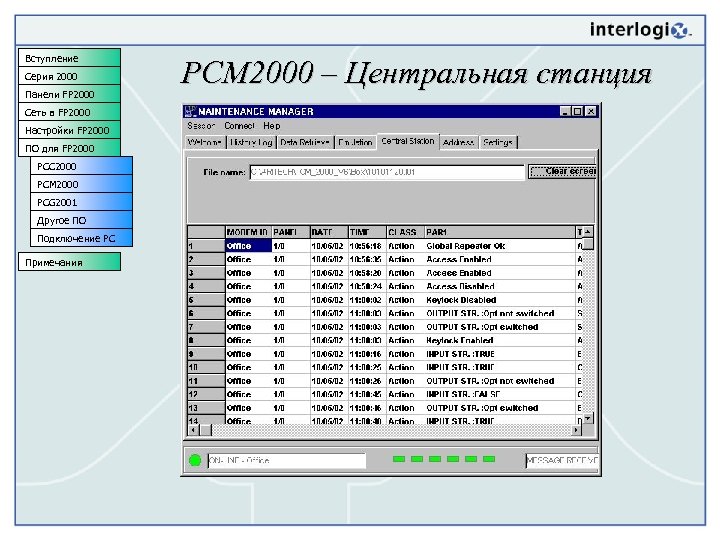

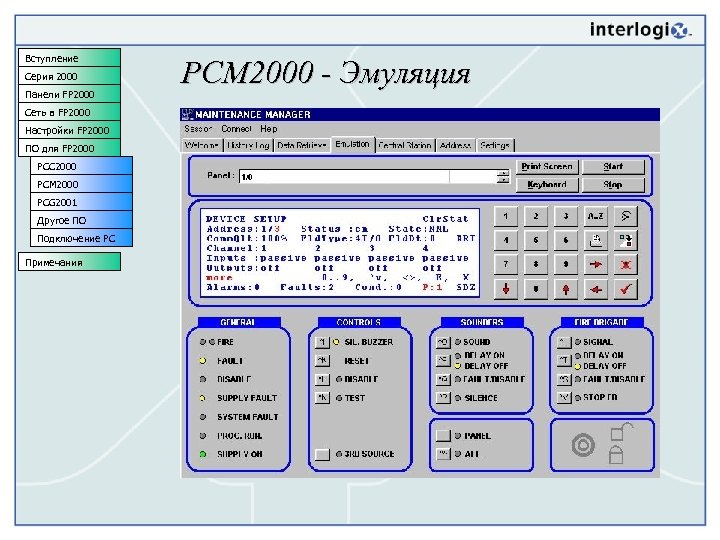

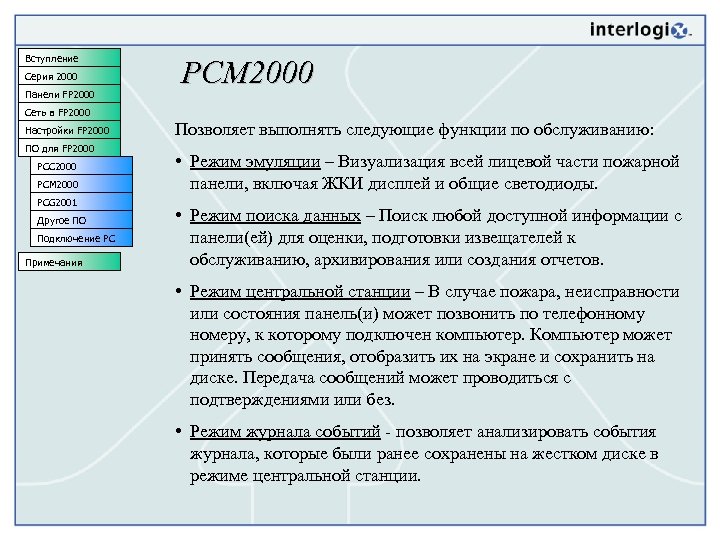

Вступление Серия 2000 Панели FP 2000 PCM 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Позволяет выполнять следующие функции по обслуживанию: • Режим эмуляции – Визуализация всей лицевой части пожарной панели, включая ЖКИ дисплей и общие светодиоды. • Режим поиска данных – Поиск любой доступной информации с панели(ей) для оценки, подготовки извещателей к обслуживанию, архивирования или создания отчетов. • Режим центральной станции – В случае пожара, неисправности или состояния панель(и) может позвонить по телефонному номеру, к которому подключен компьютер. Компьютер может принять сообщения, отобразить их на экране и сохранить на диске. Передача сообщений может проводиться с подтверждениями или без. • Режим журнала событий - позволяет анализировать события журнала, которые были ранее сохранены на жестком диске в режиме центральной станции.

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCM 2000 - Эмуляция

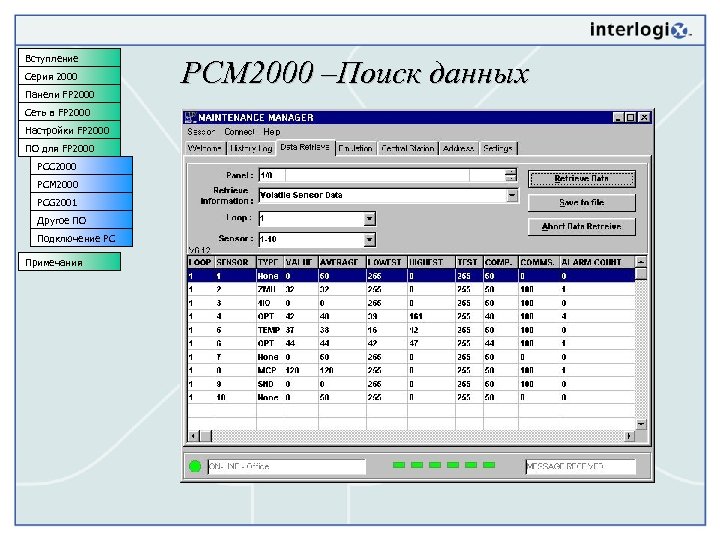

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCM 2000 –Поиск данных

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCM 2000 – Центральная станция

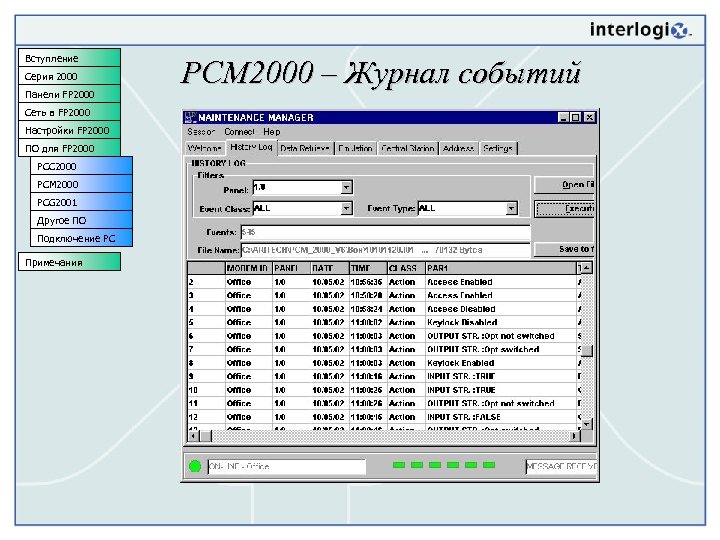

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCM 2000 – Журнал событий

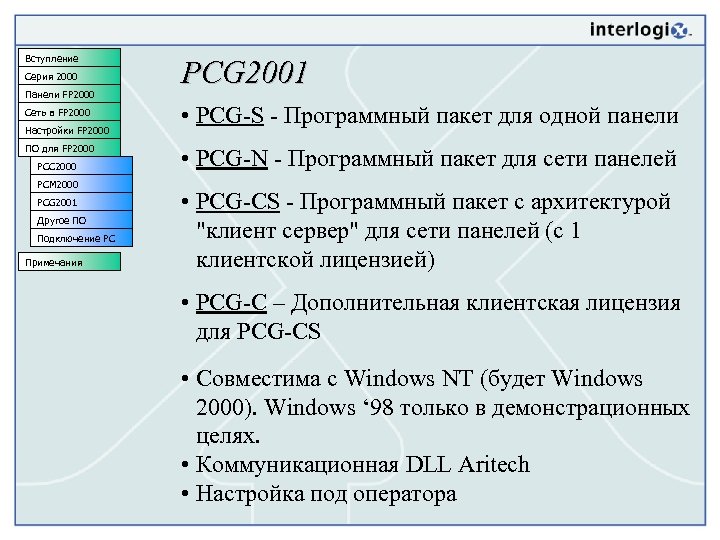

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCG 2001 • PCG-S - Программный пакет для одной панели • PCG-N - Программный пакет для сети панелей • PCG-CS - Программный пакет с архитектурой "клиент сервер" для сети панелей (с 1 клиентской лицензией) • PCG-C – Дополнительная клиентская лицензия для PCG-CS • Совместима с Windows NT (будет Windows 2000). Windows ‘ 98 только в демонстрационных целях. • Коммуникационная DLL Aritech • Настройка под оператора

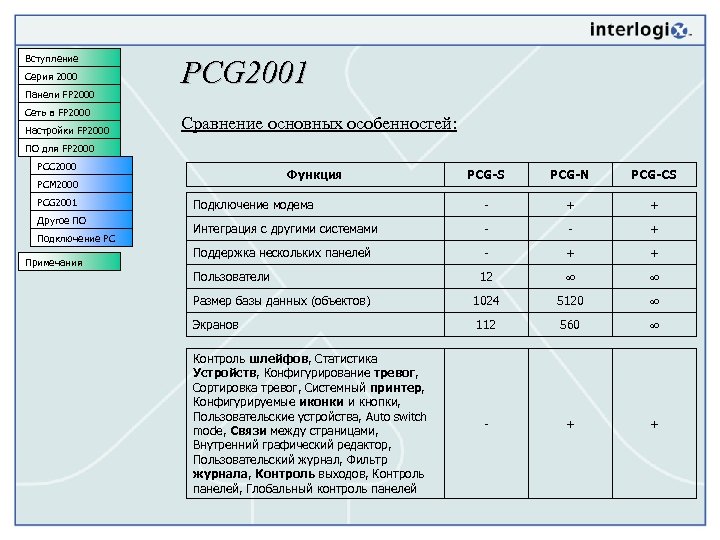

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 PCG 2001 Сравнение основных особенностей: ПО для FP 2000 PCC 2000 Функция PCG-S PCG-N PCG-CS Подключение модема - + + Интеграция с другими системами - - + Поддержка нескольких панелей - + + 12 Размер базы данных (объектов) 1024 5120 Экранов 112 560 - + + PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Пользователи Контроль шлейфов, Статистика Устройств, Конфигурирование тревог, Сортировка тревог, Системный принтер, Конфигурируемые иконки и кнопки, Пользовательские устройства, Auto switch mode, Связи между страницами, Внутренний графический редактор, Пользовательский журнал, Фильтр журнала, Контроль выходов, Контроль панелей, Глобальный контроль панелей

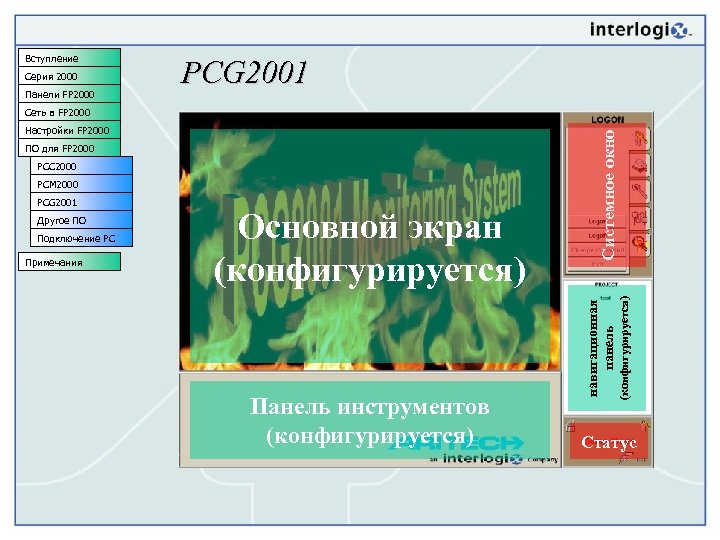

Вступление Серия 2000 Панели FP 2000 PCG 2001 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Основной экран (конфигурируется) Панель инструментов (конфигурируется) ПО для FP 2000 навигационная панель Настройки FP 2000 Системное окно Сеть в FP 2000 Статус

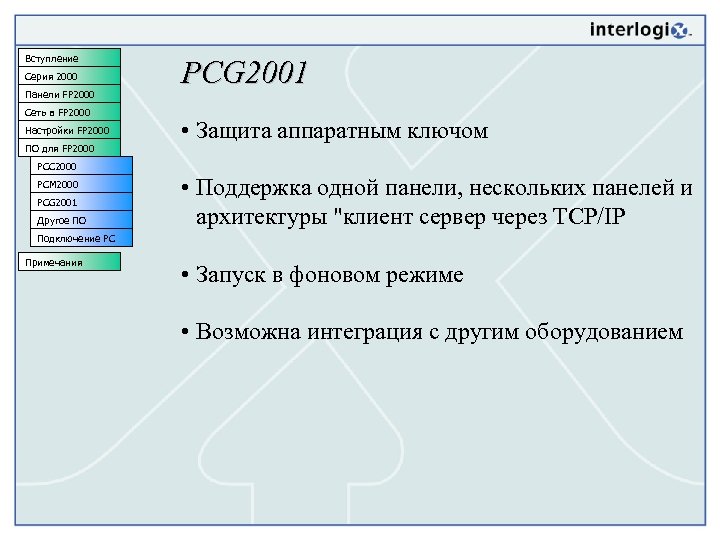

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCG 2001 • Защита аппаратным ключом PCC 2000 PCM 2000 PCG 2001 Другое ПО • Поддержка одной панели, нескольких панелей и архитектуры "клиент сервер через TCP/IP Подключение PC Примечания • Запуск в фоновом режиме • Возможна интеграция с другим оборудованием

Вступление Серия 2000 Панели FP 2000 PCG 2001 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания • Импорт изображений из BMP и WMF

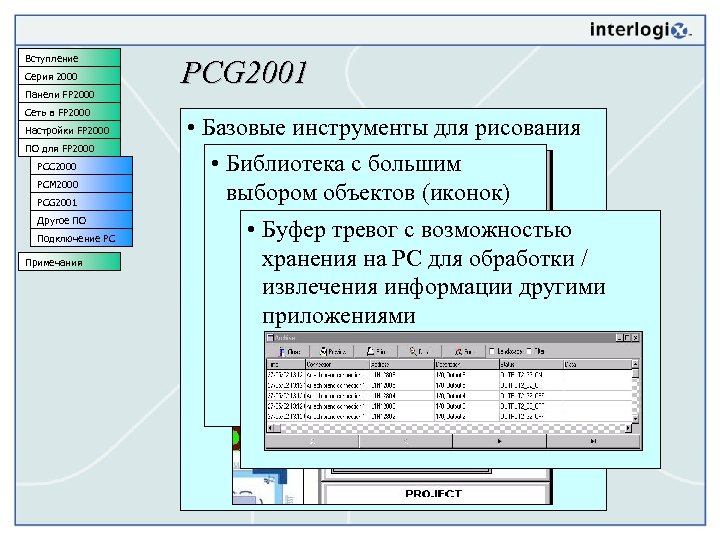

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания PCG 2001 • Базовые инструменты для рисования • Библиотека с большим выбором объектов (иконок) • Буфер тревог с возможностью хранения на PC для обработки / извлечения информации другими приложениями

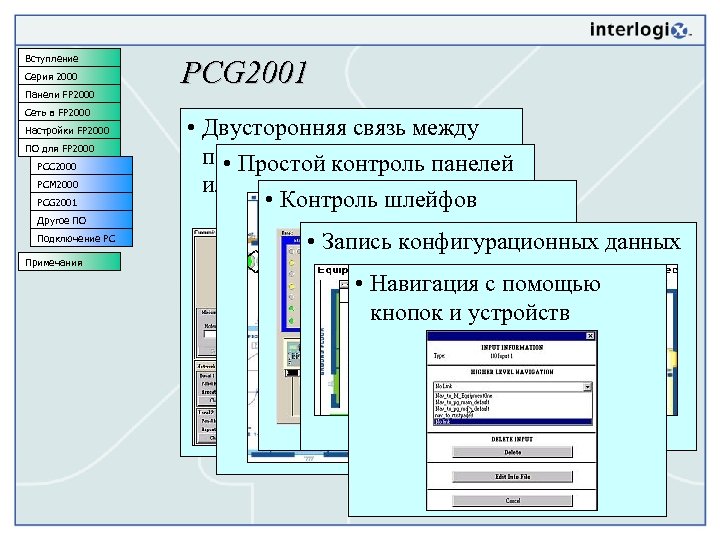

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 • Двусторонняя связь между панелью/сетью и РС, прямая • Простой контроль панелей или через модем • Контроль шлейфов Другое ПО Подключение PC • Запись конфигурационных данных Примечания • Навигация с помощью кнопок и устройств

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 PCG 2001 • Управление Выходом с PC ПО для FP 2000 PCC 2000 PCM 2000 • Функция перетаскивания PCG 2001 Другое ПО Подключение PC Примечания • И много других возможностей. . .

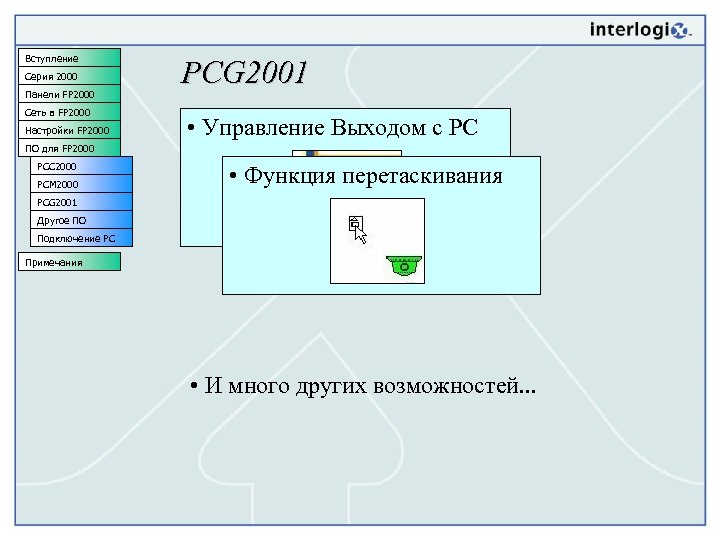

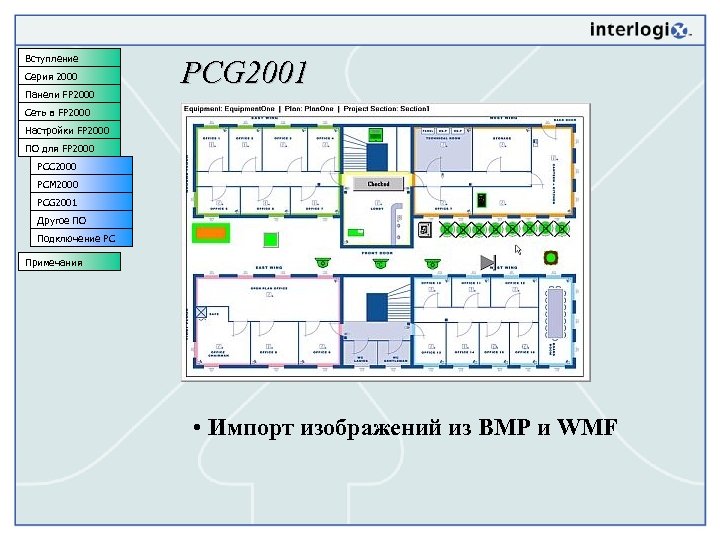

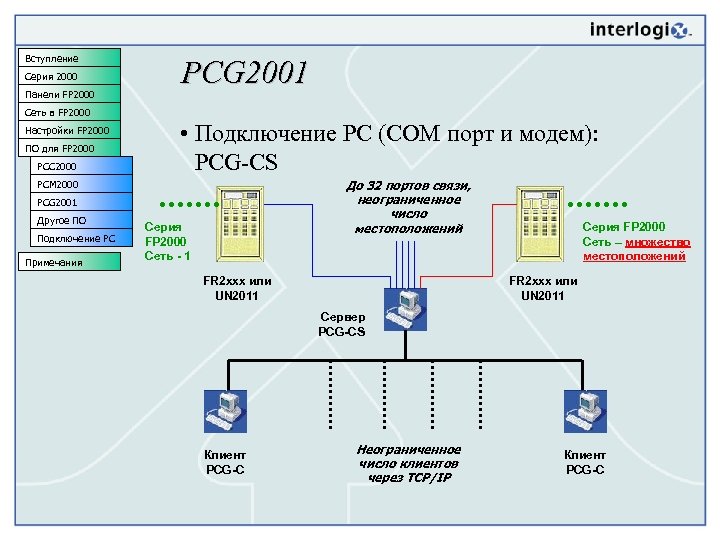

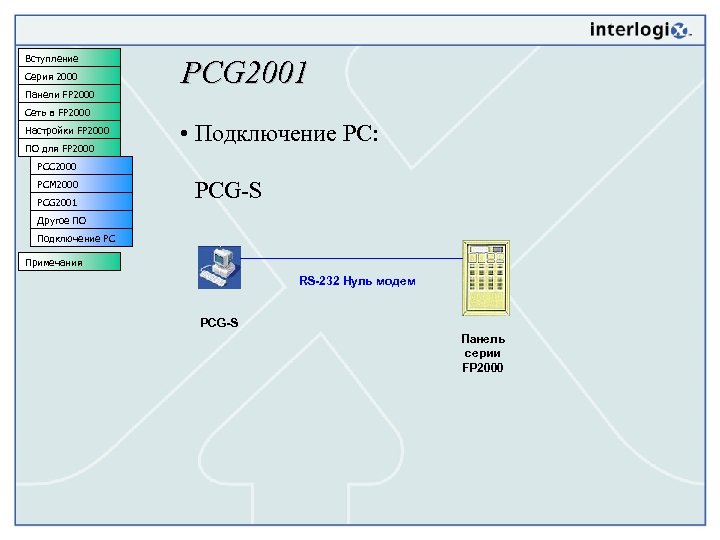

Вступление Серия 2000 Панели FP 2000 PCG 2001 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 • Подключение PC: PCC 2000 PCM 2000 PCG 2001 PCG-S Другое ПО Подключение PC Примечания RS-232 Нуль модем PCG-S Панель серии FP 2000

Вступление Серия 2000 Панели FP 2000 PCG 2001 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 • Подключение PC (COM порты): PCG-N PCM 2000 PCG 2001 Другое ПО RS-232 Нуль модем Серия FP 2000 Сеть - 1 Подключение PC Примечания PCG-N FR 2 xxx или UN 2011 RS-232 Нуль модем Серия FP 2000 Сеть - 2 FR 2 xxx или UN 2011

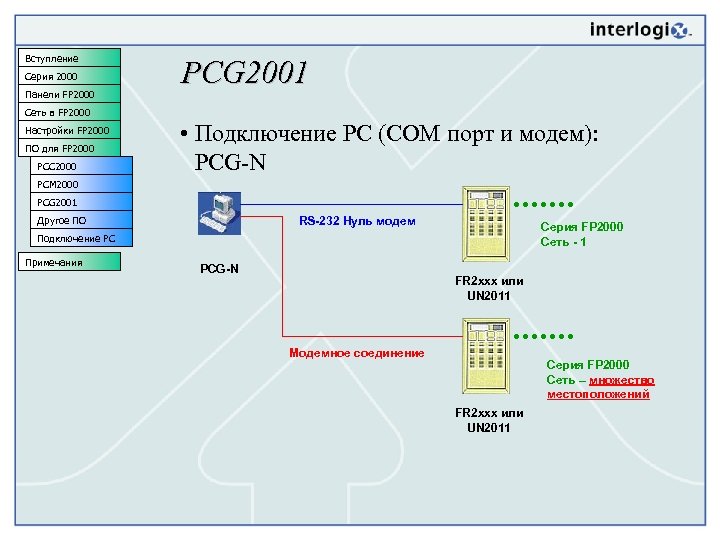

Вступление Серия 2000 Панели FP 2000 PCG 2001 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 • Подключение PC (COM порт и модем): PCG-N PCM 2000 PCG 2001 Другое ПО RS-232 Нуль модем Серия FP 2000 Сеть - 1 Подключение PC Примечания PCG-N FR 2 xxx или UN 2011 Модемное соединение Серия FP 2000 Сеть – множество местоположений FR 2 xxx или UN 2011

Вступление Серия 2000 Панели FP 2000 PCG 2001 Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 • Подключение PC (COM порт и модем): PCG-CS До 32 портов связи, неограниченное число местоположений PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Серия FP 2000 Сеть - 1 FR 2 xxx или UN 2011 Серия FP 2000 Сеть – множество местоположений FR 2 xxx или UN 2011 Сервер PCG-CS Клиент PCG-C Неограниченное число клиентов через TCP/IP Клиент PCG-C

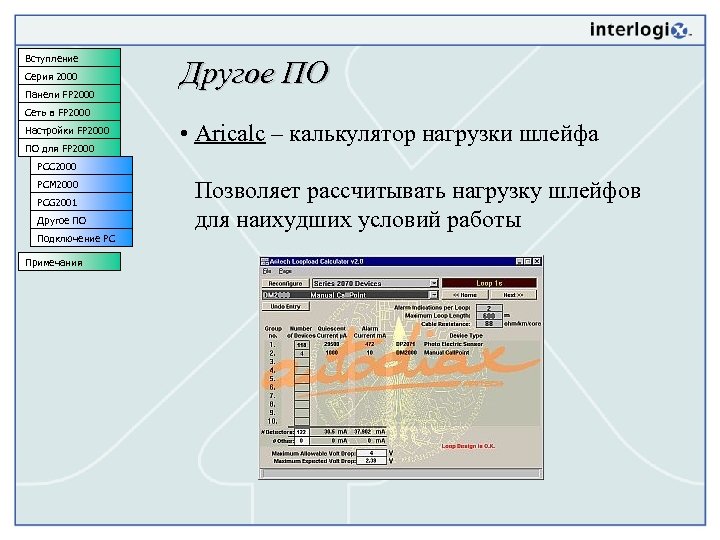

Вступление Серия 2000 Панели FP 2000 Другое ПО Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 • Aricalc – калькулятор нагрузки шлейфа PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Позволяет рассчитывать нагрузку шлейфов для наихудших условий работы

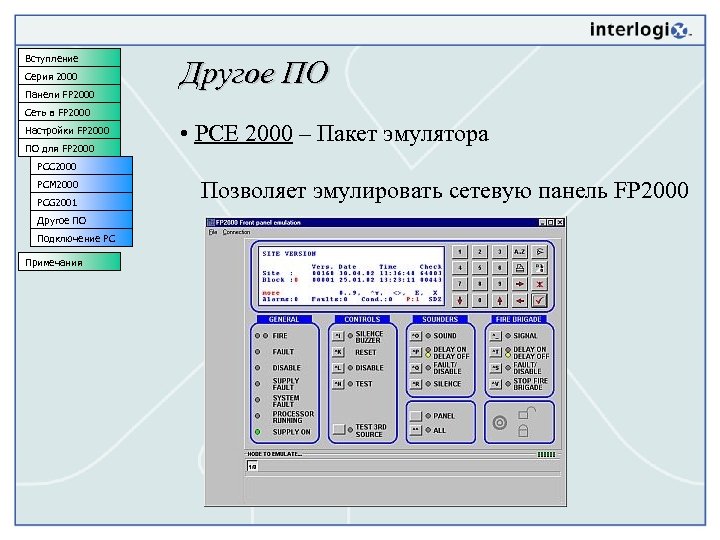

Вступление Серия 2000 Панели FP 2000 Другое ПО Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 • PCE 2000 – Пакет эмулятора PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Позволяет эмулировать сетевую панель FP 2000

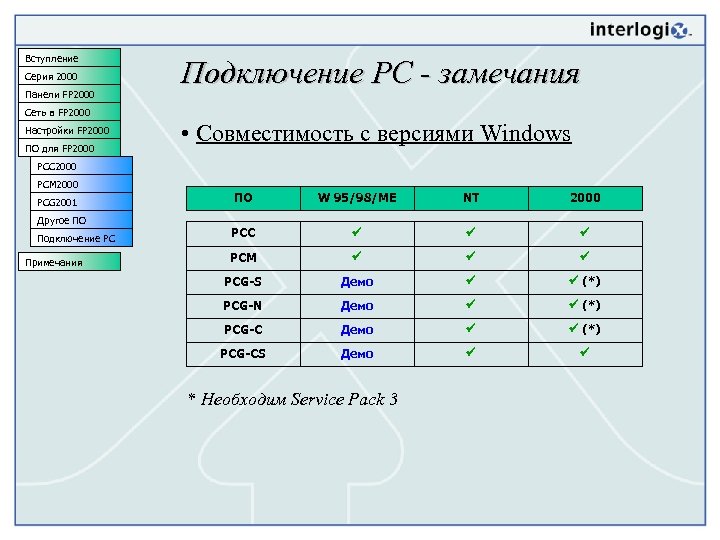

Вступление Серия 2000 Панели FP 2000 Подключение PC - замечания Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 • Совместимость с версиями Windows PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания ПО W 95/98/ME NT 2000 PCC PCM PCG-S Демо (*) PCG-N Демо (*) PCG-CS Демо * Необходим Service Pack 3

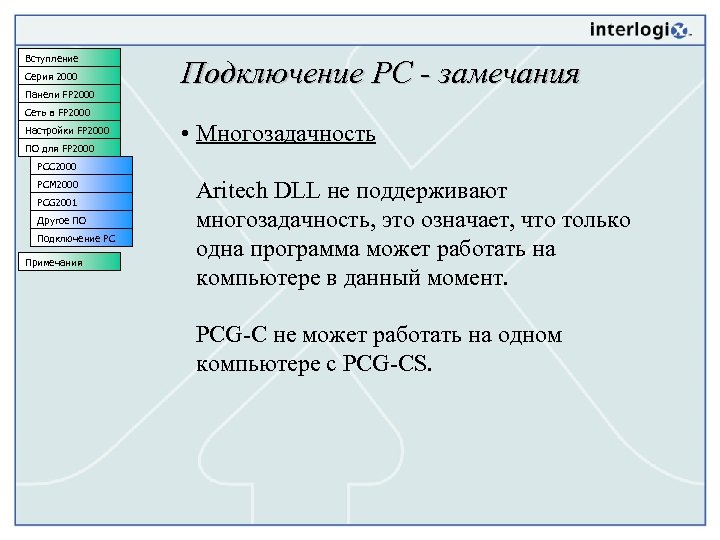

Вступление Серия 2000 Панели FP 2000 Подключение PC - замечания Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 • Многозадачность PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Aritech DLL не поддерживают многозадачность, это означает, что только одна программа может работать на компьютере в данный момент. PCG-C не может работать на одном компьютере с PCG-CS.

Вступление Серия 2000 Панели FP 2000 Подключение PC - замечания Сеть в FP 2000 Настройки FP 2000 ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания • FP 2000 совместимость портов Панель серии FP 2000 может поддерживать сетевой протокол только на одном последовательном порту в данный момент (то есть Настройки, Net 1 и Net 2) Это означает, что только один программный пакет может быть подключен прямо к панели. Для подключения 2 программных продукта (например: PCG и PCM) используйте одно из: Дополнительный повторитель Модемное соединение

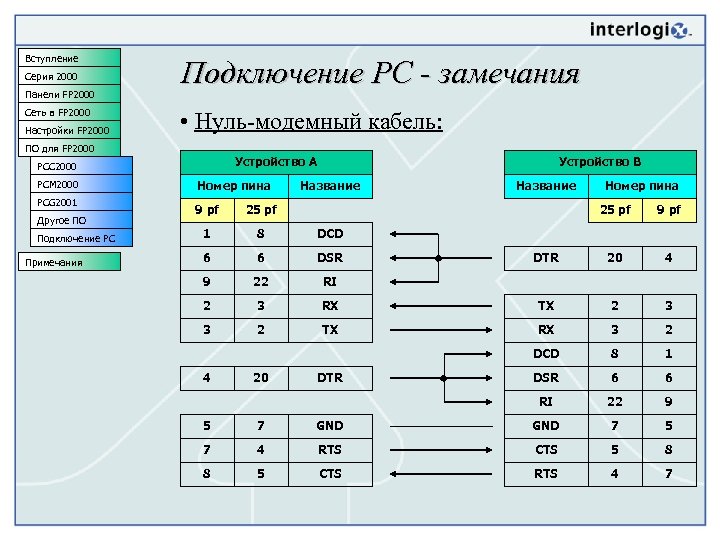

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 Подключение PC - замечания • Нуль-модемный кабель: ПО для FP 2000 Устройство A PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания Номер пина Устройство B Название 9 pf 25 pf 1 8 6 DSR 9 22 RI 2 3 3 2 Номер пина DCD 6 Название DTR 20 4 RX TX 2 3 TX RX 3 2 8 1 DSR 6 6 RI 20 9 pf DCD 4 25 pf 22 9 DTR 5 7 GND 7 5 7 4 RTS CTS 5 8 8 5 CTS RTS 4 7

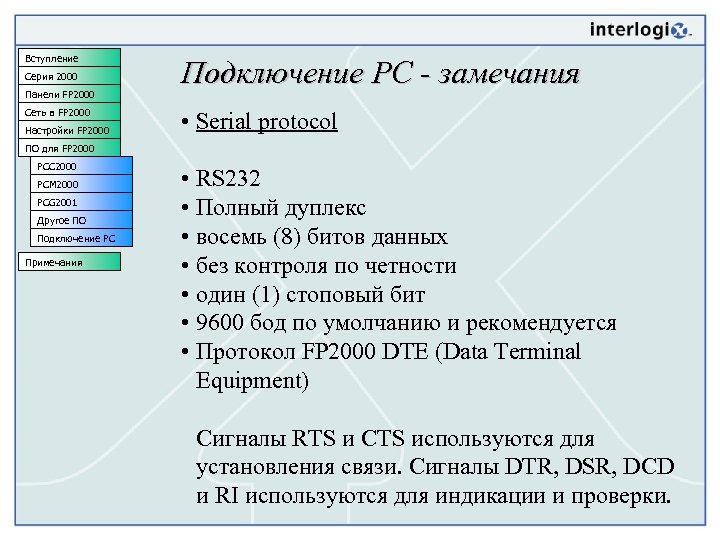

Вступление Серия 2000 Панели FP 2000 Сеть в FP 2000 Настройки FP 2000 Подключение PC - замечания • Serial protocol ПО для FP 2000 PCC 2000 PCM 2000 PCG 2001 Другое ПО Подключение PC Примечания • RS 232 • Полный дуплекс • восемь (8) битов данных • без контроля по четности • один (1) стоповый бит • 9600 бод по умолчанию и рекомендуется • Протокол FP 2000 DTE (Data Terminal Equipment) Сигналы RTS и CTS используются для установления связи. Сигналы DTR, DSR, DCD и RI используются для индикации и проверки.
