Встроенное качество. Сущность системы встроенного качества. Методы системы встроенного качества. Метод 6σ Галямов Радмир Встроенное качество. Сущность системы встроенного качества. Методы системы встроенного качества. Метод 6σ Галямов Радмир Ахатович

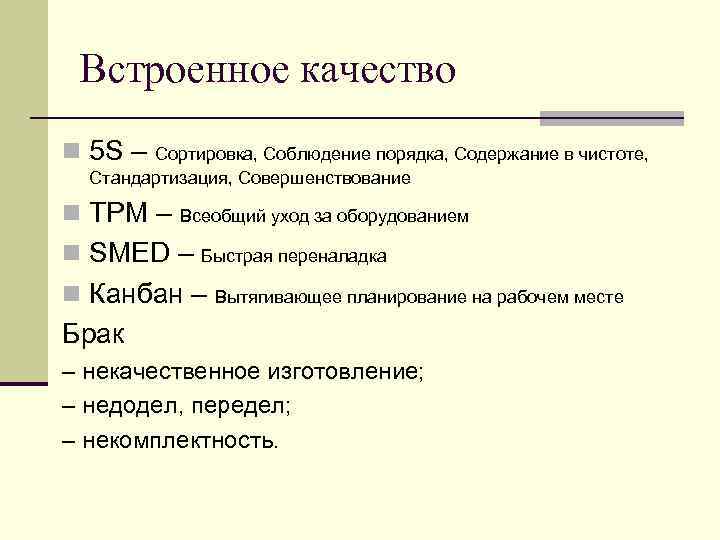

Встроенное качество n 5 S – Сортировка, Соблюдение порядка, Содержание в чистоте, Стандартизация, Совершенствование Встроенное качество n 5 S – Сортировка, Соблюдение порядка, Содержание в чистоте, Стандартизация, Совершенствование n TPM – Всеобщий уход за оборудованием n SMED – Быстрая переналадка n Канбан – Вытягивающее планирование на рабочем месте Брак – некачественное изготовление; – недодел, передел; – некомплектность.

Автономный контроль на рабочем месте – гарантия качества продукции Контролером качества (КК) и одновременно Автономный контроль на рабочем месте – гарантия качества продукции Контролером качества (КК) и одновременно гарантией качества (ГК) является разработка, проектирование, производство и обслуживание такой продукции, которая удовлетворяет требованиям потребителя при минимальных издержках

Эволюция задач системы контроля качества Контроль качества первоначально осуществлялся независимыми контролерами при помощи метода Эволюция задач системы контроля качества Контроль качества первоначально осуществлялся независимыми контролерами при помощи метода статистической выборки. Но затем стал применяться метод автономного контроля всех заготовок на рабочем месте, состоящий в автономном контроле дефектов непосредственно в производственном процессе самими его участниками. Теперь контроль качества стал на «Тойоте» всеобъемлющим и охватывает не только производственную сферу, но и все звенья функционального управления

Условие производства 100%-ной качественной продукции и допустимые отклонения Индекс стабильности технологического процесса Ср=а/6σ; Степень Условие производства 100%-ной качественной продукции и допустимые отклонения Индекс стабильности технологического процесса Ср=а/6σ; Степень отклонения β=в/(а/2) Условия, при которых не выпускаются бракованные детали: в+3σ<а/2 Или: Ср(1 -β)>1 Toyota - Ср≥ 1, 33

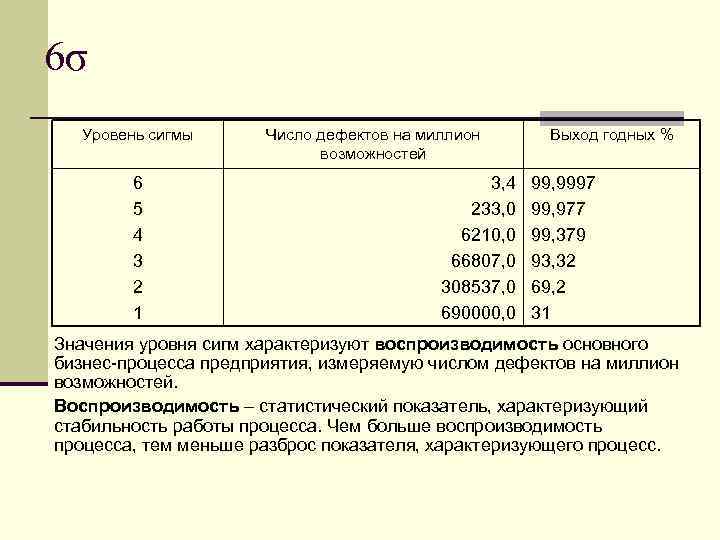

6σ Уровень сигмы 6 5 4 3 2 1 Число дефектов на миллион возможностей 6σ Уровень сигмы 6 5 4 3 2 1 Число дефектов на миллион возможностей 3, 4 233, 0 6210, 0 66807, 0 308537, 0 690000, 0 Выход годных % 99, 9997 99, 977 99, 379 93, 32 69, 2 31 Значения уровня сигм характеризуют воспроизводимость основного бизнес-процесса предприятия, измеряемую числом дефектов на миллион возможностей. Воспроизводимость – статистический показатель, характеризующий стабильность работы процесса. Чем больше воспроизводимость процесса, тем меньше разброс показателя, характеризующего процесс.

Операция обрубки прутка n Распределение длин в начальный момент НГД – нижняя граница допуска; Операция обрубки прутка n Распределение длин в начальный момент НГД – нижняя граница допуска; ВГД – верхняя граница допуска

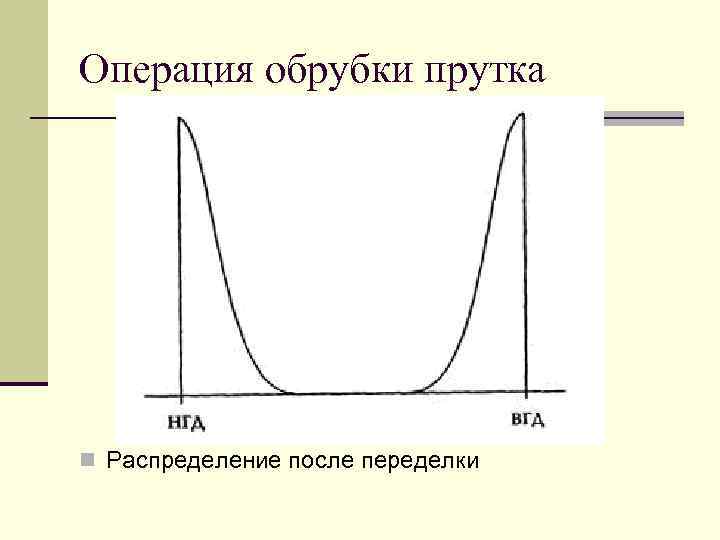

Операция обрубки прутка n Распределение после переделки Операция обрубки прутка n Распределение после переделки

Операция обрубки прутка n Распределение после улучшений Операция обрубки прутка n Распределение после улучшений

Схема достижения цели при автономном контроле качества на рабочем месте Автономизация подразумевает в равной Схема достижения цели при автономном контроле качества на рабочем месте Автономизация подразумевает в равной степени достижение таких целей, как снижение издержек на производство продукции, быстрая приспосабливаемость к изменению спроса, а также возрастание роли человека в производственном процессе

Автономный контроль качества n Снижение производственных издержек в результате сокращения рабочей силы n Приспосабливаемость Автономный контроль качества n Снижение производственных издержек в результате сокращения рабочей силы n Приспосабливаемость к изменениям спроса n Возрастание роли человеческого фактора

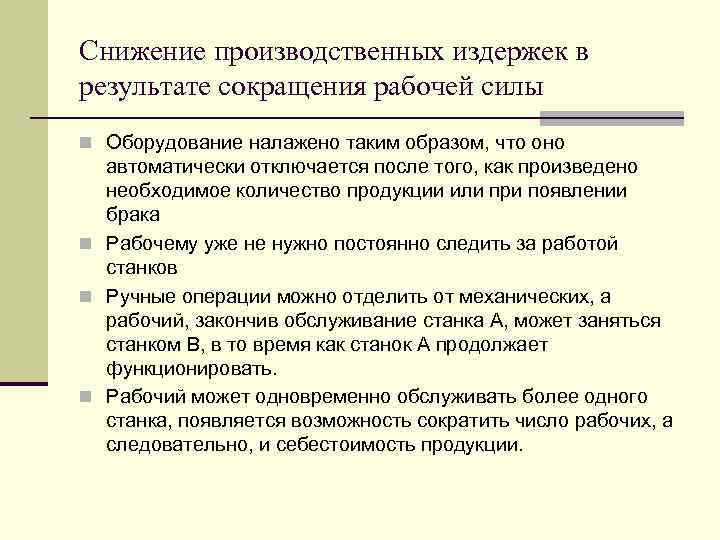

Снижение производственных издержек в результате сокращения рабочей силы n Оборудование налажено таким образом, что Снижение производственных издержек в результате сокращения рабочей силы n Оборудование налажено таким образом, что оно автоматически отключается после того, как произведено необходимое количество продукции или при появлении брака n Рабочему уже не нужно постоянно следить за работой станков n Ручные операции можно отделить от механических, а рабочий, закончив обслуживание станка А, может заняться станком В, в то время как станок А продолжает функционировать. n Рабочий может одновременно обслуживать более одного станка, появляется возможность сократить число рабочих, а следовательно, и себестоимость продукции.

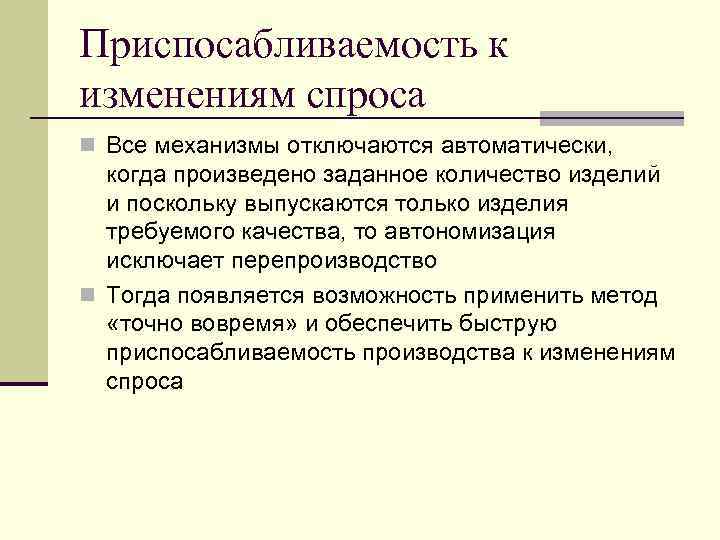

Приспосабливаемость к изменениям спроса n Все механизмы отключаются автоматически, когда произведено заданное количество изделий Приспосабливаемость к изменениям спроса n Все механизмы отключаются автоматически, когда произведено заданное количество изделий и поскольку выпускаются только изделия требуемого качества, то автономизация исключает перепроизводство n Тогда появляется возможность применить метод «точно вовремя» и обеспечить быструю приспосабливаемость производства к изменениям спроса

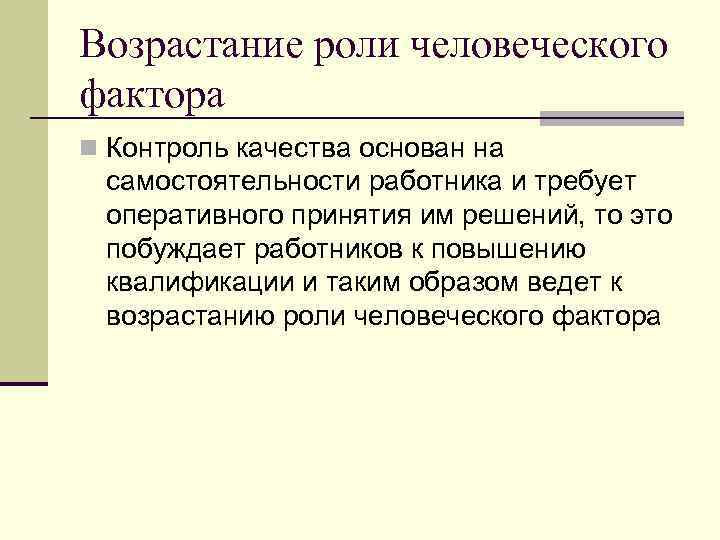

Возрастание роли человеческого фактора n Контроль качества основан на самостоятельности работника и требует оперативного Возрастание роли человеческого фактора n Контроль качества основан на самостоятельности работника и требует оперативного принятия им решений, то это побуждает работников к повышению квалификации и таким образом ведет к возрастанию роли человеческого фактора

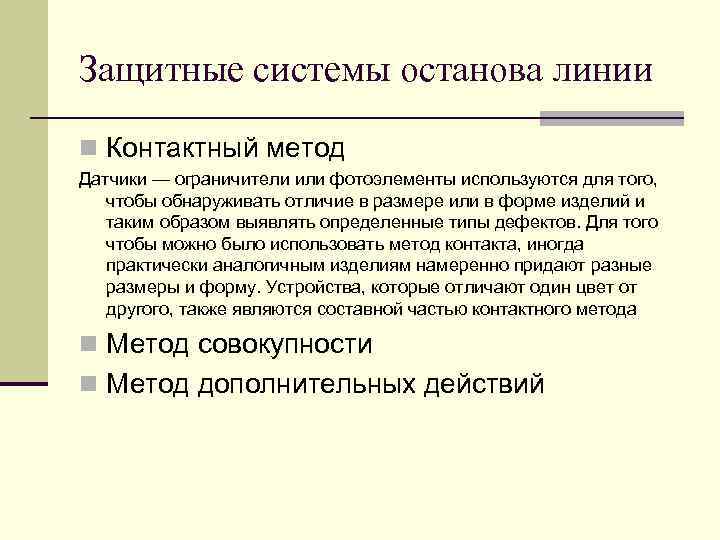

Защитные системы останова линии n Контактный метод Датчики — ограничители или фотоэлементы используются для Защитные системы останова линии n Контактный метод Датчики — ограничители или фотоэлементы используются для того, чтобы обнаруживать отличие в размере или в форме изделий и таким образом выявлять определенные типы дефектов. Для того чтобы можно было использовать метод контакта, иногда практически аналогичным изделиям намеренно придают разные размеры и форму. Устройства, которые отличают один цвет от другого, также являются составной частью контактного метода n Метод совокупности n Метод дополнительных действий

Защитные системы останова линии n Контактный метод n Метод совокупности В отличие от контактного Защитные системы останова линии n Контактный метод n Метод совокупности В отличие от контактного метода, который направлен главным образом на то, чтобы установить наличие определенного признака изделия, либо на то, чтобы удостовериться, что контролируемая операция была правильно выполнена, метод совокупности используется для того, чтобы обеспечить выполнение всех этапов операции. Защитная система, основанная на этом методе, используется, например, для того, чтобы гарантировать, что рабочий вложил в упаковочную коробку все необходимые детали и инструкцию n Метод дополнительных действий

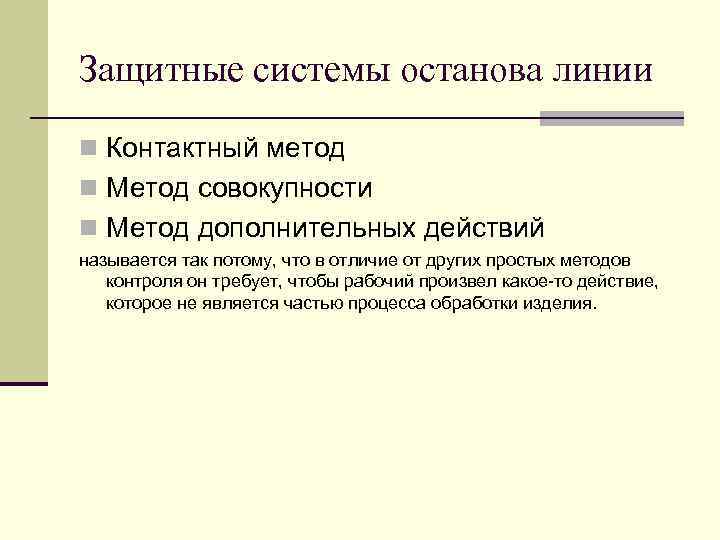

Защитные системы останова линии n Контактный метод n Метод совокупности n Метод дополнительных действий Защитные системы останова линии n Контактный метод n Метод совокупности n Метод дополнительных действий называется так потому, что в отличие от других простых методов контроля он требует, чтобы рабочий произвел какое-то действие, которое не является частью процесса обработки изделия.

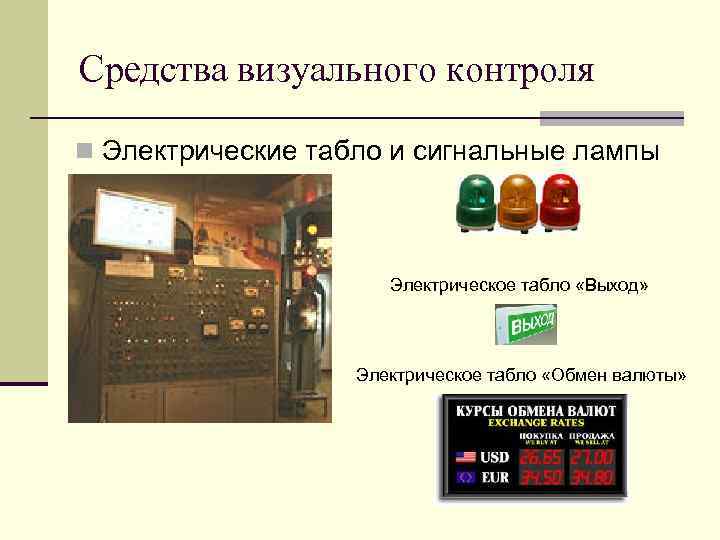

Средства визуального контроля n Электрические табло и сигнальные лампы Электрическое табло «Выход» Электрическое табло Средства визуального контроля n Электрические табло и сигнальные лампы Электрическое табло «Выход» Электрическое табло «Обмен валюты»

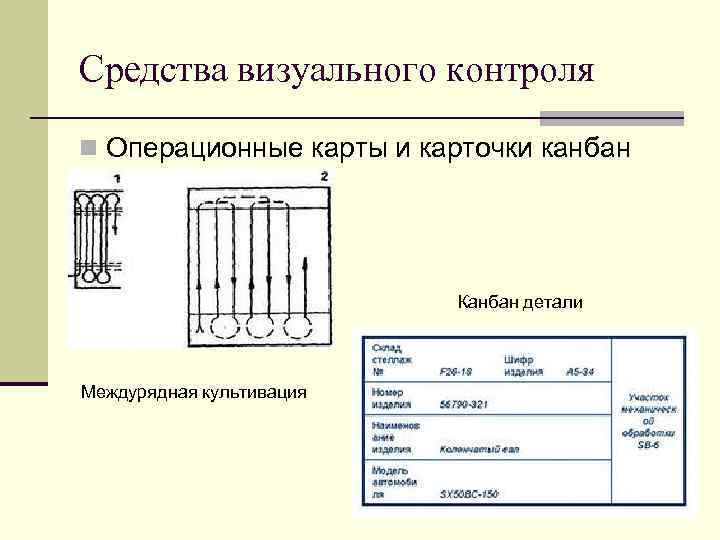

Средства визуального контроля n Операционные карты и карточки канбан Канбан детали Междурядная культивация Средства визуального контроля n Операционные карты и карточки канбан Канбан детали Междурядная культивация

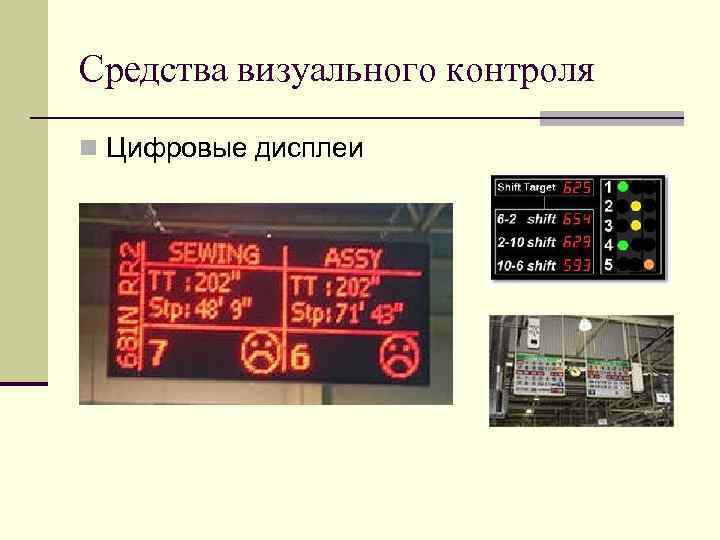

Средства визуального контроля n Цифровые дисплеи Средства визуального контроля n Цифровые дисплеи

Средства визуального контроля n Указательные карточки складирования и производственных запасов Средства визуального контроля n Указательные карточки складирования и производственных запасов

Схема действия системы визуального контроля Системы визуального контроля эффективны в достижении автономизации, но, как Схема действия системы визуального контроля Системы визуального контроля эффективны в достижении автономизации, но, как и другие методы контроля качества, они только фиксируют неполадки

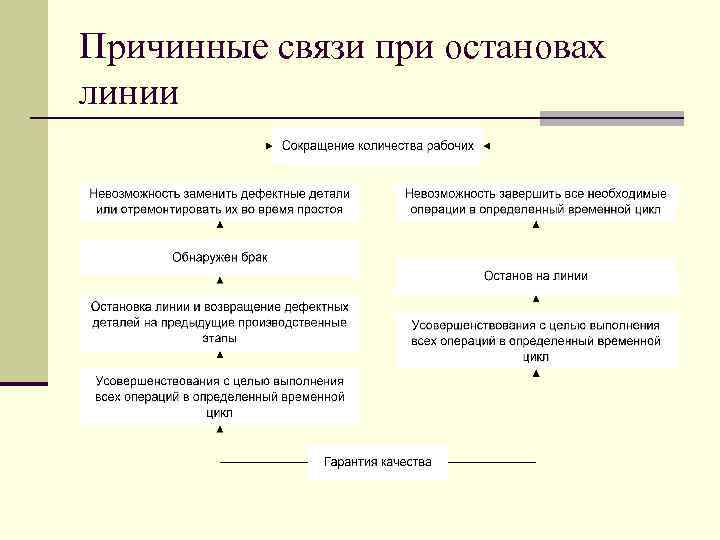

Причинные связи при остановах линии Причинные связи при остановах линии

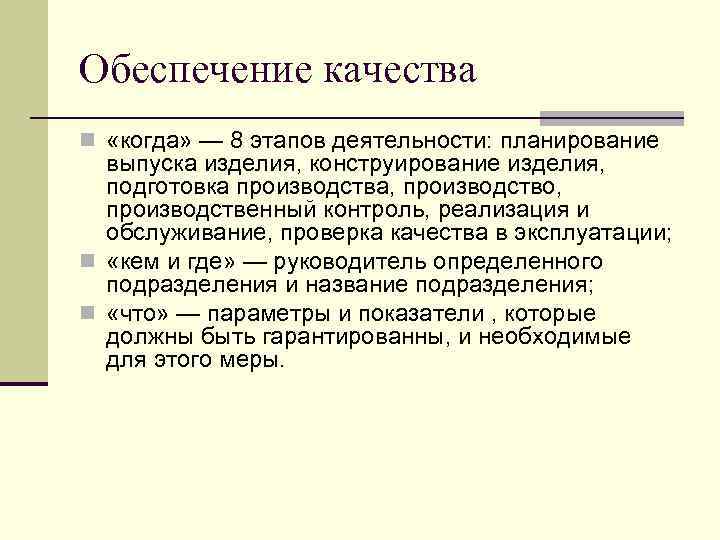

Обеспечение качества n «когда» — 8 этапов деятельности: планирование выпуска изделия, конструирование изделия, подготовка Обеспечение качества n «когда» — 8 этапов деятельности: планирование выпуска изделия, конструирование изделия, подготовка производства, производство, производственный контроль, реализация и обслуживание, проверка качества в эксплуатации; n «кем и где» — руководитель определенного подразделения и название подразделения; n «что» — параметры и показатели , которые должны быть гарантированны, и необходимые для этого меры.

Применение устройств пока-ёкэ Применение устройств пока-ёкэ

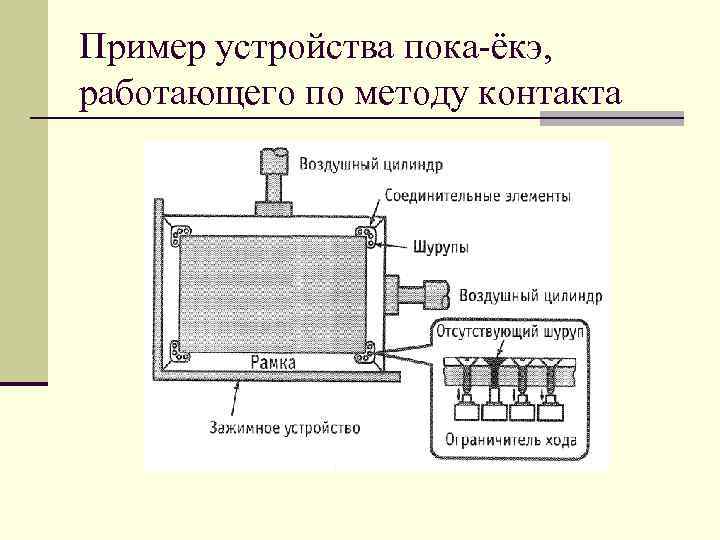

Пример устройства пока-ёкэ, работающего по методу контакта Пример устройства пока-ёкэ, работающего по методу контакта

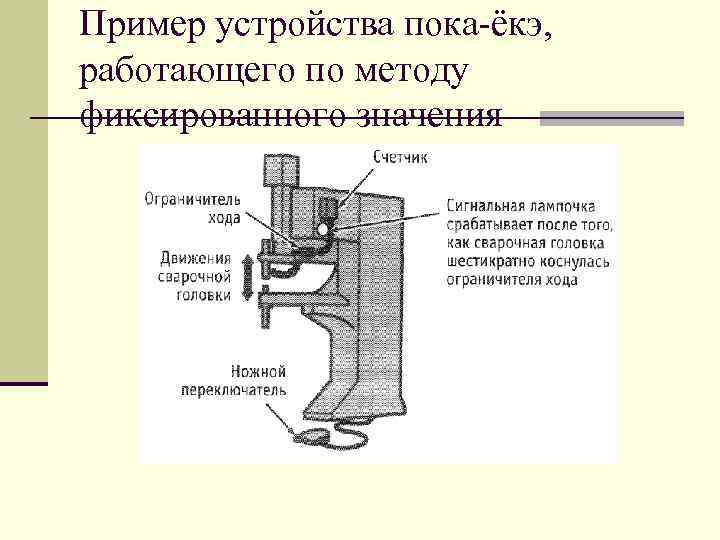

Пример устройства пока-ёкэ, работающего по методу фиксированного значения Пример устройства пока-ёкэ, работающего по методу фиксированного значения

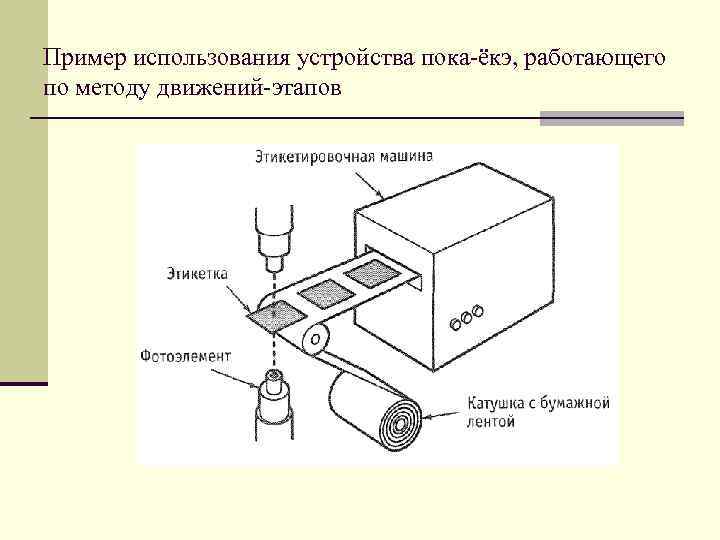

Пример использования устройства пока-ёкэ, работающего по методу движений-этапов Пример использования устройства пока-ёкэ, работающего по методу движений-этапов

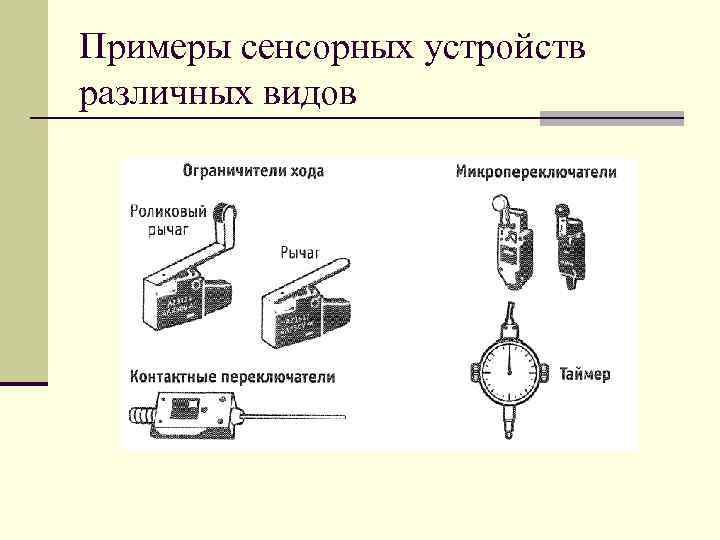

Примеры сенсорных устройств различных видов Примеры сенсорных устройств различных видов

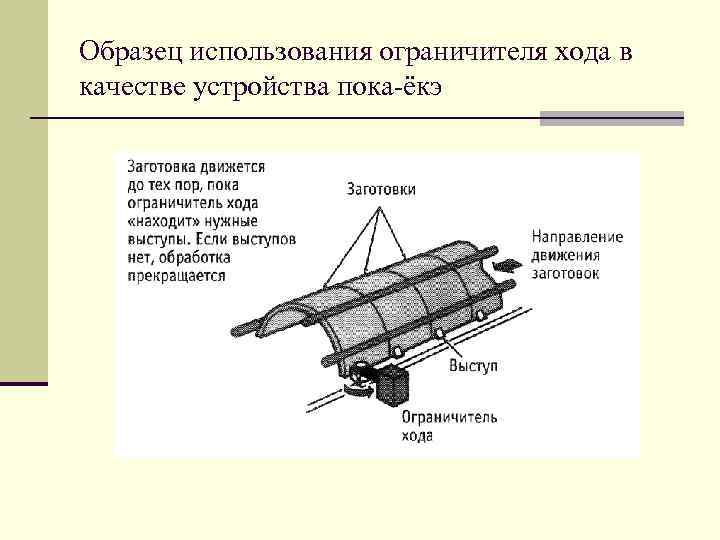

Образец использования ограничителя хода в качестве устройства пока-ёкэ Образец использования ограничителя хода в качестве устройства пока-ёкэ

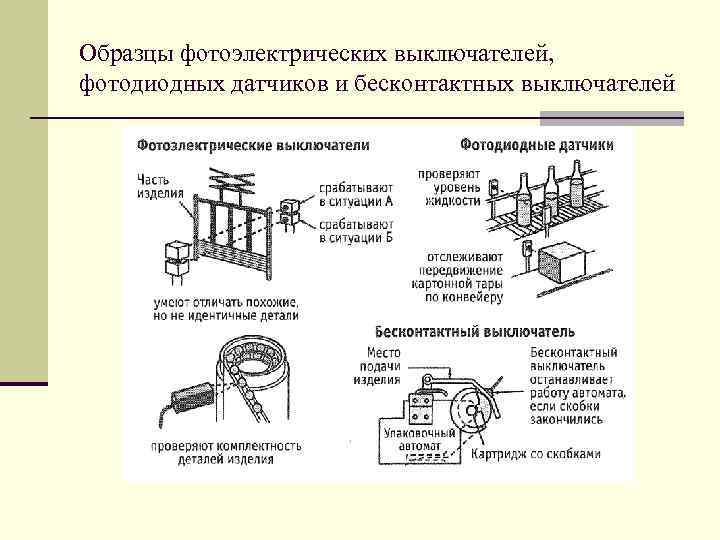

Образцы фотоэлектрических выключателей, фотодиодных датчиков и бесконтактных выключателей Образцы фотоэлектрических выключателей, фотодиодных датчиков и бесконтактных выключателей

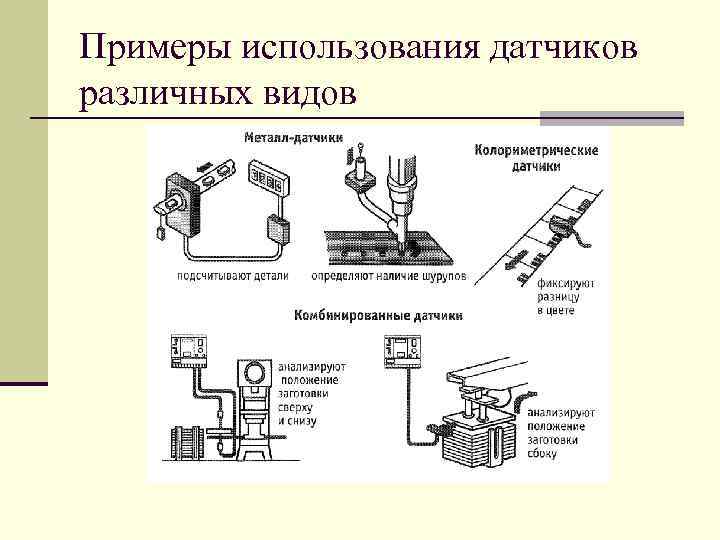

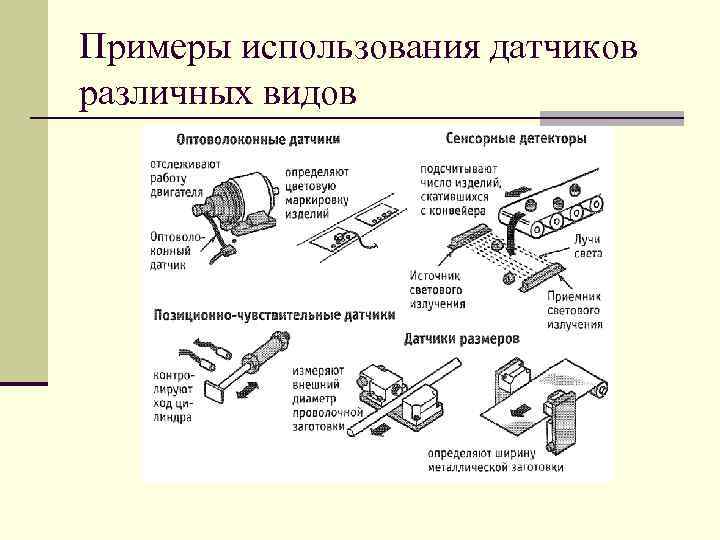

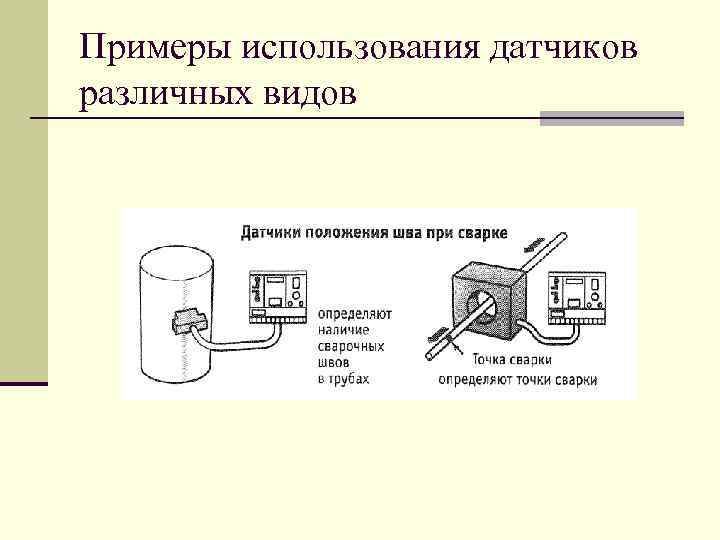

Примеры использования датчиков различных видов Примеры использования датчиков различных видов

Примеры использования датчиков различных видов Примеры использования датчиков различных видов

Примеры использования датчиков различных видов Примеры использования датчиков различных видов

Примеры использования датчиков различных видов Примеры использования датчиков различных видов

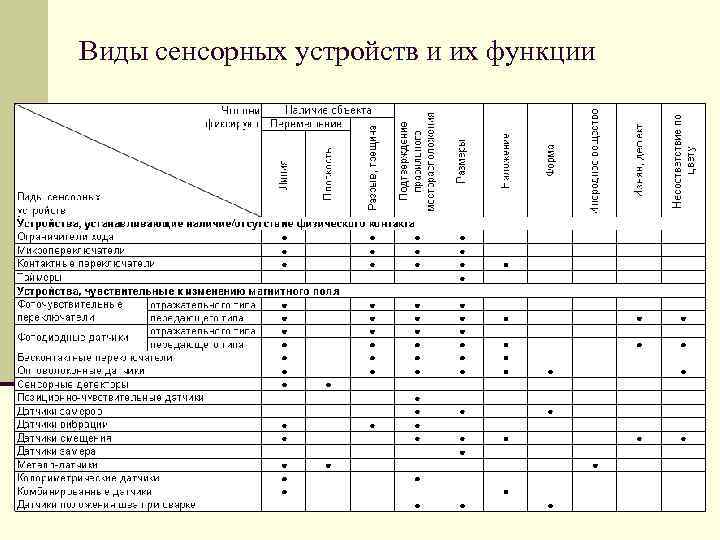

Виды сенсорных устройств и их функции Виды сенсорных устройств и их функции

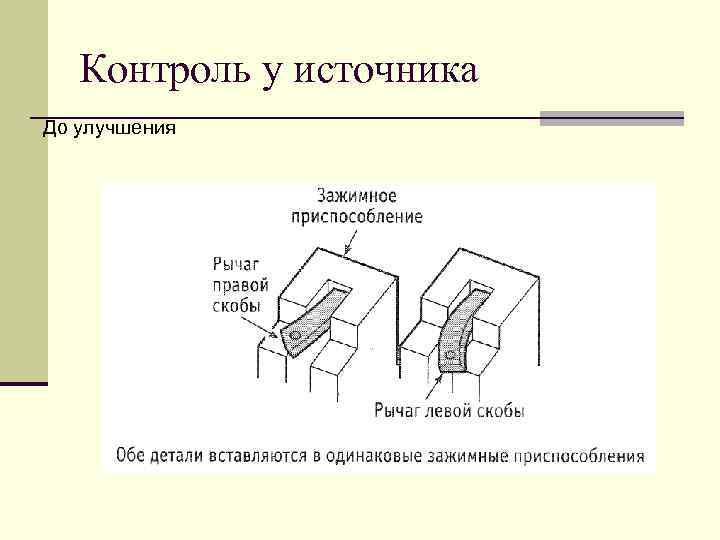

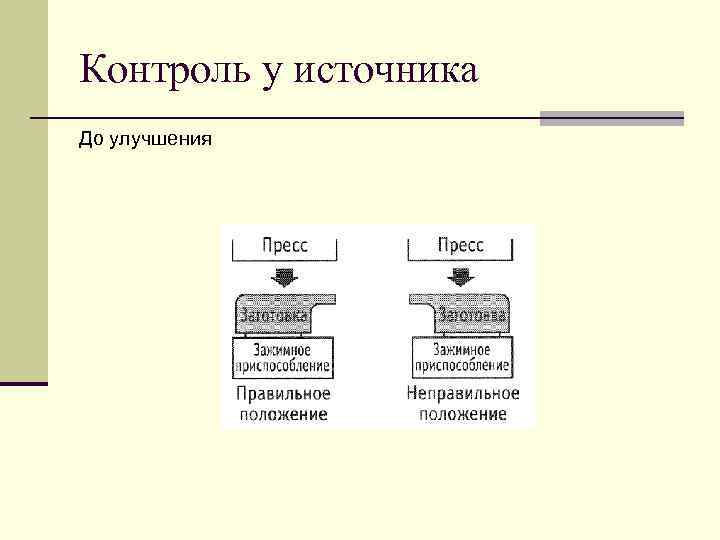

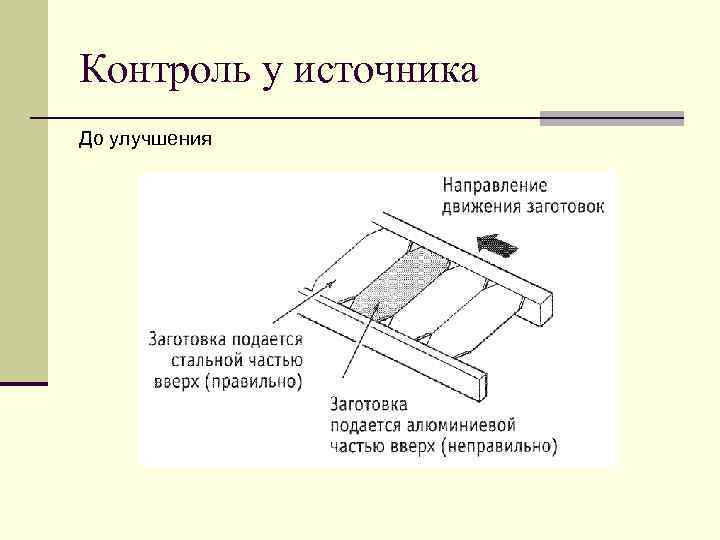

Контроль у источника До улучшения Контроль у источника До улучшения

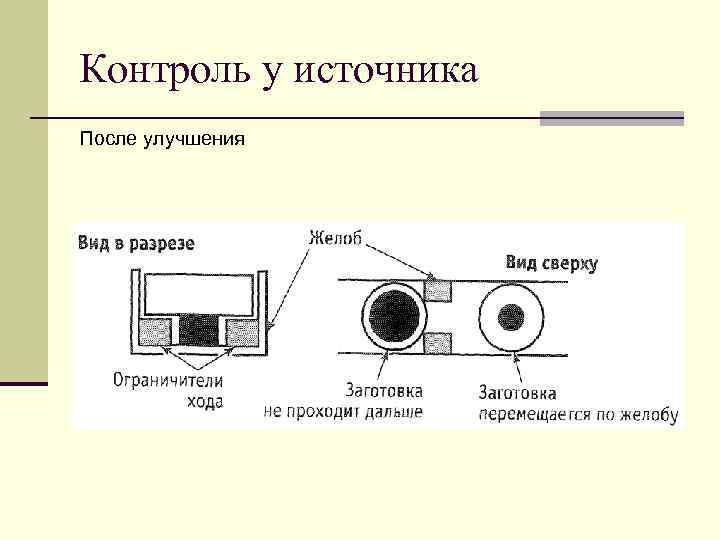

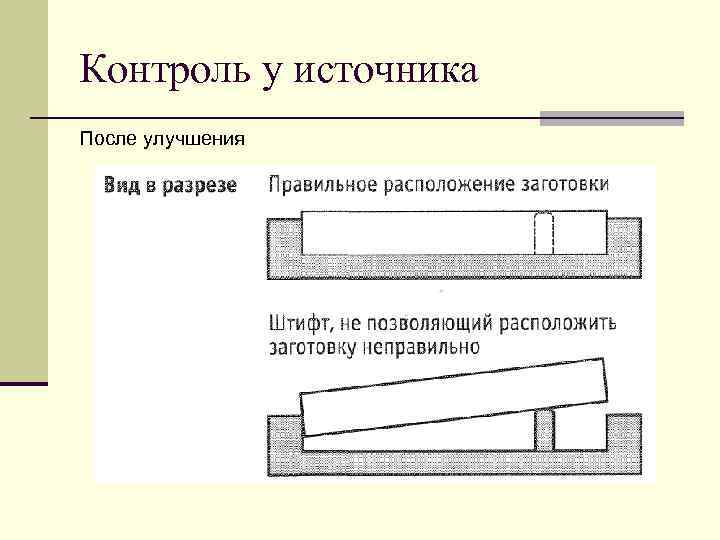

Контроль у источника После улучшения Контроль у источника После улучшения

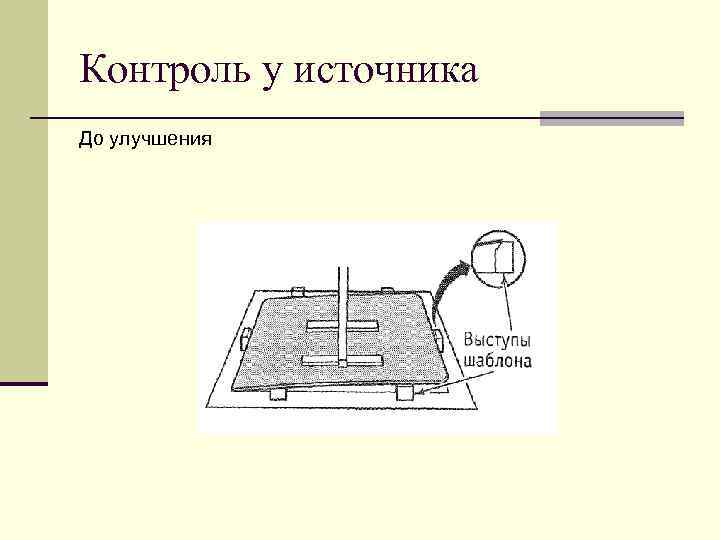

Контроль у источника До улучшения Контроль у источника До улучшения

Контроль у источника После улучшения Контроль у источника После улучшения

Контроль у источника До улучшения Контроль у источника До улучшения

Контроль у источника После улучшения Контроль у источника После улучшения

Контроль у источника До улучшения Контроль у источника До улучшения

Контроль у источника После улучшения Контроль у источника После улучшения

Контроль у источника До улучшения Контроль у источника До улучшения

Контроль у источника После улучшения Контроль у источника После улучшения

Контроль у источника До улучшения Контроль у источника До улучшения

Контроль у источника После улучшения Контроль у источника После улучшения

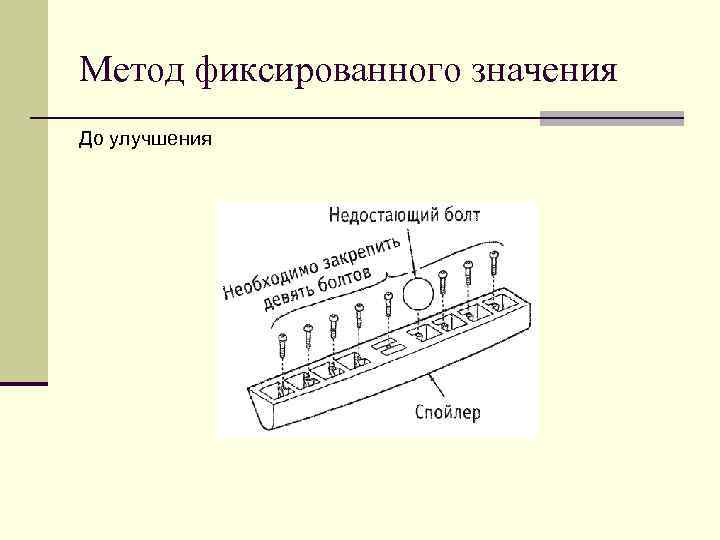

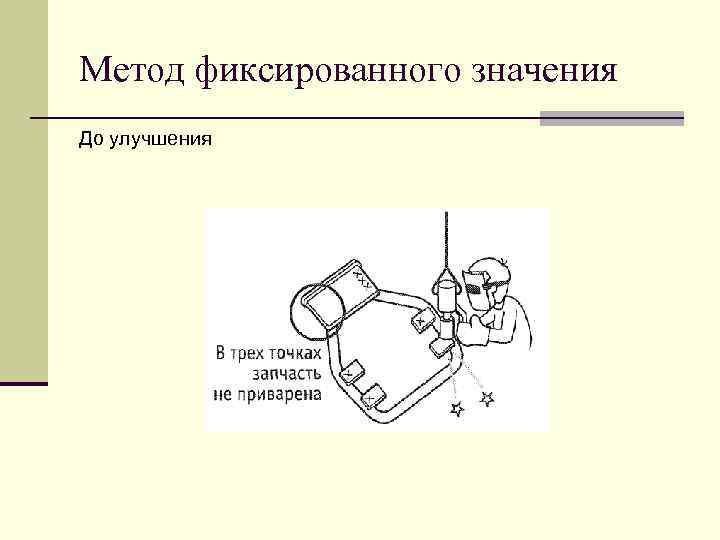

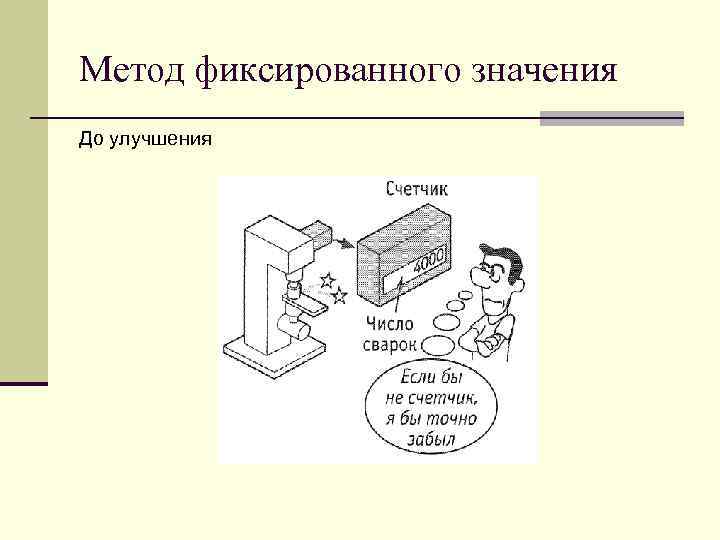

Метод фиксированного значения До улучшения Метод фиксированного значения До улучшения

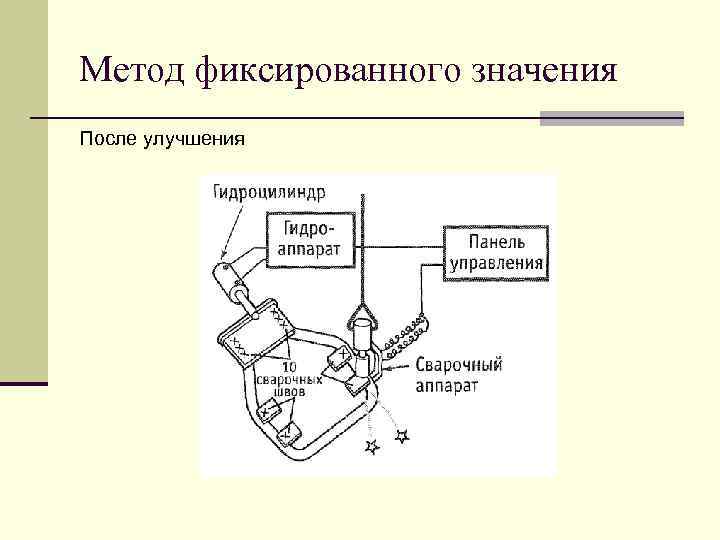

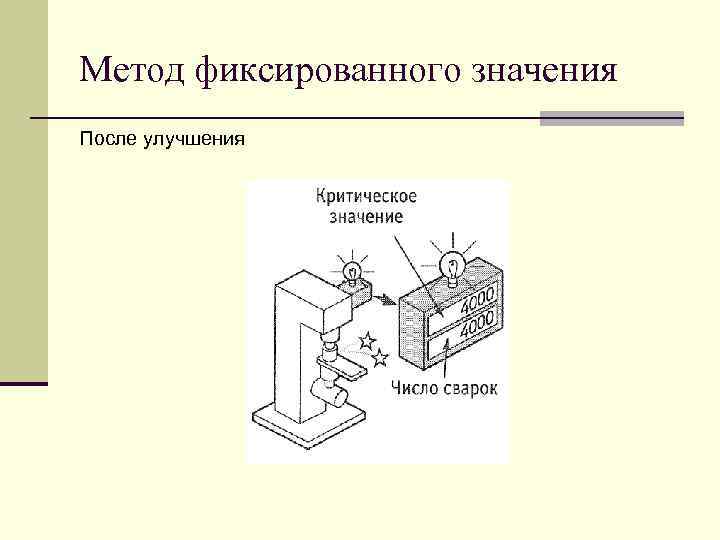

Метод фиксированного значения После улучшения Метод фиксированного значения После улучшения

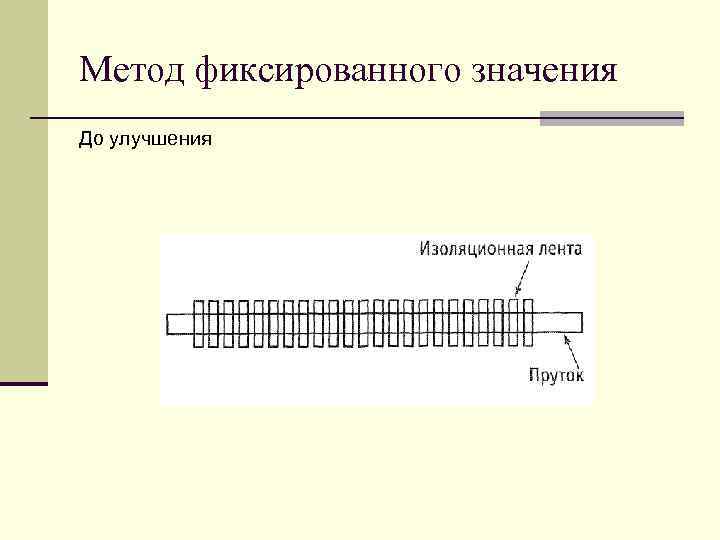

Метод фиксированного значения До улучшения Метод фиксированного значения До улучшения

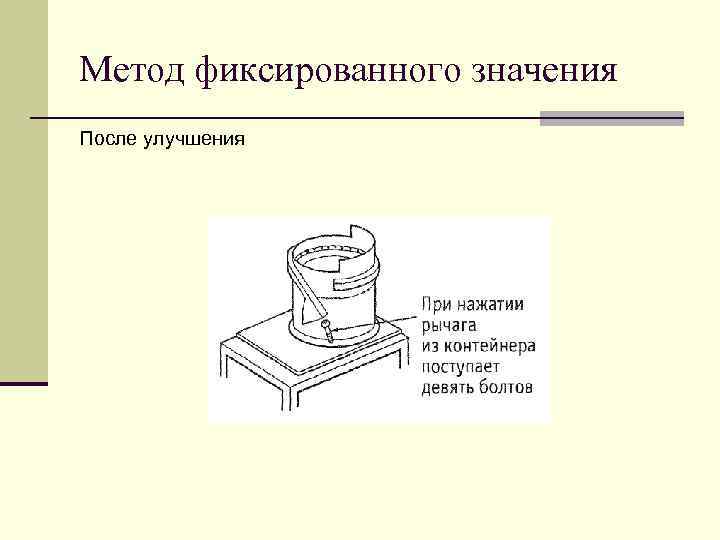

Метод фиксированного значения После улучшения Метод фиксированного значения После улучшения

Метод фиксированного значения До улучшения Метод фиксированного значения До улучшения

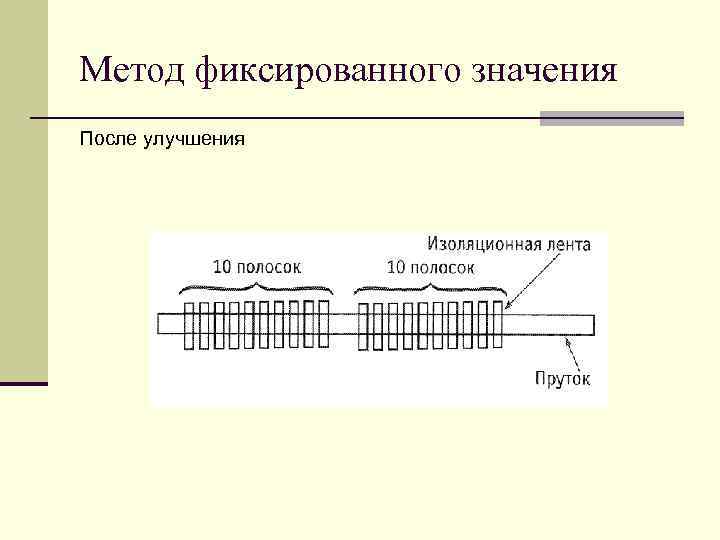

Метод фиксированного значения После улучшения Метод фиксированного значения После улучшения

Метод фиксированного значения До улучшения Метод фиксированного значения До улучшения

Метод фиксированного значения После улучшения Метод фиксированного значения После улучшения

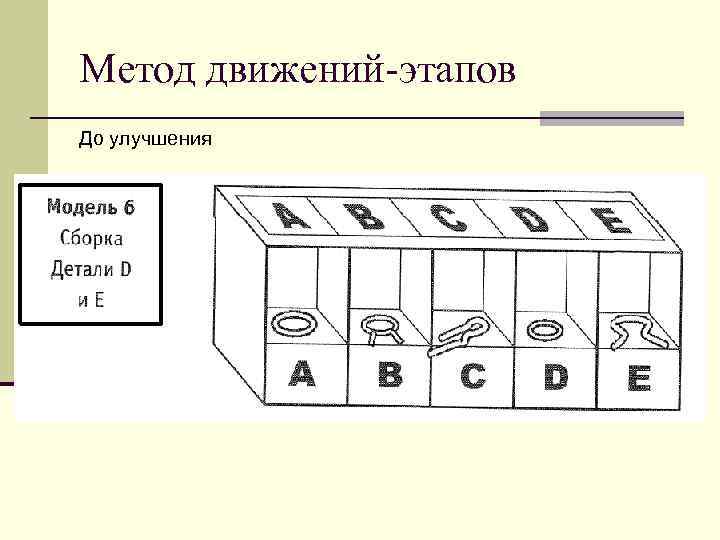

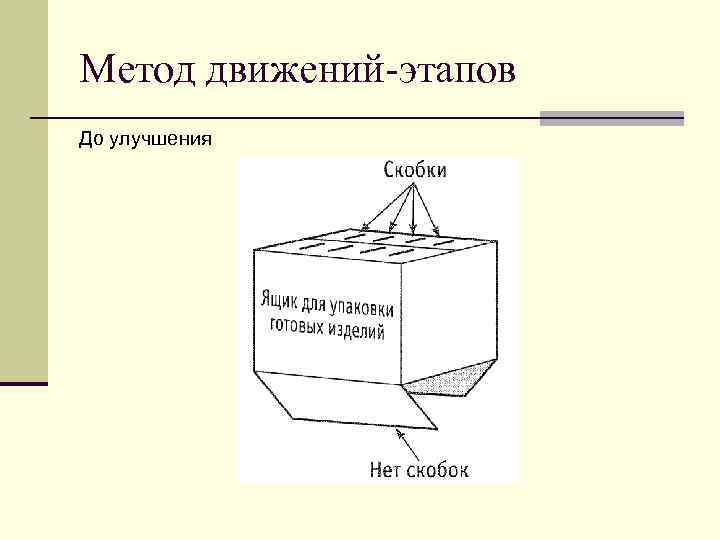

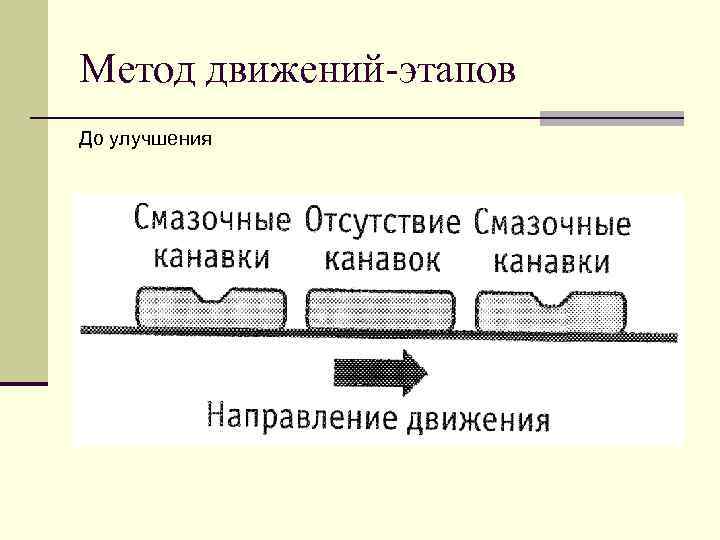

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

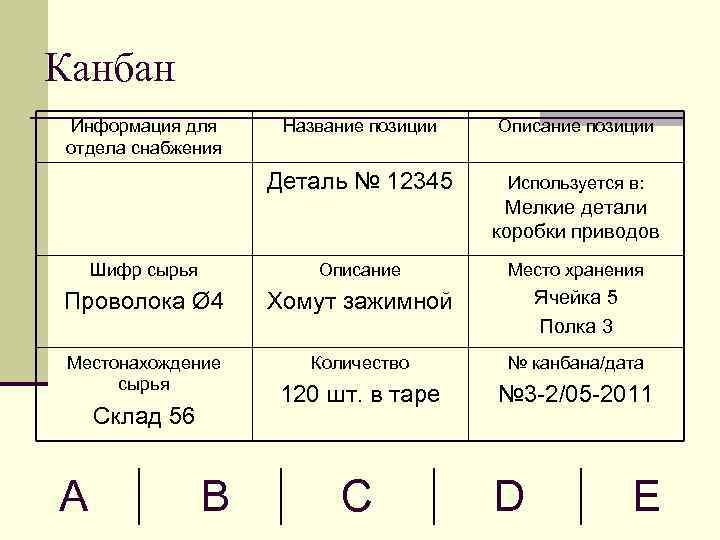

Канбан Информация для отдела снабжения Название позиции Описание позиции Деталь № 12345 Используется в: Канбан Информация для отдела снабжения Название позиции Описание позиции Деталь № 12345 Используется в: Мелкие детали коробки приводов Шифр сырья Описание Место хранения Проволока Ø 4 Хомут зажимной Ячейка 5 Полка 3 Местонахождение сырья Количество № канбана/дата 120 шт. в таре № 3 -2/05 -2011 Склад 56 А B C D E

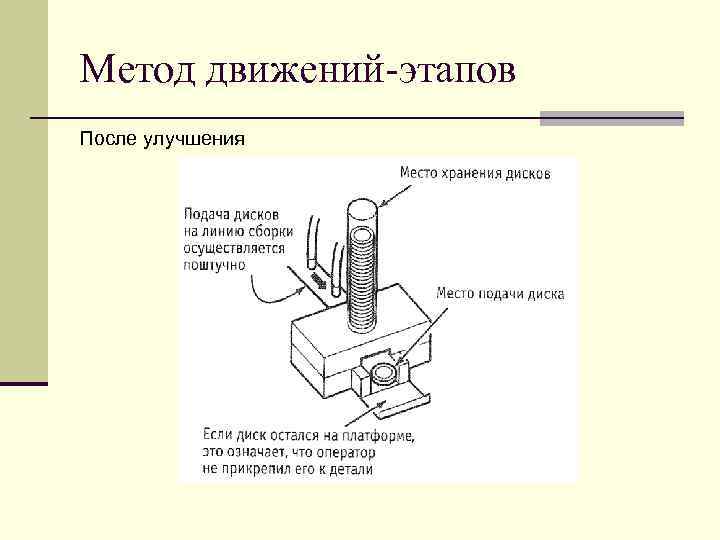

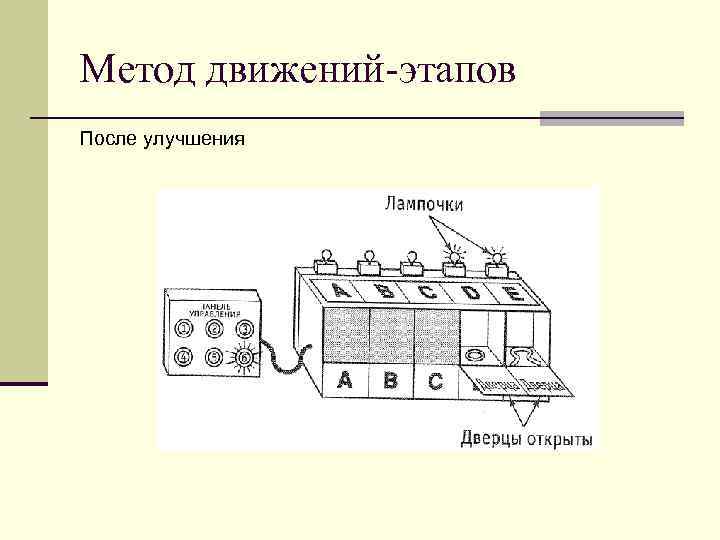

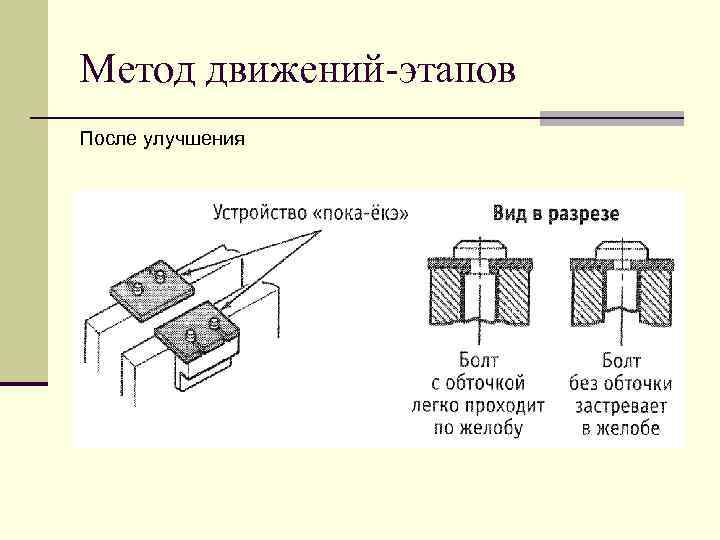

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

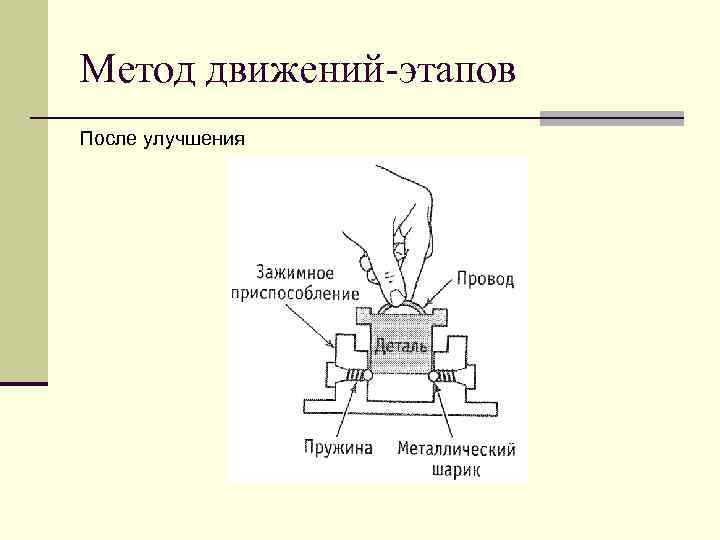

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

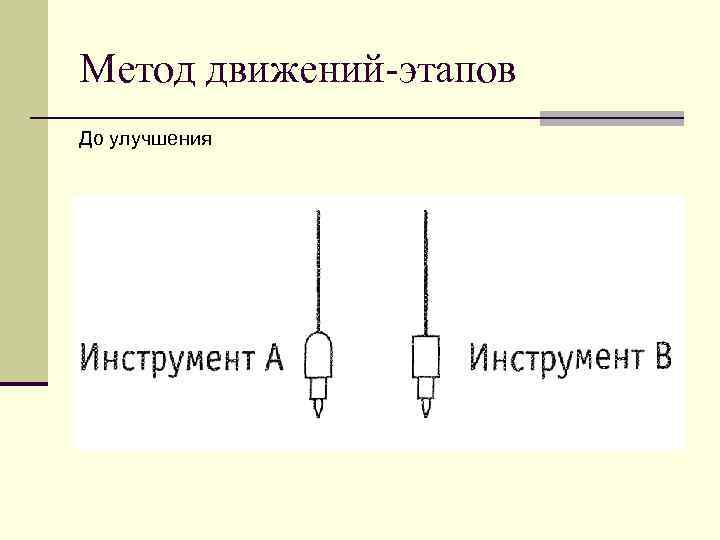

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

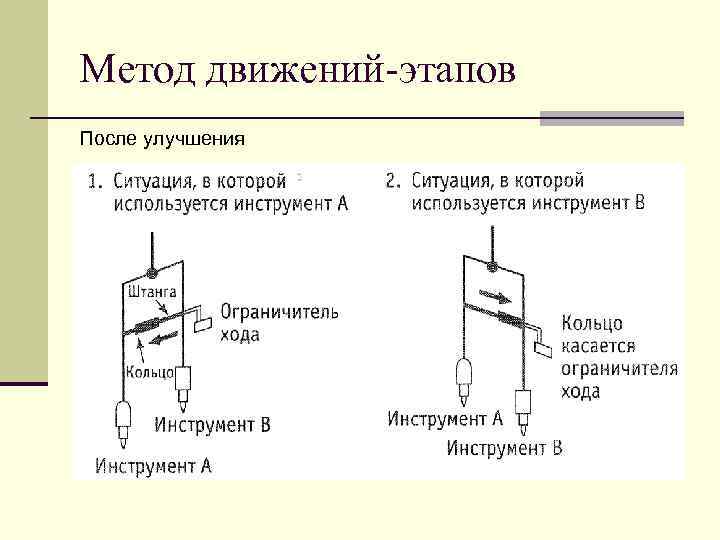

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

Метод движений-этапов До улучшения Метод движений-этапов До улучшения

Метод движений-этапов После улучшения Метод движений-этапов После улучшения

Заключение n Что может сделать работу лучше? n Заинтересованность коллег Спасибо за внимание! Заключение n Что может сделать работу лучше? n Заинтересованность коллег Спасибо за внимание!
