Вскрытие рабочих горизонтов карьера 1

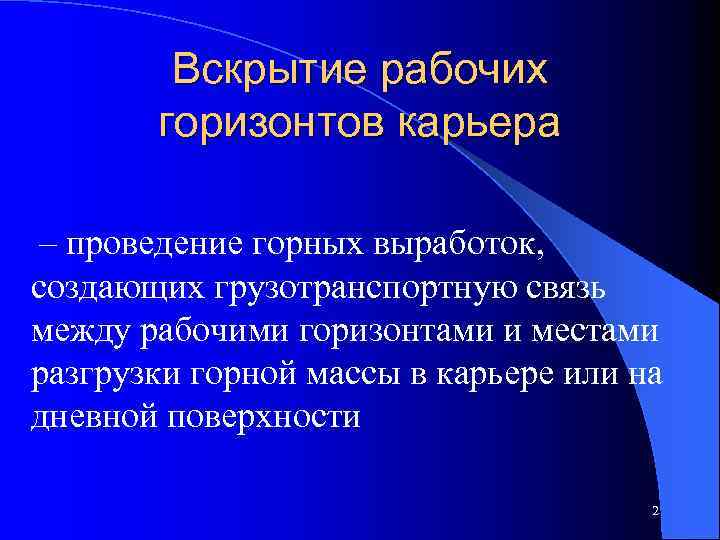

Вскрытие рабочих горизонтов карьера – проведение горных выработок, создающих грузотранспортную связь между рабочими горизонтами и местами разгрузки горной массы в карьере или на дневной поверхности 2
Вскрывающие выработки – открытые или подземные горные выработки, предназначенные для обеспечения транспортного доступа к рабочим горизонтам карьера. 3
Вскрывающие выработки: • • • Траншея Полутраншея Котлован Ствол Тоннель 4

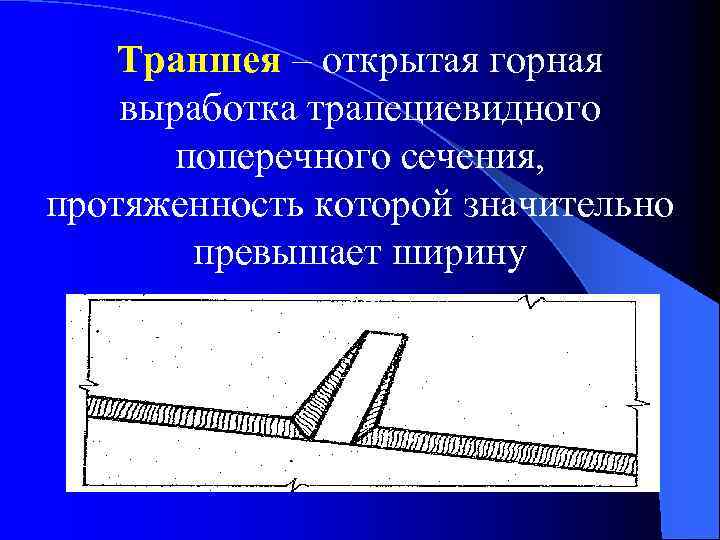

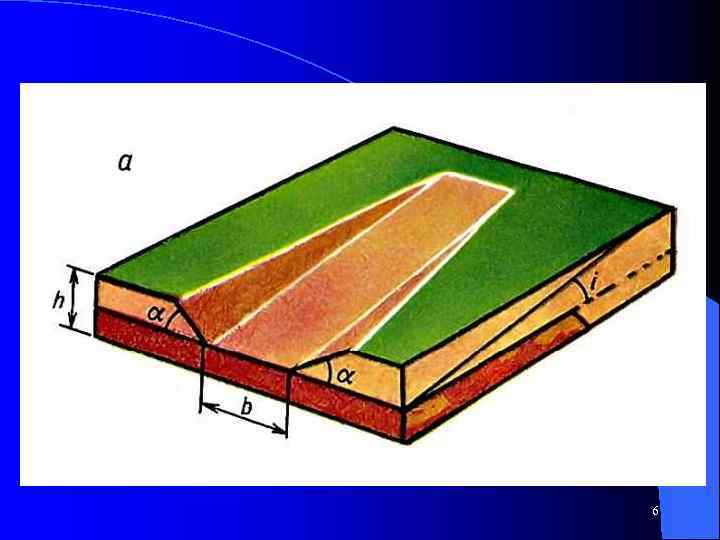

Траншея – открытая горная выработка трапециевидного поперечного сечения, протяженность которой значительно превышает ширину
6
7

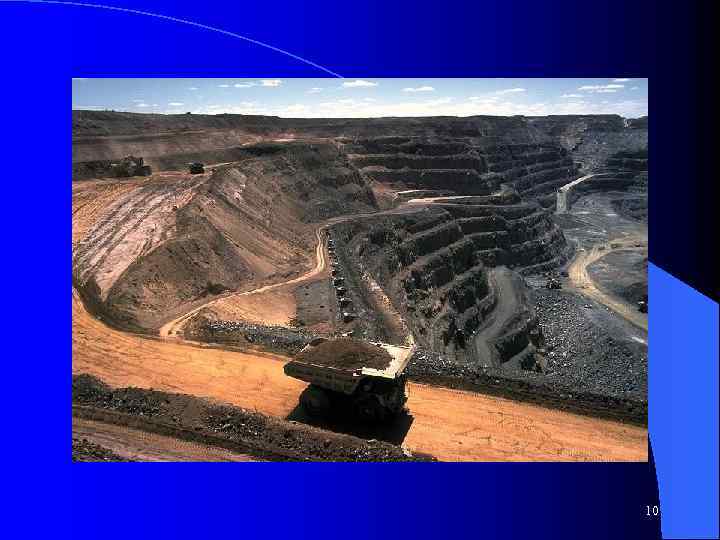

Полутраншея – открытая горизонтальная или наклонная горная выработка, проведенная по косогору или борту карьера, поперечное сечение траншея имеет форму треугольника или ступени
9
10

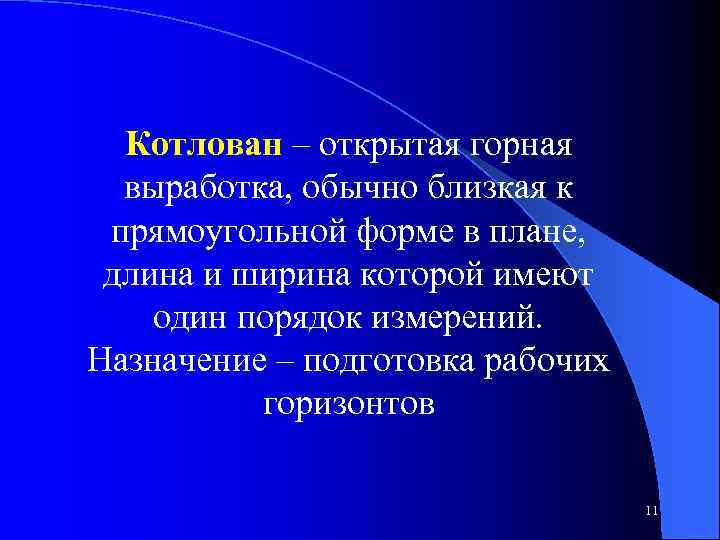

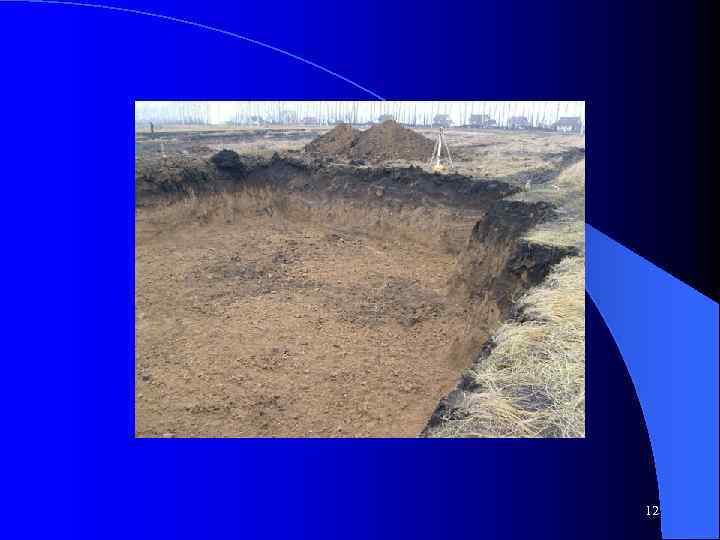

Котлован – открытая горная выработка, обычно близкая к прямоугольной форме в плане, длина и ширина которой имеют один порядок измерений. Назначение – подготовка рабочих горизонтов 11
12

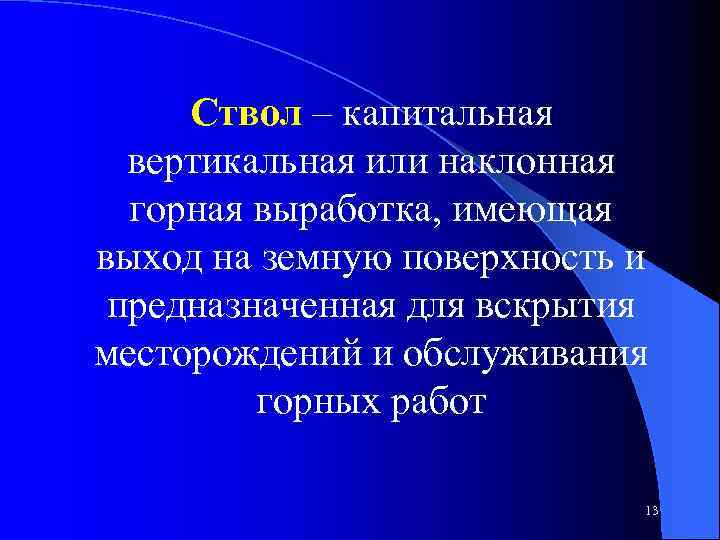

Ствол – капитальная вертикальная или наклонная горная выработка, имеющая выход на земную поверхность и предназначенная для вскрытия месторождений и обслуживания горных работ 13

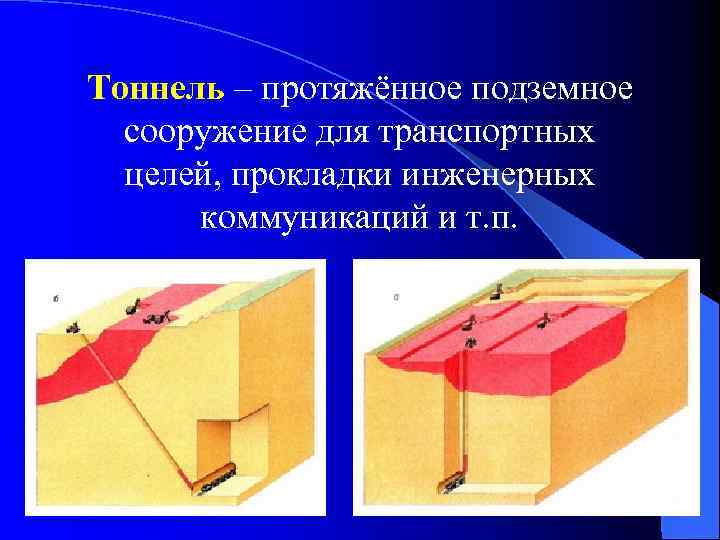

Тоннель – протяжённое подземное сооружение для транспортных целей, прокладки инженерных коммуникаций и т. п. 14
Типы горных выработок Капитальная траншея – открытая наклонная горная выработка, предназначенная для вскрытия рабочих горизонтов. Разрезная траншея – горизонтальная горная выработка, предназначенная для создания первоначального фронта работ и размещения горного и транспортного оборудования. 15

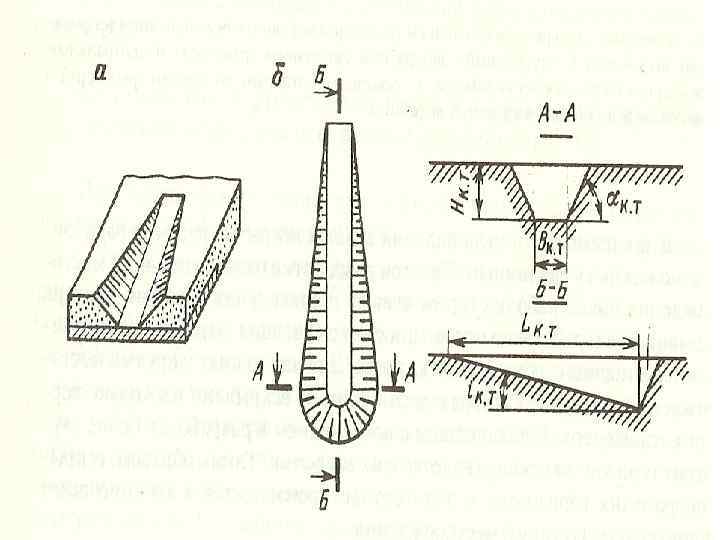

Рис 1 16
1 – полутраншея (капитальная траншея); 2 – разрезная траншея; 3 – контур карьера Рис 2 17

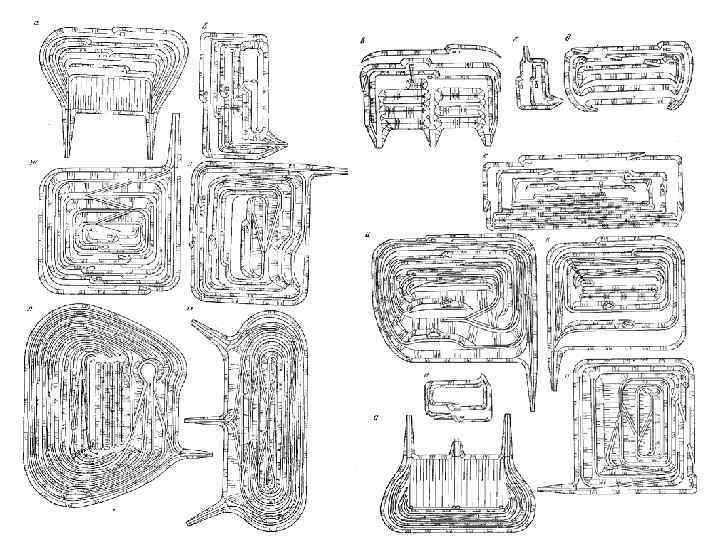

Классификация способов вскрытия • по положению вскрывающих выработок относительно конечного контура; • по числу обслуживаемых горизонтов; • по стационарности выработок; • по наклону выработок; • по характеру движения транспортных средств на уступе. 18

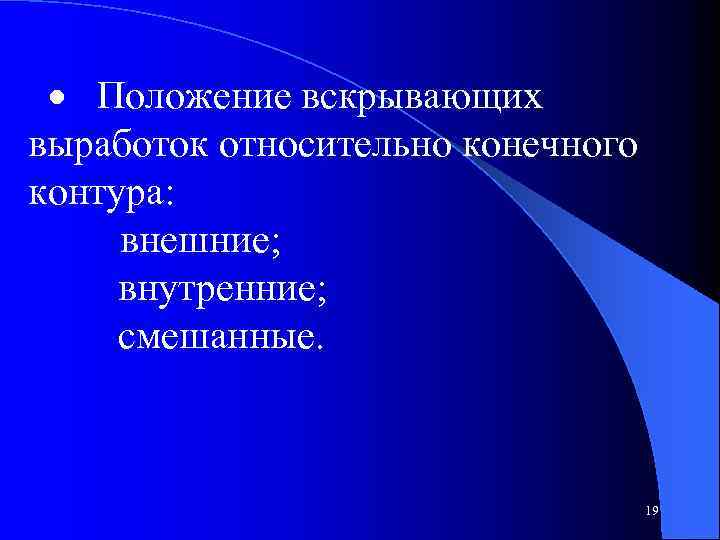

· Положение вскрывающих выработок относительно конечного контура: внешние; внутренние; смешанные. 19

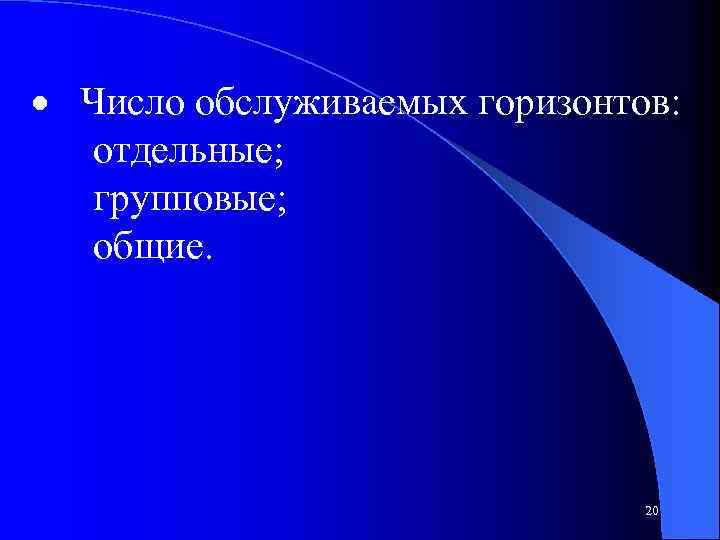

· Число обслуживаемых горизонтов: отдельные; групповые; общие. 20

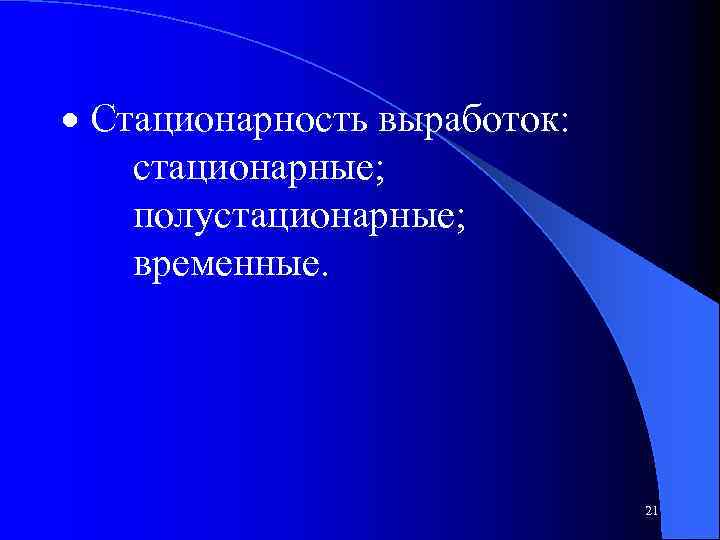

· Стационарность выработок: стационарные; полустационарные; временные. 21

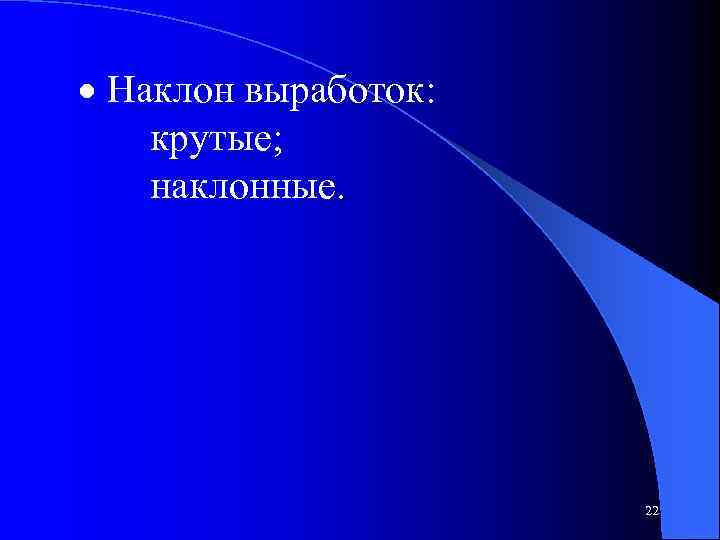

· Наклон выработок: крутые; наклонные. 22

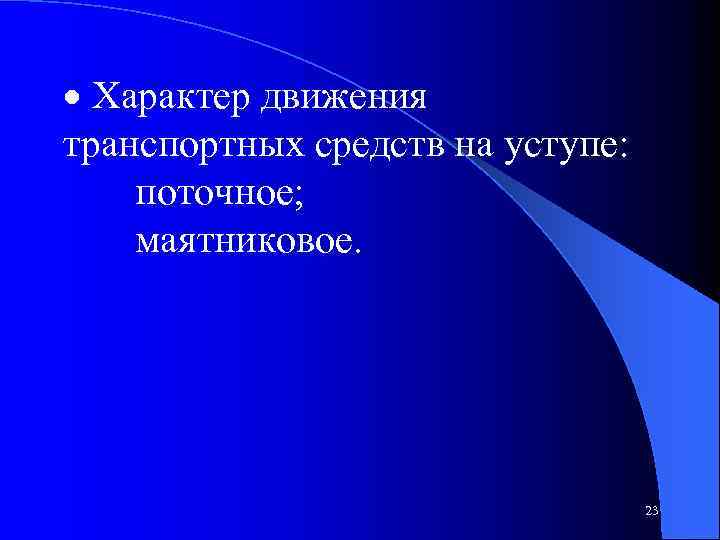

· Характер движения транспортных средств на уступе: поточное; маятниковое. 23
