Всероссийская молодежная конференция «Актуальные проблемы нано- и микроэлектроники» НАДМОЛЕКУЛЯРНАЯ СТРУКТУРА НАНОСТРУКТУРИРОВАННЫХ ПЛЕНОК ПОЛИДИФЕНИЛЕНФТАЛИДА (ПДФ) Байбулова Г. Ш. , Галиев А. Ф. , Жданов Э. Р. , Корнилов В. М. , Калимуллина Л. Р. 25 -28 сентября 2012 года –Уфа, Баш. ГУ 1
Содержание n n n Мотивация Цель работы и задачи Квантово-химические исследования АСМ исследования Выводы 2

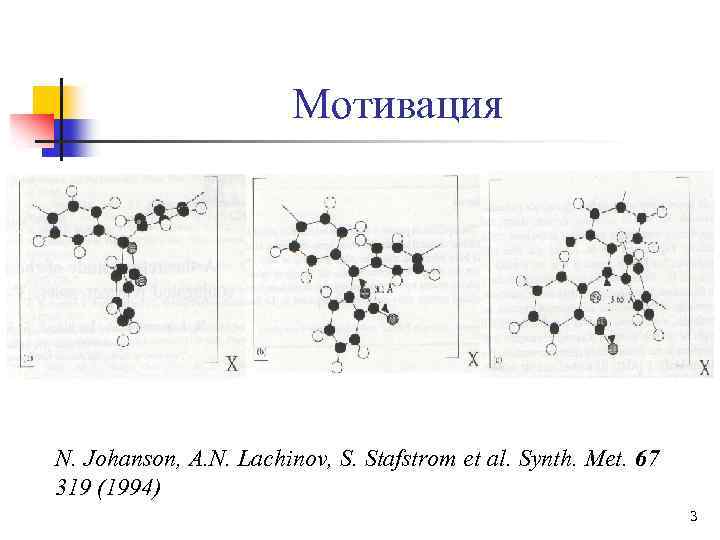

Мотивация N. Johanson, A. N. Lachinov, S. Stafstrom et al. Synth. Met. 67 319 (1994) 3

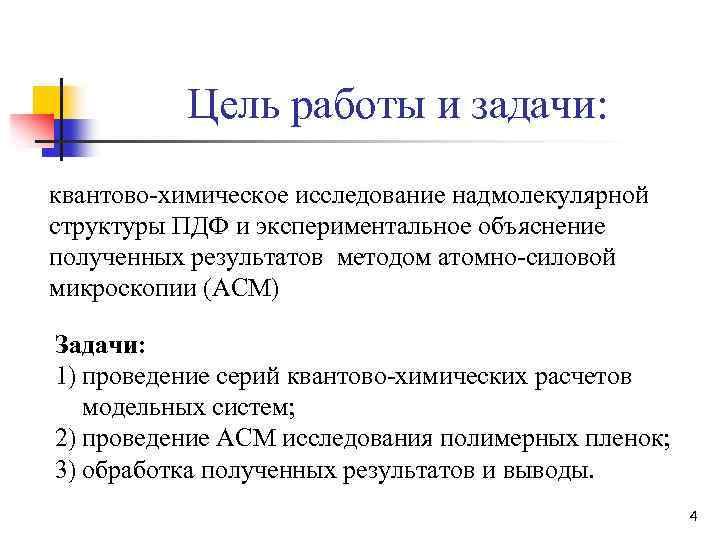

Цель работы и задачи: квантово-химическое исследование надмолекулярной структуры ПДФ и экспериментальное объяснение полученных результатов методом атомно-силовой микроскопии (АСМ) Задачи: 1) проведение серий квантово-химических расчетов модельных систем; 2) проведение АСМ исследования полимерных пленок; 3) обработка полученных результатов и выводы. 4

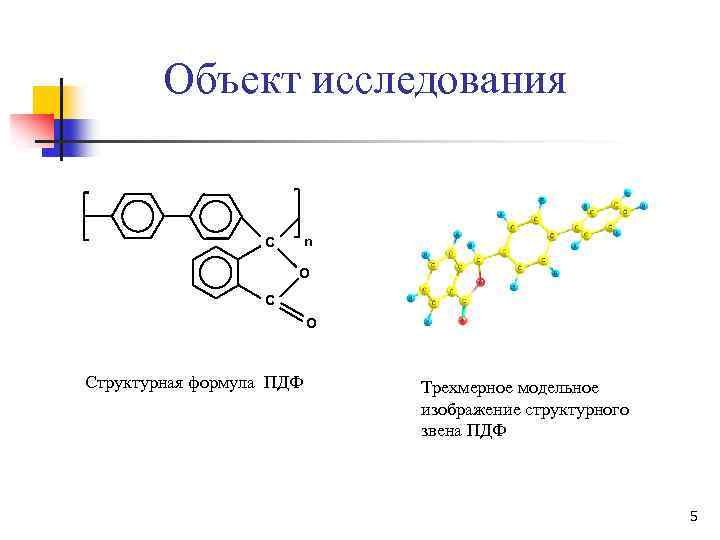

Объект исследования n C O Структурная формула ПДФ Трехмерное модельное изображение структурного звена ПДФ 5

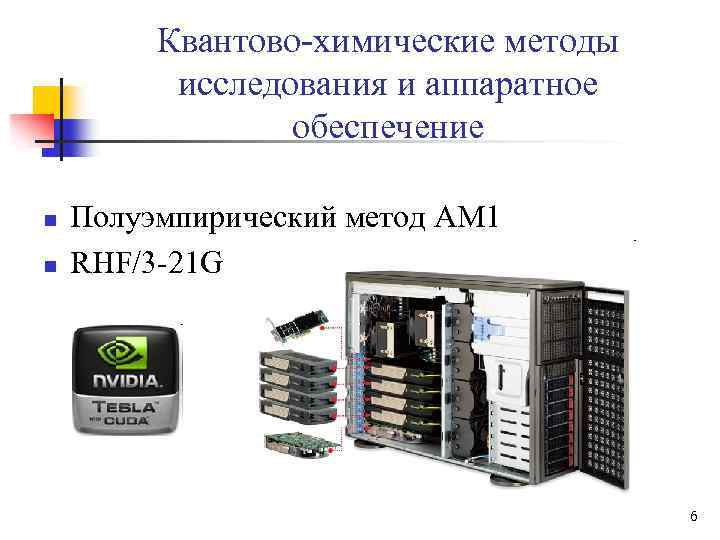

Квантово-химические методы исследования и аппаратное обеспечение n n Полуэмпирический метод AM 1 RHF/3 -21 G 6
Синдиотактические полимеры R- фталидная группировка ПДФ Фрагмент участка цепи ПДФ 7

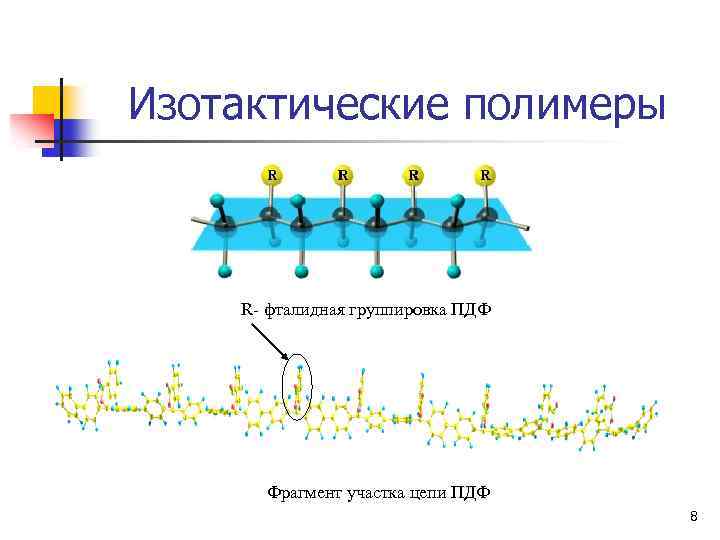

Изотактические полимеры R- фталидная группировка ПДФ Фрагмент участка цепи ПДФ 8

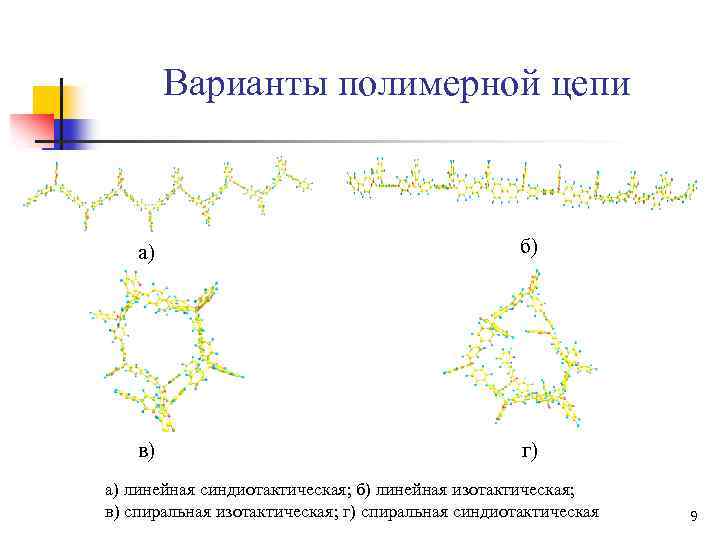

Варианты полимерной цепи а) б) в) г) а) линейная синдиотактическая; б) линейная изотактическая; в) спиральная изотактическая; г) спиральная синдиотактическая 9

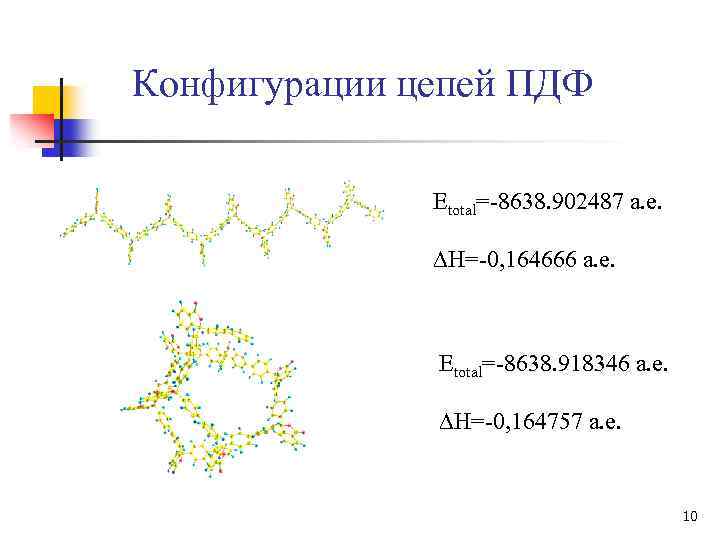

Конфигурации цепей ПДФ Etotal=-8638. 902487 a. e. ∆Н=-0, 164666 а. е. Etotal=-8638. 918346 a. e. ∆Н=-0, 164757 а. е. 10

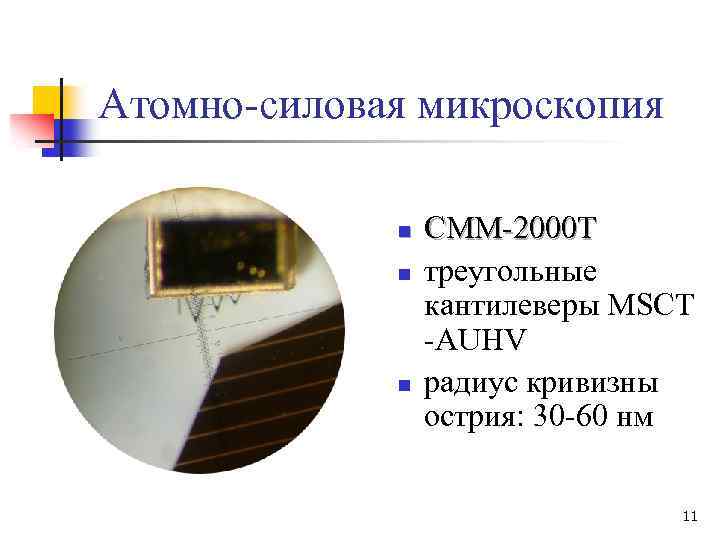

Атомно-силовая микроскопия n n n СММ-2000 Т треугольные кантилеверы MSCT -AUHV радиус кривизны острия: 30 -60 нм 11
Внутреннее строение полимерной пленки б) а) в) а) трехмерное представление края царапины с отслоившейся пленкой; б) – увеличенное изображение глобулярной структуры; в) – профиль поверхности вдоль измерительной линии. 12

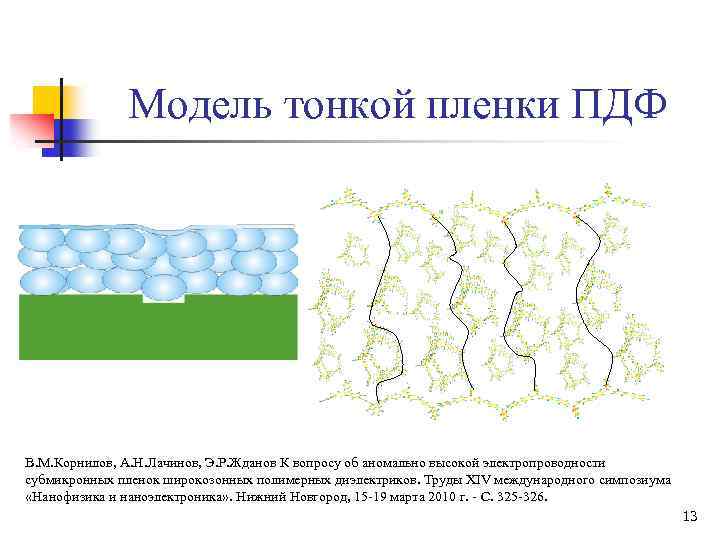

Модель тонкой пленки ПДФ В. М. Корнилов, А. Н. Лачинов, Э. Р. Жданов К вопросу об аномально высокой электропроводности субмикронных пленок широкозонных полимерных диэлектриков. Труды XIV международного симпозиума «Нанофизика и наноэлектроника» . Нижний Новгород, 15 -19 марта 2010 г. - С. 325 -326. 13

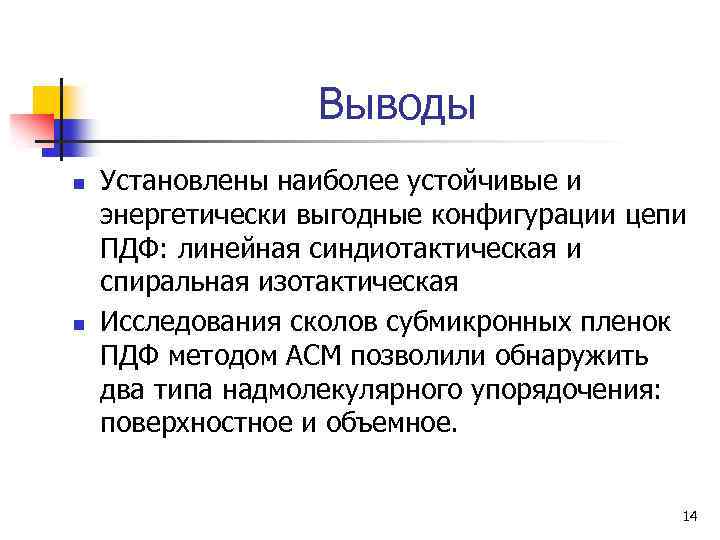

Выводы n n Установлены наиболее устойчивые и энергетически выгодные конфигурации цепи ПДФ: линейная синдиотактическая и спиральная изотактическая Исследования сколов субмикронных пленок ПДФ методом АСМ позволили обнаружить два типа надмолекулярного упорядочения: поверхностное и объемное. 14

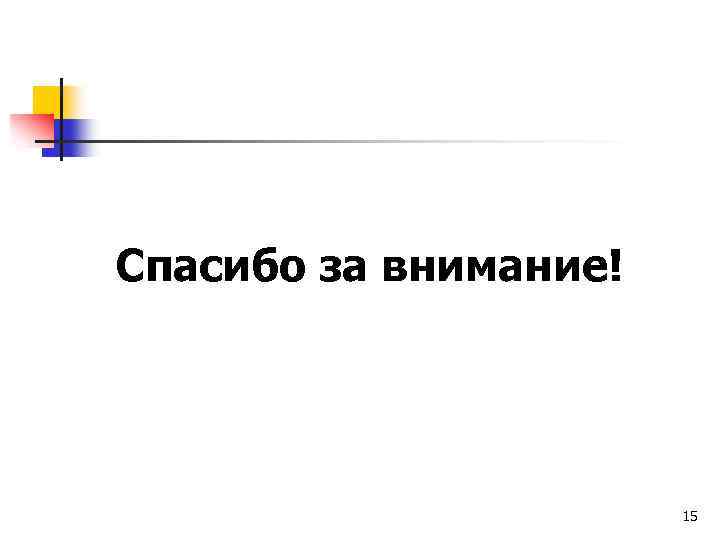

Спасибо за внимание! 15
