Возведение каркасных зданий по технологии Куб 2 5

Возведение каркасных зданий по технологии «Куб 2, 5»

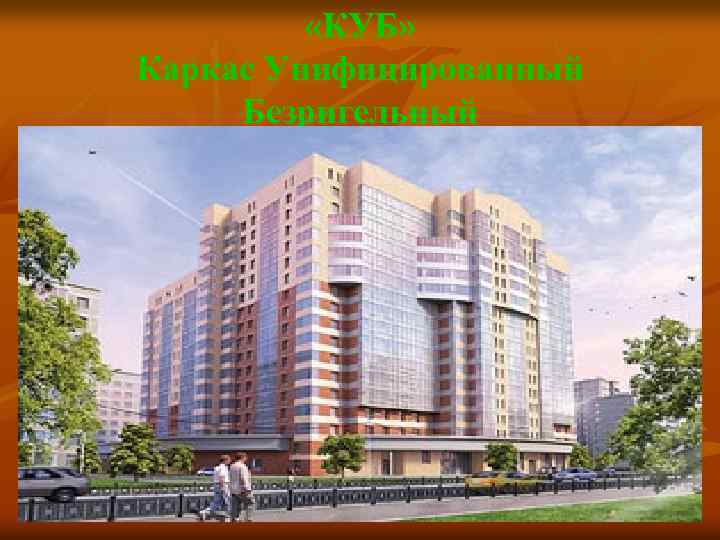

«КУБ» Каркас Унифицированный Безригельный

Что представляет из себя сборный безригельный каркас? • Простая геометрическая • форма и минимальное количество основных типоразмеров- 4. Каркас состоит из колонн квадратного сечения 400*400 мм и плоских панелей перекрытия 3*3 м, толщиной 160 мм.

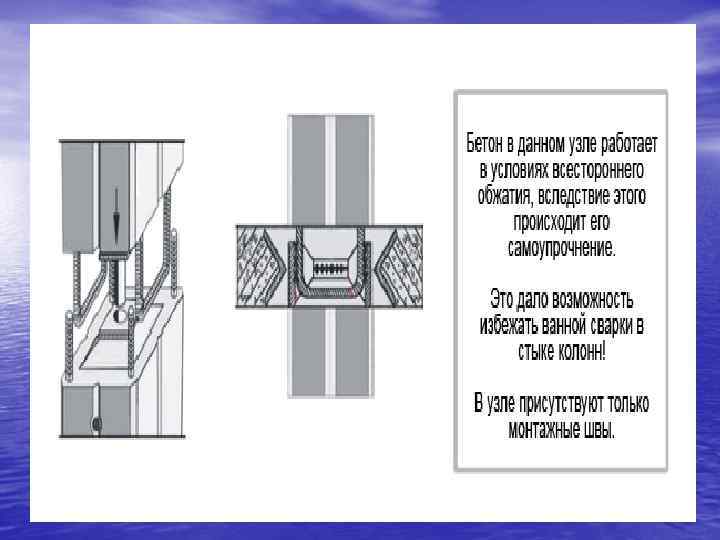

При разработке СИСТЕМЫ "КУБ-2, 5" применены решения, существенно сокращающие строительный процесс возведения каркаса здания: • монтаж вертикальных • • • конструкций производится сразу на несколько этажей; конструкция стыка колонн не требует проведения ванной сварки рабочей арматуры; отсутствует необходимость в установке (и последующей многократной переустановке) опалубки; изделия плит КУБ-2. 5 складируются в штабеля до 10 штук, что позволяет успешно работать в условиях стесненной строительной площадки; монтаж каркаса может вестись в любую погоду; небольшое количество рабочих на стройплощадке снижает вероятность использования неквалифицированной рабочей силы.

Преимущества строительной системы безригельного каркаса "КУБ 2. 5" 1)Уровень индустриализации Индустриализация системы выражается в степени заводской готовности составляющих ее элементов. Все элементы производятся на заводах железобетонных изделий. На строительной площадке выполняются только монтаж готовых элементов механизированными средствами, обеспечивая тем самым высокие темпы строительства. Жилой дом по ул. Оломоутской (г. Воложский)

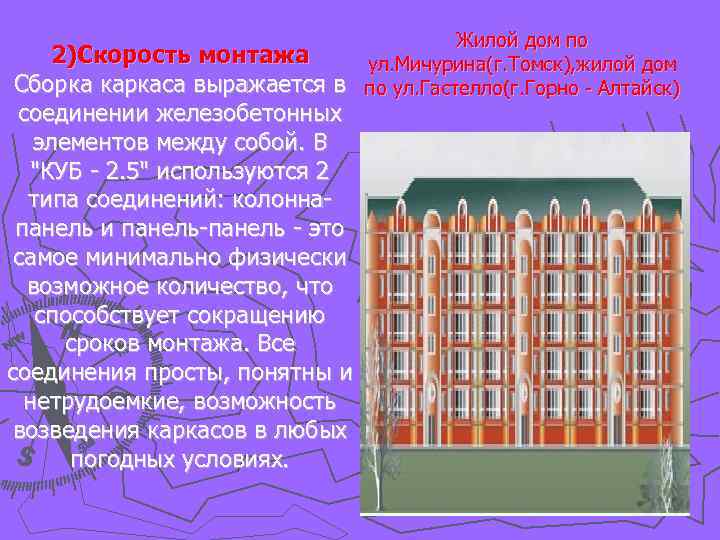

2)Скорость монтажа Сборка каркаса выражается в соединении железобетонных элементов между собой. В "КУБ - 2. 5" используются 2 типа соединений: колоннапанель и панель-панель - это самое минимально физически возможное количество, что способствует сокращению сроков монтажа. Все соединения просты, понятны и нетрудоемкие, возможность возведения каркасов в любых погодных условиях. Жилой дом по ул. Мичурина(г. Томск), жилой дом по ул. Гастелло(г. Горно - Алтайск)

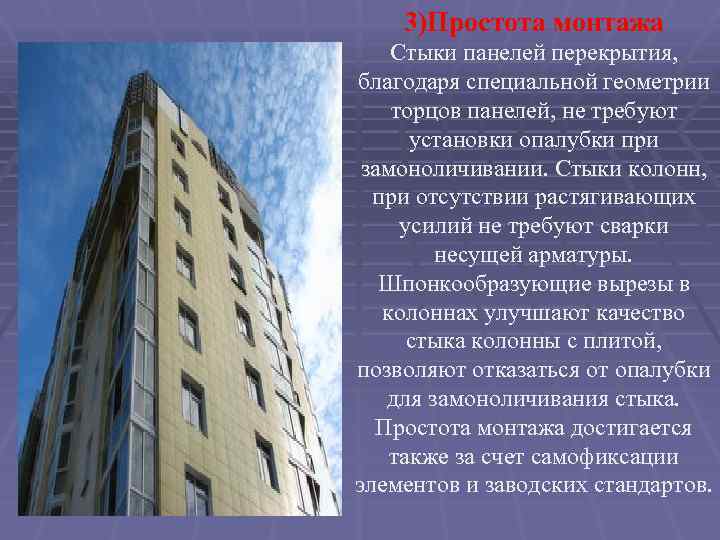

3)Простота монтажа Стыки панелей перекрытия, благодаря специальной геометрии торцов панелей, не требуют установки опалубки при замоноличивании. Стыки колонн, при отсутствии растягивающих усилий не требуют сварки несущей арматуры. Шпонкообразующие вырезы в колоннах улучшают качество стыка колонны с плитой, позволяют отказаться от опалубки для замоноличивания стыка. Простота монтажа достигается также за счет самофиксации элементов и заводских стандартов.

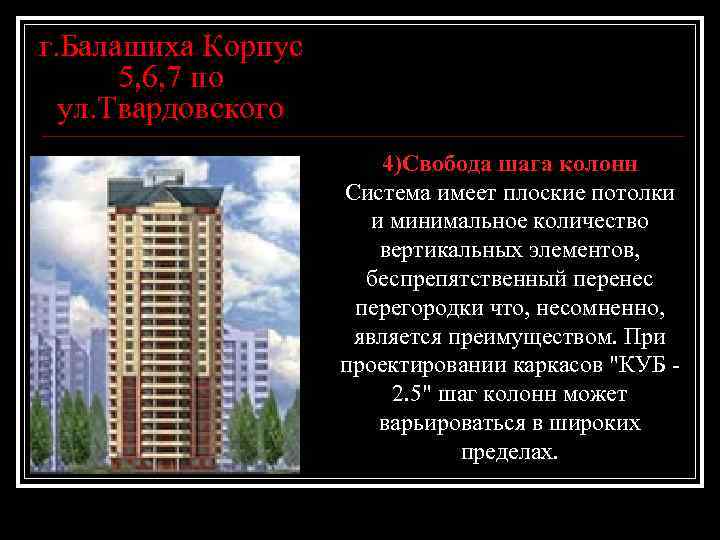

г. Балашиха Корпус 5, 6, 7 по ул. Твардовского 4)Свобода шага колонн Система имеет плоские потолки и минимальное количество вертикальных элементов, беспрепятственный перенес перегородки что, несомненно, является преимуществом. При проектировании каркасов "КУБ - 2. 5" шаг колонн может варьироваться в широких пределах.

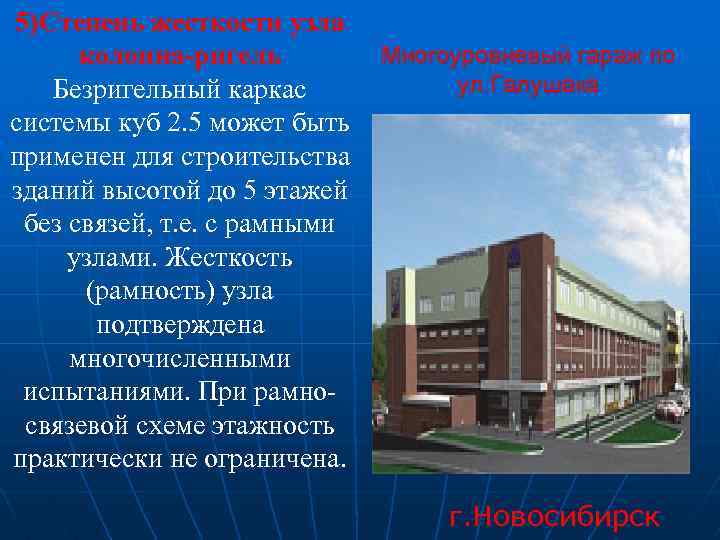

5)Степень жесткости узла Многоуровневый гараж по колонна-ригель ул. Галушака Безригельный каркас системы куб 2. 5 может быть применен для строительства зданий высотой до 5 этажей без связей, т. е. с рамными узлами. Жесткость (рамность) узла подтверждена многочисленными испытаниями. При рамносвязевой схеме этажность практически не ограничена. г. Новосибирск

Спортивнооздоровительный центр «Фараон» г. Новосибирск 6)Количество и виды сварочных работ Сварочные работы требуются при монтаже надколонной панели в узле колонна-панель для приварки четырех соединительных деталей передающих монтажные усилия от панели на каркас железобетонной колонны. Соединение арматурных стержней между собой каркасов верхней и нижней колонн системы "КУБ - 2. 5" требуется лишь в случае наличия растягивающих усилий в сечениях колонн либо в наиболее нагруженных колоннах. В подавляющем большинстве это соединение допускается не выполнять.

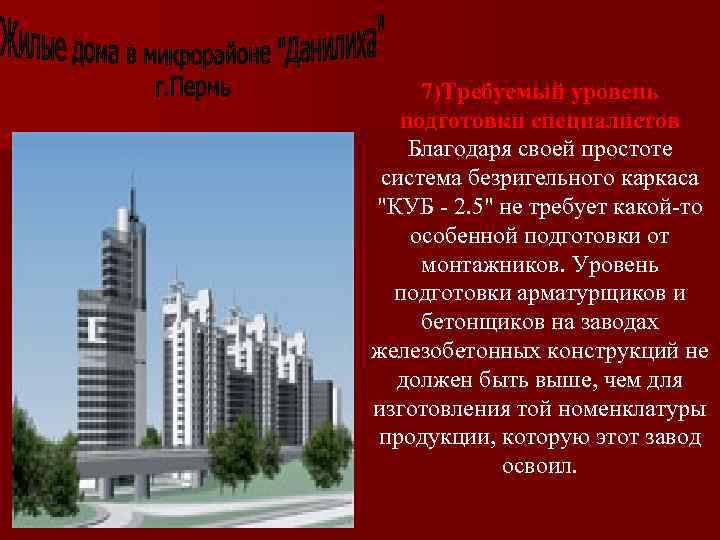

7)Требуемый уровень подготовки специалистов Благодаря своей простоте система безригельного каркаса "КУБ - 2. 5" не требует какой-то особенной подготовки от монтажников. Уровень подготовки арматурщиков и бетонщиков на заводах железобетонных конструкций не должен быть выше, чем для изготовления той номенклатуры продукции, которую этот завод освоил.

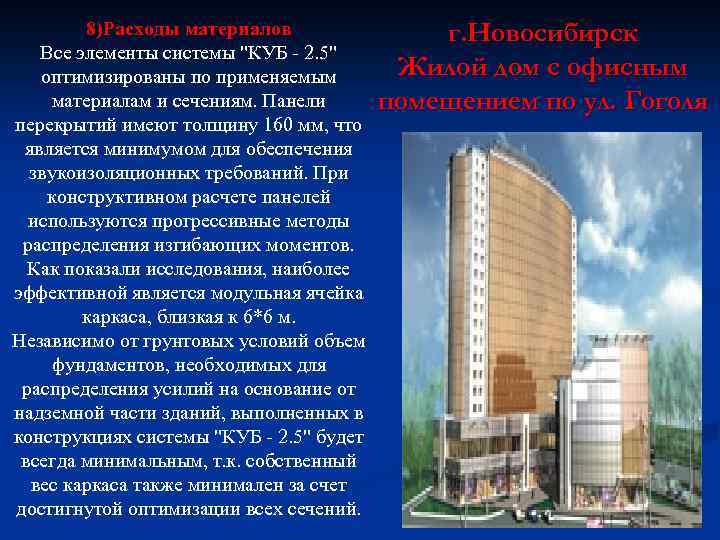

8)Расходы материалов Все элементы системы "КУБ - 2. 5" оптимизированы по применяемым материалам и сечениям. Панели перекрытий имеют толщину 160 мм, что является минимумом для обеспечения звукоизоляционных требований. При конструктивном расчете панелей используются прогрессивные методы распределения изгибающих моментов. Как показали исследования, наиболее эффективной является модульная ячейка каркаса, близкая к 6*6 м. Независимо от грунтовых условий объем фундаментов, необходимых для распределения усилий на основание от надземной части зданий, выполненных в конструкциях системы "КУБ - 2. 5" будет всегда минимальным, т. к. собственный вес каркаса также минимален за счет достигнутой оптимизации всех сечений. г. Новосибирск Жилой дом с офисным помещением по ул. Гоголя

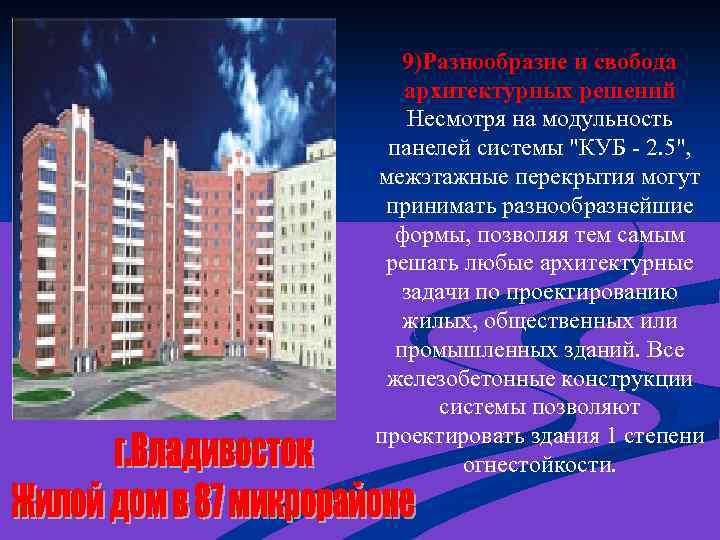

9)Разнообразие и свобода архитектурных решений Несмотря на модульность панелей системы "КУБ - 2. 5", межэтажные перекрытия могут принимать разнообразнейшие формы, позволяя тем самым решать любые архитектурные задачи по проектированию жилых, общественных или промышленных зданий. Все железобетонные конструкции системы позволяют проектировать здания 1 степени огнестойкости.

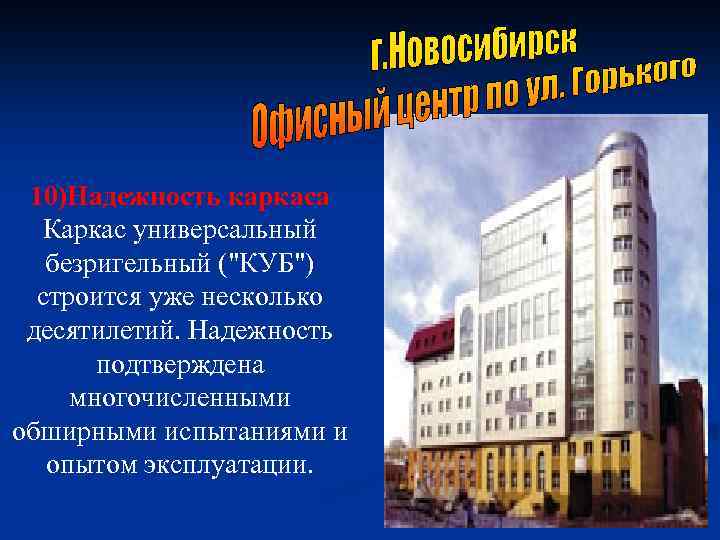

10)Надежность каркаса Каркас универсальный безригельный ("КУБ") строится уже несколько десятилетий. Надежность подтверждена многочисленными обширными испытаниями и опытом эксплуатации.

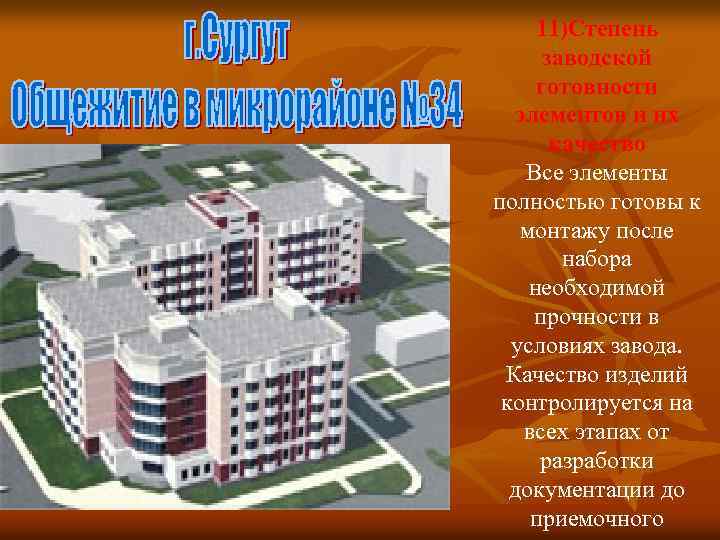

11)Степень заводской готовности элементов и их качество Все элементы полностью готовы к монтажу после набора необходимой прочности в условиях завода. Качество изделий контролируется на всех этапах от разработки документации до приемочного

12)Степень жесткости каркаса Жесткость каркаса можно оценить по тем деформациям, которые он получает в процессе эксплуатации. При правильном проектировании связей деформации каркаса системы "КУБ - 2. 5" не выходят за нормативные требования, как от статических, так и от динамических загружений.

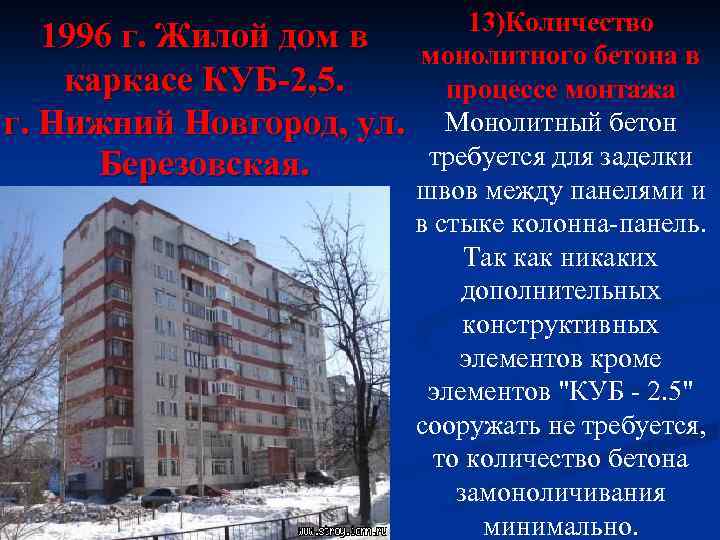

13)Количество 1996 г. Жилой дом в монолитного бетона в каркасе КУБ-2, 5. процессе монтажа г. Нижний Новгород, ул. Монолитный бетон требуется для заделки Березовская. швов между панелями и в стыке колонна-панель. Так как никаких дополнительных конструктивных элементов кроме элементов "КУБ - 2. 5" сооружать не требуется, то количество бетона замоноличивания минимально.

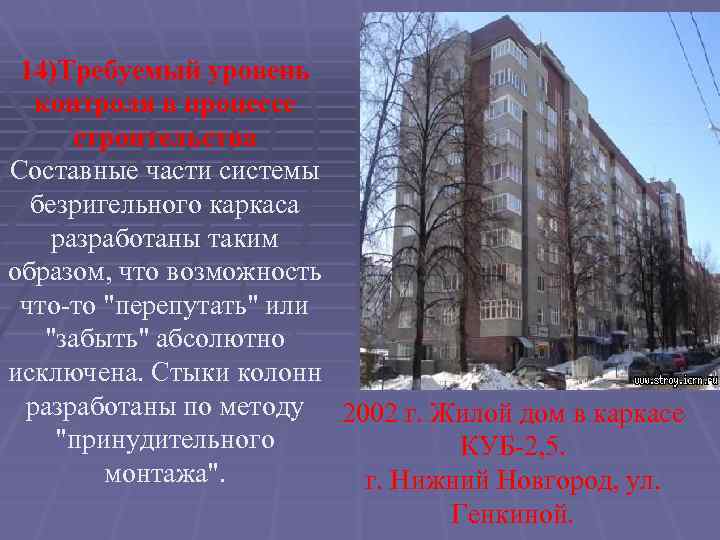

14)Требуемый уровень контроля в процессе строительства Составные части системы безригельного каркаса разработаны таким образом, что возможность что-то "перепутать" или "забыть" абсолютно исключена. Стыки колонн разработаны по методу 2002 г. Жилой дом в каркасе "принудительного КУБ-2, 5. монтажа". г. Нижний Новгород, ул. Генкиной.

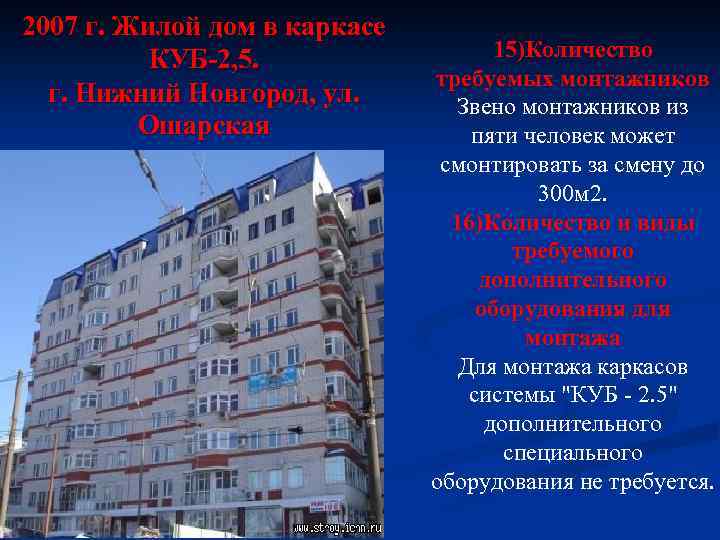

2007 г. Жилой дом в каркасе КУБ-2, 5. г. Нижний Новгород, ул. Ошарская 15)Количество требуемых монтажников Звено монтажников из пяти человек может смонтировать за смену до 300 м 2. 16)Количество и виды требуемого дополнительного оборудования для монтажа Для монтажа каркасов системы "КУБ - 2. 5" дополнительного специального оборудования не требуется.

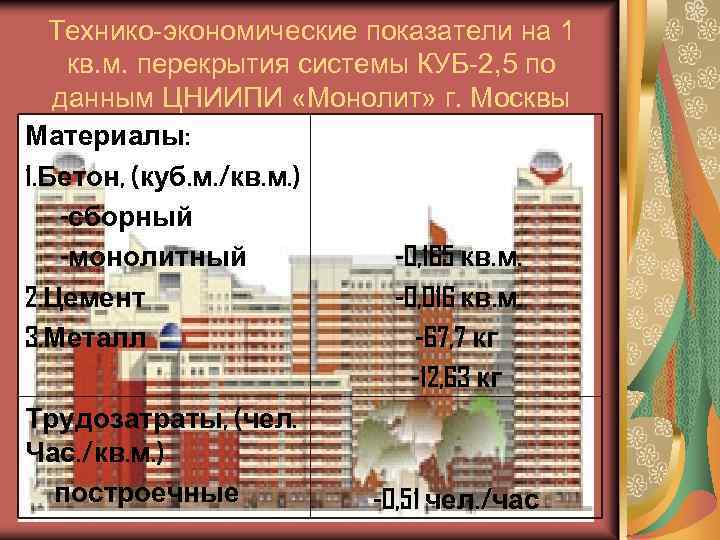

Технико-экономические показатели на 1 кв. м. перекрытия системы КУБ-2, 5 по данным ЦНИИПИ «Монолит» г. Москвы Материалы: 1. Бетон, (куб. м. /кв. м. ) -сборный -монолитный -0, 165 кв. м. 2. Цемент -0, 016 кв. м. 3. Металл -67, 7 кг -12, 63 кг Трудозатраты, (чел. Час. /кв. м. ) построечные -0, 51 чел. /час

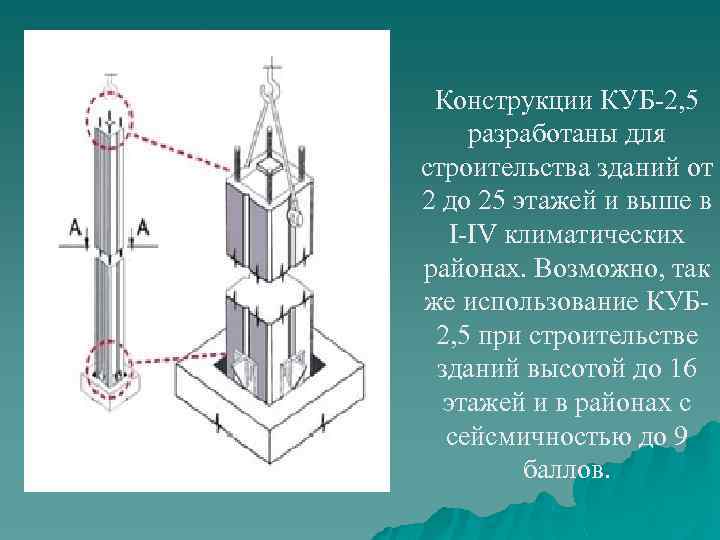

Конструкции КУБ-2, 5 разработаны для строительства зданий от 2 до 25 этажей и выше в I-IV климатических районах. Возможно, так же использование КУБ 2, 5 при строительстве зданий высотой до 16 этажей и в районах с сейсмичностью до 9 баллов.

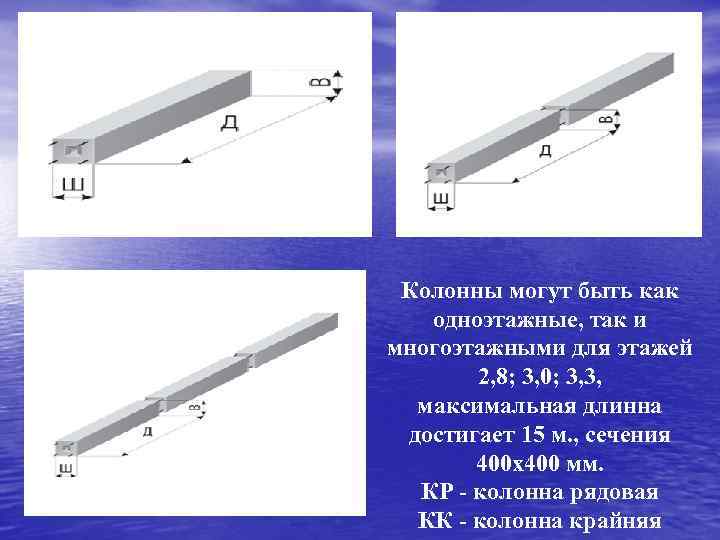

Колонны могут быть как одноэтажные, так и многоэтажными для этажей 2, 8; 3, 0; 3, 3, максимальная длинна достигает 15 м. , сечения 400 х400 мм. КР - колонна рядовая КК - колонна крайняя

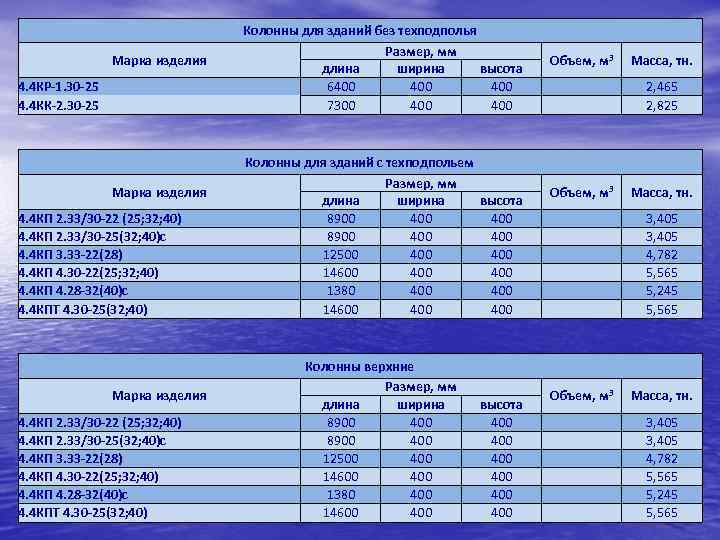

Марка изделия 4. 4 КР-1. 30 -25 4. 4 КК-2. 30 -25 Марка изделия 4. 4 КП 2. 33/30 -22 (25; 32; 40) 4. 4 КП 2. 33/30 -25(32; 40)с 4. 4 КП 3. 33 -22(28) 4. 4 КП 4. 30 -22(25; 32; 40) 4. 4 КП 4. 28 -32(40)с 4. 4 КПТ 4. 30 -25(32; 40) Колонны для зданий без техподполья Размер, мм длина ширина высота 6400 400 7300 400 Колонны для зданий с техподпольем Размер, мм длина ширина высота 8900 400 400 12500 400 14600 400 1380 400 14600 400 Колонны верхние Размер, мм длина ширина высота 8900 400 400 12500 400 14600 400 1380 400 14600 400 Объем, м 3 Масса, тн. 2, 465 2, 825 Объем, м 3 Масса, тн. 3, 405 4, 782 5, 565 5, 245 5, 565

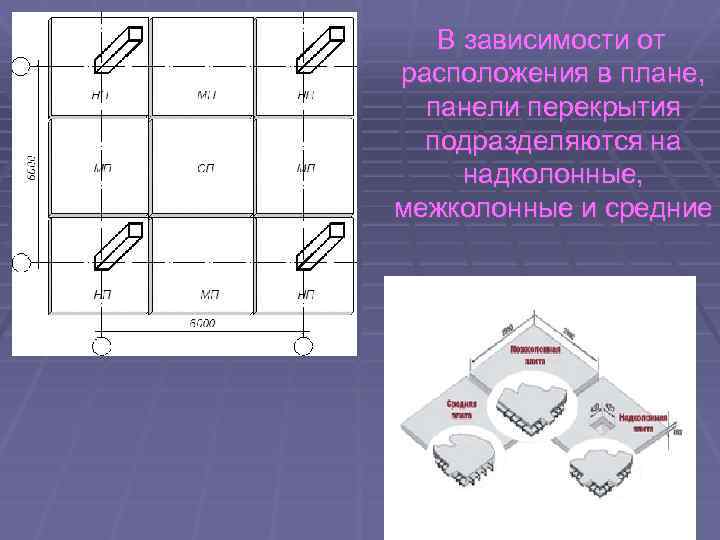

В зависимости от расположения в плане, панели перекрытия подразделяются на надколонные, межколонные и средние

Панели перекрытия одномодульные Размеры панелей могут меняться по чертежам заказчика НП - надколонная панель; МП - межколонная панель; СП - средняя панель; МПС - связевая 30 -30 - размеры панели в плане в дм. 16 - толщина панели в см. 14 диаметр рабочей арматуры в мм.

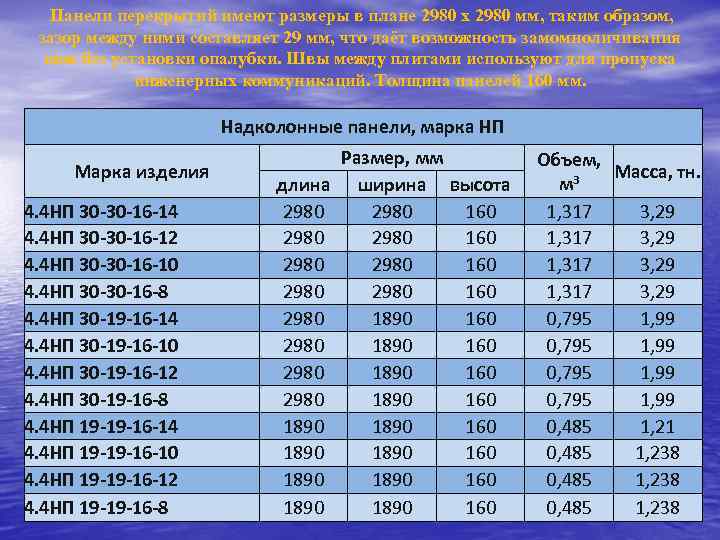

Панели перекрытий имеют размеры в плане 2980 х 2980 мм, таким образом, зазор между ними составляет 29 мм, что даёт возможность замомноличивания шов без установки опалубки. Швы между плитами используют для пропуска инженерных коммуникаций. Толщина панелей 160 мм. Надколонные панели, марка НП Марка изделия 4. 4 НП 30 -30 -16 -14 4. 4 НП 30 -30 -16 -12 4. 4 НП 30 -30 -16 -10 4. 4 НП 30 -30 -16 -8 4. 4 НП 30 -19 -16 -14 4. 4 НП 30 -19 -16 -10 4. 4 НП 30 -19 -16 -12 4. 4 НП 30 -19 -16 -8 4. 4 НП 19 -19 -16 -14 4. 4 НП 19 -19 -16 -10 4. 4 НП 19 -19 -16 -12 4. 4 НП 19 -19 -16 -8 длина 2980 2980 1890 Размер, мм ширина высота 2980 160 1890 160 1890 160 Объем, Масса, тн. м 3 1, 317 3, 29 0, 795 1, 99 0, 485 1, 21 0, 485 1, 238

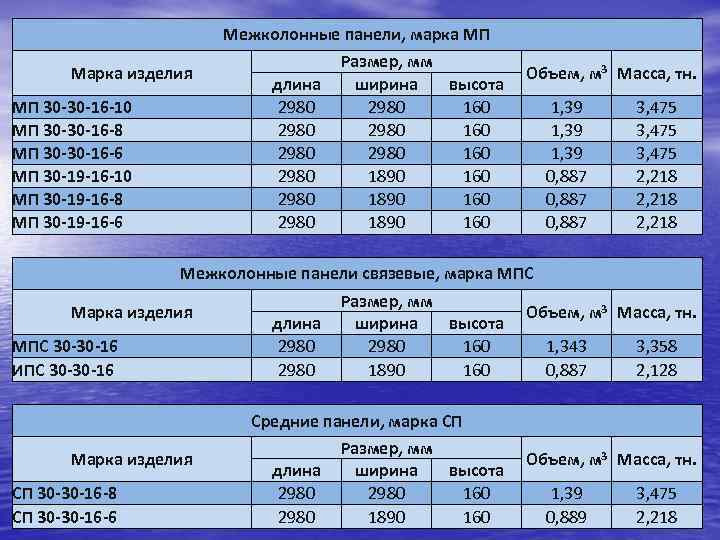

Межколонные панели, марка МП Марка изделия МП 30 -30 -16 -10 МП 30 -30 -16 -8 МП 30 -30 -16 -6 МП 30 -19 -16 -10 МП 30 -19 -16 -8 МП 30 -19 -16 -6 длина 2980 2980 Размер, мм ширина высота 2980 160 1890 160 Объем, м 3 Масса, тн. 1, 39 0, 887 3, 475 2, 218 Межколонные панели связевые, марка МПС Марка изделия МПС 30 -30 -16 ИПС 30 -30 -16 длина 2980 Размер, мм ширина высота 2980 160 1890 160 Объем, м 3 Масса, тн. 1, 343 0, 887 3, 358 2, 128 Средние панели, марка СП Марка изделия СП 30 -30 -16 -8 СП 30 -30 -16 -6 длина 2980 Размер, мм ширина высота 2980 160 1890 160 Объем, м 3 Масса, тн. 1, 39 0, 889 3, 475 2, 218

Панели перекрытия двухмодульные Двухмодульные панели перекрытия получаются путём объединения двух соседних панелей. Объединение панелей позволяет вдвое ускорить монтаж и сэкономить на замоноличивании стыков. Толщина панелей 160 мм. Конфигурация панелей может быть изменена по чертежам заказчика НП - надколонная панель; МП - межколонная панель; СП - средняя панель; МПС - связевая 60 -30 - размеры панели в плане в дм. 16 - толщина панели в см. 14 - диаметр рабочей арматуры в наклонной зоне панели мм. 10 - диаметр рабочей арматуры в межколонной зоне панели мм.

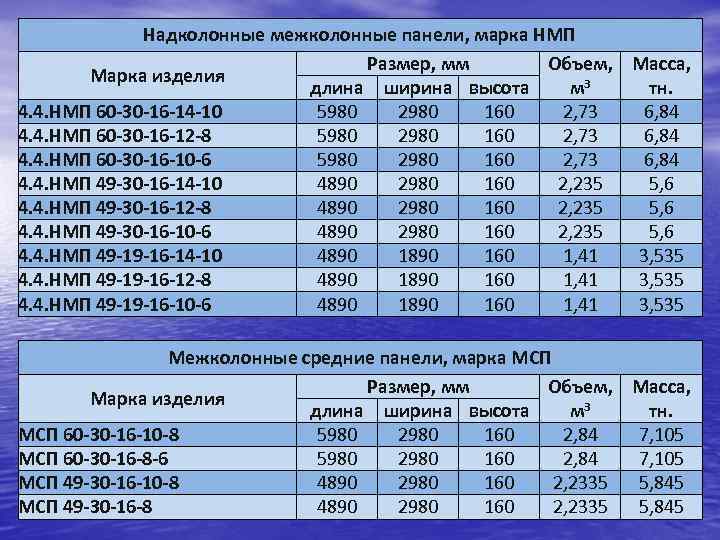

Надколонные межколонные панели, марка НМП Размер, мм Объем, Масса, Марка изделия длина ширина высота м 3 тн. 4. 4. НМП 60 -30 -16 -14 -10 5980 2980 160 2, 73 6, 84 4. 4. НМП 60 -30 -16 -12 -8 5980 2980 160 2, 73 6, 84 4. 4. НМП 60 -30 -16 -10 -6 5980 2980 160 2, 73 6, 84 4. 4. НМП 49 -30 -16 -14 -10 4890 2980 160 2, 235 5, 6 4. 4. НМП 49 -30 -16 -12 -8 4890 2980 160 2, 235 5, 6 4. 4. НМП 49 -30 -16 -10 -6 4890 2980 160 2, 235 5, 6 4. 4. НМП 49 -19 -16 -14 -10 4890 160 1, 41 3, 535 4. 4. НМП 49 -19 -16 -12 -8 4890 160 1, 41 3, 535 4. 4. НМП 49 -19 -16 -10 -6 4890 160 1, 41 3, 535 Межколонные средние панели, марка МСП Размер, мм Объем, Масса, Марка изделия длина ширина высота м 3 тн. МСП 60 -30 -16 -10 -8 5980 2980 160 2, 84 7, 105 МСП 60 -30 -16 -8 -6 5980 2980 160 2, 84 7, 105 МСП 49 -30 -16 -10 -8 4890 2980 160 2, 2335 5, 845 МСП 49 -30 -16 -8 4890 2980 160 2, 2335 5, 845

Межколонные средние панели связевые, марка МСПС Марка изделия Размер, мм Объем, Масса, м 3 тн. длина ширина высота МСПС 60 -30 -16 5980 2980 160 2, 82 7, 05 МСПС 49 -30 -16 4890 2980 160 2, 32 5, 79 Диафрагмы жесткости Марка изделия Размер, мм Объем, Масса, м 3 тн. длина ширина высота ДФ 30 -26 -8 2980 2600 160 1, 17 2, 925 ДФ 30 -28 -8 2980 2800 160 1, 263 3, 158 ДФ 30 -31 -8 2980 3100 160 1, 402 3, 505 ДФ 30 -36 -8 2980 3600 160 1, 633 4, 083

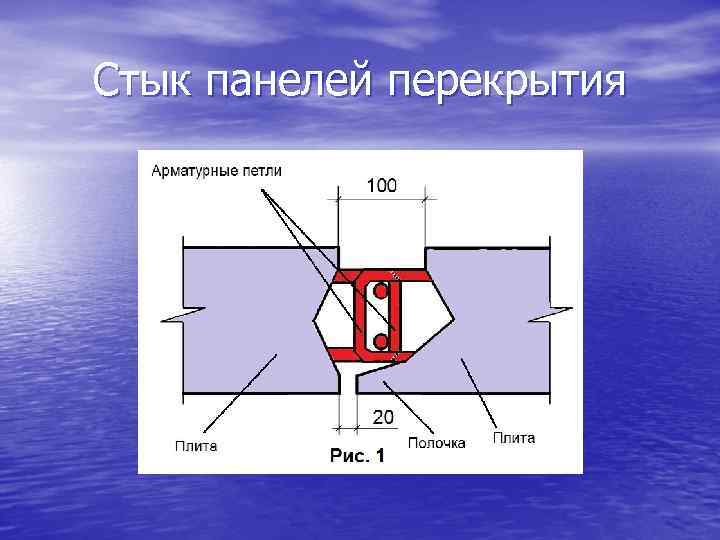

Стык панелей перекрытия

КУБ-2, 5 анонсировали как сборно-монолитную конструктивную систему, но на рисунке видно, что стык между плитами омоноличивается дискретно между опорными столиками и система, скорее всего сборно-дискретноомоноличенная.

КОНДУКТОР ДЛЯ НАДКОЛОННОЙ ПЛИТЫ ПЕРЕКРЫТИЯ БЕЗКАПИТЕЛЬНОГО, БЕЗРИГЕЛЬНОГО КАРКАСА ЗДАНИЯ Направляющие пластины кондуктора устанавливают надколонную плиту перекрытия строго в проектное (геометрическое) положение, Кондуктор и опорный столик, во-первых, ускоряют установку надколонной плиты в проектное положение, вовторых, улучшается качество монтажа всех смежных плит.

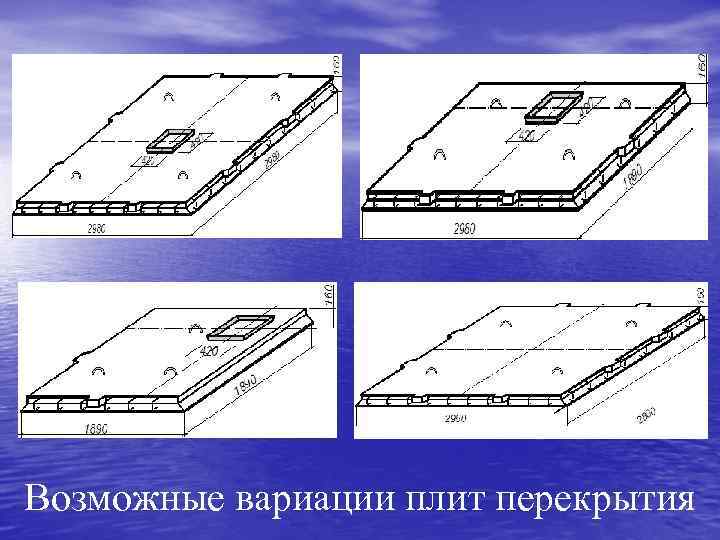

Возможные вариации плит перекрытия
