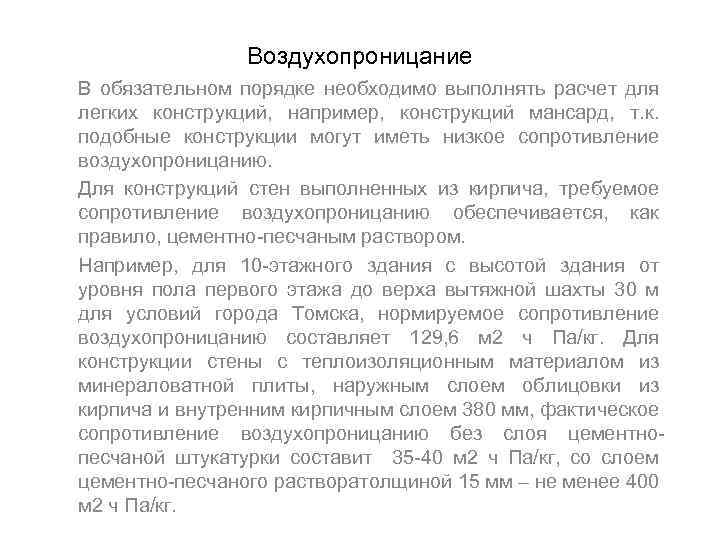

Воздухопроницание В обязательном порядке необходимо выполнять расчет для легких конструкций, например, конструкций мансард, т. к. подобные конструкции могут иметь низкое сопротивление воздухопроницанию. Для конструкций стен выполненных из кирпича, требуемое сопротивление воздухопроницанию обеспечивается, как правило, цементно-песчаным раствором. Например, для 10 -этажного здания с высотой здания от уровня пола первого этажа до верха вытяжной шахты 30 м для условий города Томска, нормируемое сопротивление воздухопроницанию составляет 129, 6 м 2 ч Па/кг. Для конструкции стены с теплоизоляционным материалом из минераловатной плиты, наружным слоем облицовки из кирпича и внутренним кирпичным слоем 380 мм, фактическое сопротивление воздухопроницанию без слоя цементнопесчаной штукатурки составит 35 -40 м 2 ч Па/кг, со слоем цементно-песчаного растворатолщиной 15 мм – не менее 400 м 2 ч Па/кг.

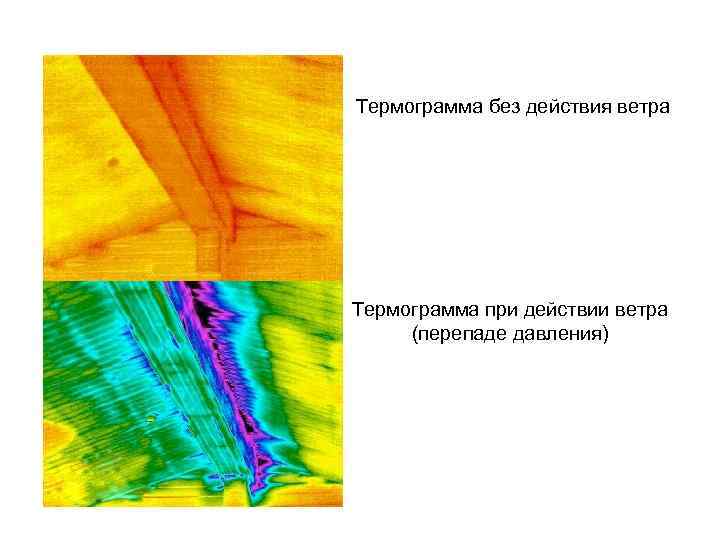

Термограмма без действия ветра Термограмма при действии ветра (перепаде давления)

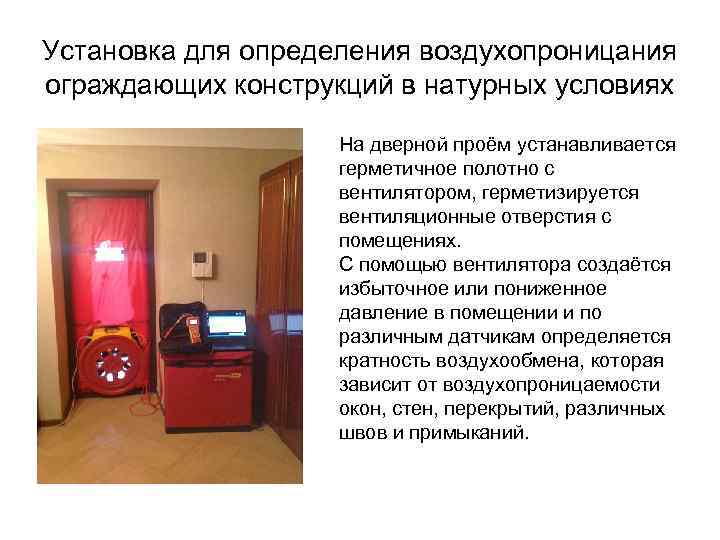

Установка для определения воздухопроницания ограждающих конструкций в натурных условиях На дверной проём устанавливается герметичное полотно с вентилятором, герметизируется вентиляционные отверстия с помещениях. С помощью вентилятора создаётся избыточное или пониженное давление в помещении и по различным датчикам определяется кратность воздухообмена, которая зависит от воздухопроницаемости окон, стен, перекрытий, различных швов и примыканий.

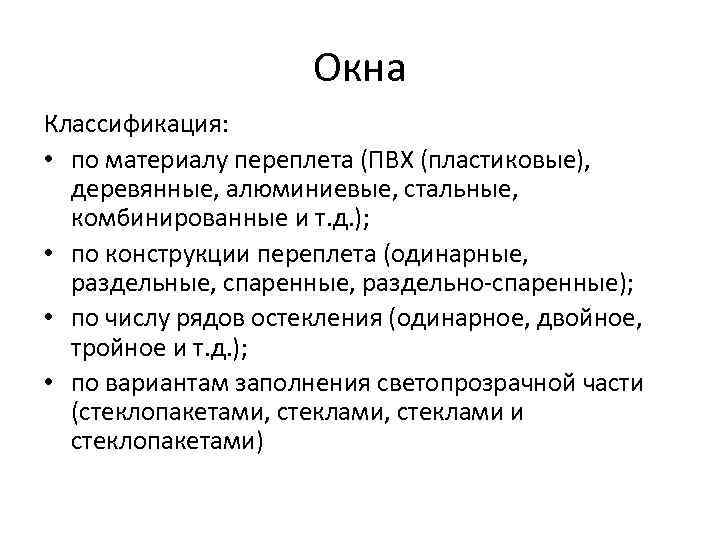

Окна Классификация: • по материалу переплета (ПВХ (пластиковые), деревянные, алюминиевые, стальные, комбинированные и т. д. ); • по конструкции переплета (одинарные, раздельные, спаренные, раздельно-спаренные); • по числу рядов остекления (одинарное, двойное, тройное и т. д. ); • по вариантам заполнения светопрозрачной части (стеклопакетами, стеклами и стеклопакетами)
Устройство окна из ПВХ профилей

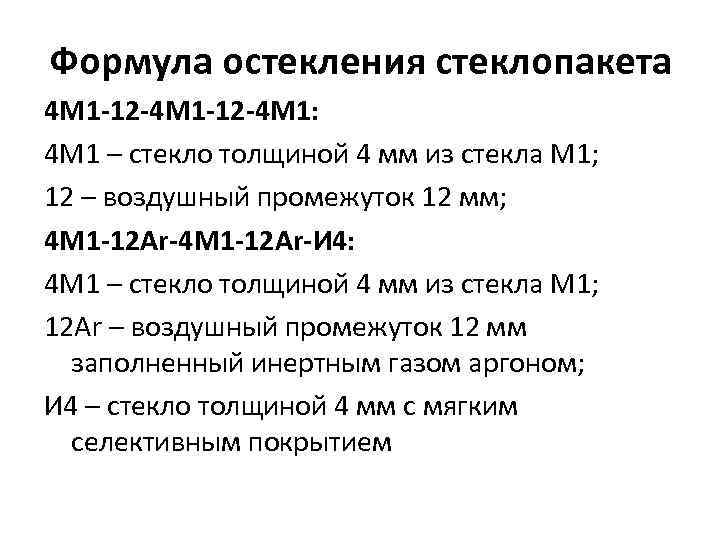

Формула остекления стеклопакета 4 М 1 -12 -4 М 1: 4 М 1 – стекло толщиной 4 мм из стекла М 1; 12 – воздушный промежуток 12 мм; 4 М 1 -12 Ar-И 4: 4 М 1 – стекло толщиной 4 мм из стекла М 1; 12 Ar – воздушный промежуток 12 мм заполненный инертным газом аргоном; И 4 – стекло толщиной 4 мм с мягким селективным покрытием

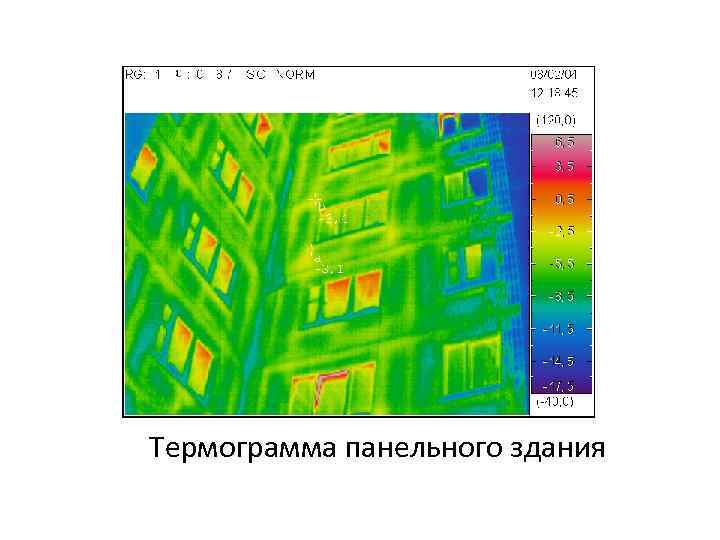

Термограмма панельного здания

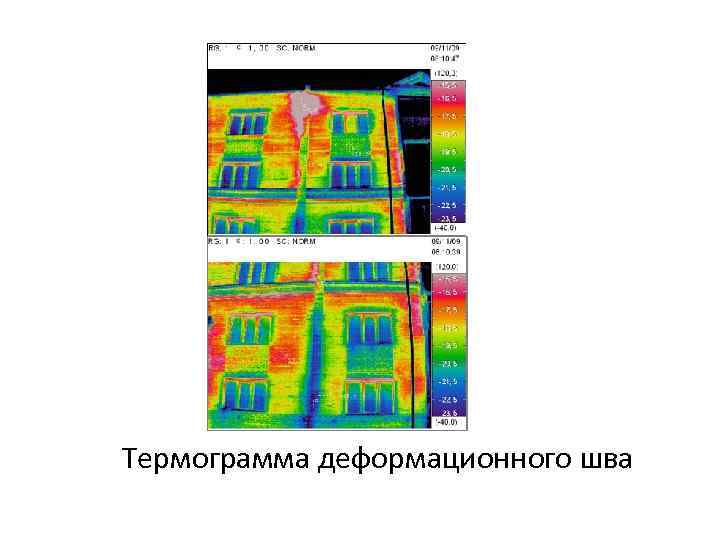

Термограмма деформационного шва

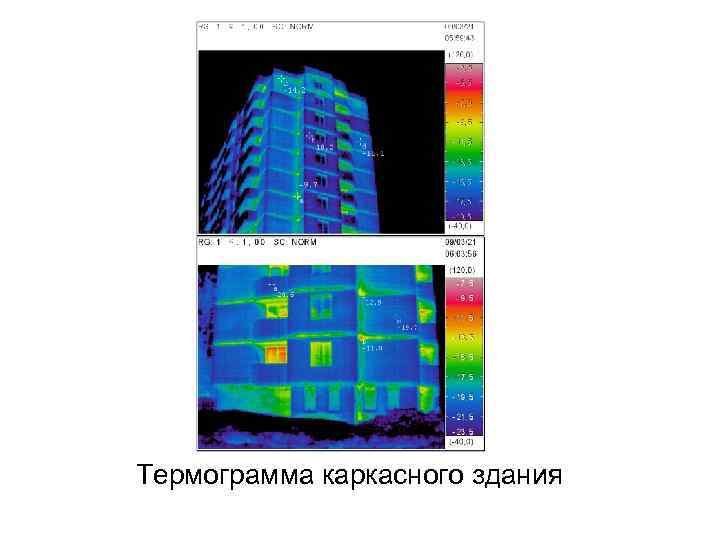

Термограмма каркасного здания

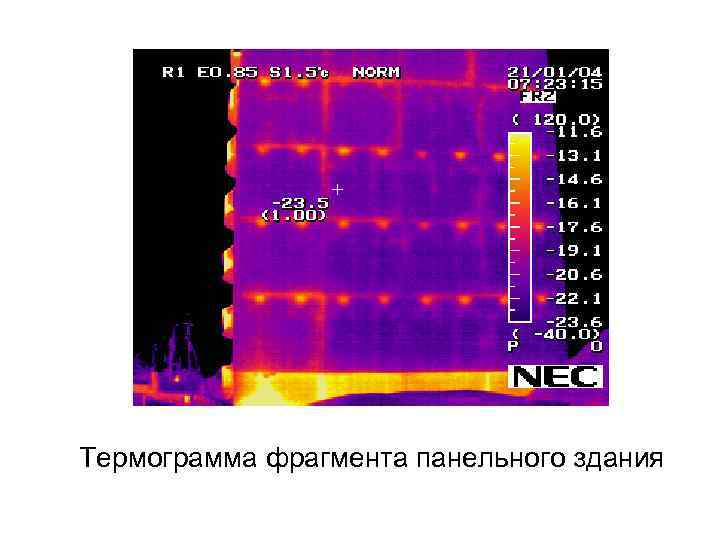

Термограмма фрагмента панельного здания

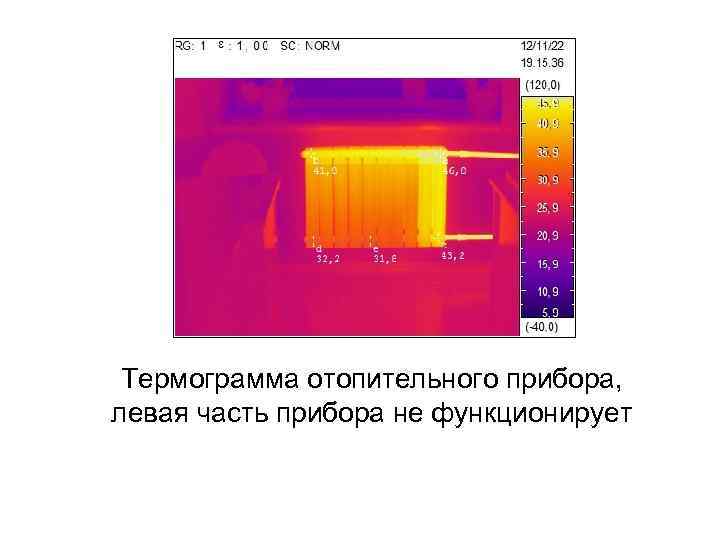

Термограмма отопительного прибора, левая часть прибора не функционирует
Термограмма панельного здания, высокие тепловые потери через цоколь, видно устройство панелей
Температурные поля – линии равных температур, показывающие распределение температур в толще ограждения. Могут быть трехмерными и двумерными. Применяются для расчета приведенного сопротивления теплопередаче
