ВОЗДУХОПРОНИЦАЕМОСТЬ ПАРОПРОНИЦАЕМОСТЬ ВОЗДУХОПРОНИЦАЕМОСТЬ Человек в течение одного

ВОЗДУХОПРОНИЦАЕМОСТЬ ПАРОПРОНИЦАЕМОСТЬ

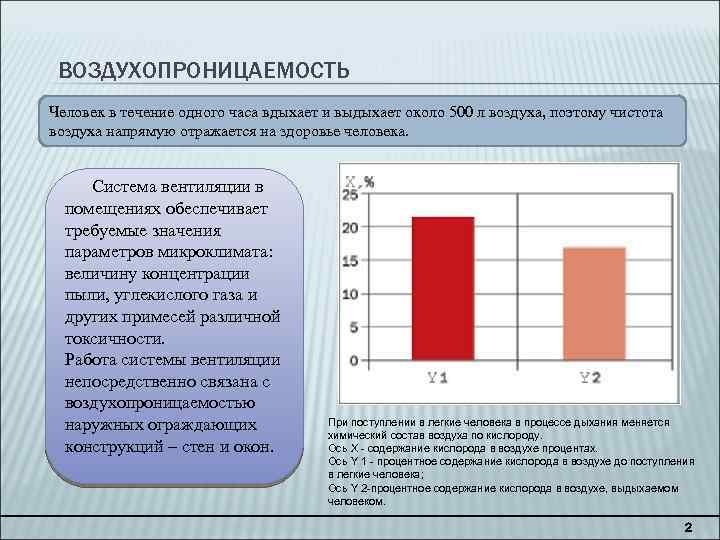

ВОЗДУХОПРОНИЦАЕМОСТЬ Человек в течение одного часа вдыхает и выдыхает около 500 л воздуха, поэтому чистота воздуха напрямую отражается на здоровье человека. Система вентиляции в помещениях обеспечивает требуемые значения параметров микроклимата: величину концентрации пыли, углекислого газа и других примесей различной токсичности. Работа системы вентиляции непосредственно связана с воздухопроницаемостью наружных ограждающих конструкций – стен и окон. При поступлении в легкие человека в процессе дыхания меняется химический состав воздуха по кислороду. Ось X - содержание кислорода в воздухе процентах. Ось Y 1 - процентное содержание кислорода в воздухе до поступления в легкие человека; Ось Y 2 -процентное содержание кислорода в воздухе, выдыхаемом человеком. 2

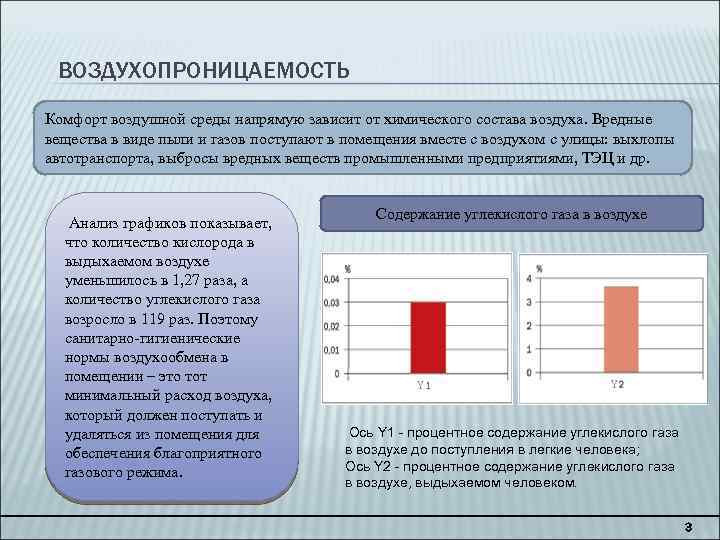

ВОЗДУХОПРОНИЦАЕМОСТЬ Комфорт воздушной среды напрямую зависит от химического состава воздуха. Вредные вещества в виде пыли и газов поступают в помещения вместе с воздухом с улицы: выхлопы автотранспорта, выбросы вредных веществ промышленными предприятиями, ТЭЦ и др. Анализ графиков показывает, что количество кислорода в выдыхаемом воздухе уменьшилось в 1, 27 раза, а количество углекислого газа возросло в 119 раз. Поэтому санитарно-гигиенические нормы воздухообмена в помещении – это тот минимальный расход воздуха, который должен поступать и удаляться из помещения для обеспечения благоприятного газового режима. Содержание углекислого газа в воздухе Ось Y 1 - процентное содержание углекислого газа в воздухе до поступления в легкие человека; Ось Y 2 - процентное содержание углекислого газа в воздухе, выдыхаемом человеком. 3

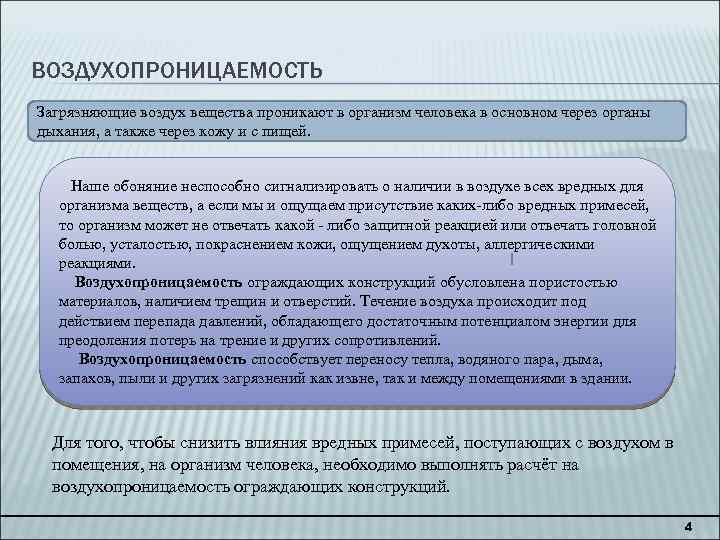

ВОЗДУХОПРОНИЦАЕМОСТЬ Загрязняющие воздух вещества проникают в организм человека в основном через органы дыхания, а также через кожу и с пищей. Наше обоняние неспособно сигнализировать о наличии в воздухе всех вредных для организма веществ, а если мы и ощущаем присутствие каких-либо вредных примесей, то организм может не отвечать какой - либо защитной реакцией или отвечать головной болью, усталостью, покраснением кожи, ощущением духоты, аллергическими реакциями. Воздухопроницаемость ограждающих конструкций обусловлена пористостью материалов, наличием трещин и отверстий. Течение воздуха происходит под действием перепада давлений, обладающего достаточным потенциалом энергии для преодоления потерь на трение и других сопротивлений. Воздухопроницаемость способствует переносу тепла, водяного пара, дыма, запахов, пыли и других загрязнений как извне, так и между помещениями в здании. Для того, чтобы снизить влияния вредных примесей, поступающих с воздухом в помещения, на организм человека, необходимо выполнять расчёт на воздухопроницаемость ограждающих конструкций. 4

ВОЗДУХОПРОНИЦАЕМОСТЬ Сопротивление, оказываемое фильтрации воздуха ОК, называют сопротивлением воздуха проницанию ОК - Rinfdes Сопротивление показывает разность давлений, при которой поток воздуха через 1 м 2 ОК будет равен 1 кг/ч. Это сопротивление должно быть не менее нормируемого сопротивления воздухопроницанию Rinfreg определяемого по формуле: △P – разность давлений воздуха на наружной и внутренней поверхностях ОК, Па Gn – нормируемая воздухопроницаемость ОК, кг/м 2·с. Её следует принимать по таблице № 11 СНи. П 23 -02 -2003 Под действием ветра и теплового напора, возникающего при разности температур внутреннего и наружного воздуха, возможна фильтрация холодного наружного воздуха, которая может существенно изменить теплозащитные свойства ограждения 5

ВОЗДУХОПРОНИЦАЕМОСТЬ Определение △P H – высота здания (от уровня пола первого этажа до верха вытяжной шахты), в метрах. удельный вес ext, int – соответственно наружного и внутреннего воздуха, Н/м 3. Определяется по формуле: t – температура воздуха – максимальная из средних скоростей ветра по румбам за январь Сопротивление воздухопроницанию окон и балконных дверей (Rinfdes) должно быть не менее нормируемого сопротивления воздухопроницанию Rinfreg, которое определяется по формуле: △p 0 =10 Па – разность давлений воздуха на наружной и внутренней поверхностях светопрозрачных ОК △P – разность давлений воздуха на наружной и внутренней поверхностях ОК, Па Gn – нормируемая воздухопроницаемость ОК, кг/м 2·с. 6

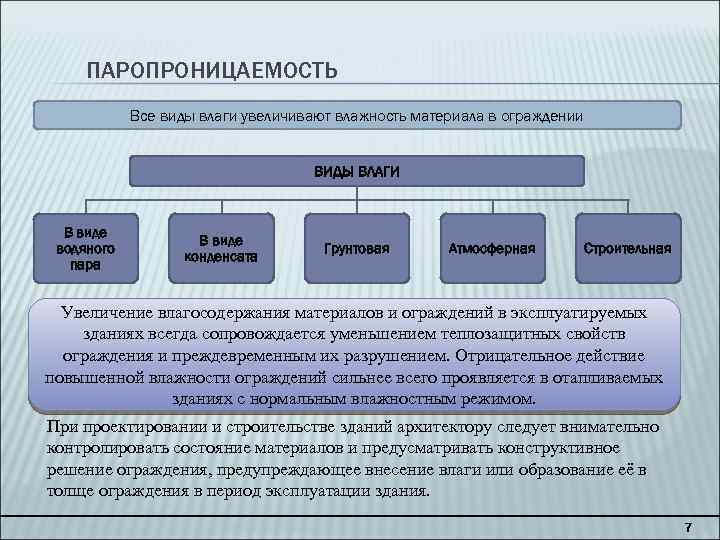

ПАРОПРОНИЦАЕМОСТЬ Все виды влаги увеличивают влажность материала в ограждении ВИДЫ ВЛАГИ В виде водяного пара В виде конденсата Грунтовая Атмосферная Строительная Увеличение влагосодержания материалов и ограждений в эксплуатируемых зданиях всегда сопровождается уменьшением теплозащитных свойств ограждения и преждевременным их разрушением. Отрицательное действие повышенной влажности ограждений сильнее всего проявляется в отапливаемых зданиях с нормальным влажностным режимом. При проектировании и строительстве зданий архитектору следует внимательно контролировать состояние материалов и предусматривать конструктивное решение ограждения, предупреждающее внесение влаги или образование её в толще ограждения в период эксплуатации здания. 7

ПАРОПРОНИЦАЕМОСТЬ Сопротивление паропроницанию Rvp ОК должно быть не меньше наибольшего из следующих нормируемых сопротивлений: а) нормируемого сопротивления паропроницанию Rvp 1 req б) нормируемого сопротивления паропроницанию Rvp 2 req eint – парциальное давление водяного пара внутреннего воздуха, которое определяется по формуле: 8

ПАРОПРОНИЦАЕМОСТЬ Eint – парциальное давление насыщенного водяного пара, Па относительная влажность int – внутреннего воздуха, % Rvpe – сопротивление паропроницанию части ОК, расположенной между наружной поверхностью ОК и ПВК (плоскость возможной конденсации – плоскость, в которой условно принимаем, что там накапливается влага) eext – среднее парциальное давление водяного пара наружного воздуха, Па z 0 – продолжительность периода влагонакопления, сут Е 0 – парциальное давление водяного пара в ПВК, Па ρw – плотность материала увлажняемого слоя, кг/м 3 δw – толщина увлажняемого слоя ОК, м ПВК -40 -35 +18 △w – предельно допустимое приращение расчётного массового отношения влаги в материале увлажняемого слоя, %. Принимается по таблице № 12 СНи. П 23 -02 -2003 9

ПАРОПРОНИЦАЕМОСТЬ Е – парциальное давление водяного пара в ПВК, Па E 1, E 2, E 3 – парциальное давление водяного пара, принимаемое по температуре в ПВК, Па z 1, z 2, z 3 – продолжительность зимнего, осеннее - весеннего и летнего периодов года, месс – коэффициент, определяемый по формуле: e 0 ext – среднее парциальное давление водяного пара наружного воздуха периода месяцев с отрицательными температурами, Па 10
