ВОЗДУХОПРОНИЦАЕМОСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Выполнил ст гр АФ 09

ВОЗДУХОПРОНИЦАЕМОСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Выполнил: ст. гр. АФ 09 -12 Москалева А. В.

Воздухопроницаемость ограждающих конструкций – свойство о. к. пропускать воздух при разности давлений на внутренней и внешней поверхности стены. Воздухопроницаемость о. к. зависит от: Структуры материалов (наличия сообщающихся пор или микротрещин) Плотности и герметичности стыков сборных элементов, окон, фонарей и наружных дверей в здании.

ВОЗДУХОПРОНИЦАНИЕ (ФИЛЬТРАЦИЯ ВОЗДУХА) Инфильтрация Холодный воздух попадает в помещение. — эксфильтрация инфильтрация — нейтральная плоскость — Эксфильтрация Теплый воздух покидает помещение.

СОПРОТИВЛЕНИЕ ВОЗДУХОПРОНИЦАНИЮ Воздухоизоляционные свойства строительных материалов и конструкций характеризуются сопротивлением их воздухопроницанию Rinfdes, м 2 ч Па/кг, которое должно быть не менее нормируемого сопротивления воздухопроницанию Rinfreg, определяемого согласно разделу 8 СНи. П 2302.

РАСЧЕТНОЕ СОПРОТИВЛЕНИЕ ВОЗДУХОПРОНИЦАНИЮ — — — сопротивление воздухопроницанию для сплошных слоев толщина слоя фактический коэффициент воздухопроницаемости материала в слое Сопротивление воздухопроницанию многослойной ограждающей конструкции Rinf , м 2 ч Па/кг, определяется по формуле: : где Rinf 1, Rinf 2, . . . , Rinf n - сопротивления воздухопроницанию отдельных слоев ограждающей конструкции, м 2 ч Па/кг, принимаемые по таблице 17 СП 23 -101 -2004.

НОРМИРУЕМОЕ СОПРОТИВЛЕНИЕ ВОЗДУХОПРОНИЦАНИЮ: Определяют нормируемое сопротивление воздухопроницанию ограждающих конструкций Rinfreq, м 2 ч Па/кг, за исключением заполнений световых проемов, по формуле СНи. П 23 -02: — разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций, определяется по формуле: — высота от пола верхнего этажа до отметки верха вытяжной шахты; — удельный вес наружного воздуха удельный вес внутреннего воздуха скорость максимальной из средних скоростей ветра по румбам за январь при повторяемости более 16%, принимаемая по таблице 1 СНи. П 23 -01. — —

Для зданий высотой свыше 60 м v следует умножать на коэффициент изменения скорости ветра по высоте, принимаемый по таблице 18 СП 23 -101 -2004: ИЗМЕНЕНИЕ СКОРОСТИ ВЕТРА ПО ВЫСОТЕ ПО ОТНОШЕНИЮ К СТАНДАРТНОЙ ВЫСОТЕ 10 М Таблица 18, СП 23 -101 -2004 Коэффициент при расчетной скорости ветра, м/с Высота, м 2 2, 5 3 4 5 6 7 8 10 10 1, 0 1, 0 1, 0 100 2, 8 2, 4 2, 2 1, 9 1, 8 1, 7 1, 5 1, 4 1, 2 150 3, 2 2, 8 2, 5 2, 1 2, 0 1, 8 1, 7 1, 6 1, 4 200 3, 5 3, 0 2, 7 2, 4 2, 1 2, 0 1, 8 1, 7 1, 4 250 3, 8 3, 2 2, 8 2, 5 2, 3 2, 1 1, 9 1, 8 1, 5 300 3, 8 3, 4 3, 0 2, 6 2, 4 2, 2 2, 0 1, 9 1, 6

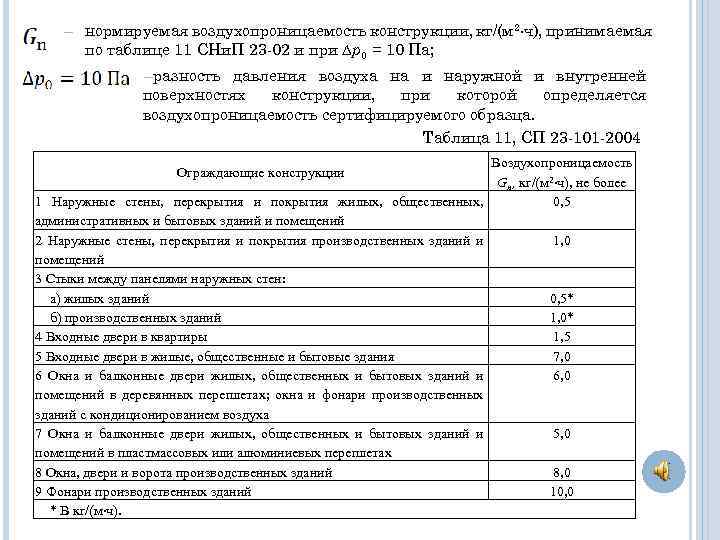

— нормируемая воздухопроницаемость конструкции, кг/(м 2 ч), принимаемая по таблице 11 СНи. П 23 -02 и при p 0 = 10 Па; —разность давления воздуха на и наружной и внутренней поверхностях конструкции, при которой определяется воздухопроницаемость сертифицируемого образца. Таблица 11, СП 23 -101 -2004 Воздухопроницаемость Gn, кг/(м 2 ч), не более 1 Наружные стены, перекрытия и покрытия жилых, общественных, 0, 5 административных и бытовых зданий и помещений 2 Наружные стены, перекрытия и покрытия производственных зданий и 1, 0 помещений 3 Стыки между панелями наружных стен: а) жилых зданий 0, 5* б) производственных зданий 1, 0* 4 Входные двери в квартиры 1, 5 5 Входные двери в жилые, общественные и бытовые здания 7, 0 6 Окна и балконные двери жилых, общественных и бытовых зданий и 6, 0 помещений в деревянных переплетах; окна и фонари производственных зданий с кондиционированием воздуха 7 Окна и балконные двери жилых, общественных и бытовых зданий и 5, 0 помещений в пластмассовых или алюминиевых переплетах 8 Окна, двери и ворота производственных зданий 8, 0 9 Фонари производственных зданий 10, 0 * В кг/(м ч). Ограждающие конструкции

СОПРОТИВЛЕНИЕ ВОЗДУХОПРОНИЦАНИЮ СВЕТОПРОЗРАЧНЫХ КОНСТРУКЦИЙ Сопротивление воздухопроницанию выбранного типа светопрозрачной конструкции Rinf, м 2 ч/кг, определяют по формуле — — воздухопроницаемость светопрозрачной конструкции, кг/(м 2 ч), при p 0 = 10 Па, полученная в результате сертификационных испытаний; показатель режима фильтрации светопрозрачной конструкции, полученный в результате сертификационных испытаний.

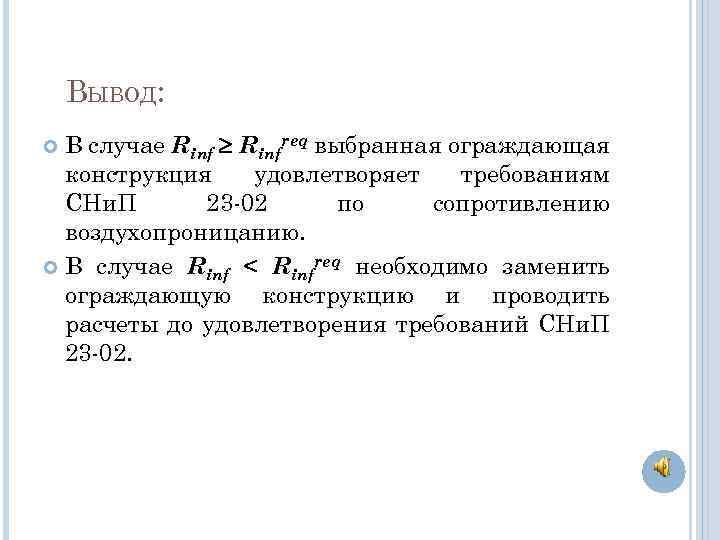

ВЫВОД: В случае Rinfreq выбранная ограждающая конструкция удовлетворяет требованиям СНи. П 23 -02 по сопротивлению воздухопроницанию. В случае Rinf < Rinfreq необходимо заменить ограждающую конструкцию и проводить расчеты до удовлетворения требований СНи. П 23 -02.

КЛАССЫ ВОЗДУХОПРОНИЦАЕМОСТИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОБЪЕКТА Таблица 19 СП 23 -101 -2004 Кратность воздухообмена при р = 50 Па (n 50, ч-1) n 50 < 1 Наименование класса Очень низкая 1 n 50 < 2 Низкая 2 n 50 < 4 Нормальная 4 n 50 < 6 Умеренная 6 n 50 < 10 Высокая 10 n 50 Очень высокая При установлении классов воздухопроницаемости «умеренная» , «высокая» , «очень высокая» следует принимать меры по снижению воздухопроницаемости объектов. При установлении классов «низкая» и «очень низкая» в объектах, имеющих вентиляцию с естественным побуждением, следует принимать меры, обеспечивающие дополнительный приток свежего воздуха.

ПРИМЕР РАСЧЕТА СОПРОТИВЛЕНИЯ ВОЗДУХОПРОНИЦАНИЮ ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ Для стен и для светопрозрачных конструкций: Rinfdes≥ Rinfreg Нормативные значения. Rinfreg=Δp/GH Gn - нормируемая воздухопроницаемость о. к. Gn =0, 5 кг/м 2 ч– для наружных стен (определяем по СНи. П 23. 02 -2003 табл 11) Δp – разница давлений на внутренней и наружной поверхности Δp=0, 55 H (γext- γint)+0, 003 γext·V 2 γext=3463/(273+ text)= 3463/(273 -30)=14, 25 γint=3463/(273+ tint)= 3463/(273+20)=11, 8 H=12 м V=6, 5 м/с Δp=0, 55*12(14, 02 -11, 8)+0, 03*14, 02*5, 42=18, 34 Па Rinfreg=18, 34/0, 5=36, 68 м 2 ч Па/кг– для стен

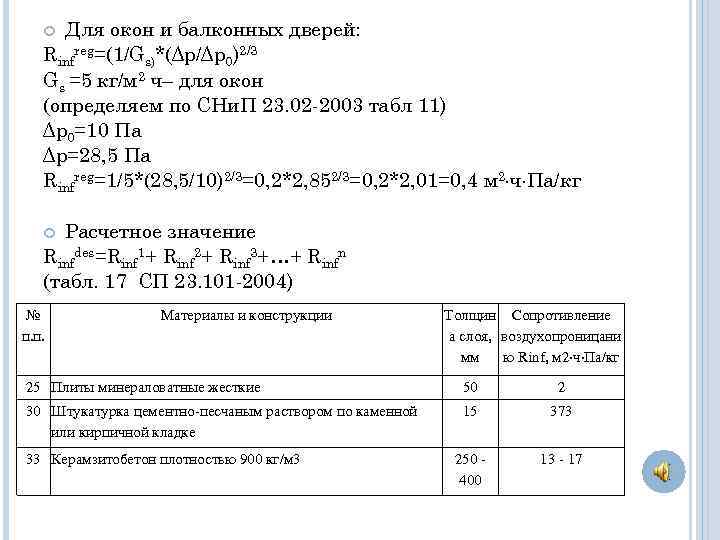

Для окон и балконных дверей: Rinfreg=(1/Gs)*(Δp/Δp 0)2/3 Gs =5 кг/м 2 ч– для окон (определяем по СНи. П 23. 02 -2003 табл 11) Δp 0=10 Па Δp=28, 5 Па Rinfreg=1/5*(28, 5/10)2/3=0, 2*2, 852/3=0, 2*2, 01=0, 4 м 2 ч Па/кг Расчетное значение Rinfdes=Rinf 1+ Rinf 2+ Rinf 3+…+ Rinfn (табл. 17 СП 23. 101 -2004) № Материалы и конструкции Толщин Сопротивление п. п. а слоя, воздухопроницани мм ю Rinf, м 2 ч Па/кг 25 Плиты минераловатные жесткие 50 2 30 Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке 15 373 250 400 13 - 17 33 Керамзитобетон плотностью 900 кг/м 3

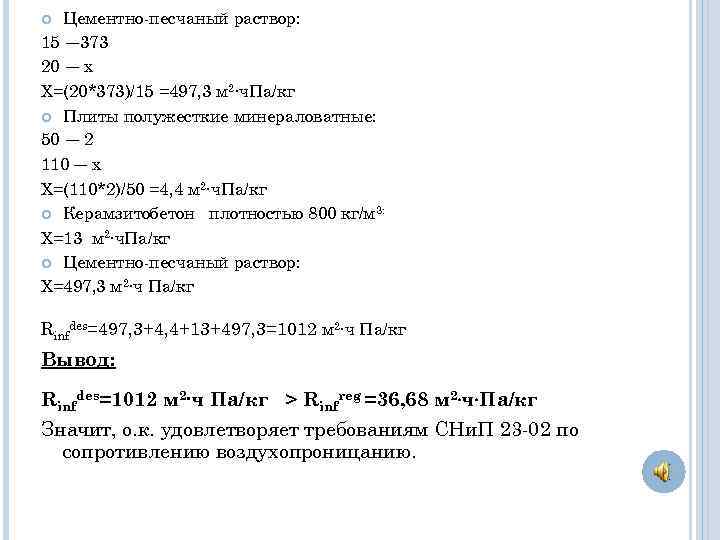

Цементно-песчаный раствор: 15 — 373 20 — х Х=(20*373)/15 =497, 3 м 2∙ч. Па/кг Плиты полужесткие минераловатные: 50 — 2 110 — х Х=(110*2)/50 =4, 4 м 2∙ч. Па/кг Керамзитобетон плотностью 800 кг/м 3: Х=13 м 2∙ч. Па/кг Цементно-песчаный раствор: Х=497, 3 м 2∙ч Па/кг Rinfdes=497, 3+4, 4+13+497, 3=1012 м 2∙ч Па/кг Вывод: Rinfdes=1012 м 2∙ч Па/кг > Rinfreg =36, 68 м 2 ч Па/кг Значит, о. к. удовлетворяет требованиям СНи. П 23 -02 по сопротивлению воздухопроницанию.
