Воздушно-отопительный агрегат VOLCANO 1 Введение 2 Применение

Воздушно-отопительный агрегат VOLCANO

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

VTS GROUP • Ведущий поставщик вентиляционных, кондиционерных и нагревательных устройств • Европейская компания с более чем 20 -летней историей • • • 4 континента 25 стран 84 офиса

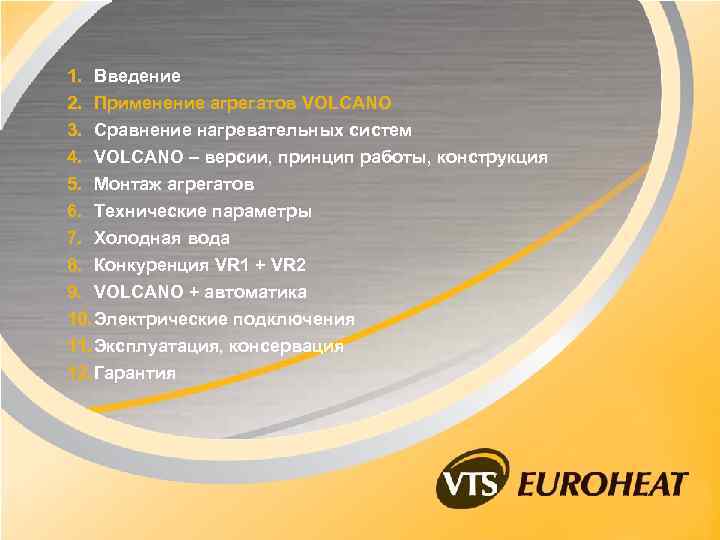

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

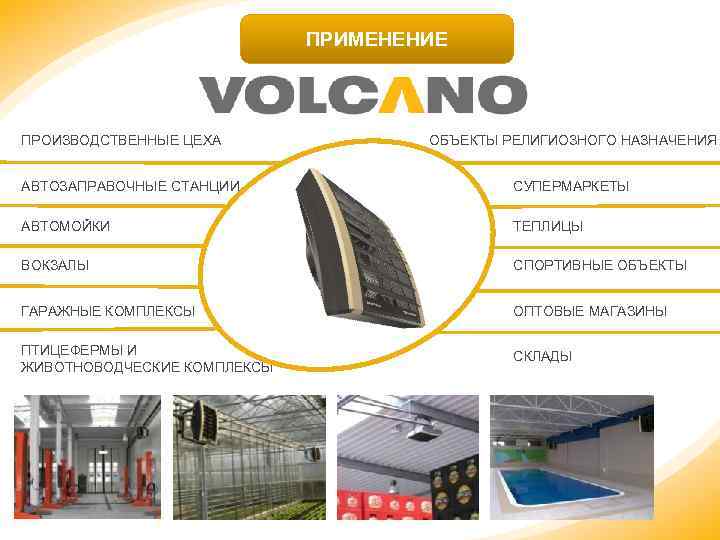

ПРИМЕНЕНИЕ ПРОИЗВОДСТВЕННЫЕ ЦЕХА OБЪЕКТЫ РЕЛИГИОЗНОГО НАЗНАЧЕНИЯ АВТОЗАПРАВОЧНЫЕ СТАНЦИИ СУПЕРМАРКЕТЫ АВТОМОЙКИ ТЕПЛИЦЫ ВОКЗАЛЫ СПОРТИВНЫЕ ОБЪЕКТЫ ГАРАЖНЫЕ КОМПЛЕКСЫ ОПТОВЫЕ МАГАЗИНЫ ПТИЦЕФЕРМЫ И ЖИВОТНОВОДЧЕСКИЕ КОМПЛЕКСЫ СКЛАДЫ

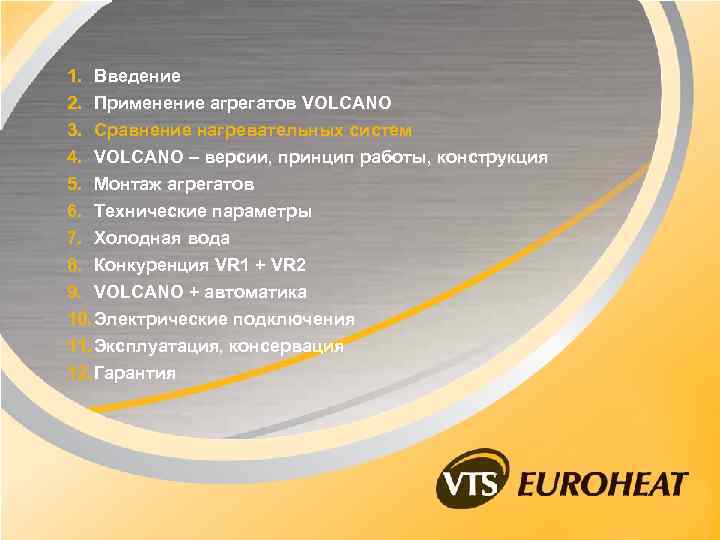

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

Преимущества воздушного отопления (Volcano) по сравнению с традиционным водяным отоплением Малая тепловая инерционность из-за меньшего водяного объема по сравнению с обычным водяным отоплением. Возможность объединения функции отопления с функцией вентиляции (перемешивания) воздуха в помещении, не позволяя концентрироваться примесям и запахам. Возможность охлаждения помещения. Возможность обогрева больших помещений одним агрегатом, регулирование потока теплого воздуха. Меньшая стоимость агрегатов воздушного отопления (Volcano) по сравнению с традиционными отопительными приборами той же тепловой мощности, меньшая стоимость эксплуатации. Значительно более равномерное распределение теплого воздуха по помещению с помощью вентилятора (вынужденная конвекция).

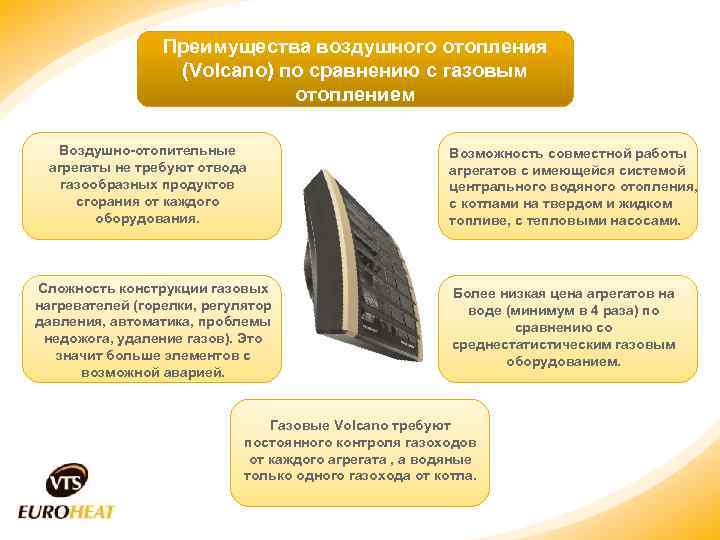

Преимущества воздушного отопления (Volcano) по сравнению с газовым отоплением Воздушно-отопительные агрегаты не требуют отвода газообразных продуктов сгорания от каждого оборудования. Сложность конструкции газовых нагревателей (горелки, регулятор давления, автоматика, проблемы недожога, удаление газов). Это значит больше элементов с возможной аварией. Возможность совместной работы агрегатов с имеющейся системой центрального водяного отопления, с котлами на твердом и жидком топливе, с тепловыми насосами. Более низкая цена агрегатов на воде (минимум в 4 раза) по сравнению со среднестатистическим газовым оборудованием. Газовые Volcano требуют постоянного контроля газоходов от каждого агрегата , а водяные только одного газохода от котла.

Преимущества воздушного водяного отопления (Volcano) по сравнению с газовыми и электрическими инфракрасными излучателями Водяные Volcano обогревают струями воздуха все помещение, излучатели греют локально электромагнитным излучением. Агрегаты на горячей воде значительно дешевле инфракрасных излучателей. Volcano имеют значительно большие мощности по сравнению с излучателями (у них всего несколько к. Вт). Инфракрасные излучатели – это локальные обогреватели одной зоны. Эксплуатация электрических нагревателей высока из-за высокой стоимости электроэнергии А газовые ИК- излучатели – это проблемы с сжиганием газа.

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – типы, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

2 WERSJE ТИПЫ АГРЕГАТОВ • VOLCANO VR 1 (10 -30 к. Вт, 5500 м 3/ч) с однорядным теплообменником • VOLCANO VR 2 (30 -60 к. Вт, 5200 м 3/ч) с двухрядным теплообменником

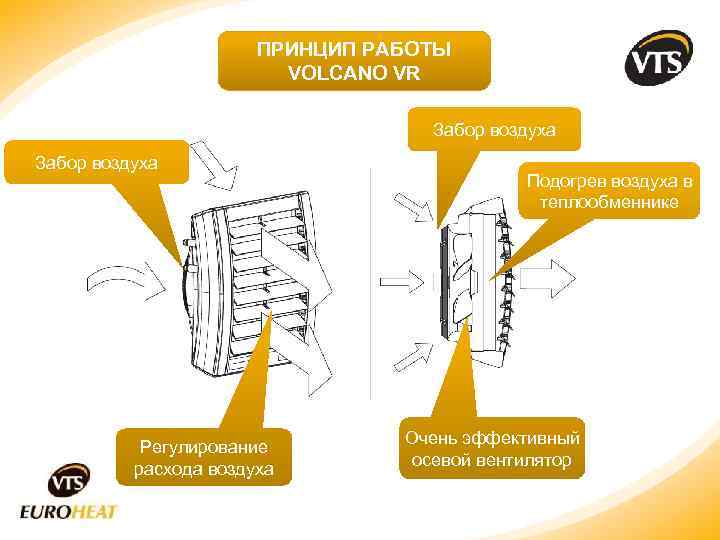

ПРИНЦИП РАБОТЫ VOLCANO VR Забор воздуха Регулирование расхода воздуха Подогрев воздуха в теплообменнике Очень эффективный осевой вентилятор

КОНСТРУКЦИЯ VOLCANO - BUDOWA VOLCANO VR 1. 2. 3. 4. 5. 6. Теплообменник Осевой вентилятор Корпус; Направляющие жалюзи Образец монтажной консоли Боковые накладки A. Информационная табличка

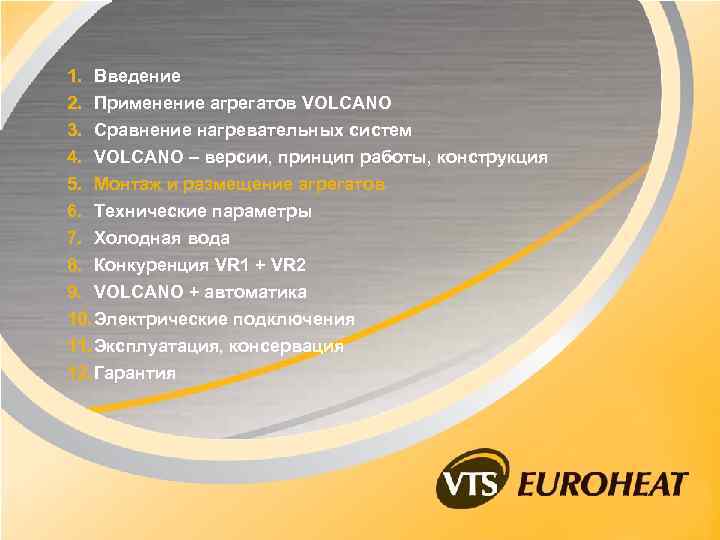

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж и размещение агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

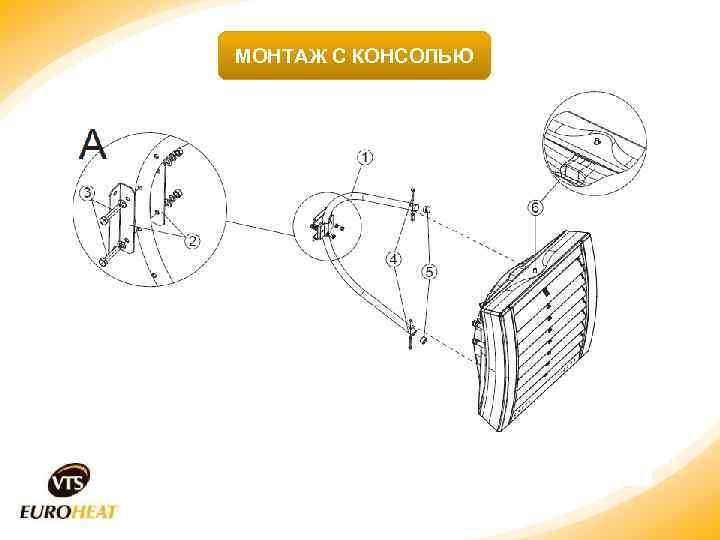

МОНТАЖ С КОНСОЛЬЮ Montaż z konsolą

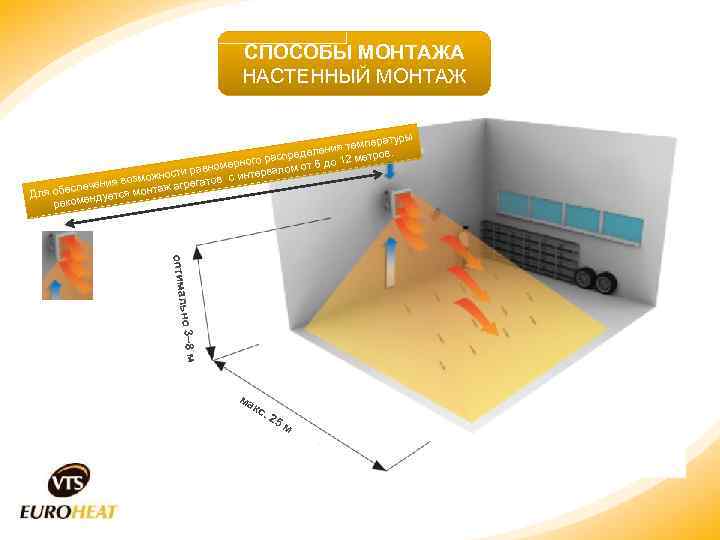

СПОСОБЫ МОНТАЖА Montaż nagrzewnic НАСТЕННЫЙ МОНТАЖ атуры темпер еления тров. спред о 12 ме ного ра вномер ервалом от 6 д ти ра с инт можнос ния воз таж агрегатов спече Для обе ендуется мон реком м ьно 3– 8 оптимал ма к с. 25 м

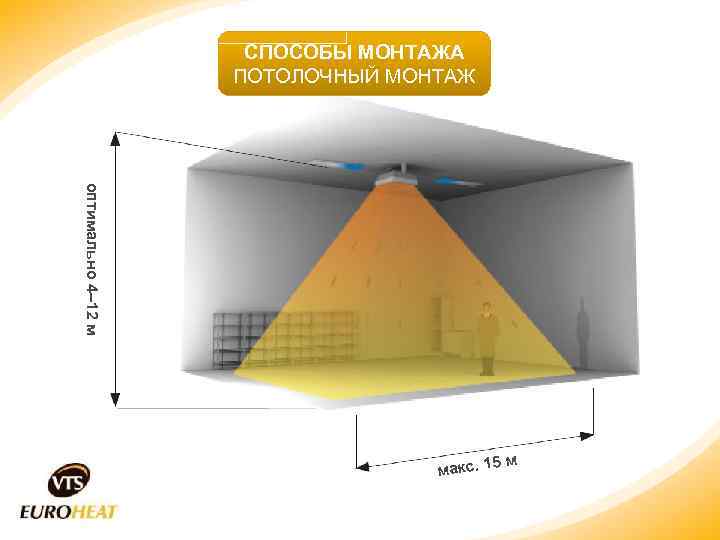

СПОСОБЫ МОНТАЖА ПОТОЛОЧНЫЙ МОНТАЖ оптимально 4– 12 м м макс. 15

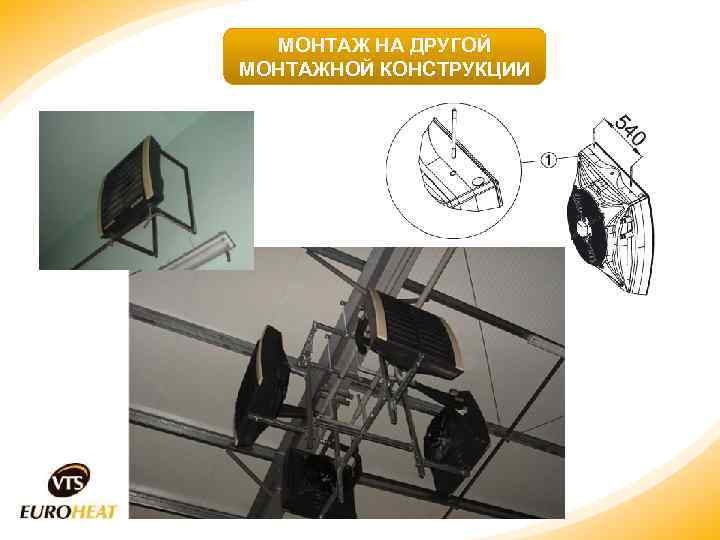

МОНТАЖ НА ДРУГОЙ МОНТАЖНОЙ КОНСТРУКЦИИ

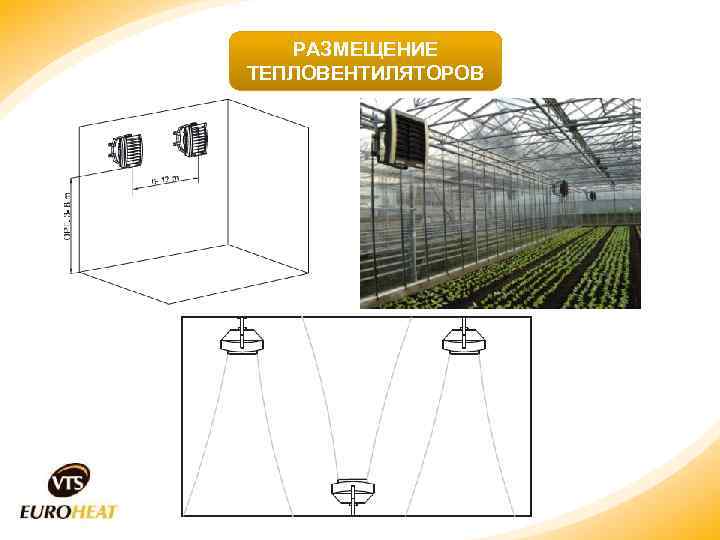

РАЗМЕЩЕНИЕ ТЕПЛОВЕНТИЛЯТОРОВ

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

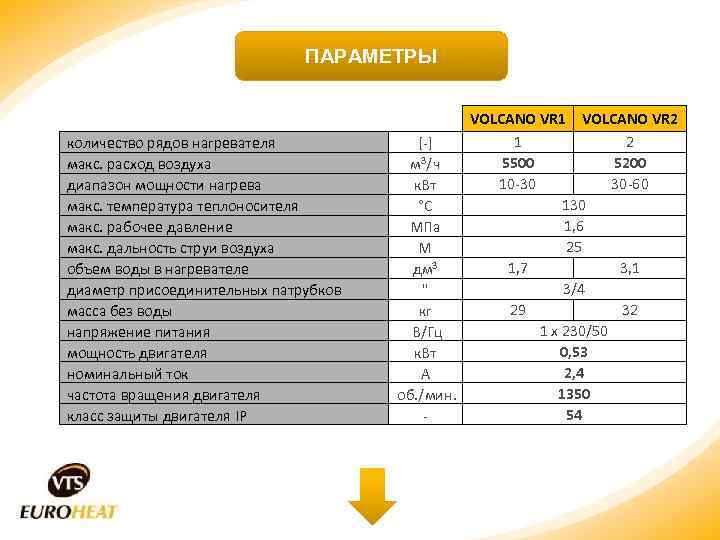

ПАРАМЕТРЫ количество рядов нагревателя макс. расход воздуха диапазон мощности нагрева макс. температура теплоносителя макс. рабочее давление макс. дальность струи воздуха объeм воды в нагревателе диаметр присоединительных патрубков масса без воды напряжение питания мощность двигателя номинальный ток частота вращения двигателя класс защиты двигателя IP VOLCANO VR 1 VOLCANO VR 2 1 2 [-] 5500 5200 м³/ч 10 -30 30 -60 к. Вт 130 °C 1, 6 МПа 25 М 1, 7 3, 1 дм³ 3/4 " 29 32 кг 1 x 230/50 В/Гц 0, 53 к. Вт 2, 4 A 1350 об. /мин. 54 -

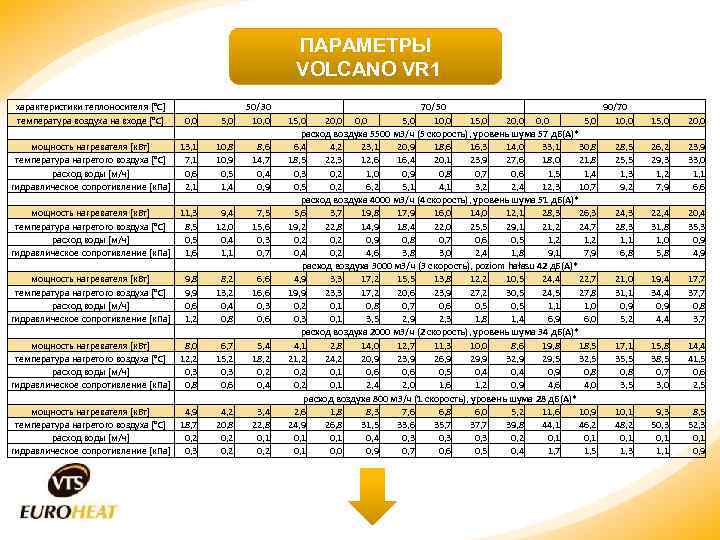

ПАРАМЕТРЫ VOLCANO VR 1 характеристики теплоносителя [°C] температура воздуха на входе [°C] мощность нагревателя [к. Вт] температура нагретого воздуха [°C] расход воды [м/ч] гидравлическое сопротивление [к. Па] 0, 0 50/30 10, 0 13, 1 7, 1 0, 6 2, 1 10, 8 10, 9 0, 5 1, 4 8, 6 14, 7 0, 4 0, 9 11, 3 8, 5 0, 5 1, 6 9, 4 12, 0 0, 4 1, 1 7, 5 15, 6 0, 3 0, 7 9, 8 9, 9 0, 6 1, 2 8, 2 13, 2 0, 4 0, 8 6, 6 16, 6 0, 3 0, 6 8, 0 12, 2 0, 3 0, 8 6, 7 15, 2 0, 3 0, 6 5, 4 18, 2 0, 4 4, 9 18, 7 0, 2 0, 3 4, 2 20, 8 0, 2 3, 4 22, 8 0, 1 0, 2 70/50 90/70 15, 0 20, 0 5, 0 10, 0 расход воздуха 5500 м 3/ч (5 скорость), уровень шума 57 д. Б(A)* 6, 4 4, 2 23, 1 20, 9 18, 6 16, 3 14, 0 33, 1 30, 8 28, 5 18, 5 22, 3 12, 6 16, 4 20, 1 23, 9 27, 6 18, 0 21, 8 25, 5 0, 3 0, 2 1, 0 0, 9 0, 8 0, 7 0, 6 1, 5 1, 4 1, 3 0, 5 0, 2 6, 2 5, 1 4, 1 3, 2 2, 4 12, 3 10, 7 9, 2 расход воздуха 4000 м 3/ч (4 скорость), уровень шума 51 д. Б(A)* 5, 6 3, 7 19, 8 17, 9 16, 0 14, 0 12, 1 28, 3 26, 3 24, 3 19, 2 22, 8 14, 9 18, 4 22, 0 25, 5 29, 1 21, 2 24, 7 28, 3 0, 2 0, 9 0, 8 0, 7 0, 6 0, 5 1, 2 1, 1 0, 4 0, 2 4, 6 3, 8 3, 0 2, 4 1, 8 9, 1 7, 9 6, 8 расход воздуха 3000 м 3/ч (3 скорость), poziom hałasu 42 д. Б(A)* 4, 9 3, 3 17, 2 15, 5 13, 8 12, 2 10, 5 24, 4 22, 7 21, 0 19, 9 23, 3 17, 2 20, 6 23, 9 27, 2 30, 5 24, 5 27, 8 31, 1 0, 2 0, 1 0, 8 0, 7 0, 6 0, 5 1, 1 1, 0 0, 9 0, 3 0, 1 3, 5 2, 9 2, 3 1, 8 1, 4 6, 9 6, 0 5, 2 расход воздуха 2000 м 3/ч (2 скорость), уровень шума 34 д. Б(A)* 4, 1 2, 8 14, 0 12, 7 11, 3 10, 0 8, 6 19, 8 18, 5 17, 1 21, 2 24, 2 20, 9 23, 9 26, 9 29, 9 32, 9 29, 5 32, 5 35, 5 0, 2 0, 1 0, 6 0, 5 0, 4 0, 9 0, 8 0, 2 0, 1 2, 4 2, 0 1, 6 1, 2 0, 9 4, 6 4, 0 3, 5 расход воздуха 800 м 3/ч (1 скорость), уровень шума 28 д. Б(A)* 2, 6 1, 8 8, 3 7, 6 6, 8 6, 0 5, 2 11, 6 10, 9 10, 1 24, 9 26, 8 31, 5 33, 6 35, 7 37, 7 39, 8 44, 1 46, 2 48, 2 0, 1 0, 4 0, 3 0, 2 0, 1 0, 0 0, 9 0, 7 0, 6 0, 5 0, 4 1, 7 1, 5 1, 3 15, 0 20, 0 26, 2 29, 3 1, 2 7, 9 23, 9 33, 0 1, 1 6, 6 22, 4 31, 8 1, 0 5, 8 20, 4 35, 3 0, 9 4, 9 19, 4 34, 4 0, 9 4, 4 17, 7 37, 7 0, 8 3, 7 15, 8 38, 5 0, 7 3, 0 14, 4 41, 5 0, 6 2, 5 9, 3 50, 3 0, 1 1, 1 8, 5 52, 3 0, 1 0, 9

ПАРАМЕТРЫ VOLCANO VR 2 характеристики теплоносителя [°C] температура воздуха на входе [°C] мощность нагревателя [к. Вт] температура нагретого воздуха [°C] расход воды [м/ч] гидравлическое сопротивление [к. Па] 0, 0 50/30 10, 0 23, 9 13, 8 1, 0 4, 9 20, 1 16, 6 0, 9 3, 5 16, 2 19, 4 0, 7 2, 4 19, 4 15, 8 0, 8 3, 3 16, 3 18, 3 0, 7 2, 4 13, 3 20, 8 0, 6 16, 3 17, 6 0, 7 2, 4 13, 7 19, 9 0, 6 0, 7 11, 2 22, 1 0, 5 1, 2 12, 3 20, 6 0, 5 1, 4 10, 5 22, 4 0, 5 1, 1 8, 6 24, 3 0, 4 0, 7 6, 4 27, 9 0, 3 0, 4 5, 4 28, 9 0, 2 0, 3 4, 5 29, 8 0, 2 70/50 90/70 15, 0 20, 0 5, 0 10, 0 расход воздуха 5200 м 3/ч (5 скорость), уровень шума 57 д. Б(A)* 12, 4 8, 5 40, 8 36, 9 33, 1 29, 2 25, 3 60, 5 53, 5 49, 6 22, 2 24, 9 23, 6 26, 4 29, 1 31, 9 34, 7 33, 2 35, 9 38, 7 0, 5 0, 4 1, 8 1, 6 1, 5 1, 3 1, 1 2, 5 2, 4 2, 2 1, 4 0, 7 13, 0 10, 9 8, 8 7, 0 5, 4 24, 4 21, 5 18, 7 расход воздуха 3700 м 3/ч (4 скорость), уровень шума 51 д. Б(A)* 10, 2 7, 1 33, 0 29, 9 26, 8 23, 7 20, 6 46, 2 43, 1 40, 0 23, 3 25, 8 26, 7 29, 2 31, 7 34, 2 36, 7 37, 4 39, 9 42, 4 0, 3 1, 5 1, 3 1, 2 1, 0 0, 9 2, 0 1, 9 1, 8 1, 0 0, 5 8, 8 7, 3 6, 0 4, 8 3, 7 16, 4 14, 4 12, 6 расход воздуха 2800 м 3/ч (3 скорость), уровень шума 42 д. Б(A)* 8, 6 6, 0 27, 5 25, 0 22, 4 19, 9 17, 3 38, 4 35, 9 33, 3 24, 3 26, 5 29, 4 31, 7 34, 0 36, 2 38, 5 41, 4 43, 3 45, 6 0, 4 0, 3 1, 2 1, 1 1, 0 0, 9 0, 8 1, 7 1, 6 1, 5 0, 7 0, 4 6, 3 5, 3 4, 3 3, 4 2, 7 11, 7 10, 3 9, 0 расход воздуха 1800 м 3/ч (2 скорость), уровень шума 34 д. Б(A)* 6, 7 4, 7 20, 5 18, 6 16, 7 14, 8 12, 9 28, 4 26, 5 24, 6 26, 1 27, 8 24, 1 36, 0 37, 8 39, 7 41, 6 47, 3 49, 2 51, 1 0, 3 0, 2 0, 9 0, 8 0, 7 0, 6 1, 3 1, 2 1, 1 0, 5 0, 2 3, 6 3, 0 2, 5 2, 0 1, 6 6, 7 5, 9 5, 1 расход воздуха 700 м 3/ч (1 скорость), уровень шума 28 д. Б(A)* 3, 6 2, 6 10, 2 9, 3 8, 4 7, 5 6, 6 14, 0 13, 1 12, 2 30, 6 31, 4 44, 9 46, 0 47, 0 48, 0 49, 0 61, 5 62, 5 63, 6 0, 2 0, 1 0, 5 0, 4 0, 3 0, 6 0, 5 0, 1 1, 0 0, 9 0, 7 0, 6 0, 5 1, 8 1, 6 1, 4 15, 0 20, 0 45, 7 41, 5 2, 0 16, 1 41, 8 44, 2 1, 8 13, 6 36, 9 44, 8 1, 6 10, 8 33, 8 47, 3 1, 5 9, 2 30, 7 47, 8 1, 4 7, 7 28, 2 50, 1 1, 2 6, 6 22, 8 52, 9 1, 0 4, 4 20, 9 54, 8 0, 9 3, 8 11, 3 64, 6 0, 5 1, 2 10, 4 65, 7 0, 5 1, 0

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

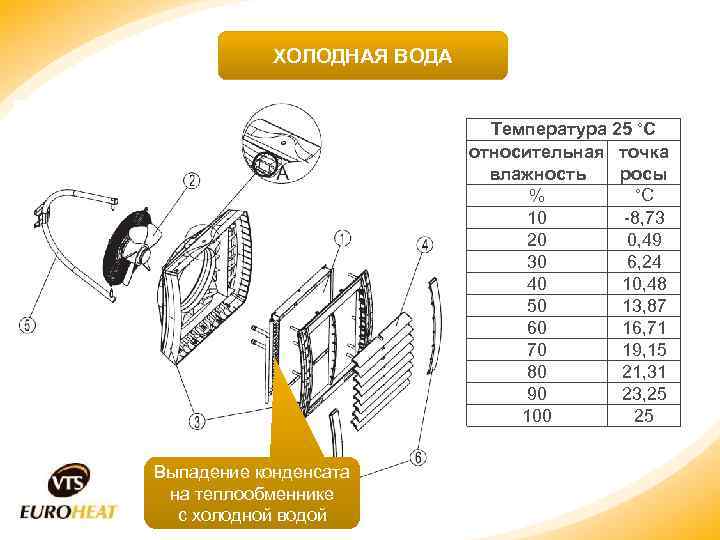

ХОЛОДНАЯ ВОДА Температура 25 °С относительная точка влажность росы °С % 10 -8, 73 20 0, 49 30 6, 24 40 10, 48 50 13, 87 60 16, 71 70 19, 15 80 21, 31 90 23, 25 100 25 Выпадение конденсата на теплообменнике с холодной водой

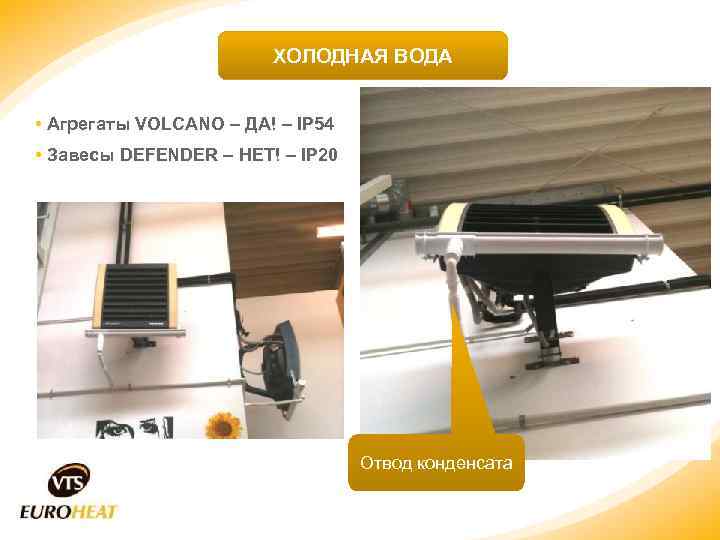

ХОЛОДНАЯ ВОДА • Агрегаты VOLCANO – ДА! – IP 54 • Завесы DEFENDER – НЕТ! – IP 20 Отвод конденсата

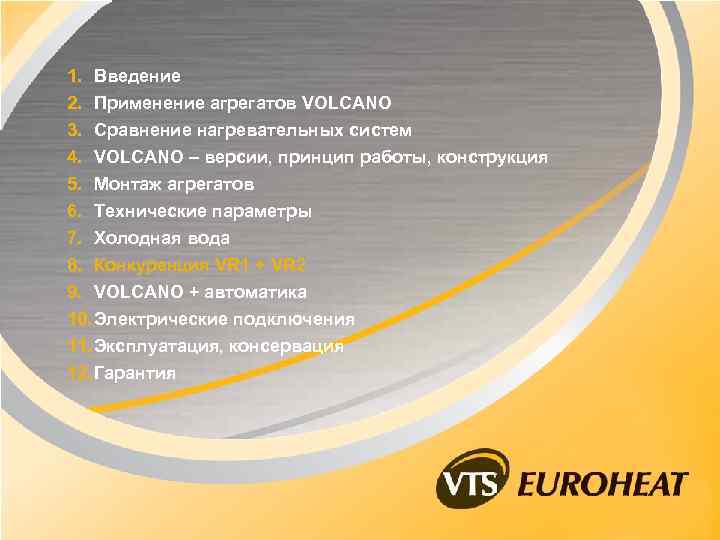

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

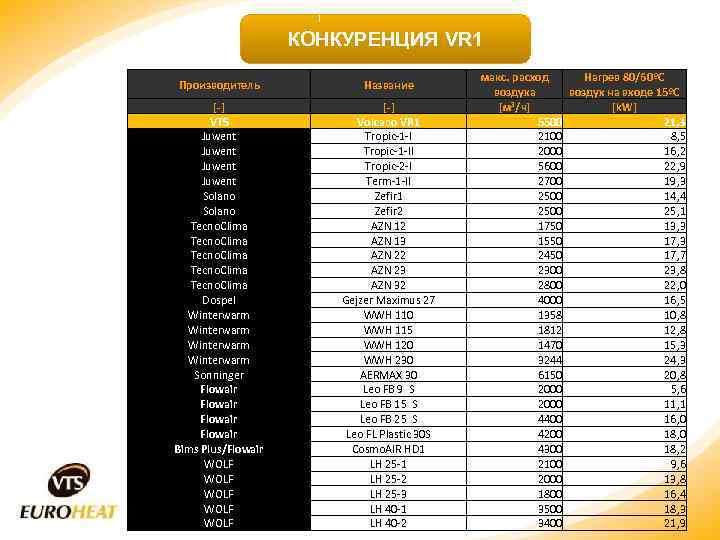

КОНКУРЕНЦИЯ VR 1 Производитель Название [-] VTS Juwent Solano Tecno. Clima Dospel Winterwarm Sonninger Flowair Bims Plus/Flowair WOLF WOLF [-] Volcano VR 1 Tropic-1 -II Tropic-2 -I Term-1 -II Zefir 1 Zefir 2 AZN 13 AZN 22 AZN 23 AZN 32 Gejzer Maximus 27 WWH 110 WWH 115 WWH 120 WWH 230 AERMAX 30 Leo FB 9 S Leo FB 15 S Leo FB 25 S Leo FL Plastic 30 S Cosmo. AIR HD 1 LH 25 -2 LH 25 -3 LH 40 -1 LH 40 -2 макс. расход Нагрев 80/60ºC воздуха воздух на входе 15ºC [м³/ч] [k. W] 5500 21, 3 2100 8, 5 2000 16, 2 5600 22, 9 2700 19, 3 2500 14, 4 2500 25, 1 1750 13, 3 1550 17, 3 2450 17, 7 2300 23, 8 2800 22, 0 4000 16, 5 1358 10, 8 1812 12, 8 1470 15, 3 3244 24, 3 6150 20, 8 2000 5, 6 2000 11, 1 4400 16, 0 4200 18, 0 4300 18, 2 2100 9, 6 2000 13, 8 1800 16, 4 3500 18, 3 3400 21, 9

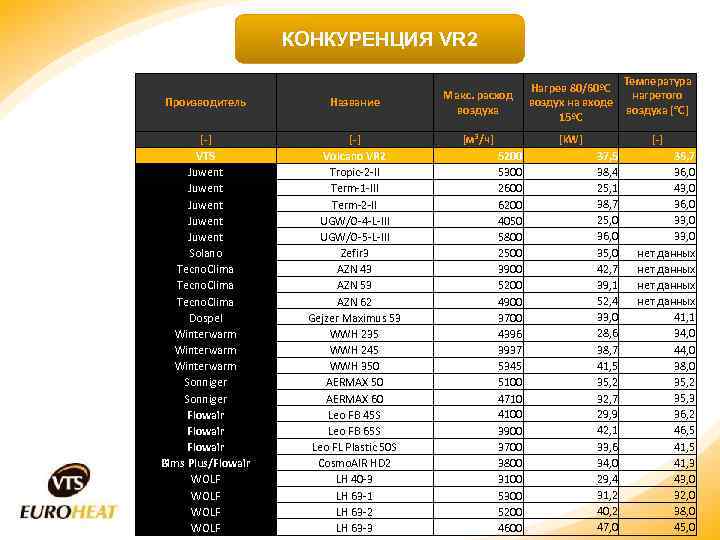

КОНКУРЕНЦИЯ VR 2 Производитель Название [-] VTS Juwent Juwent Solano Tecno. Clima Dospel Winterwarm Sonniger Flowair Bims Plus/Flowair WOLF [-] Volcano VR 2 Tropic-2 -II Term-1 -III Term-2 -II UGW/O-4 -L-III UGW/O-5 -L-III Zefir 3 AZN 43 AZN 53 AZN 62 Gejzer Maximus 53 WWH 235 WWH 245 WWH 350 AERMAX 60 Leo FB 45 S Leo FB 65 S Leo FL Plastic 50 S Cosmo. AIR HD 2 LH 40 -3 LH 63 -1 LH 63 -2 LH 63 -3 Макс. расход воздуха Нагрев 80/60ºC воздух на входе 15ºC [м³/ч] [k. W] 5200 5300 2600 6200 4050 5800 2500 3900 5200 4900 3700 4396 3937 5345 5100 4710 4100 3900 3700 3800 3100 5300 5200 4600 Температура нагретого воздуха [°C] [-] 37, 5 38, 4 25, 1 38, 7 25, 0 36, 0 35, 0 42, 7 39, 1 52, 4 33, 0 28, 6 38, 7 41, 5 35, 2 32, 7 29, 9 42, 1 33, 6 34, 0 29, 4 31, 2 40, 2 47, 0 36, 7 36, 0 43, 0 36, 0 33, 0 нет данных 41, 1 34, 0 44, 0 38, 0 35, 2 35, 3 36, 2 46, 5 41, 3 43, 0 32, 0 38, 0 45, 0

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

РЕГУЛЯТОР СКОРОСТИ ВРАЩЕНИЯ ARW 3, 0/2 • • напряжение питания: 230 V AC +/- 10% допустимый выходной ток: 3 A способ регулировки: пошаговый число ступеней регулировки: 5 класс защиты IP: 54 способ монтажа: настенный параметры окружающей среды: 0… 40°C

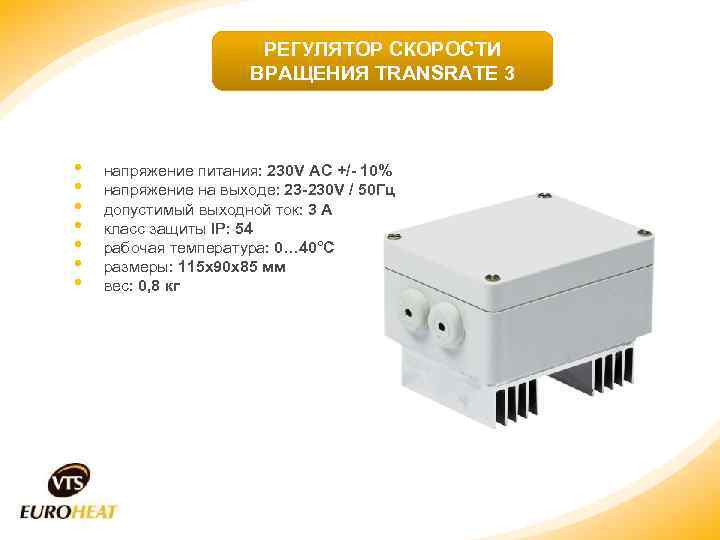

РЕГУЛЯТОР СКОРОСТИ ВРАЩЕНИЯ TRANSRATE 3 • • напряжение питания: 230 V AC +/- 10% напряжение на выходе: 23 -230 V / 50 Гц допустимый выходной ток: 3 A класс защиты IP: 54 рабочая температура: 0… 40°C размеры: 115 x 90 x 85 мм вес: 0, 8 кг

ПАНЕЛЬ УПРАВЛЕНИЯ TRANSRATE - SCR 10 • • • напряжение питания: 3, 3 V DC напряжение на выходе: 0 -3, 3 V DC допустимый выходной ток: 10 м. A класс защиты IP: 20 рабочая температура: 0… 40°C размеры: 71 x 25, 5 мм

ТЕРМОСТАТ TR 010 • • напряжение питания: 24 … 230 V AC допустимая нагрузка: 10 (3) A диапазон установок: 10… 30°C точность регулирования: +/- 1°C класс защиты IP: 30 пособ монтажа: настенный параметры окружающей среды: -10…+50°C

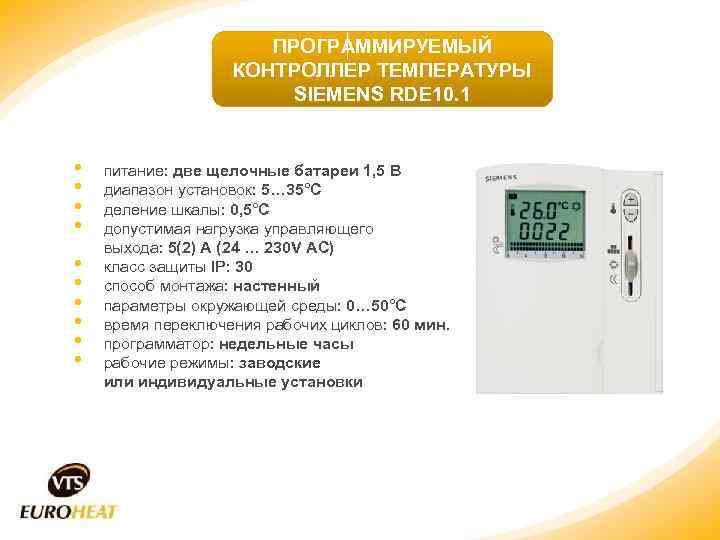

ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР ТЕМПЕРАТУРЫ SIEMENS RDE 10. 1 • • • питание: две щелочные батареи 1, 5 В диапазон установок: 5… 35°C деление шкалы: 0, 5°C допустимая нагрузка управляющего выхода: 5(2) A (24 … 230 V AC) класс защиты IP: 30 способ монтажа: настенный параметры окружающей среды: 0… 50°C время переключения рабочих циклов: 60 мин. программатор: недельные часы рабочие режимы: заводские или индивидуальные установки

КЛАПАН С СЕРВОПРИВОДОМ BELIMO EXT-SW-E 202 V 4 C 7 СЕРВОПРИВОД КЛАПАНА • • потребление мощности: 7 VA напряжение питания: 230 V AC +/- 10% время закрытия/ открытия: 5/18 с обесточенное положение: закрыто класс защиты IP: 20 параметры окружающей среды: 0… 60 o. C длина провода питания: 50 см, 3 x 0, 75 мм² КЛАПАН • • maksymalna temperatura czynnika grzewczego: 93 o. C диаметр патрубков: 3/4” рабочий режим: двухпозиционный ON-OFF максимальный перепад давления: 100 к. Па класс давления: PN 1616 коэффициент потока kvs: 6, 5 м 3/ч диапазон раочей температуры: 2… 60 o. C

КОМПЛЕКТ АВТОМАТИКИ ДЛЯ VOLCANO - BASIC 1 -4 -0101 -0036 VOLCANO VR 1 1 -4 -0101 -0037 VOLCANO VR 2 1 -2 -2701 -0024 Комплект авт. BASIC 1 -4 -0101 -0038 Термостат VR 1 -4 -0101 -0040 Регулятор скорости VR 1 -2 -1204 -2019 Клапан с сервоприводом 1 -4 -0101 -0104 Монтажная консоль VR

КОМПЛЕКТ АВТОМАТИКИ ДЛЯ VOLCANO - PRESTIGE 1 -4 -0101 -0036 1 -4 -0101 -0037 VOLCANO VR 1 VOLCANO VR 2 1 -2 -2701 -0025 Комплект авт. PRESTIGE 1 -4 -0101 -0040 1 -2 -1204 -2019 Программируемый контроллер температуры VR Регулятор скорости VR Клапан с сервоприводом 1 -4 -0101 -0104 Монтажная консоль VR 1 -4 -0101 -0039

VOLCANO C АВТОМАТИКОЙ TRANSRATE 1 -4 -0101 -0036 1 -4 -0101 -0037 VOLCANO VR 1 VOLCANO VR 2 1 -4 -0101 -0038 Термостат VR Программируемый контроллер температуры VR 1 -4 -0101 -0039 1 -4 -0101 -0058 1 -4 -0101 -0104 Trans. Rate Reg. Trans. Rate Panel Монтажная консоль VR

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

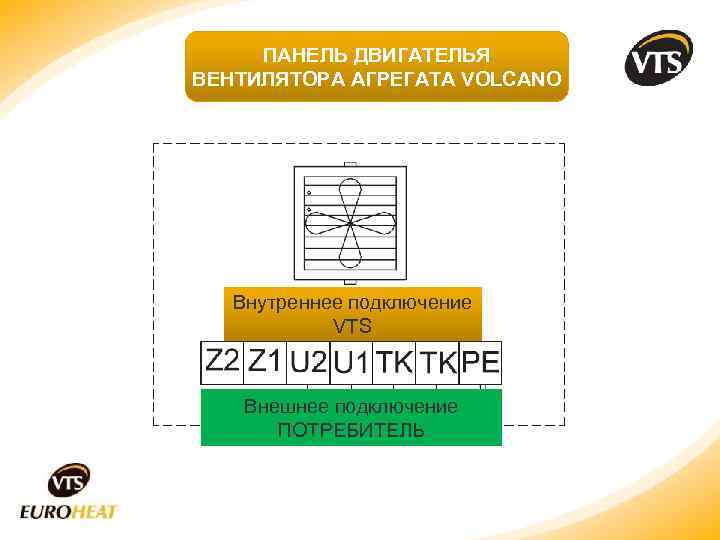

ПАНЕЛЬ ДВИГАТЕЛЬЯ ВЕНТИЛЯТОРА АГРЕГАТА VOLCANO Внутреннее подключение VTS Внешнее подключение ПОТРЕБИТЕЛЬ

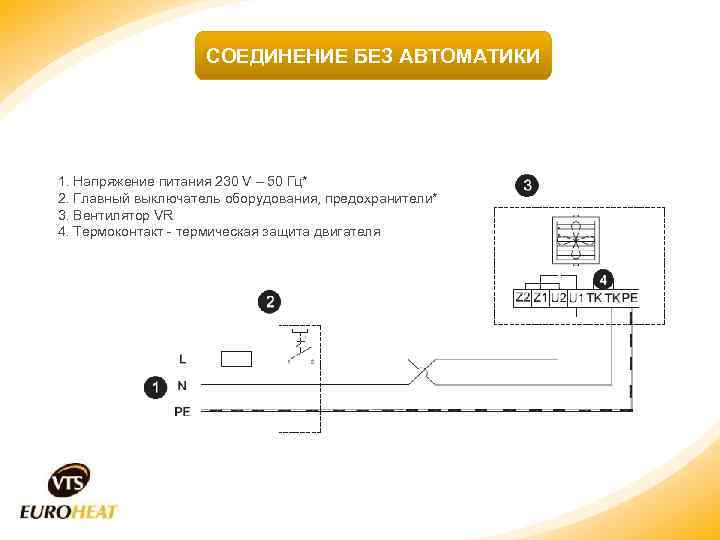

СОЕДИНЕНИЕ БЕЗ АВТОМАТИКИ 1. Напряжение питания 230 V – 50 Гц* 2. Главный выключатель оборудования, предохранители* 3. Вентилятор VR 4. Термоконтакт - термическая защита двигателя

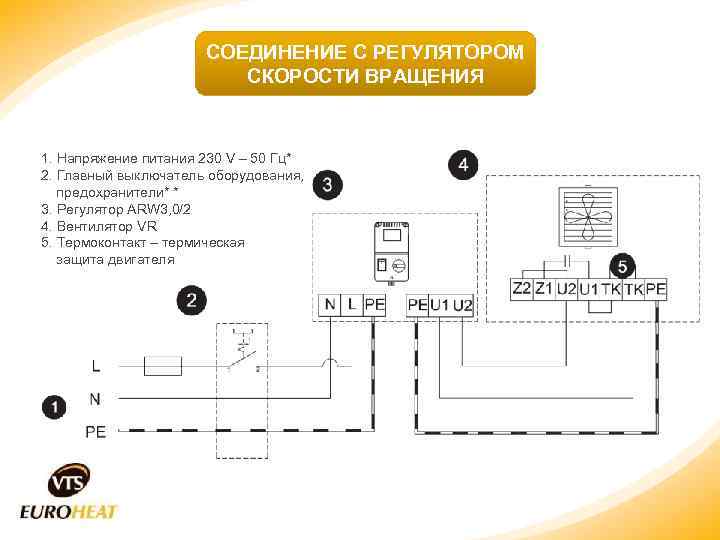

СОЕДИНЕНИЕ С РЕГУЛЯТОРОМ СКОРОСТИ ВРАЩЕНИЯ 1. Напряжение питания 230 V – 50 Гц* 2. Главный выключатель оборудования, предохранители* * 3. Регулятор ARW 3, 0/2 4. Вентилятор VR 5. Термоконтакт – термическая защита двигателя

Подключение автоматики BASIC для одного аппарата volcano в схеме, где термостат управляет работой вентилятора и сервопривода клапана 1. Напряжение питания 230 V – 50 Гц* 2. Главный выключатель оборудования, предохранители* 3. Регулятор ARW 3, 0/2 4. Вентилятор VR 5. Термоконтакт - термическая защита двигателя 6. Клапан с сервоприводом 7. Комнатный термостат

Подключение автоматики BASIC/PRESTIGE для двух и больше чем двух VOLCANO в схеме, где термостат управляет работой вентилятора и сервопривода клапана

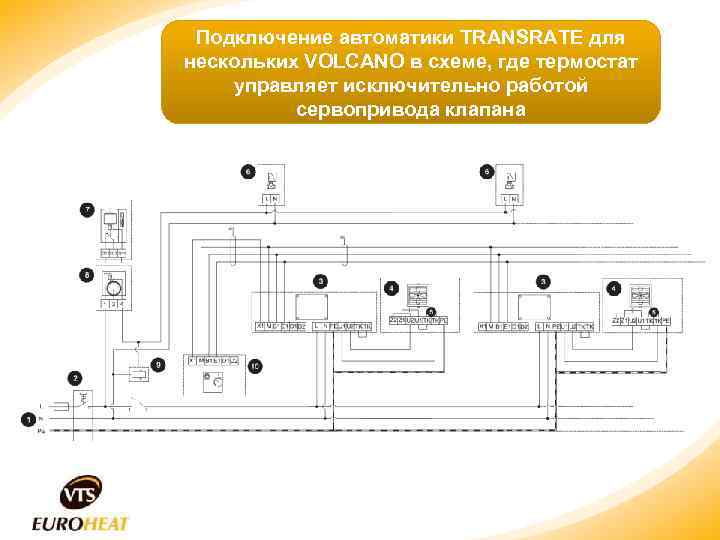

Подключение автоматики TRANSRATE для нескольких VOLCANO в схеме, где термостат управляет исключительно работой сервопривода клапана

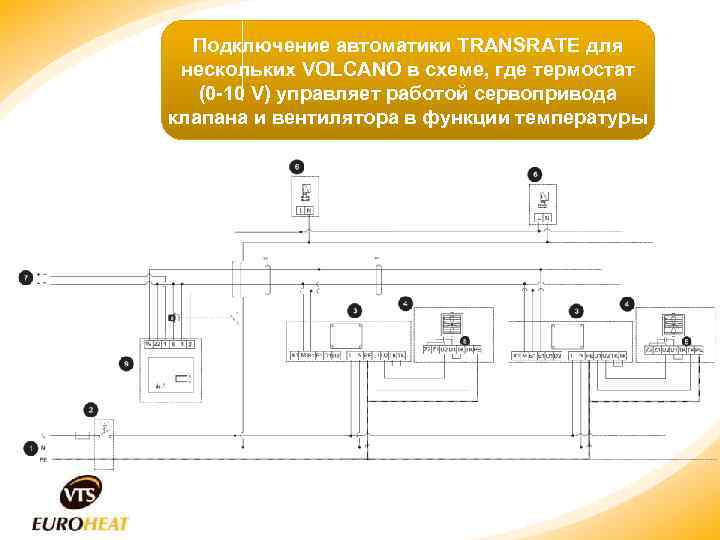

Подключение автоматики TRANSRATE для нескольких VOLCANO в схеме, где термостат (0 -10 V) управляет работой сервопривода клапана и вентилятора в функции температуры

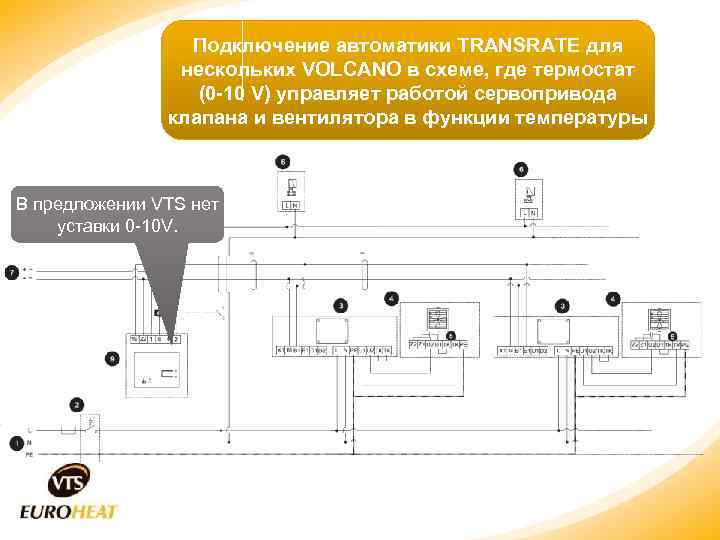

Подключение автоматики TRANSRATE для нескольких VOLCANO в схеме, где термостат (0 -10 V) управляет работой сервопривода клапана и вентилятора в функции температуры В предложении VTS нет уставки 0 -10 V.

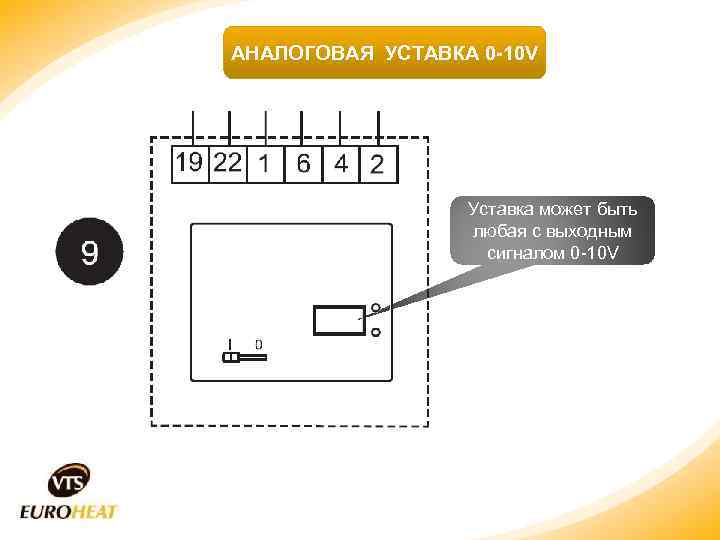

АНАЛОГОВАЯ УСТАВКА 0 -10 V Уставка может быть любая с выходным сигналом 0 -10 V

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

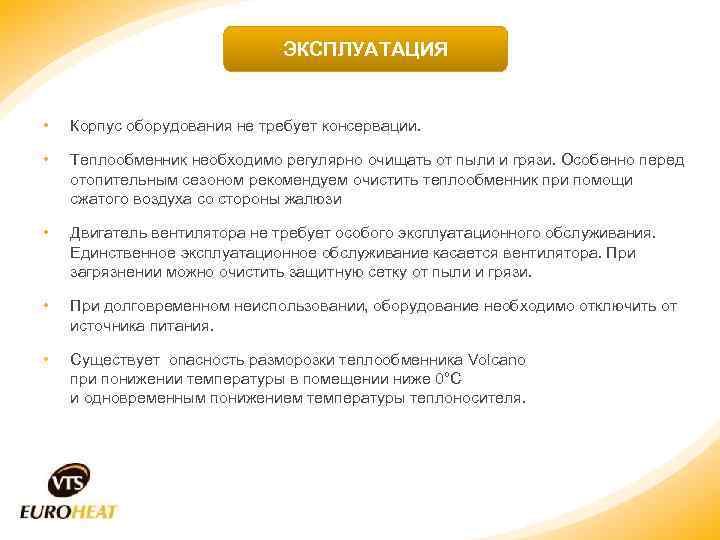

ЭКСПЛУАТАЦИЯ • Корпус оборудования не требует консервации. • Теплообменник необходимо регулярно очищать от пыли и грязи. Особенно перед отопительным сезоном рекомендуем очистить теплообменник при помощи сжатого воздуха со стороны жалюзи • Двигатель вентилятора не требует особого эксплуатационного обслуживания. Единственное эксплуатационное обслуживание касается вентилятора. При загрязнении можно очистить защитную сетку от пыли и грязи. • При долговременном неиспользовании, оборудование необходимо отключить от источника питания. • Существует опасность разморозки теплообменника Volcano при понижении температуры в помещении ниже 0°C и одновременным понижением температуры теплоносителя.

1. Введение 2. Применение агрегатов VOLCANO 3. Сравнение нагревательных систем 4. VOLCANO – версии, принцип работы, конструкция 5. Монтаж агрегатов 6. Технические параметры 7. Холодная вода 8. Конкуренция VR 1 + VR 2 9. VOLCANO + автоматика 10. Электрические подключения 11. Эксплуатация, консервация 12. Гарантия

ГАРАНТИЯ Гарантия на оборудование типа: • VOLCANO VR 1, VR 2 • DEFENDER 100 -200 WH/WHN, • DEFENDER 100 -200 EH/EHN, • DEFENDER 100 -200 CD • вместе с комплектом автоматики составляет 2 года со дня приобретения оборудования.

Спасибо за внимание
