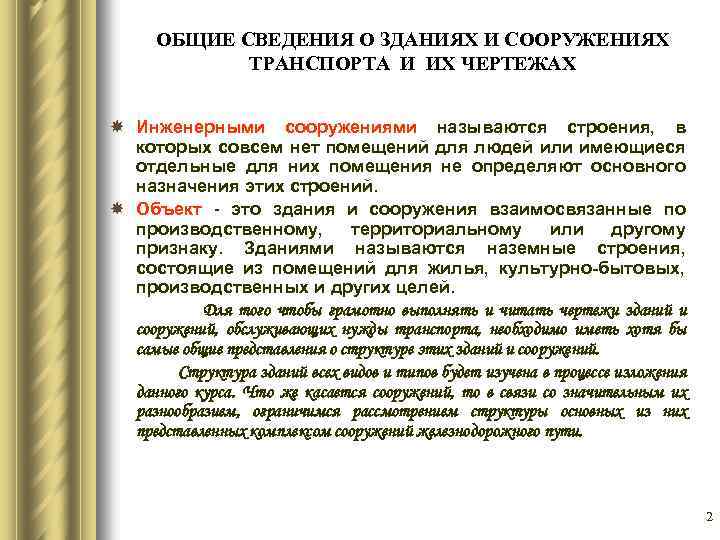

ОБЩИЕ СВЕДЕНИЯ О ЗДАНИЯХ И СООРУЖЕНИЯХ ТРАНСПОРТА И ИХ ЧЕРТЕЖАХ Инженерными сооружениями называются строения, в которых совсем нет помещений для людей или имеющиеся отдельные для них помещения не определяют основного назначения этих строений. Объект - это здания и сооружения взаимосвязанные по производственному, территориальному или другому признаку. Зданиями называются наземные строения, состоящие из помещений для жилья, культурно бытовых, производственных и других целей. Для того чтобы грамотно выполнять и читать чертежи зданий и сооружений, обслуживающих нужды транспорта, необходимо иметь хотя бы самые общие представления о структуре этих зданий и сооружений. Структура зданий всех видов и типов будет изучена в процессе изложения данного курса. Что же касается сооружений, то в связи со значительным их разнообразием, ограничимся рассмотрением структуры основных из них представленных комплексом сооружений железнодорожного пути. 2

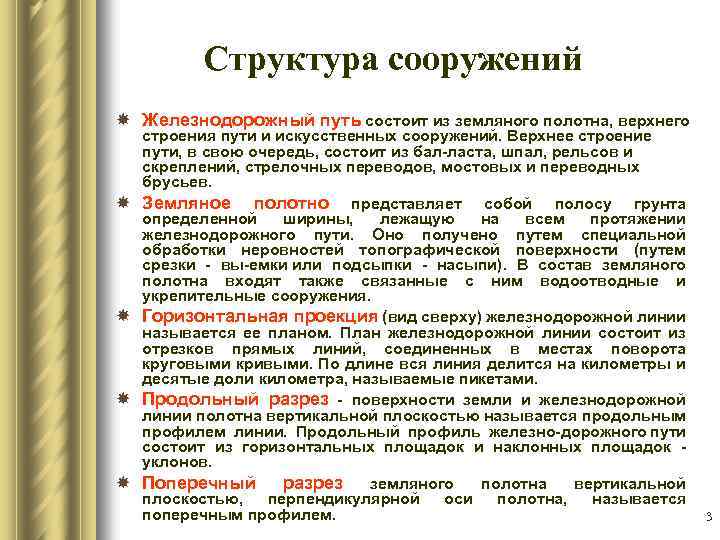

Структура сооружений Железнодорожный путь состоит из земляного полотна, верхнего строения пути и искусственных сооружений. Верхнее строение пути, в свою очередь, состоит из бал ласта, шпал, рельсов и скреплений, стрелочных переводов, мостовых и переводных брусьев. Земляное полотно представляет собой полосу грунта определенной ширины, лежащую на всем протяжении железнодорожного пути. Оно получено путем специальной обработки неровностей топографической поверхности (путем срезки вы емки или подсыпки насыпи). В состав земляного полотна входят также связанные с ним водоотводные и укрепительные сооружения. Горизонтальная проекция (вид сверху) железнодорожной линии называется ее планом. План железнодорожной линии состоит из отрезков прямых линий, соединенных в местах поворота круговыми кривыми. По длине вся линия делится на километры и десятые доли километра, называемые пикетами. Продольный разрез поверхности земли и железнодорожной линии полотна вертикальной плоскостью называется продольным профилем линии. Продольный профиль железно дорожного пути состоит из горизонтальных площадок и наклонных площадок уклонов. Поперечный разрез земляного полотна вертикальной плоскостью, перпендикулярной оси полотна, называется поперечным профилем. 3

Структура сооружений Ø Балласт представляет собой слой искусственно уплотненных инертных материалов (песок, гравий, щебень), укладываемый на верхнюю основную площадку земляного полотна. Ø Поперечные профили балластного слоя из различных материалов для путей различного значения типизированы. 4

Шпалы это деревянные брусья, металлические или железобетонные балки, укладываемые в верхней части балластного слоя поперек оси пути и являющиеся основанием для укладки рельсовых нитей. Рельсы это прокатные стальные профили, уложенные в виде двух рельсовых нитей вдоль оси пути на расстоянии 1520 мм друг от друга, служат для направления колес подвижного состава и передачи нагрузки от них на шпалы. На электрифицированных железных дорогах рельсы являются проводниками электрического тока для электровозов, а также систем автоматической блокировки светофоров и централизации управления стрелками. Рельсы (1) со шпалами (2) соединяются скреплениями, образуя вместе с ними рельсошпальную решетку. Скрепления представляют собой разные сочетания из различных накладок и подкладок (3), металлических костылей, шурупов, болтов (4), шайб, скоб (5), фиксаторов (6), прокладок и т. п. (а, б). На рис. , в показано новое пружинное безболтовое скрепление типа АРС – 4. 5

Искусственные сооружения в местах пересечения железнодорожного пути с естественными препятствиями, основными из которых являются мосты (а), трубы (б), тоннели (в), противообвальные галереи (г). Мостовые сооружения различают: мосты через водотоки: реки, водоемы; виадуки мостовые сооружения через глубокие овраги, рис. (б); путепроводы сооружения в местах пересечения железных и других дорог на разных уровнях , рис. (в); эстакады сооружения значительной длины, поднимающие дорогу над окружающей территорией, оставляя под ней свободное пространство. Основными частями каждого моста являются: пролетное строение и опоры, на которое оно устанавливается. При этом крайние (береговые) опоры носят название устоев. 6

Структура зданий Здания по общепринятой классификации [9] делят на три группы: производственные, общественные и жилые. Производственные здания служат для размещения орудий труда, производства и выполнения трудовых процессов. Это различные депо и цехи, дистанции и мастерские, подсобные и складские помещения. Общественные и жилые (гражданские) здания предназначены для обслуживания бытовых и общественных потребностей человека. Это вокзалы, больницы, клубы, общежития и т. п. Здания делятся на малоэтажные (до трех этажей), многоэтажные, повышенной этажности (свыше девяти этажей) и высотные. При определении этажности зданий включаются все надземные этажи. Этажом здания называется объем его помещений, расположенный между отметками чистых полов двух смежных этажей. Различают этажи: надземные, полуподвальные и подвальные. Надземным этажом считается тот, у которого отметка пола выше отметки спланированной земли (тротуары, отмостки). Отметки полов подвальных этажей лежат ниже отметки спланированной земли, более чем на 1/2 высоты этажа. Мансардный этаж размещается внутри чердачного пространства, технический этаж используется для размещения инженерного оборудования и прокладки коммуникаций. Этажи, отдельные помещения здания и лестничные клетки являются объемно планировочными элементами зданий. По материалу стен различают здания каменные, железобетонные, деревянные и грунтовые. Основными элементами несущих конструкций здания фундаменты, стены, опоры, перекрытия, несущие части конструкции покрытия. Они образуют пространственную коробку, называемую несущим остовом здания. Различают здания с несущими стенами и каркасные. В зданиях каркасных все нагрузки, возникающие в здании, несет каркас в виде системы отдельных опор, связанных между собой балками или фермами перекрытия 7

Объемно планировочные элементы зданий и сооружений характеризуются размерами их параметров пролетов (L), планировочных шагов (В) и высот этажей (Hэ). Все размеры принимаются в соответствии с единой модульной системой (ЕМС). На рис. показаны: фундамент (1), колонны (2), балки подстропильные (3), плиты покрытия (4), балка подкрановая (5), панели стеновые (6). Конструктивными элементами зданий являются его самостоятельные части рис. : фундамент (1), наружная капитальная стена (2), внутренняя капитальная стена (3), цоколь (4), карниз (5), перегородки (6), междуэтажное перекрытие (7), дверной проем (8), оконный проем (9), перемычка (10), простенок (11), лестничный марш (12), лестничная площадка (13), отмостка (14). 8

Фундаменты это подземная часть конструкции здания, воспринимающая все нагрузки и усилия от вышележащих его частей и передающая их на грунт. Фундаменты подразделяются на ленточные, расположенными под всеми несущими стенами здания (рис. , а), столбчатые (рис. , б), сплошные и свайные. В настоящее время широко используются сборные железобетонные фундаменты (рис. , в). Стены это вертикальные ограждения здания, (наружные стены) или делящие его на отдельные части (внутренние стены). Стены делятся на три основные части: цоколь нижняя часть, опирающаяся на фундамент; поле стены, обычно прорезанное оконными и дверными проемами, и карниз венчающий стену и здание в целом. Наружные стены могут иметь промежуточные карнизы, пояски и парапеты. Перегородки это конструкции, служащие для разделения объема этажа на отдельные помещения. 9

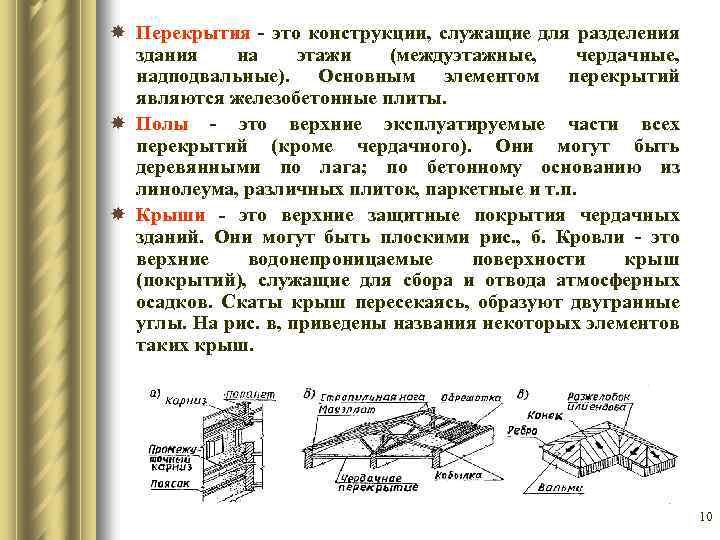

Перекрытия это конструкции, служащие для разделения здания на этажи (междуэтажные, чердачные, надподвальные). Основным элементом перекрытий являются железобетонные плиты. Полы это верхние эксплуатируемые части всех перекрытий (кроме чердачного). Они могут быть деревянными по лага; по бетонному основанию из линолеума, различных плиток, паркетные и т. п. Крыши это верхние защитные покрытия чердачных зданий. Они могут быть плоскими рис. , б. Кровли это верхние водонепроницаемые поверхности крыш (покрытий), служащие для сбора и отвода атмосферных осадков. Скаты крыш пересекаясь, образуют двугранные углы. На рис. в, приведены названия некоторых элементов таких крыш. 10

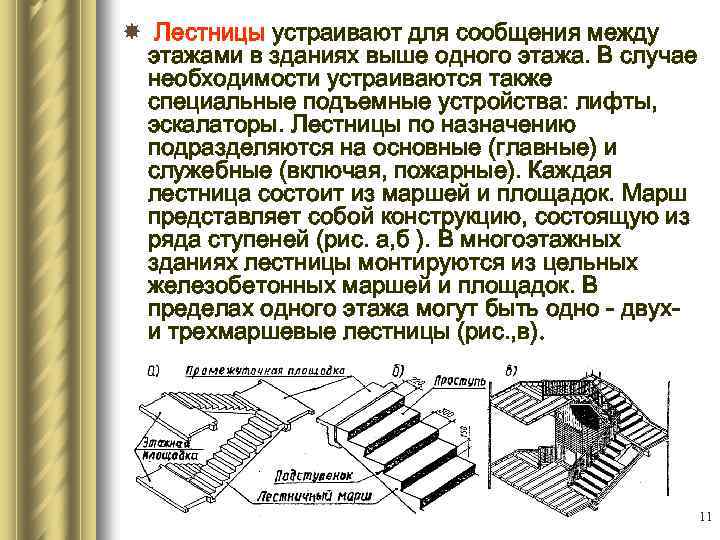

Лестницы устраивают для сообщения между этажами в зданиях выше одного этажа. В случае необходимости устраиваются также специальные подъемные устройства: лифты, эскалаторы. Лестницы по назначению подразделяются на основные (главные) и служебные (включая, пожарные). Каждая лестница состоит из маршей и площадок. Марш представляет собой конструкцию, состоящую из ряда ступеней (рис. а, б ). В многоэтажных зданиях лестницы монтируются из цельных железобетонных маршей и площадок. В пределах одного этажа могут быть одно - двухи трехмаршевые лестницы (рис. , в). 11

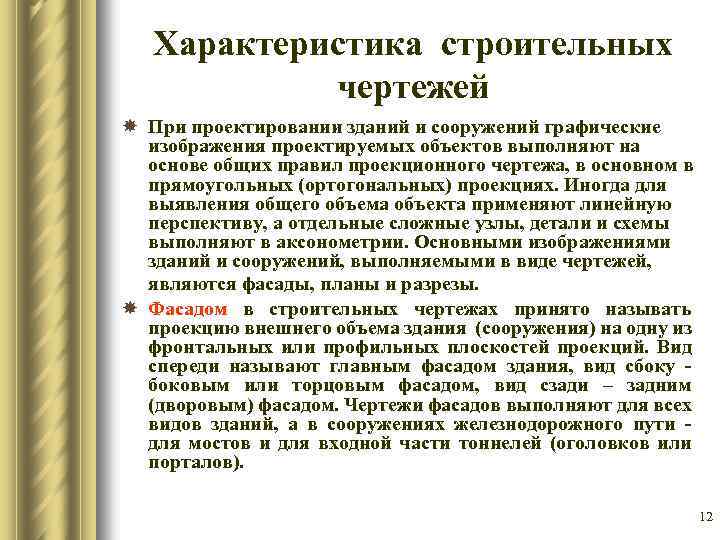

Характеристика строительных чертежей При проектировании зданий и сооружений графические изображения проектируемых объектов выполняют на основе общих правил проекционного чертежа, в основном в прямоугольных (ортогональных) проекциях. Иногда для выявления общего объема объекта применяют линейную перспективу, а отдельные сложные узлы, детали и схемы выполняют в аксонометрии. Основными изображениями зданий и сооружений, выполняемыми в виде чертежей, являются фасады, планы и разрезы. Фасадом в строительных чертежах принято называть проекцию внешнего объема здания (сооружения) на одну из фронтальных или профильных плоскостей проекций. Вид спереди называют главным фасадом здания, вид сбоку боковым или торцовым фасадом, вид сзади – задним (дворовым) фасадом. Чертежи фасадов выполняют для всех видов зданий, а в сооружениях железнодорожного пути для мостов и для входной части тоннелей (оголовков или порталов). 12

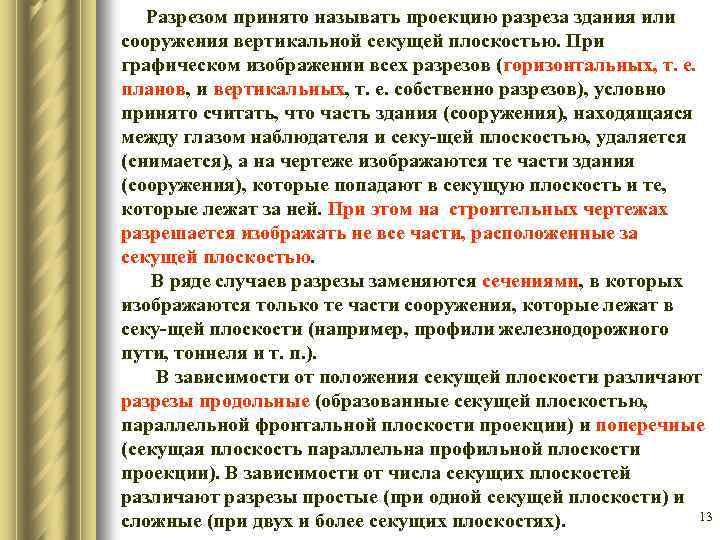

Разрезом принято называть проекцию разреза здания или сооружения вертикальной секущей плоскостью. При графическом изображении всех разрезов (горизонтальных, т. е. планов, и вертикальных, т. е. собственно разрезов), условно принято считать, что часть здания (сооружения), находящаяся между глазом наблюдателя и секу щей плоскостью, удаляется (снимается), а на чертеже изображаются те части здания (сооружения), которые попадают в секущую плоскость и те, которые лежат за ней. При этом на строительных чертежах разрешается изображать не все части, расположенные за секущей плоскостью. В ряде случаев разрезы заменяются сечениями, в которых изображаются только те части сооружения, которые лежат в секу щей плоскости (например, профили железнодорожного пути, тоннеля и т. п. ). В зависимости от положения секущей плоскости различают разрезы продольные (образованные секущей плоскостью, параллельной фронтальной плоскости проекции) и поперечные (секущая плоскость параллельна профильной плоскости проекции). В зависимости от числа секущих плоскостей различают разрезы простые (при одной секущей плоскости) и 13 сложные (при двух и более секущих плоскостях).

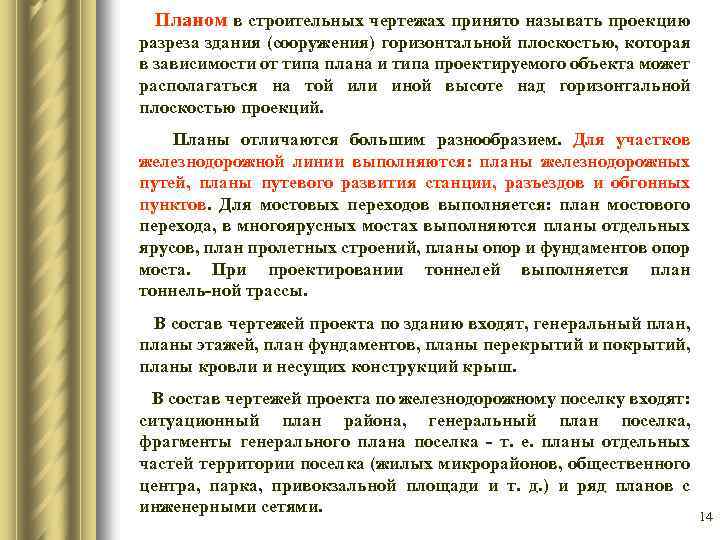

Планом в строительных чертежах принято называть проекцию разреза здания (сооружения) горизонтальной плоскостью, которая в зависимости от типа плана и типа проектируемого объекта может располагаться на той или иной высоте над горизонтальной плоскостью проекций. Планы отличаются большим разнообразием. Для участков железнодорожной линии выполняются: планы железнодорожных путей, планы путевого развития станции, разъездов и обгонных пунктов. Для мостовых переходов выполняется: план мостового перехода, в многоярусных мостах выполняются планы отдельных ярусов, план пролетных строений, планы опор и фундаментов опор моста. При проектировании тоннелей выполняется план тоннель ной трассы. В состав чертежей проекта по зданию входят, генеральный план, планы этажей, план фундаментов, планы перекрытий и покрытий, планы кровли и несущих конструкций крыш. В состав чертежей проекта по железнодорожному поселку входят: ситуационный план района, генеральный план поселка, фрагменты генерального плана поселка т. е. планы отдельных частей территории поселка (жилых микрорайонов, общественного центра, парка, привокзальной площади и т. д. ) и ряд планов с инженерными сетями. 14

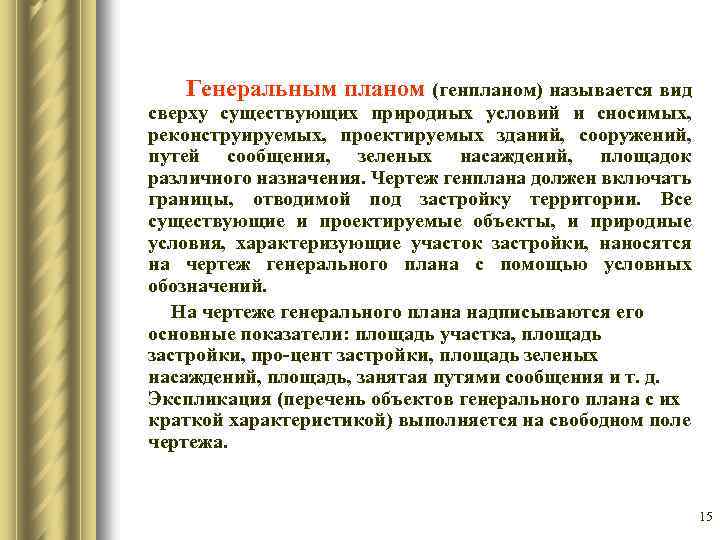

Генеральным планом (генпланом) называется вид сверху существующих природных условий и сносимых, реконструируемых, проектируемых зданий, сооружений, путей сообщения, зеленых насаждений, площадок различного назначения. Чертеж генплана должен включать границы, отводимой под застройку территории. Все существующие и проектируемые объекты, и природные условия, характеризующие участок застройки, наносятся на чертеж генерального плана с помощью условных обозначений. На чертеже генерального плана надписываются его основные показатели: площадь участка, площадь застройки, про цент застройки, площадь зеленых насаждений, площадь, занятая путями сообщения и т. д. Экспликация (перечень объектов генерального плана с их краткой характеристикой) выполняется на свободном поле чертежа. 15

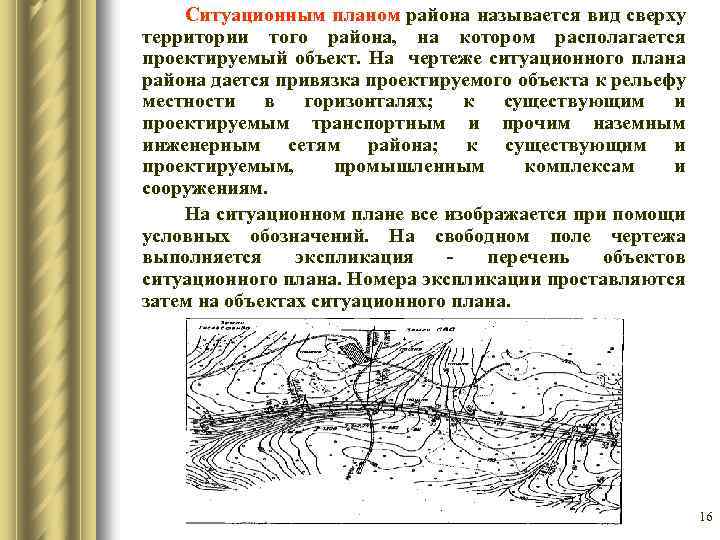

Ситуационным планом района называется вид сверху территории того района, на котором располагается проектируемый объект. На чертеже ситуационного плана района дается привязка проектируемого объекта к рельефу местности в горизонталях; к существующим и проектируемым транспортным и прочим наземным инженерным сетям района; к существующим и проектируемым, промышленным комплексам и сооружениям. На ситуационном плане все изображается при помощи условных обозначений. На свободном поле чертежа выполняется экспликация перечень объектов ситуационного плана. Номера экспликации проставляются затем на объектах ситуационного плана. 16

Маркировка строительных конструкций рабочих чертежей и основных комплектов таблица 1. 1 Конструкция часть здания или сооружения, состоящая из взаимосвязанных процессом производства элементов. Элемент (или изделие строительное) составная часть сборной или монолитной конструкции, например, балка, колонна, поставляемая на строительство в готовом виде. Узел изображение сопряжения элементов конструкции или деталей между собой. Деталью называют изделие, изготовленное из однородного материала, без применения сборочной операции. Изделиям присвоены соответствующие бозначения о (марки), которые проставляют на чертежах. Марки некоторых изделий приведены в табл. 1. 1 17

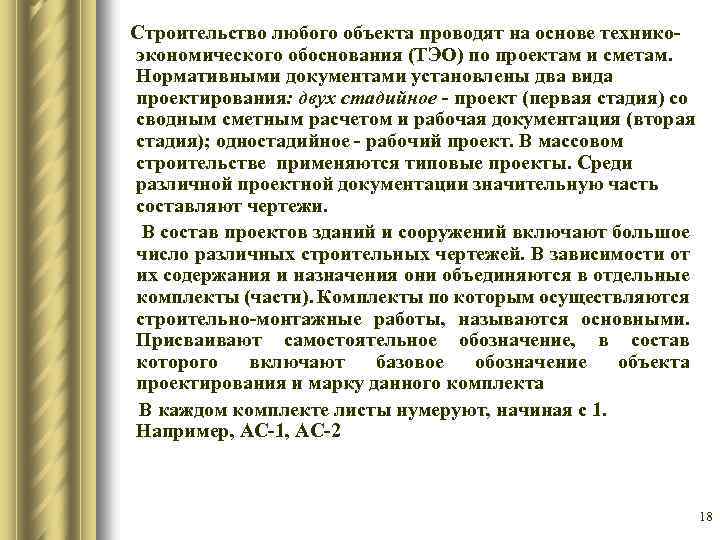

Строительство любого объекта проводят на основе технико экономического обоснования (ТЭО) по проектам и сметам. Нормативными документами установлены два вида проектирования: двух стадийное проект (первая стадия) со сводным сметным расчетом и рабочая документация (вторая стадия); одностадийное рабочий проект. В массовом строительстве применяются типовые проекты. Среди различной проектной документации значительную часть составляют чертежи. В состав проектов зданий и сооружений включают большое число различных строительных чертежей. В зависимости от их содержания и назначения они объединяются в отдельные комплекты (части). Комплекты по которым осуществляются строительно монтажные работы, называются основными. Присваивают самостоятельное обозначение, в состав которого включают базовое обозначение объекта проектирования и марку данного комплекта В каждом комплекте листы нумеруют, начиная с 1. Например, АС 1, АС 2 18

2. 1. Общие требования к рабочим чертежам Рабочие строительные чертежи должны содержать минимальный объем информации, необходимой для строительно монтажных работ и изготовления строительных изделий. Наиболее употребительные правила выполнения проектной документации сведены в систему гос стандартов «Система проектной документации для строительства» (СПДС), которой присвоен индекс 21, строительные нормы и правила (СНи. П). Весь комплекс СПДС разбит на десять групп. Группа « 0» общие положения; 1 – общие правила оформления чертежей и текстовых документов; 2 правила обращения документации. 3 , 4 правила выполнения проектной документации по инженерным изысканиям и технологической; 5 правила выполнения архитектурно -строительной проектной документации; 6 то же, инженерного обеспечения; 7 , 8 для типовой документации и АСУ; 9 прочие стандарты. В учебном процессе наиболее широко используются стандарты 0, 1 и 5 групп. Общие правила выполнения строительных чертежей предусмотрены в соответствующих стандартах ЕСКД и стандартах СПДС. Так, например, форматы строительных чертежей должны соответствовать ГОСТ 2. 301 – 68, масштабы – ГОСТ 2. 302 – 68; линии обводят в соответствии с ГОСТ 2. 303 – 68, шрифты – по ГОСТ 2. 304 – 81; изображения (виды, разрезы, сечения) выполняют по ГОСТ 2. 305 – 68, размеры – ГОСТ 2. 307 68 и т. п. , Однако, стандарты СПДС дополнительно устанавливают ряд 19

2. 2. Общие требования к рабочим чертежам Формы основных надписей для строительных чертежей установлены ГОСТ 21. 101 – 97. Ø Форма «а» дается на первых листах основного комплекта рабочих чертежей, Ø форма «б» , «в» – для первых листов чертежей строительных изделий; Ø форма «в» текстовых документов. Ø форма «г» – для последующих листов чертежей и текстовых документов. 20

2. 3. Общие требования к рабочим чертежам В приведенных формах в графах указывают: 1 – обозначение документа; 2 наименование предприятия; 3 наименование здания (сооружения); 4 наименование изображения на (сооружения); листе (Фасад; План и т. п. ); 5 то же, изделия (Блок фундаментный); 6 т. п. ); условное обозначение стадии проектирования (У); 7 -, 8 порядковый -, номер и общее число листов или страниц документа; 9 наименование документа; предприятия (РГОТУПС, ВГАСА); 10… 13 должности, фамилии, ВГАСА); подписи исполнителей и других лиц, ответственных за содержание документа, даты подписания; 14… 19 графы таблицы изменений; подписания; изменений 20… 22 графы, заполняемые при хранении подлинника (слева за рамкой листа, на рисунке не показаны); 23, 24, 25 соответственно, показаны); обозначение материала детали; масса изделия в кг (без указания единицы измерения); масштаб. 21

2. 4. Общие требования к рабочим чертежам Форматы. Наряду с основными форматами (А 1, А 2, А 3, А 4, А 5), которые получаются делением формата А 0(841 х1189) на 2, 4, 8, 16, 32 в строительных чертежах нередко используются дополнительные форматы, получаемые путем увеличения короткой стороны основного формата на число «n» : для А 1 – n=3; 4, для А 2 – 3… 5, А 3 – 3… 7, А 4 – 3… 9. В комплектах рабочих чертежей все листы, как правило, должны быть одного формата. При брошюровке в альбом или папку листы должны складываться до формата А 4 так, чтобы основная надпись (штамп) была в нижнем правом углу “налицо”. 22

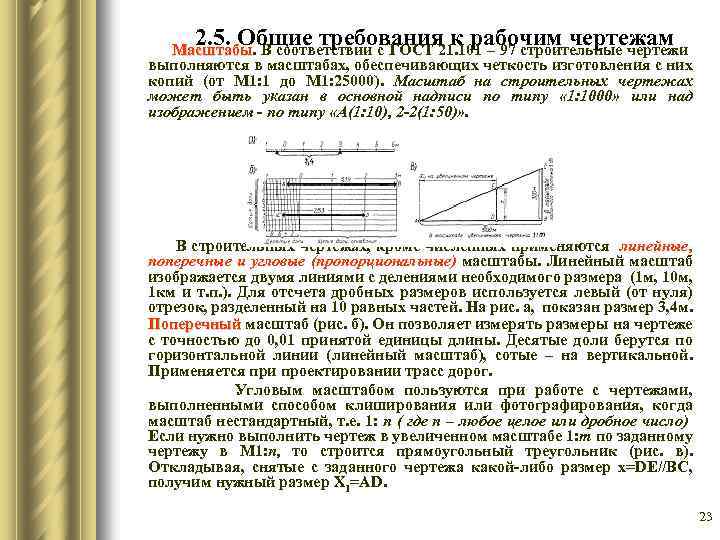

2. 5. Общие требования к рабочим чертежам Масштабы. В соответствии с ГОСТ 21. 101 – 97 строительные чертежи Масштабы выполняются в масштабах, обеспечивающих четкость изготовления с них копий (от М 1: 1 до М 1: 25000). Масштаб на строительных чертежах может быть указан в основной надписи по типу « 1: 1000» или над изображением - по типу «А(1: 10), 2 -2(1: 50)» . В строительных чертежах, кроме численных применяются линейные, поперечные и угловые (пропорциональные) масштабы. Линейный масштаб изображается двумя линиями с делениями необходимого размера (1 м, 10 м, 1 км и т. п. ). Для отсчета дробных размеров используется левый (от нуля) отрезок, разделенный на 10 равных частей. На рис. а, показан размер 3, 4 м. Поперечный масштаб (рис. б). Он позволяет измерять размеры на чертеже с точностью до 0, 01 принятой единицы длины. Десятые доли берутся по горизонтальной линии (линейный масштаб), сотые – на вертикальной. Применяется при проектировании трасс дорог. Угловым масштабом пользуются при работе с чертежами, выполненными способом клиширования или фотографирования, когда масштаб нестандартный, т. е. 1: п ( где п – любое целое или дробное число) Если нужно выполнить чертеж в увеличенном масштабе 1: т по заданному чертежу в М 1: п, то строится прямоугольный треугольник (рис. в). Откладывая, снятые с заданного чертежа какой либо размер x=DE//BC, получим нужный размер X 1=AD. 23

2. 6. Общие требования к рабочим чертежам Линии чертежа (ГОСТ 2. 303 68). На строительных чертежах имеют дополнительное применение: а) толстая основная для обводки сечений на планах и разрезах, линий основная проектных планов и профилей дорог (см. п. ), засечек при размерах и знаков отметок уровней (см. п. ); б) тонкая сплошная для маркировочных и ссылочных кружков (см. п. ), сплошная линий видимых контуров на фасадах и заполнения проемов в разрезах, линий знака открывания оконных переплетов наружу, линий существующих профилей дорог; в) штриховая – для изображений невидимых элементов деталей и конструкций, линий закрытых инженерных сетей (п. ), знака открывания оконных переплетов внутрь; г) сплошная толстая толщиной 1, 5 S для линии контура земли на чертежах зданий, арматуры железобетонных изделий (п. ). 24

2. 7. Общие требования к рабочим чертежам Графические обозначения материалов. При необходимости обозначить тот или материал на фасаде, плане или разрезе их условные графические обозначения выполняют в соответствии с ГОСТ 2. 306 68 Допускается применять обозначения материалов, не предусмотренные стандартом, с соответствующим пояснением на чертеже. В строительных чертежах на сечениях незначительной площади любой материал можно обозначать как металл или вообще не применять штриховку. В этом случае вид материала указывается в поясняющей надписи. 25

2. 8. Общие требования к рабочим чертежам При выполнении чертежей линии штриховки должны наноситься с расстоянием от 1 до 10 мм с наклоном вправо или влево под углом 45 градусов к рамке чертежа (иногда к осевой линии сечения). Наклон чертежа линий и расстояния между ними должны быть одинаковы для всех сечений одной детали. При изображении нескольких смежных деталей расстояния и наклон линий штриховки изменяются как показано на рис. а. При а. больших площадях сечений, а также при указании профиля грунта, допускается наносить штриховку лишь у контура сечения узкой полоской (рис. б). Узкие и длинные площади сечений, ширина которых на чертеже 2… 4 мм, штрихуются только на концах и у контуров отверстий, а при ширине менее 2 мм допускается показывать зачерненными, с оставлением просветов между смежными сечениями не менее 0, 8 мм (рис. в). 26

2. 9. Общие требования к рабочим чертежам Шрифт для надписей и размерных чисел на строительных чертежах должен быть чертежным по ГОСТ 2. 304 81. Он простой. Размер шрифта (2, 5; 3, 5; 5; 7; 10; 14; 20; 40) определяется высотой «h» прописных букв в мм. Толщина обводки букв для шрифта типа «А» равна 1/14 h, для шрифта «Б» – 1/10 h. В архитектурно- строительных чертежах, генпланах, на иллюстративных документах, титульных листах проектов и чертежах на подрамниках применяются различные художественные шрифты: скорописный, зодчего, архитектурный, академический и др. Архитектурный узкий (рис. а) не имеет деления на прописные и строчные буквы. Ширина буквы от ¼ до 1/8 ее высоты, толщина обводки – 1/15… 1/20 высоты буквы. Расстояние между буквами в словах – не менее половины ее ширины. Академический шрифт (рис. б) имеет, более сложную форму понятную на модульной сетке. 27

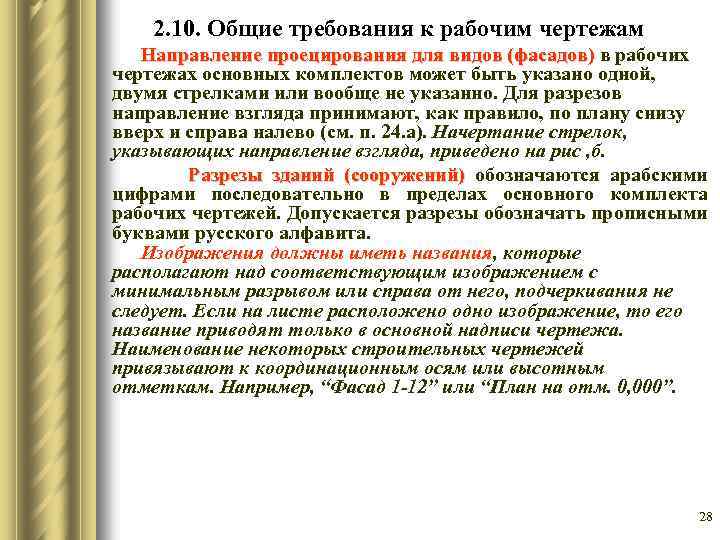

2. 10. Общие требования к рабочим чертежам Направление проецирования для видов (фасадов) в рабочих Направление проецирования для видов (фасадов) чертежах основных комплектов может быть указано одной, двумя стрелками или вообще не указанно. Для разрезов направление взгляда принимают, как правило, по плану снизу вверх и справа налево (см. п. 24. а). Начертание стрелок, указывающих направление взгляда, приведено на рис , б. Разрезы зданий (сооружений) обозначаются арабскими (сооружений) цифрами последовательно в пределах основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами русского алфавита. Изображения должны иметь названия, которые располагают над соответствующим изображением с минимальным разрывом или справа от него, подчеркивания не следует. Если на листе расположено одно изображение, то его название приводят только в основной надписи чертежа. Наименование некоторых строительных чертежей привязывают к координационным осям или высотным отметкам. Например, “Фасад 1 -12” или “План на отм. 0, 000”. 28

2. 11. Общие требования к рабочим чертежам Координационные оси на строительных чертежах показывают штрихпунктирной линией с длинными штрихами. Марки осей (1, 2, 3…, А, Б, …) помещают в кружках диаметром 6 12 мм. Оси маркируются в последовательности слева направо и снизу вверх. Цифрами маркируют оси по стороне здания с большим количеством координационных осей. Если план здания симметричный, то марки осей располагают только по нижней и левой сторонам листа (рис. б); для цилиндрических зданий – как показано на рис. в. Если расположение осей противоположных сторон плана не совпадает, то в местах расхождения их маркировку выносят дополнительно по правой и верхней сторонам плана. При нехватке букв оси обозначают двойными буквами АА, ББ. Для сооружения внутри здания применяют дробные значения. Относительно координационных осей на строительных чертежах показывают расположение отдельных элементов и узлов конструкций, санитарно-технического оборудования и т. п. Для маркировки чертежей, координационных осей, обозначения позиций, узлов, элементов и т. п. применяют арабские цифры, а также буквы русского алфавита, кроме Ё, З, Й, О, Х, Ц, Ч, Щ, Ы, Ъ, Ь. 29

2. 12. Общие требования к рабочим чертежам Марки элементов конструкций указывают на различных строительных чертежах, в частности на схемах расположения элементов сборных конструкций. Их наносят на полках линий выносок (рис. а), на общей полке нескольких линий выносок. Они указываются рядом с изображением элемента или внутри контура его изображения (б). Марки одинаковых элементов, расположенных последовательно, наносят только по краям ряда. Марки элементов, преобладающих на изображении, указывают в технических указаниях (примечаниях) к данному чертежу. В случае необходимости под полкой (или под маркой элемента) линии-выноски приводят ссылку на чертеж элемента. Аналогично наносят марки технологического, санитарно-технического и др. оборудования и установок. Номера (позиции) отдельных деталей, из которых собираются элементы конструкций, показывают на полках линий выносок. При необходимости под полкой линии выноски показывают дополнительные сведения об изображенных деталях, такие выноски носят название полных (в). Марки и позиции пишут стандартным шрифтом, размер которого должен быть на один два номера больше, чем размер шрифта для нанесения размеров на чертеже. 30

2. 13. Общие требования к рабочим чертежам Выносные элементы и фрагменты применяются в тех случаях, когда на фрагменты основном чертеже, выполненном в мелком масштабе, невозможно отчетливо изобразить устройство, форму, размеры и другие конструктивные особенности изображаемого объекта. Соответствующее место на основном чертеже обводят замкнутой сплошной тонкой линией (окружностью, овалом или фигурной скобкой), от которой проводят линию-выноску с полкой. Над полкой указывают цифровое обозначение (марку) узла (рис. а…г). Ссылки на фрагменты на основных чертежах – фасадах, планах, разрезах делают с помощью фигурной скобки (или линии выноски) и пишут слово “Фрагмент” с указанием его порядкового номера (рис. д, е). Над изображением фрагмента указывают его наименование. На чертежах узлов их изображение помещают в кружках диаметром 12 14 мм тонкой линией. Если узел расположен на том же листе что и основное изображение, то в кружке указывают его порядковый номер. Если же узел расположен на другом листе, то кружок делится пополам горизонтальной чертой (рис. ж). Особенности конструкций зданий и сооружений могут поясняться с помощью выносных надписей, на линиях-выносках. Выносные надписи к многослойным конструкциям делают на “этажерках”, как это показано на (рис. и). Над горизонтальными линиями пишут наименования отдельных слоев в том порядке, в каком они расположены в конструкции по направлению, указанному стрелкой. ж) и) 31

2. 14. Общие требования к рабочим чертежам Нанесение размеров На строительных чертежах размеры наносят в соответствии с ГОСТ 2. 307 – 68 (ЕСКД) с учетом требований ГОСТ 21. 105 – 79 (СПДС). Все 2. 307 – 68 (ЕСКД) с учетом требований ГОСТ 21. 105 – 79 (СПДС) размеры объемно планировочных и конструктивных элементов на строительных чертежах должны быть кратны основному модулю (М), равному 100 мм. При назначении размеров применяют укрупненные модули (3 М, 6 М, 12 М, 15 М, 30 М, 60 М) и дробные (1/2 M, 1/5 M, 1/10 M, 1/20 M, 1/50 M, 1/100 M). Размерные линии проводятся, как правило, в виде замкнутой цепочки в проводятся миллиметрах. Расстояние между параллельными линиями – 7… 10 мм, между изображением и первой линией – 10… 20 мм (рис. а). Если используются другие единицы, то они оговариваются в примечании. На пересечении размерных и выносных линий ставятся засечки в виде сплошных основных линий длиной 2 4 мм, с наклоном вправо под углом 45 градусов к размерной линии; при этом размерные линии должны выступать за крайние выносные линии на 1 3 мм (рис. б). При нанесении размеров диаметров, радиусов, а также размеров от общей базы, размерные линии ограничивают стрелками. Величину уклона указывают в виде простой дроби или десятичной уклона дроби с точностью до третьего знака. Обозначение уклона наносят непосредственно над линией контура или на полке линии выноски (рис. в). На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют величину уклона (рис. г). 32

2. 15. Общие требования к рабочим чертежам Для привязки по высоте элементов конструкций на строительных чертежах наносятся отметки расстояние от отчетного уровня (“нулевой отметки”) до уровня определяемого элемента. Отметки показываются в метрах с точностью до третьего десятичного знака. Условная нулевая отметка обозначается 0, 000. , например уровень чистого пола первого этажа здания. Отметки ниже нулевой показывают со знаком минус, выше нулевой – со знаком плюс. На видах (фасадах), разрезах и сечениях отметки обозначают условным знаком (рис. а, б) с полкой 10… 15 мм. Стрелки на знаке отметки выполняются основными линиями длиной 2 -4 мм, проведенными под углом 45 градусов к выносной или контурной линии, отметка которой определяется. В случае необходимости отметки проставляют на планах в прямоугольнике, обведенном тонкой сплошной линией (рис. в), или на полке линии-выноски. При необходимости отметки высот сопровождают поясняющими надписями, которые располагают под полкой знака. 33

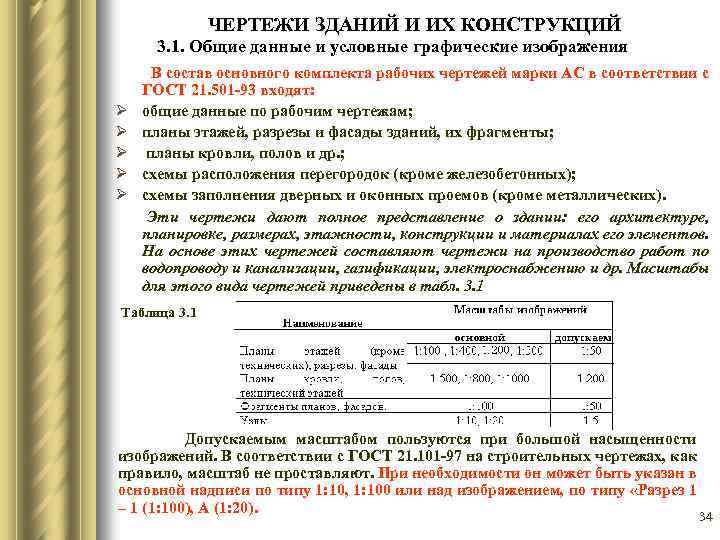

ЧЕРТЕЖИ ЗДАНИЙ И ИХ КОНСТРУКЦИЙ 3. 1. Общие данные и условные графические изображения В состав основного комплекта рабочих чертежей марки АС в соответствии с ГОСТ 21. 501 93 входят: Ø общие данные по рабочим чертежам; Ø планы этажей, разрезы и фасады зданий, их фрагменты; Ø планы кровли, полов и др. ; Ø схемы расположения перегородок (кроме железобетонных); Ø схемы заполнения дверных и оконных проемов (кроме металлических). Эти чертежи дают полное представление о здании: его архитектуре, планировке, размерах, этажности, конструкции и материалах его элементов. На основе этих чертежей составляют чертежи на производство работ по водопроводу и канализации, газификации, электроснабжению и др. Масштабы для этого вида чертежей приведены в табл. 3. 1 Таблица 3. 1 Допускаемым масштабом пользуются при большой насыщенности изображений. В соответствии с ГОСТ 21. 101 97 на строительных чертежах, как правило, масштаб не проставляют. При необходимости он может быть указан в основной надписи по типу 1: 10, 1: 100 или над изображением, по типу «Разрез 1 – 1 (1: 100), А (1: 20). 34

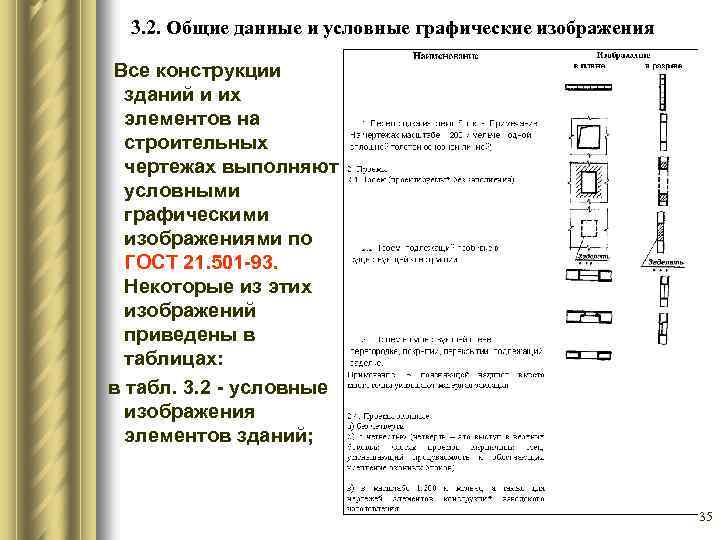

3. 2. Общие данные и условные графические изображения Все конструкции зданий и их элементов на строительных чертежах выполняют условными графическими изображениями по ГОСТ 21. 501 93. Некоторые из этих изображений приведены в таблицах: в табл. 3. 2 условные изображения элементов зданий; 35

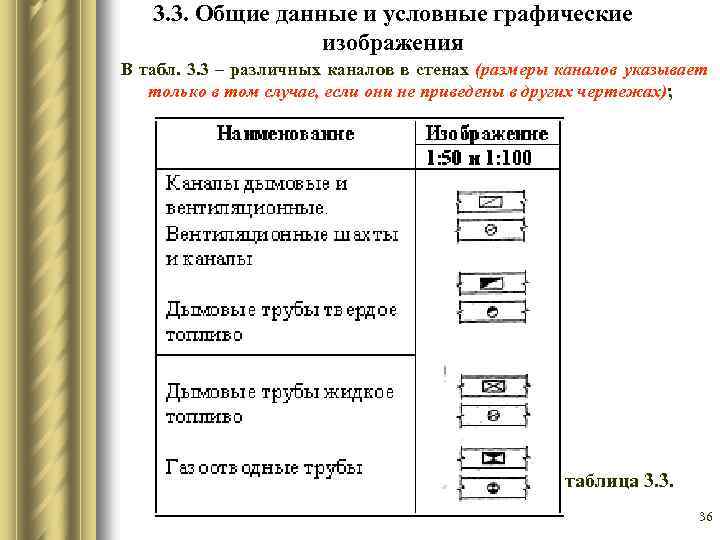

3. 3. Общие данные и условные графические изображения В табл. 3. 3 – различных каналов в стенах (размеры каналов указывает только в том случае, если они не приведены в других чертежах); таблица 3. 3. 36

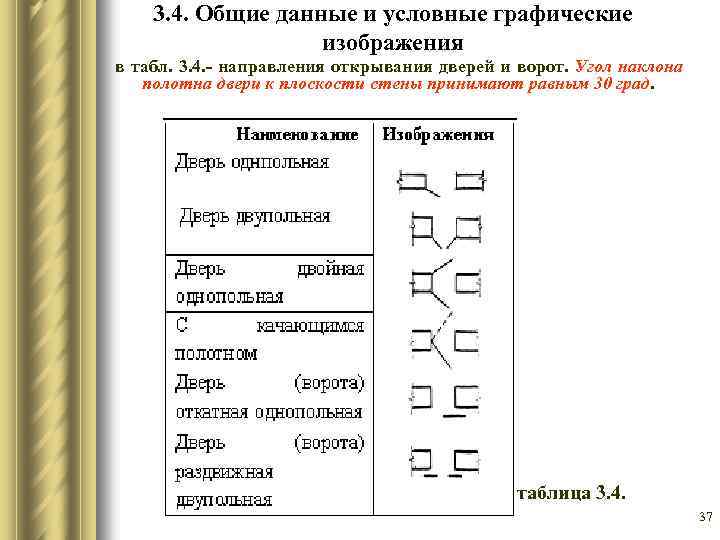

3. 4. Общие данные и условные графические изображения в табл. 3. 4. направления открывания дверей и ворот. Угол наклона полотна двери к плоскости стены принимают равным 30 град. таблица 3. 4. 37

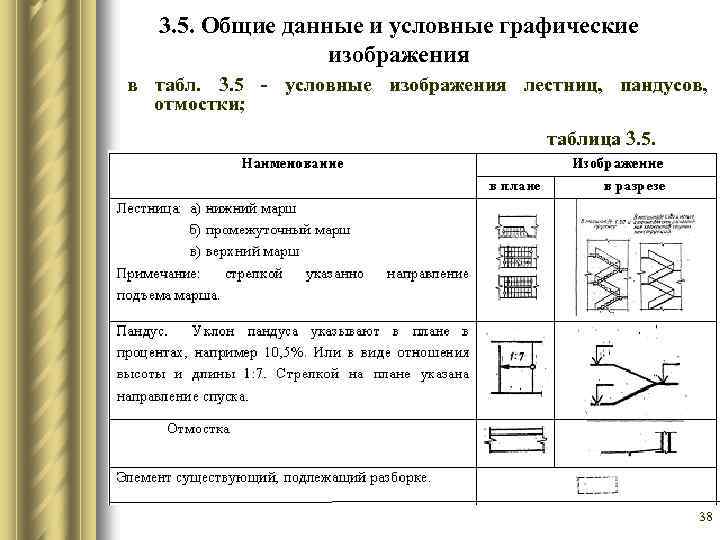

3. 5. Общие данные и условные графические изображения в табл. 3. 5 условные изображения лестниц, пандусов, отмостки; таблица 3. 5. 38

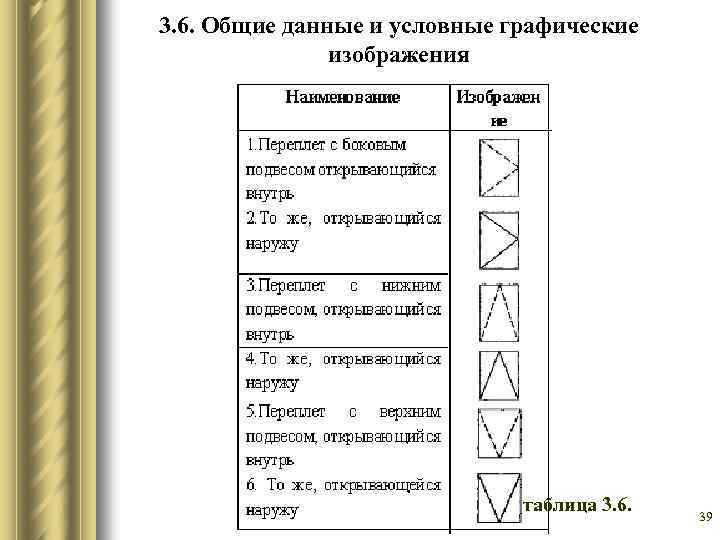

3. 6. Общие данные и условные графические изображения таблица 3. 6. 39

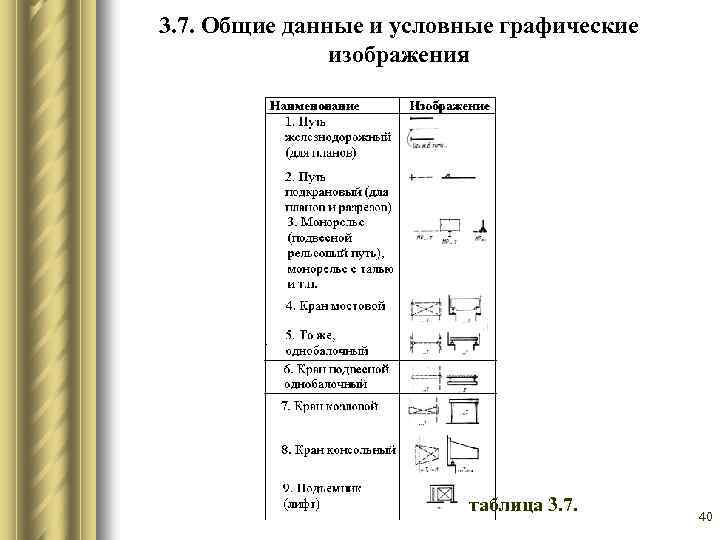

3. 7. Общие данные и условные графические изображения таблица 3. 7. 40

3. 8. Чертежи фасадов зданий Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов. Различают главный фасад, дворовый и боковые или торцовые фасады. Главным фасадом называется вид здания со стороны улицы или площади. При сложной конфигурации здания (Г- и Ш - образные) фасады, находящиеся в разных плоскостях, изображют на отдельных чертежах. На одинаковые фасады дают один чертеж. Наименование фасада определяется крайними координационными осями, между которыми располагают участки здания, изображенные на чертеже, или маркой оси, расположенной в фасадной стене, например «Фасад 1 7» , «Фасад А И» , и т. д. Наименование фасада надписывают над изображением с минимальным разрывом (рис. а) Масштаб фасада должен быть минимальным, но достаточным для показа рельефа стены, проемов, отверстий в стенах и т. п. Штриховкой выделяют участки стен выполняемые из материала, отличающегося от материала всего здания. Штриховыми линиями показывают закладываемые монтажные проемы (рис. б). Рисунок всех оконных переплетов, тип дверей и ворот показывают только на фасадах, гражданских зданий выполненных в масштабе 1: 100 и крупнее. В зданиях промышленного типа при большой протяженности фасада с ритмичным расположением окон переплеты показывают только в крайних двух-трех проемах с обоих концов здания. 41

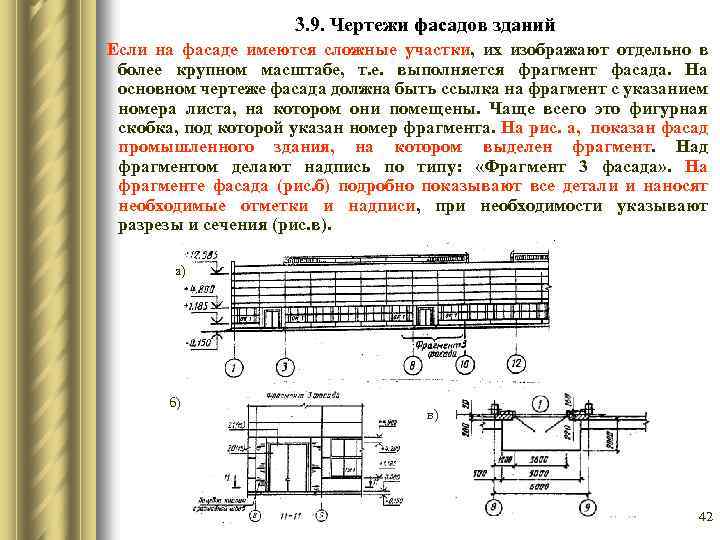

3. 9. Чертежи фасадов зданий Если на фасаде имеются сложные участки, их изображают отдельно в более крупном масштабе, т. е. выполняется фрагмент фасада. На основном чертеже фасада должна быть ссылка на фрагмент с указанием номера листа, на котором они помещены. Чаще всего это фигурная скобка, под которой указан номер фрагмента. На рис. а, показан фасад промышленного здания, на котором выделен фрагмент. Над фрагментом делают надпись по типу: «Фрагмент 3 фасада» . На фрагменте фасада (рис. б) подробно показывают все детали и наносят необходимые отметки и надписи, при необходимости указывают разрезы и сечения (рис. в). а) б) в) 42

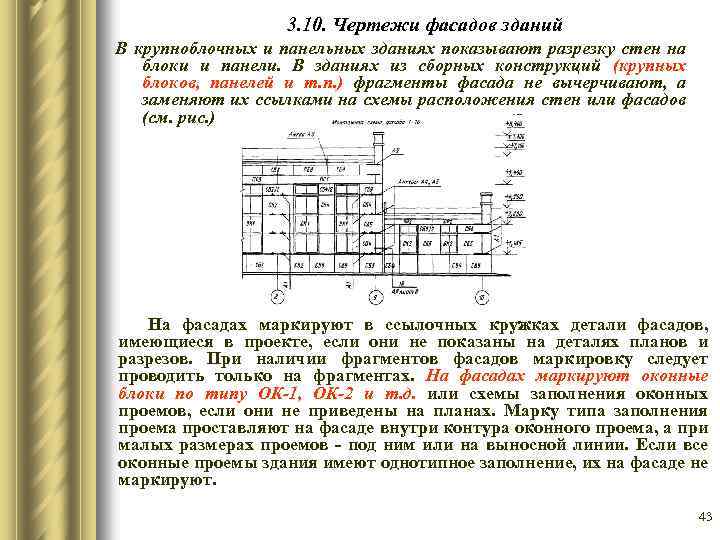

3. 10. Чертежи фасадов зданий В крупноблочных и панельных зданиях показывают разрезку стен на блоки и панели. В зданиях из сборных конструкций (крупных блоков, панелей и т. п. ) фрагменты фасада не вычерчивают, а заменяют их ссылками на схемы расположения стен или фасадов (см. рис. ) На фасадах маркируют в ссылочных кружках детали фасадов, имеющиеся в проекте, если они не показаны на деталях планов и разрезов. При наличии фрагментов фасадов маркировку следует проводить только на фрагментах. На фасадах маркируют оконные блоки по типу ОК-1, ОК-2 и т. д. или схемы заполнения оконных проемов, если они не приведены на планах. Марку типа заполнения проема проставляют на фасаде внутри контура оконного проема, а при малых размерах проемов под ним или на выносной линии. Если все оконные проемы здания имеют однотипное заполнение, их на фасаде не маркируют. 43

3. 11. Чертежи фасадов зданий Размеры на чертежах фасадов, как правило, не проставляют, за исключением размеров привязки элементов, не выявленных на планах, разрезах и фрагментах (см. рис. ). На чертежах фасадов указывают отметки уровня земли, верха стен, входных площадок элементов фасадов, расположенных в разных уровнях. На чертежах фасадов промышленных зданий проставляют также отметки верха стен, низа и верха проемов. Полочку отметки желательно развернуть в сторону от изображения. б) 44

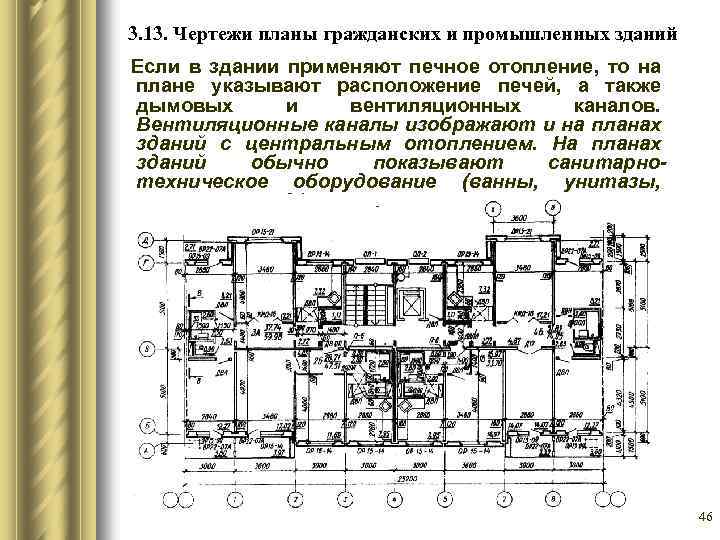

3. 12. Чертежи планы гражданских и промышленных зданий План это изображение здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне. Согласно ГОСТ 21. 501 93 эту плоскость следует располагать на 1/3 высоты изображаемого этажа или на уровне середины высоты оконных проемов. План здания дает представление о его конфигурации и размерах, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, капитальных стен, колонн, лестниц, перегородок. Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли). Графическое оформление здания из кирпича приводится на рис. На рис. приведен план типового этажа крупнопанельного здания. 45

3. 13. Чертежи планы гражданских и промышленных зданий Если в здании применяют печное отопление, то на плане указывают расположение печей, а также дымовых и вентиляционных каналов. Вентиляционные каналы изображают и на планах зданий с центральным отоплением. На планах зданий обычно показывают санитарнотехническое оборудование (ванны, унитазы, раковины и т. д. ). 46

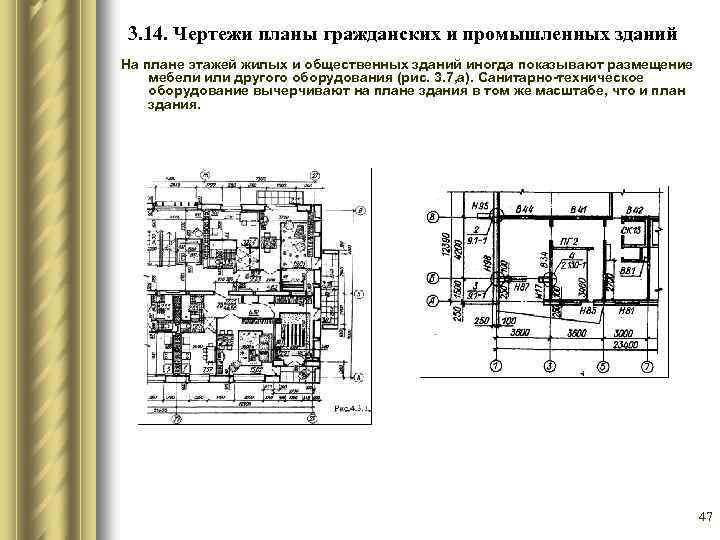

3. 14. Чертежи планы гражданских и промышленных зданий На плане этажей жилых и общественных зданий иногда показывают размещение мебели или другого оборудования (рис. 3. 7, а). Санитарно техническое оборудование вычерчивают на плане здания в том же масштабе, что и план здания. 47

3. 15. Чертежи планы гражданских и промышленных зданий Для зданий монтируемых из крупных элементов (панели, крупные блоки), планы могут быть оформлены в виде схем расположения элементов сборных конструкций. На плане таких зданий приводят сокращенные или полные марки панелей (Н наружные стеновые панели, В внутренние, П перегородки), номера этажей, марки узлов, расстояние между координационными осями. Пример графического оформления схемы расположения дан на рис. 3, 8. 48

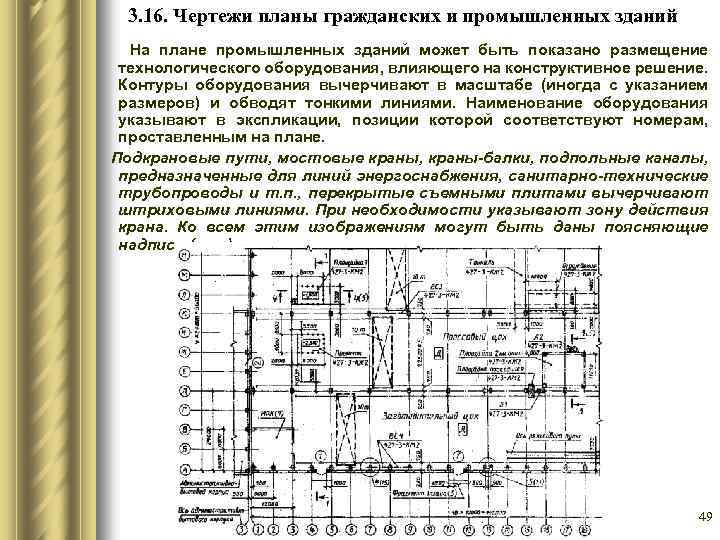

3. 16. Чертежи планы гражданских и промышленных зданий На плане промышленных зданий может быть показано размещение технологического оборудования, влияющего на конструктивное решение. Контуры оборудования вычерчивают в масштабе (иногда с указанием размеров) и обводят тонкими линиями. Наименование оборудования указывают в экспликации, позиции которой соответствуют номерам, проставленным на плане. Подкрановые пути, мостовые краны, краны-балки, подпольные каналы, предназначенные для линий энергоснабжения, санитарно-технические трубопроводы и т. п. , перекрытые съемными плитами вычерчивают штриховыми линиями. При необходимости указывают зону действия крана. Ко всем этим изображениям могут быть даны поясняющие надписи (рис. ) 49

3. 17. Чертежи планы гражданских и промышленных зданий На планах бытовых помещений промышленных зданий показывают расположение шкафов, вешалок, скамеек и другого оборудования (рис. а) б) Когда планы этажей отличаются друг от друга лишь устройством отдельных участков наружных стен, следует вычертить план одного этажа, а по его периметру располагать лишь планы чем-либо отличающихся участков стен. При двухъярусном расположении окон в помещении на основном плане показывают проемы нижнего яруса, проемы верхнего яруса располагают по периметру основного плана в виде отдельных ленточек (рис. б). На плане указывают площадь помещений в квадратных метрах и подчеркивают короткой чертой. Размер площади дается до второго знака (см. рис. ). При необходимости на плане может быть дано наименование помещений. Если размер изображения не позволяет делать надписи на чертеже, то помещения нумеруются, а их наименование и площади приводят в экспликации. Маркировочные цифры помещают в кружках диаметром 6 -8 мм. 50

3. 18. Чертежи разрезов зданий Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т. п. Разрезы бывают архитектурные и конструктивные. Архитектурный разрез (рис. ) служит главным образом для определения внутренней архитектуры. На таком разрезе показывают высоту помещений, оконных, дверных проемов, цоколя и других архитектурных элементов. Высота этих элементов, связанных с архитектурной отделкой помещений, чаще всего определяется отметками. Такого рода разрезы могут выполняться в отмывке и в покраске. Это дает Такого рода разрезы могут выполняться в отмывке и в покраске возможность выявить внутреннее пространство помещений, тональность покраски всех элементов и т. п. Архитектурные разрезы составляют в начальной стадии проектирования и используют для проработки фасада здания. 51

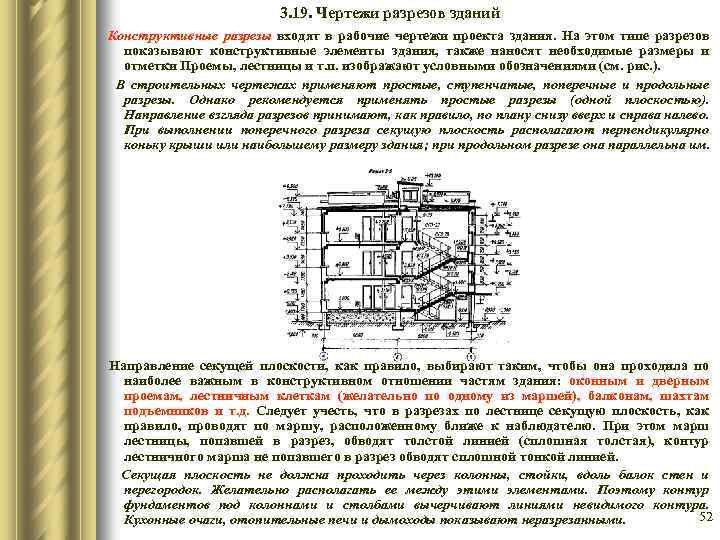

3. 19. Чертежи разрезов зданий Конструктивные разрезы входят в рабочие чертежи проекта здания. На этом типе разрезов показывают конструктивные элементы здания, также наносят необходимые размеры и отметки Проемы, лестницы и т. п. изображают условными обозначениями (см. рис. ). В строительных чертежах применяют простые, ступенчатые, поперечные и продольные разрезы. Однако рекомендуется применять простые разрезы (одной плоскостью). Направление взгляда разрезов принимают, как правило, по плану снизу вверх и справа налево. При выполнении поперечного разреза секущую плоскость располагают перпендикулярно коньку крыши или наибольшему размеру здания; при продольном разрезе она параллельна им. Направление секущей плоскости, как правило, выбирают таким, чтобы она проходила по наиболее важным в конструктивном отношении частям здания: оконным и дверным проемам, лестничным клеткам (желательно по одному из маршей), балконам, шахтам подъемников и т. д. Следует учесть, что в разрезах по лестнице секущую плоскость, как правило, проводят по маршу, расположенному ближе к наблюдателю. При этом марш лестницы, попавшей в разрез, обводят толстой линией (сплошная толстая), контур лестничного марша не попавшего в разрез обводят сплошной тонкой линией. Секущая плоскость не должна проходить через колонны, стойки, вдоль балок стен и перегородок. Желательно располагать ее между этими элементами. Поэтому контур фундаментов под колоннами и столбами вычерчивают линиями невидимого контура. 52 Кухонные очаги, отопительные печи и дымоходы показывают неразрезанными.

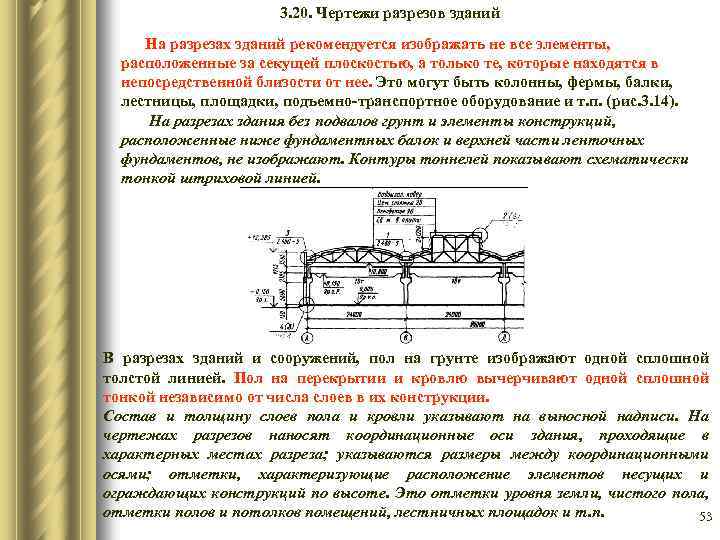

3. 20. Чертежи разрезов зданий На разрезах зданий рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а только те, которые находятся в непосредственной близости от нее. Это могут быть колонны, фермы, балки, лестницы, площадки, подъемно транспортное оборудование и т. п. (рис. 3. 14). На разрезах здания без подвалов грунт и элементы конструкций, расположенные ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. Контуры тоннелей показывают схематически тонкой штриховой линией. В разрезах зданий и сооружений, пол на грунте изображают одной сплошной толстой линией. Пол на перекрытии и кровлю вычерчивают одной сплошной тонкой независимо от числа слоев в их конструкции. Состав и толщину слоев пола и кровли указывают на выносной надписи. На чертежах разрезов наносят координационные оси здания, проходящие в характерных местах разреза; указываются размеры между координационными осями; отметки, характеризующие расположение элементов несущих и ограждающих конструкций по высоте. Это отметки уровня земли, чистого пола, отметки полов и потолков помещений, лестничных площадок и т. п. 53

3. 21. Порядок построения чертежей здания Перед построением чертежей любого здания нужно вначале по заданным размерам определиться с масштабами и форматами листов, количеством изображений. Предпочтительно (на учебных чертежах), что бы фасад, план и разрез были на одном листе в проекционной связи. Определяя на листе место для чертежа плана здания, следует учесть наносимые размеры и маркировку координационных осей. Поэтому чертеж плана должен располагаться примерно на расстоянии 75 -80 мм от рамки листа. В конкретных случаях эти размеры могут меняться. Схема планировки листа дана на рис. а Выполнение изображений на строительных чертежах начинают с плана. Изображение плана здания необходимо располагать длинной стороной вдоль листа. Эта сторона плана, как правило, соответствующая главному фасаду здания, должна быть обращена к нижнему краю листа. План рекомендуется выполнять в такой последовательности (на рис. 3. 33): а) нанести координационные оси, сначала продольные, потом поперечные (рис. 3. 33, б). Эти оси являются условными геометрическими линиями. а) б) 54

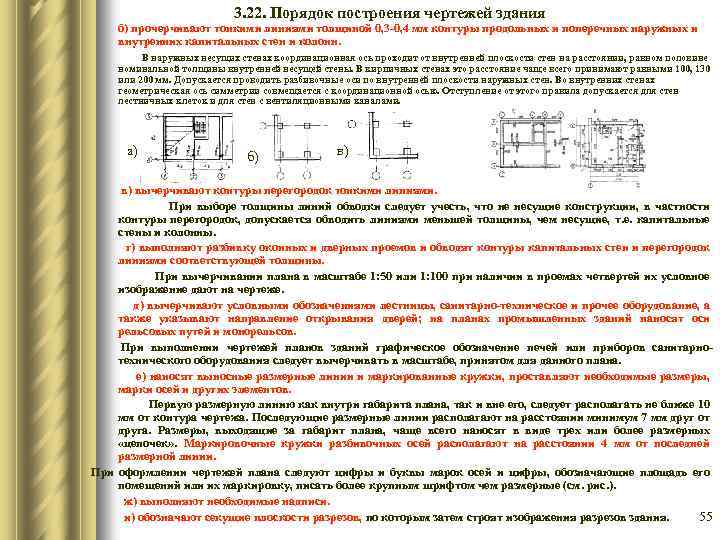

3. 22. Порядок построения чертежей здания б) прочерчивают тонкими линиями толщиной 0, 3 0, 4 мм контуры продольных и поперечных наружных и внутренних капитальных стен и колонн. В наружных несущих стенах координационная ось проходит от внутренней плоскости стен на расстоянии, равном половине номинальной толщины внутренней несущей стены. В кирпичных стенах это расстояние чаще всего принимают равными 100, 130 или 200 мм. Допускается проводить разбивочные оси по внутренней плоскости наружных стен. Во внутренних стенах геометрическая ось симметрии совмещается с координационной осью. Отступление от этого правила допускается для стен лестничных клеток и для стен с вентиляционными каналами. а) б) в) вычерчивают контуры перегородок тонкими линиями. При выборе толщины линий обводки следует учесть, что не несущие конструкции, в частности контуры перегородок, допускается обводить линиями меньшей толщины, чем несущие, т. е. капитальные стены и колонны. г) выполняют разбивку оконных и дверных проемов и обводят контуры капитальных стен и перегородок линиями соответствующей толщины. При вычерчивании плана в масштабе 1: 50 или 1: 100 при наличии в проемах четвертей их условное изображение дают на чертеже. д) вычерчивают условными обозначениями лестницы, санитарно техническое и прочее оборудование, а также указывают направление открывания дверей; на планах промышленных зданий наносят оси рельсовых путей и монорельсов. При выполнении чертежей планов зданий графическое обозначение печей или приборов санитарно технического оборудования следует вычерчивать в масштабе, принятом для данного плана. е) наносят выносные размерные линии и маркированные кружки, проставляют необходимые размеры, марки осей и других элементов. Первую размерную линию как внутри габарита плана, так и вне его, следует располагать не ближе 10 мм от контура чертежа. Последующие размерные линии располагают на расстоянии минимум 7 мм друг от друга. Размеры, выходящие за габарит плана, чаще всего наносят в виде трех или более размерных «цепочек» . Маркировочные кружки разбивочных осей располагают на расстоянии 4 мм от последней размерной линии. При оформлении чертежей плана следуют цифры и буквы марок осей и цифры, обозначающие площадь его помещений или их маркировку, писать более крупным шрифтом чем размерные (см. рис. ). ж) выполняют необходимые надписи. и) обозначают секущие плоскости разрезов, по которым затем строят изображения разрезов здания. 55

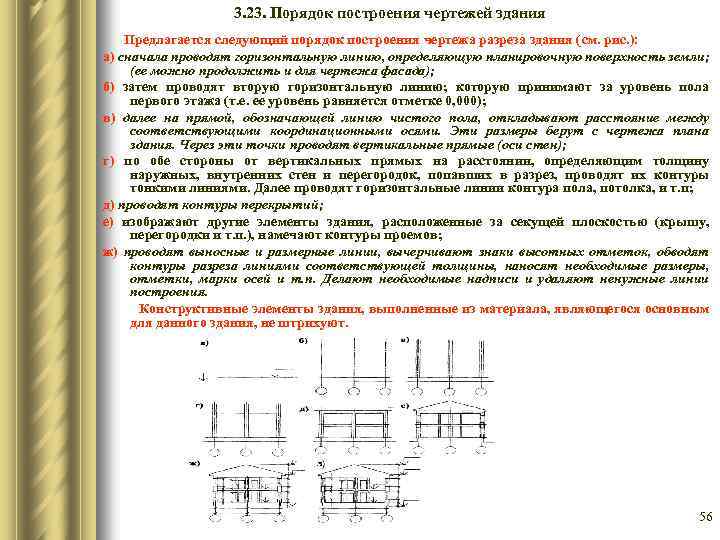

3. 23. Порядок построения чертежей здания Предлагается следующий порядок построения чертежа разреза здания (см. рис. ): а) сначала проводят горизонтальную линию, определяющую планировочную поверхность земли; (ее можно продолжить и для чертежа фасада); б) затем проводят вторую горизонтальную линию; которую принимают за уровень пола первого этажа (т. е. ее уровень равняется отметке 0, 000); в) далее на прямой, обозначающей линию чистого пола, откладывают расстояние между соответствующими координационными осями. Эти размеры берут с чертежа плана здания. Через эти точки проводят вертикальные прямые (оси стен); г) по обе стороны от вертикальных прямых на расстоянии, определяющим толщину наружных, внутренних стен и перегородок, попавших в разрез, проводят их контуры тонкими линиями. Далее проводят горизонтальные линии контура пола, потолка, и т. п; д) проводят контуры перекрытий; е) изображают другие элементы здания, расположенные за секущей плоскостью (крышу, перегородки и т. п. ), намечают контуры проемов; ж) проводят выносные и размерные линии, вычерчивают знаки высотных отметок, обводят контуры разреза линиями соответствующей толщины, наносят необходимые размеры, отметки, марки осей и т. п. Делают необходимые надписи и удаляют ненужные линии построения. Конструктивные элементы здания, выполненные из материала, являющегося основным для данного здания, не штрихуют. 56

3. 24. Порядок построения чертежей здания Чертеж фасада, являющийся одной из проекций здания, строится на основании чертежей плана и разреза. Все предварительные построения выполняют тонкими линиями. Чертеж фасада здания можно вычертить в такой последовательности (см. рис. ): Ø а) сначала проводят горизонтальную прямую линию – поверхность земли. Ее выводят за контур фасада примерно на 30 мм. Эта линия служит основанием на котором строят фасад здания. Ø б, в) затем проводят вторую горизонтальную линию на расстоянии 1, 5 мм от первой линии отмостки; проводят тонкими линиями горизонтальные контуры цоколя, низа и верха проемов (оконных и дверных), карниза, конька и других элементов здания; Ø г) далее проводят вертикальные линии координационных осей, стен, оконных и дверных проемов и т. п. ; вычерчивают ограждения балконов, дымовые и вентиляционные трубы и другие архитектурные детали фасада; Ø д) наносят ссылочные кружки, обозначают элементы фасада, изображаемые на фрагментах, кружки координационных осей, выносные, линии и знаки высотных отметок; (а при необходимости и размерные линии); Ø е) проставляют высотные отметки, марки осей, размеры, если это 57 необходимо, выполняют все требуемые надписи.

Чертежи железобетонных изделий и конструкций 4. 1. Общие сведения и условные обозначения Железобетонными называют изделия, в которых совместно работают бетон и сталь. Общими положительными свойствами бетона являются его значительная прочность при сжатии, возможность придания выполняемой из него конструкции любой формы, огневодостойкость и т. п. Однако, бетон плохо воспринимает растягивающие усилия. Чтобы избежать разрушения бетонного изделия в его растянутую зону помещают стальные стержни – (арматуру), которые воспринимают растягивающие усилия. Арматура может быть жесткой из прокатных профилей (швеллер, двутавр и т. п. ) и гибкой из стержней сечения круглого или периодического профиля, придающего стержням лучшее сцепление с бетоном (рис. а). Примечание. Арматурные и закладные изделия изображают толстой линией а) В зависимости от работы, которую выполняет в железобетонных изделиях арматура, различают следующие ее виды: рабочая арматура, воспринимающая растягивающие усилия; распределительная арматура (хомуты и поперечные стержни) служит для равномерного распределения нагрузки на рабочие стержни и сохранения их взаимного размещения при бетонировании; монтажная арматура для прикрепления хомутов и поперечных стержней. 58

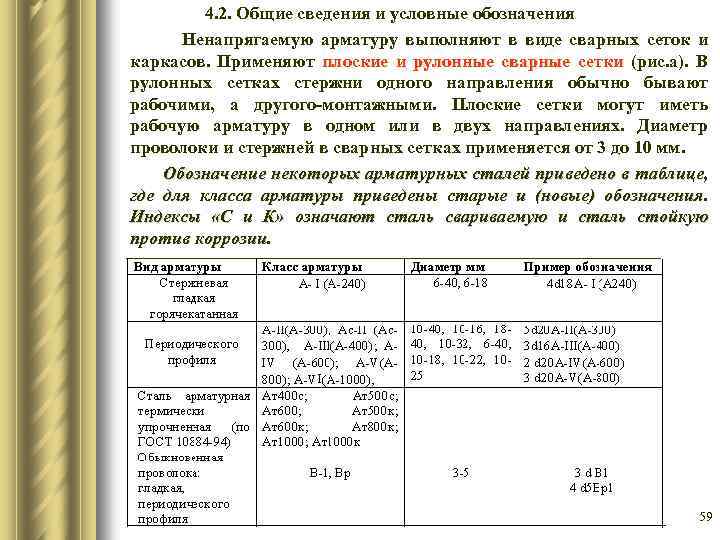

4. 2. Общие сведения и условные обозначения Ненапрягаемую арматуру выполняют в виде сварных сеток и каркасов. Применяют плоские и рулонные сварные сетки (рис. а). В сетки рулонных сетках стержни одного направления обычно бывают рабочими, а другого монтажными. Плоские сетки могут иметь рабочую арматуру в одном или в двух направлениях. Диаметр проволоки и стержней в сварных сетках применяется от 3 до 10 мм. Обозначение некоторых арматурных сталей приведено в таблице, где для класса арматуры приведены старые и (новые) обозначения. Индексы «С и К» означают сталь свариваемую и сталь стойкую против коррозии. 59

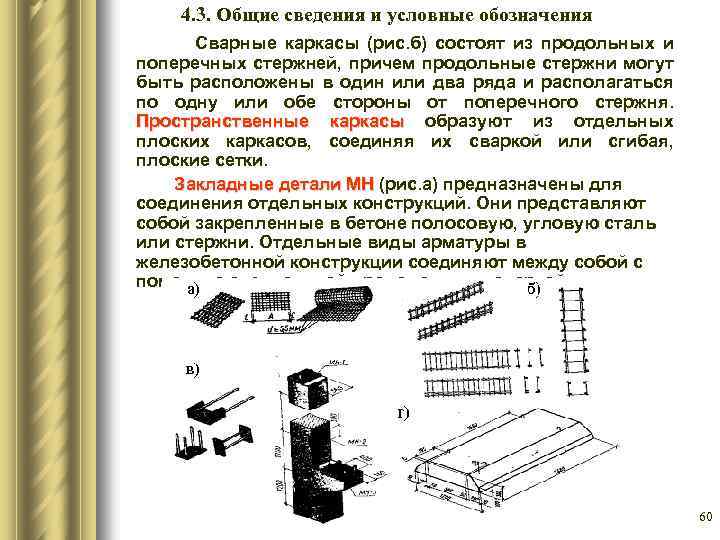

4. 3. Общие сведения и условные обозначения Сварные каркасы (рис. б) состоят из продольных и поперечных стержней, причем продольные стержни могут быть расположены в один или два ряда и располагаться по одну или обе стороны от поперечного стержня. Пространственные каркасы образуют из отдельных каркасы плоских каркасов, соединяя их сваркой или сгибая, плоские сетки. Закладные детали МН (рис. а) предназначены для Закладные детали МН соединения отдельных конструкций. Они представляют собой закрепленные в бетоне полосовую, угловую сталь или стержни. Отдельные виды арматуры в железобетонной конструкции соединяют между собой с помощью специальной проволоки или сваркой. 60

4. 4. Общие сведения и условные обозначения Условные изображения арматурных изделий по ГОСТ 21. 501 93 на строительных чертежах приведены в табл. 61

4. 5. Общие сведения и условные обозначения Все железобетонные конструкции по способу изготовления делятся на монолитные и сборные. Монолитные конструкции и изделия выполняют полностью на строительной площадке. Сборные конструкции и изделия изготовляют на заводах и доставляют к месту строительства в готовом виде. Это плиты, панели, балки, фермы, фундаменты, колонны и др. Конструкции из сборного железобетона лучшего качества; их применение позволяет сокращать сроки строительства, хотя и несколько удорожает его. Условные изображения железобетонных конструкций приведены в табл. Размеры условных изображений, как правило, не устанавливаются. Условные изображения, не предусмотренные ГОСТ, сопровождают пояснениями. 62

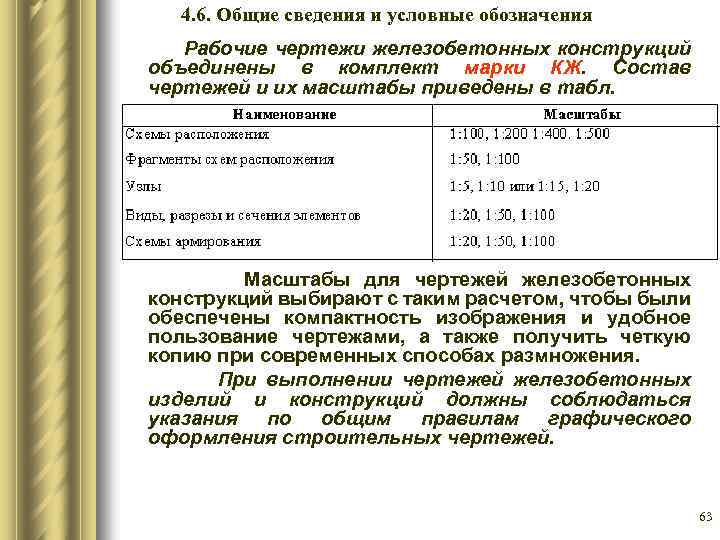

4. 6. Общие сведения и условные обозначения Рабочие чертежи железобетонных конструкций объединены в комплект марки КЖ. Состав чертежей и их масштабы приведены в табл. Масштабы для чертежей железобетонных конструкций выбирают с таким расчетом, чтобы были обеспечены компактность изображения и удобное пользование чертежами, а также получить четкую копию при современных способах размножения. При выполнении чертежей железобетонных изделий и конструкций должны соблюдаться указания по общим правилам графического оформления строительных чертежей. 63

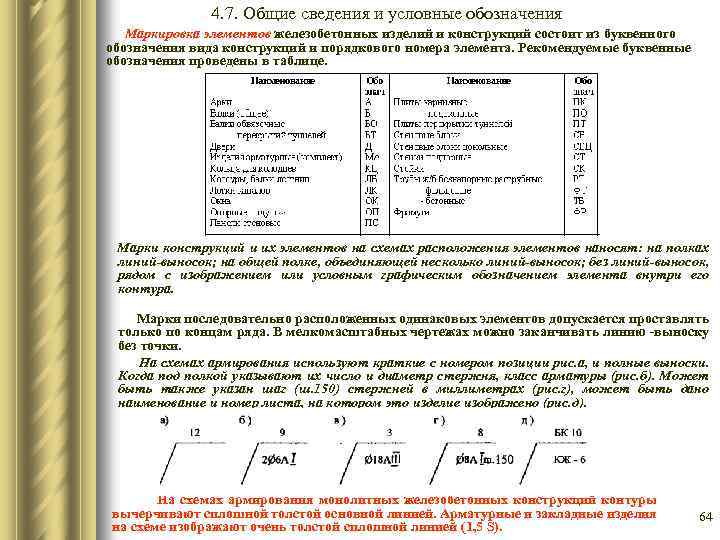

4. 7. Общие сведения и условные обозначения Маркировка элементов железобетонных изделий и конструкций состоит из буквенного обозначения вида конструкций и порядкового номера элемента. Рекомендуемые буквенные обозначения проведены в таблице. Марки конструкций и их элементов на схемах расположения элементов наносят: на полках линий-выносок; на общей полке, объединяющей несколько линий-выносок; без линий-выносок, рядом с изображением или условным графическим обозначением элемента внутри его контура. Марки последовательно расположенных одинаковых элементов допускается проставлять только по концам ряда. В мелкомасштабных чертежах можно заканчивать линию выноску без точки. На схемах армирования используют краткие с номером позиции рис. а, и полные выноски. Когда под полкой указывают их число и диаметр стержня, класс арматуры (рис. б). Может быть также указан шаг (ш. 150) стержней в миллиметрах (рис. г), может быть дано наименование и номер листа, на котором это изделие изображено (рис. д). На схемах армирования монолитных железобетонных конструкций контуры вычерчивают сплошной толстой основной линией. Арматурные и закладные изделия на схеме изображают очень толстой сплошной линией (1, 5 S). 64

4. 8. Чертежи элементов монолитных и сборных изделий и конструкций В состав документации на строительные изделия в общем случае включают спецификацию, сборочный чертеж, чертежи деталей и при необходимости технические условия. В сборочный чертеж кроме видов разрезов и сечений включают схему армирования. На видах, планах и разрезах монолитных железобетонных конструкций указывают координационные оси здания, расстояния между смежными и крайними осями, привязку элементов конструкций к координационным осям; отметки уровней, характерных для данной конструкции и т. п. ; закладные изделия, пробки, любые отверстия, ниши, борозды, на которые опираются или в которые закладываются другие конструкции. Если конструкция состоит из нескольких элементов балок, плит и т. п. , на которые выполняют отдельные схемы армирования, то этим элементам дают позиционные обозначения или марки (см. рис. ) 65

4. 9. Чертежи элементов монолитных и сборных изделий и конструкций Допускается не делать чертежи на простые детали, а все необходимые данные приводить в ведомости (рис. а) или при большом их количестве в спецификации (рис. б). а) б) 66

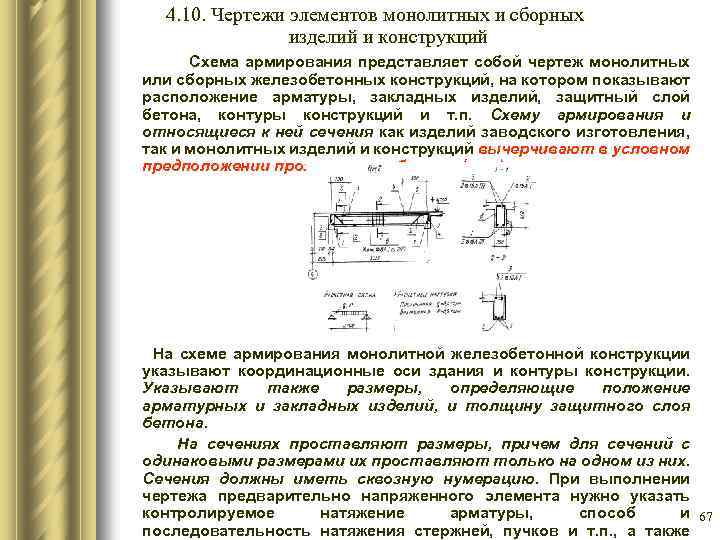

4. 10. Чертежи элементов монолитных и сборных изделий и конструкций Схема армирования представляет собой чертеж монолитных или сборных железобетонных конструкций, на котором показывают расположение арматуры, закладных изделий, защитный слой бетона, контуры конструкций и т. п. Схему армирования и относящиеся к ней сечения как изделий заводского изготовления, так и монолитных изделий и конструкций вычерчивают в условном предположении прозрачности бетона (рис. ) На схеме армирования монолитной железобетонной конструкции указывают координационные оси здания и контуры конструкции. Указывают также размеры, определяющие положение арматурных и закладных изделий, и толщину защитного слоя бетона. На сечениях проставляют размеры, причем для сечений с одинаковыми размерами их проставляют только на одном из них. Сечения должны иметь сквозную нумерацию. При выполнении чертежа предварительно напряженного элемента нужно указать контролируемое натяжение арматуры, способ и 67 последовательность натяжения стержней, пучков и т. п. , а также

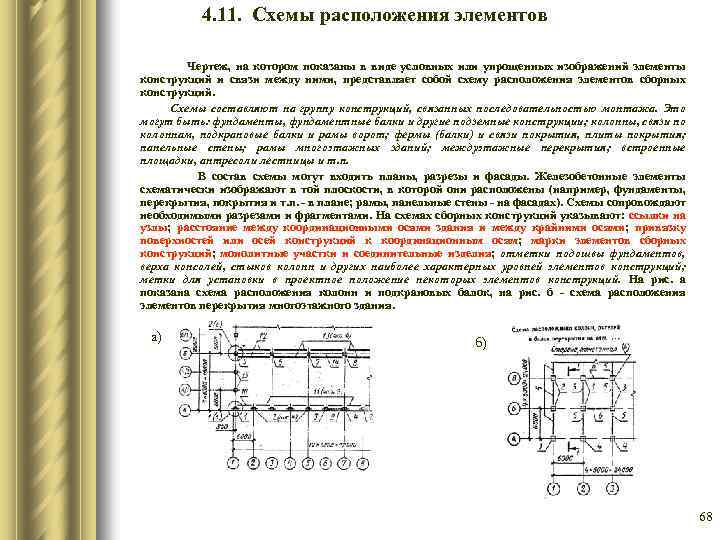

4. 11. Схемы расположения элементов Чертеж, на котором показаны в виде условных или упрощенных изображений элементы конструкций и связи между ними, представляет собой схему расположения элементов сборных конструкций. Схемы составляют на группу конструкций, связанных последовательностью монтажа. Это могут быть: фундаменты, фундаментные балки и другие подземные конструкции; колонны, связи по колоннам, подкрановые балки и рамы ворот; фермы (балки) и связи покрытия, плиты покрытия; панельные стены; рамы многоэтажных зданий; междуэтажные перекрытия; встроенные площадки, антресоли лестницы и т. п. В состав схемы могут входить планы, разрезы и фасады. Железобетонные элементы схематически изображают в той плоскости, в которой они расположены (например, фундаменты, перекрытия, покрытия и т. п. в плане; рамы, панельные стены на фасадах). Схемы сопровождают необходимыми разрезами и фрагментами. На схемах сборных конструкций указывают: ссылки на узлы; расстояние между координационными осями здания и между крайними осями; привязку поверхностей или осей конструкций к координационным осям; марки элементов сборных конструкций; монолитные участки и соединительные изделия; отметки подошвы фундаментов, верха консолей, стыков колонн и других наиболее характерных уровней элементов конструкций; метки для установки в проектное положение некоторых элементов конструкций. На рис. а показана схема расположения колонн и подкрановых балок, на рис. б схема расположения элементов перекрытия многоэтажного здания. а) б) 68

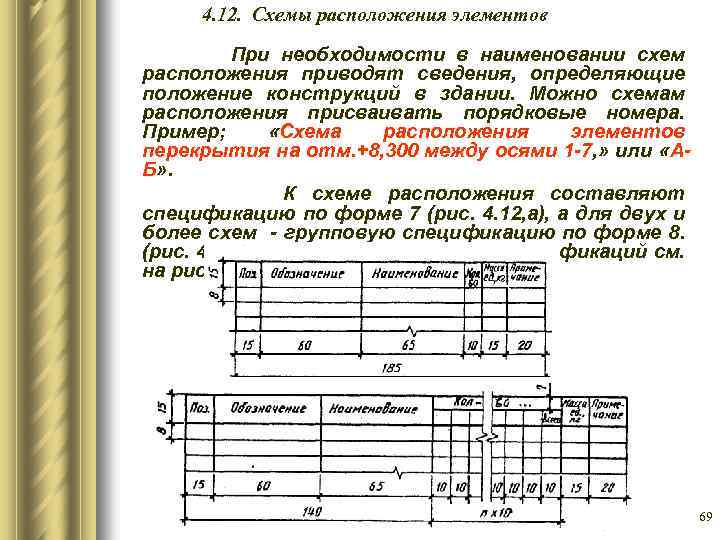

4. 12. Схемы расположения элементов При необходимости в наименовании схем расположения приводят сведения, определяющие положение конструкций в здании. Можно схемам расположения присваивать порядковые номера. Пример; «Схема расположения элементов перекрытия на отм. +8, 300 между осями 1 -7, » или «АБ» . К схеме расположения составляют спецификацию по форме 7 (рис. 4. 12, а), а для двух и более схем - групповую спецификацию по форме 8. (рис. 4. 12, б). Примеры заполнения спецификаций см. на рис. 4. 5, б и рис. 4. 10. 69

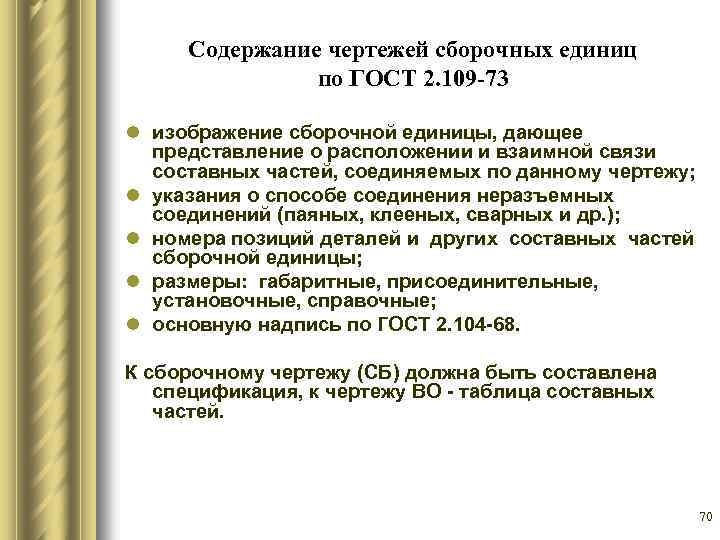

Содержание чертежей сборочных единиц по ГОСТ 2. 109 73 l изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу; l указания о способе соединения неразъемных соединений (паяных, клееных, сварных и др. ); l номера позиций деталей и других составных частей сборочной единицы; l размеры: габаритные, присоединительные, установочные, справочные; l основную надпись по ГОСТ 2. 104 68. К сборочному чертежу (СБ) должна быть составлена спецификация, к чертежу ВО таблица составных частей. 70

Содержание спецификации по ГОСТ 2. 108 68 Спецификация это перечень составных частей, которые входят в изделие и КД, относящихся к этому изделию. Она является основным КД для сборочной единицы. Спецификации составляются на отдельных листах формата А 4 с основной надписью по форме 2 (для текстовых документов) и 2 а (на последующих листах). l Спецификация состоит из следующих разделов: документация; комплексы; сборочные единицы; детали; стандартные изделия; прочие изделия; материалы; комплекты. l Заголовок каждого раздела записывается в графе "Наименование" и подчеркивается. После каждого раздела оставляются 1 3 свободные строки для возможного дополнения при модернизации изделия. l В раздел "Документация" вносятся документы, которые составляют основной комплект КД, например: сборочный чертеж, чертеж общего вида, схема и т. д. l В разделе "Сборочные единицы" и "Детали" вносятся сборочные единицы и детали, непосредственно входящие в изделие. l В разделе "Стандартные изделия" записываются изделия, изготовленные по различным стандартам по группам: крепежные изделия, подшипники, электрические изделия и т. п. l Графы спецификации: "Формат" указываются обозначения форматов КД; "Поз. " — порядковые номера составных частей, "Обозначение" обозначение записываемых документов на изделие; "Наименование"— наименование документов и изделий; для стандартных изделий — наименование и обозначение изделия в соответствии с их стандартами. Пример заполнения спецификации приведен на рисунке (сделать ссылку на 6) 71

Пример заполнения спецификации 72

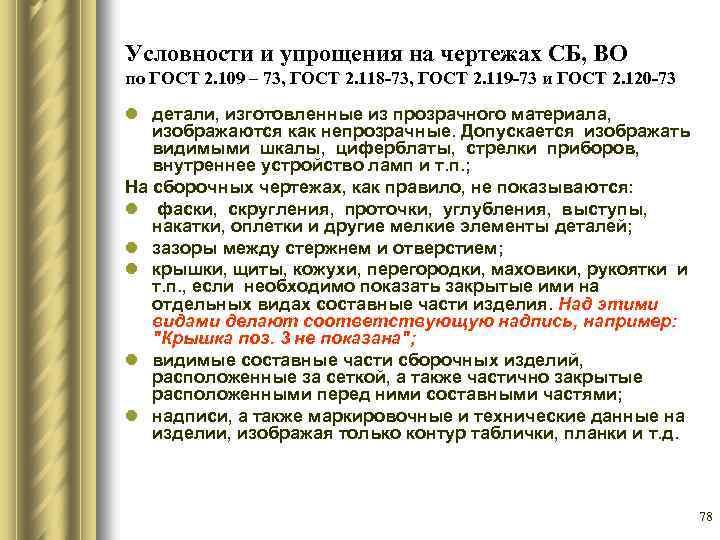

Условности и упрощения на чертежах СБ, ВО по ГОСТ 2. 109 – 73, ГОСТ 2. 118 73, ГОСТ 2. 119 73 и ГОСТ 2. 120 73 l l если изделие симметрично, то на изображениях соединяются половина вида с половиной разреза, границей между ними является ось симметрии рис (б, в). При неполной симметрии части вида и разреза разделяются сплошной волнистой линией (рис. а); штриховки сечений смежных деталей выполняются с наклоном в разные стороны или с разной частотой. Штриховка сечений одной детали на всех изображениях одинакова; сплошные стержни, валы, оси, тяги, рычаги, болты, шайба и гайки, а также спицы маховиков, зубчатых колес, показываются не заштрихованными крепежные детали в соединениях вычерчиваются упрощенно, резьба в отверстиях закрывается резьбой стержней; а) б) в) 73

Условности и упрощения на чертежах СБ, ВО по ГОСТ 2. 109 – 73, ГОСТ 2. 118 73, ГОСТ 2. 119 73 и ГОСТ 2. 120 73 l l при наличии нескольких одинаковых соединений крепежными комплектами (болтами, винтами, заклепками и т. п. ) вычерчивается один из них; места расположения других изображают центровыми линиями все пружины на чертежах изображаются с правой навивкой, а витки прямыми линиями (рис. а, б). Допускается в разрезе изображать только сечение витков. При числе витков более четырех показываются с каждого конца пружины по 1 2 витка, кроме опорных, и проводятся линии через центры сечений витков по всей длине пружины (рис. б ) при этом все детали, расположенные за пружиной считаются невидимыми. Если диаметр проволоки на чертеже 2 мм и менее, то пружины изображаются линиями, толщиной 0, 6. . . 1 мм; круглые сечения витков зачерняются (см. рис. в, г); 74

Условности и упрощения на чертежах СБ, ВО по ГОСТ 2. 109 – 73, ГОСТ 2. 118 73, ГОСТ 2. 119 73 и ГОСТ 2. 120 73 l швы сварных соединений независимо от способа сварки изображаются условно: видимые — сплошной основной линией, невидимые — штриховой линией (рис. а); характеристики видимых швов записываются над полкой линии- выноски, невидимых — под полкой. l Швы соединений пайкой (рис. б), склеиванием (рис. в) изображаются линиями двойной толщины. l Изображения швов сшивкой и скобками даны на рис. г. При изображении клепаного соединения показываются все конструктивные элементы и необходимые размеры; 75

Условности и упрощения на чертежах СБ, ВО по ГОСТ 2. 109 – 73, ГОСТ 2. 118 73, ГОСТ 2. 119 73 и ГОСТ 2. 120 73 l подвижные части изделия в крайних положениях рекомендуется вычерчивать штрихпунктирными линиями с двумя точками тонкими (рис. а), l соседние изделия ("обстановка") вычерчиваются тонкими сплошными линиями (рис. б); 76

Условности и упрощения на чертежах СБ, ВО по ГОСТ 2. 109 – 73, ГОСТ 2. 118 73, ГОСТ 2. 119 73 и ГОСТ 2. 120 73 l условные изображения зубчатых и цепных передач на сборочных чертежах даны в ГОСТ 2. 402 68, l зубчатых (шлицевых) соединений — в ГОСТ 2. 409 74, l подшипников качения на сборочных чертежах — в ГОСТ 2. 420 69 (рис. ) l совместная обработка деталей в процессе сборки указывается соответствующими надписями на полках линий выносок или записью в технических требованиях (см. рис. ); 77

Условности и упрощения на чертежах СБ, ВО по ГОСТ 2. 109 – 73, ГОСТ 2. 118 73, ГОСТ 2. 119 73 и ГОСТ 2. 120 73 l детали, изготовленные из прозрачного материала, изображаются как непрозрачные. Допускается изображать видимыми шкалы, циферблаты, стрелки приборов, внутреннее устройство ламп и т. п. ; На сборочных чертежах, как правило, не показываются: l фаски, скругления, проточки, углубления, выступы, накатки, оплетки и другие мелкие элементы деталей; l зазоры между стержнем и отверстием; l крышки, щиты, кожухи, перегородки, маховики, рукоятки и т. п. , если необходимо показать закрытые ими на отдельных видах составные части изделия. Над этими видами делают соответствующую надпись, например: "Крышка поз. 3 не показана"; l видимые составные части сборочных изделий, расположенные за сеткой, а также частично закрытые расположенными перед ними составными частями; l надписи, а также маркировочные и технические данные на изделии, изображая только контур таблички, планки и т. д. 78

Номера позиций составных частей сборочных единиц l номеруются в соответствии с номерами позиций, указанными в спецификации для СБ или таблице составных частей для ВО (см. рис. ). l указываются на полках выносках, проводимых от изображений видимых деталей. Полки располагаются параллельно основной надписи чертежа и группируются в колонку или строчку. l Линии выноски заканчиваются точкой на изображении детали и стрелкой — у линии, они не должны пересекаться между собой, быть параллельны линиям штриховки и не пересекать, по возможности размерные линии и изображения других деталей. l Номера позиций наносятся, как правило, один раз. l Размеры шрифта номеров позиций, как и буквенных обозначений видов, разрезов, сечений, должны быть больше размерных чисел. 79

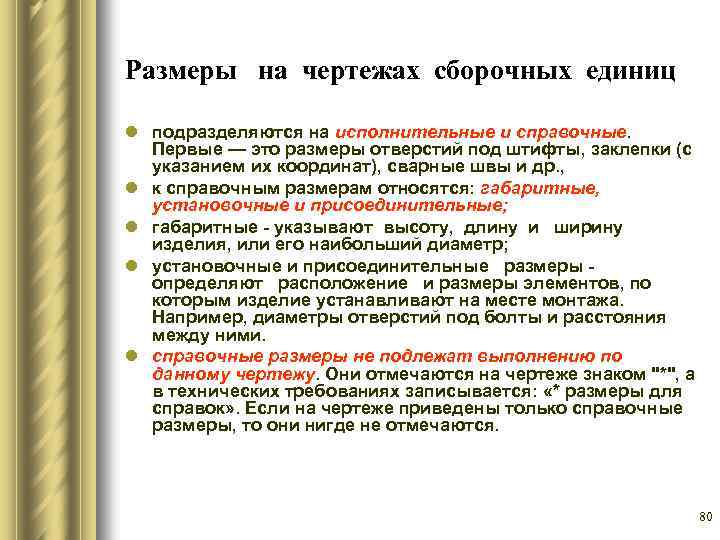

Размеры на чертежах сборочных единиц l подразделяются на исполнительные и справочные. Первые — это размеры отверстий под штифты, заклепки (с указанием их координат), сварные швы и др. , l к справочным размерам относятся: габаритные, установочные и присоединительные; l габаритные указывают высоту, длину и ширину изделия, или его наибольший диаметр; l установочные и присоединительные размеры определяют расположение и размеры элементов, по которым изделие устанавливают на месте монтажа. Например, диаметры отверстий под болты и расстояния между ними. l справочные размеры не подлежат выполнению по данному чертежу. Они отмечаются на чертеже знаком "*", а в технических требованиях записывается: «* размеры для справок» . Если на чертеже приведены только справочные размеры, то они нигде не отмечаются. 80

Чтение сборочных чертежей l Чтение и деталирование чертежа общего вида опирается на умение выделять проекции отдельной детали на чертеже сборочной единицы. При этом нужно помнить что, все предметы имеют объем, а очертание его на изображении имеет замкнутую форму. l При чтении чертежа производится анализ формы, расположение детали в изделии, взаимодействия ее с другими частями. Эти процессы обычно не регламентируются, считается, что их освоение требует опыта. l Однако рекомендуется определенная последовательность чтения чертежей. 81

Последовательность чтения чертежей СБ и ВО l В основной надписи чертежа (или спецификации) прочитать название изделия. По описанию (а при его отсутствии по названию) выяснить назначение изделия. По таблице составных частей (или спецификации) установить из каких изделий состоит сборочная единица. Наименования деталей также характеризуют (в общих чертах) их устройство и назначение. l По чертежу установить содержание и назначение каждого изображения. По масштабу представить размеры изделия и ориентировочно его деталей. l Чтению сборочного чертежа помогает проекционная связь между изображениями; необходимо учитывать упрощения и условности изображений на чертежах. l По чертежу представить взаимное расположение деталей, способы их соединения и возможность относительного перемещения (при необходимости воспользоваться описанием). l Определить геометрическую форму каждой детали. При этом уделить особое внимание дополнительным видам, разрезам, сечениям, на них даются изображения форм элементов, которые не выявляются на основных видах; рассмотреть изображения смежных элементов, это поможет выявить геометрию двух сопряженных элементов. l Определить последовательность сборки и разборки изделия (при необходимости составить схему деления изделия на части). 82

Пример чтения чертежа l Из таблицы: съемник состоит из 7 деталей. Названия ВИНТ, ШТИФТ, РУКОЯТКА, ШАЙБА, вполне раскрывают их назначение и устройство. l ТРАВЕРСА круглая гайка (см. вид сверху), у которой с двух сторон ушки с пазами и отверстиями. l Лапка имеет форму крючка прямоугольного сечения (см. местный разрез на виде сверху). l Соединение траверсы с винтом резьбовое (М 18). Соединение ВИНТА и НАКОНЕЧНИКА, РУКОЯТКИ и ШАЙБЫ ясно из надписей на чертеже. 83

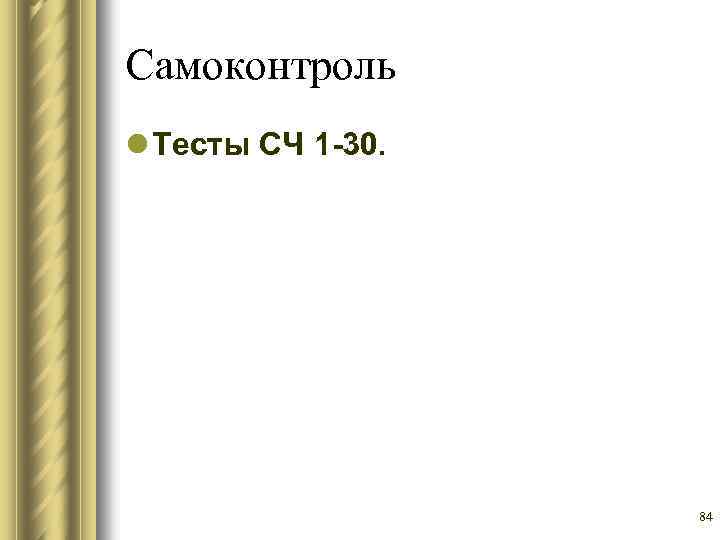

Самоконтроль l Тесты СЧ 1 30. 84

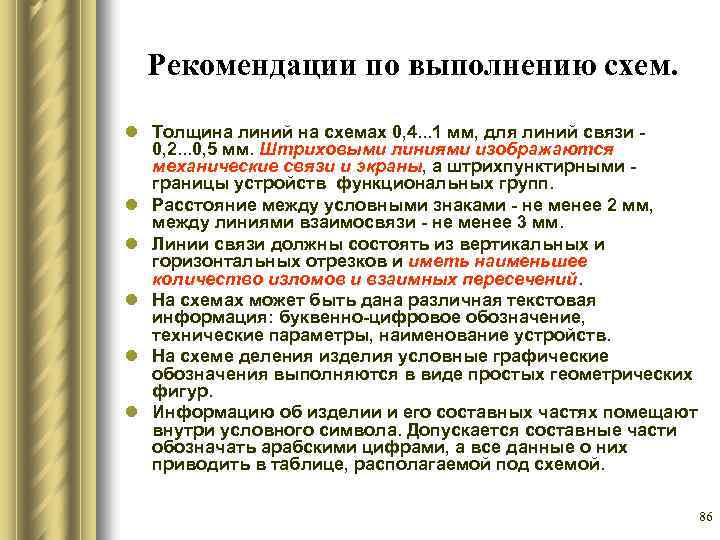

Рекомендации по выполнению схем. l Схемами показывают устройство или принцип работы изделия. l на схеме ее составные части (элементов, устройств, операций) изображаются стандартными условными графическими знаками (рис. а) и нестандартными пояснениями на поле схемы (рис. б). 85

Рекомендации по выполнению схем. l Толщина линий на схемах 0, 4. . . 1 мм, для линий связи 0, 2. . . 0, 5 мм. Штриховыми линиями изображаются механические связи и экраны, а штрихпунктирными границы устройств функциональных групп. l Расстояние между условными знаками не менее 2 мм, между линиями взаимосвязи не менее 3 мм. l Линии связи должны состоять из вертикальных и горизонтальных отрезков и иметь наименьшее количество изломов и взаимных пересечений. l На схемах может быть дана различная текстовая информация: буквенно цифровое обозначение, технические параметры, наименование устройств. l На схеме деления изделия условные графические обозначения выполняются в виде простых геометрических фигур. l Информацию об изделии и его составных частях помещают внутри условного символа. Допускается составные части обозначать арабскими цифрами, а все данные о них приводить в таблице, располагаемой под схемой. 86

Построения таблиц по ГОСТ 2. 105 95 l Таблицы являются формой представления в КД различных данных о параметрах изделий. Разделительные линии строк тонкие, граф и головки основные, толстые линии. l Каждая таблица должна иметь тематический заголовок, головку, боковик (заголовок строк) и графы см. рисунок. l Заголовки граф таблиц начинают с прописных букв, а подзаголовки со строчных, если они составляют одно предложение с заголовком. Заголовки указывают в единственном числе, знаки препинания не ставятся. 87

Правила выполнения диаграмм по Р 50 77 80 ЕСКД l l l Диаграммы это геометрические модели зависимости двух и более величин в прямоугольных и аксонометрических и др. системах координат. Диаграмма содержит наименование, координатные оси (шкалы), изображение функциональной зависимости, обозначения величин, единицы измерения и поясняющую часть (см. рис). Шкалы выполняют основной сплошной линией и заканчиваются стрелками. Числа у шкал следует размещать вне поля диаграммы и располагать горизонтально. Две и более функциональные зависимости изображают различными типами линий. Одну зависимость - сплошной линией двойной толщины. В диаграммах без шкал обозначения величин размещают вблизи стрелки, со шкалами у середины шкалы с ее внешней стороны. Единицы измерения наносят в конце шкалы перед последним числом. Поясняющую часть (текстовая, графическая) к обозначениям диаграммы следует размещать после ее наименования или на свободном поле. 88

Обозначение технической документации (ГОСТ 2. 201 -80) l Стандарт устанавливает единую обезличенную структуру обозначения изделий и конструкторских документов (рис. а). Код разработчика по кодификатору. Код характеристики по ЕСКД. l Обозначение неосновного конструкторского документа состоит из обозначения изделия и кода документа (ТУ, СВ, МЧ и др. ). Для эскизных КД рекомендована структура обозначения (рис. б). l На учебных чертежах обозначение устанавливается документами вузов или кафедр. 89

Проверка чертежа и контроль КД l Выполненные чертежи студент должен внимательно проверить. Рекомендуется следующий порядок: l проверить проекционную связь между основными изображениями, соблюдение условностей, упрощений и обозначений. l проверить наличие размеров каждого элемента детали и их положение относительно друга и баз; габаритных размеров. l проверить, все ли элементы деталей имеют шероховатости и другие условные обозначения; l проверить правильность заполнения основной надписи: масштаб, обозначение чертежа, запись материала, личная подпись и др. l при проверке следует обращать внимание на оформление чертежа — тип и толщину линий, шрифт, рамка чертежа и т. д. l В производственных условиях все виды КД на всех ста иях д разработки подлежат нормоконтролю и технологичес кому контролю. l Замечания и исправления нормоконтроля обязательны к внесению в КД. Нормоконтроль несет ответственность за качество КД наравне с ее разработчиками. 90

Условности и упрощения при выполнении изображений на чертежах деталей 91

Условности и упрощения при выполнении изображений на чертежах деталей 92

Условности и упрощения при выполнении изображений на чертежах деталей 93

Условности и упрощения при выполнении изображений на чертежах деталей 94

Условности и упрощения при выполнении изображений на чертежах деталей 95

Условности и упрощения при выполнении изображений на чертежах деталей 96

Условности и упрощения при выполнении изображений на чертежах деталей 97

Условности и упрощения при нанесении размеров на чертежах деталей 98

Условности и упрощения при нанесении размеров на чертежах деталей 99

Условности и упрощения при нанесении размеров на чертежах деталей 100

Условности и упрощения при нанесении размеров на чертежах деталей 101
