ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n

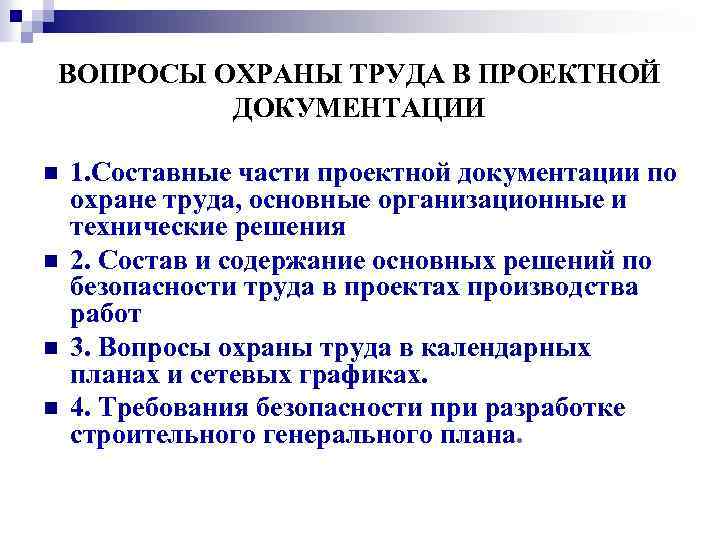

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n 1. Составные части проектной документации по охране труда, основные организационные и технические решения 2. Состав и содержание основных решений по безопасности труда в проектах производства работ 3. Вопросы охраны труда в календарных планах и сетевых графиках. 4. Требования безопасности при разработке строительного генерального плана.

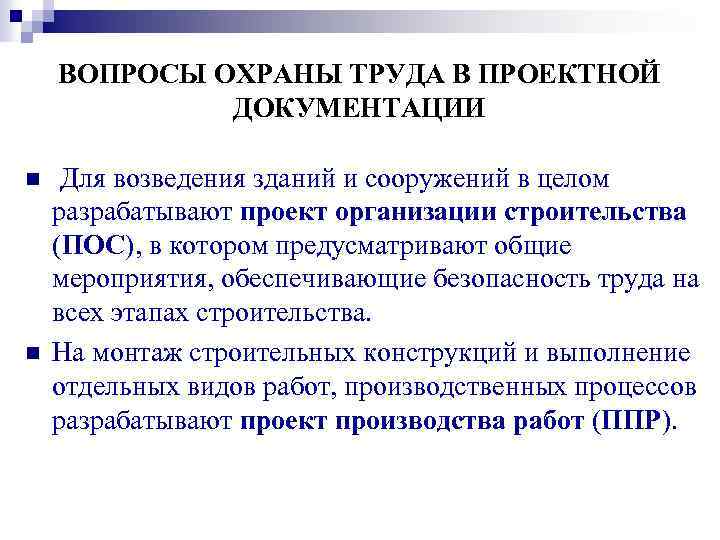

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n Для возведения зданий и сооружений в целом разрабатывают проект организации строительства (ПОС), в котором предусматривают общие мероприятия, обеспечивающие безопасность труда на всех этапах строительства. На монтаж строительных конструкций и выполнение отдельных видов работ, производственных процессов разрабатывают проект производства работ (ППР).

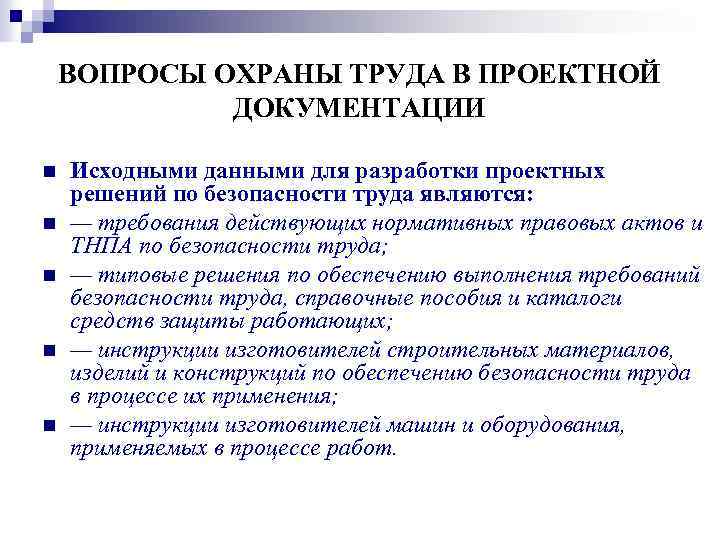

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n n Исходными данными для разработки проектных решений по безопасности труда являются: — требования действующих нормативных правовых актов и ТНПА по безопасности труда; — типовые решения по обеспечению выполнения требований безопасности труда, справочные пособия и каталоги средств защиты работающих; — инструкции изготовителей строительных материалов, изделий и конструкций по обеспечению безопасности труда в процессе их применения; — инструкции изготовителей машин и оборудования, применяемых в процессе работ.

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n При разборке зданий проектные решения по обеспечению безопасности труда должны определить: — размеры опасной зоны принятом методе разборки; — последовательность выполнения работ, исключающих самопроизвольное обрушение конструкций; — мероприятия по подавлению пылеобразования в процессе разрушения конструкций и их погрузки.

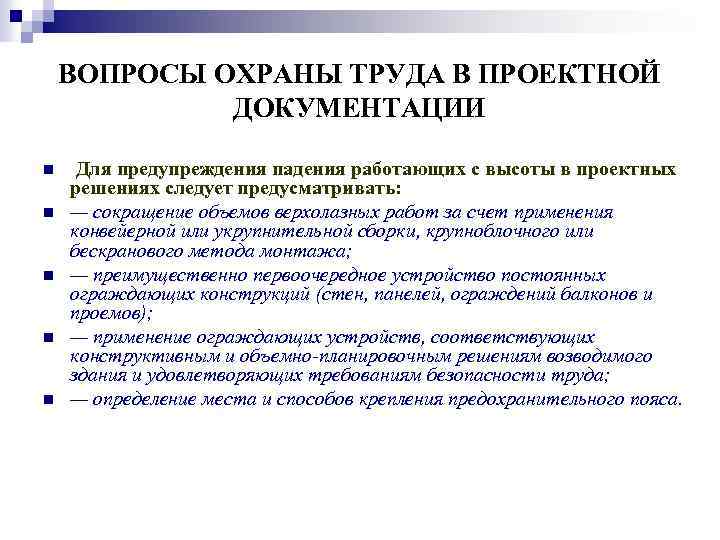

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n n Для предупреждения падения работающих с высоты в проектных решениях следует предусматривать: — сокращение объемов верхолазных работ за счет применения конвейерной или укрупнительной сборки, крупноблочного или бескранового метода монтажа; — преимущественно первоочередное устройство постоянных ограждающих конструкций (стен, панелей, ограждений балконов и проемов); — применение ограждающих устройств, соответствующих конструктивным и объемно планировочным решениям возводимого здания и удовлетворяющих требованиям безопасности труда; — определение места и способов крепления предохранительного пояса.

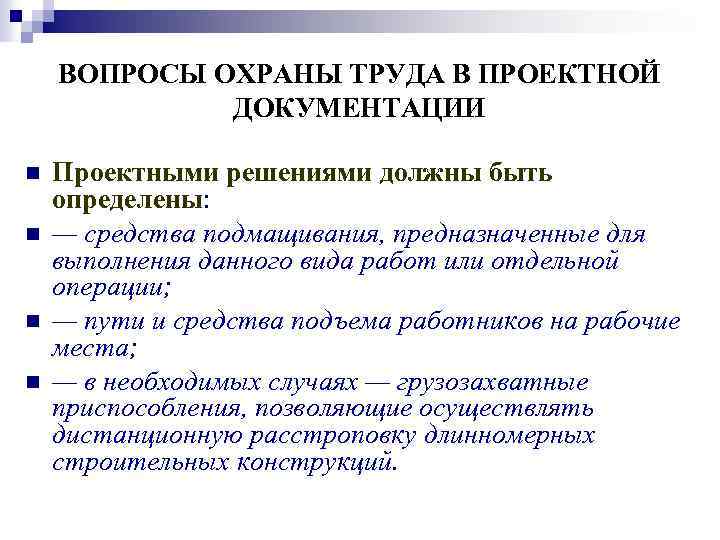

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n Проектными решениями должны быть определены: — средства подмащивания, предназначенные для выполнения данного вида работ или отдельной операции; — пути и средства подъема работников на рабочие места; — в необходимых случаях — грузозахватные приспособления, позволяющие осуществлять дистанционную расстроповку длинномерных строительных конструкций.

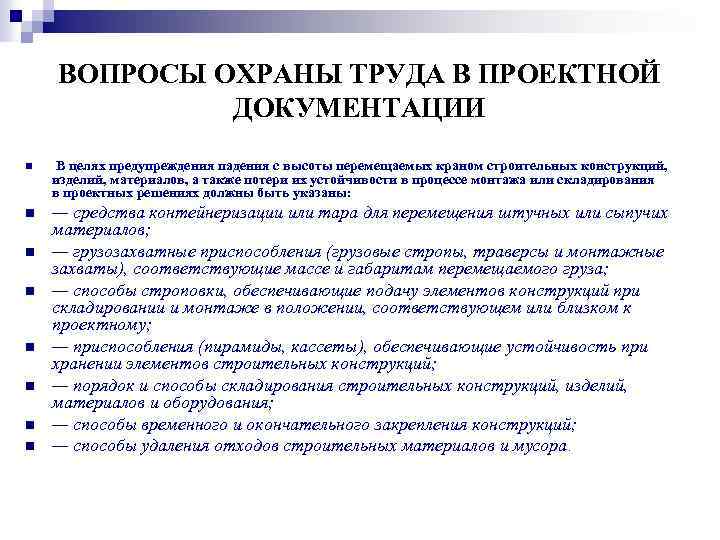

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n В целях предупреждения падения с высоты перемещаемых краном строительных конструкций, изделий, материалов, а также потери их устойчивости в процессе монтажа или складирования в проектных решениях должны быть указаны: n — средства контейнеризации или тара для перемещения штучных или сыпучих материалов; — грузозахватные приспособления (грузовые стропы, траверсы и монтажные захваты), соответствующие массе и габаритам перемещаемого груза; — способы строповки, обеспечивающие подачу элементов конструкций при складировании и монтаже в положении, соответствующем или близком к проектному; — приспособления (пирамиды, кассеты), обеспечивающие устойчивость при хранении элементов строительных конструкций; — порядок и способы складирования строительных конструкций, изделий, материалов и оборудования; — способы временного и окончательного закрепления конструкций; — способы удаления отходов строительных материалов и мусора. n n n

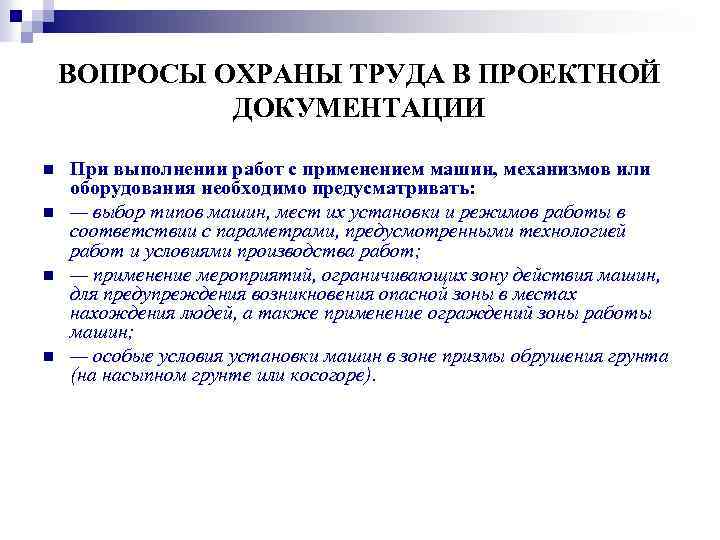

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n При выполнении работ с применением машин, механизмов или оборудования необходимо предусматривать: — выбор типов машин, мест их установки и режимов работы в соответствии с параметрами, предусмотренными технологией работ и условиями производства работ; — применение мероприятий, ограничивающих зону действия машин, для предупреждения возникновения опасной зоны в местах нахождения людей, а также применение ограждений зоны работы машин; — особые условия установки машин в зоне призмы обрушения грунта (на насыпном грунте или косогоре).

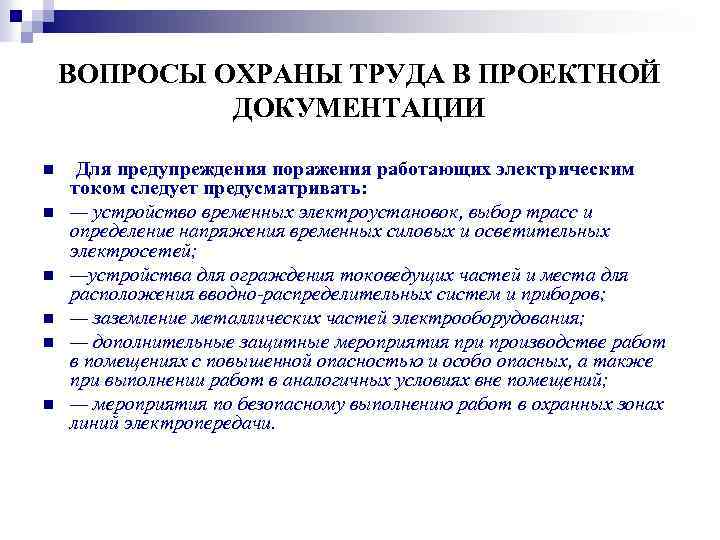

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n n Для предупреждения поражения работающих электрическим током следует предусматривать: — устройство временных электроустановок, выбор трасс и определение напряжения временных силовых и осветительных электросетей; —устройства для ограждения токоведущих частей и места для расположения вводно распределительных систем и приборов; — заземление металлических частей электрооборудования; — дополнительные защитные мероприятия при производстве работ в помещениях с повышенной опасностью и особо опасных, а также при выполнении работ в аналогичных условиях вне помещений; — мероприятия по безопасному выполнению работ в охранных зонах линий электропередачи.

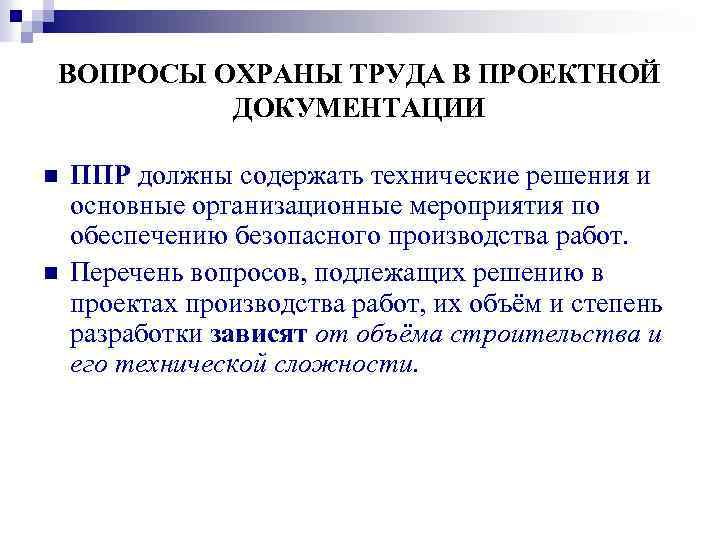

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n ППР должны содержать технические решения и основные организационные мероприятия по обеспечению безопасного производства работ. Перечень вопросов, подлежащих решению в проектах производства работ, их объём и степень разработки зависят от объёма строительства и его технической сложности.

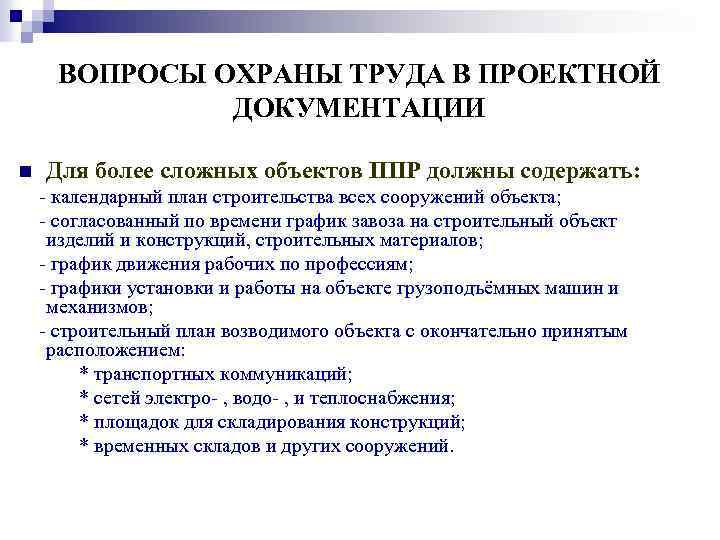

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n Для более сложных объектов ППР должны содержать: календарный план строительства всех сооружений объекта; согласованный по времени график завоза на строительный объект изделий и конструкций, строительных материалов; график движения рабочих по профессиям; графики установки и работы на объекте грузоподъёмных машин и механизмов; строительный план возводимого объекта с окончательно принятым расположением: * транспортных коммуникаций; * сетей электро , водо , и теплоснабжения; * площадок для складирования конструкций; * временных складов и других сооружений.

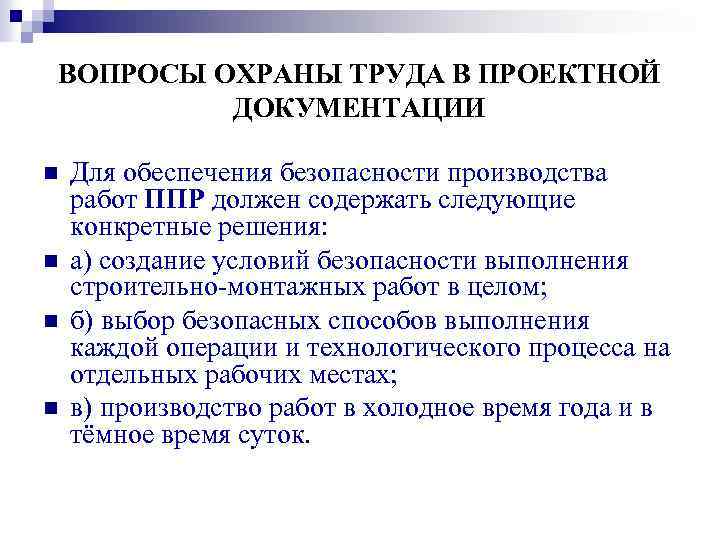

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n n Для обеспечения безопасности производства работ ППР должен содержать следующие конкретные решения: а) создание условий безопасности выполнения строительно монтажных работ в целом; б) выбор безопасных способов выполнения каждой операции и технологического процесса на отдельных рабочих местах; в) производство работ в холодное время года и в тёмное время суток.

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n В календарных планах строительства, устанавливающих строгую последовательность и сроки выполнения всех строительно монтажных работ, должны учитываться работы по обеспечению безопасности труда.

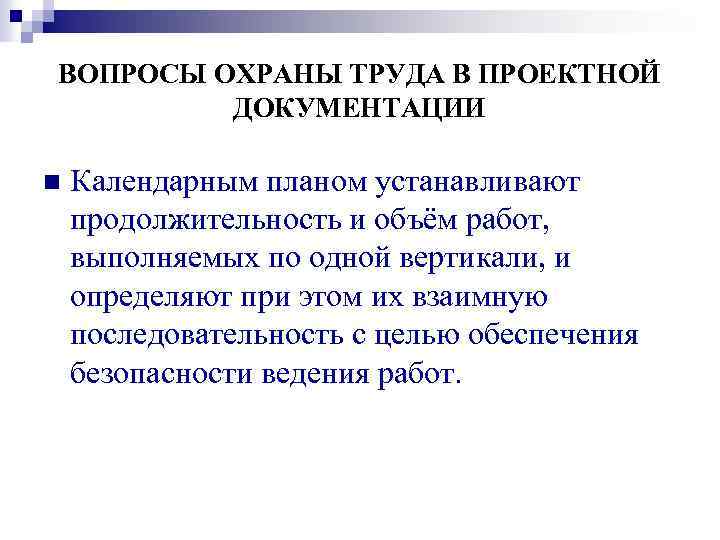

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n Календарным планом устанавливают продолжительность и объём работ, выполняемых по одной вертикали, и определяют при этом их взаимную последовательность с целью обеспечения безопасности ведения работ.

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n Календарные графики имеют существенный недостаток – они не отражают чётко всех взаимосвязей между работами, поэтому в настоящее время широкое применение нашли сетевые графики.

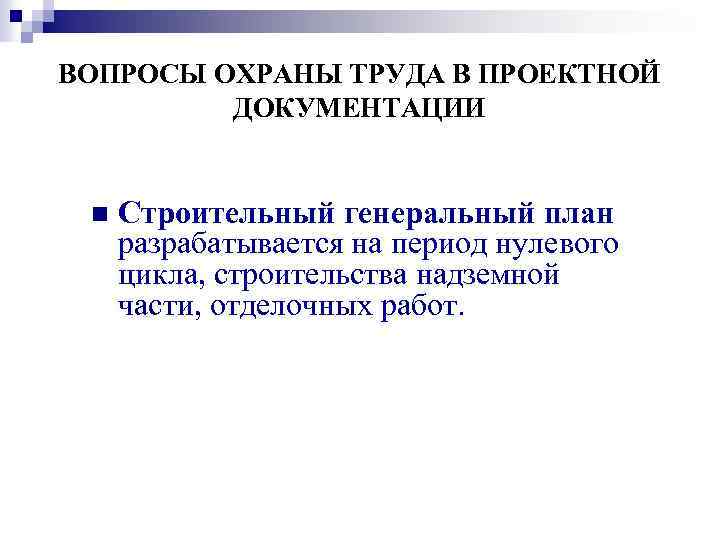

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n Строительный генеральный план разрабатывается на период нулевого цикла, строительства надземной части, отделочных работ.

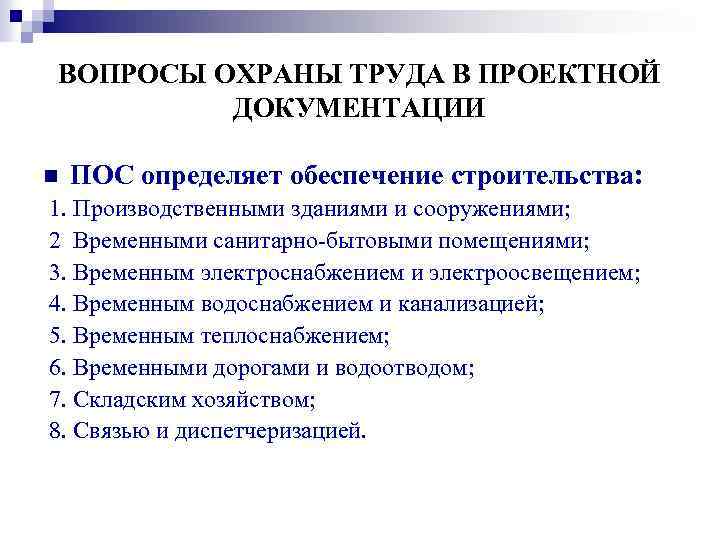

ВОПРОСЫ ОХРАНЫ ТРУДА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ n ПОС определяет обеспечение строительства: 1. Производственными зданиями и сооружениями; 2 Временными санитарно бытовыми помещениями; 3. Временным электроснабжением и электроосвещением; 4. Временным водоснабжением и канализацией; 5. Временным теплоснабжением; 6. Временными дорогами и водоотводом; 7. Складским хозяйством; 8. Связью и диспетчеризацией.

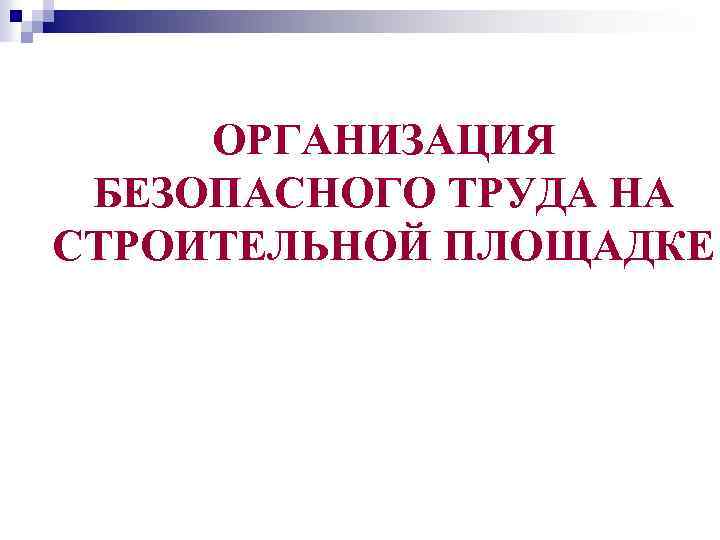

ОРГАНИЗАЦИЯ БЕЗОПАСНОГО ТРУДА НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ

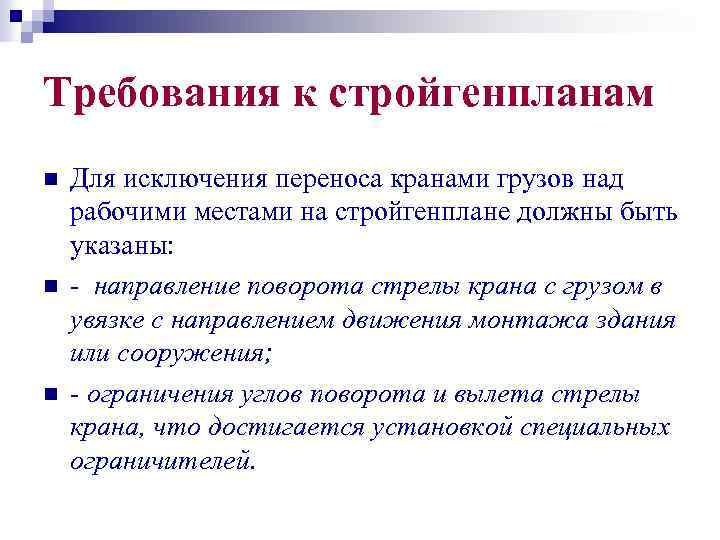

Требования к стройгенпланам n n n Для исключения переноса кранами грузов над рабочими местами на стройгенплане должны быть указаны: направление поворота стрелы крана с грузом в увязке с направлением движения монтажа здания или сооружения; ограничения углов поворота и вылета стрелы крана, что достигается установкой специальных ограничителей.

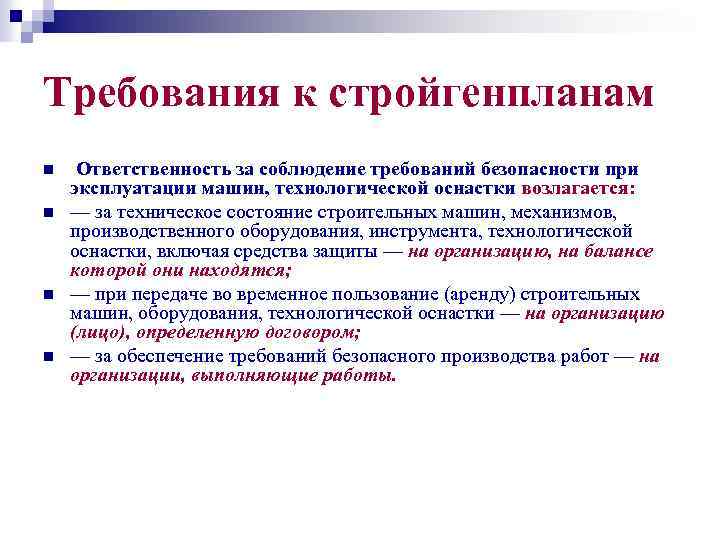

Требования к стройгенпланам n n Ответственность за соблюдение требований безопасности при эксплуатации машин, технологической оснастки возлагается: — за техническое состояние строительных машин, механизмов, производственного оборудования, инструмента, технологической оснастки, включая средства защиты — на организацию, на балансе которой они находятся; — при передаче во временное пользование (аренду) строительных машин, оборудования, технологической оснастки — на организацию (лицо), определенную договором; — за обеспечение требований безопасного производства работ — на организации, выполняющие работы.

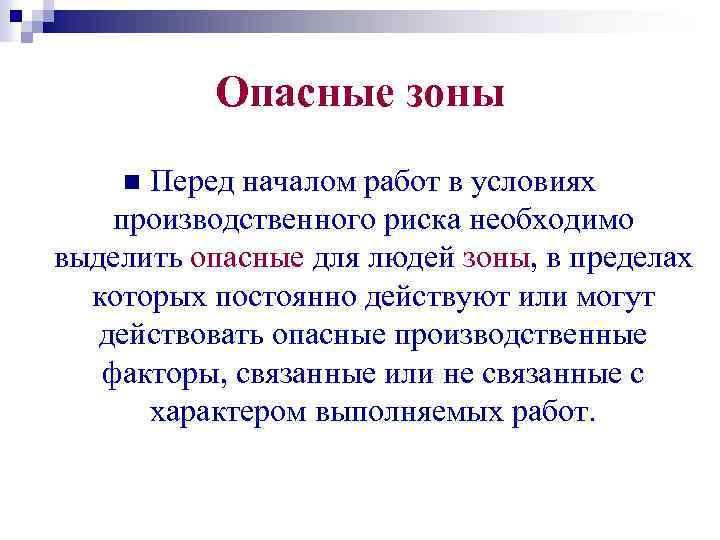

Опасные зоны Перед началом работ в условиях производственного риска необходимо выделить опасные для людей зоны, в пределах которых постоянно действуют или могут действовать опасные производственные факторы, связанные или не связанные с характером выполняемых работ. n

Опасные зоны К зонам постоянно действующих опасных производственных факторов относятся: — места, находящиеся вблизи неизолированных токоведущих частей электроустановок; — места, находящиеся вблизи неогражденных перепадов по высоте 1, 3 м и более; — места, где возможно превышение предельно допустимых уровней вредных производственных факторов (шум, вибрация, электромагнитное, ультрафиолетовое, лазерное, радиоактивное излучение). n

Опасные зоны К зонам потенциально действующих опасных производственных факторов следует относить: — участки территории вблизи строящегося здания (сооружения); — этажи (ярусы) зданий и сооружений в одной захватке, над которыми происходит монтаж (демонтаж) конструкций или оборудования; — зоны перемещения машин, оборудования, их частей, рабочих органов; — места, над которыми происходит перемещение грузов кранами. n

Опасные зоны На границах зон постоянно действующих опасных производственных факторов должны быть установлены защитные ограждения; n На границах зон потенциально действующих опасных производственных факторов — сигнальные ограждения и знаки безопасности в соответствии с ГОСТ 12. 4. 026. n

Классификация ограждений n Ограждения по функциональному назначению по ГОСТ 23407 подразделяются на: n защитно-охранные, предназначенные для предотвращения доступа посторонних лиц на территории и участки, где постоянно действуют опасные производственные факторы, и обеспечения охраны материальных ценностей строительства; защитные, предназначенные для предотвращения непреднамеренного доступа посторонних лиц в опасную зону; сигнальные, предназначенные для предупреждения о границах опасной зоны, где потенциально действуют опасные производственные факторы. n n

Ограждения по конструктивному решению подразделяются на: панельные; панельно-стоечные; стоечные. Панельные ограждения

Панельно-стоечные ограждения

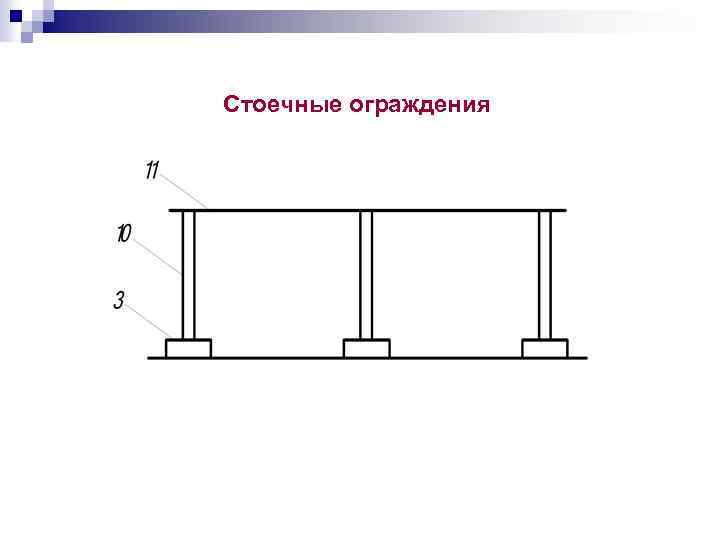

Стоечные ограждения

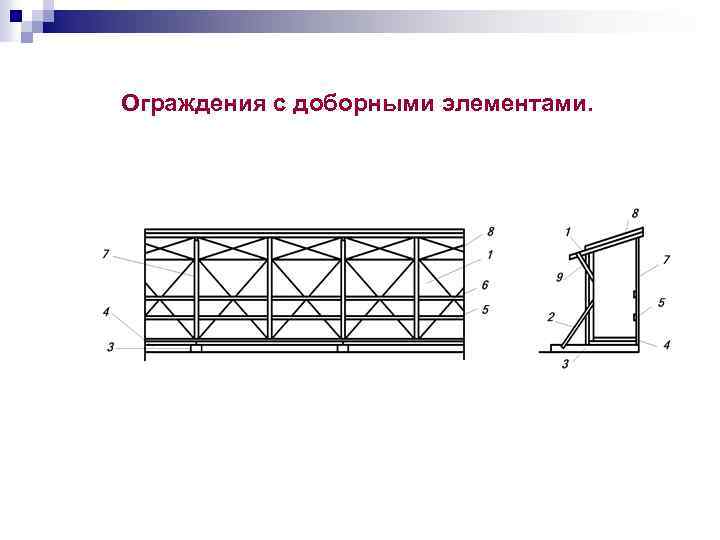

Ограждения с доборными элементами.

Требования к конструкции ограждений Ограждения должны быть сборно разборными с унифицированными элементами, соединениями и деталями крепления. n Высота панелей должна быть: n защитно-охранных (с козырьком и без козырька) ограждений территорий строительных площадок – 2, 0 м; n защитных (без козырька) ограждений территорий строительных площадок – 1, 6 м; n защитных, с козырьком – 2, 0 м; n защитных ограждений участков производства работ – 1, 2 м.

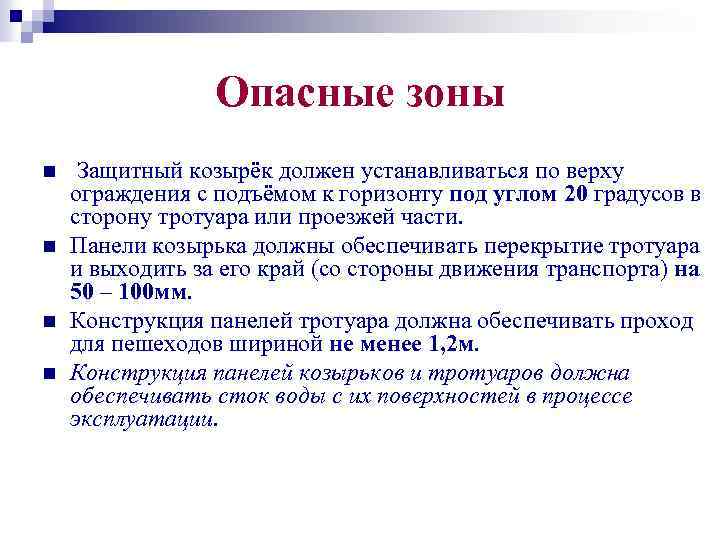

Опасные зоны n n Защитный козырёк должен устанавливаться по верху ограждения с подъёмом к горизонту под углом 20 градусов в сторону тротуара или проезжей части. Панели козырька должны обеспечивать перекрытие тротуара и выходить за его край (со стороны движения транспорта) на 50 – 100 мм. Конструкция панелей тротуара должна обеспечивать проход для пешеходов шириной не менее 1, 2 м. Конструкция панелей козырьков и тротуаров должна обеспечивать сток воды с их поверхностей в процессе эксплуатации.

Опасные зоны n Перед началом работ в зонах действия опасных производственных факторов, возникновение которых не связано с характером выполняемых работ, ответствен ному исполнителю работ должен быть выдан наряд-допуск на производство работ повышенной опасности по установленной форме.

Примерный перечень видов работ, на которые необходимо выдавать наряд-допуск n n n n n 1. Выполнение работ с применением грузоподъемных кранов и других строительных машин в охранных зонах воздушных линий электропередачи, газонефтепродуктопроводов, складов легковоспламеняющихся или горючих жидкостей, горючих или сжиженных газов. 2. Выполнение любых работ в колодцах, шурфах, замкнутых и труднодоступных пространствах. 3. Выполнение земляных работ на участках с патогенным заражением почвы (свалки, скотомогиль ники и т. п. ), в охранных зонах подземных электрических сетей, газопроводов и других опасных подземных коммуникаций. 4. Осуществление текущего ремонта, демонтажа оборудования, а также производство ремонтных или каких либо строительно монтажных работ при наличии опасных факторов действующей организации. 5. Выполнение работ в непосредственной близости к полотну или проезжей части эксплуатируемых автомобильных или железных дорог (определяется с учетом действующих ТНПА по безопасности труда соответствующих министерств и ведомств). 6. Выполнение газоопасных работ. 7. Выполнение работ на высоте с применением предохранительного пояса. 8. Выполнение монтажных работ с действующих мостовых кранов. 9. Демонтаж стоечных лесов высотой свыше 4 м.

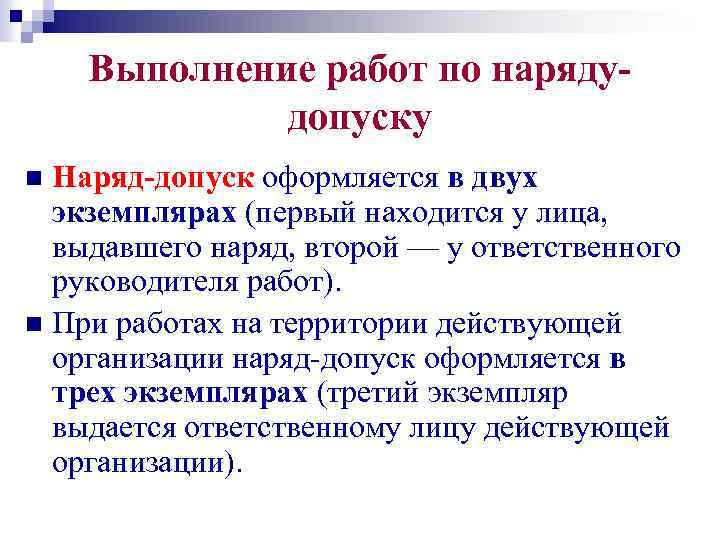

Выполнение работ по нарядудопуску Наряд-допуск оформляется в двух экземплярах (первый находится у лица, выдавшего наряд, второй — у ответственного руководителя работ). n При работах на территории действующей организации наряд допуск оформляется в трех экземплярах (третий экземпляр выдается ответственному лицу действующей организации). n

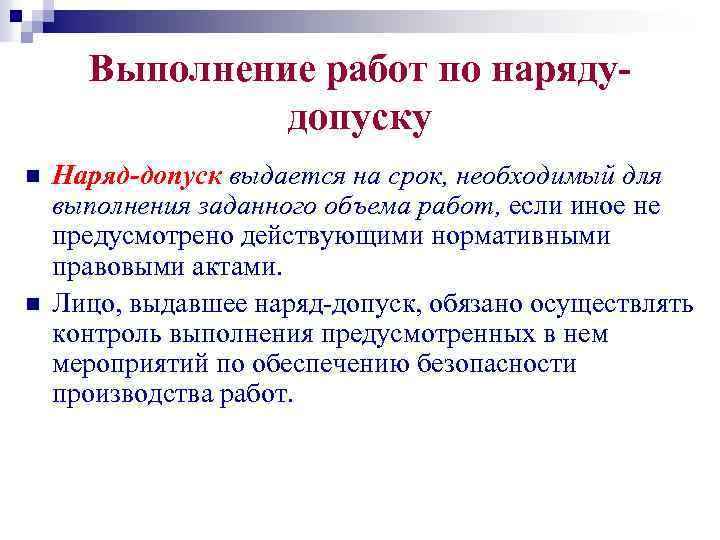

Выполнение работ по нарядудопуску n n Наряд-допуск выдается на срок, необходимый для выполнения заданного объема работ, если иное не предусмотрено действующими нормативными правовыми актами. Лицо, выдавшее наряд допуск, обязано осуществлять контроль выполнения предусмотренных в нем мероприятий по обеспечению безопасности производства работ.

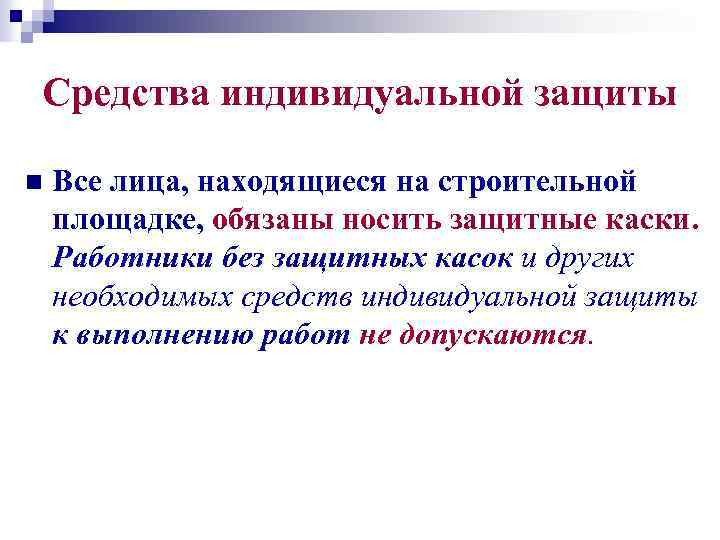

Средства индивидуальной защиты n Все лица, находящиеся на строительной площадке, обязаны носить защитные каски. Работники без защитных касок и других необходимых средств индивидуальной защиты к выполнению работ не допускаются.

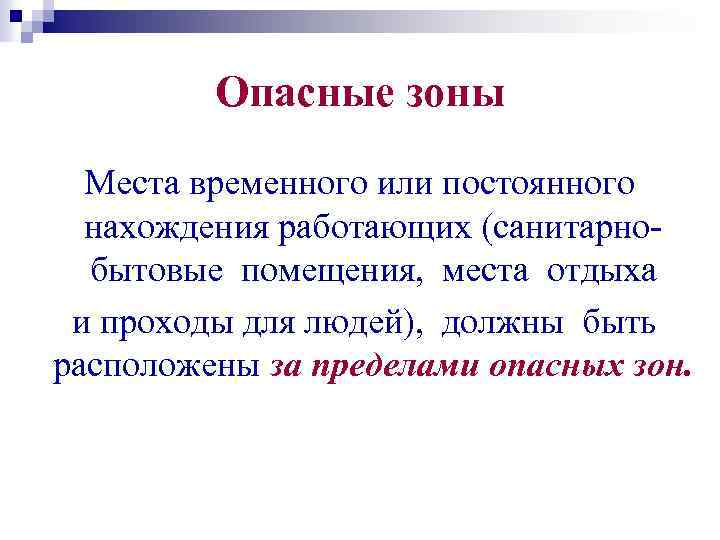

Опасные зоны Места временного или постоянного нахождения работающих (санитарно бытовые помещения, места отдыха и проходы для людей), должны быть расположены за пределами опасных зон.

Опасные зоны n Допуск на производственную территорию посторонних лиц, а также работников в нетрезвом состоянии или не занятых на работах на данной территории, запрещается.

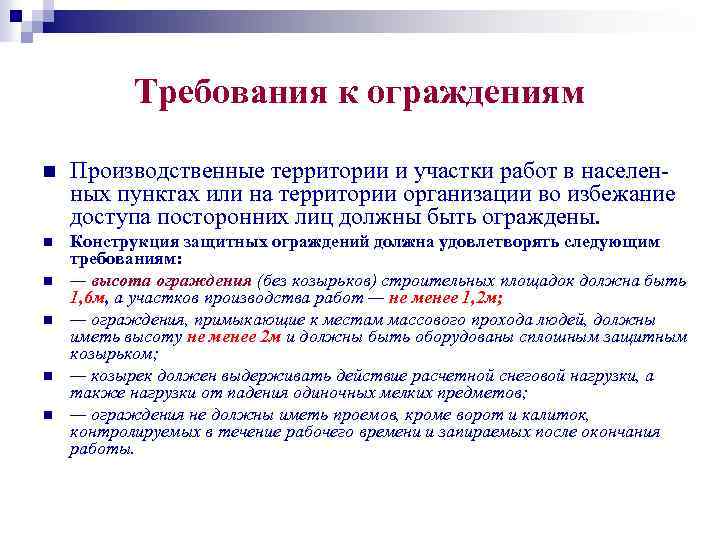

Требования к ограждениям n Производственные территории и участки работ в населен ных пунктах или на территории организации во избежание доступа посторонних лиц должны быть ограждены. n Конструкция защитных ограждений должна удовлетворять следующим требованиям: — высота ограждения (без козырьков) строительных площадок должна быть 1, 6 м, а участков производства работ — не менее 1, 2 м; — ограждения, примыкающие к местам массового прохода людей, должны иметь высоту не менее 2 м и должны быть оборудованы сплошным защитным козырьком; — козырек должен выдерживать действие расчетной снеговой нагрузки, а также нагрузки от падения одиночных мелких предметов; — ограждения не должны иметь проемов, кроме ворот и калиток, контролируемых в течение рабочего времени и запираемых после окончания работы. n n

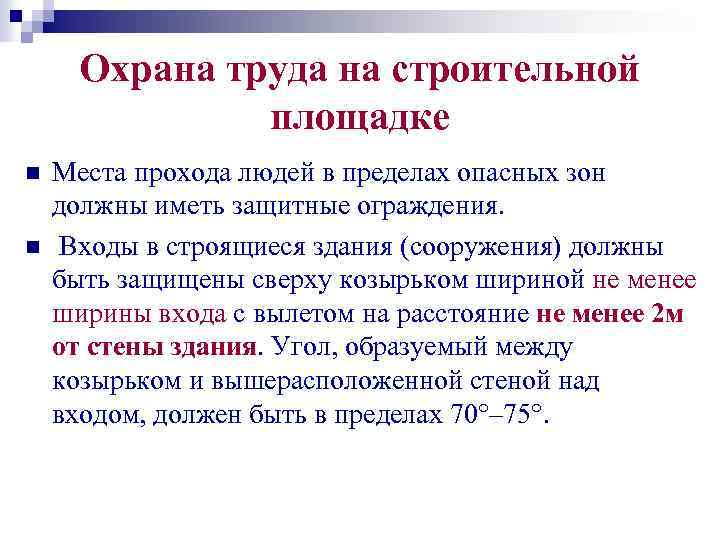

Охрана труда на строительной площадке n n Места прохода людей в пределах опасных зон должны иметь защитные ограждения. Входы в строящиеся здания (сооружения) должны быть защищены сверху козырьком шириной не менее ширины входа с вылетом на расстояние не менее 2 м от стены здания. Угол, образуемый между козырьком и вышерасположенной стеной над входом, должен быть в пределах 70°– 75°.

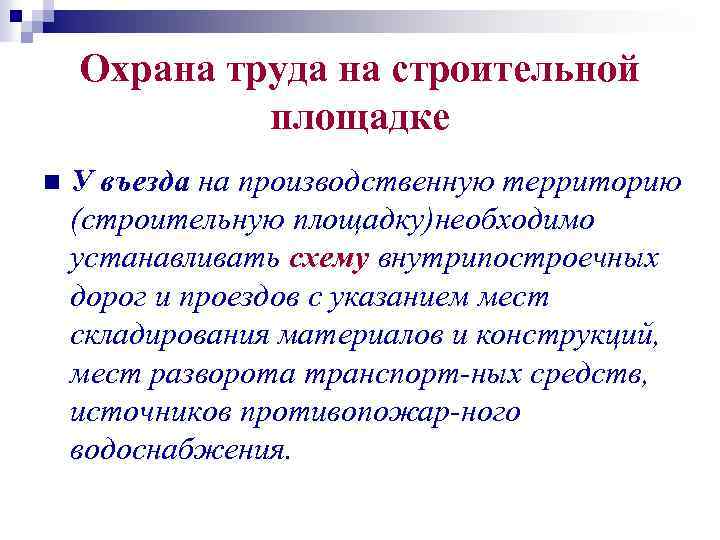

Охрана труда на строительной площадке n У въезда на производственную территорию (строительную площадку)необходимо устанавливать схему внутрипостроечных дорог и проездов с указанием мест складирования материалов и конструкций, мест разворота транспорт ных средств, источников противопожар ного водоснабжения.

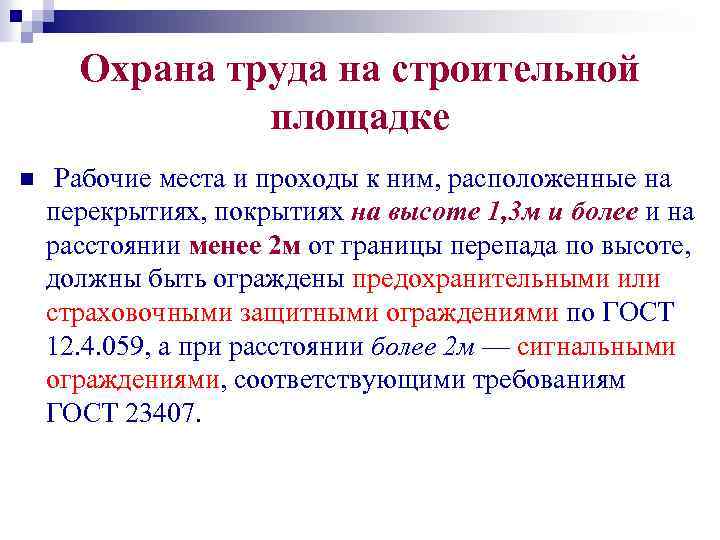

Охрана труда на строительной площадке n Рабочие места и проходы к ним, расположенные на перекрытиях, покрытиях на высоте 1, 3 м и более и на расстоянии менее 2 м от границы перепада по высоте, должны быть ограждены предохранительными или страховочными защитными ограждениями по ГОСТ 12. 4. 059, а при расстоянии более 2 м — сигнальными ограждениями, соответствующими требованиям ГОСТ 23407.

Охрана труда на строительной площадке Проемы в стенах при одностороннем примыкании к ним настила (перекрытия) должны ограждаться, если расстояние от уровня настила до нижнего проема менее 0, 7 м. n

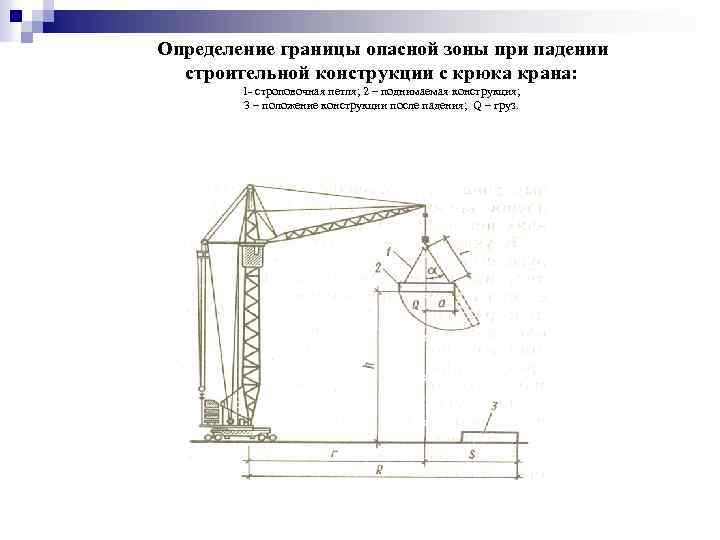

Определение границы опасной зоны при падении строительной конструкции с крюка крана: 1 строповочная петля; 2 – поднимаемая конструкция; 3 – положение конструкции после падения; Q – груз.

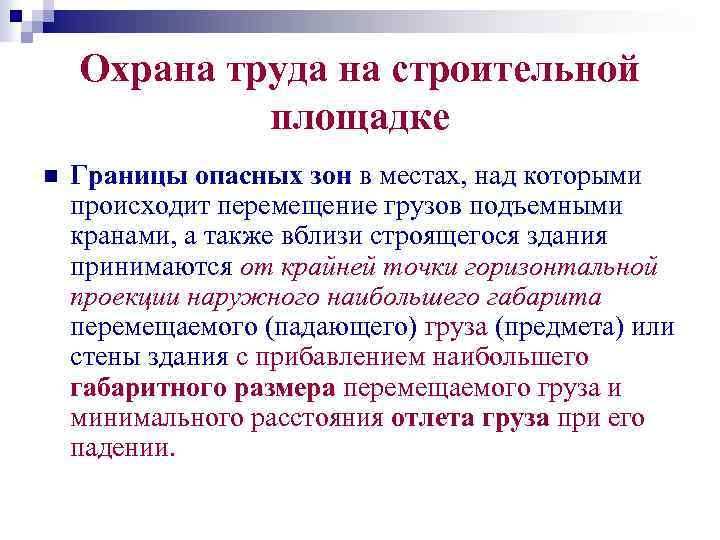

Охрана труда на строительной площадке n Границы опасных зон в местах, над которыми происходит перемещение грузов подъемными кранами, а также вблизи строящегося здания принимаются от крайней точки горизонтальной проекции наружного наибольшего габарита перемещаемого (падающего) груза (предмета) или стены здания с прибавлением наибольшего габаритного размера перемещаемого груза и минимального расстояния отлета груза при его падении.

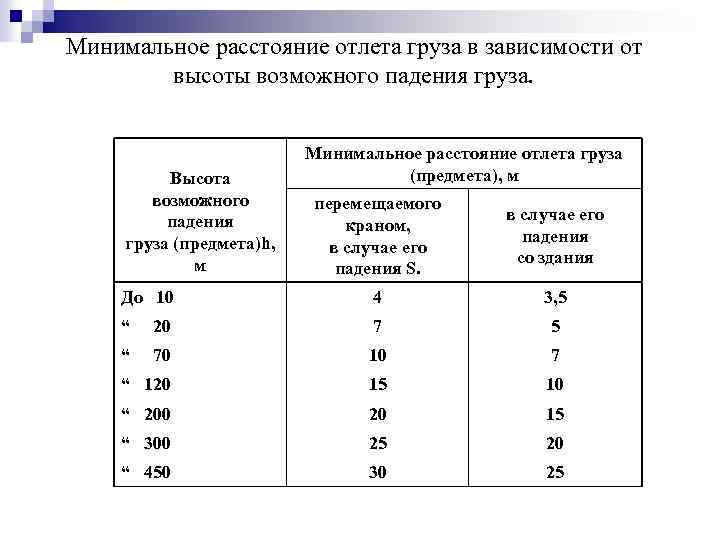

Минимальное расстояние отлета груза в зависимости от высоты возможного падения груза. Высота возможного падения груза (предмета)h, м Минимальное расстояние отлета груза (предмета), м перемещаемого краном, в случае его падения S. в случае его падения со здания До 10 4 3, 5 “ 20 7 5 “ 70 10 7 “ 120 15 10 “ 200 20 15 “ 300 25 20 “ 450 30 25

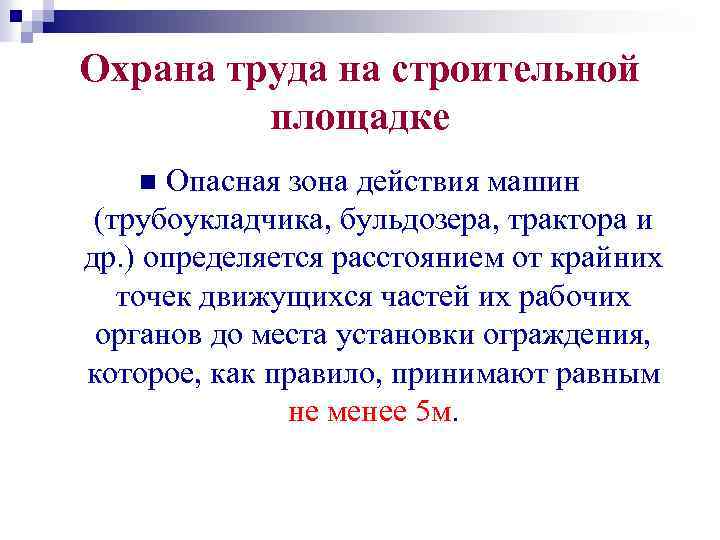

Охрана труда на строительной площадке Опасная зона действия машин (трубоукладчика, бульдозера, трактора и др. ) определяется расстоянием от крайних точек движущихся частей их рабочих органов до места установки ограждения, которое, как правило, принимают равным не менее 5 м. n

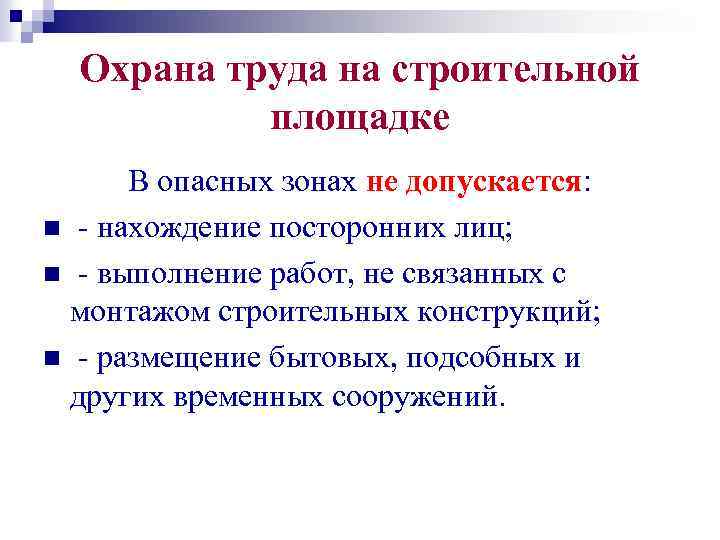

Охрана труда на строительной площадке В опасных зонах не допускается: n нахождение посторонних лиц; n выполнение работ, не связанных с монтажом строительных конструкций; n размещение бытовых, подсобных и других временных сооружений.

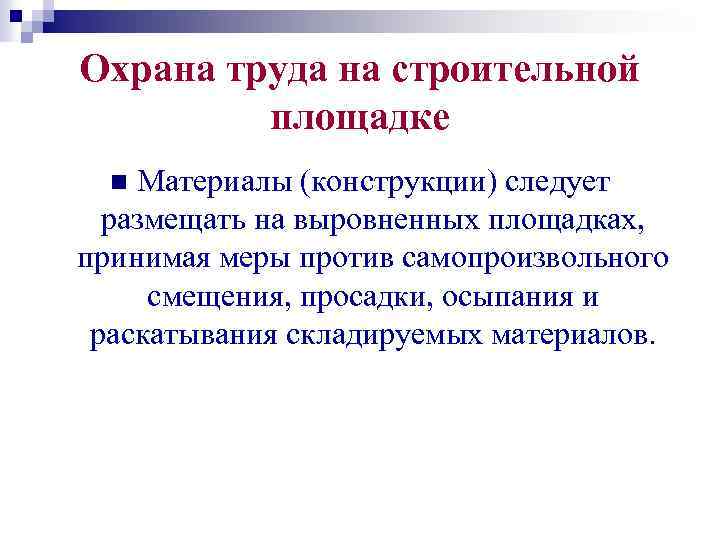

Охрана труда на строительной площадке Материалы (конструкции) следует размещать на выровненных площадках, принимая меры против самопроизвольного смещения, просадки, осыпания и раскатывания складируемых материалов. n

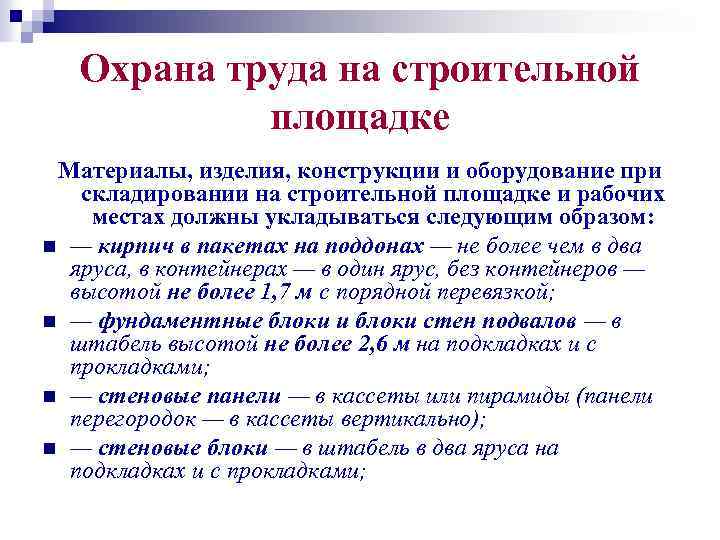

Охрана труда на строительной площадке Материалы, изделия, конструкции и оборудование при складировании на строительной площадке и рабочих местах должны укладываться следующим образом: n — кирпич в пакетах на поддонах — не более чем в два яруса, в контейнерах — в один ярус, без контейнеров — высотой не более 1, 7 м с порядной перевязкой; n — фундаментные блоки и блоки стен подвалов — в штабель высотой не более 2, 6 м на подкладках и с прокладками; n — стеновые панели — в кассеты или пирамиды (панели перегородок — в кассеты вертикально); n — стеновые блоки — в штабель в два яруса на подкладках и с прокладками;

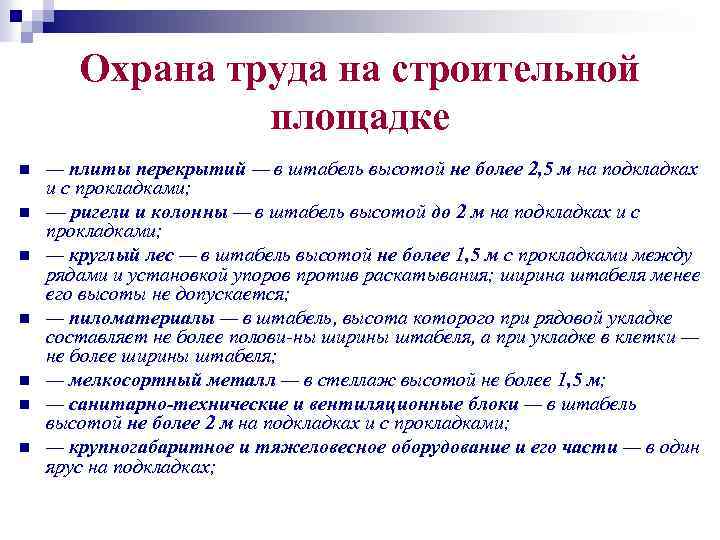

Охрана труда на строительной площадке n n n n — плиты перекрытий — в штабель высотой не более 2, 5 м на подкладках и с прокладками; — ригели и колонны — в штабель высотой до 2 м на подкладках и с прокладками; — круглый лес — в штабель высотой не более 1, 5 м с прокладками между рядами и установкой упоров против раскатывания; ширина штабеля менее его высоты не допускается; — пиломатериалы — в штабель, высота которого при рядовой укладке составляет не более полови ны ширины штабеля, а при укладке в клетки — не более ширины штабеля; — мелкосортный металл — в стеллаж высотой не более 1, 5 м; — санитарно-технические и вентиляционные блоки — в штабель высотой не более 2 м на подкладках и с прокладками; — крупногабаритное и тяжеловесное оборудование и его части — в один ярус на подкладках;

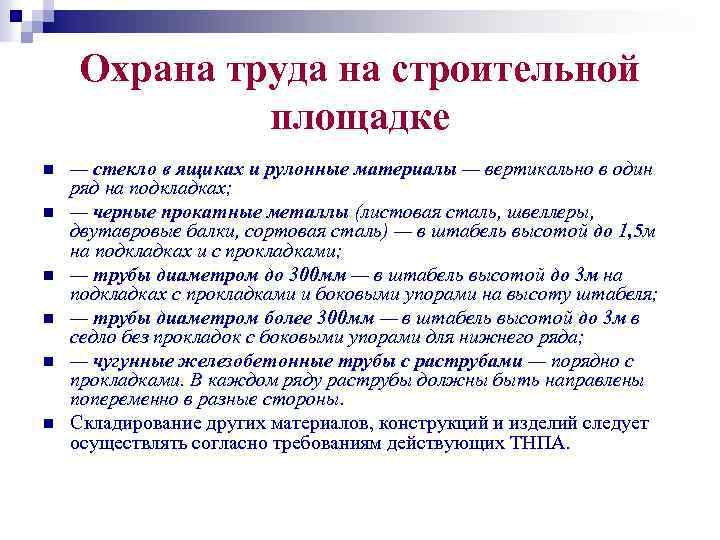

Охрана труда на строительной площадке n n n — стекло в ящиках и рулонные материалы — вертикально в один ряд на подкладках; — черные прокатные металлы (листовая сталь, швеллеры, двутавровые балки, сортовая сталь) — в штабель высотой до 1, 5 м на подкладках и с прокладками; — трубы диаметром до 300 мм — в штабель высотой до 3 м на подкладках с прокладками и боковыми упорами на высоту штабеля; — трубы диаметром более 300 мм — в штабель высотой до 3 м в седло без прокладок с боковыми упорами для нижнего ряда; — чугунные железобетонные трубы с раструбами — порядно с прокладками. В каждом ряду раструбы должны быть направлены попеременно в разные стороны. Складирование других материалов, конструкций и изделий следует осуществлять согласно требованиям действующих ТНПА.

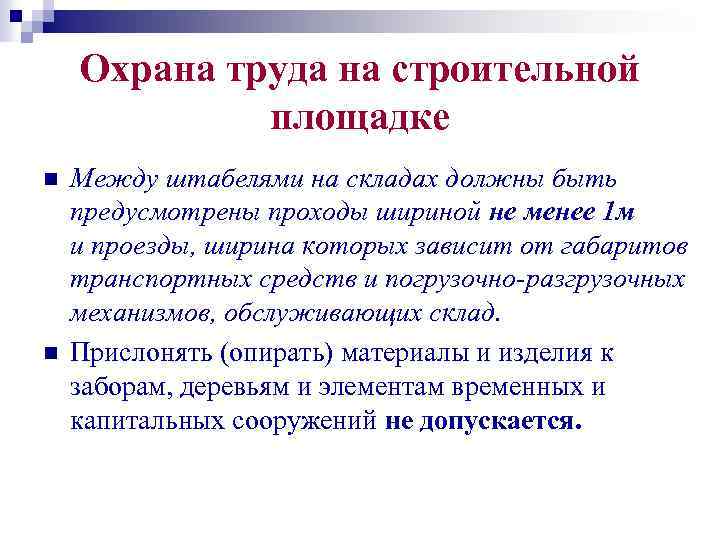

Охрана труда на строительной площадке n n Между штабелями на складах должны быть предусмотрены проходы шириной не менее 1 м и проезды, ширина которых зависит от габаритов транспортных средств и погрузочно разгрузочных механизмов, обслуживающих склад. Прислонять (опирать) материалы и изделия к заборам, деревьям и элементам временных и капитальных сооружений не допускается.
