Вопросы оптометрии Что такое очковая оптика Очковая

Вопросы оптометрии

Что такое очковая оптика Очковая оптика, с одной стороны, является разделом офтальмологической оптики, в котором рассматриваются оптические средства коррекции зрения и защиты глаз, а с другой, - это раздел прикладной оптики и оптического приборостроения.

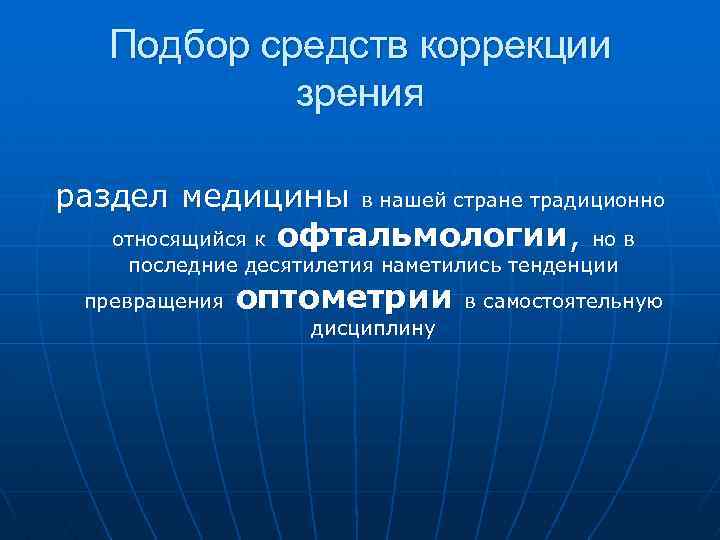

Подбор средств коррекции зрения раздел медицины в нашей стране традиционно относящийся к офтальмологии, но в последние десятилетия наметились тенденции оптометрии превращения дисциплину в самостоятельную

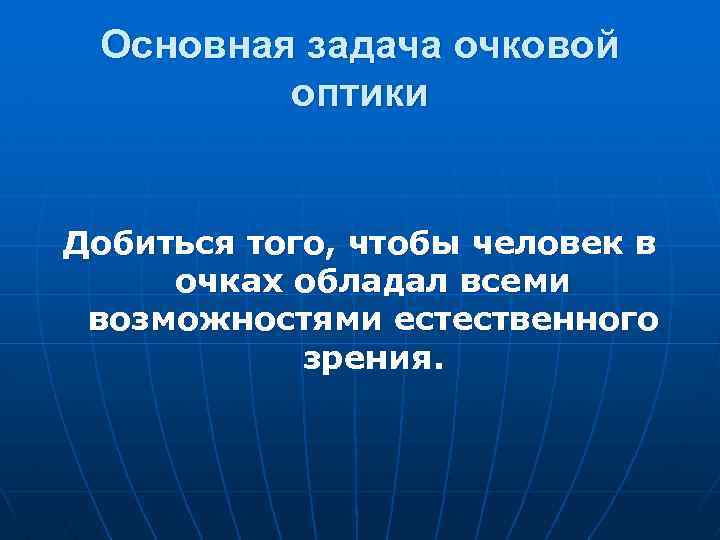

Основная задача очковой оптики Добиться того, чтобы человек в очках обладал всеми возможностями естественного зрения.

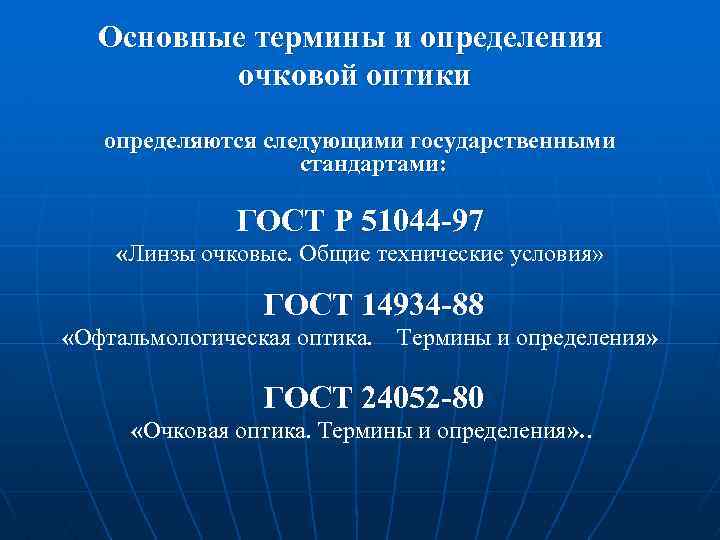

Основные термины и определения очковой оптики определяются следующими государственными стандартами: ГОСТ Р 51044 -97 «Линзы очковые. Общие технические условия» ГОСТ 14934 -88 «Офтальмологическая оптика. Термины и определения» ГОСТ 24052 -80 «Очковая оптика. Термины и определения» . .

Рефракция Для определения оптической силы очковой оптики применяется термин Рефракция величина, обратная фокусному расстоянию очковой линзы, измеренному в метрах

Единица рефракции Единицей рефракции является диоптрия (сокращенно дптр). (сокращенно В некоторых странах для обозначения рефракции используют символ d. используют символ

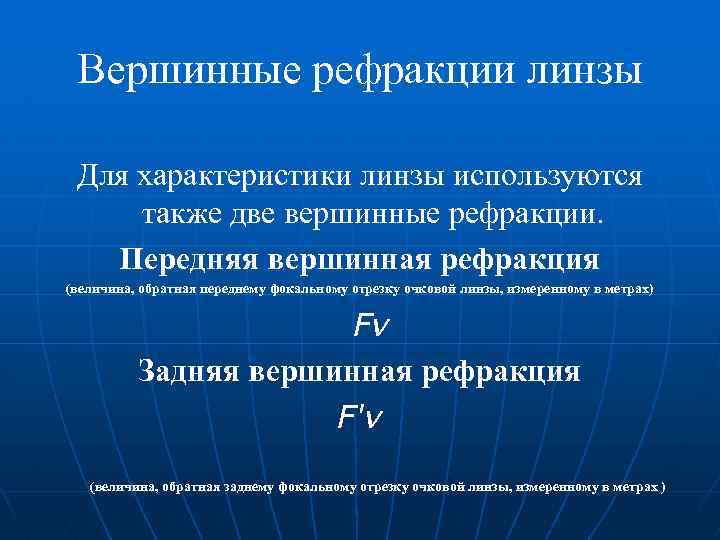

Вершинные рефракции линзы Для характеристики линзы используются также две вершинные рефракции. Передняя вершинная рефракция (величина, обратная переднему фокальному отрезку очковой линзы, измеренному в метрах) Fv Задняя вершинная рефракция F'v (величина, обратная заднему фокальному отрезку очковой линзы, измеренному в метрах )

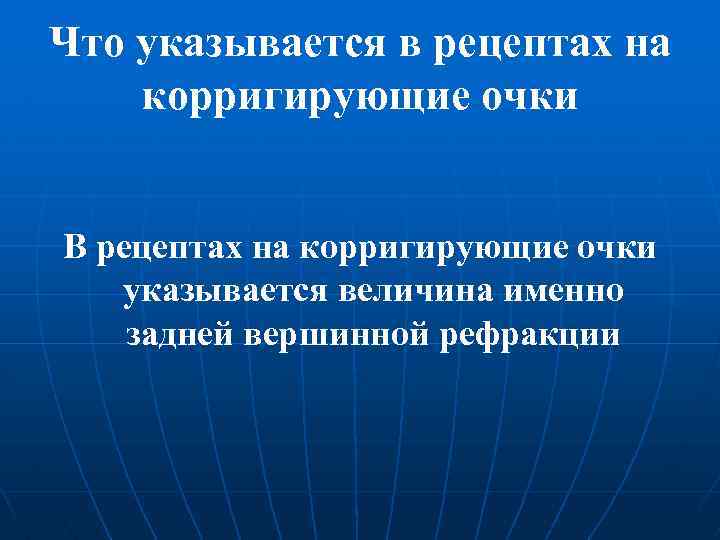

Что указывается в рецептах на корригирующие очки В рецептах на корригирующие очки указывается величина именно задней вершинной рефракции

Какая вершинная рефракция измеряется на диоптриметрах Именно задняя вершинная рефракция измеряется на диоптриметрах, Именно для этого параметра в соответствии с техническими требованиями назначаются допускаемые отклонения.

Наиболее часто корригирующая очковая линза является стигматической Стигматическая линза (условное обозначение С) это линза, сводящая пучок параксиальных световых лучей в один фокус. Ее название происходит от греческого stigmё, означающего "точка".

Стигматическая линза d - толщина по центру; d 0 - толщина по краю Н, Н´ - передняя, задняя главные точки О 1 , О 2 - передняя, задняя вершины F, F´ - передний, задний фокусы f, , f´ - переднее, заднее фокусные расстояния; C 1 , C 2 - центры кривизны поверхностей R 1 , R 2 - радиусы кривизны преломляющих поверхностей

Понятие рефракции применяется не только к очковой линзе в целом, но и отдельно к ее первой и второй преломляющим поверхностям

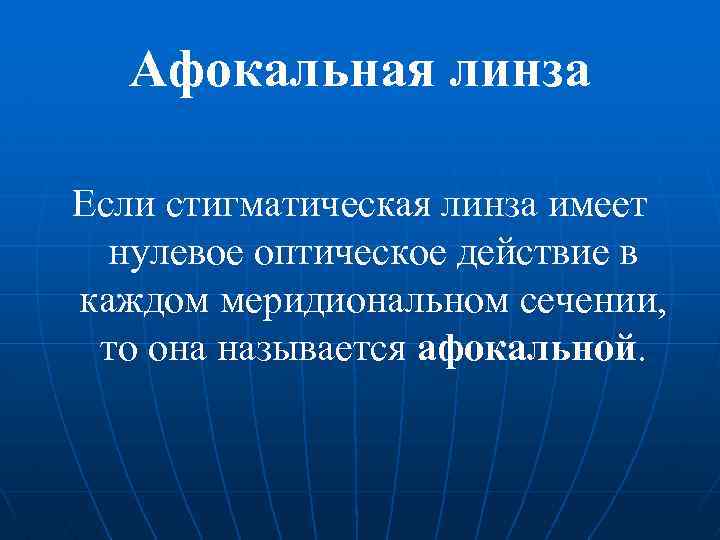

Афокальная линза Если стигматическая линза имеет нулевое оптическое действие в каждом меридиональном сечении, то она называется афокальной.

Астигматическая линза В отличие от стигматической, астигматическая линза (условное обозначение А) имеет в параксиальной области два фокуса для двух взаимно перпендикулярных плоских сечений падающего пучка

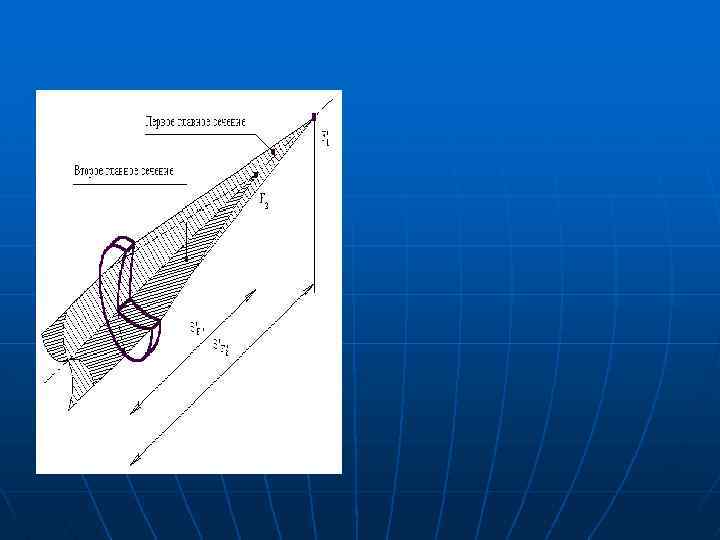

Эти сечения линзы, содержащие оптическую ось и в которых задняя вершинная рефракция принимает максимальное и минимальное значения, называются главными меридиональными сечениями астигматической линзы.

Если на линзу падает цилиндрический пучок параллельных лучей, то вместо точек и образуются фокальные линии, ориентированные взаимно перпендикулярно.

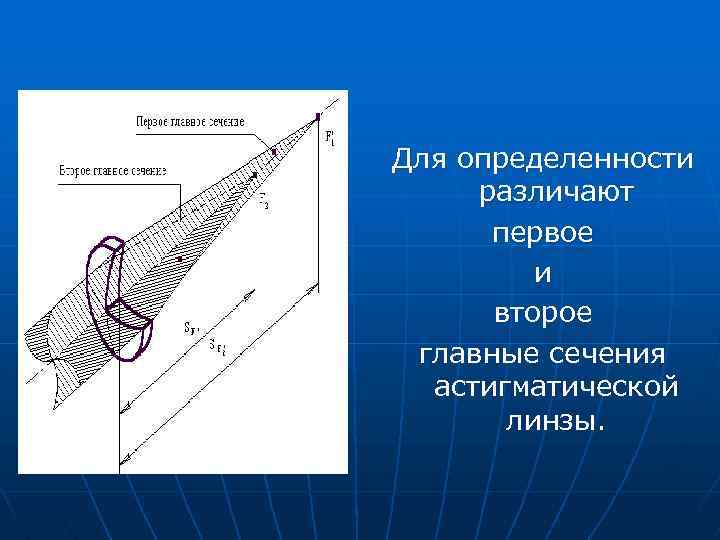

Для определенности различают первое и второе главные сечения астигматической линзы.

Первое главное меридиональное сечение астигматической линзы - главное сечение, в котором задняя вершинная рефракция принимает наименьшее по алгебраической величине значение.

Второе главное меридиональное сечение астигматической линзы - главное сечение, в котором задняя вершинная рефракция принимает наибольшее алгебраическое значение.

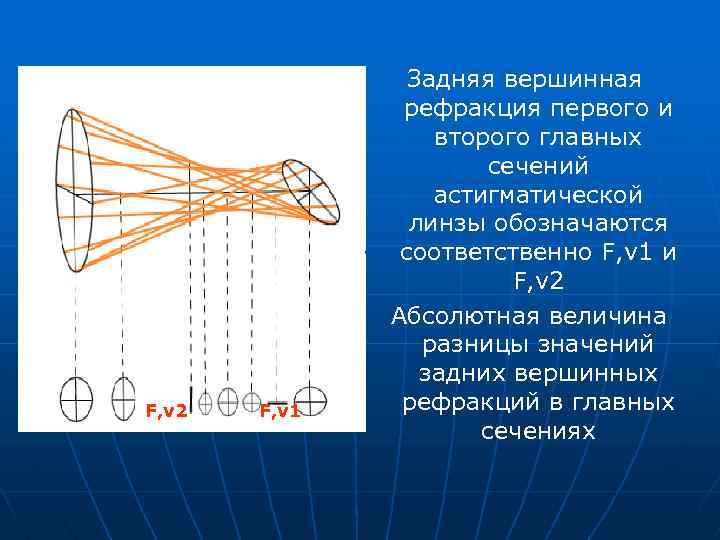

F, v 2 F, v 1 Задняя вершинная рефракция первого и второго главных сечений астигматической линзы обозначаются соответственно F, v 1 и F, v 2 Абсолютная величина разницы значений задних вершинных рефракций в главных сечениях

Линзы, называемые по виду используемых в них преломляющих поверхностей тороидальными, сфероцилиндрическими или битороидальными, являются по оптическому действию астигматическими.

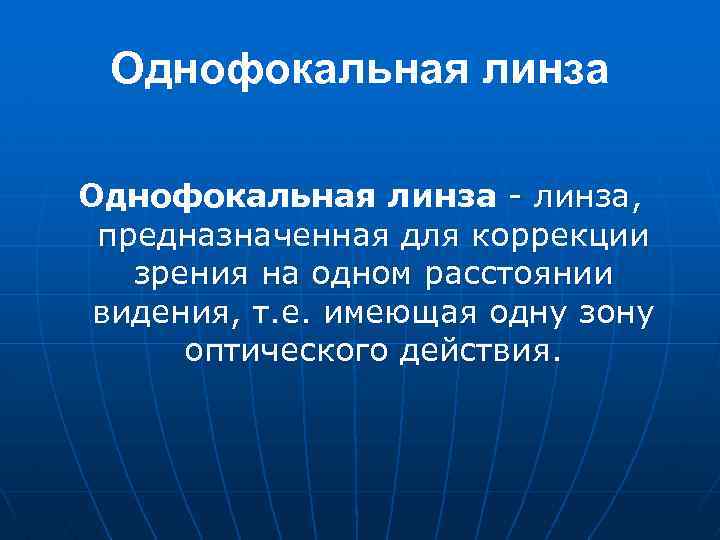

Однофокальная линза - линза, предназначенная для коррекции зрения на одном расстоянии видения, т. е. имеющая одну зону оптического действия.

Многофокальная линза - линза, предназначенная для коррекции зрения на двух ( бифокальная - условное обозначение Б), трех (трифокальная - условное обозначение Т) или более расстояниях видения, т. е. имеющая две или более зон оптического действия.

Трансфокальная линза - многофокальная линза, имеющая зоны оптического действия с плавно меняющимися переходами.

Под добавочной задней вершинной рефракцией зоны для близи трансфокальной очковой линзы понимается алгебраическая разность задних вершинных рефракций зон для близи и для дали трансфокальной очковой линзы.

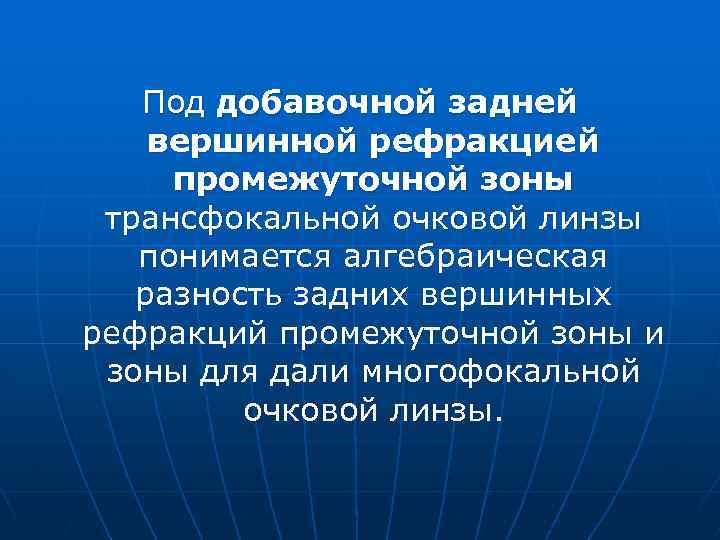

Под добавочной задней вершинной рефракцией промежуточной зоны трансфокальной очковой линзы понимается алгебраическая разность задних вершинных рефракций промежуточной зоны и зоны для дали многофокальной очковой линзы.

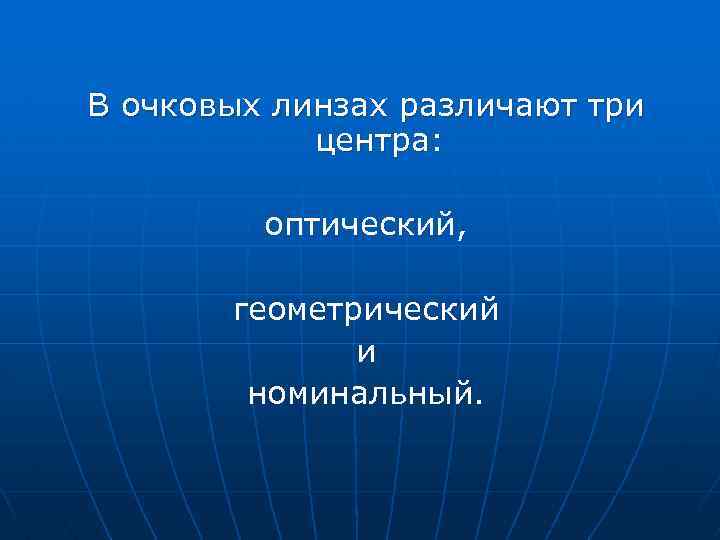

В очковых линзах различают три центра: оптический, геометрический и номинальный.

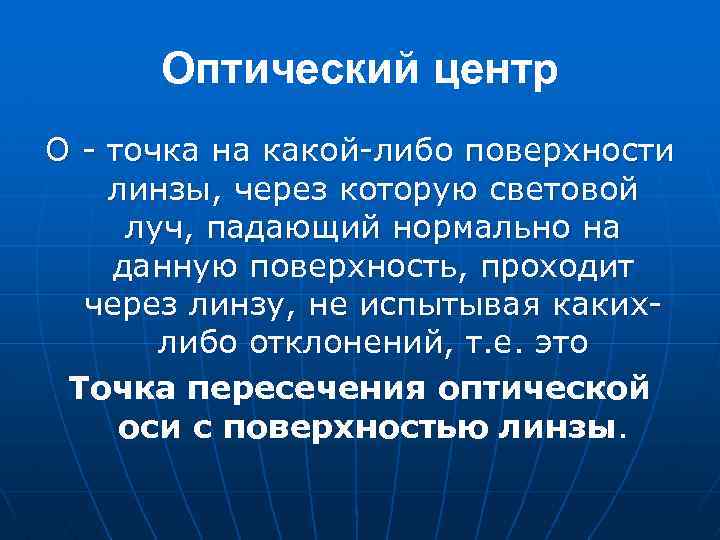

Оптический центр О - точка на какой-либо поверхности линзы, через которую световой луч, падающий нормально на данную поверхность, проходит через линзу, не испытывая какихлибо отклонений, т. е. это Точка пересечения оптической оси с поверхностью линзы.

Геометрический центр - точка пересечения диагоналей прямоугольника, в который вписана линза. Е

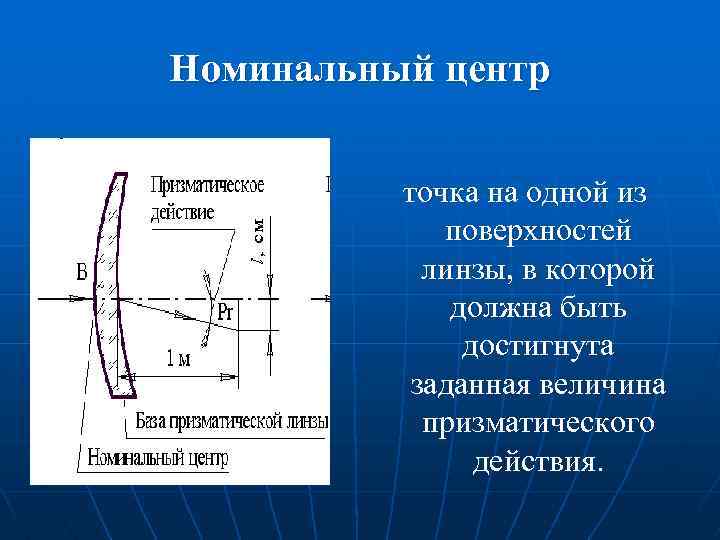

Номинальный центр точка на одной из поверхностей линзы, в которой должна быть достигнута заданная величина призматического действия.

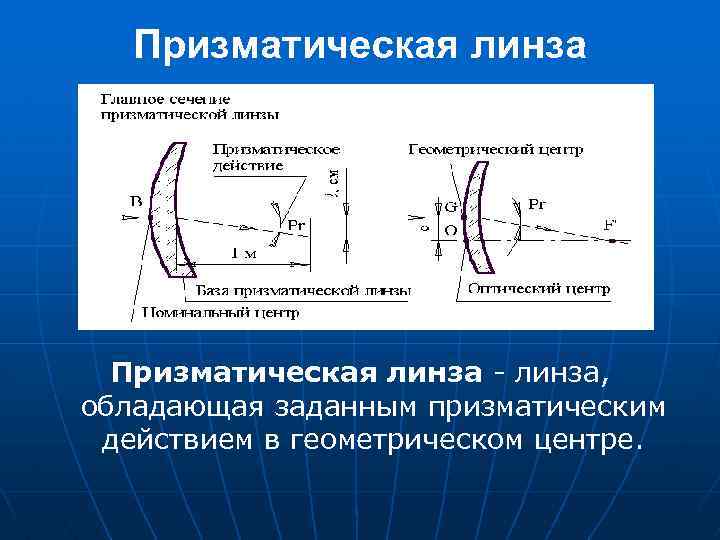

Призматическая линза - линза, обладающая заданным призматическим действием в геометрическом центре.

Единица измерения призматического действия Единицей измерения призматического действия является сантирадиан (срад), или призменная диоптрия (прдптр). Призматическое действие в 1 срад численно равно отклонению светового луча на 1 см на экране, расположенном перпендикулярно падающему лучу на расстоянии 1 м от вершины угла отклонения

Призматическая (а) и децентрированная (б) линзы

Главное сечение призматической линзы - сечение линзы, проходящее через ее геометрический центр и совпадающее с плоскостью, в которой находятся падающий и выходящий лучи.

Призматическая линза База призматической линзы - плоскость, проходящяя перпендикулярно главному сечению, в которой линза имеет максимальную толщину по краю.

Ы Децентрированная линза также обладает призматическим действием в своем геометрическом центре, величина которого зависит от децентрации

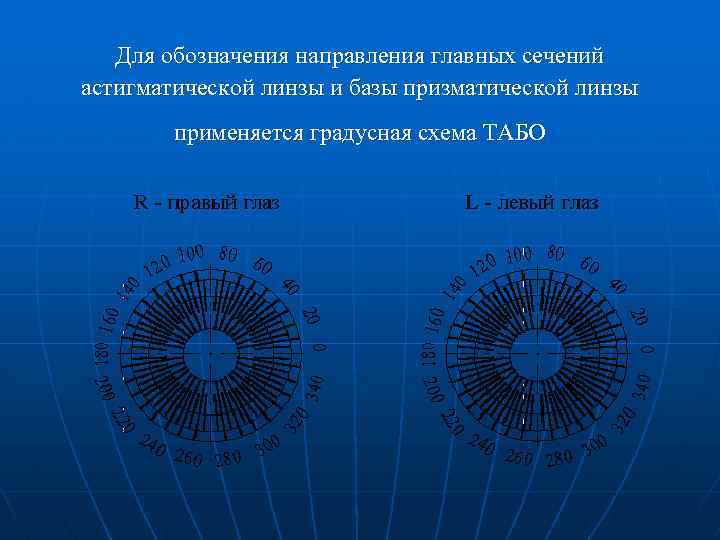

Для обозначения направления главных сечений астигматической линзы и базы призматической линзы применяется градусная схема ТАБО

Бифокальная очковая линза

Лентикулярная очковая линза Так как при большой величине рефракции очковой линзы и ее большом диаметре значительно возрастает толщина по краю у отрицательных линз или по центру у положительных линз, то в таких линзах требуемую величину рефракции обеспечивают только в центральной зоне, а по периферийной зоне по существу выполняют фаску. Такие линзы называют лентикулярными. Лентикулярная линза (условное обозначение Л) - линза, у которой оптически активной является только центральная зона заданного диаметра и у которой для облегчения веса утончен край
