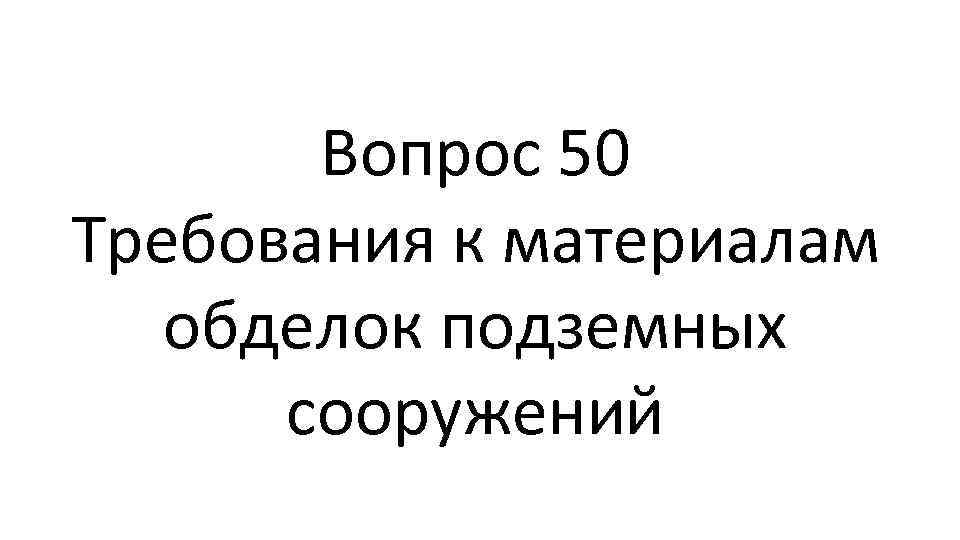

Вопрос 50 Требования к материалам обделок подземных сооружений

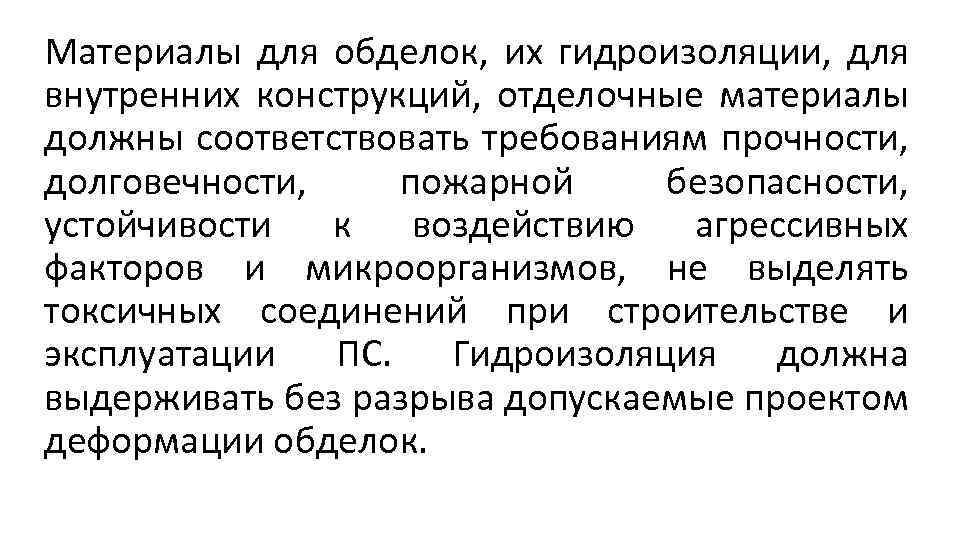

Материалы для обделок, их гидроизоляции, для внутренних конструкций, отделочные материалы должны соответствовать требованиям прочности, долговечности, пожарной безопасности, устойчивости к воздействию агрессивных факторов и микроорганизмов, не выделять токсичных соединений при строительстве и эксплуатации ПС. Гидроизоляция должна выдерживать без разрыва допускаемые проектом деформации обделок.
Изложенным требованиям в наибольшей мере соответствуют бетон и железобетон, применяемые в монолитных, сборных или сборно монолитных сооружениях. Преимущественно используют тяжелые типы бетонов по ГОСТ 26633. Класс бетона для соответствующих конструкций рекомендуется принимать согласно табл. 1. Проектные марки бетона и конструкций по морозостойкости в зонах знакопеременных температур должны соответствовать СНи. П 52 01 2003 (Бетонные и железобетонные конструкции) для первого класса сооружений.

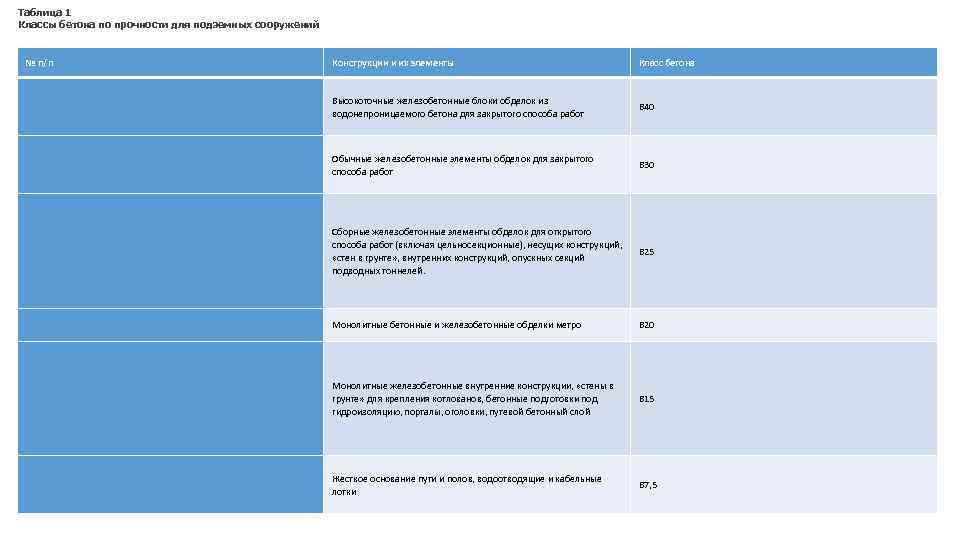

Таблица 1 Классы бетона по прочности для подземных сооружений № п/п Конструкции и их элементы Класс бетона Высокоточные железобетонные блоки обделок из водонепроницаемого бетона для закрытого способа работ В 40 Обычные железобетонные элементы обделок для закрытого способа работ В 30 Сборные железобетонные элементы обделок для открытого способа работ (включая цельносекционные), несущих конструкций, «стен в грунте» , внутренних конструкций, опускных секций подводных тоннелей. В 25 Монолитные бетонные и железобетонные обделки метро В 20 Монолитные железобетонные внутренние конструкции, «стены в грунте» для крепления котлованов, бетонные подготовки под гидроизоляцию, порталы, оголовки, путевой бетонный слой В 15 Жесткое основание пути и полов, водоотводящие и кабельные лотки В 7, 5

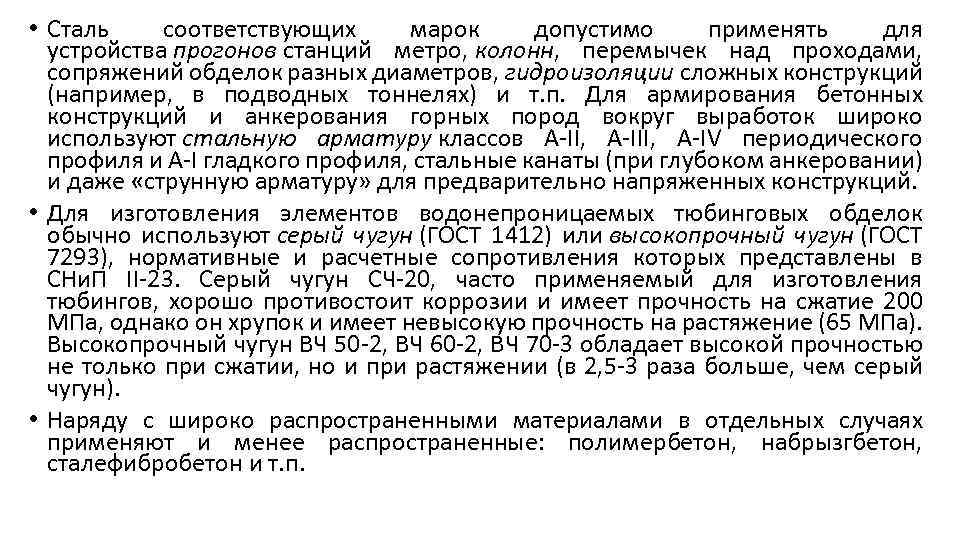

• Сталь соответствующих марок допустимо применять для устройства прогонов станций метро, колонн, перемычек над проходами, сопряжений обделок разных диаметров, гидроизоляции сложных конструкций (например, в подводных тоннелях) и т. п. Для армирования бетонных конструкций и анкерования горных пород вокруг выработок широко используют стальную арматуру классов А II, A IV периодического профиля и A I гладкого профиля, стальные канаты (при глубоком анкеровании) и даже «струнную арматуру» для предварительно напряженных конструкций. • Для изготовления элементов водонепроницаемых тюбинговых обделок обычно используют серый чугун (ГОСТ 1412) или высокопрочный чугун (ГОСТ 7293), нормативные и расчетные сопротивления которых представлены в СНи. П II 23. Серый чугун СЧ 20, часто применяемый для изготовления тюбингов, хорошо противостоит коррозии и имеет прочность на сжатие 200 МПа, однако он хрупок и имеет невысокую прочность на растяжение (65 МПа). Высокопрочный чугун ВЧ 50 2, ВЧ 60 2, ВЧ 70 3 обладает высокой прочностью не только при сжатии, но и при растяжении (в 2, 5 3 раза больше, чем серый чугун). • Наряду с широко распространенными материалами в отдельных случаях применяют и менее распространенные: полимербетон, набрызгбетон, сталефибробетон и т. п.

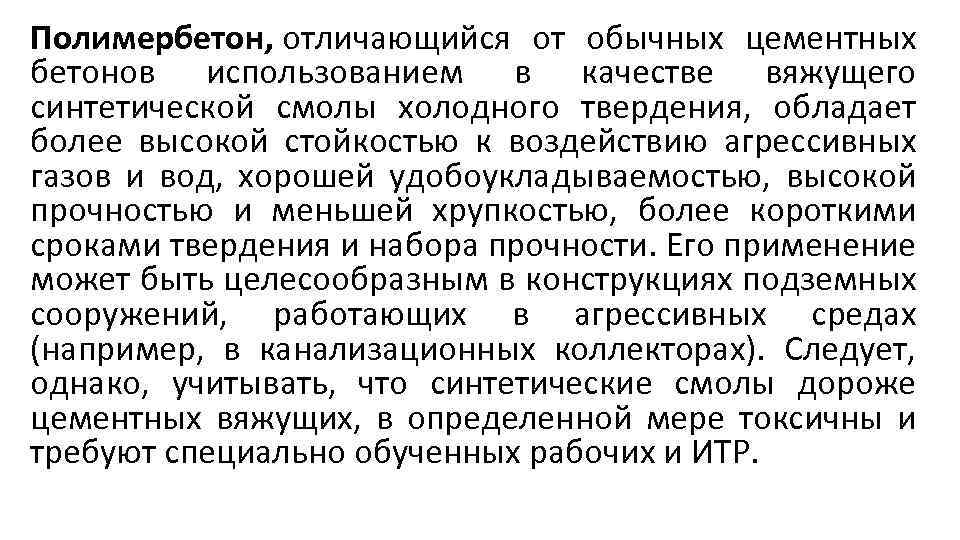

Полимербетон, отличающийся от обычных цементных бетонов использованием в качестве вяжущего синтетической смолы холодного твердения, обладает более высокой стойкостью к воздействию агрессивных газов и вод, хорошей удобоукладываемостью, высокой прочностью и меньшей хрупкостью, более короткими сроками твердения и набора прочности. Его применение может быть целесообразным в конструкциях подземных сооружений, работающих в агрессивных средах (например, в канализационных коллекторах). Следует, однако, учитывать, что синтетические смолы дороже цементных вяжущих, в определенной мере токсичны и требуют специально обученных рабочих и ИТР.

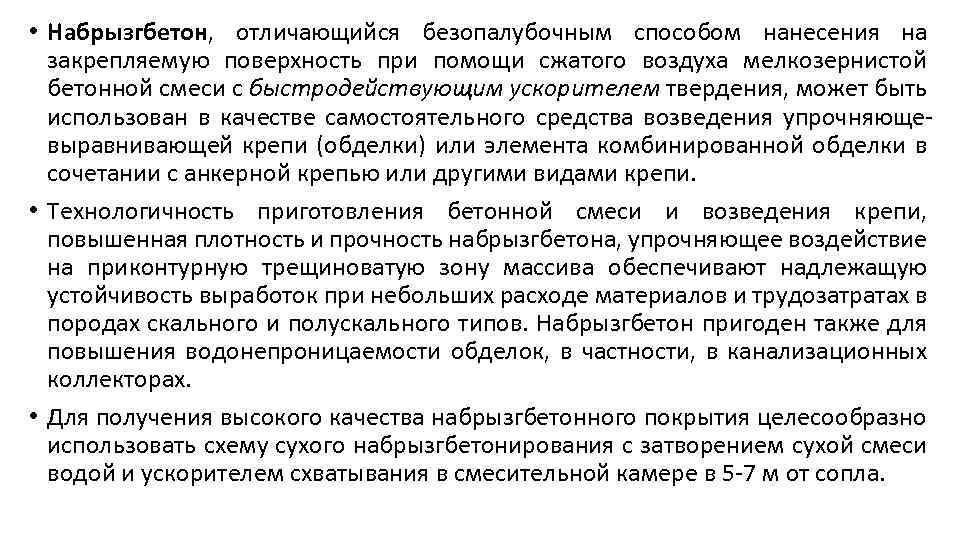

• Набрызгбетон, отличающийся безопалубочным способом нанесения на закрепляемую поверхность при помощи сжатого воздуха мелкозернистой бетонной смеси с быстродействующим ускорителем твердения, может быть использован в качестве самостоятельного средства возведения упрочняюще выравнивающей крепи (обделки) или элемента комбинированной обделки в сочетании с анкерной крепью или другими видами крепи. • Технологичность приготовления бетонной смеси и возведения крепи, повышенная плотность и прочность набрызгбетона, упрочняющее воздействие на приконтурную трещиноватую зону массива обеспечивают надлежащую устойчивость выработок при небольших расходе материалов и трудозатратах в породах скального и полускального типов. Набрызгбетон пригоден также для повышения водонепроницаемости обделок, в частности, в канализационных коллекторах. • Для получения высокого качества набрызгбетонного покрытия целесообразно использовать схему сухого набрызгбетонирования с затворением сухой смеси водой и ускорителем схватывания в смесительной камере в 5 7 м от сопла.

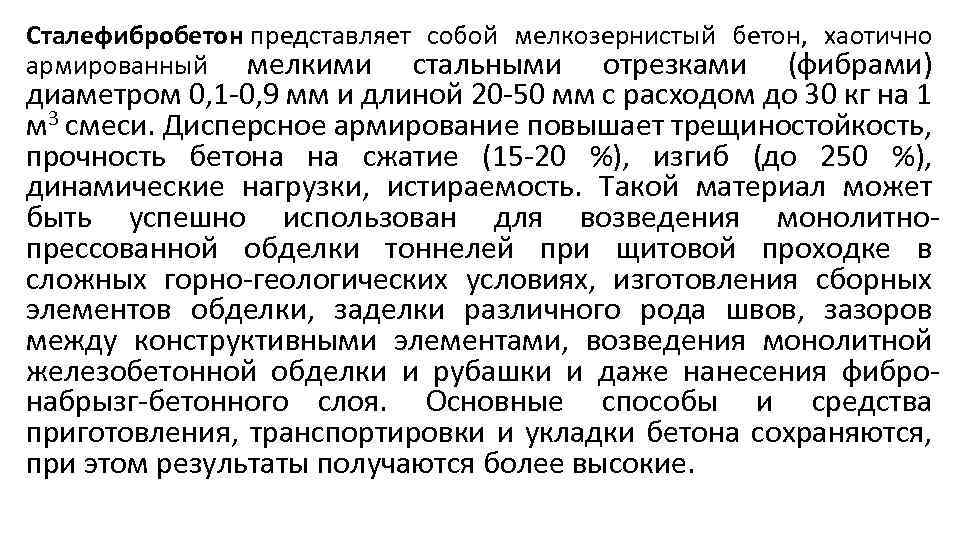

Сталефибробетон представляет собой мелкозернистый бетон, хаотично армированный мелкими стальными отрезками (фибрами) диаметром 0, 1 0, 9 мм и длиной 20 50 мм с расходом до 30 кг на 1 м 3 смеси. Дисперсное армирование повышает трещиностойкость, прочность бетона на сжатие (15 20 %), изгиб (до 250 %), динамические нагрузки, истираемость. Такой материал может быть успешно использован для возведения монолитно прессованной обделки тоннелей при щитовой проходке в сложных горно геологических условиях, изготовления сборных элементов обделки, заделки различного рода швов, зазоров между конструктивными элементами, возведения монолитной железобетонной обделки и рубашки и даже нанесения фибро набрызг бетонного слоя. Основные способы и средства приготовления, транспортировки и укладки бетона сохраняются, при этом результаты получаются более высокие.
