Воплощение точности

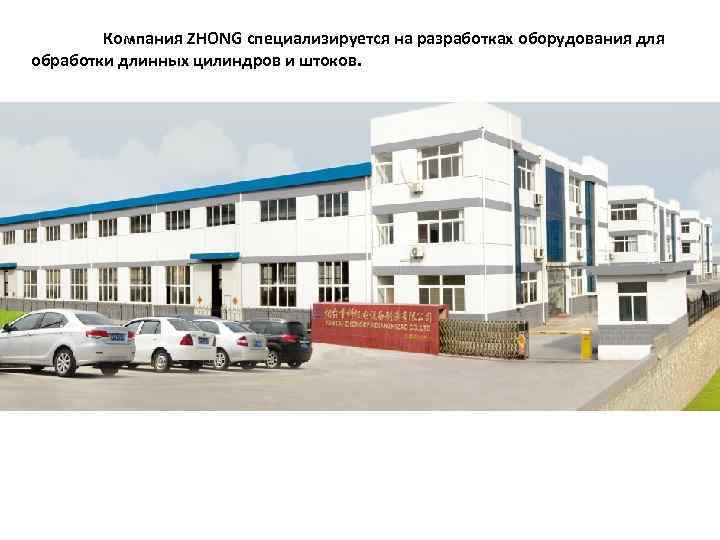

Компания ZHONG специализируется на разработках оборудования для обработки длинных цилиндров и штоков.
Компания обладает штатом высококвалифицированных конструкторов для создания новых моделей станков и усовершенствованию старых. Основной лозунг компании ZHONG «Профессионализм приходит от преданности» . Это подтверждает, что компания дорожит отношениями со своими клиентами и предлагает им высококачественное оборудование, характеризующееся: §Красивым дизайном §Высококачественной и надежной конструкцией §Высокой производительностью §Высокой точностью §Высоким уровнем гарантийных обязательств перед своими партнерами Благодаря доверию пользователей компании ZHONG, продукты компании широко используются известными отечественными и зарубежными предприятиями, изготавливающими стальные гидравлические цилиндры и получают очень высокую оценку по качеству, обслуживанию, надежности и производительности

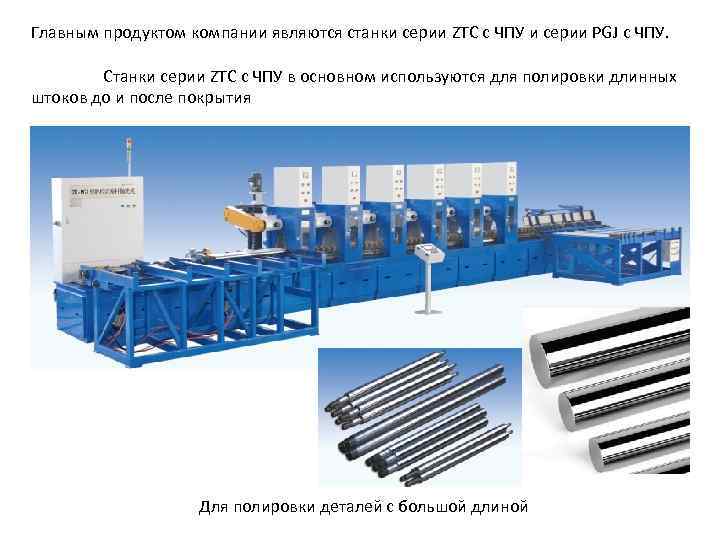

Главным продуктом компании являются станки серии ZTC с ЧПУ и серии PGJ с ЧПУ. Станки серии ZTC с ЧПУ в основном используются для полировки длинных штоков до и после покрытия Для полировки деталей с большой длиной

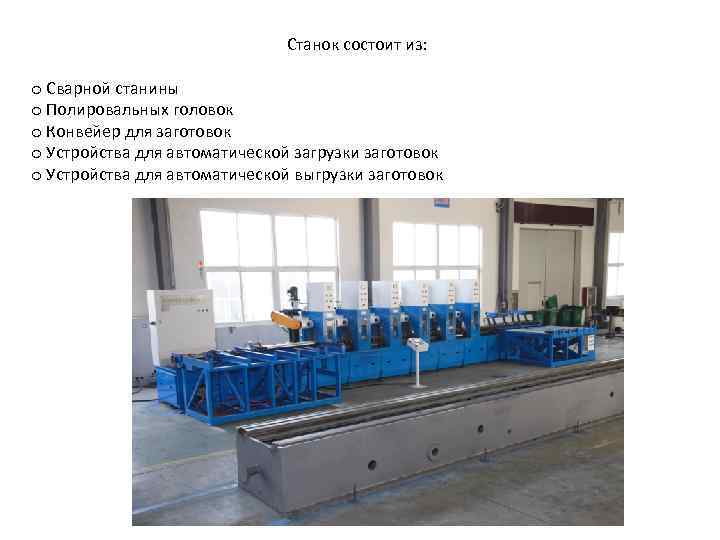

Станок состоит из: o Сварной станины o Полировальных головок o Конвейер для заготовок o Устройства для автоматической загрузки заготовок o Устройства для автоматической выгрузки заготовок

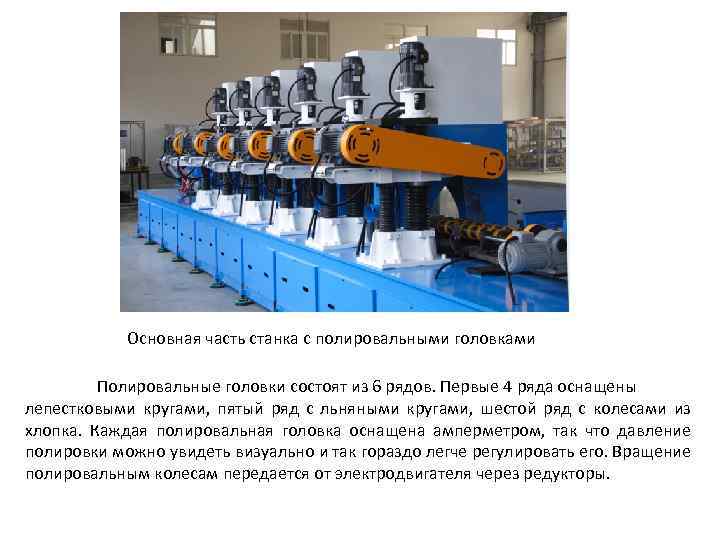

Основная часть станка с полировальными головками Полировальные головки состоят из 6 рядов. Первые 4 ряда оснащены лепестковыми кругами, пятый ряд с льняными кругами, шестой ряд с колесами из хлопка. Каждая полировальная головка оснащена амперметром, так что давление полировки можно увидеть визуально и так гораздо легче регулировать его. Вращение полировальным колесам передается от электродвигателя через редукторы.

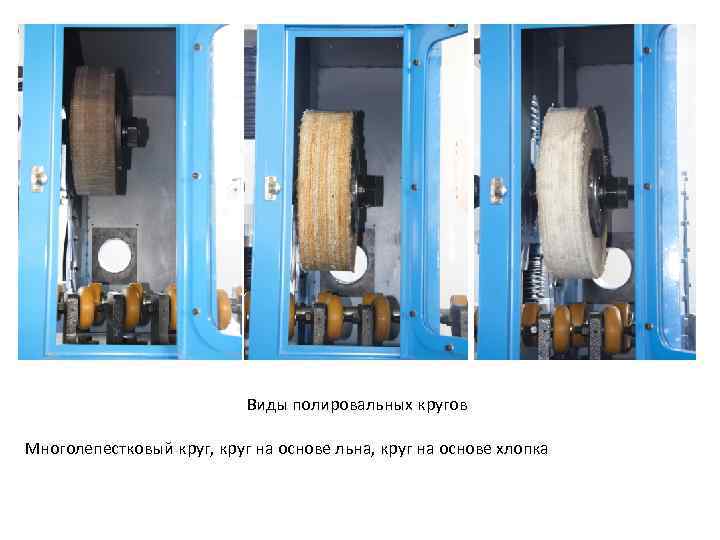

Виды полировальных кругов Многолепестковый круг, круг на основе льна, круг на основе хлопка

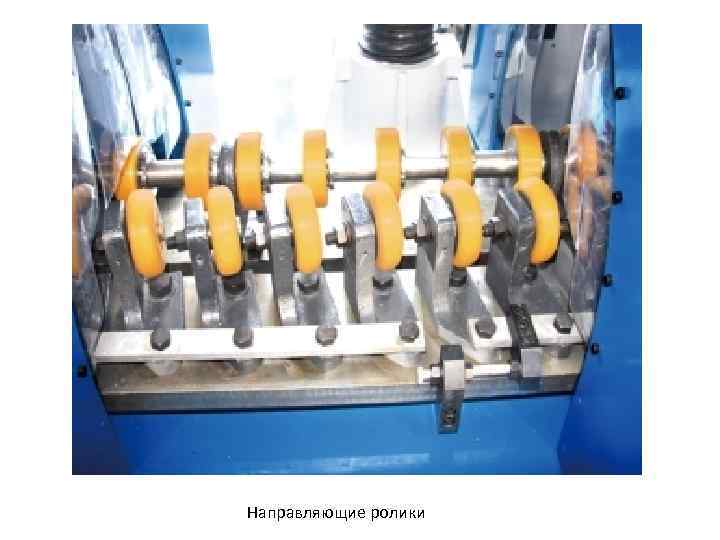

Направляющие ролики

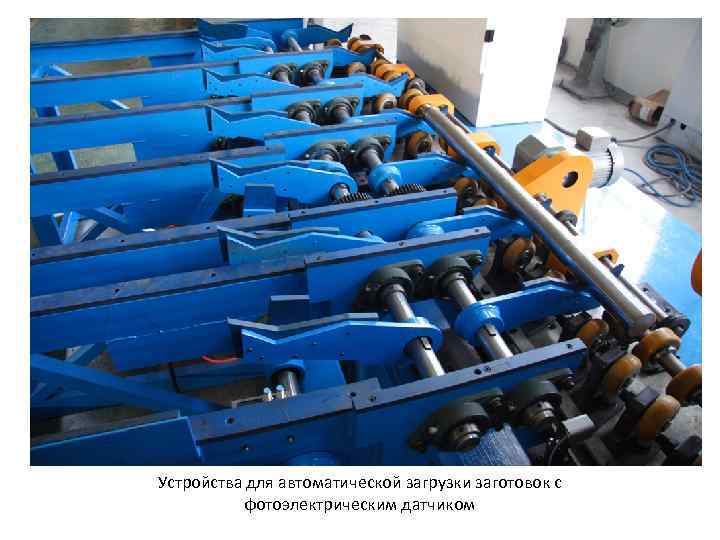

Устройства для автоматической загрузки заготовок с фотоэлектрическим датчиком

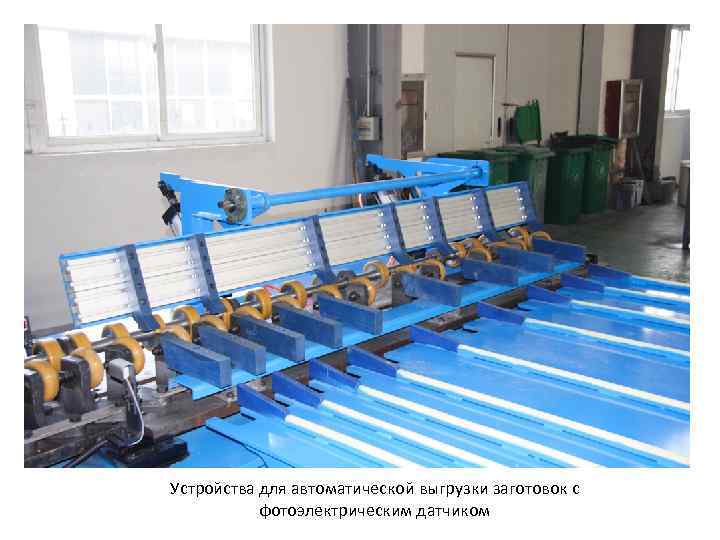

Устройства для автоматической выгрузки заготовок с фотоэлектрическим датчиком

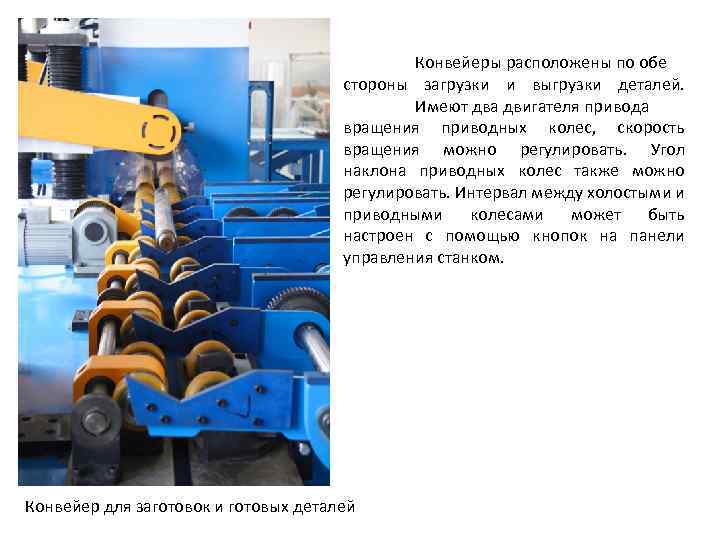

Конвейеры расположены по обе стороны загрузки и выгрузки деталей. Имеют два двигателя привода вращения приводных колес, скорость вращения можно регулировать. Угол наклона приводных колес также можно регулировать. Интервал между холостыми и приводными колесами может быть настроен с помощью кнопок на панели управления станком. Конвейер для заготовок и готовых деталей

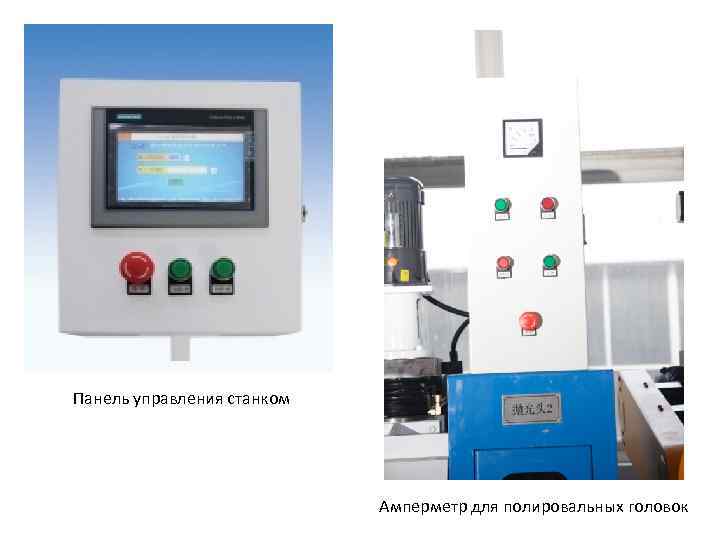

Панель управления станком Амперметр для полировальных головок
Основные преимущества станков • Высокая степень автоматизации, высокая эффективность и точность обработки. Шероховатости после полировки отвечает Ra 0, 2 -0, 85 мкм. • Заготовки могут быть автоматически загружены или выгружены. Регулировать полировальные головки возможно с помощью электроники. • Функция диагностики поломок станка, автоматически сохраняется в память и механики могут посмотреть когда была совершенна поломка. • Вся электроника станка оборудуется системами SIEMENS (Германия) • Шарико-винтовые пары фирмы HIWIN (Тайвань).
Продукция, изготовленная на станках фирмы ZHONG применяется: § В строительной технике (бульдозеры, экскаваторы, тракторы, погрузчики, краны и т. д. ) § В оборудовании для добычи нефти и газа (скребковый конвейер, буровые станки и т. д. ) § В транспорте (автокраны, грузовые авто и т. д. ) § В морском оборудовании И т. д.
Компания ООО «ДОМИНИК» - официальный представитель компании ZHONG Наши контакты: Сайт: http: //www. dominik-chel. ru Тел. : 8 -951 -451 -28 -33 8 -950 -735 -49 -17 Почта: zhurbenko-dmk@mail. ru markov_dmk@mail. ru
