Вооружение и боевая техника мотострелкового батальона ВС России Основные образцы вооружения И Боевой техники

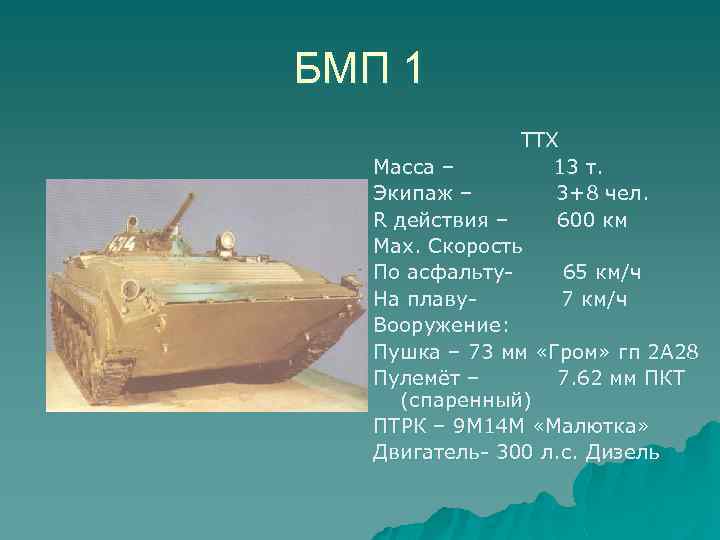

БМП 1 ТТХ Масса – 13 т. Экипаж – 3+8 чел. R действия – 600 км Мах. Скорость По асфальту- 65 км/ч На плаву- 7 км/ч Вооружение: Пушка – 73 мм «Гром» гп 2 А 28 Пулемёт – 7. 62 мм ПКТ (спаренный) ПТРК – 9 М 14 М «Малютка» Двигатель- 300 л. с. Дизель

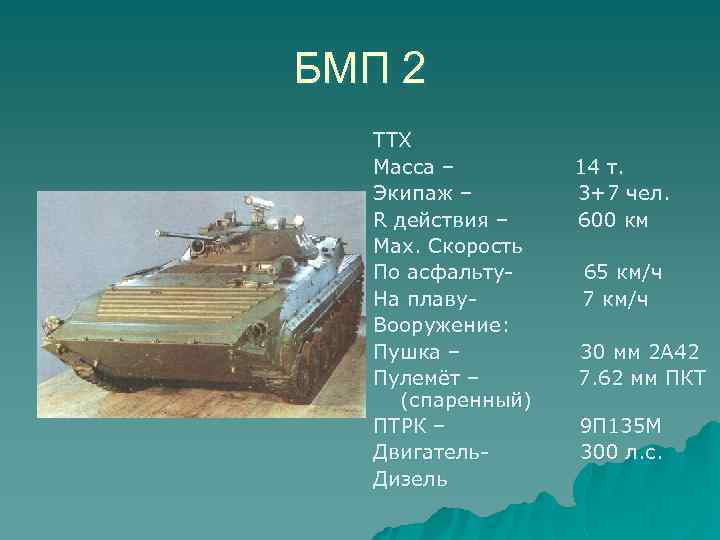

БМП 2 ТТХ Масса – 14 т. Экипаж – 3+7 чел. R действия – 600 км Мах. Скорость По асфальту- 65 км/ч На плаву- 7 км/ч Вооружение: Пушка – 30 мм 2 А 42 Пулемёт – 7. 62 мм ПКТ (спаренный) ПТРК – 9 П 135 М Двигатель- 300 л. с. Дизель

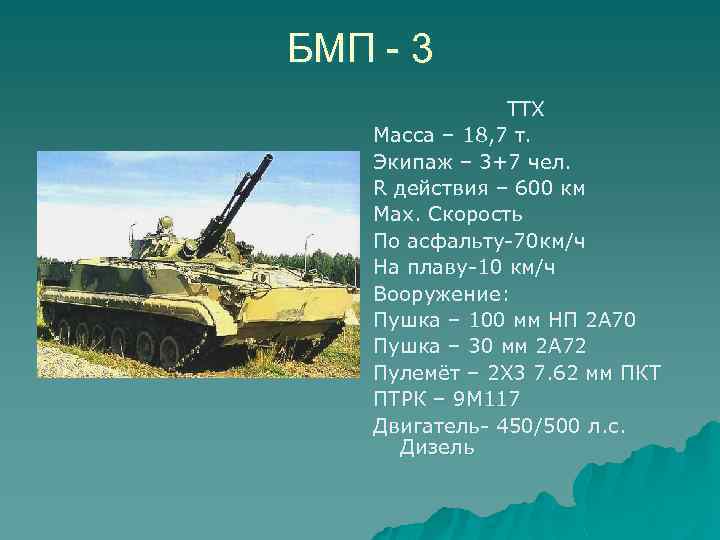

БМП - 3 ТТХ Масса – 18, 7 т. Экипаж – 3+7 чел. R действия – 600 км Мах. Скорость По асфальту-70 км/ч На плаву-10 км/ч Вооружение: Пушка – 100 мм НП 2 А 70 Пушка – 30 мм 2 А 72 Пулемёт – 2 Х 3 7. 62 мм ПКТ ПТРК – 9 М 117 Двигатель- 450/500 л. с. Дизель
БТР 70 ТТХ Масса – 11, 5 т. Экипаж – 3+8 чел. R действия – 600 км Мах. Скорость По асфальту-80 км/ч На плаву-10 км/ч Вооружение: Пулемёт – 14. 5 мм КПВТ Пулемёт – 7. 62 мм ПКТ Двигатель-240 л. с. Дизель

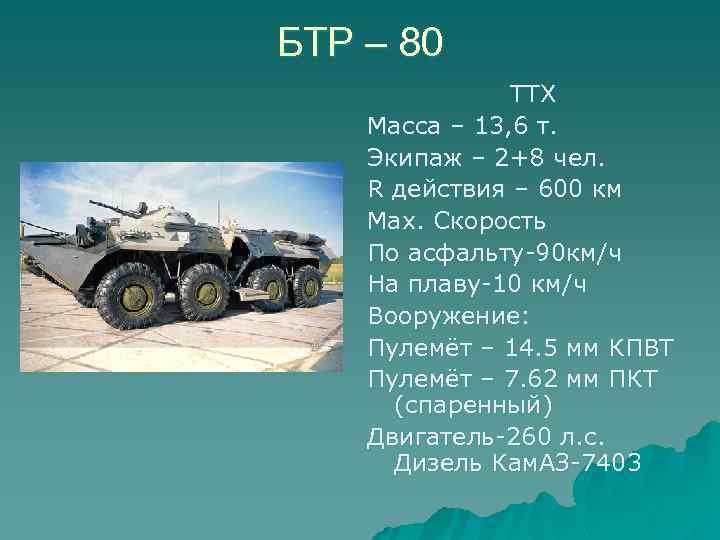

БТР – 80 ТТХ Масса – 13, 6 т. Экипаж – 2+8 чел. R действия – 600 км Мах. Скорость По асфальту-90 км/ч На плаву-10 км/ч Вооружение: Пулемёт – 14. 5 мм КПВТ Пулемёт – 7. 62 мм ПКТ (спаренный) Двигатель-260 л. с. Дизель Кам. АЗ-7403

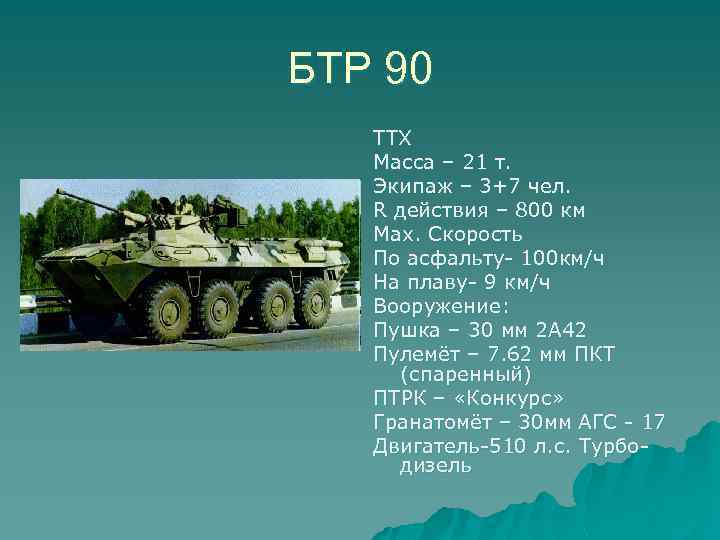

БТР 90 ТТХ Масса – 21 т. Экипаж – 3+7 чел. R действия – 800 км Мах. Скорость По асфальту- 100 км/ч На плаву- 9 км/ч Вооружение: Пушка – 30 мм 2 А 42 Пулемёт – 7. 62 мм ПКТ (спаренный) ПТРК – «Конкурс» Гранатомёт – 30 мм АГС - 17 Двигатель-510 л. с. Турбодизель

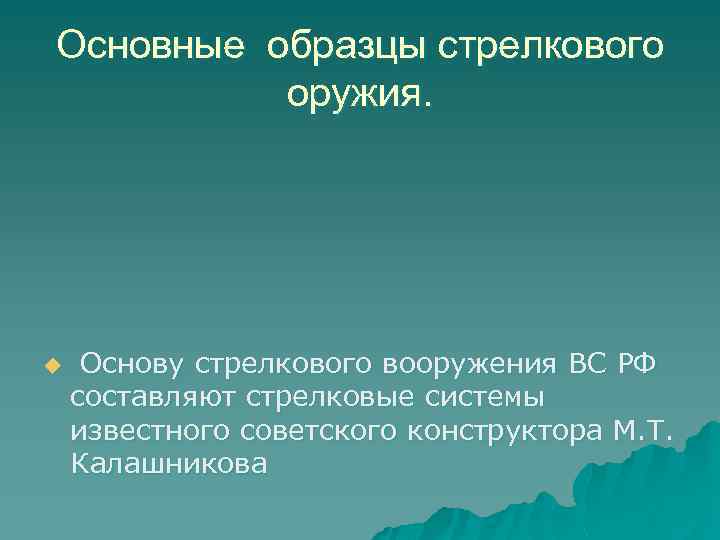

Основные образцы стрелкового оружия. u Основу стрелкового вооружения ВС РФ составляют стрелковые системы известного советского конструктора М. Т. Калашникова
АК / АК - 74 Вес – 3. 6/3. 4 кг. u Калибр 7. 62/5. 45 u Темп стр. – 600 в/м u Боевая скор. - 100/40 в. м u Действ огонь – 400 м u Приц. Дальность – 1000 м. u Вес штык ножа 450 г u

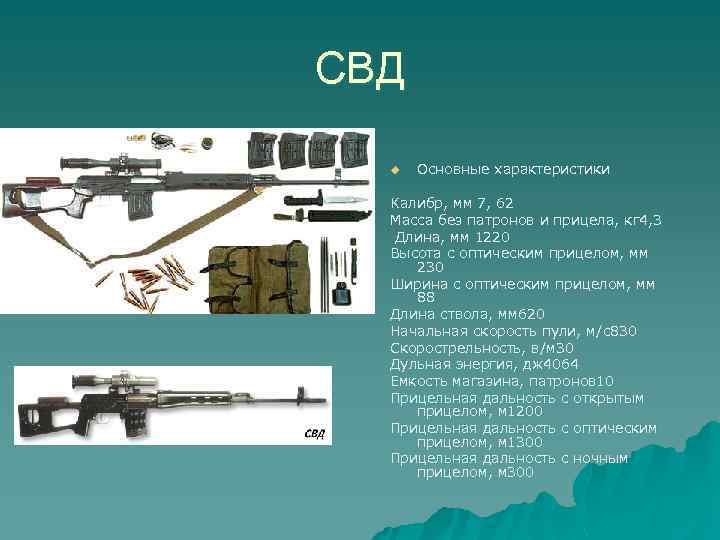

СВД u Основные характеристики Калибр, мм 7, 62 Масса без патронов и прицела, кг 4, 3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм 620 Начальная скорость пули, м/с830 Скорострельность, в/м 30 Дульная энергия, дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым прицелом, м 1200 Прицельная дальность с оптическим прицелом, м 1300 Прицельная дальность с ночным прицелом, м 300

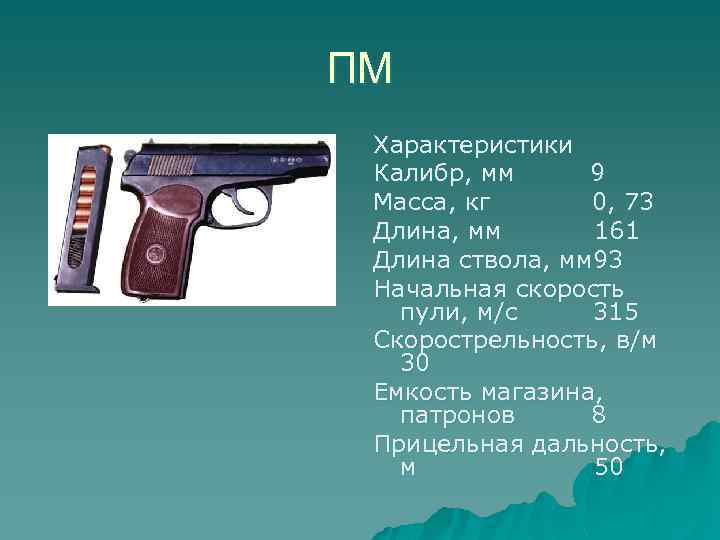

ПМ Характеристики Калибр, мм 9 Масса, кг 0, 73 Длина, мм 161 Длина ствола, мм 93 Начальная скорость пули, м/с 315 Скорострельность, в/м 30 Емкость магазина, патронов 8 Прицельная дальность, м 50

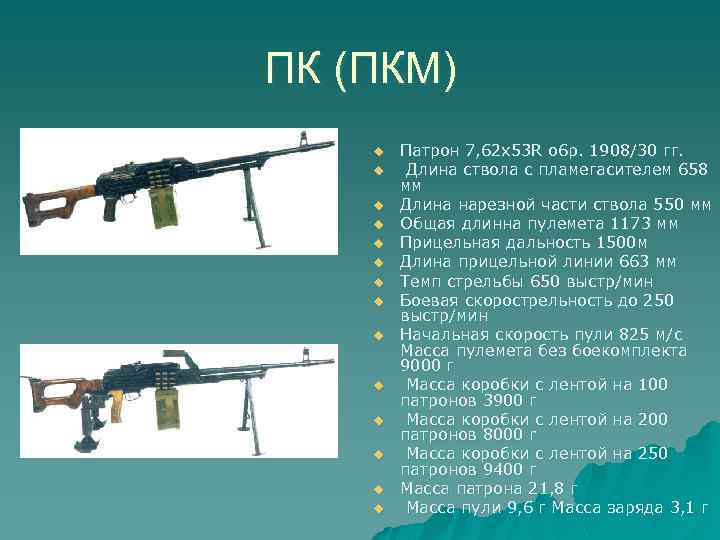

ПК (ПКМ) u u u u Патрон 7, 62 x 53 R o 6 p. 1908/30 гг. Длина ствола с пламегасителем 658 мм Длина нарезной части ствола 550 мм Общая длинна пулемета 1173 мм Прицельная дальность 1500 м Длина прицельной линии 663 мм Темп стрельбы 650 выстр/мин Боевая скорострельность до 250 выстр/мин Начальная скорость пули 825 м/с Масса пулемета без боекомплекта 9000 г Масса коробки с лентой на 100 патронов 3900 г Масса коробки с лентой на 200 патронов 8000 r Масса коробки с лентой на 250 патронов 9400 г Масса патрона 21, 8 г Масса пули 9, 6 г Масса заряда 3, 1 г

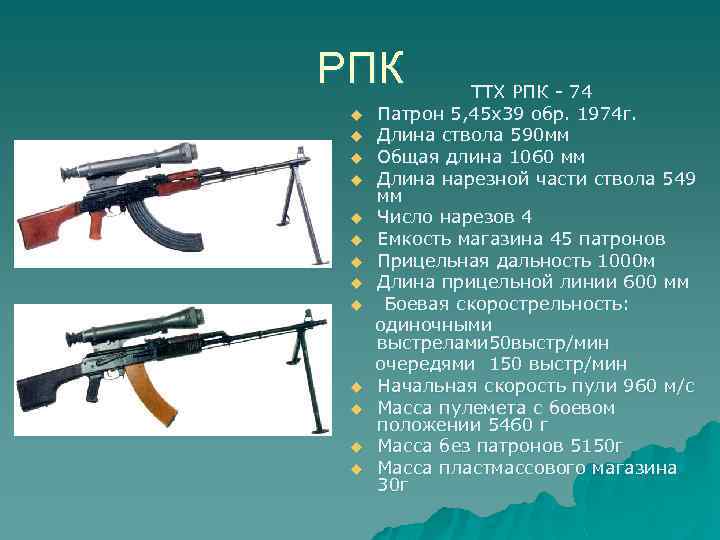

РПК ТТХ РПК - 74 u Патрон 5, 45 х39 обр. 1974 г. u Длина ствола 590 мм u Общая длина 1060 мм u Длина нарезной части ствола 549 мм u Число нарезов 4 u Емкость магазина 45 патронов u Прицельная дальность 1000 м u Длина прицельной линии 600 мм u Боевая скорострельность: одиночными выстрелами 50 выстр/мин очередями 150 выстр/мин u Начальная скорость пули 960 м/с u Масса пулемета с боевом положении 5460 г u Масса без патронов 5150 г u Масса пластмассового магазина 30 г

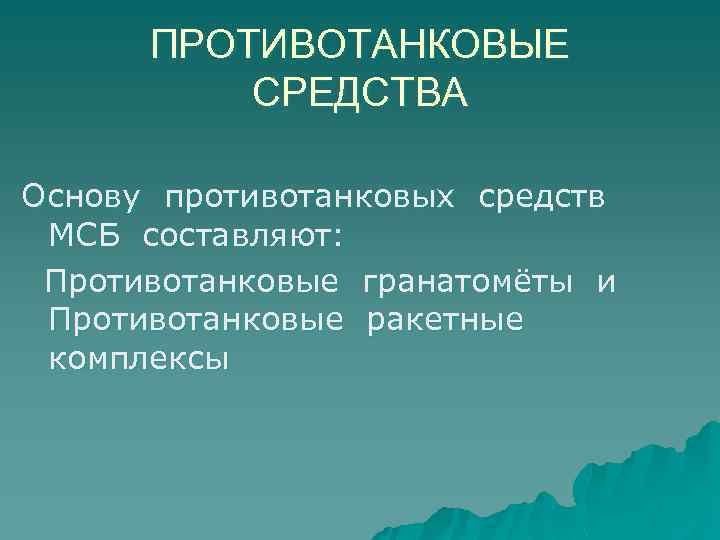

ПРОТИВОТАНКОВЫЕ СРЕДСТВА Основу противотанковых средств МСБ составляют: Противотанковые гранатомёты и Противотанковые ракетные комплексы

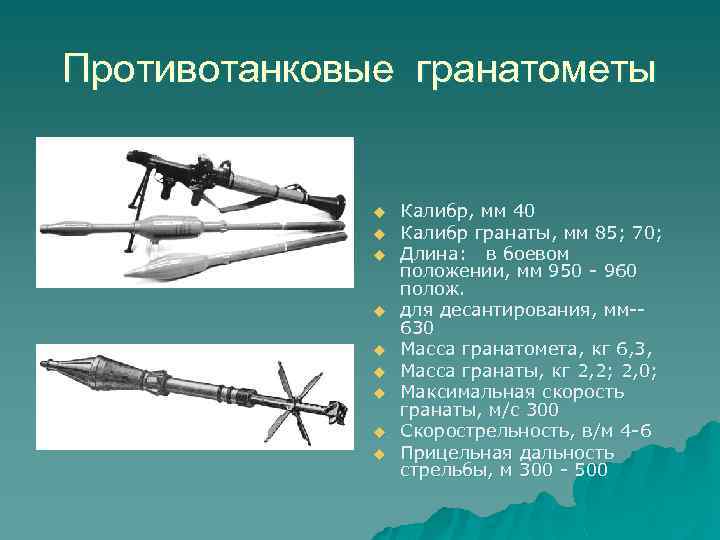

Противотанковые гранатометы u u u u u Калибр, мм 40 Калибр гранаты, мм 85; 70; Длина: в боевом положении, мм 950 - 960 полож. для десантирования, мм-630 Масса гранатомета, кг 6, 3, Масса гранаты, кг 2, 2; 2, 0; Максимальная скорость гранаты, м/с 300 Скорострельность, в/м 4 -6 Прицельная дальность стрельбы, м 300 - 500

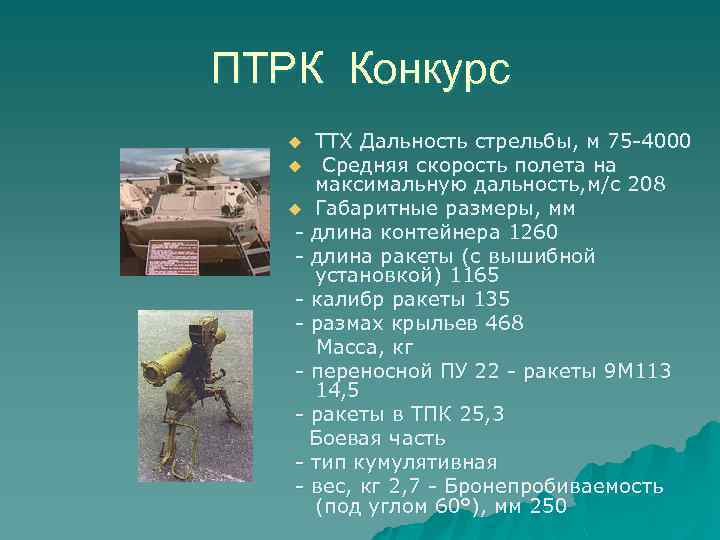

ПТРК Конкурс TTX Дальность стрельбы, м 75 -4000 u Средняя скорость полета на максимальную дальность, м/с 208 u Габаритные размеры, мм - длина контейнера 1260 - длина ракеты (с вышибной установкой) 1165 - калибр ракеты 135 - размах крыльев 468 Масса, кг - переносной ПУ 22 - ракеты 9 М 113 14, 5 - ракеты в ТПК 25, 3 Боевая часть - тип кумулятивная - вес, кг 2, 7 - Бронепробиваемость (под углом 60°), мм 250 u

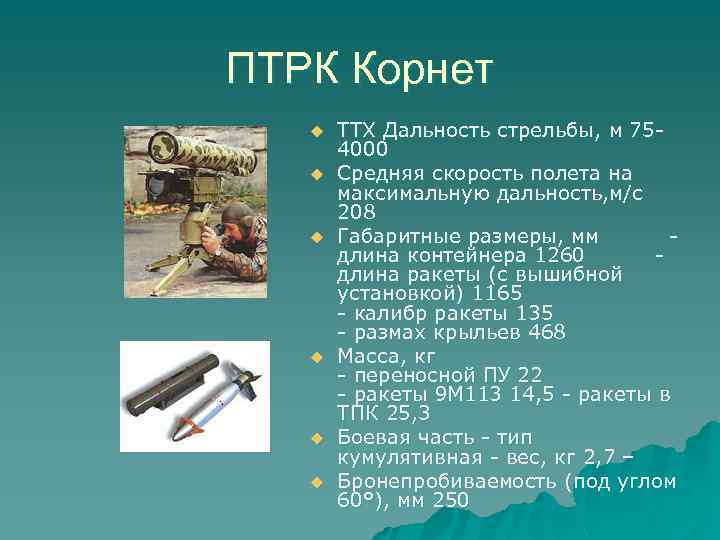

ПТРК Корнет u u u TTX Дальность стрельбы, м 754000 Средняя скорость полета на максимальную дальность, м/с 208 Габаритные размеры, мм - длина контейнера 1260 - длина ракеты (с вышибной установкой) 1165 - калибр ракеты 135 - размах крыльев 468 Масса, кг - переносной ПУ 22 - ракеты 9 М 113 14, 5 - ракеты в ТПК 25, 3 Боевая часть - тип кумулятивная - вес, кг 2, 7 – Бронепробиваемость (под углом 60°), мм 250

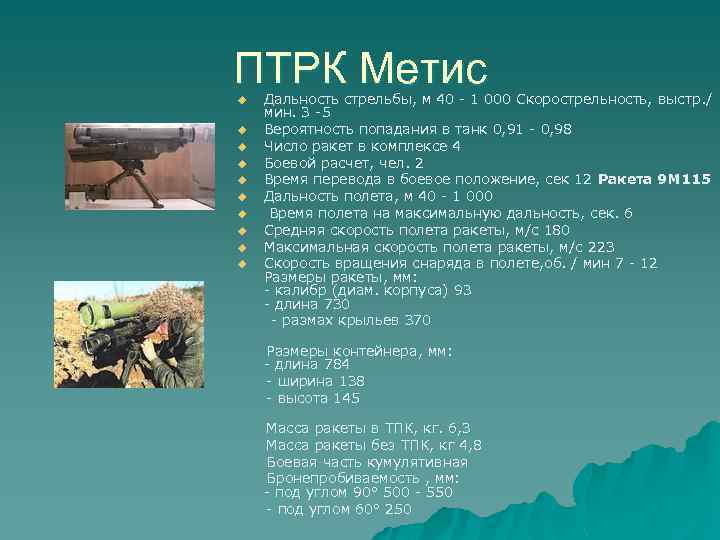

ПТРК Метис Дальность стрельбы, м 40 - 1 000 Скорострельность, выстр. / мин. 3 -5 u Вероятность попадания в танк 0, 91 - 0, 98 u Число ракет в комплексе 4 u Боевой расчет, чел. 2 u Время перевода в боевое положение, сек 12 Ракета 9 M 115 u Дальность полета, м 40 - 1 000 u Время полета на максимальную дальность, сек. 6 u Средняя скорость полета ракеты, м/с 180 u Максимальная скорость полета ракеты, м/с 223 u Скорость вращения снаряда в полете, об. / мин 7 - 12 Размеры ракеты, мм: - калибр (диам. корпуса) 93 - длина 730 - размах крыльев 370 u Размеры контейнера, мм: - длина 784 - ширина 138 - высота 145 Масса ракеты в ТПК, кг. 6, 3 Масса ракеты без ТПК, кг 4, 8 Боевая часть кумулятивная Бронепробиваемость , мм: - под углом 90° 500 - 550 - под углом 60° 250

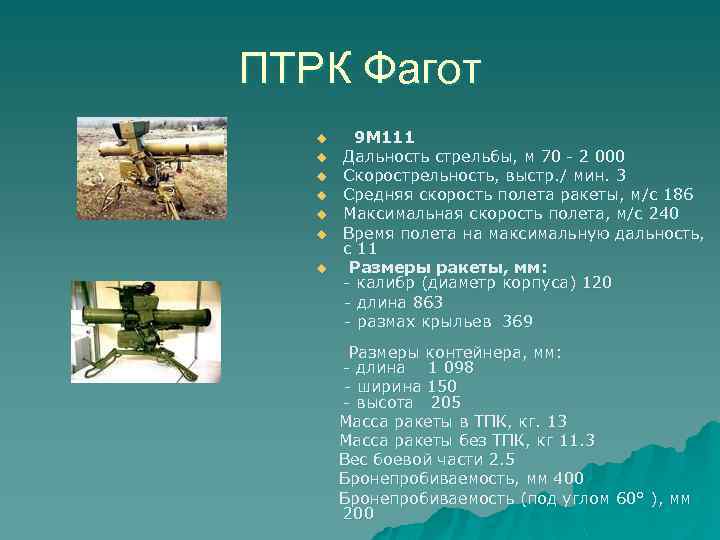

ПТРК Фагот 9 М 111 u Дальность стрельбы, м 70 - 2 000 u Скорострельность, выстр. / мин. 3 u Средняя скорость полета ракеты, м/с 186 u Максимальная скорость полета, м/с 240 u Время полета на максимальную дальность, с 11 u Размеры ракеты, мм: - калибр (диаметр корпуса) 120 - длина 863 - размах крыльев 369 u Размеры контейнера, мм: - длина 1 098 - ширина 150 - высота 205 Масса ракеты в ТПК, кг. 13 Масса ракеты без ТПК, кг 11. 3 Вес боевой части 2. 5 Бронепробиваемость, мм 400 Бронепробиваемость (под углом 60° ), мм 200

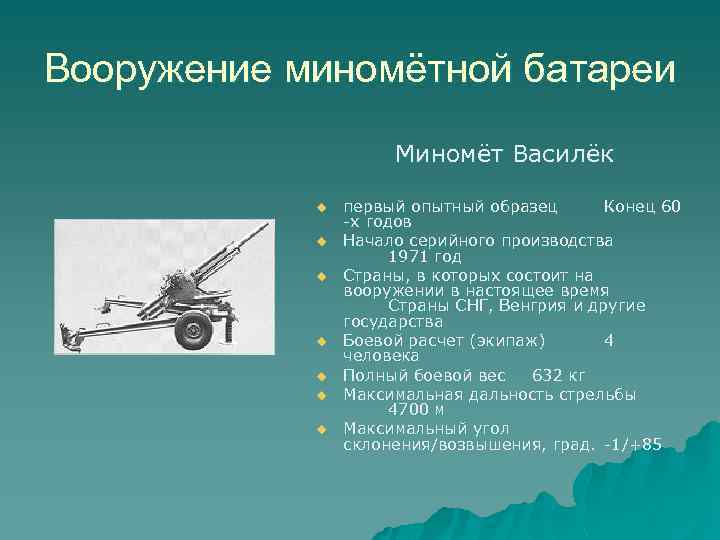

Вооружение миномётной батареи Миномёт Василёк u u u u первый опытный образец Конец 60 -х годов Начало серийного производства 1971 год Страны, в которых состоит на вооружении в настоящее время Страны СНГ, Венгрия и другие государства Боевой расчет (экипаж) 4 человека Полный боевой вес 632 кг Максимальная дальность стрельбы 4700 м Максимальный угол склонения/возвышения, град. -1/+85

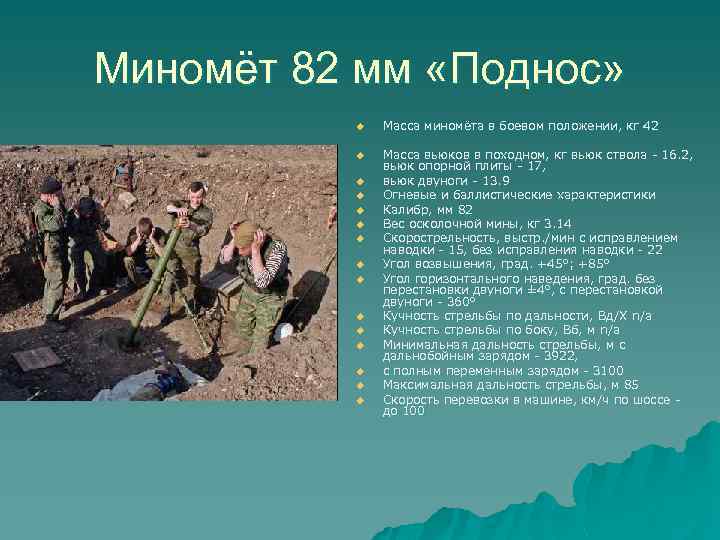

Миномёт 82 мм «Поднос» u Масса миномёта в боевом положении, кг 42 u Масса вьюков в походном, кг вьюк ствола - 16. 2, вьюк опорной плиты - 17, вьюк двуноги - 13. 9 Огневые и баллистические характеристики Калибр, мм 82 Вес осколочной мины, кг 3. 14 Скорострельность, выстр. /мин с исправлением наводки - 15, без исправления наводки - 22 Угол возвышения, град. +45°; +85° Угол горизонтального наведения, град. без перестановки двуноги ± 4°, с перестановкой двуноги - 360° Кучность стрельбы по дальности, Вд/Х n/a Кучность стрельбы по боку, Вб, м n/a Минимальная дальность стрельбы, м с дальнобойным зарядом - 3922, с полным переменным зарядом - 3100 Максимальная дальность стрельбы, м 85 Скорость перевозки в машине, км/ч по шоссе - до 100 u u u u
