Волокнистые фильтры

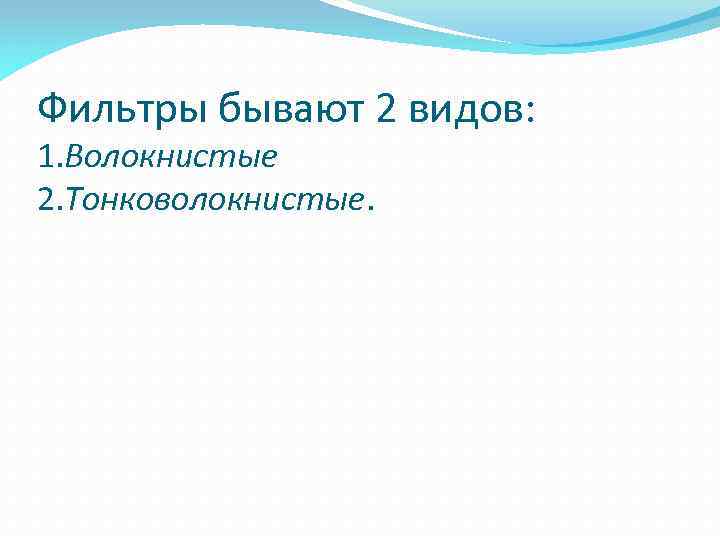

Фильтры бывают 2 видов: 1. Волокнистые 2. Тонковолокнистые.

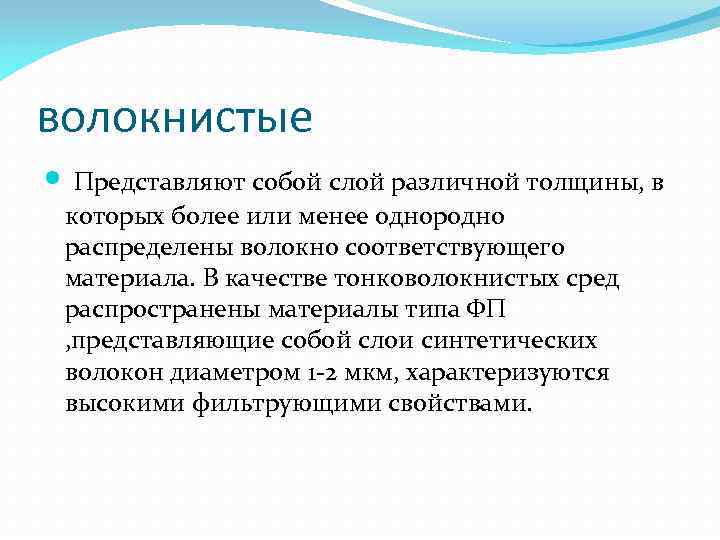

волокнистые Представляют собой слой различной толщины, в которых более или менее однородно распределены волокно соответствующего материала. В качестве тонковолокнистых сред распространены материалы типа ФП , представляющие собой слои синтетических волокон диаметром 1 -2 мкм, характеризуются высокими фильтрующими свойствами.

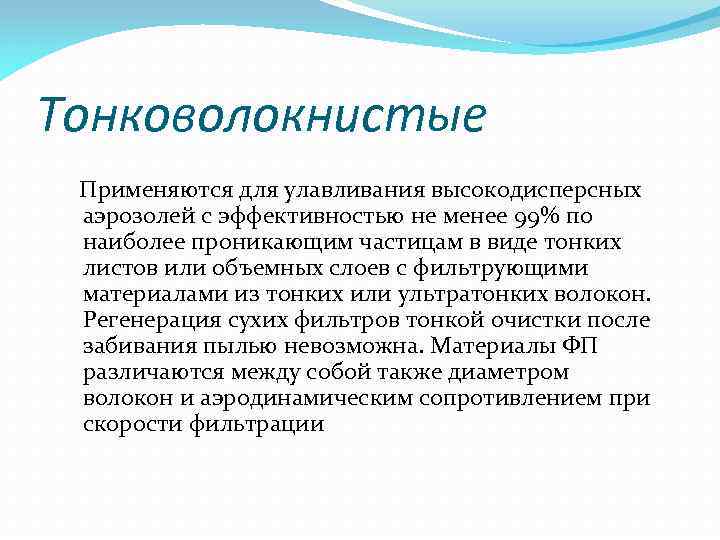

Тонковолокнистые Применяются для улавливания высокодисперсных аэрозолей с эффективностью не менее 99% по наиболее проникающим частицам в виде тонких листов или объемных слоев с фильтрующими материалами из тонких или ультратонких волокон. Регенерация сухих фильтров тонкой очистки после забивания пылью невозможна. Материалы ФП различаются между собой также диаметром волокон и аэродинамическим сопротивлением при скорости фильтрации

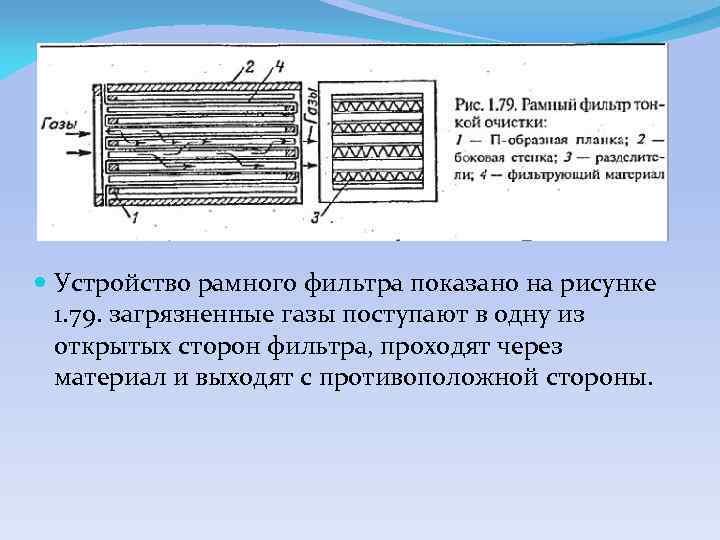

Устройство рамного фильтра показано на рисунке 1. 79. загрязненные газы поступают в одну из открытых сторон фильтра, проходят через материал и выходят с противоположной стороны.
В настоящее время вместо части номенклатуры рамочных фильтров выпускаются фильтры типа Д представляющие собой набор цельноштампованных гофрированных рамокразделителей из винипластовой пленки, между которыми укладываетсят фильтрующий материал. Рамки имеют форму клиньев.
Рамочный фильтр типа Д

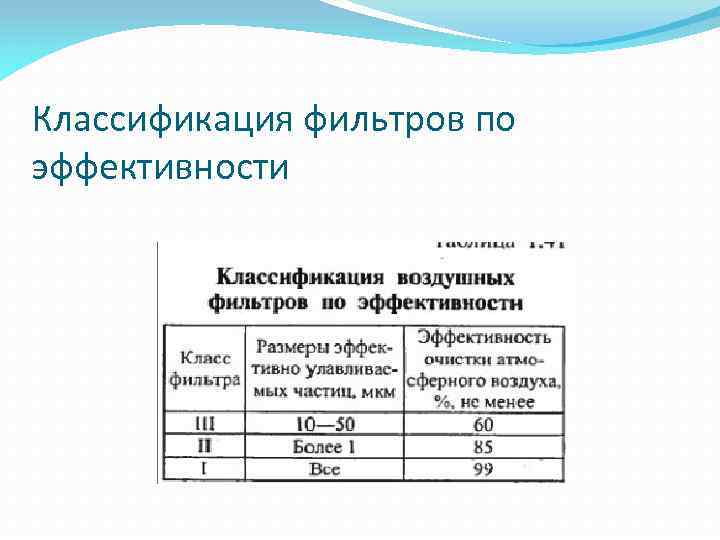

Классификация фильтров по эффективности
Ячейковые сетчатые фильтры 3 класса типа ФЯР

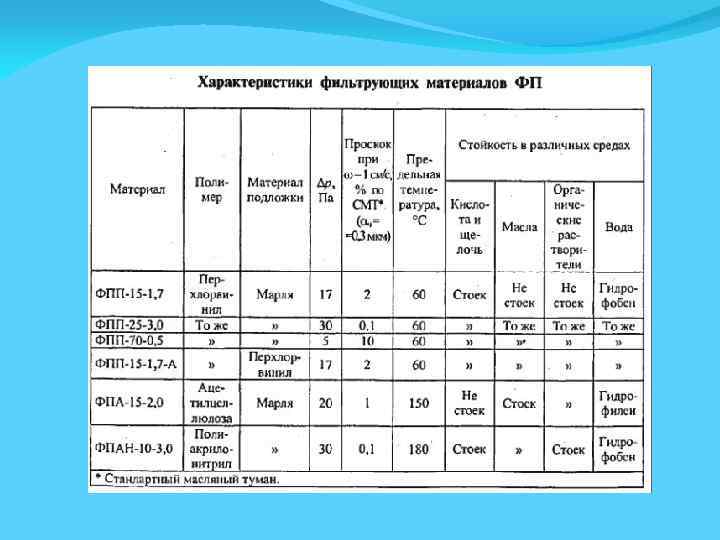

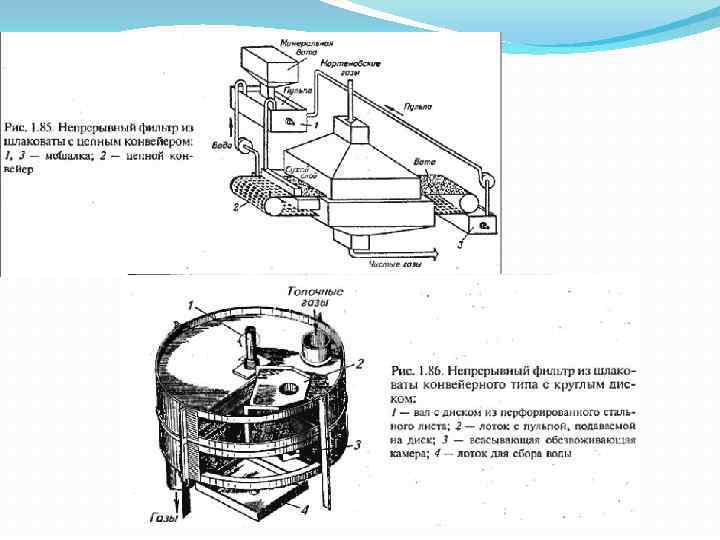

Характеритсика волокнистых фильтров представлена по ГОСТу. Примеры волокнистых фильтров.
Спасибо за внимание!
