Волновая и Квантовая оптика.ppt

  • Количество слайдов: 106

Волновая оптика • Волновая оптика — раздел оптики, который описывает распространение света с учётом Волновая оптика • Волновая оптика — раздел оптики, который описывает распространение света с учётом его волновой природы. • Явления волновой оптики – поляризация, дифракция, интерференция и т. п.

Поляризация — для электромагнитных волн это явление направленного колебания векторов напряженности электрического поля E Поляризация — для электромагнитных волн это явление направленного колебания векторов напряженности электрического поля E или напряженности магнитного поля H. Электромагнитное излучение может быть: — неполяризованным (естественным); — поляризованным; — частично поляризованным.

Естественный свет – совокупность электромагнитных волн со всевозможными направлениями световых векторов (Е), и все Естественный свет – совокупность электромагнитных волн со всевозможными направлениями световых векторов (Е), и все направления равноправны.

Частично поляризованный свет – свет с преимущественным (но не исключительным) направлением колебаний вектора (Е). Частично поляризованный свет – свет с преимущественным (но не исключительным) направлением колебаний вектора (Е). Степень поляризации

Если при распространении электромагнитной волны световой вектор E сохраняет свою ориентацию, такую волну называют Если при распространении электромагнитной волны световой вектор E сохраняет свою ориентацию, такую волну называют линейнополяризованной или плоско-поляризованной. Плоскость, в которой колеблется световой вектор E называется плоскостью колебаний, а плоскость, в которой совершает колебание магнитный вектор B – плоскостью поляризации.

Если вдоль одного и того же направления распространяются две монохроматические волны, поляризованные в двух Если вдоль одного и того же направления распространяются две монохроматические волны, поляризованные в двух взаимно-перпендикулярных плоскостях, то в результате их сложения в общем случае возникает эллиптически-поляризованная волна. В любой плоскости, перпендикулярной направлению распространения волны, конец результирующего вектора за один период светового колебания обегает эллипс, который называется эллипсом поляризации.

Форма и размер эллипса поляризации определяются амплитудами Ex и Ey линейно-поляризованных волн и фазовым Форма и размер эллипса поляризации определяются амплитудами Ex и Ey линейно-поляризованных волн и фазовым сдвигом Δφ между ними. Стоит отметить, что по знаку фазового сдвига различают левую и правую поляризацию. Частным случаем эллиптически-поляризованной волны является волна с круговой поляризацией (Ex = Ey, Δφ = ± π / 2).

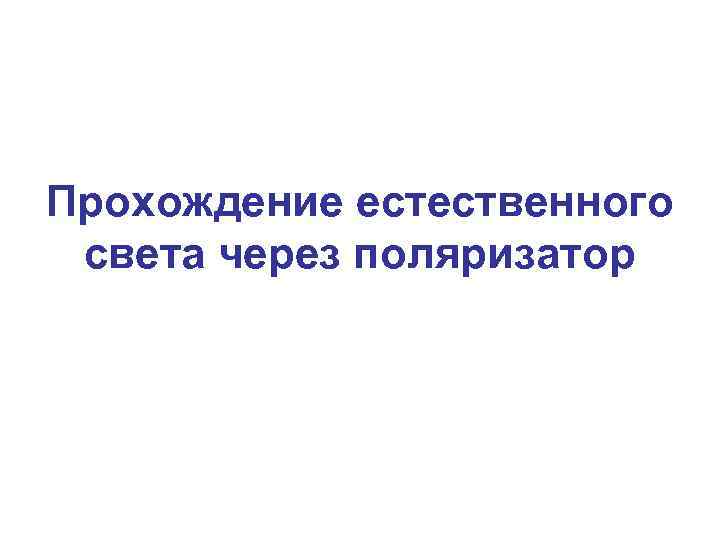

Прохождение естественного света через поляризатор Прохождение естественного света через поляризатор

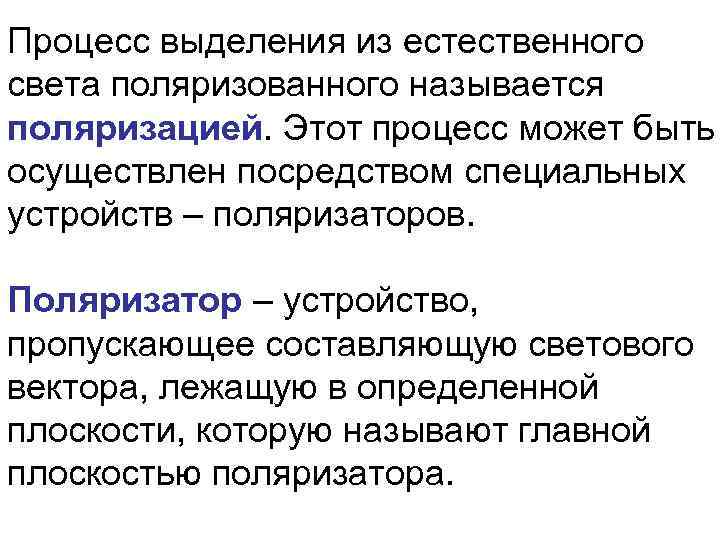

Процесс выделения из естественного света поляризованного называется поляризацией. Этот процесс может быть осуществлен посредством Процесс выделения из естественного света поляризованного называется поляризацией. Этот процесс может быть осуществлен посредством специальных устройств – поляризаторов. Поляризатор – устройство, пропускающее составляющую светового вектора, лежащую в определенной плоскости, которую называют главной плоскостью поляризатора.

 ср = 450 ср = 450

Система поляризатор – анализатор. • Для изучения свойств поляризованного света используют второй поляризатор, который Система поляризатор – анализатор. • Для изучения свойств поляризованного света используют второй поляризатор, который называют анализатором.

Закон Малюса — зависимость интенсивности линейно-поляризованного света после его прохождения через поляризатор от угла Закон Малюса — зависимость интенсивности линейно-поляризованного света после его прохождения через поляризатор от угла между плоскостями поляризации падающего света и поляризатора. где I 0 — интенсивность падающего на поляризатор света, I — интенсивность света, выходящего из поляризатора.

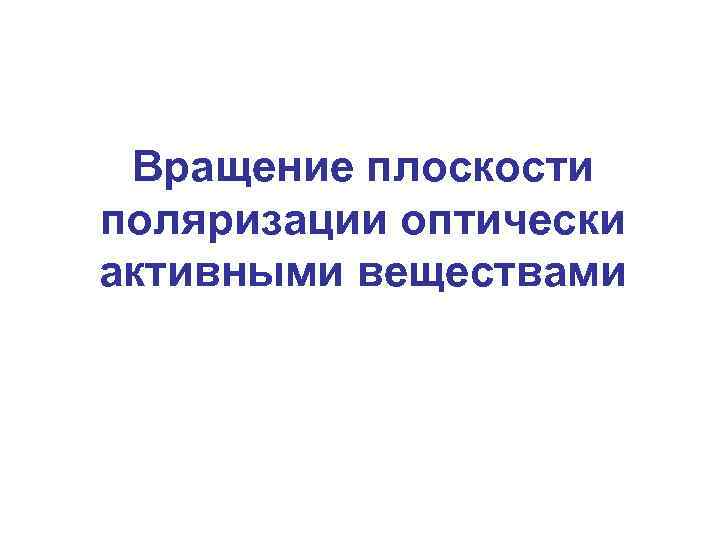

Вращение плоскости поляризации оптически активными веществами Вращение плоскости поляризации оптически активными веществами

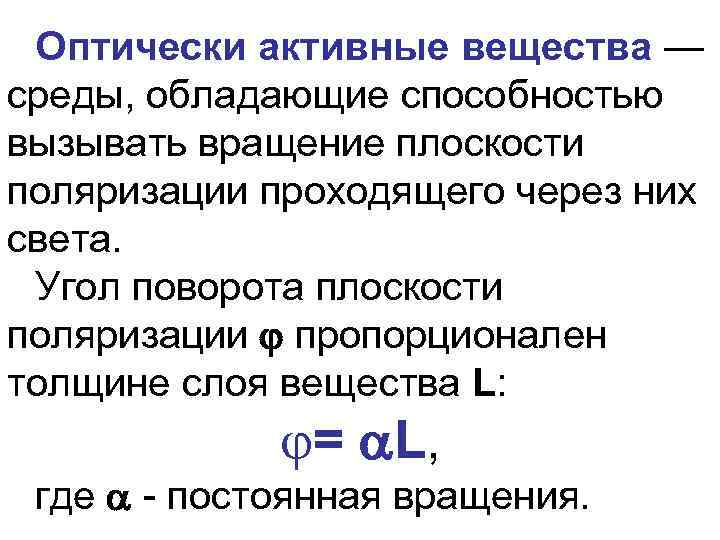

Оптически активные вещества — среды, обладающие способностью вызывать вращение плоскости поляризации проходящего через них Оптически активные вещества — среды, обладающие способностью вызывать вращение плоскости поляризации проходящего через них света. Угол поворота плоскости поляризации пропорционален толщине слоя вещества L: = L, где - постоянная вращения.

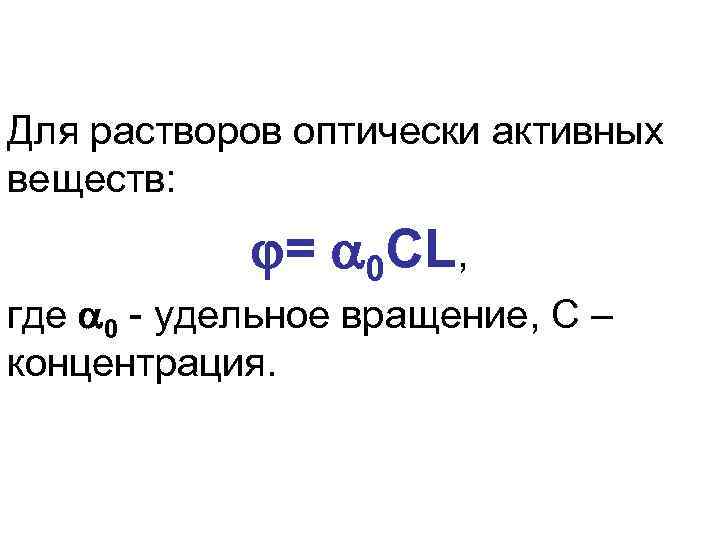

Для растворов оптически активных веществ: = 0 СL, где 0 - удельное вращение, С Для растворов оптически активных веществ: = 0 СL, где 0 - удельное вращение, С – концентрация.

ДИСПЕРСИЯ ОПТИЧЕСКОГО ВРАЩЕНИЯ (вращательная дисперсия) - зависимость угла поворота плоскости поляризации света в веществе ДИСПЕРСИЯ ОПТИЧЕСКОГО ВРАЩЕНИЯ (вращательная дисперсия) - зависимость угла поворота плоскости поляризации света в веществе от длины волны (закон Био): 1 - кварц; 2 - парателлурит. 3 - киноварь Дисперсия оптического вращения раствора гексагелицена в хлороформе

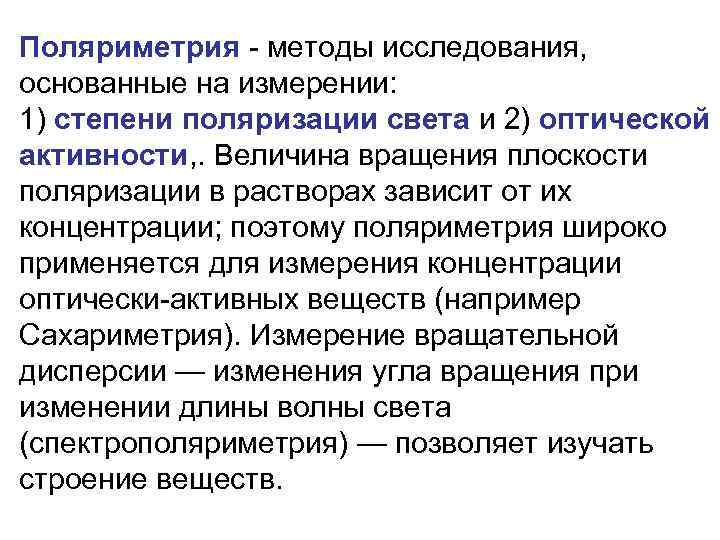

Поляриметрия - методы исследования, основанные на измерении: 1) степени поляризации света и 2) оптической Поляриметрия - методы исследования, основанные на измерении: 1) степени поляризации света и 2) оптической активности, . Величина вращения плоскости поляризации в растворах зависит от их концентрации; поэтому поляриметрия широко применяется для измерения концентрации оптически-активных веществ (например Сахариметрия). Измерение вращательной дисперсии — изменения угла вращения при изменении длины волны света (спектрополяриметрия) — позволяет изучать строение веществ.

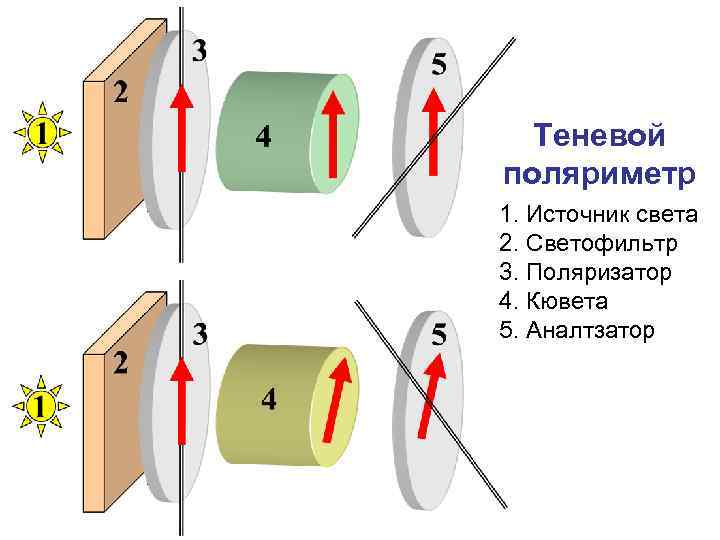

Теневой поляриметр 1. Источник света 2. Светофильтр 3. Поляризатор 4. Кювета 5. Аналтзатор Теневой поляриметр 1. Источник света 2. Светофильтр 3. Поляризатор 4. Кювета 5. Аналтзатор

Поляризационный микроскоп Поляризационный микроскоп

Парафин Парафин

Photomicrograph of a volcanic sand grain; upper picture is planepolarized light, bottom picture is Photomicrograph of a volcanic sand grain; upper picture is planepolarized light, bottom picture is cross-polarized light, scale box at left-center is 0. 25 millimeter.

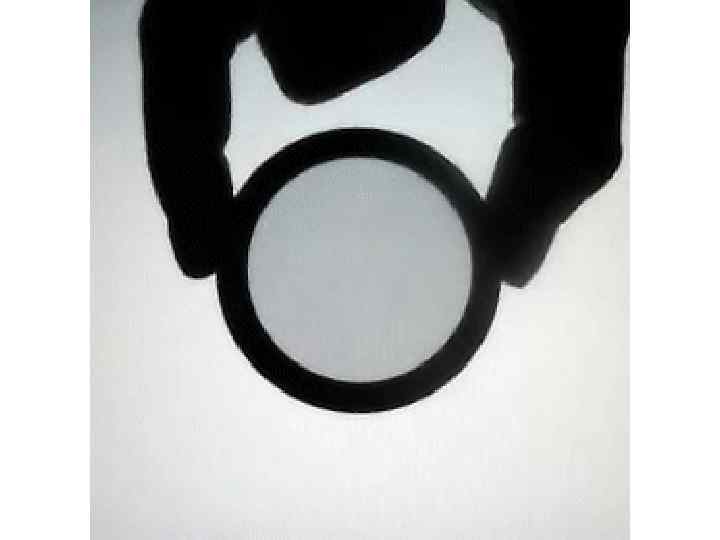

Поляризационные фильтры Поляризационные фильтры

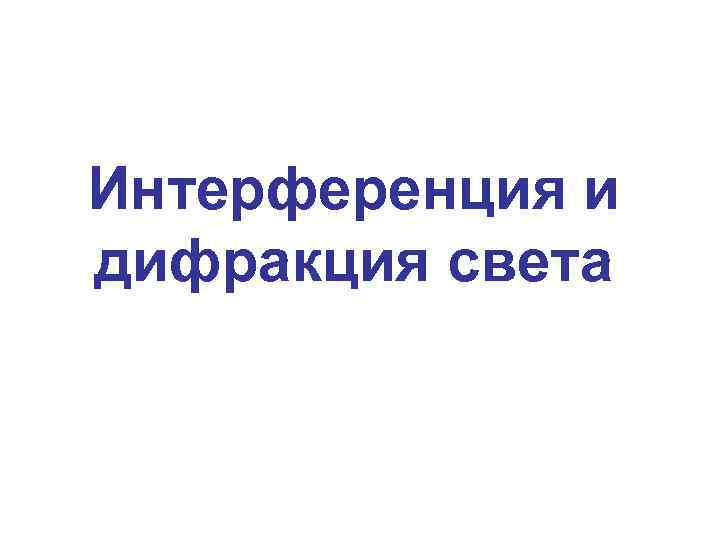

Интерференция и дифракция света Интерференция и дифракция света

Интерференция света – нелинейное сложение интенсивностей двух или нескольких световых волн. Это явление сопровождается Интерференция света – нелинейное сложение интенсивностей двух или нескольких световых волн. Это явление сопровождается чередующимися в пространстве максимумами и минимумами интенсивности. Ее распределение называется интерференционной картиной. Впервые явление интерференции было независимо обнаружено Робертом Бойлем (1627— 1691 гг. ) и Робертом Гуком (1635— 1703 гг. ). Они наблюдали возникновение разноцветной окраски тонких пленок (интерференционных полос), подобных масляным или бензиновым пятнам на поверхности воды. В 1801 году Томас Юнг (1773— 1829 гг. ), введя «Принцип суперпозиции» , первым объяснил явление интерференции света, ввел термин “интерференция” (1803).

Картина интерференции двух круговых когерентных волн, в зависимости от длины волны и расстояния между Картина интерференции двух круговых когерентных волн, в зависимости от длины волны и расстояния между источниками

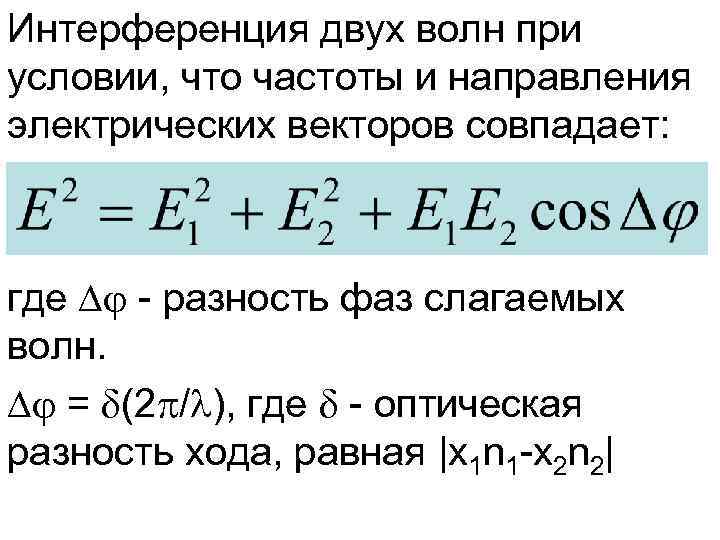

Интерференция двух волн при условии, что частоты и направления электрических векторов совпадает: где - Интерференция двух волн при условии, что частоты и направления электрических векторов совпадает: где - разность фаз слагаемых волн. = (2 / ), где - оптическая разность хода, равная |х1 n 1 -x 2 n 2|

Условие интерференционного максимума Максимум интенсивности при интерференции наблюдается тогда, когда оптическая разность хода равна Условие интерференционного максимума Максимум интенсивности при интерференции наблюдается тогда, когда оптическая разность хода равна четному числу полуволн Условие интерференционного минимума Максимум интенсивности при интерференции наблюдается тогда, когда оптическая разность хода равна нечетному числу полуволн

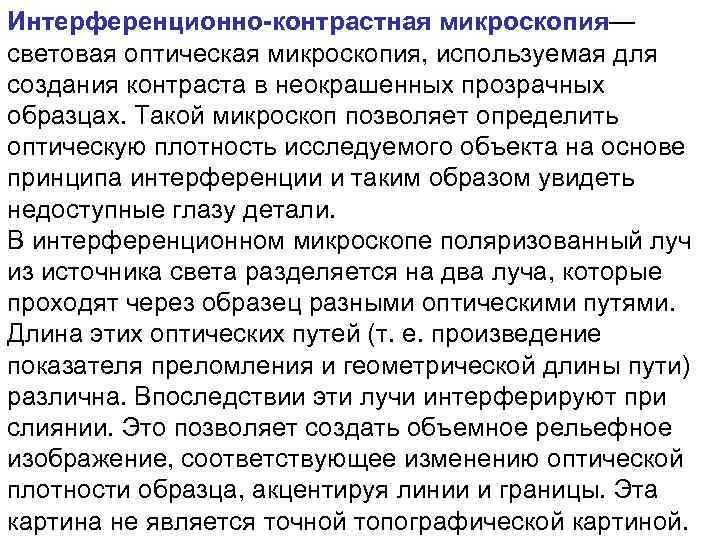

Интерференционно-контрастная микроскопия— световая оптическая микроскопия, используемая для создания контраста в неокрашенных прозрачных образцах. Такой Интерференционно-контрастная микроскопия— световая оптическая микроскопия, используемая для создания контраста в неокрашенных прозрачных образцах. Такой микроскоп позволяет определить оптическую плотность исследуемого объекта на основе принципа интерференции и таким образом увидеть недоступные глазу детали. В интерференционном микроскопе поляризованный луч из источника света разделяется на два луча, которые проходят через образец разными оптическими путями. Длина этих оптических путей (т. е. произведение показателя преломления и геометрической длины пути) различна. Впоследствии эти лучи интерферируют при слиянии. Это позволяет создать объемное рельефное изображение, соответствующее изменению оптической плотности образца, акцентируя линии и границы. Эта картина не является точной топографической картиной.

Epithelial cell in brightfield using a Plan Fluor 40 x lens (NA 0. 75) Epithelial cell in brightfield using a Plan Fluor 40 x lens (NA 0. 75) (left) and with phase contrast using a DL Plan Achromat 40 x (NA 0. 65) (right). A green interference filter is used for both images.

Phase contrast image of a cheek epithelial cell Phase contrast image of a cheek epithelial cell

Micrasterias radiata as imaged by Differential interference contrast microscopy Micrasterias radiata as imaged by Differential interference contrast microscopy

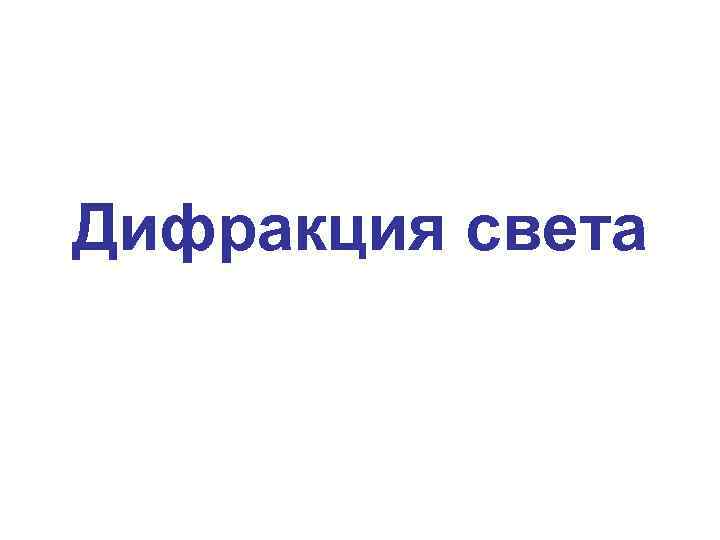

Дифракция света Дифракция света

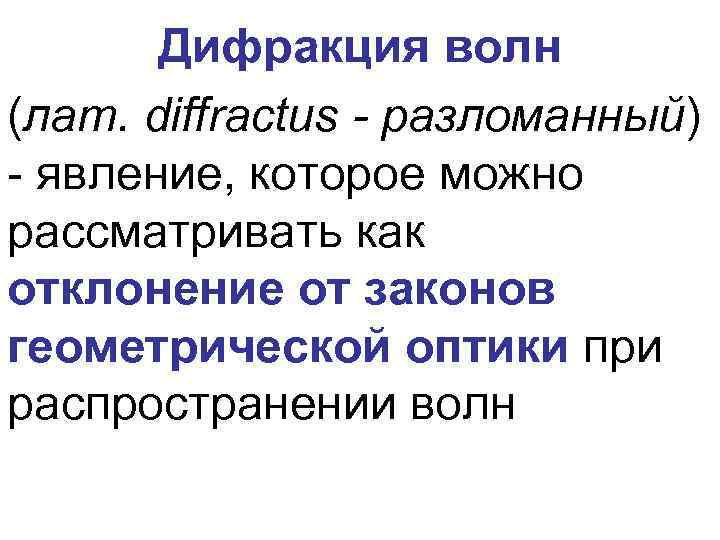

Дифракция волн (лат. diffractus - разломанный) - явление, которое можно рассматривать как отклонение от Дифракция волн (лат. diffractus - разломанный) - явление, которое можно рассматривать как отклонение от законов геометрической оптики при распространении волн

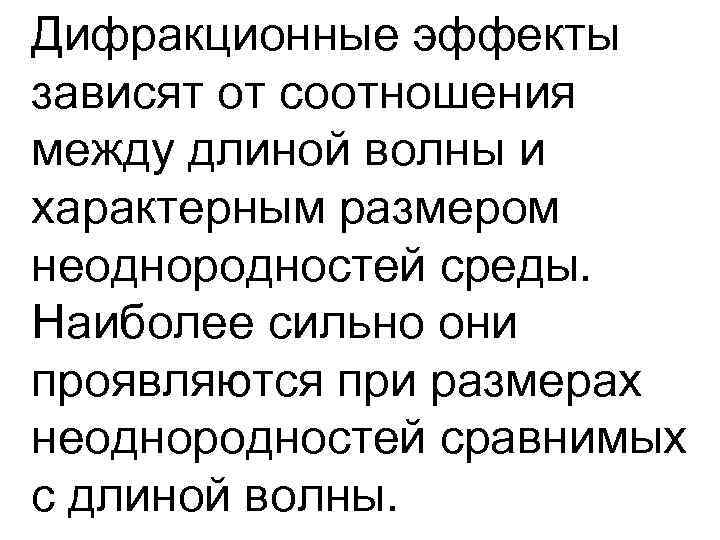

Дифракционные эффекты зависят от соотношения между длиной волны и характерным размером неоднородностей среды. Наиболее Дифракционные эффекты зависят от соотношения между длиной волны и характерным размером неоднородностей среды. Наиболее сильно они проявляются при размерах неоднородностей сравнимых с длиной волны.

Принцип Гюйгенса — Френеля Христиан Гюйгенс ван Зёйлихем (1629 -1695) Огюстен Жан Френель (1788 Принцип Гюйгенса — Френеля Христиан Гюйгенс ван Зёйлихем (1629 -1695) Огюстен Жан Френель (1788 — 1827)

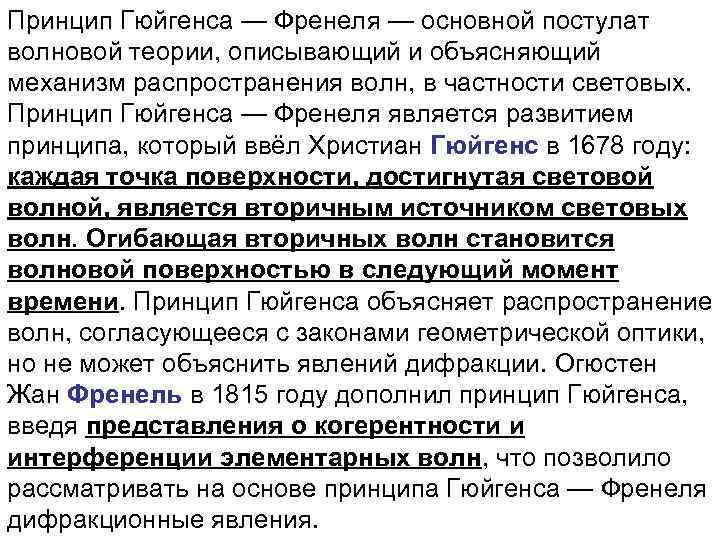

Принцип Гюйгенса — Френеля — основной постулат волновой теории, описывающий и объясняющий механизм распространения Принцип Гюйгенса — Френеля — основной постулат волновой теории, описывающий и объясняющий механизм распространения волн, в частности световых. Принцип Гюйгенса — Френеля является развитием принципа, который ввёл Христиан Гюйгенс в 1678 году: каждая точка поверхности, достигнутая световой волной, является вторичным источником световых волн. Огибающая вторичных волн становится волновой поверхностью в следующий момент времени. Принцип Гюйгенса объясняет распространение волн, согласующееся с законами геометрической оптики, но не может объяснить явлений дифракции. Огюстен Жан Френель в 1815 году дополнил принцип Гюйгенса, введя представления о когерентности и интерференции элементарных волн, что позволило рассматривать на основе принципа Гюйгенса — Френеля дифракционные явления.

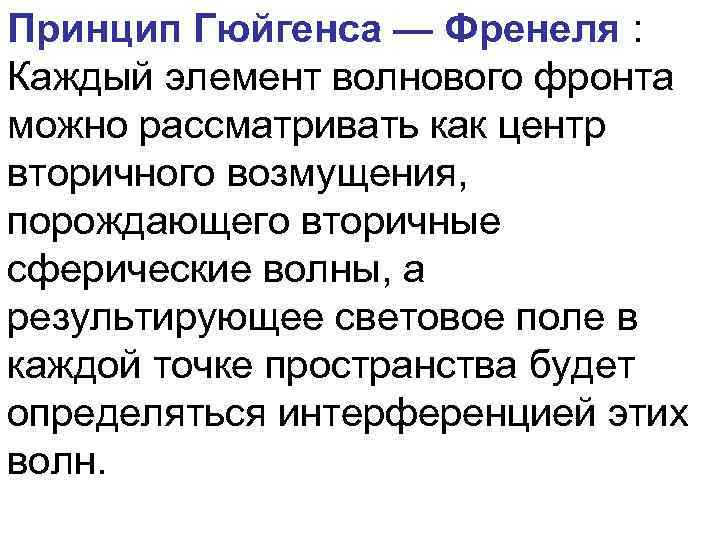

Принцип Гюйгенса — Френеля : Каждый элемент волнового фронта можно рассматривать как центр вторичного Принцип Гюйгенса — Френеля : Каждый элемент волнового фронта можно рассматривать как центр вторичного возмущения, порождающего вторичные сферические волны, а результирующее световое поле в каждой точке пространства будет определяться интерференцией этих волн.

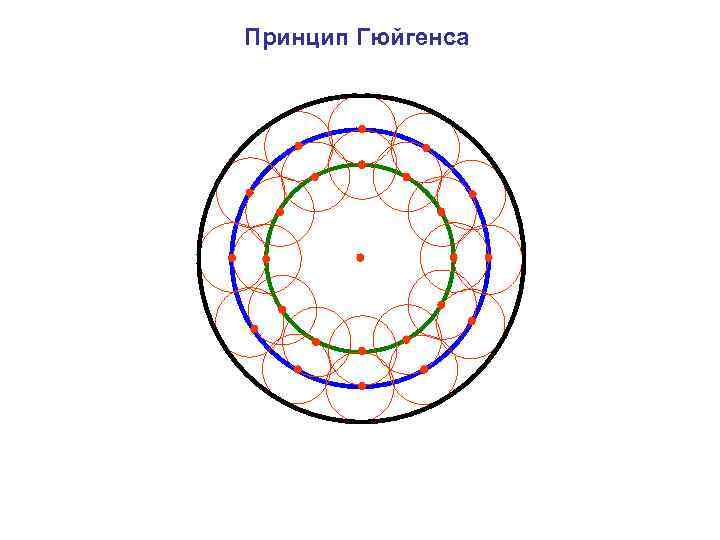

Принцип Гюйгенса Принцип Гюйгенса

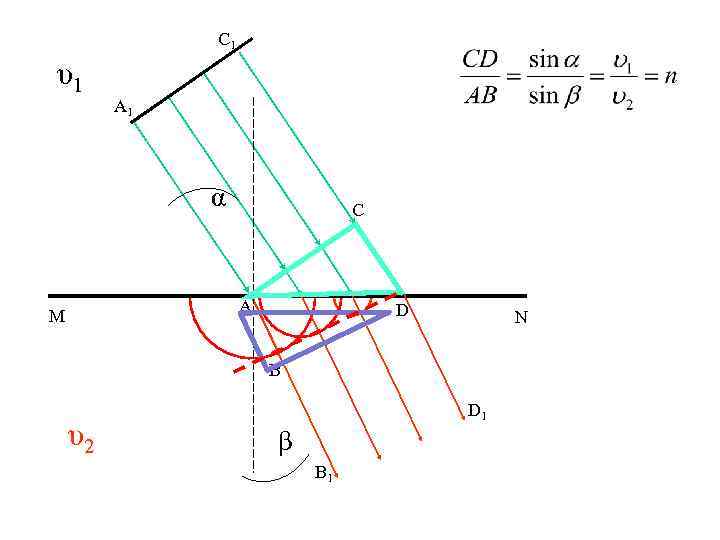

С 1 υ1 А 1 α С А M D N В υ2 D С 1 υ1 А 1 α С А M D N В υ2 D 1 β В 1

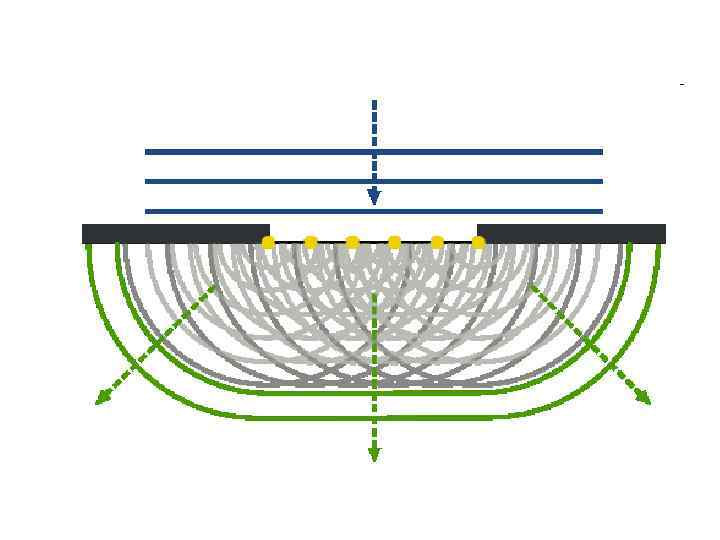

Дифракция на щели Условие максимума Условие минимума а - ширина щели Дифракция на щели Условие максимума Условие минимума а - ширина щели

Дифракционная решетка Условие главных максимумов d- период решетки Дифракционная решетка Условие главных максимумов d- период решетки

Дифракция на отверстии Дифракция лазерного луча с длиной волны 650 нм, прошедшего через отверствие Дифракция на отверстии Дифракция лазерного луча с длиной волны 650 нм, прошедшего через отверствие диаметром 0, 2 мм

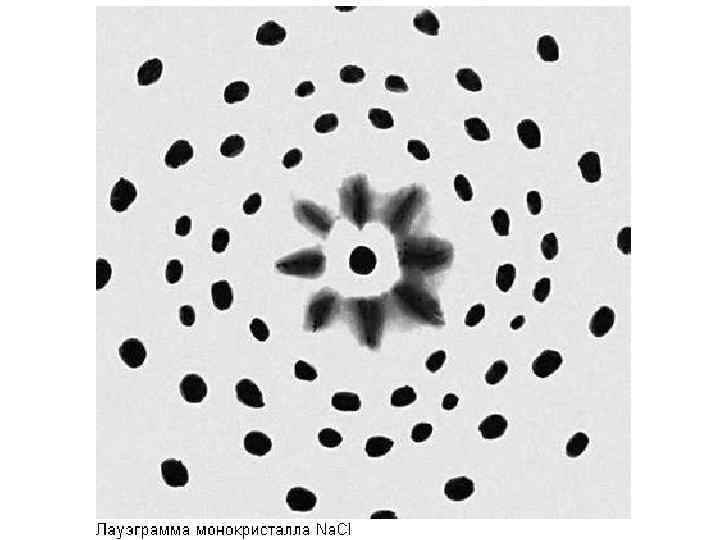

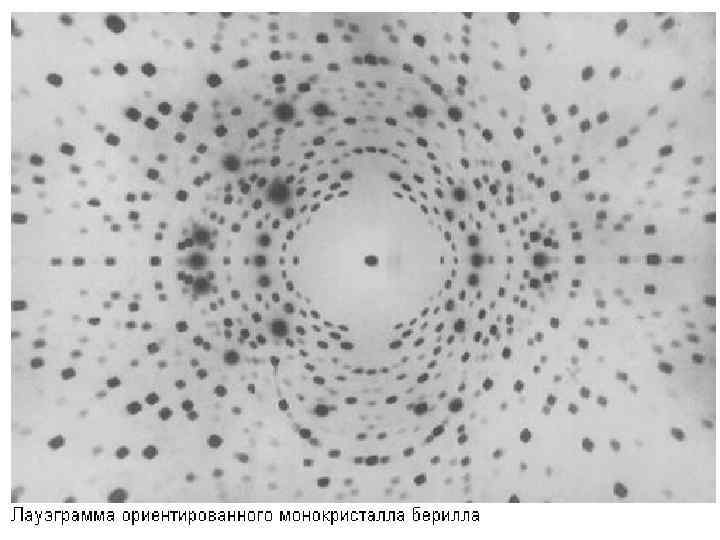

Рентгеноструктурный анализ (рентгенодифракционный анализ) — один из дифракционных методов исследования структуры вещества. В основе Рентгеноструктурный анализ (рентгенодифракционный анализ) — один из дифракционных методов исследования структуры вещества. В основе данного метода лежит явление дифракции рентгеновских лучей на трехмерной кристаллической решетке. Метод позволяет определять атомную структуру вещества, включающую в себя пространственную группу элементарной ячейки, ее размеры и форму, а также определить группу симметрии кристалла.

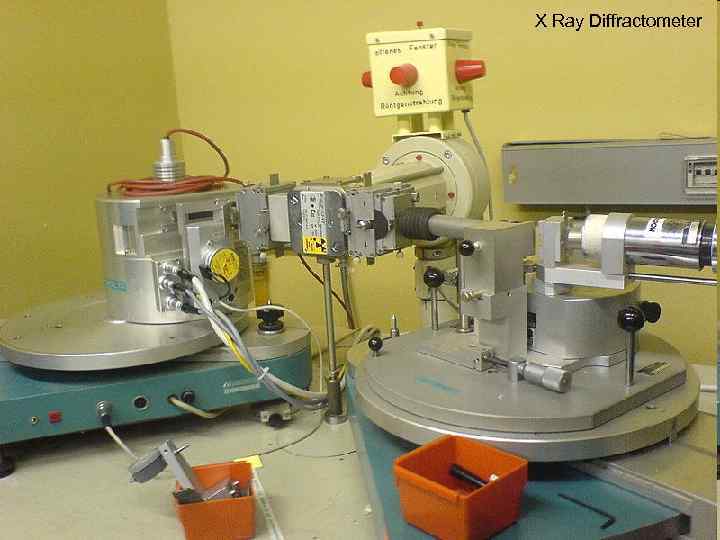

X Ray Diffractometer X Ray Diffractometer

X-ray diffraction pattern of a crystallized enzyme X-ray diffraction pattern of a crystallized enzyme

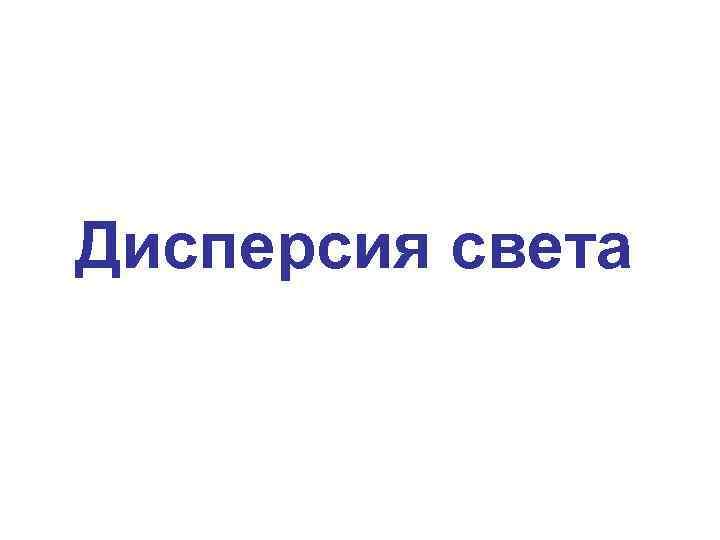

Дисперсия света Дисперсия света

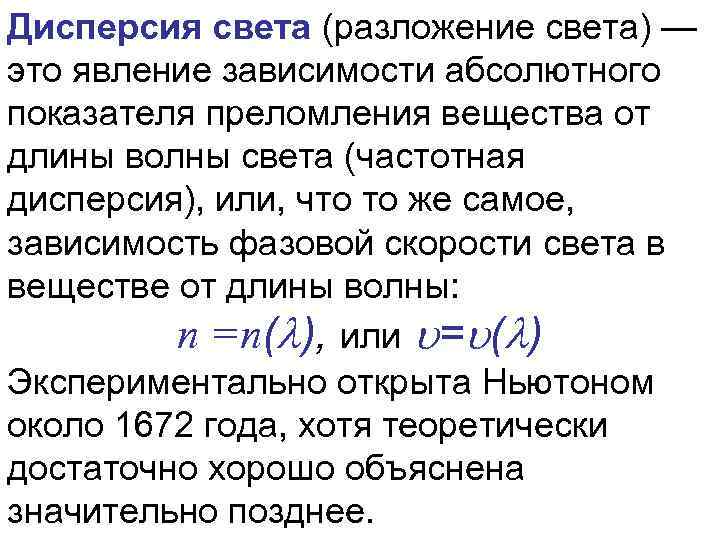

Дисперсия света (разложение света) — это явление зависимости абсолютного показателя преломления вещества от длины Дисперсия света (разложение света) — это явление зависимости абсолютного показателя преломления вещества от длины волны света (частотная дисперсия), или, что то же самое, зависимость фазовой скорости света в веществе от длины волны: n =n( ), или = ( ) Экспериментально открыта Ньютоном около 1672 года, хотя теоретически достаточно хорошо объяснена значительно позднее.

Один из самых наглядных примеров дисперсии — разложение белого света при прохождении его через Один из самых наглядных примеров дисперсии — разложение белого света при прохождении его через призму (опыт Ньютона). Сущностью явления дисперсии является неодинаковая скорость распространения лучей света c различной длиной волны в прозрачном веществе — оптической среде (тогда как в вакууме скорость света всегда одинакова, независимо от длины волны и следовательно цвета). Обычно чем больше частота волны, тем больше показатель преломления среды и меньше ее скорость света в ней:

Взаимодействие света с веществом Взаимодействие света с веществом

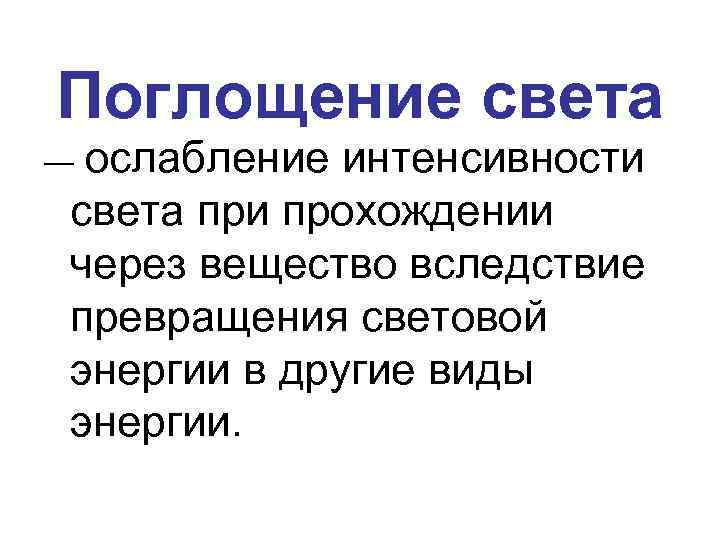

Поглощение света ― ослабление интенсивности света при прохождении через вещество вследствие превращения световой энергии Поглощение света ― ослабление интенсивности света при прохождении через вещество вследствие превращения световой энергии в другие виды энергии.

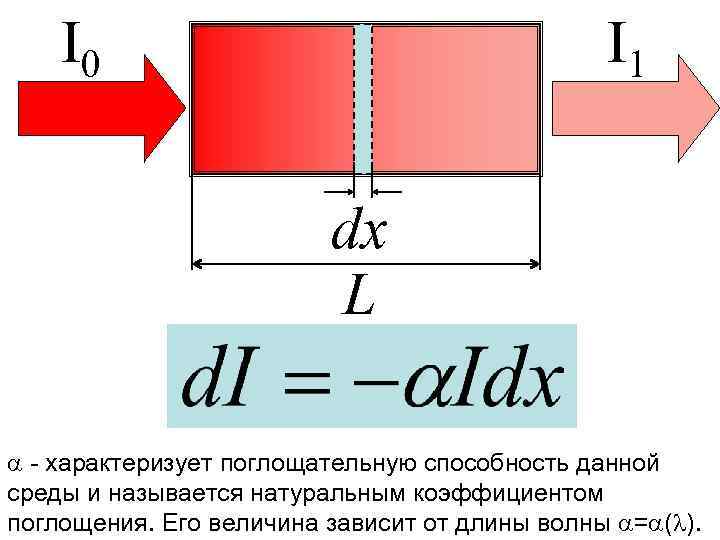

I 0 I 1 dx L - характеризует поглощательную способность данной среды и называется I 0 I 1 dx L - характеризует поглощательную способность данной среды и называется натуральным коэффициентом поглощения. Его величина зависит от длины волны = ( ).

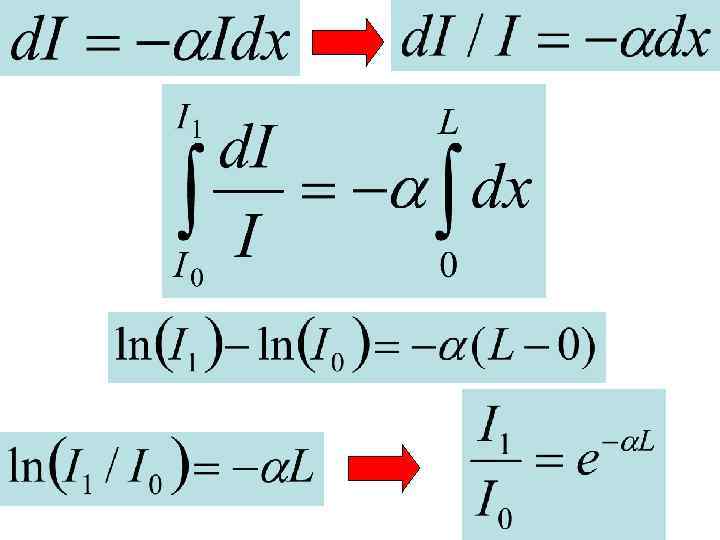

Закон Бугера-Ламберта I I 0 0 L х Закон Бугера-Ламберта I I 0 0 L х

Пьер Бугер (1698 — 1758) Иоганн Генрих Ламберт (1728 — 1777) Пьер Бугер (1698 — 1758) Иоганн Генрих Ламберт (1728 — 1777)

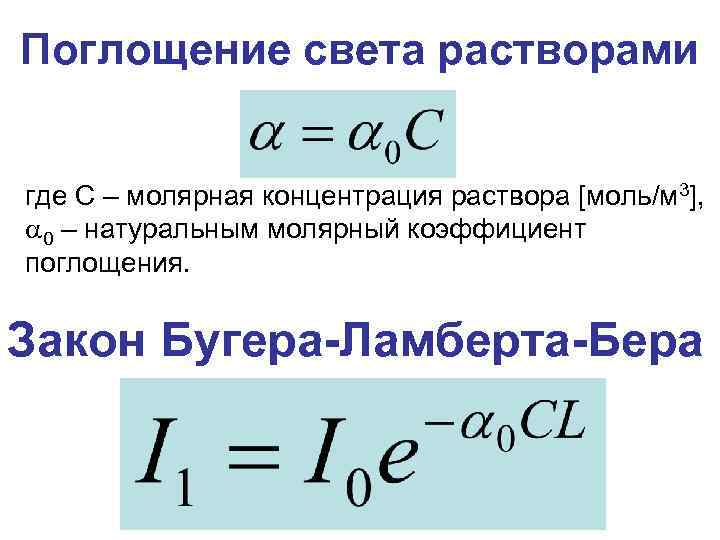

Поглощение света растворами где С – молярная концентрация раствора [моль/м 3], 0 – натуральным Поглощение света растворами где С – молярная концентрация раствора [моль/м 3], 0 – натуральным молярный коэффициент поглощения. Закон Бугера-Ламберта-Бера

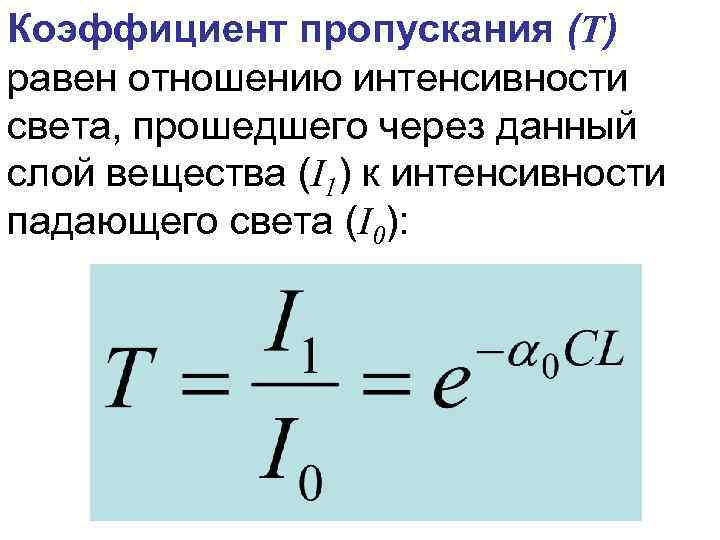

Коэффициент пропускания (Т) равен отношению интенсивности света, прошедшего через данный слой вещества (I 1) Коэффициент пропускания (Т) равен отношению интенсивности света, прошедшего через данный слой вещества (I 1) к интенсивности падающего света (I 0):

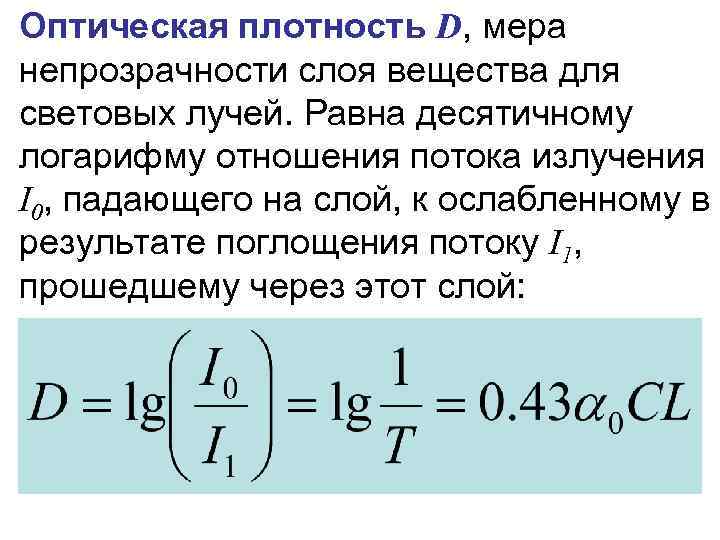

Оптическая плотность D, мера непрозрачности слоя вещества для световых лучей. Равна десятичному логарифму отношения Оптическая плотность D, мера непрозрачности слоя вещества для световых лучей. Равна десятичному логарифму отношения потока излучения I 0, падающего на слой, к ослабленному в результате поглощения потоку I 1, прошедшему через этот слой:

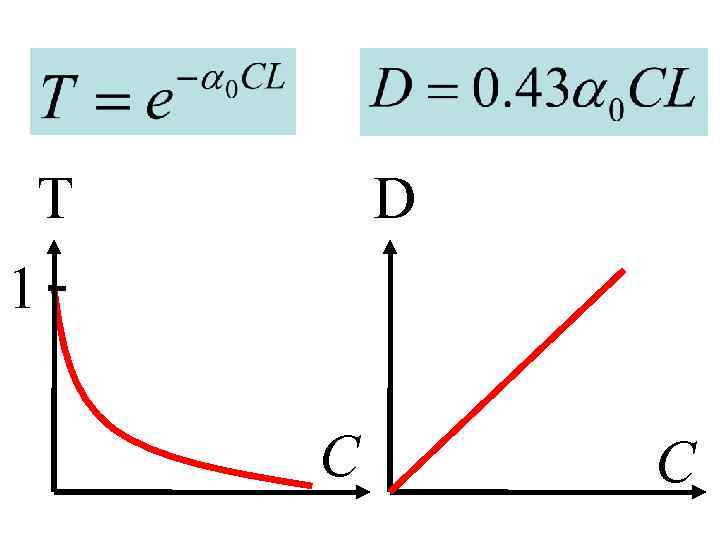

T D 1 C C T D 1 C C

Рассеяние света ― изменение характеристик светового потока при его взаимодействии с веществом. Этими характеристиками Рассеяние света ― изменение характеристик светового потока при его взаимодействии с веществом. Этими характеристиками могут быть пространственное распределение интенсивности, частотный спектр, поляризация света.

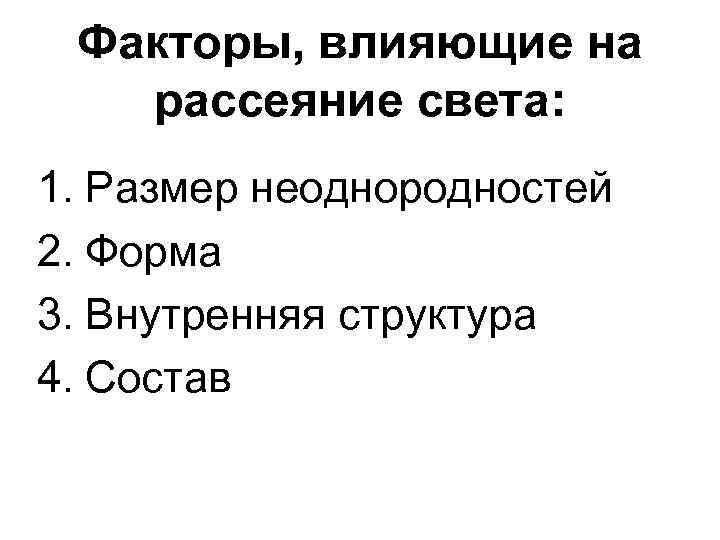

Факторы, влияющие на рассеяние света: 1. Размер неоднородностей 2. Форма 3. Внутренняя структура 4. Факторы, влияющие на рассеяние света: 1. Размер неоднородностей 2. Форма 3. Внутренняя структура 4. Состав

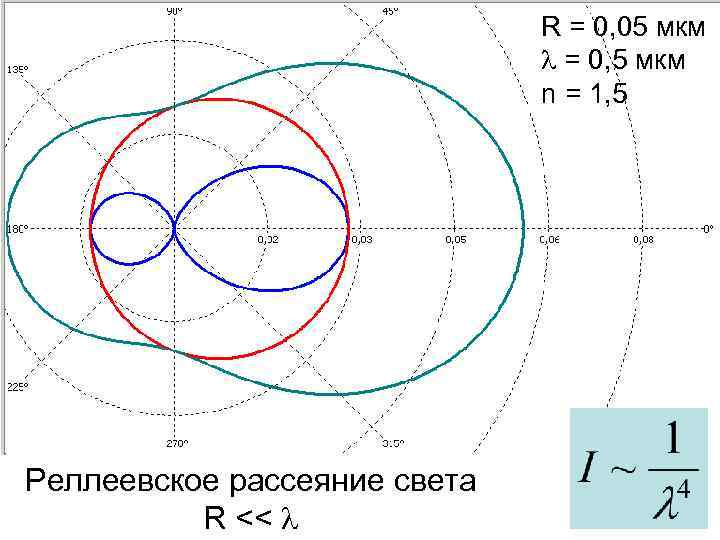

R = 0, 05 мкм = 0, 5 мкм n = 1, 5 Реллеевское R = 0, 05 мкм = 0, 5 мкм n = 1, 5 Реллеевское рассеяние света R <<

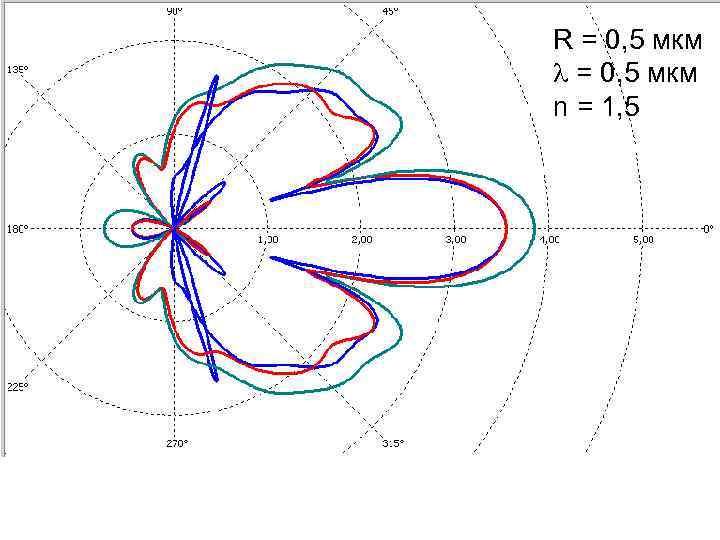

R = 0, 5 мкм n = 1, 5 R = 0, 5 мкм n = 1, 5

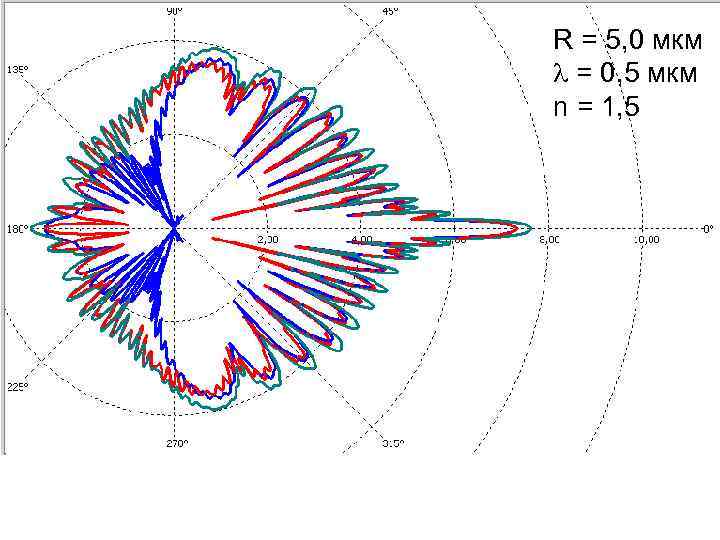

R = 5, 0 мкм = 0, 5 мкм n = 1, 5 R = 5, 0 мкм = 0, 5 мкм n = 1, 5

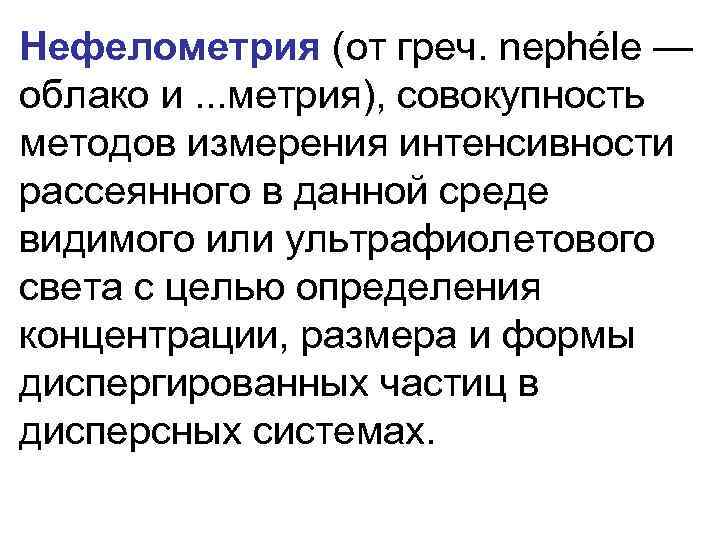

Нефелометрия (от греч. nephéle — облако и. . . метрия), совокупность методов измерения интенсивности Нефелометрия (от греч. nephéle — облако и. . . метрия), совокупность методов измерения интенсивности рассеянного в данной среде видимого или ультрафиолетового света с целью определения концентрации, размера и формы диспергированных частиц в дисперсных системах.

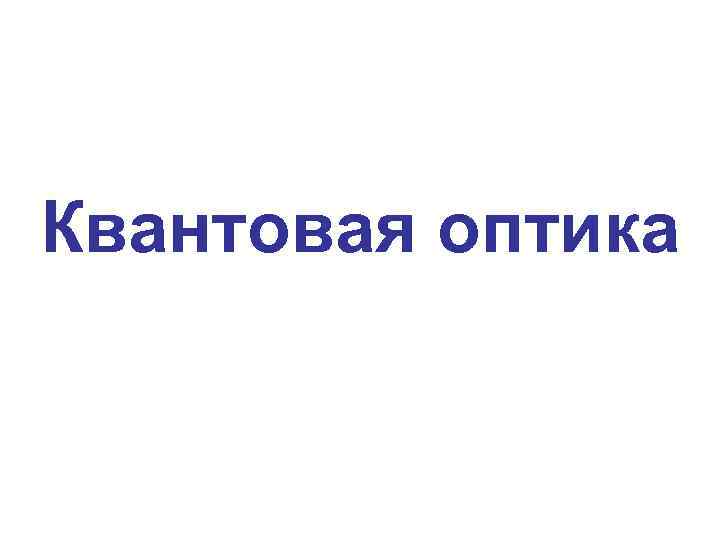

Квантовая оптика Квантовая оптика

 • Квантовой оптикой называют раздел оптики, занимающийся изучением явлений, в которых проявляются квантовые • Квантовой оптикой называют раздел оптики, занимающийся изучением явлений, в которых проявляются квантовые свойства света. • К таким явлениям относятся: тепловое излучение, фотоэффект, фотохимические процессы, вынужденное излучение (физика лазеров) и др.

Квантовые свойства света • Чтобы объяснить распределение энергии в спектре теплового излучения Планк допустил, Квантовые свойства света • Чтобы объяснить распределение энергии в спектре теплового излучения Планк допустил, что электромагнитные волны испускаются порциями (квантами). • Эйнштейн в 1905 г. пришел к выводу, что излучение не только испускается, но и распространяется и поглощается в виде квантов. Этот вывод позволил объяснить все экспериментальные факты (фотоэффект, эффект Комптона, и др. ), которые не могла объяснить классическая электродинамика, исходившая из волновых представлений о свойствах излучения.

Макс Карл Эрнст Людвиг Планк (1858 – 1947) Альберт Эйнштейн (1879 -1955) Макс Карл Эрнст Людвиг Планк (1858 – 1947) Альберт Эйнштейн (1879 -1955)

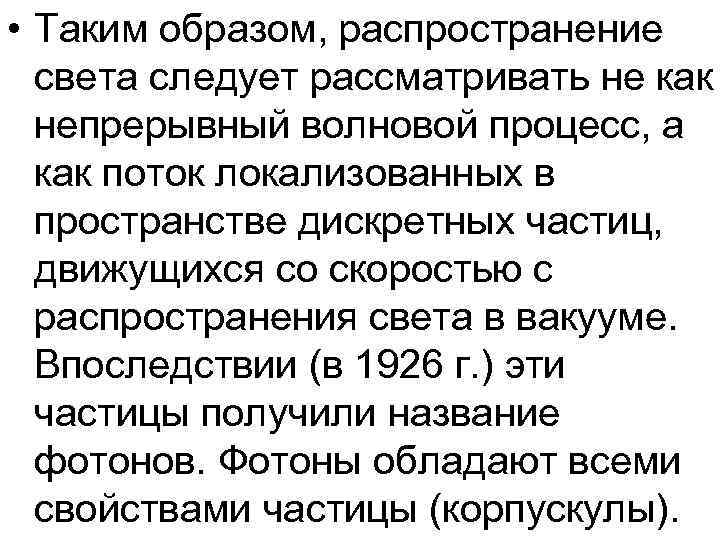

 • Таким образом, распространение света следует рассматривать не как непрерывный волновой процесс, а • Таким образом, распространение света следует рассматривать не как непрерывный волновой процесс, а как поток локализованных в пространстве дискретных частиц, движущихся со скоростью с распространения света в вакууме. Впоследствии (в 1926 г. ) эти частицы получили название фотонов. Фотоны обладают всеми свойствами частицы (корпускулы).

 • Энергия фотона: E=h где h - постоянная Планка (6, 6 10 -34 • Энергия фотона: E=h где h - постоянная Планка (6, 6 10 -34 Дж с) • Масса фотона: 2=h m=E/c 2 /c • Импульс фотона: p=E/c=h/λ

Электронвольт (сокращённо э. В или e. V) — внесистемная единица измерения энергии, широко используемая Электронвольт (сокращённо э. В или e. V) — внесистемная единица измерения энергии, широко используемая в атомной и квантовой физике. Один электронвольт равен энергии, которая необходима для переноса электрона в электростатическом поле между точками с разницей потенциалов в 1 В. Так как работа при переносе заряда q равна q. U (где U — разность потенциалов), а заряд электрона составляет − 1, 6× 10− 19 Кл то 1 э. В = 1, 6× 10− 19 Дж.

Спектроскопия Спектроскопия

СПЕКТРОСКОПИЯ (от лат. spectrum-образ, представление и греч. skopeo-смотрю) – раздел физики, изучающий спектры электромагнитного СПЕКТРОСКОПИЯ (от лат. spectrum-образ, представление и греч. skopeo-смотрю) – раздел физики, изучающий спектры электромагнитного излучения. Спектры возникают при переходах между уровнями энергии в атомах, молекулах и образованных из них макроскопических системах.

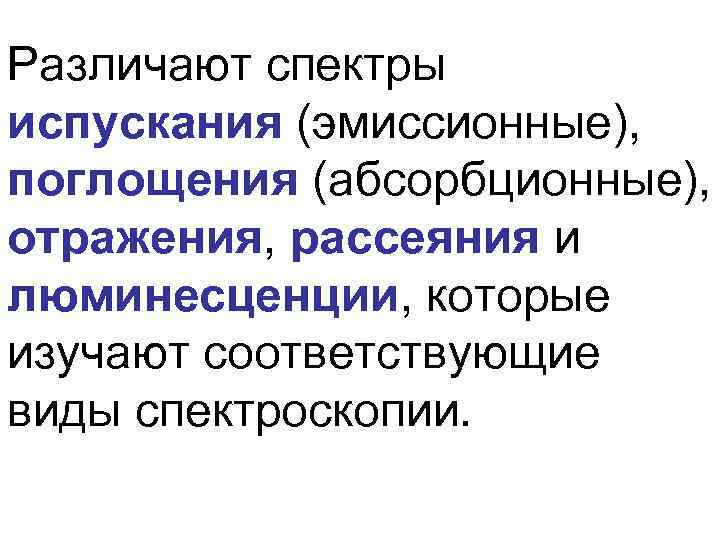

Различают спектры испускания (эмиссионные), поглощения (абсорбционные), отражения, рассеяния и люминесценции, которые изучают соответствующие виды Различают спектры испускания (эмиссионные), поглощения (абсорбционные), отражения, рассеяния и люминесценции, которые изучают соответствующие виды спектроскопии.

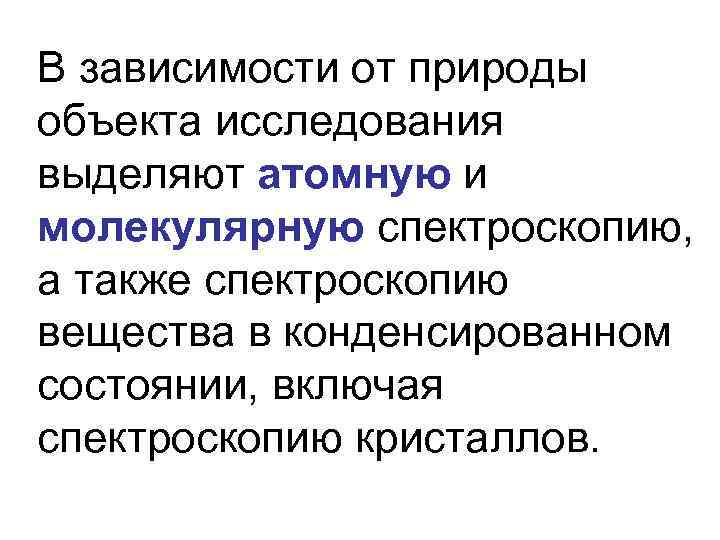

В зависимости от природы объекта исследования выделяют атомную и молекулярную спектроскопию, а также спектроскопию В зависимости от природы объекта исследования выделяют атомную и молекулярную спектроскопию, а также спектроскопию вещества в конденсированном состоянии, включая спектроскопию кристаллов.

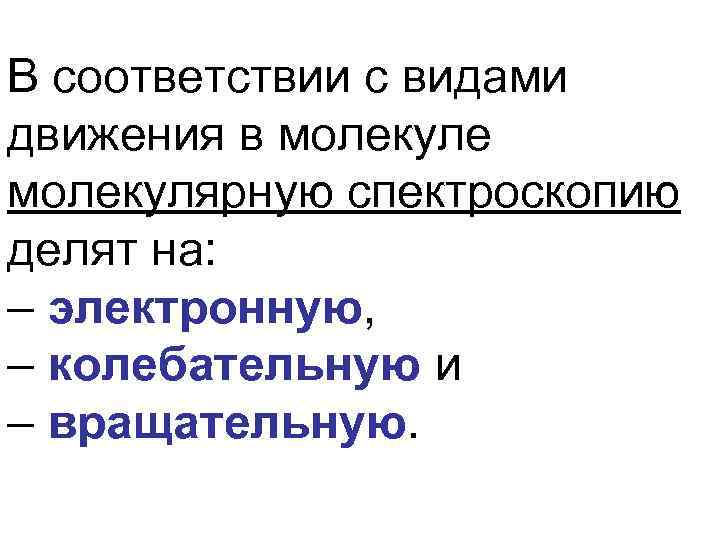

В соответствии с видами движения в молекуле молекулярную спектроскопию делят на: – электронную, – В соответствии с видами движения в молекуле молекулярную спектроскопию делят на: – электронную, – колебательную и – вращательную.

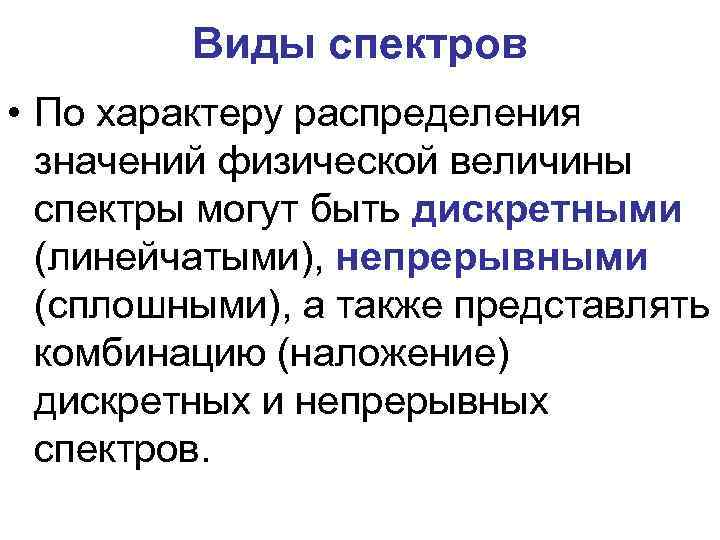

Виды спектров • По характеру распределения значений физической величины спектры могут быть дискретными (линейчатыми), Виды спектров • По характеру распределения значений физической величины спектры могут быть дискретными (линейчатыми), непрерывными (сплошными), а также представлять комбинацию (наложение) дискретных и непрерывных спектров.

Линейчатые (атомы) H Fe Полосатые (молекулы) Сплошные (нагретые тела) Линейчатые (атомы) H Fe Полосатые (молекулы) Сплошные (нагретые тела)

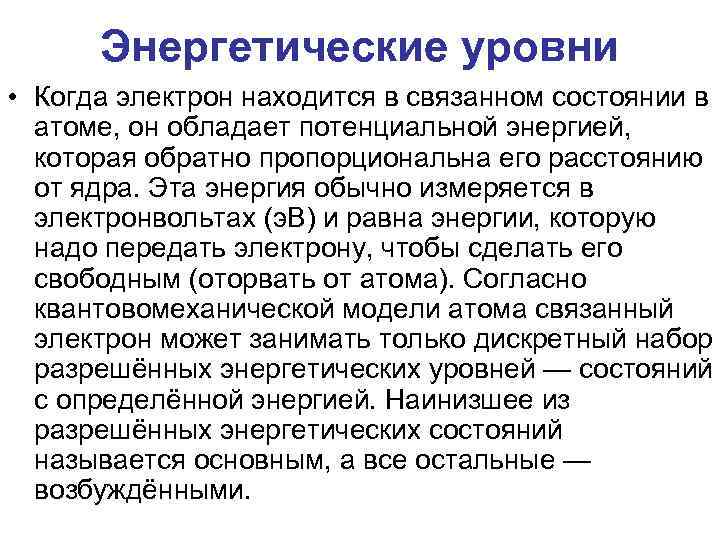

Энергетические уровни • Когда электрон находится в связанном состоянии в атоме, он обладает потенциальной Энергетические уровни • Когда электрон находится в связанном состоянии в атоме, он обладает потенциальной энергией, которая обратно пропорциональна его расстоянию от ядра. Эта энергия обычно измеряется в электронвольтах (э. В) и равна энергии, которую надо передать электрону, чтобы сделать его свободным (оторвать от атома). Согласно квантовомеханической модели атома связанный электрон может занимать только дискретный набор разрешённых энергетических уровней — состояний с определённой энергией. Наинизшее из разрешённых энергетических состояний называется основным, а все остальные — возбуждёнными.

Визуализация орбиталей атома водорода Визуализация орбиталей атома водорода

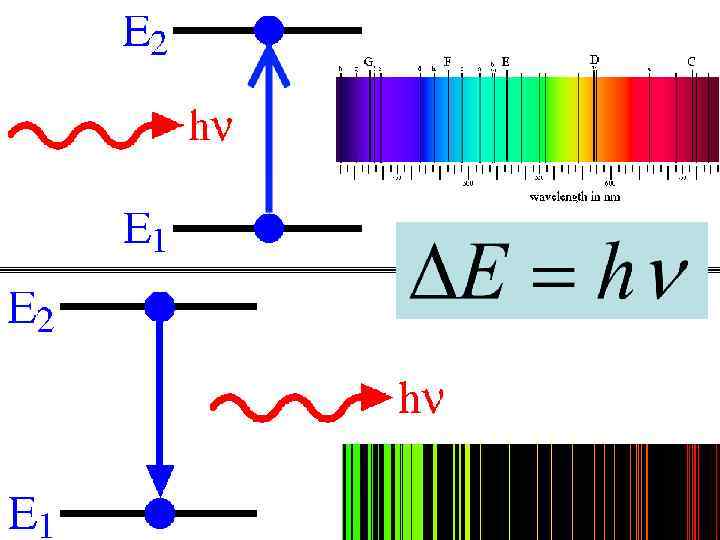

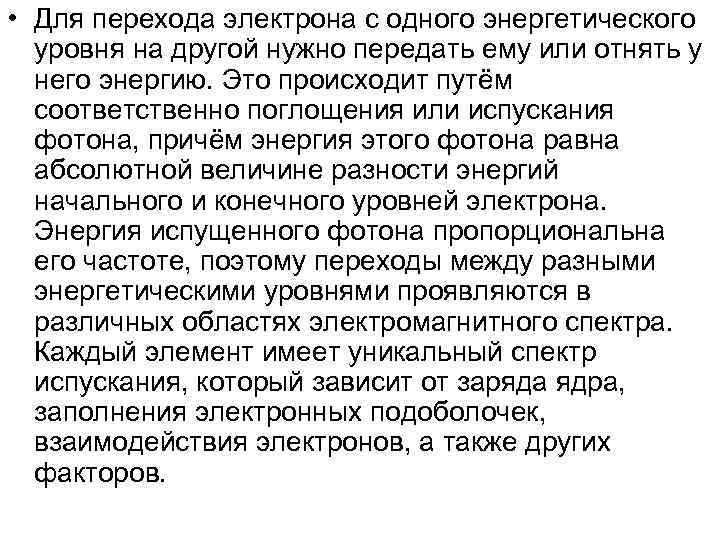

 • Для перехода электрона с одного энергетического уровня на другой нужно передать ему • Для перехода электрона с одного энергетического уровня на другой нужно передать ему или отнять у него энергию. Это происходит путём соответственно поглощения или испускания фотона, причём энергия этого фотона равна абсолютной величине разности энергий начального и конечного уровней электрона. Энергия испущенного фотона пропорциональна его частоте, поэтому переходы между разными энергетическими уровнями проявляются в различных областях электромагнитного спектра. Каждый элемент имеет уникальный спектр испускания, который зависит от заряда ядра, заполнения электронных подоболочек, взаимодействия электронов, а также других факторов.

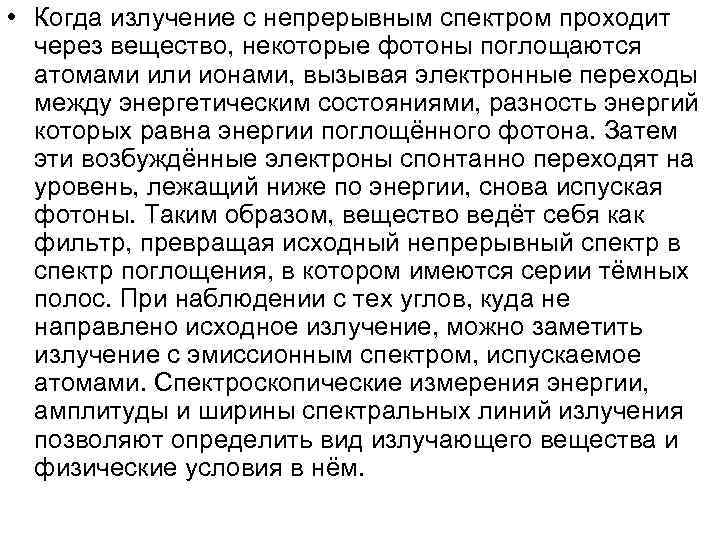

 • Когда излучение с непрерывным спектром проходит через вещество, некоторые фотоны поглощаются атомами • Когда излучение с непрерывным спектром проходит через вещество, некоторые фотоны поглощаются атомами или ионами, вызывая электронные переходы между энергетическим состояниями, разность энергий которых равна энергии поглощённого фотона. Затем эти возбуждённые электроны спонтанно переходят на уровень, лежащий ниже по энергии, снова испуская фотоны. Таким образом, вещество ведёт себя как фильтр, превращая исходный непрерывный спектр в спектр поглощения, в котором имеются серии тёмных полос. При наблюдении с тех углов, куда не направлено исходное излучение, можно заметить излучение с эмиссионным спектром, испускаемое атомами. Спектроскопические измерения энергии, амплитуды и ширины спектральных линий излучения позволяют определить вид излучающего вещества и физические условия в нём.

Нильс Хенрик Давид Бор (1885 -1962) Нильс Хенрик Давид Бор (1885 -1962)

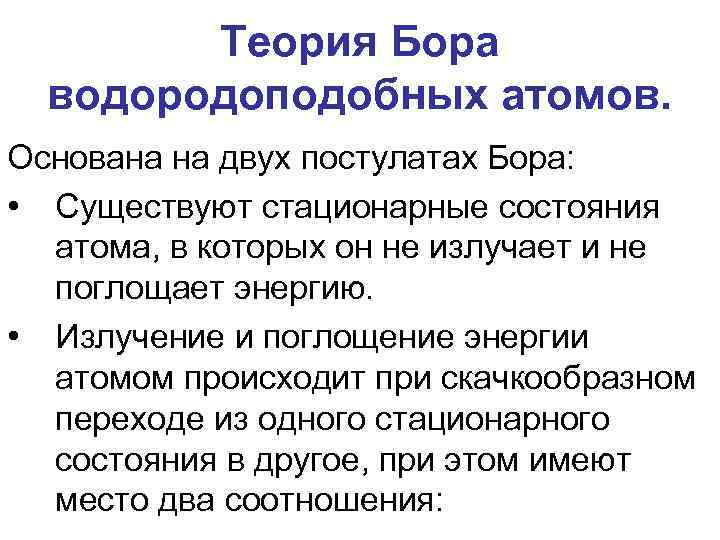

Теория Бора водородоподобных атомов. Основана на двух постулатах Бора: • Существуют стационарные состояния атома, Теория Бора водородоподобных атомов. Основана на двух постулатах Бора: • Существуют стационарные состояния атома, в которых он не излучает и не поглощает энергию. • Излучение и поглощение энергии атомом происходит при скачкообразном переходе из одного стационарного состояния в другое, при этом имеют место два соотношения:

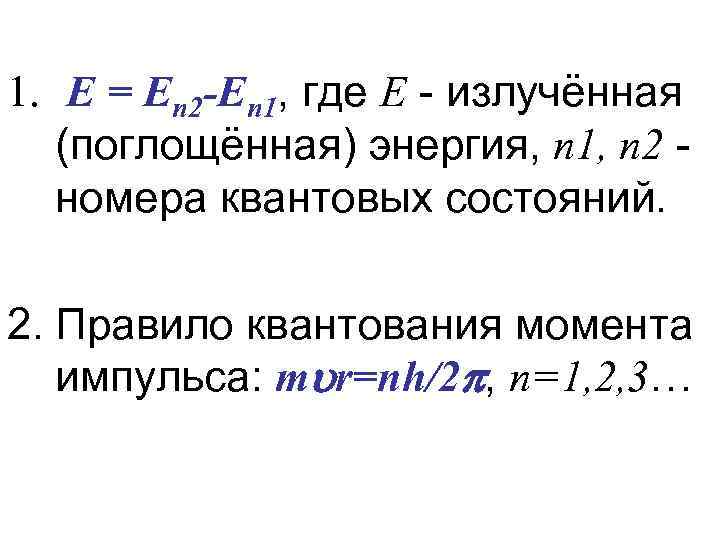

1. E = En 2 -En 1, где E - излучённая (поглощённая) энергия, n 1. E = En 2 -En 1, где E - излучённая (поглощённая) энергия, n 1, n 2 номера квантовых состояний. 2. Правило квантования момента импульса: m r=nh/2 , n=1, 2, 3…

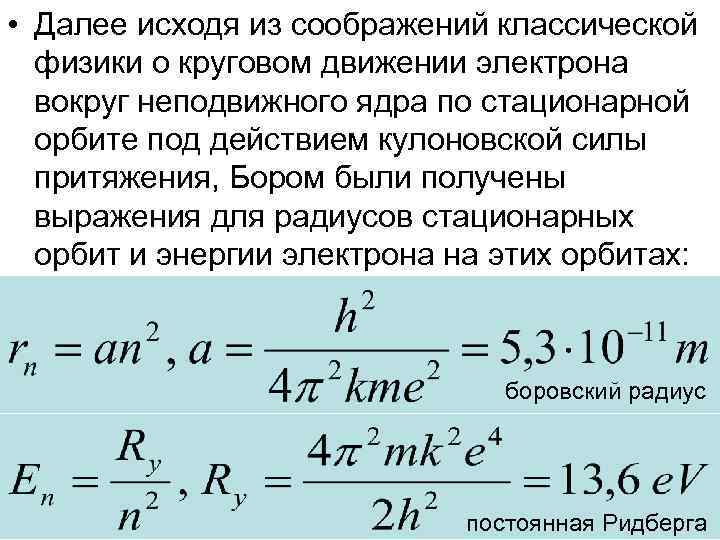

 • Далее исходя из соображений классической физики о круговом движении электрона вокруг неподвижного • Далее исходя из соображений классической физики о круговом движении электрона вокруг неподвижного ядра по стационарной орбите под действием кулоновской силы притяжения, Бором были получены выражения для радиусов стационарных орбит и энергии электрона на этих орбитах: боровский радиус постоянная Ридберга

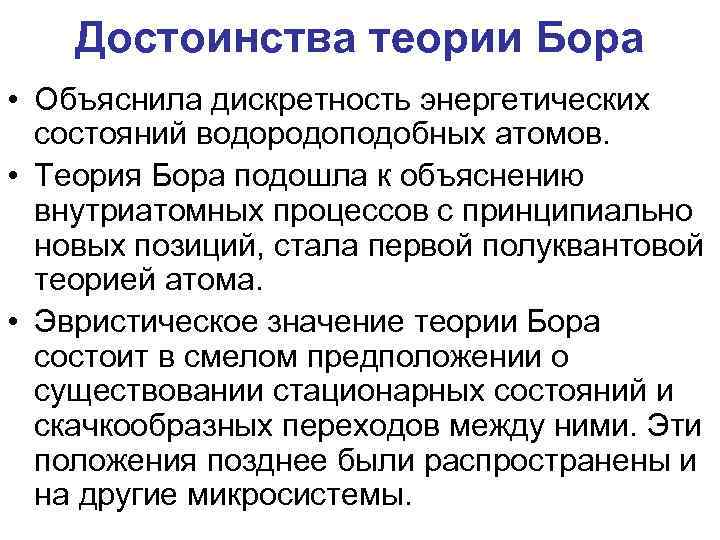

Достоинства теории Бора • Объяснила дискретность энергетических состояний водородоподобных атомов. • Теория Бора подошла Достоинства теории Бора • Объяснила дискретность энергетических состояний водородоподобных атомов. • Теория Бора подошла к объяснению внутриатомных процессов с принципиально новых позиций, стала первой полуквантовой теорией атома. • Эвристическое значение теории Бора состоит в смелом предположении о существовании стационарных состояний и скачкообразных переходов между ними. Эти положения позднее были распространены и на другие микросистемы.

Недостатки теории Бора • Не смогла объяснить интенсивность спектральных линий. • Справедлива только для Недостатки теории Бора • Не смогла объяснить интенсивность спектральных линий. • Справедлива только для водородоподобных атомов и не работает для атомов, следующих за ним в таблице Менделеева. • Теория Бора логически противоречива: не является ни классической, ни квантовой. В системе двух уравнений, лежащих в её основе, одно — уравнение движения электрона — классическое, другое — уравнение квантования орбит — квантовое.

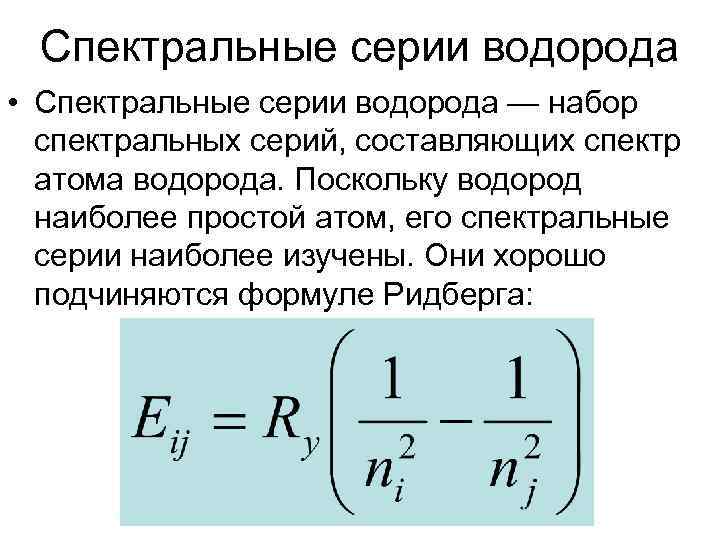

Спектральные серии водорода • Спектральные серии водорода — набор спектральных серий, составляющих спектр атома Спектральные серии водорода • Спектральные серии водорода — набор спектральных серий, составляющих спектр атома водорода. Поскольку водород наиболее простой атом, его спектральные серии наиболее изучены. Они хорошо подчиняются формуле Ридберга:

Серия Название серии n → 1 n=3 (-1, 51 э. В) n → 2 Серия Название серии n → 1 n=3 (-1, 51 э. В) n → 2 Бальмера (H) n → 3 Пашена (P) n → 4 Брекета (B) n → 5 n=4 (-0, 85 э. В) Лаймана (Ly) Пфунда (Pf) n=2 (-3, 40 э. В) 656 нм 482 нм n=1 (-13, 6 э. В) 434 нм 410 нм

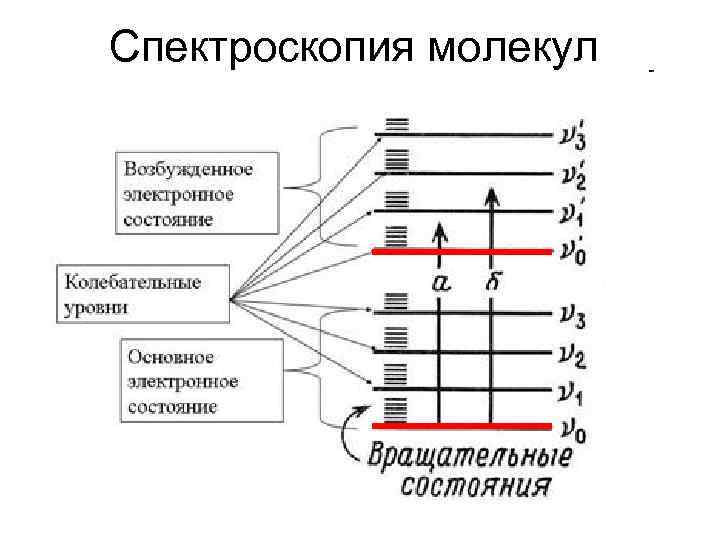

Спектроскопия молекул Спектроскопия молекул

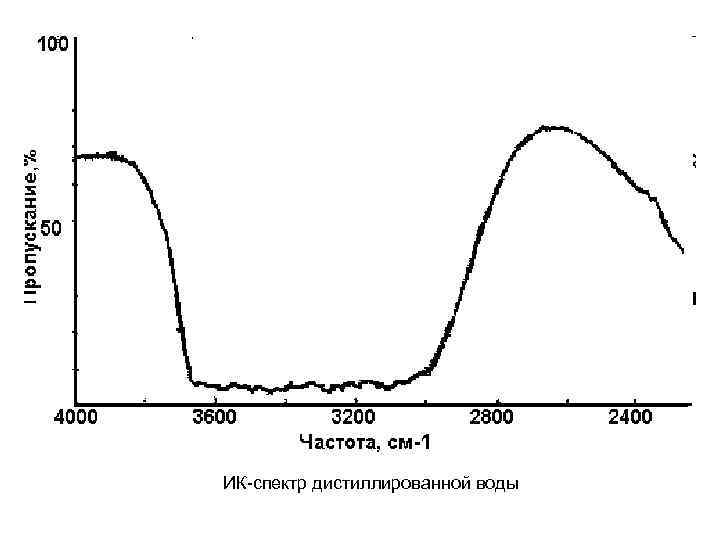

ИК-спектр дистиллированной воды ИК-спектр дистиллированной воды

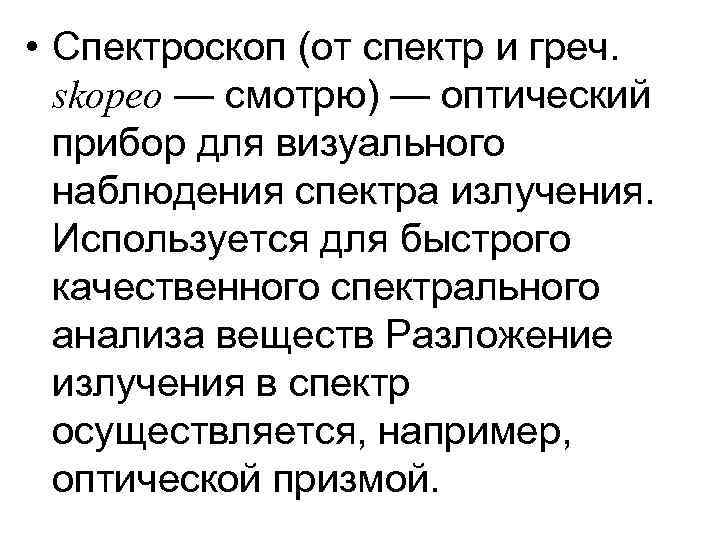

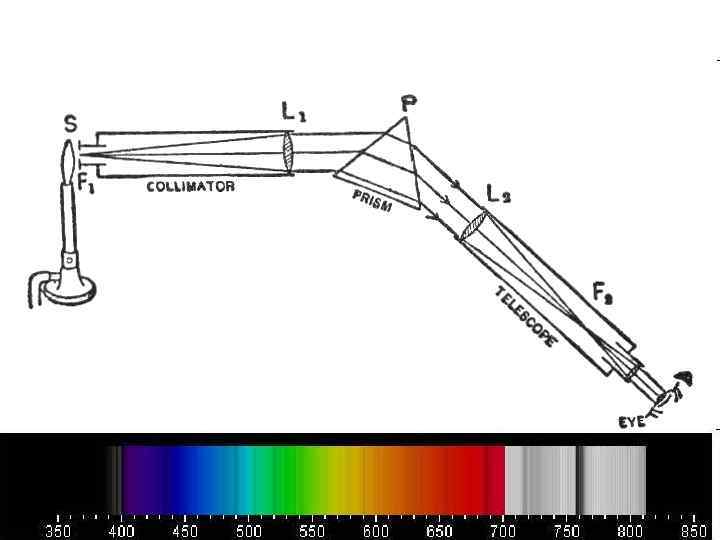

 • Спектроскоп (от спектр и греч. skopeo — смотрю) — оптический прибор для • Спектроскоп (от спектр и греч. skopeo — смотрю) — оптический прибор для визуального наблюдения спектра излучения. Используется для быстрого качественного спектрального анализа веществ Разложение излучения в спектр осуществляется, например, оптической призмой.

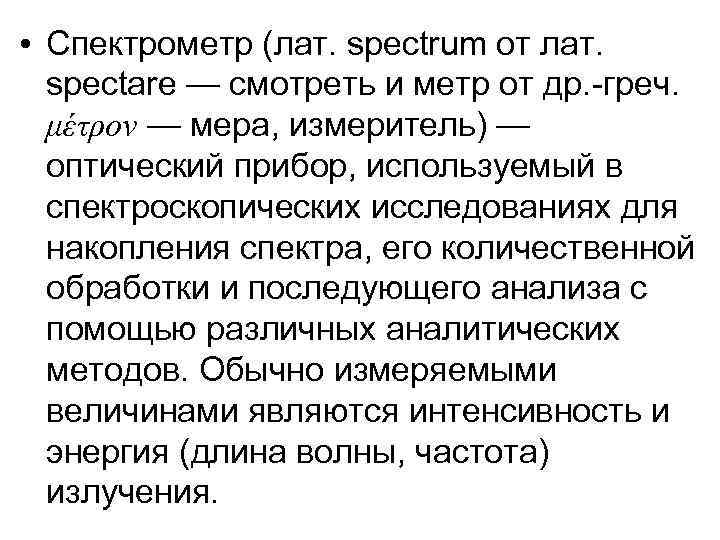

 • Спектрометр (лат. spectrum от лат. spectare — смотреть и метр от др. • Спектрометр (лат. spectrum от лат. spectare — смотреть и метр от др. -греч. μέτρον — мера, измеритель) — оптический прибор, используемый в спектроскопических исследованиях для накопления спектра, его количественной обработки и последующего анализа с помощью различных аналитических методов. Обычно измеряемыми величинами являются интенсивность и энергия (длина волны, частота) излучения.

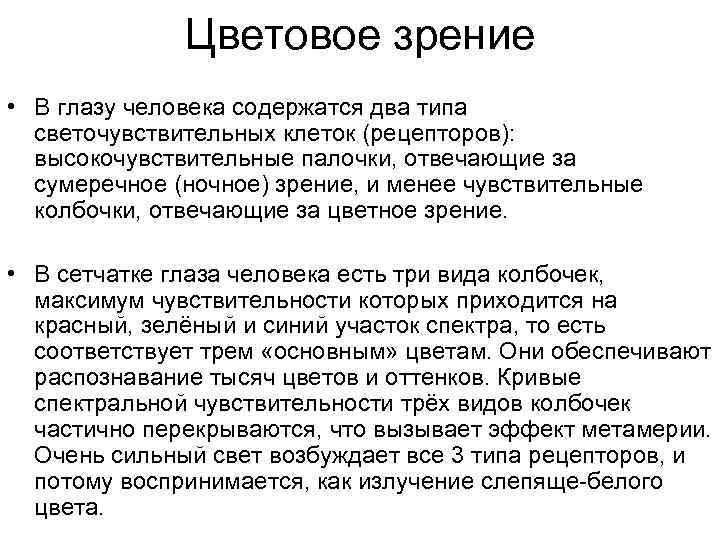

Цветовое зрение • В глазу человека содержатся два типа светочувствительных клеток (рецепторов): высокочувствительные палочки, Цветовое зрение • В глазу человека содержатся два типа светочувствительных клеток (рецепторов): высокочувствительные палочки, отвечающие за сумеречное (ночное) зрение, и менее чувствительные колбочки, отвечающие за цветное зрение. • В сетчатке глаза человека есть три вида колбочек, максимум чувствительности которых приходится на красный, зелёный и синий участок спектра, то есть соответствует трем «основным» цветам. Они обеспечивают распознавание тысяч цветов и оттенков. Кривые спектральной чувствительности трёх видов колбочек частично перекрываются, что вызывает эффект метамерии. Очень сильный свет возбуждает все 3 типа рецепторов, и потому воспринимается, как излучение слепяще-белого цвета.

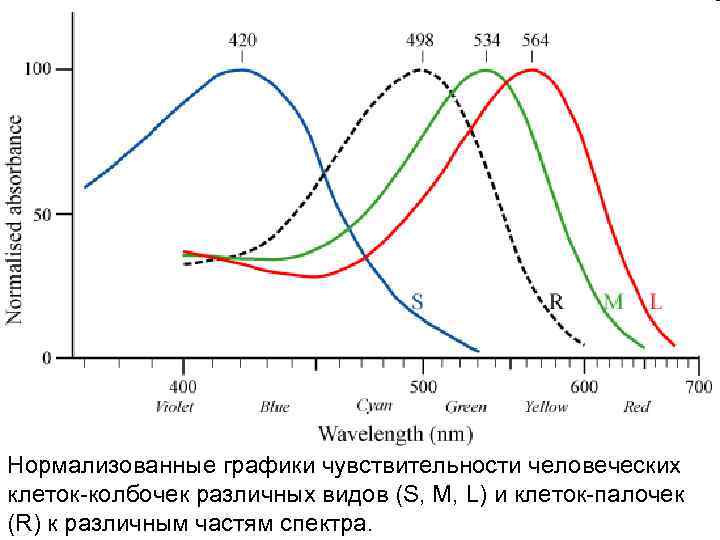

Нормализованные графики чувствительности человеческих клеток-колбочек различных видов (S, M, L) и клеток-палочек (R) к Нормализованные графики чувствительности человеческих клеток-колбочек различных видов (S, M, L) и клеток-палочек (R) к различным частям спектра.
