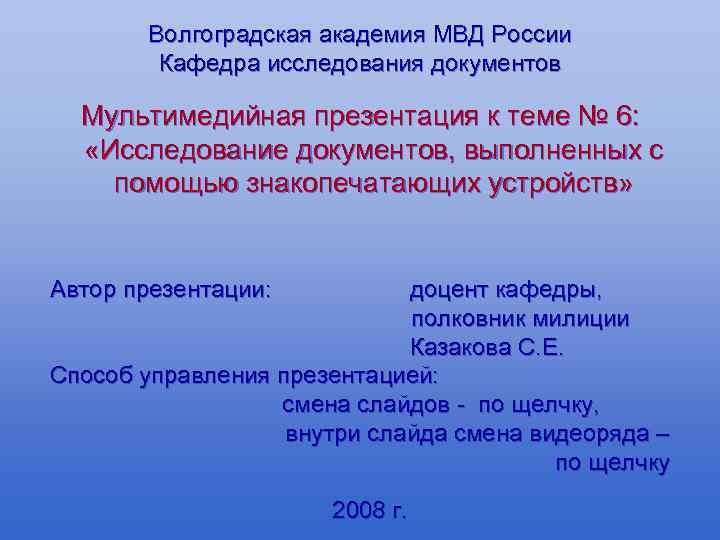

Волгоградская академия МВД России Кафедра исследования документов Мультимедийная презентация к теме № 6: «Исследование документов, выполненных с помощью знакопечатающих устройств» Автор презентации: доцент кафедры, полковник милиции Казакова С. Е. Способ управления презентацией: смена слайдов - по щелчку, внутри слайда смена видеоряда – по щелчку 2008 г.

ПЛАН ЛЕКЦИИ 1. Пишущие машины. Классификация, устройство, особенности конструкции механических, электромеханических и безрычажных пишущих машин. 2. Общие признаки пишущих машин. Технические приемы их определения по машинописному тексту. 3. Частные признаки механизма и шрифта пишущей машины. 4. Диагностическое исследование: методика отождествления пишущих машин по машинописным текстам. 5. Методика идентификации пишущих машин по машинописным текстам. 6. Неидентификационные вопросы, решаемые при исследовании машинописных документов. Гиперссылка – позволяет, при нажатии на вопрос плана лекции, сразу попасть в нужный раздел презентации. Нажатие на данную кнопку позволяет вернуться к плану презентации или закончить ее демонстрацию.

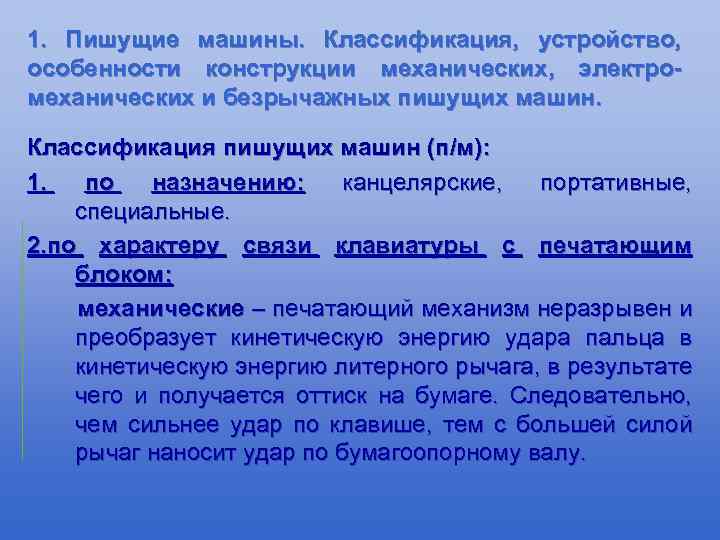

1. Пишущие машины. Классификация, устройство, особенности конструкции механических, электромеханических и безрычажных пишущих машин. Классификация пишущих машин (п/м): 1. по назначению: канцелярские, портативные, специальные. 2. по характеру связи клавиатуры с печатающим блоком: механические – печатающий механизм неразрывен и преобразует кинетическую энергию удара пальца в кинетическую энергию литерного рычага, в результате чего и получается оттиск на бумаге. Следовательно, чем сильнее удар по клавише, тем с большей силой рычаг наносит удар по бумагоопорному валу.

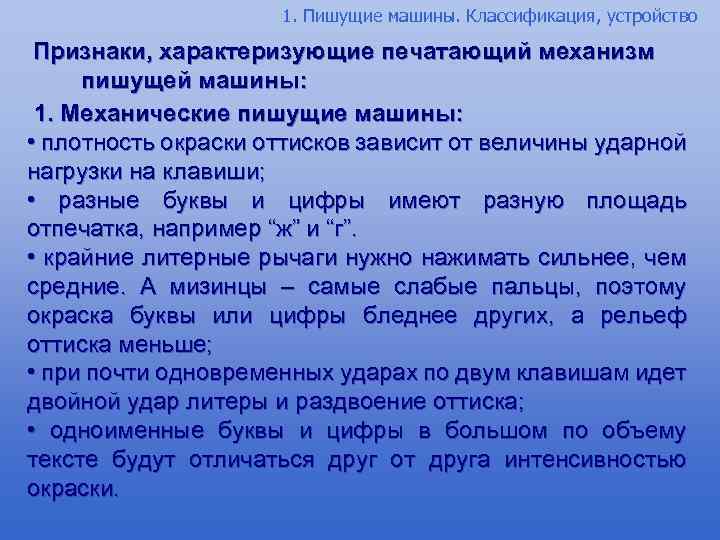

1. Пишущие машины. Классификация, устройство Признаки, характеризующие печатающий механизм пишущей машины: 1. Механические пишущие машины: • плотность окраски оттисков зависит от величины ударной нагрузки на клавиши; • разные буквы и цифры имеют разную площадь отпечатка, например “ж” и “г”. • крайние литерные рычаги нужно нажимать сильнее, чем средние. А мизинцы – самые слабые пальцы, поэтому окраска буквы или цифры бледнее других, а рельеф оттиска меньше; • при почти одновременных ударах по двум клавишам идет двойной удар литеры и раздвоение оттиска; • одноименные буквы и цифры в большом по объему тексте будут отличаться друг от друга интенсивностью окраски.

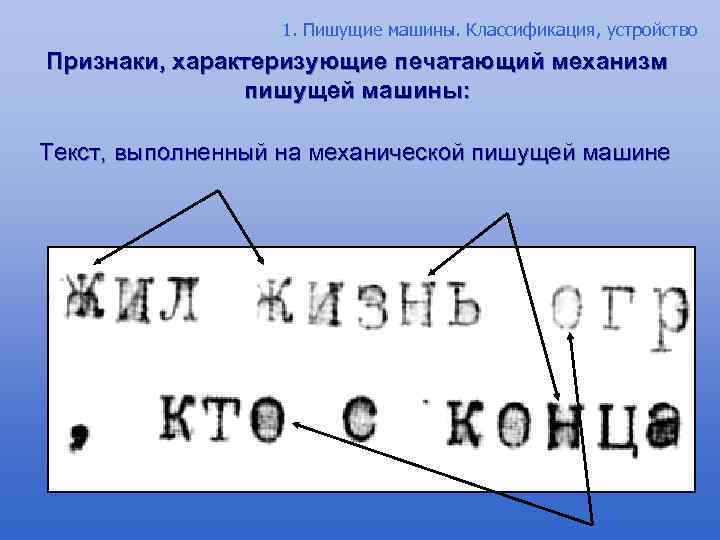

1. Пишущие машины. Классификация, устройство Признаки, характеризующие печатающий механизм пишущей машины: Текст, выполненный на механической пишущей машине

1. Пишущие машины. Классификация, устройство 2. Электро-механические - печатающий механизм имеет разрыв, так как состоит из двух звеньев: 1) клавишного механизма и 2) механизма литерных рычагов, который приводится в работу от электродвигателя и осуществляет процесс печатания независимо от силы нажатия на клавишу. Признаки: • процесс удара не влияет на давление литер на бумагу и, следовательно, будет наблюдаться равномерность окраски оттисков различных букв с одинаковой графической площадью и одинаковая степень деформации бумаги; • литерный рычаг под влиянием возвратной пружины после удара по валу беспрепятственно возвращается назад и в тексте исключаются раздвоенные оттиски.

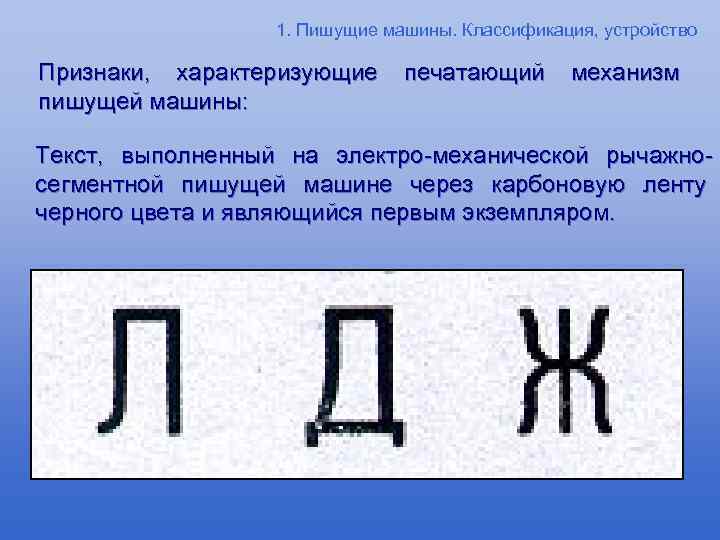

1. Пишущие машины. Классификация, устройство Признаки, характеризующие пишущей машины: печатающий механизм Текст, выполненный на электро-механической рычажносегментной пишущей машине через карбоновую ленту черного цвета и являющийся первым экземпляром.

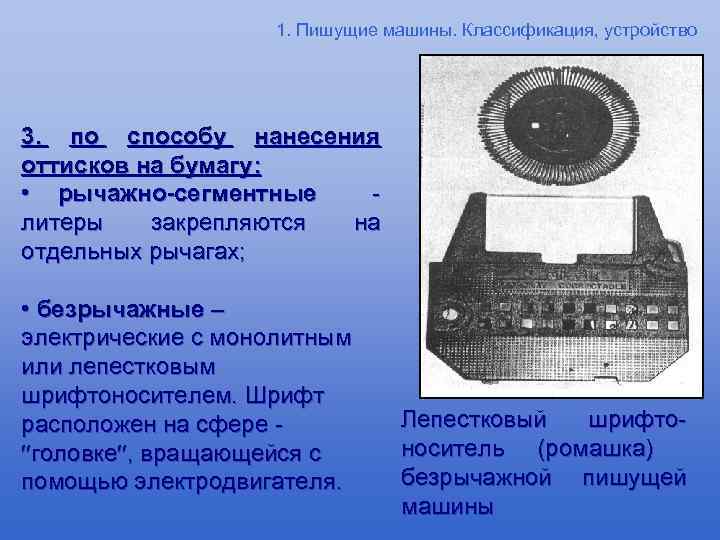

1. Пишущие машины. Классификация, устройство 3. по способу нанесения оттисков на бумагу: • рычажно-сегментные литеры закрепляются на отдельных рычагах; • безрычажные – электрические с монолитным или лепестковым шрифтоносителем. Шрифт расположен на сфере головке , вращающейся с помощью электродвигателя. Лепестковый шрифтоноситель (ромашка) безрычажной пишущей машины

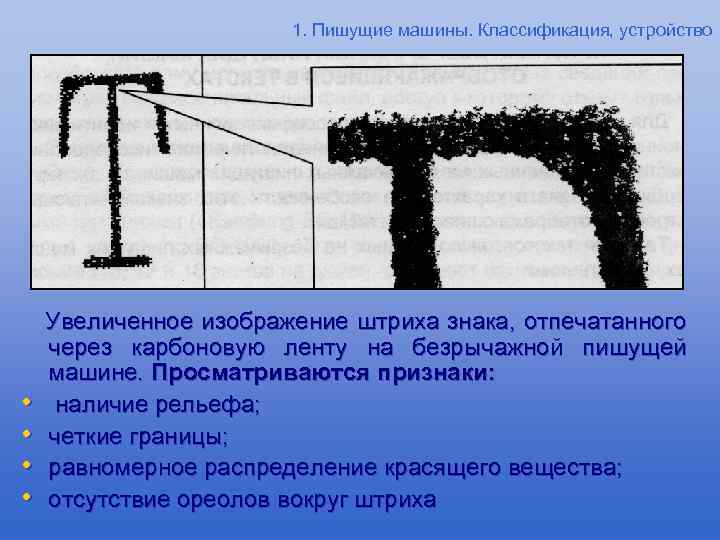

1. Пишущие машины. Классификация, устройство • • Увеличенное изображение штриха знака, отпечатанного через карбоновую ленту на безрычажной пишущей машине. Просматриваются признаки: наличие рельефа; четкие границы; равномерное распределение красящего вещества; отсутствие ореолов вокруг штриха

1. Пишущие машины. Классификация, устройство Установление факта исполнения исследуемого документа машинописным способом определяется: • путем изучения распределения красящего вещества и рельефа в знаках; • путем изучения топографического размещения текста и одноименных знаков, их конфигурации. Микроскопические признаки выполнения текста через текстильную машинописную ленту при увеличении 32 х: • красящее вещество проникает в толщу бумаги; • просматривается структура основы машинописной ленты в виде точечных отложений красящего вещества; • края штрихов четкие, ровные, без ореолов. При копировании на полихлорвиниловую пленку (ПХВ или ПВХ) с органическими растворителями получают окрашенные оттиски штрихов.

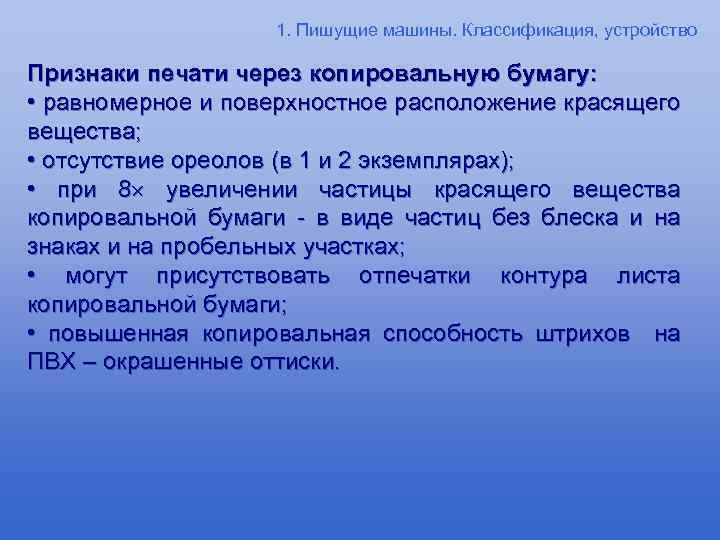

1. Пишущие машины. Классификация, устройство Признаки печати через копировальную бумагу: • равномерное и поверхностное расположение красящего вещества; • отсутствие ореолов (в 1 и 2 экземплярах); • при 8 увеличении частицы красящего вещества копировальной бумаги - в виде частиц без блеска и на знаках и на пробельных участках; • могут присутствовать отпечатки контура листа копировальной бумаги; • повышенная копировальная способность штрихов на ПВХ – окрашенные оттиски.

1. Пишущие машины. Классификация, устройство Микроскопические признаки выполнения текста через текстильную ленту Микроскопические признаки выполнения текста через копировальную бумагу

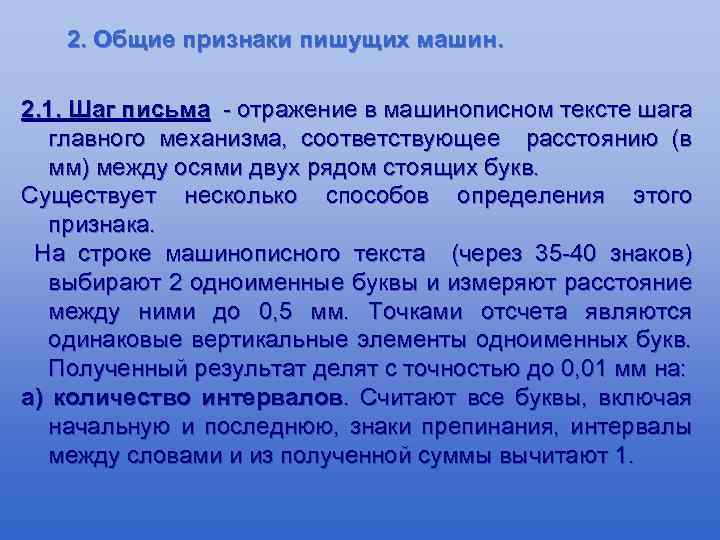

2. Общие признаки пишущих машин. 2. 1. Шаг письма - отражение в машинописном тексте шага главного механизма, соответствующее расстоянию (в мм) между осями двух рядом стоящих букв. Существует несколько способов определения этого признака. На строке машинописного текста (через 35 -40 знаков) выбирают 2 одноименные буквы и измеряют расстояние между ними до 0, 5 мм. Точками отсчета являются одинаковые вертикальные элементы одноименных букв. Полученный результат делят с точностью до 0, 01 мм на: а) количество интервалов. Считают все буквы, включая начальную и последнюю, знаки препинания, интервалы между словами и из полученной суммы вычитают 1.

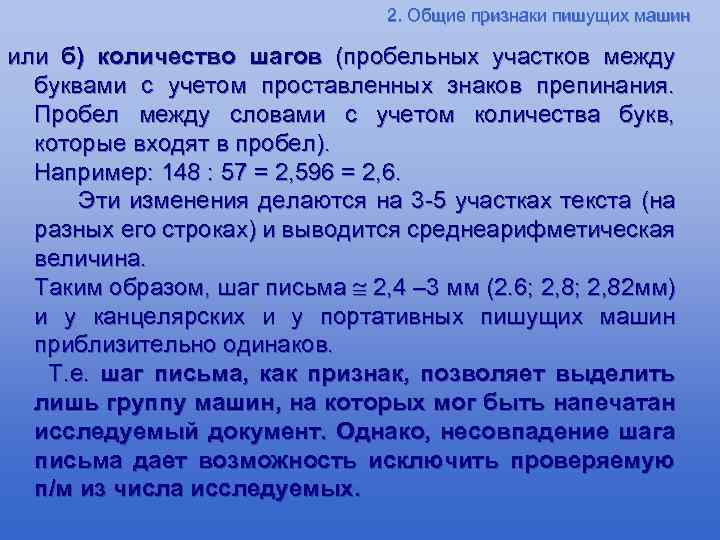

2. Общие признаки пишущих машин или б) количество шагов (пробельных участков между буквами с учетом проставленных знаков препинания. Пробел между словами с учетом количества букв, которые входят в пробел). Например: 148 : 57 = 2, 596 = 2, 6. Эти изменения делаются на 3 -5 участках текста (на разных его строках) и выводится среднеарифметическая величина. Таким образом, шаг письма 2, 4 – 3 мм (2. 6; 2, 82 мм) и у канцелярских и у портативных пишущих машин приблизительно одинаков. Т. е. шаг письма, как признак, позволяет выделить лишь группу машин, на которых мог быть напечатан исследуемый документ. Однако, несовпадение шага письма дает возможность исключить проверяемую п/м из числа исследуемых.

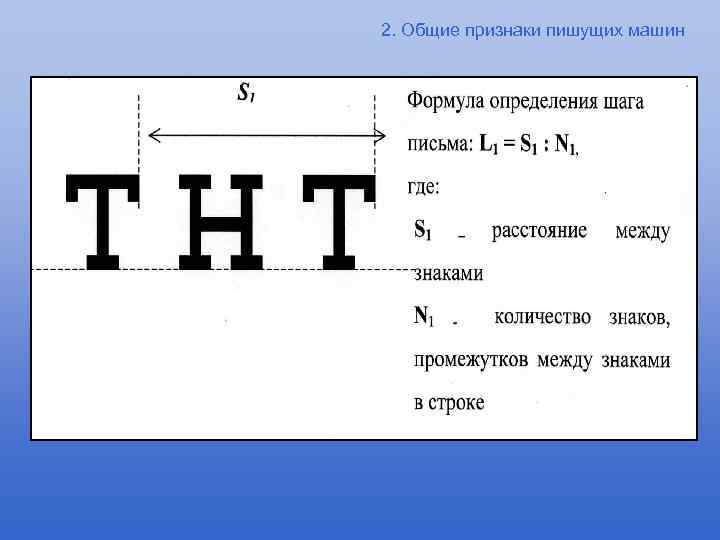

2. Общие признаки пишущих машин

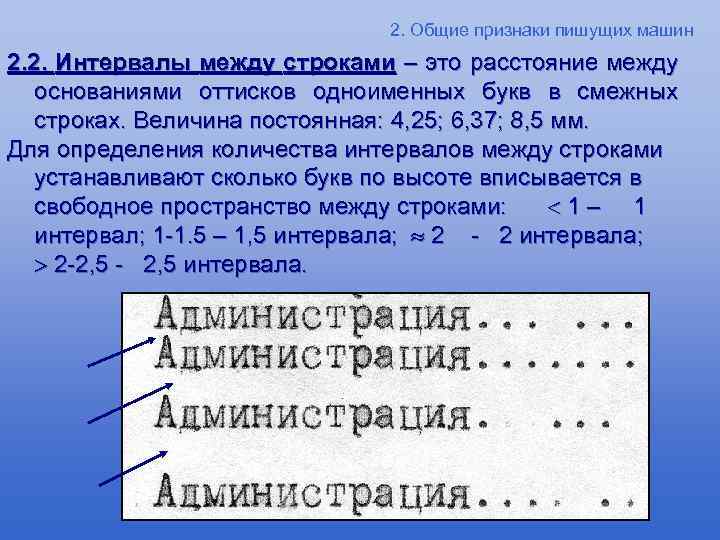

2. Общие признаки пишущих машин 2. 2. Интервалы между строками – это расстояние между основаниями оттисков одноименных букв в смежных строках. Величина постоянная: 4, 25; 6, 37; 8, 5 мм. Для определения количества интервалов между строками устанавливают сколько букв по высоте вписывается в свободное пространство между строками: 1– 1 интервал; 1 -1. 5 – 1, 5 интервала; 2 - 2 интервала; 2 -2, 5 - 2, 5 интервала.

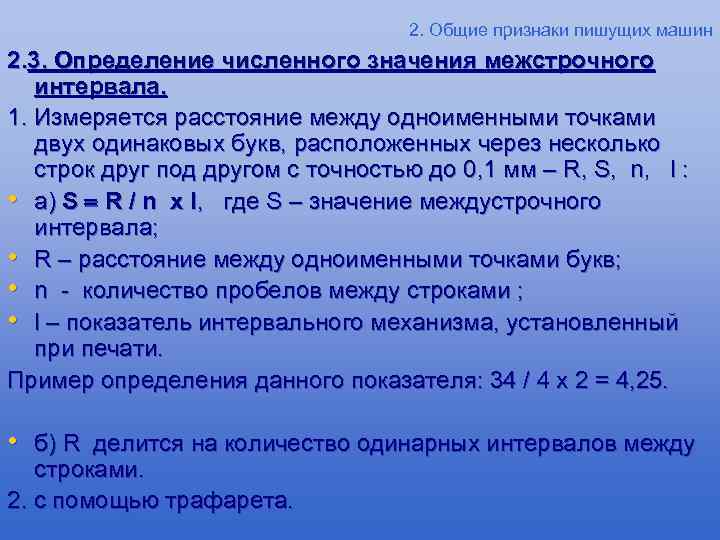

2. Общие признаки пишущих машин 2. 3. Определение численного значения межстрочного интервала. 1. Измеряется расстояние между одноименными точками двух одинаковых букв, расположенных через несколько строк друг под другом с точностью до 0, 1 мм – R, S, n, l : • а) S R / n х l, где S – значение междустрочного интервала; • R – расстояние между одноименными точками букв; • n - количество пробелов между строками ; • l – показатель интервального механизма, установленный при печати. Пример определения данного показателя: 34 / 4 х 2 = 4, 25. • б) R делится на количество одинарных интервалов между строками. 2. с помощью трафарета.

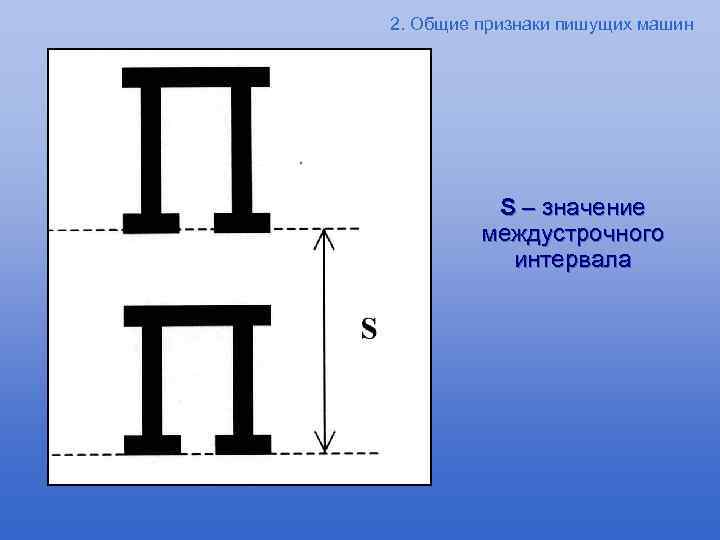

2. Общие признаки пишущих машин S – значение междустрочного интервала

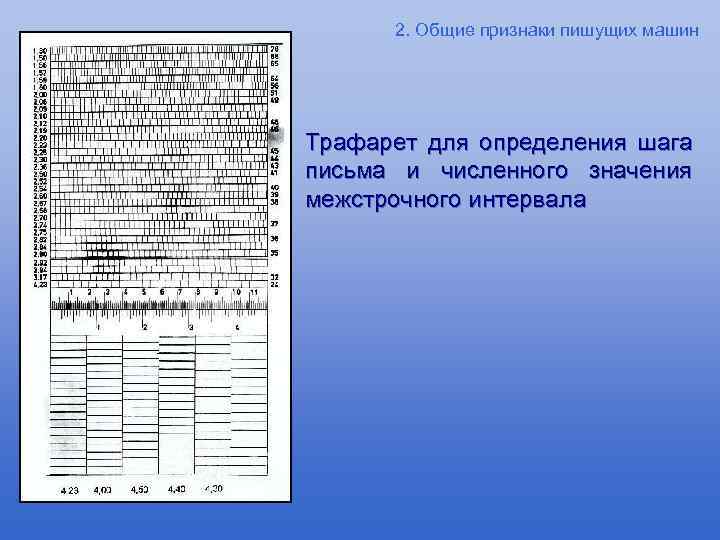

2. Общие признаки пишущих машин Трафарет для определения шага письма и численного значения межстрочного интервала

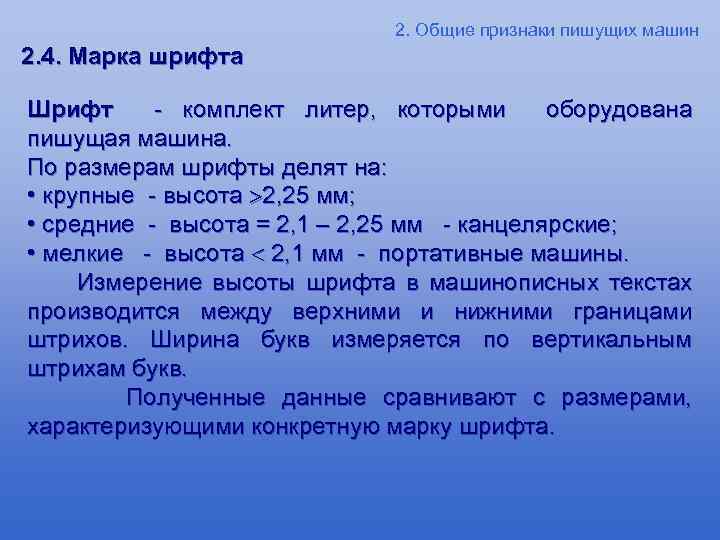

2. Общие признаки пишущих машин 2. 4. Марка шрифта Шрифт - комплект литер, которыми оборудована пишущая машина. По размерам шрифты делят на: • крупные - высота 2, 25 мм; • средние - высота = 2, 1 – 2, 25 мм - канцелярские; • мелкие - высота 2, 1 мм - портативные машины. Измерение высоты шрифта в машинописных текстах производится между верхними и нижними границами штрихов. Ширина букв измеряется по вертикальным штрихам букв. Полученные данные сравнивают с размерами, характеризующими конкретную марку шрифта.

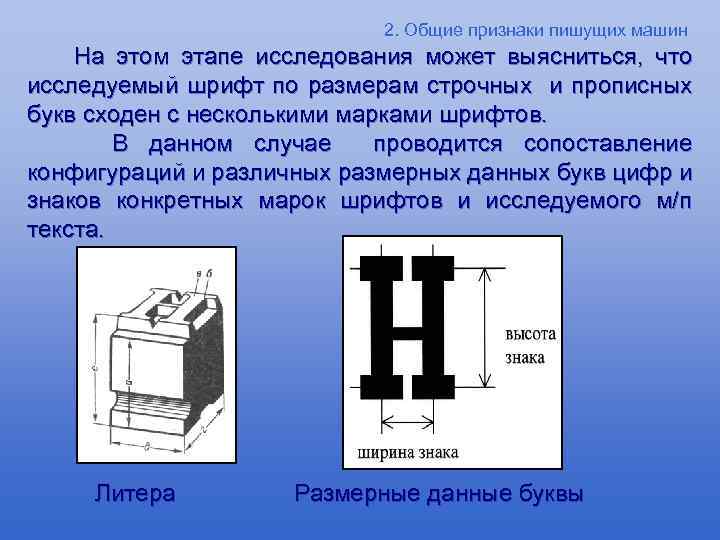

2. Общие признаки пишущих машин На этом этапе исследования может выясниться, что исследуемый шрифт по размерам строчных и прописных букв сходен с несколькими марками шрифтов. В данном случае проводится сопоставление конфигураций и различных размерных данных букв цифр и знаков конкретных марок шрифтов и исследуемого м/п текста. Литера Размерные данные буквы

2. Общие признаки пишущих машин Марки шрифтов • 73/1 • 11 САМ • 10 САМ

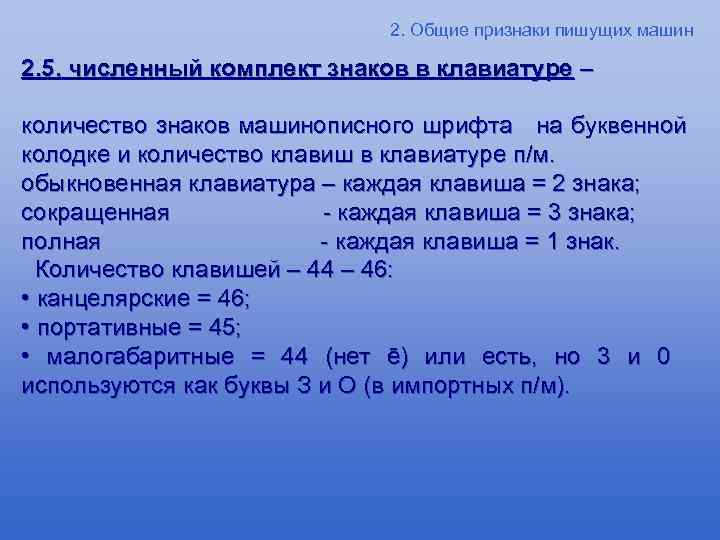

2. Общие признаки пишущих машин 2. 5. численный комплект знаков в клавиатуре – количество знаков машинописного шрифта на буквенной колодке и количество клавиш в клавиатуре п/м. обыкновенная клавиатура – каждая клавиша = 2 знака; сокращенная - каждая клавиша = 3 знака; полная - каждая клавиша = 1 знак. Количество клавишей – 44 – 46: • канцелярские = 46; • портативные = 45; • малогабаритные = 44 (нет ē) или есть, но 3 и 0 используются как буквы З и О (в импортных п/м).

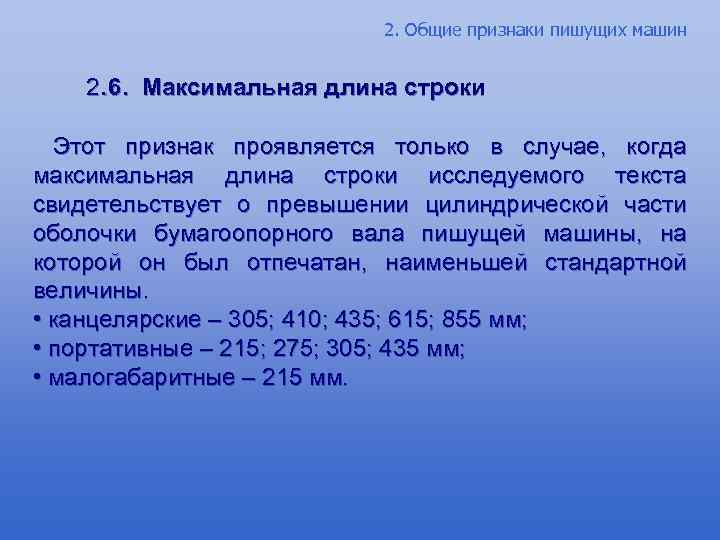

2. Общие признаки пишущих машин 2. 6. Максимальная длина строки Этот признак проявляется только в случае, когда максимальная длина строки исследуемого текста свидетельствует о превышении цилиндрической части оболочки бумагоопорного вала пишущей машины, на которой он был отпечатан, наименьшей стандартной величины. • канцелярские – 305; 410; 435; 615; 855 мм; • портативные – 215; 275; 305; 435 мм; • малогабаритные – 215 мм.

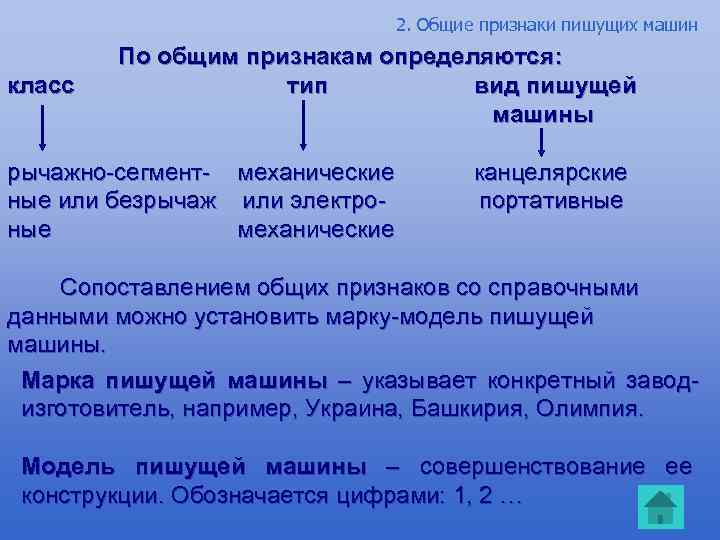

2. Общие признаки пишущих машин класс По общим признакам определяются: тип вид пишущей машины рычажно-сегмент- механические ные или безрычаж или электроные механические канцелярские портативные Сопоставлением общих признаков со справочными данными можно установить марку-модель пишущей машины. Марка пишущей машины – указывает конкретный заводизготовитель, например, Украина, Башкирия, Олимпия. Модель пишущей машины – совершенствование ее конструкции. Обозначается цифрами: 1, 2 …

3. Частные признаки механизма и шрифта пишущей машины. Отображающиеся в машинописном тексте частные признаки конкретной пишущей машины (п/м) подразделяются на 2 группы. 1 группа – частные признаки механизмов пишущих машин: • смещение оттисков отдельных знаков текста по горизонтали и вертикали; • наклон оттисков печатных знаков вправо и влево; • произвольные или чередующиеся пропуски шага письма при печатании; • неравномерность пропечатывания букв и цифр; • непараллельность (искривление) строк; • несовпадение линий основания строчных и прописных букв;

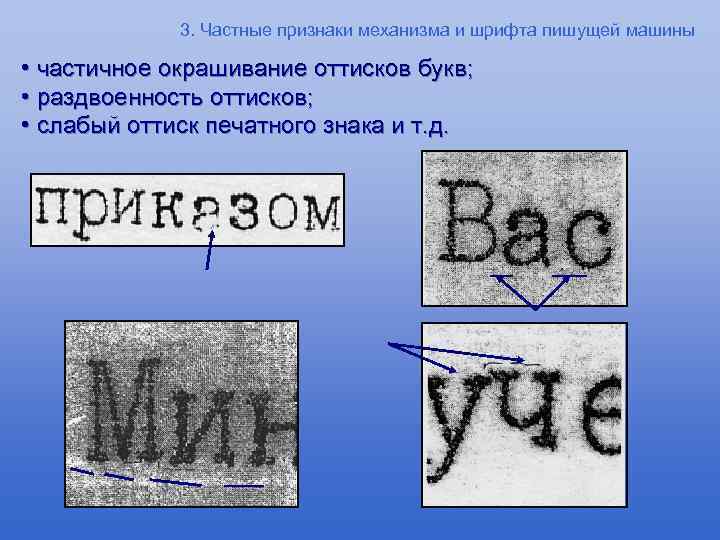

3. Частные признаки механизма и шрифта пишущей машины • частичное окрашивание оттисков букв; • раздвоенность оттисков; • слабый оттиск печатного знака и т. д.

3. Частные признаки механизма и шрифта пишущей машины 2 группа – частные признаки дефектов шрифта. • устойчивое отсутствие целого штриха или какой-либо его части; • искривление части печатного знака; • нарушение параллельности штрихов. • В основном дефекты шрифта возникают в процессе эксплуатации пишущей машины, а иногда и при изготовлении шрифта.

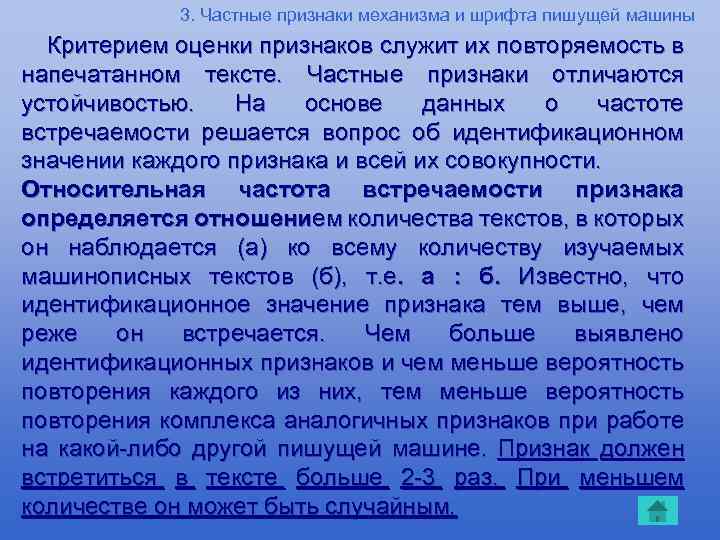

3. Частные признаки механизма и шрифта пишущей машины Критерием оценки признаков служит их повторяемость в напечатанном тексте. Частные признаки отличаются устойчивостью. На основе данных о частоте встречаемости решается вопрос об идентификационном значении каждого признака и всей их совокупности. Относительная частота встречаемости признака определяется отношением количества текстов, в которых он наблюдается (а) ко всему количеству изучаемых машинописных текстов (б), т. е. а : б. Известно, что идентификационное значение признака тем выше, чем реже он встречается. Чем больше выявлено идентификационных признаков и чем меньше вероятность повторения каждого из них, тем меньше вероятность повторения комплекса аналогичных признаков при работе на какой-либо другой пишущей машине. Признак должен встретиться в тексте больше 2 -3 раз. При меньшем количестве он может быть случайным.

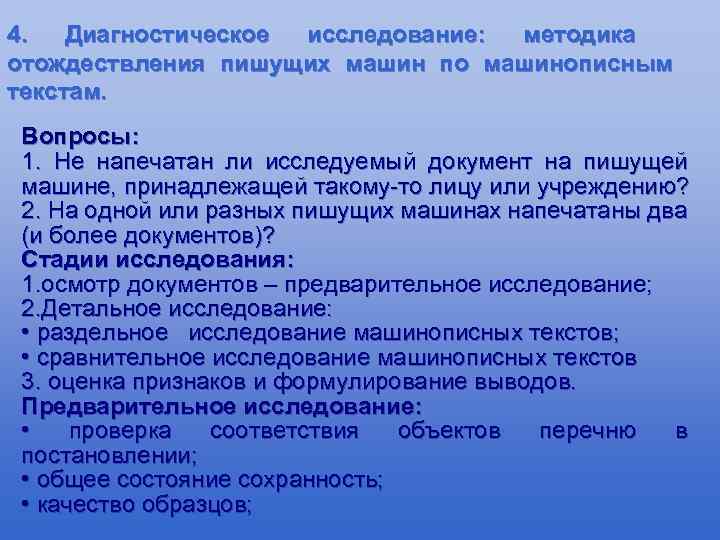

4. Диагностическое исследование: методика отождествления пишущих машин по машинописным текстам. Вопросы: 1. Не напечатан ли исследуемый документ на пишущей машине, принадлежащей такому-то лицу или учреждению? 2. На одной или разных пишущих машинах напечатаны два (и более документов)? Стадии исследования: 1. осмотр документов – предварительное исследование; 2. Детальное исследование: • раздельное исследование машинописных текстов; • сравнительное исследование машинописных текстов 3. оценка признаков и формулирование выводов. Предварительное исследование: • проверка соответствия объектов перечню в постановлении; • общее состояние сохранность; • качество образцов;

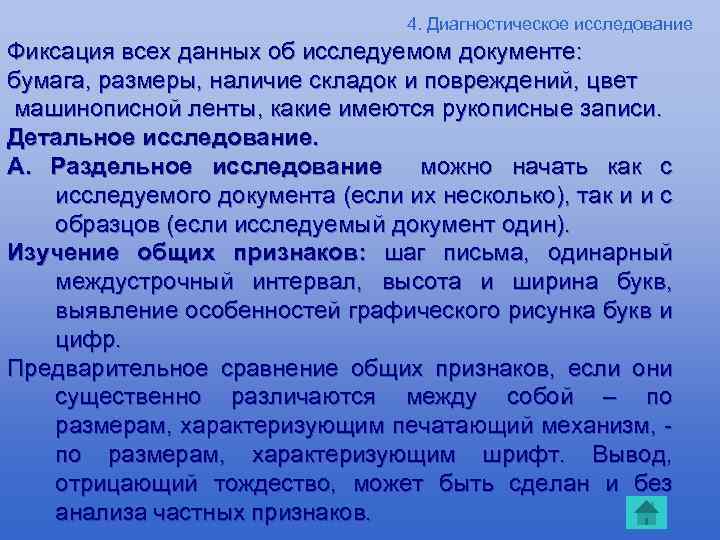

4. Диагностическое исследование Фиксация всех данных об исследуемом документе: бумага, размеры, наличие складок и повреждений, цвет машинописной ленты, какие имеются рукописные записи. Детальное исследование. А. Раздельное исследование можно начать как с исследуемого документа (если их несколько), так и и с образцов (если исследуемый документ один). Изучение общих признаков: шаг письма, одинарный междустрочный интервал, высота и ширина букв, выявление особенностей графического рисунка букв и цифр. Предварительное сравнение общих признаков, если они существенно различаются между собой – по размерам, характеризующим печатающий механизм, по размерам, характеризующим шрифт. Вывод, отрицающий тождество, может быть сделан и без анализа частных признаков.

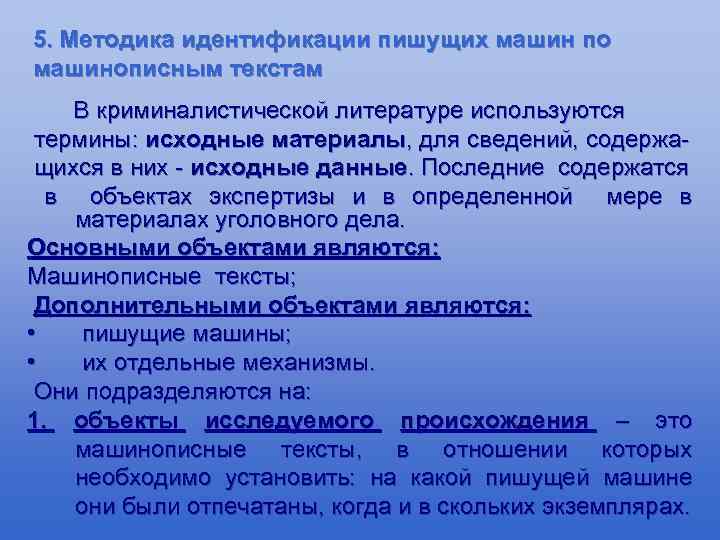

5. Методика идентификации пишущих машин по машинописным текстам В криминалистической литературе используются термины: исходные материалы, для сведений, содержащихся в них - исходные данные. Последние содержатся в объектах экспертизы и в определенной мере в материалах уголовного дела. Основными объектами являются: Машинописные тексты; Дополнительными объектами являются: • пишущие машины; • их отдельные механизмы. Они подразделяются на: 1. объекты исследуемого происхождения – это машинописные тексты, в отношении которых необходимо установить: на какой пишущей машине они были отпечатаны, когда и в скольких экземплярах.

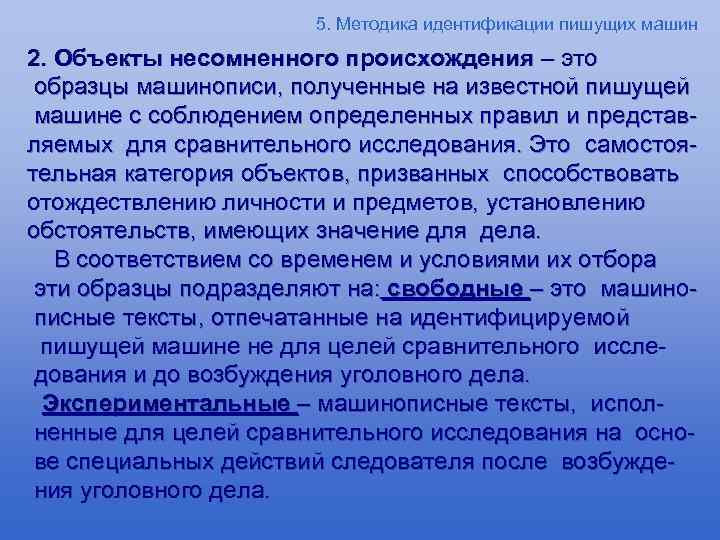

5. Методика идентификации пишущих машин 2. Объекты несомненного происхождения – это образцы машинописи, полученные на известной пишущей машине с соблюдением определенных правил и представляемых для сравнительного исследования. Это самостоятельная категория объектов, призванных способствовать отождествлению личности и предметов, установлению обстоятельств, имеющих значение для дела. В соответствием со временем и условиями их отбора эти образцы подразделяют на: свободные – это машинописные тексты, отпечатанные на идентифицируемой пишущей машине не для целей сравнительного исследования и до возбуждения уголовного дела. Экспериментальные – машинописные тексты, исполненные для целей сравнительного исследования на основе специальных действий следователя после возбуждения уголовного дела.

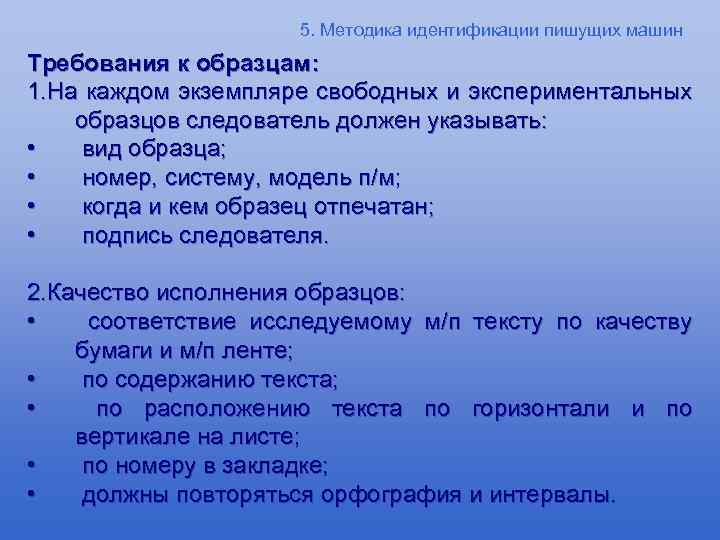

5. Методика идентификации пишущих машин Требования к образцам: 1. На каждом экземпляре свободных и экспериментальных образцов следователь должен указывать: • вид образца; • номер, систему, модель п/м; • когда и кем образец отпечатан; • подпись следователя. 2. Качество исполнения образцов: • соответствие исследуемому м/п тексту по качеству бумаги и м/п ленте; • по содержанию текста; • по расположению текста по горизонтали и по вертикале на листе; • по номеру в закладке; • должны повторяться орфография и интервалы.

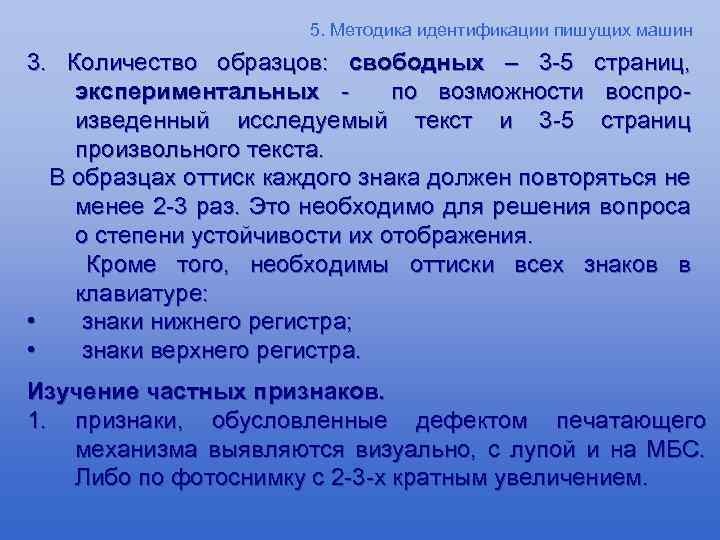

5. Методика идентификации пишущих машин 3. Количество образцов: свободных – 3 -5 страниц, экспериментальных по возможности воспроизведенный исследуемый текст и 3 -5 страниц произвольного текста. В образцах оттиск каждого знака должен повторяться не менее 2 -3 раз. Это необходимо для решения вопроса о степени устойчивости их отображения. Кроме того, необходимы оттиски всех знаков в клавиатуре: • знаки нижнего регистра; • знаки верхнего регистра. Изучение частных признаков. 1. признаки, обусловленные дефектом печатающего механизма выявляются визуально, с лупой и на МБС. Либо по фотоснимку с 2 -3 -х кратным увеличением.

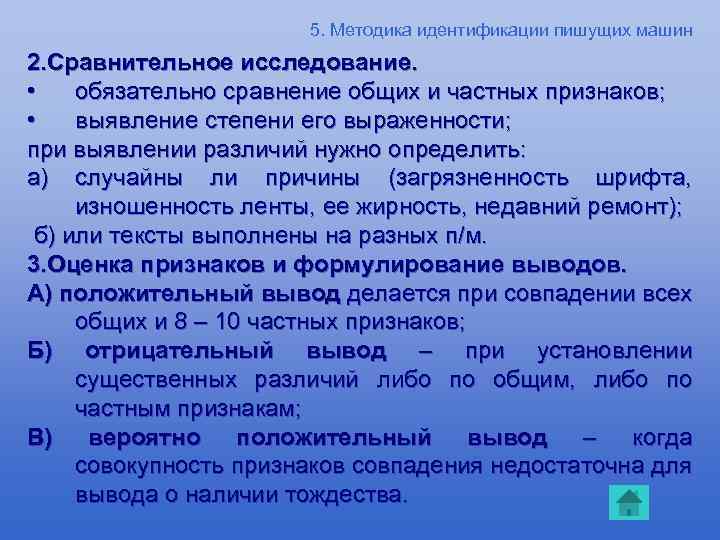

5. Методика идентификации пишущих машин 2. Сравнительное исследование. • обязательно сравнение общих и частных признаков; • выявление степени его выраженности; при выявлении различий нужно определить: а) случайны ли причины (загрязненность шрифта, изношенность ленты, ее жирность, недавний ремонт); б) или тексты выполнены на разных п/м. 3. Оценка признаков и формулирование выводов. А) положительный вывод делается при совпадении всех общих и 8 – 10 частных признаков; Б) отрицательный вывод – при установлении существенных различий либо по общим, либо по частным признакам; В) вероятно положительный вывод – когда совокупность признаков совпадения недостаточна для вывода о наличии тождества.

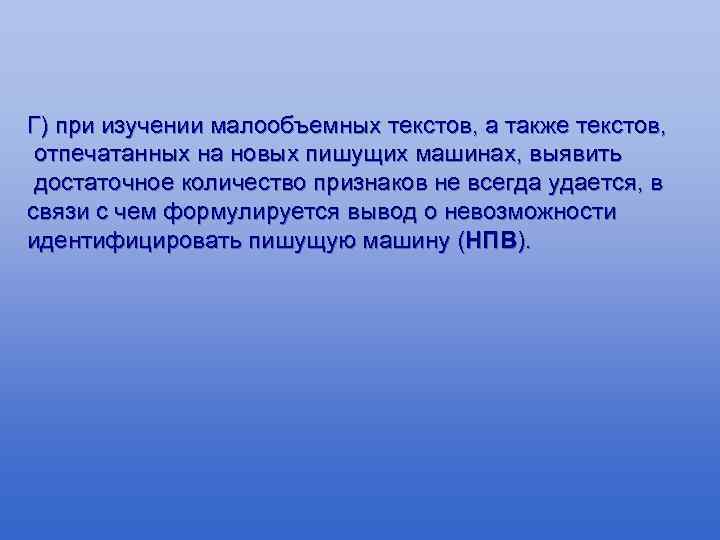

Г) при изучении малообъемных текстов, а также текстов, отпечатанных на новых пишущих машинах, выявить достаточное количество признаков не всегда удается, в связи с чем формулируется вывод о невозможности идентифицировать пишущую машину (НПВ).

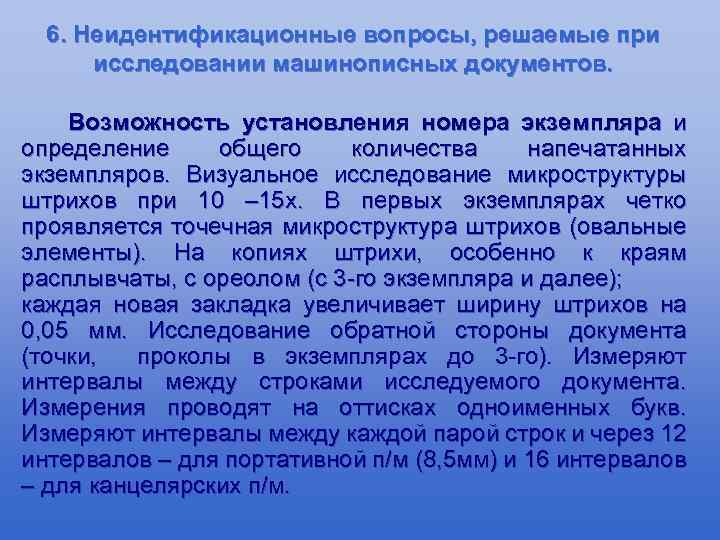

6. Неидентификационные вопросы, решаемые при исследовании машинописных документов. Возможность установления номера экземпляра и определение общего количества напечатанных экземпляров. Визуальное исследование микроструктуры штрихов при 10 – 15 х. В первых экземплярах четко проявляется точечная микроструктура штрихов (овальные элементы). На копиях штрихи, особенно к краям расплывчаты, с ореолом (с 3 -го экземпляра и далее); каждая новая закладка увеличивает ширину штрихов на 0, 05 мм. Исследование обратной стороны документа (точки, проколы в экземплярах до 3 -го). Измеряют интервалы между строками исследуемого документа. Измерения проводят на оттисках одноименных букв. Измеряют интервалы между каждой парой строк и через 12 интервалов – для портативной п/м (8, 5 мм) и 16 интервалов – для канцелярских п/м.

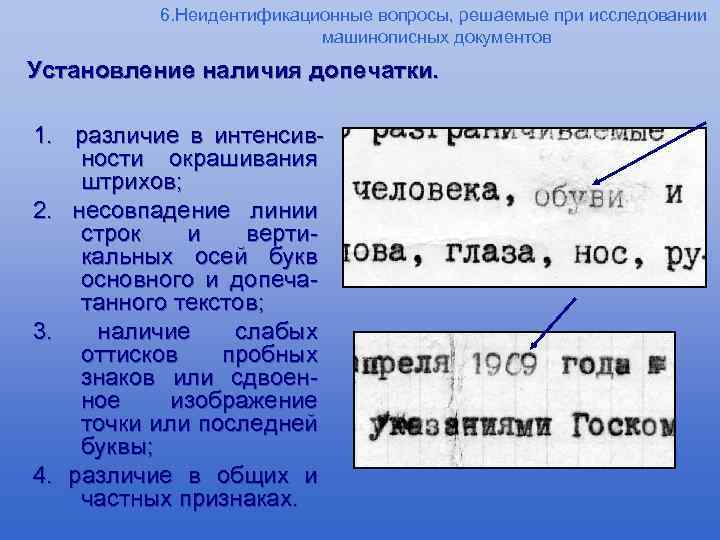

6. Неидентификационные вопросы, решаемые при исследовании машинописных документов Установление наличия допечатки. 1. различие в интенсивности окрашивания штрихов; 2. несовпадение линии строк и вертикальных осей букв основного и допечатанного текстов; 3. наличие слабых оттисков пробных знаков или сдвоенное изображение точки или последней буквы; 4. различие в общих и частных признаках.

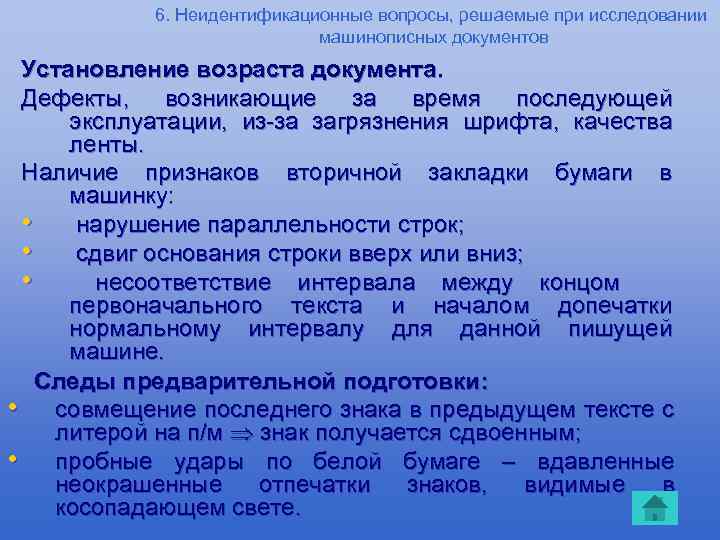

6. Неидентификационные вопросы, решаемые при исследовании машинописных документов Установление возраста документа. Дефекты, возникающие за время последующей эксплуатации, из-за загрязнения шрифта, качества ленты. Наличие признаков вторичной закладки бумаги в машинку: • нарушение параллельности строк; • сдвиг основания строки вверх или вниз; • несоответствие интервала между концом первоначального текста и началом допечатки нормальному интервалу для данной пишущей машине. Следы предварительной подготовки: • совмещение последнего знака в предыдущем тексте с литерой на п/м знак получается сдвоенным; • пробные удары по белой бумаге – вдавленные неокрашенные отпечатки знаков, видимые в косопадающем свете.

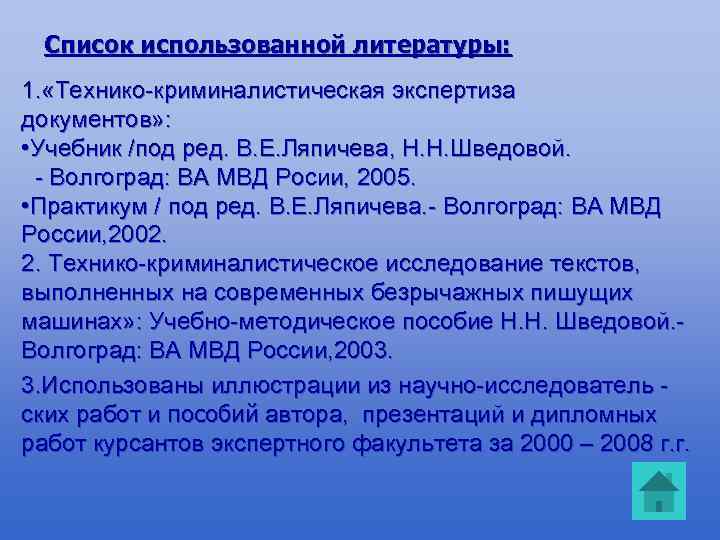

Список использованной литературы: 1. «Технико-криминалистическая экспертиза документов» : • Учебник /под ред. В. Е. Ляпичева, Н. Н. Шведовой. - Волгоград: ВА МВД Росии, 2005. • Практикум / под ред. В. Е. Ляпичева. - Волгоград: ВА МВД России, 2002. 2. Технико-криминалистическое исследование текстов, выполненных на современных безрычажных пишущих машинах» : Учебно-методическое пособие Н. Н. Шведовой. Волгоград: ВА МВД России, 2003. 3. Использованы иллюстрации из научно-исследователь ских работ и пособий автора, презентаций и дипломных работ курсантов экспертного факультета за 2000 – 2008 г. г.
