ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ Кафедра Военно-инженерная подготовка Военные мосты Конструкция

ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ Кафедра «Военно-инженерная подготовка» «Военные мосты» Конструкция промежуточных опор низководных мостов.

Промежуточные опоры Свайная опора Поперечные диагональные схватки Свайно-рамная опора Насадка Рамная опора Клеточная опора Укосина Свая Поперечная горизонтальная схватка

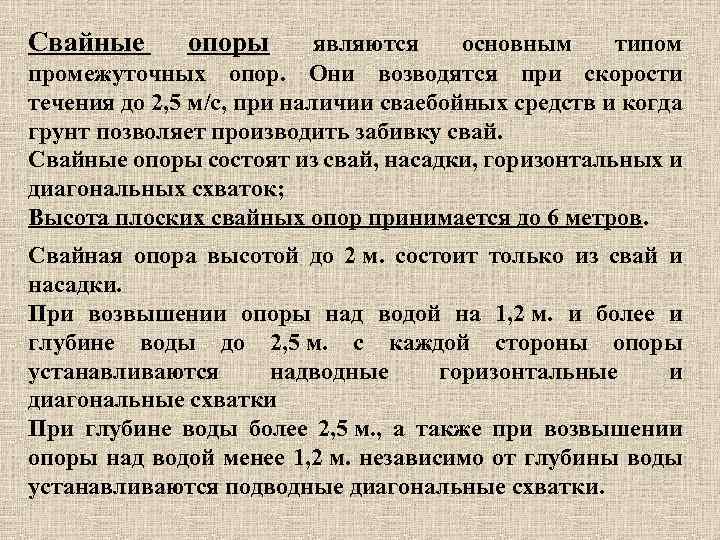

Свайные опоры являются основным типом промежуточных опор. Они возводятся при скорости течения до 2, 5 м/с, при наличии сваебойных средств и когда грунт позволяет производить забивку свай. Свайные опоры состоят из свай, насадки, горизонтальных и диагональных схваток; Высота плоских свайных опор принимается до 6 метров. Cвайная опора высотой до 2 м. состоит только из свай и насадки. При возвышении опоры над водой на 1, 2 м. и более и глубине воды до 2, 5 м. с каждой стороны опоры устанавливаются надводные горизонтальные и диагональные схватки При глубине воды более 2, 5 м. , а также при возвышении опоры над водой менее 1, 2 м. независимо от глубины воды устанавливаются подводные диагональные схватки.

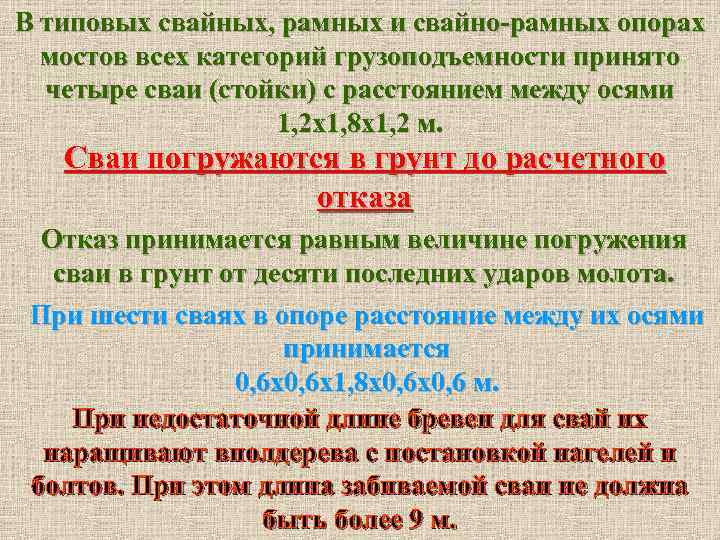

В типовых свайных, рамных и свайно-рамных опорах мостов всех категорий грузоподъемности принято четыре сваи (стойки) с расстоянием между осями 1, 2 x 1, 8 x 1, 2 м. Сваи погружаются в грунт до расчетного отказа Отказ принимается равным величине погружения сваи в грунт от десяти последних ударов молота. При шести сваях в опоре расстояние между их осями принимается 0, 6 x 1, 8 x 0, 6 м. При недостаточной длине бревен для свай их наращивают вполдерева с постановкой нагелей и болтов. При этом длина забиваемой сваи не должна быть более 9 м.

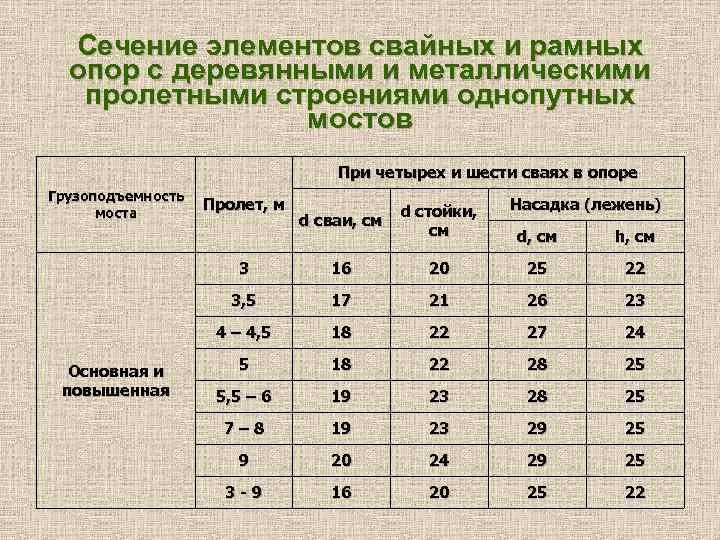

Сечение элементов свайных и рамных опор с деревянными и металлическими пролетными строениями однопутных мостов При четырех и шести сваях в опоре Грузоподъемность моста Пролет, м d сваи, см d стойки, см 3 16 3, 5 Насадка (лежень) h, cм 20 25 22 17 21 26 23 4 – 4, 5 Основная и повышенная d, см 18 22 27 24 5 18 22 28 25 5, 5 – 6 19 23 28 25 7– 8 19 23 29 25 9 20 24 29 25 3 -9 16 20 25 22

Рамная опора Насадка > 50 см Поперечные диагональные схватки Стойка Лежень Подкладка под лежень при средних и слабых грунтах

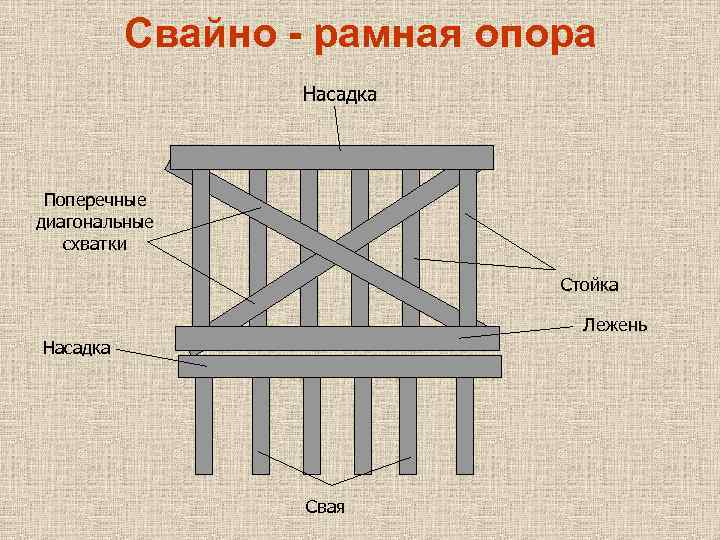

Свайно - рамная опора Насадка Поперечные диагональные схватки Стойка Лежень Насадка Свая

Башенная свайно – рамная опора Продольные бревна Диагональная схватка Лежень Плоская опора Горизонтальная схватка

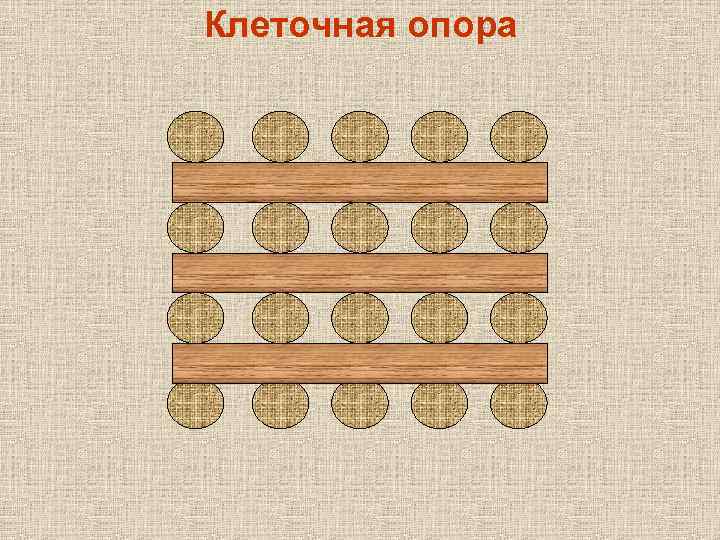

Клеточная опора
