Т10 зан.2 ВИП 117М3.pptx
- Количество слайдов: 33
Военно-инженерный институт Военная кафедра Дисциплина Военно-техническая подготовка Групповое занятие Тема № 10. Система сопряжения с КСА, ПРВ.
Учебные цели: 1. Изучить назначение, состав и технические характеристики изделия ВИП-117 М 3 Учебные вопросы: 1. Общие сведения о автоматизированном комплексе съёма информации ВИП-117 М 3. 2. Назначение, состав и технические характеристики выносного индикаторного поста ВИП-117 М 3. Литература 1. Выносной индикаторный пост ВИП-117 М 3. Руководство по эксплуатации. Ч 1. Технические характеристики и принцип действия. 2. http: //www. lemz. ru/goods/rls/vip-117 m 3/ 2
Унифицированный индикатор ПИКЕТ предназначен для визуального отображения любой информации, поступающей на индикатор в виде напряжения с соответствующими импульсами подсвета. 3

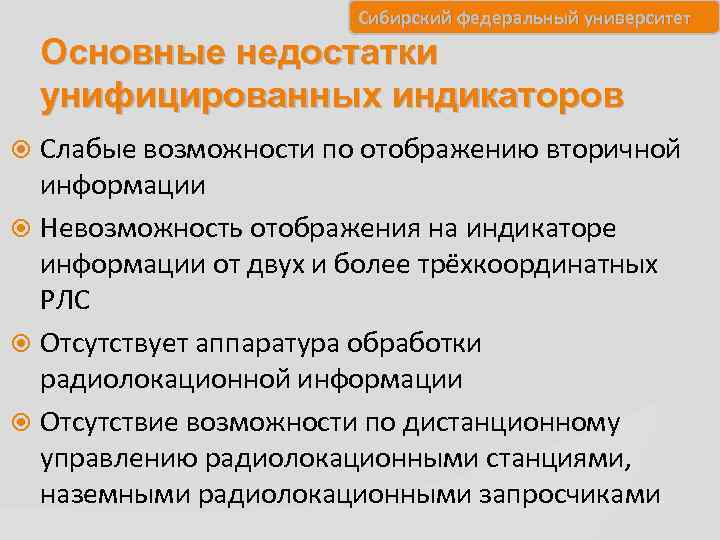

Сибирский федеральный университет Основные недостатки унифицированных индикаторов Слабые возможности по отображению вторичной информации Невозможность отображения на индикаторе информации от двух и более трёхкоординатных РЛС Отсутствует аппаратура обработки радиолокационной информации Отсутствие возможности по дистанционному управлению радиолокационными станциями, наземными радиолокационными запросчиками
Вопрос№ 1. Общие сведения о автоматизированном комплексе съёма информации ВИП-117 М 3 Автоматизированная система для сбора, обработки и отображения информации о воздушной обстановке в интересах ФСР и КВП России 5

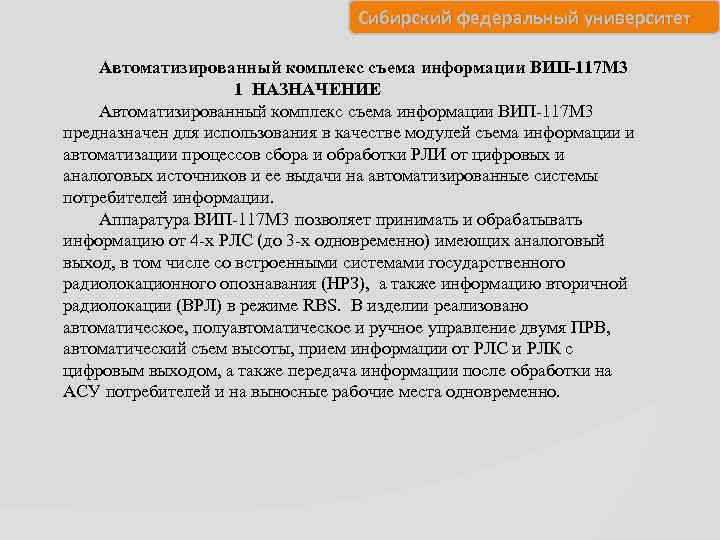

Сибирский федеральный университет Автоматизированный комплекс съема информации ВИП-117 М 3 1 НАЗНАЧЕНИЕ Автоматизированный комплекс съема информации ВИП-117 М 3 предназначен для использования в качестве модулей съема информации и автоматизации процессов сбора и обработки РЛИ от цифровых и аналоговых источников и ее выдачи на автоматизированные системы потребителей информации. Аппаратура ВИП-117 М 3 позволяет принимать и обрабатывать информацию от 4 -х РЛС (до 3 -х одновременно) имеющих аналоговый выход, в том числе со встроенными системами государственного радиолокационного опознавания (НРЗ), а также информацию вторичной радиолокации (ВРЛ) в режиме RBS. В изделии реализовано автоматическое, полуавтоматическое и ручное управление двумя ПРВ, автоматический съем высоты, прием информации от РЛС и РЛК с цифровым выходом, а также передача информации после обработки на АСУ потребителей и на выносные рабочие места одновременно.

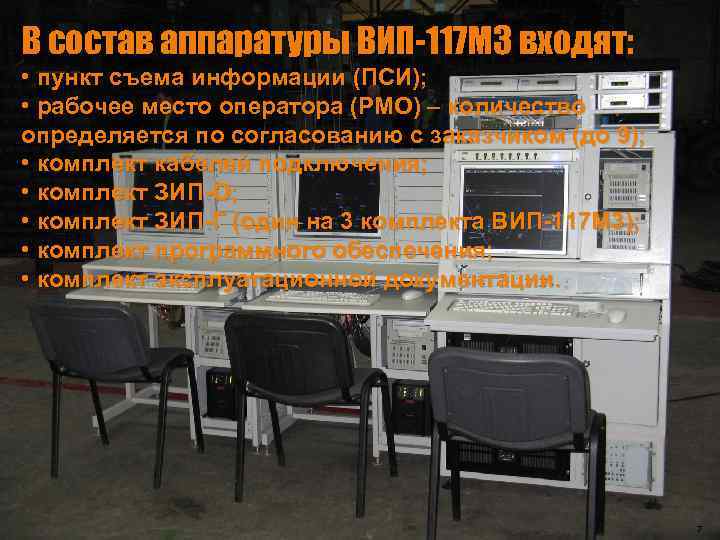

В состав аппаратуры ВИП-117 М 3 входят: • пункт съема информации (ПСИ); • рабочее место оператора (РМО) – количество определяется по согласованию с заказчиком (до 9); • комплект кабелей подключения; • комплект ЗИП-О; • комплект ЗИП-Г (один на 3 комплекта ВИП-117 М 3); • комплект программного обеспечения; • комплект эксплуатационной документации. 7
Сибирский федеральный университет СОСТАВ ВИП-117 М 3 В состав базового комплекта ВИП-117 М 3 входят: 1. Шкаф модуля съема и обработки информации 175 ЦЦ 05 (ММСИ) 2. Рабочего места оператора (РМО) боевого управления, штурмана авиации, диспетчера военного и гражданского секторов УВД (до 9 штук),

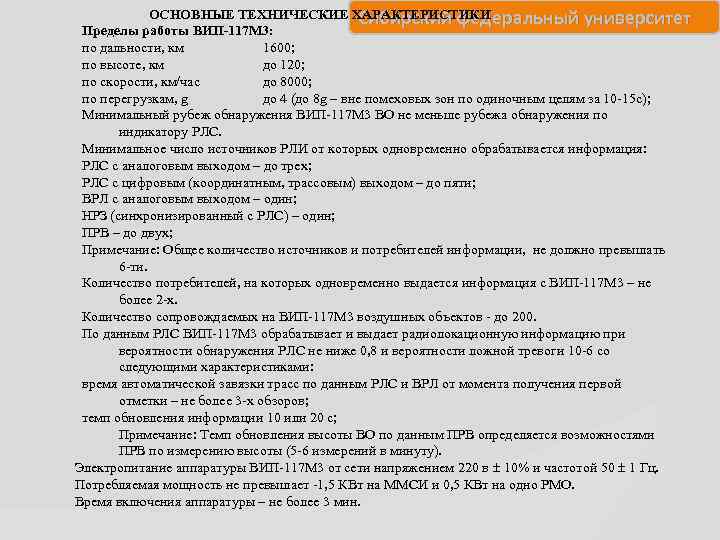

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сибирский федеральный университет Пределы работы ВИП-117 М 3: по дальности, км 1600; по высоте, км до 120; по скорости, км/час до 8000; по перегрузкам, g до 4 (до 8 g – вне помеховых зон по одиночным целям за 10 -15 с); Минимальный рубеж обнаружения ВИП-117 М 3 ВО не меньше рубежа обнаружения по индикатору РЛС. Минимальное число источников РЛИ от которых одновременно обрабатывается информация: РЛС с аналоговым выходом – до трех; РЛС с цифровым (координатным, трассовым) выходом – до пяти; ВРЛ с аналоговым выходом – один; НРЗ (синхронизированный с РЛС) – один; ПРВ – до двух; Примечание: Общее количество источников и потребителей информации, не должно превышать 6 -ти. Количество потребителей, на которых одновременно выдается информация с ВИП-117 М 3 – не более 2 -х. Количество сопровождаемых на ВИП-117 М 3 воздушных объектов - до 200. По данным РЛС ВИП-117 М 3 обрабатывает и выдает радиолокационную информацию при вероятности обнаружения РЛС не ниже 0, 8 и вероятности ложной тревоги 10 -6 со следующими характеристиками: время автоматической завязки трасс по данным РЛС и ВРЛ от момента получения первой отметки – не более 3 -х обзоров; темп обновления информации 10 или 20 с; Примечание: Темп обновления высоты ВО по данным ПРВ определяется возможностями ПРВ по измерению высоты (5 -6 измерений в минуту). Электропитание аппаратуры ВИП-117 М 3 от сети напряжением 220 в 10% и частотой 50 1 Гц. Потребляемая мощность не превышает -1, 5 КВт на ММСИ и 0, 5 КВт на одно РМО. Время включения аппаратуры – не более 3 мин.

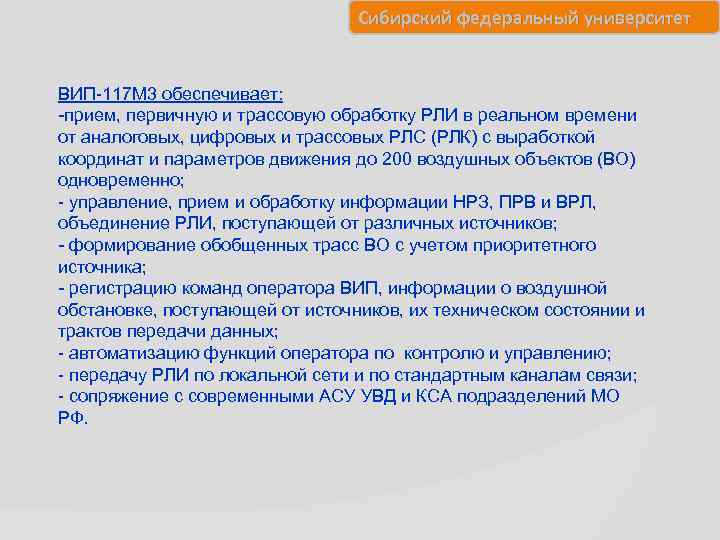

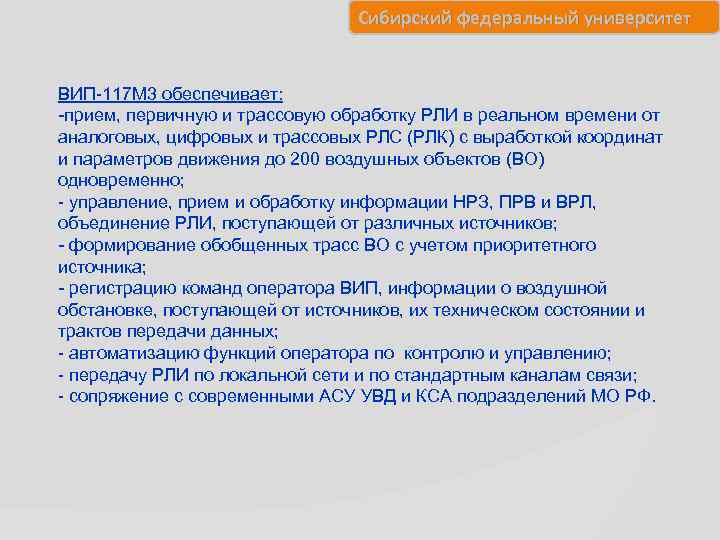

Сибирский федеральный университет ВИП-117 М 3 обеспечивает: -прием, первичную и трассовую обработку РЛИ в реальном времени от аналоговых, цифровых и трассовых РЛС (РЛК) с выработкой координат и параметров движения до 200 воздушных объектов (ВО) одновременно; - управление, прием и обработку информации НРЗ, ПРВ и ВРЛ, объединение РЛИ, поступающей от различных источников; - формирование обобщенных трасс ВО с учетом приоритетного источника; - регистрацию команд оператора ВИП, информации о воздушной обстановке, поступающей от источников, их техническом состоянии и трактов передачи данных; - автоматизацию функций оператора по контролю и управлению; - передачу РЛИ по локальной сети и по стандартным каналам связи; - cопряжение с современными АСУ УВД и КСА подразделений МО РФ.
Сибирский федеральный университет ВИП-117 М 3 обеспечивает: -прием, первичную и трассовую обработку РЛИ в реальном времени от аналоговых, цифровых и трассовых РЛС (РЛК) с выработкой координат и параметров движения до 200 воздушных объектов (ВО) одновременно; - управление, прием и обработку информации НРЗ, ПРВ и ВРЛ, объединение РЛИ, поступающей от различных источников; - формирование обобщенных трасс ВО с учетом приоритетного источника; - регистрацию команд оператора ВИП, информации о воздушной обстановке, поступающей от источников, их техническом состоянии и трактов передачи данных; - автоматизацию функций оператора по контролю и управлению; - передачу РЛИ по локальной сети и по стандартным каналам связи; - cопряжение с современными АСУ УВД и КСА подразделений МО РФ.

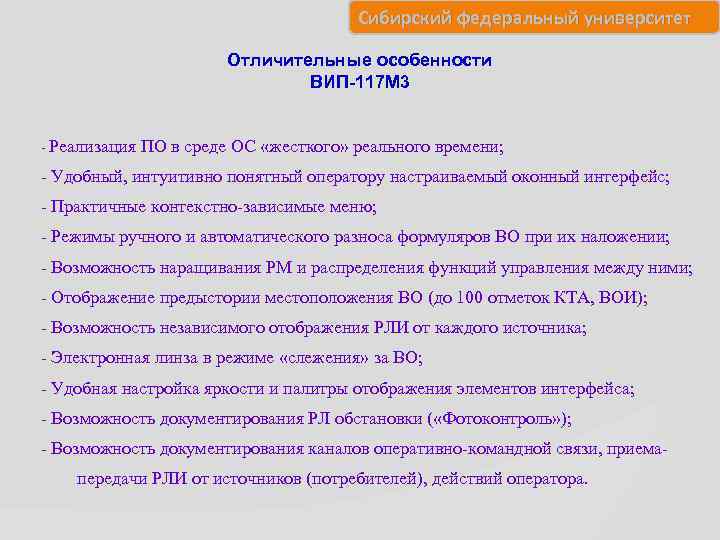

Сибирский федеральный университет Отличительные особенности ВИП-117 М 3 - Реализация ПО в среде ОС «жесткого» реального времени; - Удобный, интуитивно понятный оператору настраиваемый оконный интерфейс; - Практичные контекстно-зависимые меню; - Режимы ручного и автоматического разноса формуляров ВО при их наложении; - Возможность наращивания РМ и распределения функций управления между ними; - Отображение предыстории местоположения ВО (до 100 отметок КТА, ВОИ); - Возможность независимого отображения РЛИ от каждого источника; - Электронная линза в режиме «слежения» за ВО; - Удобная настройка яркости и палитры отображения элементов интерфейса; - Возможность документирования РЛ обстановки ( «Фотоконтроль» ); - Возможность документирования каналов оперативно-командной связи, приемапередачи РЛИ от источников (потребителей), действий оператора.

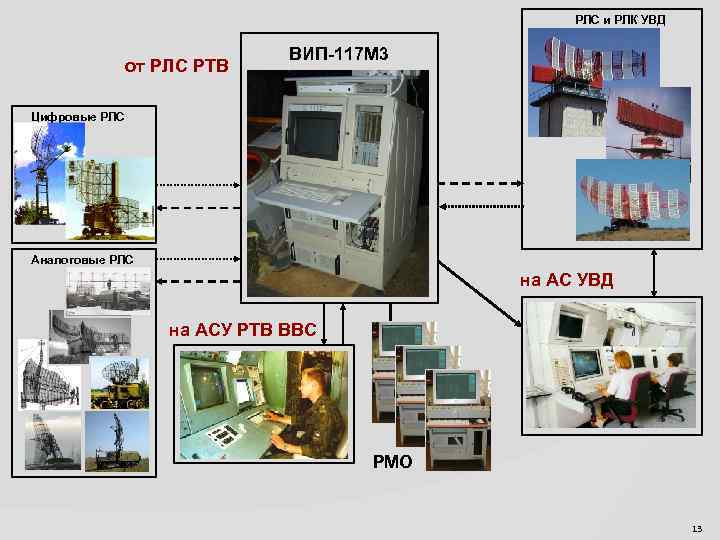

РЛС и РЛК УВД от РЛС РТВ ВИП-117 М 3 Цифровые РЛС Аналоговые РЛС на АС УВД на АСУ РТВ ВВС РМО 13
ВИП-117 М 3 Структурная схема обработки информации от аналоговых РЛС Блок сопряжения Кабель ная коробка ПОИ ПРЛ с ПРЛ ПОИ ПРВ Блок сопряжения ВОИ ПОИ НРЗ ТОИ ПРЛ с ПРВ и НРЗ ВОИ ПРВ ПОИ ВРЛ ПОИ ПРЛ ВОИ 14

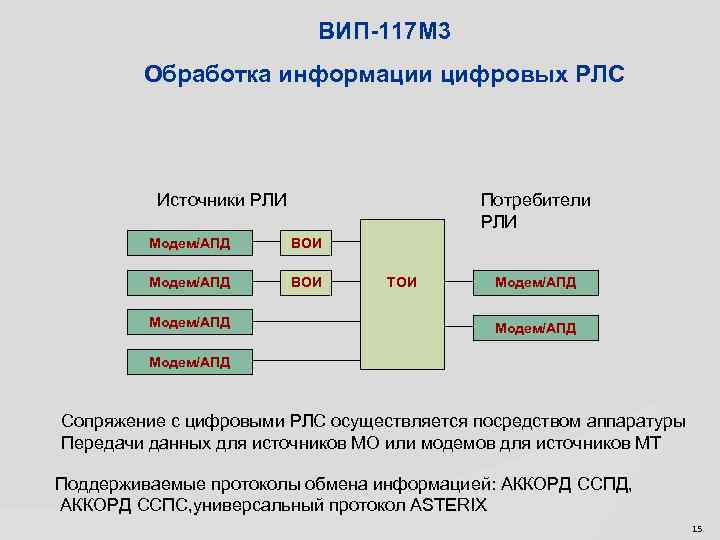

ВИП-117 М 3 Обработка информации цифровых РЛС Потребители РЛИ Источники РЛИ Модем/АПД ВОИ Модем/АПД ТОИ Модем/АПД Сопряжение с цифровыми РЛС осуществляется посредством аппаратуры Передачи данных для источников МО или модемов для источников МТ Поддерживаемые протоколы обмена информацией: АККОРД ССПД, АККОРД ССПС, универсальный протокол ASTERIX 15

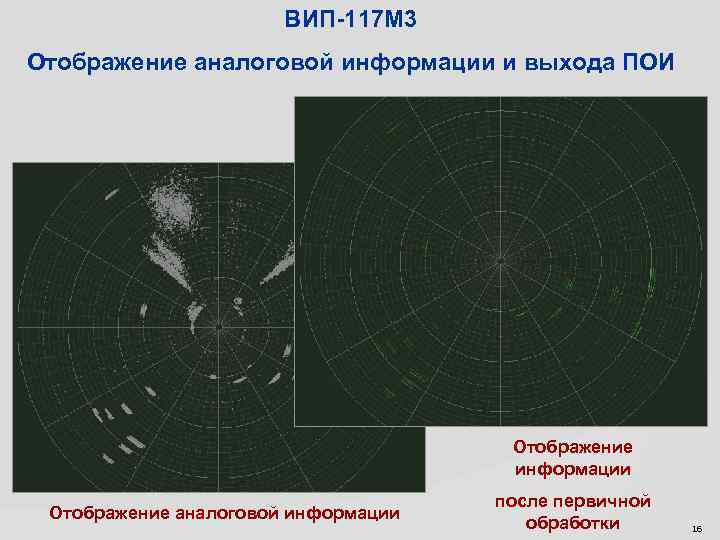

ВИП-117 М 3 Отображение аналоговой информации и выхода ПОИ Отображение информации Отображение аналоговой информации после первичной обработки 16

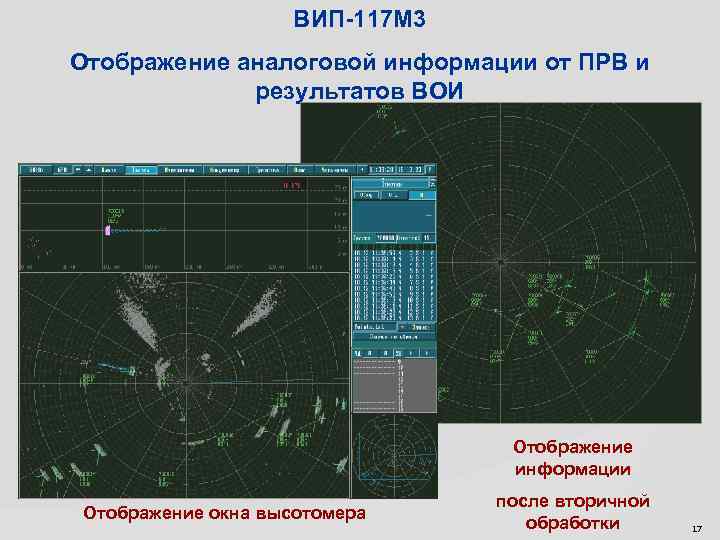

ВИП-117 М 3 Отображение аналоговой информации от ПРВ и результатов ВОИ Отображение информации Отображение окна высотомера после вторичной обработки 17

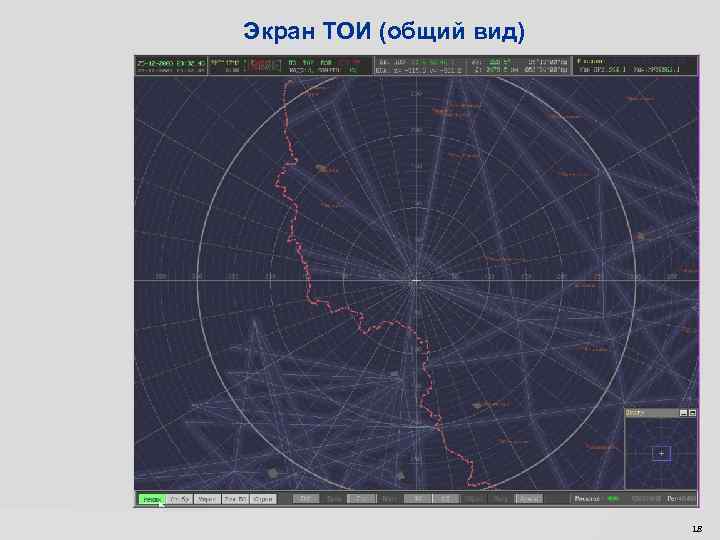

Экран ТОИ (общий вид) 18

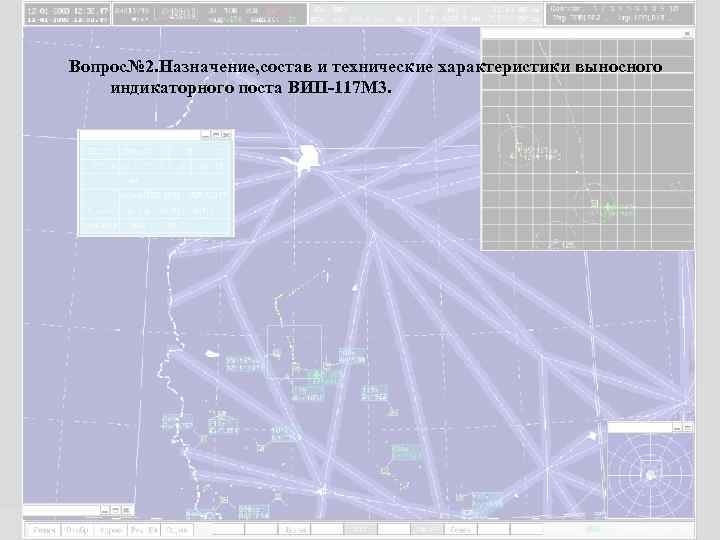

Вопрос№ 2. Назначение, состав и технические характеристики выносного индикаторного поста ВИП-117 М 3.
Модуль ВИП-117 М 3 предназначен для автоматизации процессов сбора, объединения и отображения радиолокационной информации о воздушной обстановке от различных источников и ее выдачи на КСА вышестоящих командных пунктов и автоматизированные системы управления воздушным движением (УВД). 20

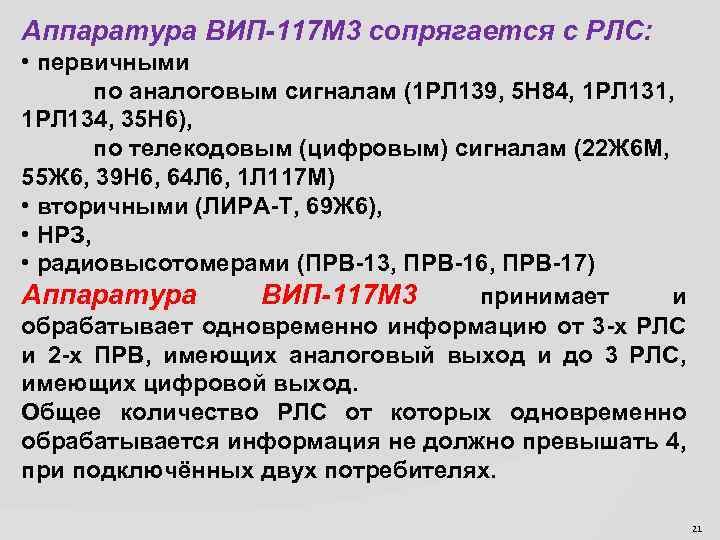

Аппаратура ВИП-117 М 3 сопрягается с РЛС: • первичными по аналоговым сигналам (1 РЛ 139, 5 Н 84, 1 РЛ 131, 1 РЛ 134, 35 Н 6), по телекодовым (цифровым) сигналам (22 Ж 6 М, 55 Ж 6, 39 Н 6, 64 Л 6, 1 Л 117 М) • вторичными (ЛИРА-Т, 69 Ж 6), • НРЗ, • радиовысотомерами (ПРВ-13, ПРВ-16, ПРВ-17) Аппаратура ВИП-117 М 3 принимает и обрабатывает одновременно информацию от 3 -х РЛС и 2 -х ПРВ, имеющих аналоговый выход и до 3 РЛС, имеющих цифровой выход. Общее количество РЛС от которых одновременно обрабатывается информация не должно превышать 4, при подключённых двух потребителях. 21
ВИП-117 М 3 сопрягается с большинством типов КСА вышестоящих, взаимодействующих и подчиненных командных пунктов и автоматизированными системами УВД, а также выдает информацию на придаваемые выносные рабочие места операторов. 22

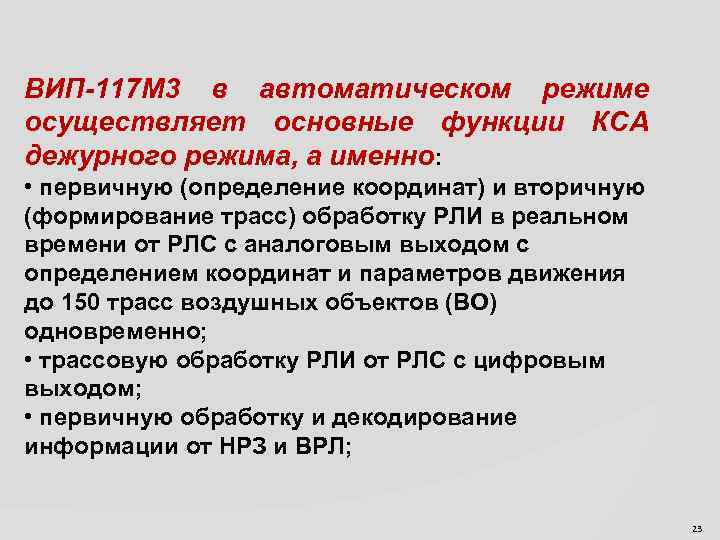

ВИП-117 М 3 в автоматическом режиме осуществляет основные функции КСА дежурного режима, а именно: • первичную (определение координат) и вторичную (формирование трасс) обработку РЛИ в реальном времени от РЛС с аналоговым выходом с определением координат и параметров движения до 150 трасс воздушных объектов (ВО) одновременно; • трассовую обработку РЛИ от РЛС с цифровым выходом; • первичную обработку и декодирование информации от НРЗ и ВРЛ; 23

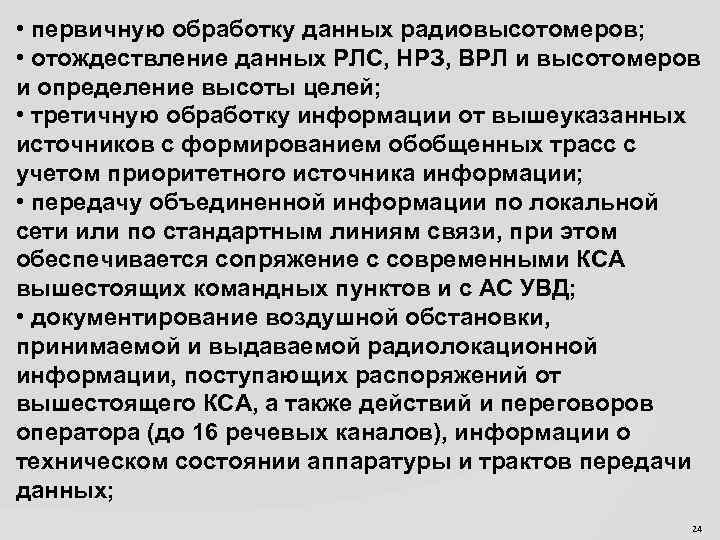

• первичную обработку данных радиовысотомеров; • отождествление данных РЛС, НРЗ, ВРЛ и высотомеров и определение высоты целей; • третичную обработку информации от вышеуказанных источников с формированием обобщенных трасс с учетом приоритетного источника информации; • передачу объединенной информации по локальной сети или по стандартным линиям связи, при этом обеспечивается сопряжение с современными КСА вышестоящих командных пунктов и с АС УВД; • документирование воздушной обстановки, принимаемой и выдаваемой радиолокационной информации, поступающих распоряжений от вышестоящего КСА, а также действий и переговоров оператора (до 16 речевых каналов), информации о техническом состоянии аппаратуры и трактов передачи данных; 24
• автоматическое управление высотомерами и НРЗ; • автоматизацию функций оператора по контролю и управлению. Кроме того, предусмотрено отображение ряда функций для решения штурманских задач, а именно: • измерение дальности и азимута между двумя ВО, • измерение дальности и азимута между ВО и заданным рубежом, • измерение дальности и азимута между ВО и маркером манипулятора, • измерение дальности и азимута между центром ИКО и маркером, • экстраполированное местонахождение ВО, • отображение критической ситуации и решение задач наведения ВО на цель. 25

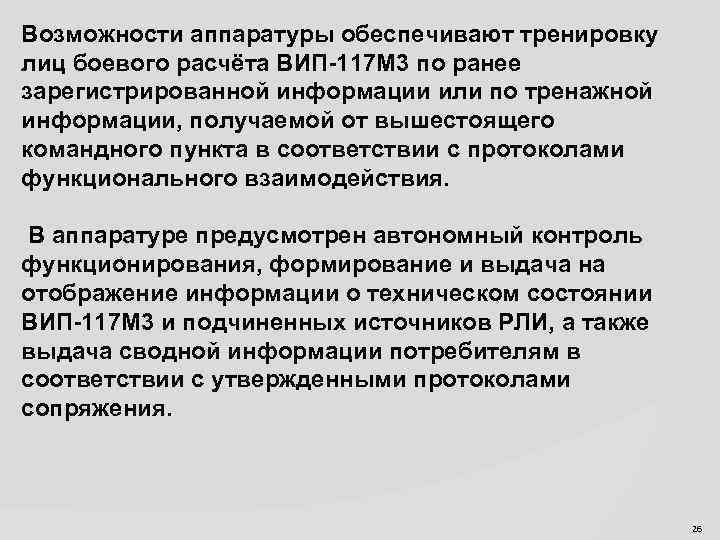

Возможности аппаратуры обеспечивают тренировку лиц боевого расчёта ВИП-117 М 3 по ранее зарегистрированной информации или по тренажной информации, получаемой от вышестоящего командного пункта в соответствии с протоколами функционального взаимодействия. В аппаратуре предусмотрен автономный контроль функционирования, формирование и выдача на отображение информации о техническом состоянии ВИП-117 М 3 и подчиненных источников РЛИ, а также выдача сводной информации потребителям в соответствии с утвержденными протоколами сопряжения. 26

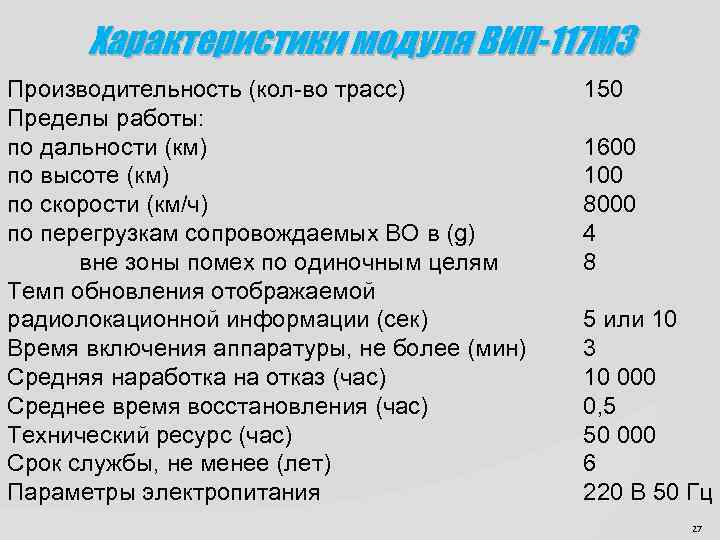

Характеристики модуля ВИП-117 М 3 Производительность (кол-во трасс) Пределы работы: по дальности (км) по высоте (км) по скорости (км/ч) по перегрузкам сопровождаемых ВО в (g) вне зоны помех по одиночным целям Темп обновления отображаемой радиолокационной информации (сек) Время включения аппаратуры, не более (мин) Средняя наработка на отказ (час) Среднее время восстановления (час) Технический ресурс (час) Срок службы, не менее (лет) Параметры электропитания 150 1600 100 8000 4 8 5 или 10 3 10 000 0, 5 50 000 6 220 В 50 Гц 27

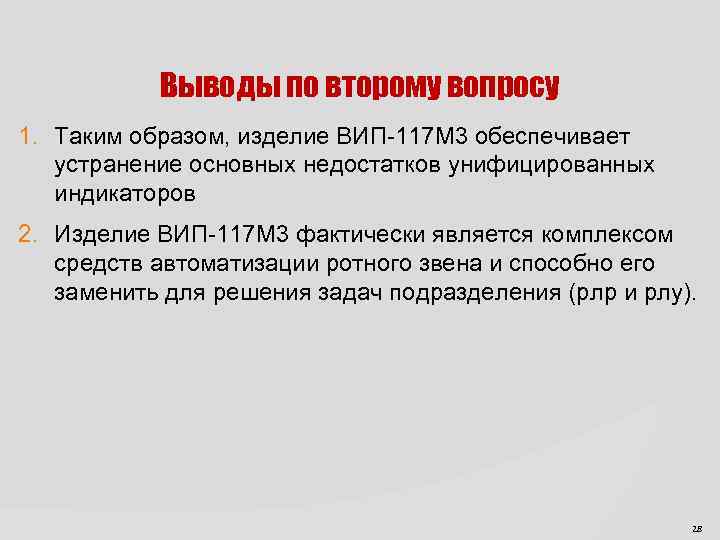

Выводы по второму вопросу 1. Таким образом, изделие ВИП-117 М 3 обеспечивает устранение основных недостатков унифицированных индикаторов 2. Изделие ВИП-117 М 3 фактически является комплексом средств автоматизации ротного звена и способно его заменить для решения задач подразделения (рлр и рлу). 28

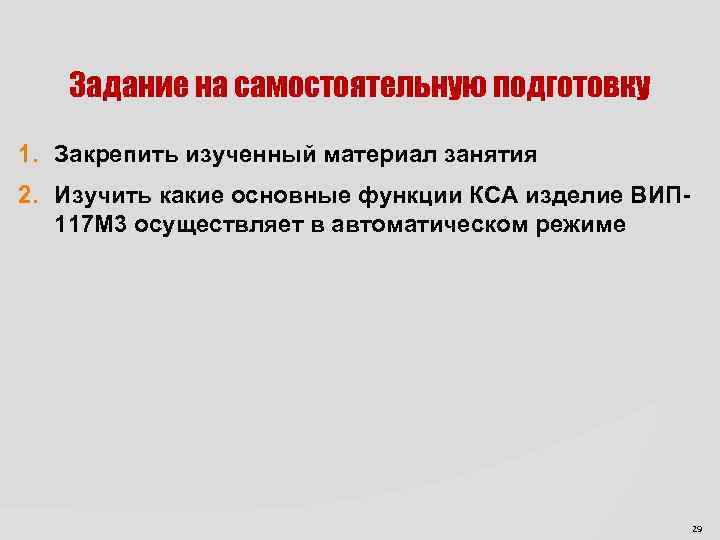

Задание на самостоятельную подготовку 1. Закрепить изученный материал занятия 2. Изучить какие основные функции КСА изделие ВИП 117 М 3 осуществляет в автоматическом режиме 29

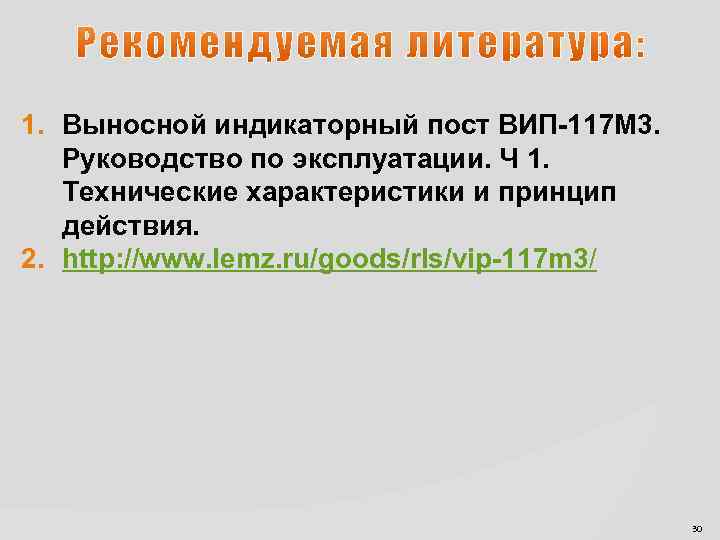

1. Выносной индикаторный пост ВИП-117 М 3. Руководство по эксплуатации. Ч 1. Технические характеристики и принцип действия. 2. http: //www. lemz. ru/goods/rls/vip-117 m 3/ 30
