тема № 8 Основные правила ведения рабочей карты и составления боевых графических документов.

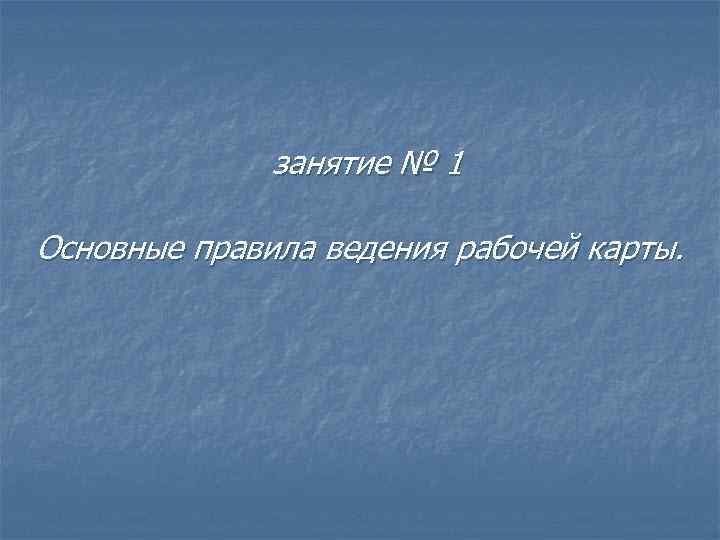

занятие № 1 Основные правила ведения рабочей карты.

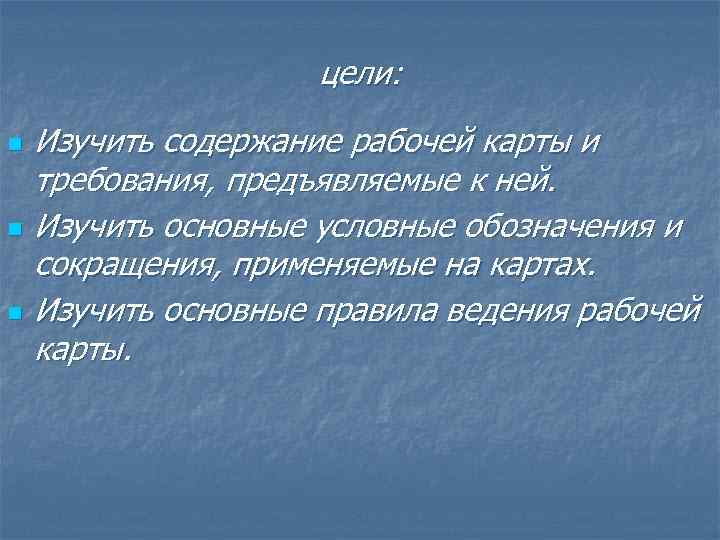

цели: n n n Изучить содержание рабочей карты и требования, предъявляемые к ней. Изучить основные условные обозначения и сокращения, применяемые на картах. Изучить основные правила ведения рабочей карты.

Первый учебный вопрос: Содержание рабочей карты и требования, предъявляемые к ней. Второй учебный вопрос: Основные условные обозначения и сокращения, применяемые на картах. Третий учебный вопрос: Основные правила ведения рабочей карты.

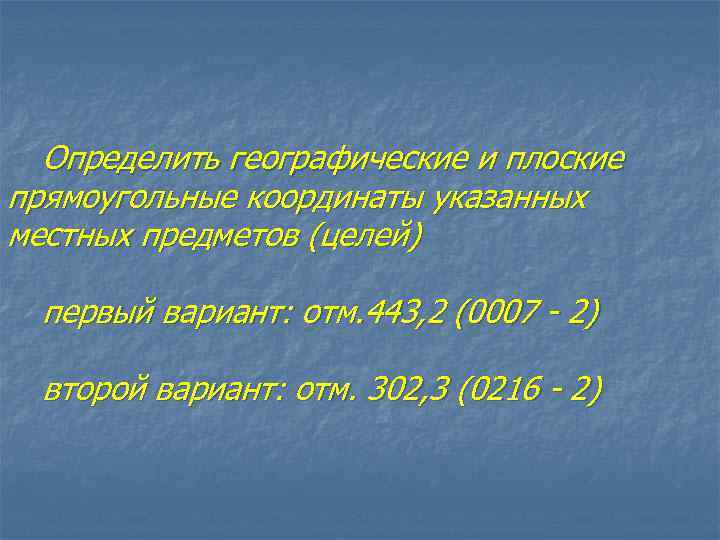

Определить географические и плоские прямоугольные координаты указанных местных предметов (целей) первый вариант: отм. 443, 2 (0007 - 2) второй вариант: отм. 302, 3 (0216 - 2)

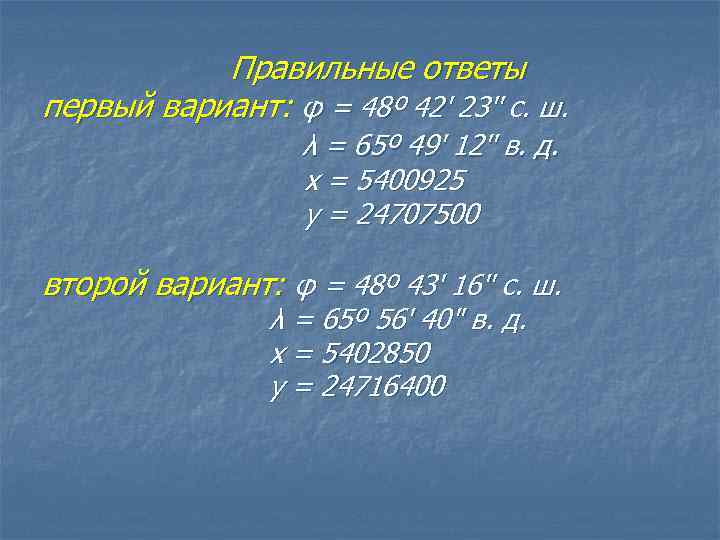

Правильные ответы первый вариант: φ = 48º 42' 23'' с. ш. λ = 65º 49' 12'' в. д. х = 5400925 у = 24707500 второй вариант: φ = 48º 43' 16'' с. ш. λ = 65º 56' 40'' в. д. х = 5402850 у = 24716400

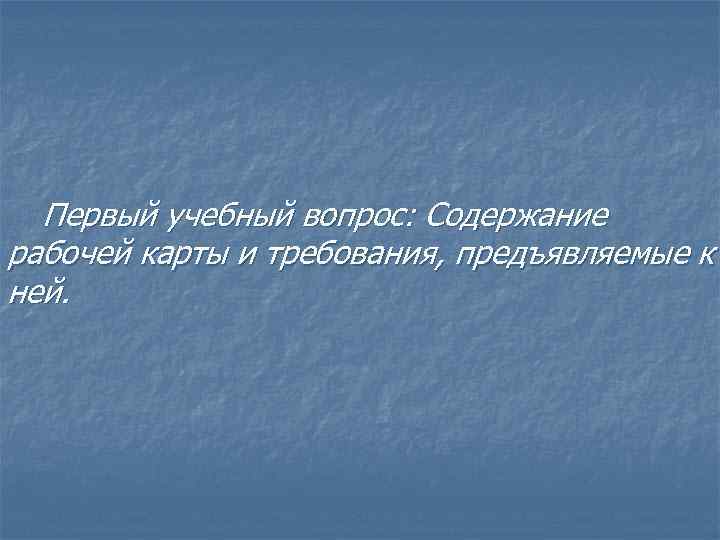

Первый учебный вопрос: Содержание рабочей карты и требования, предъявляемые к ней.

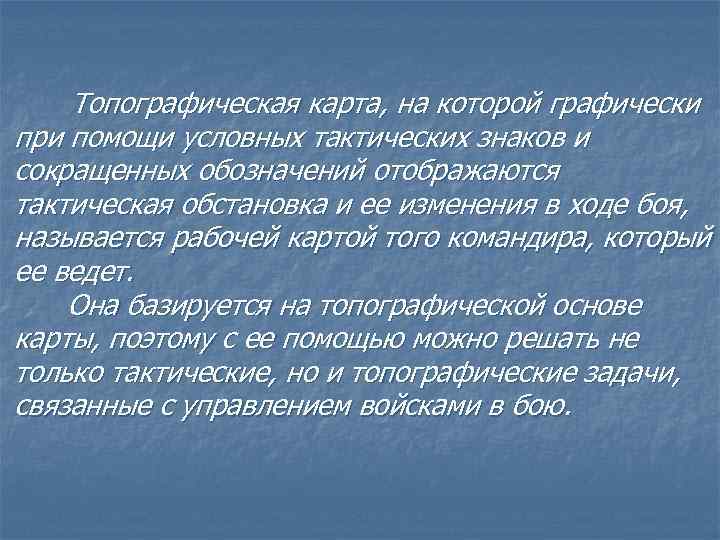

Топографическая карта, на которой графически при помощи условных тактических знаков и сокращенных обозначений отображаются тактическая обстановка и ее изменения в ходе боя, называется рабочей картой того командира, который ее ведет. Она базируется на топографической основе карты, поэтому с ее помощью можно решать не только тактические, но и топографические задачи, связанные с управлением войсками в бою.

На рабочую карту командира наносятся: n n n состав, положение и возможный характер действий противника на глубину поставленной задачи на направлении действий подразделения и примыкающих к нему флангах; состав, положение своих подразделений с подробностью на две ступени ниже; наблюдательные и командно-наблюдательные пункты старшего командира и свои; положение и задачи непосредственных соседей, их пункты управления; боевая задача подразделению, поставленная старшим командиром; боевые задачи непосредственно подчиненных подразделений; задачи огневых средств, находящихся в распоряжении командира подразделения и их позиции; данные о радиационной, химической и бактериологической обстановке; места установки инженерных заграждений; маршруты движения; районы расположения тыловых подразделений; данные о метеорологической обстановке.

Требования предъявляемые к оформлению рабочих карт: n n n наглядность - заключается в ясном и четком отображении боевой обстановки с выделением ее главных элементов; полнота нанесения обстановки - тот объем, который необходим командиру для управления подразделением в бою; Точность нанесения обстановки - имеет исключительное значение. Нанесенная на карту обстановка должна точно соответствовать действительному положению войск на местности.

Второй учебный вопрос: Основные условные обозначения и сокращения, применяемые на картах.

Нанесенная на рабочую карту обстановка на определенное время есть не что иное, как совокупность условных обозначений (условных тактических знаков), сокращений и надписей.

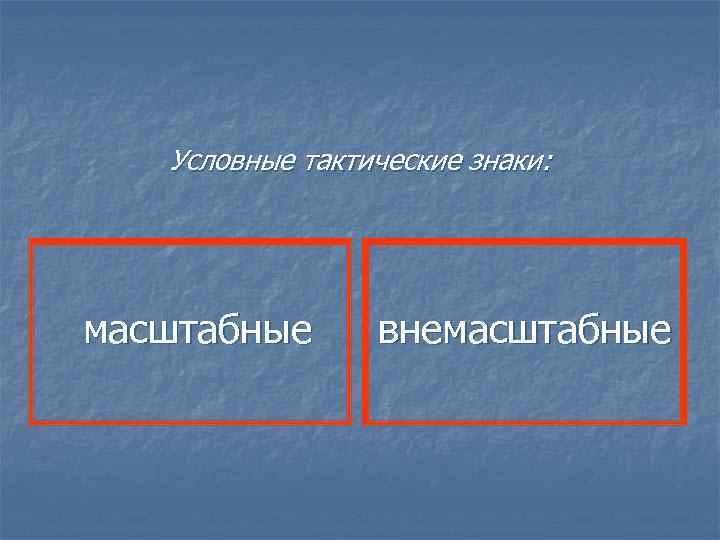

Условные тактические знаки: масштабные внемасштабные

Линейные замкнутые и полузамкнутые условные знаки (положение войск, траншеи, огневые позиции артиллерии, рубежи различного назначения и т. п. ) наносятся на карту с соблюдением масштаба. Поэтому их часто называют масштабными условными знаками.

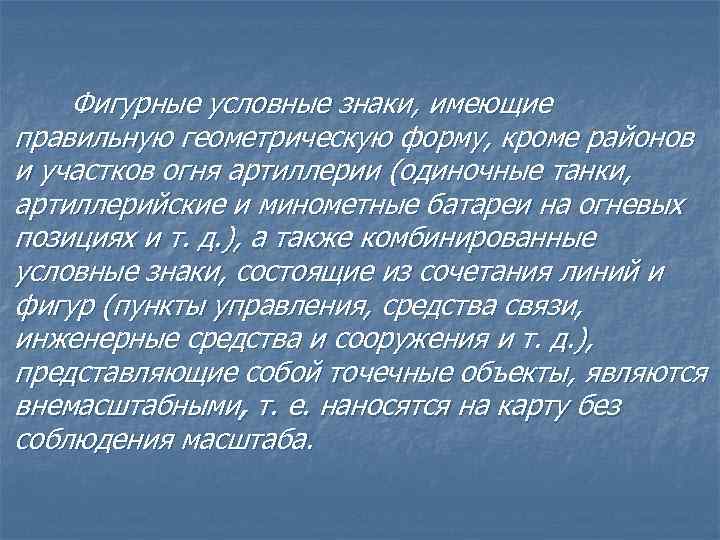

Фигурные условные знаки, имеющие правильную геометрическую форму, кроме районов и участков огня артиллерии (одиночные танки, артиллерийские и минометные батареи на огневых позициях и т. д. ), а также комбинированные условные знаки, состоящие из сочетания линий и фигур (пункты управления, средства связи, инженерные средства и сооружения и т. д. ), представляющие собой точечные объекты, являются внемасштабными, т. е. наносятся на карту без соблюдения масштаба.

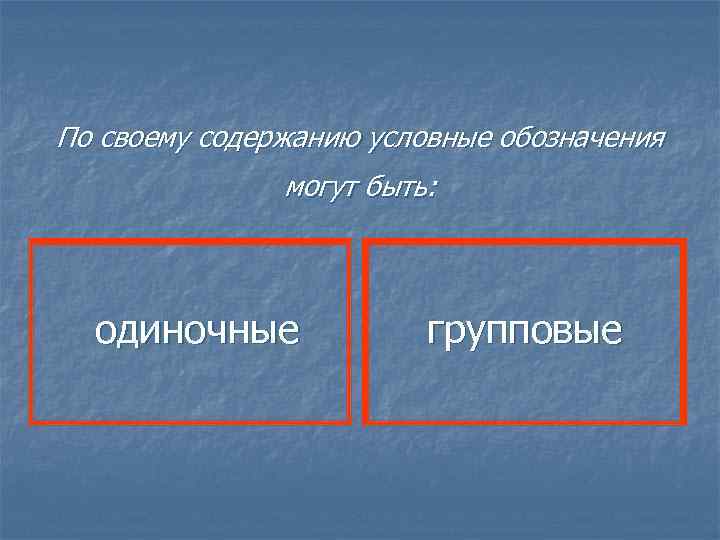

По своему содержанию условные обозначения могут быть: одиночные групповые

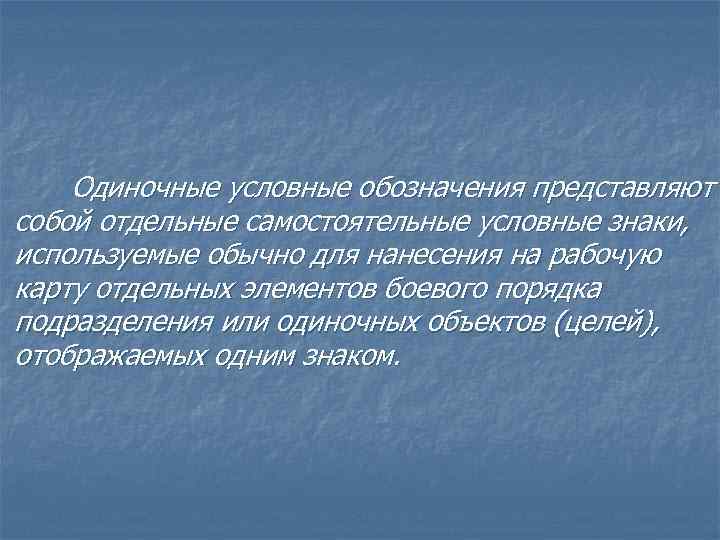

Одиночные условные обозначения представляют собой отдельные самостоятельные условные знаки, используемые обычно для нанесения на рабочую карту отдельных элементов боевого порядка подразделения или одиночных объектов (целей), отображаемых одним знаком.

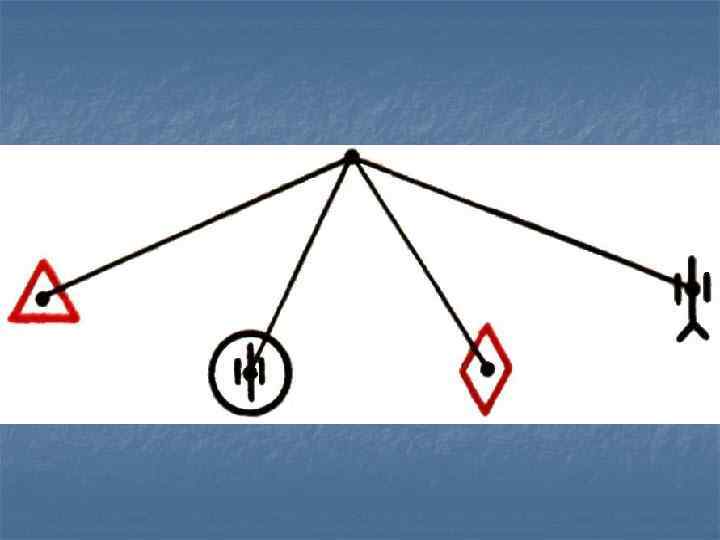

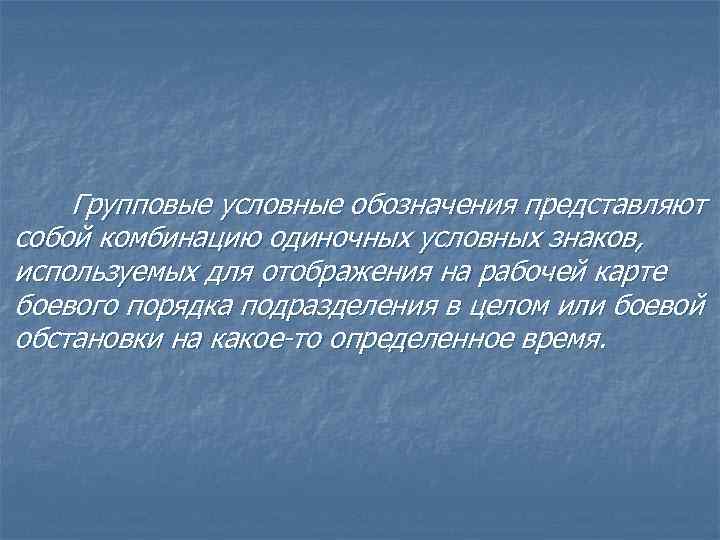

Групповые условные обозначения представляют собой комбинацию одиночных условных знаков, используемых для отображения на рабочей карте боевого порядка подразделения в целом или боевой обстановки на какое-то определенное время.

Пункты управления средства связи Командный пункт (штаб) бригады Командный пункт (штаб) полка Командный пункт (штаб) батальона Наблюдательный пункт (пост) Пункт наведения истребительной авиации

Пункты управления и средства связи Узлы связи: Приемный радиоцентр: Полевой (подвижный) Подвижный Стационарный незащищенный Стационарный защищенный Стационарная радиолокационная станция обнаружения воздушных целей Стационарный незащищенный Стационарный защищенный Передающий радиоцентр: Подвижный Стационарный незащищенный Подвижная радиолокационная станция обнаружения воздушных целей Стационарный защищенный

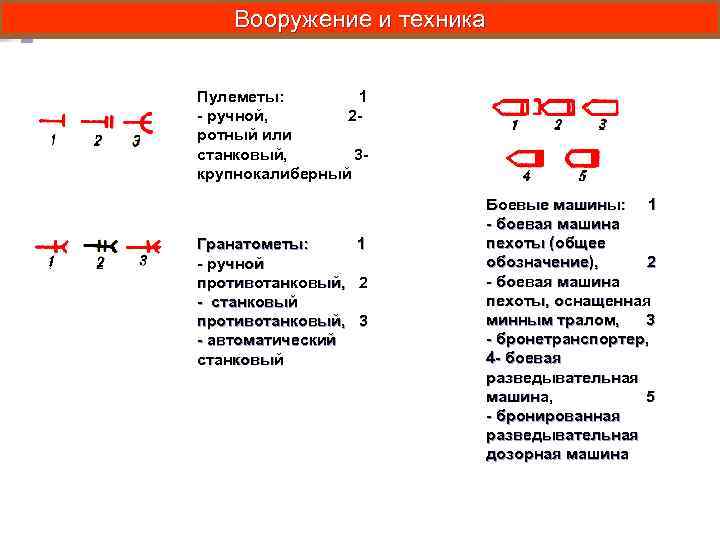

Вооружение и техника Пулеметы: 1 - ручной, 2 ротный или станковый, 3 крупнокалиберный Гранатометы: - ручной противотанковый, - станковый противотанковый, - автоматический станковый 1 2 3 Боевые машины: 1 - боевая машина пехоты (общее обозначение), 2 - боевая машина пехоты, оснащенная минным тралом, 3 - бронетранспортер, 4 - боевая разведывательная машина, 5 - бронированная разведывательная дозорная машина

Вооружение и техника Зенитная пулеметная установка Зенитные ракетные комплексы: 1 общее обозначение и типа "Стрела-2", 2 ближнего действия, 3 малой дальности, 4 средней дальности

Боевые действия и задачи войск Окоп с перекрытой щелью (блиндажом), занятый мотострелковым отделением Автомобиль в укрытии (другие виды техники - с соответствующими знаками и соответствующего цвета) Открытая щель Перекрытая щель Блиндаж Убежище Граница полосы огня: 1 - основного сектора обстрела, 2 дополнительного сектора обстрела Рубежи открытия огня: 1 - ПТУР, 2 из танковых пушек, 3 - из орудий БМП, 4 - из стрелкового оружия

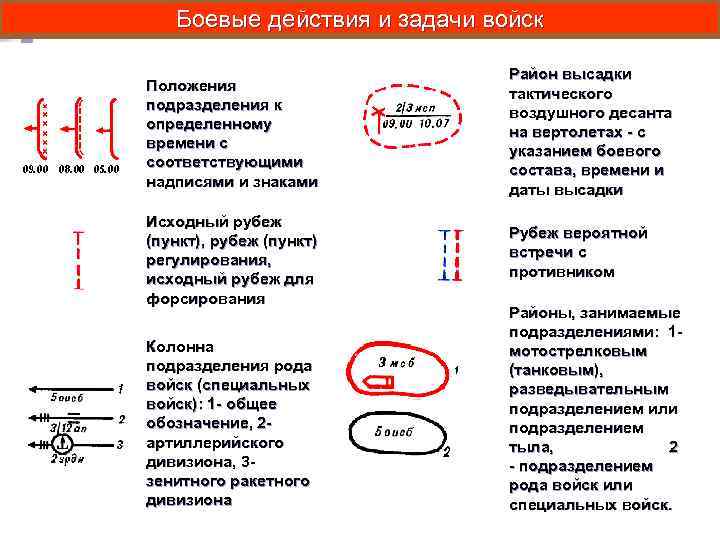

Боевые действия и задачи войск Положения подразделения к определенному времени с соответствующими надписями и знаками Район высадки тактического воздушного десанта на вертолетах - с указанием боевого состава, времени и даты высадки Исходный рубеж (пункт), рубеж (пункт) регулирования, исходный рубеж для форсирования Рубеж вероятной встречи с противником Колонна подразделения рода войск (специальных войск): 1 - общее обозначение, 2 артиллерийского дивизиона, 3 зенитного ракетного дивизиона Районы, занимаемые подразделениями: 1 мотострелковым (танковым), разведывательным подразделением или подразделением тыла, 2 - подразделением рода войск или специальных войск.

Обеспечение боя Разведывательный отряд выделяемый от соединения, части Боевой разведывательный дозор Пеший патруль Секрет Район (зона) пожара и направление его распространения. Разведка Применение зажигательного оружия с указанием средства применения, типа зажигательного вещества, времени и даты применения Ядерный удар с указанием мощности взрыва (40 кт), вида взрыва (В - воздушный, Н - наземный или надводный, П подземный или подводный), времени и даты взрыва.

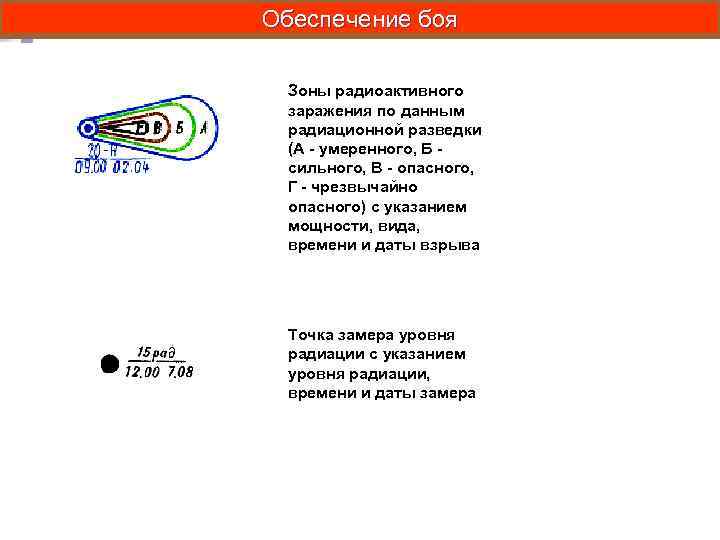

Обеспечение боя Зоны радиоактивного заражения по данным радиационной разведки (А - умеренного, Б сильного, В - опасного, Г - чрезвычайно опасного) с указанием мощности, вида, времени и даты взрыва Точка замера уровня радиации с указанием уровня радиации, времени и даты замера Разведка

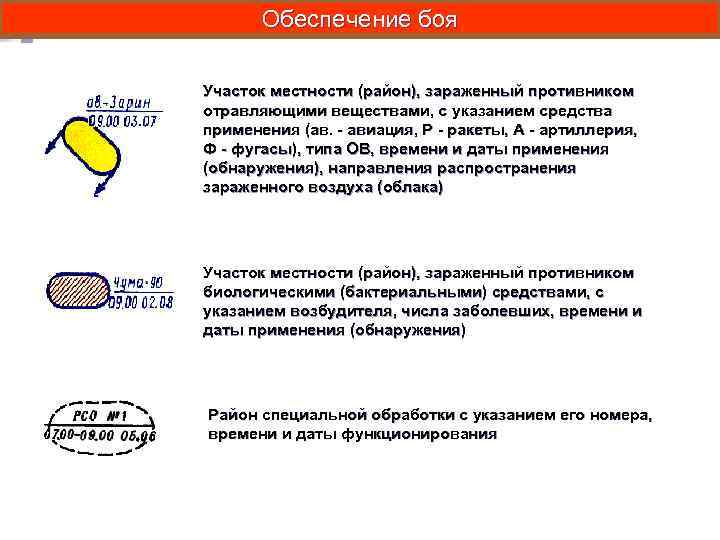

Обеспечение боя Участок местности (район), зараженный противником отравляющими веществами, с указанием средства применения (ав. - авиация, Р - ракеты, А - артиллерия, Ф - фугасы), типа ОВ, времени и даты применения (обнаружения), направления распространения зараженного воздуха (облака) Участок местности (район), зараженный противником биологическими (бактериальными) средствами, с указанием возбудителя, числа заболевших, времени и даты применения (обнаружения) Район специальной обработки с указанием его номера, времени и даты функционирования

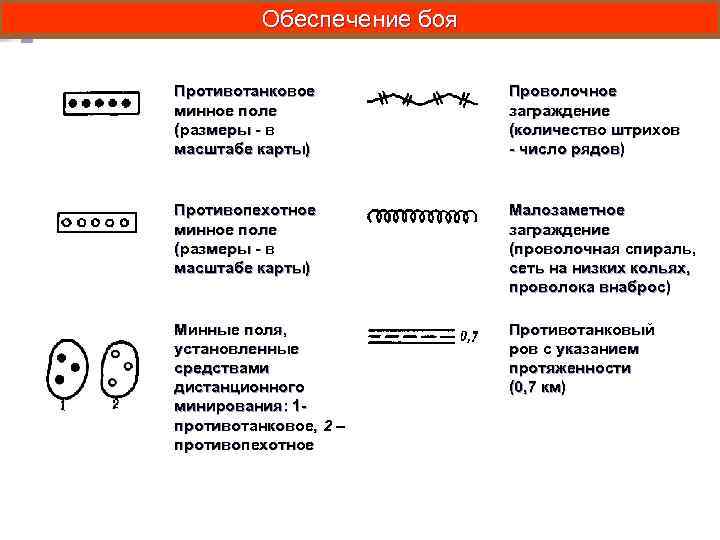

Обеспечение боя Противотанковое минное поле (размеры - в масштабе карты) Проволочное заграждение (количество штрихов - число рядов) Противопехотное минное поле (размеры - в масштабе карты) Малозаметное заграждение (проволочная спираль, сеть на низких кольях, проволока внаброс) Минные поля, установленные средствами дистанционного минирования: 1 противотанковое, 2 – противопехотное Противотанковый ров с указанием протяженности (0, 7 км)

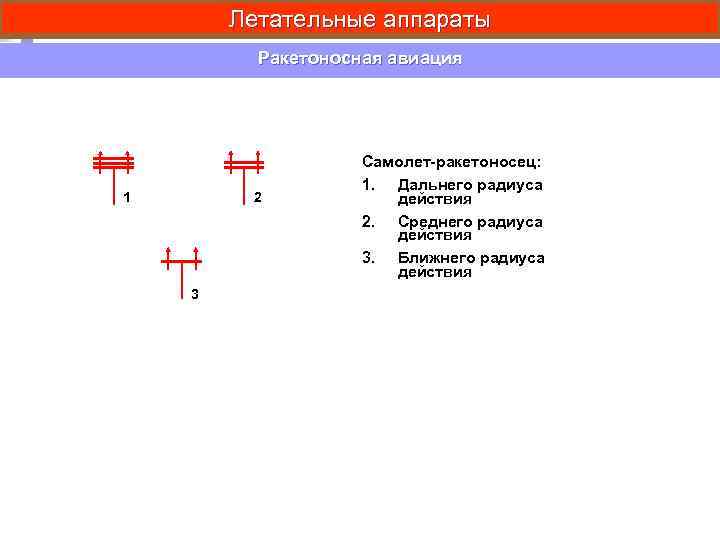

Летательные аппараты Ракетоносная авиация 1 2 3 Самолет-ракетоносец: 1. Дальнего радиуса действия 2. Среднего радиуса действия 3. Ближнего радиуса действия

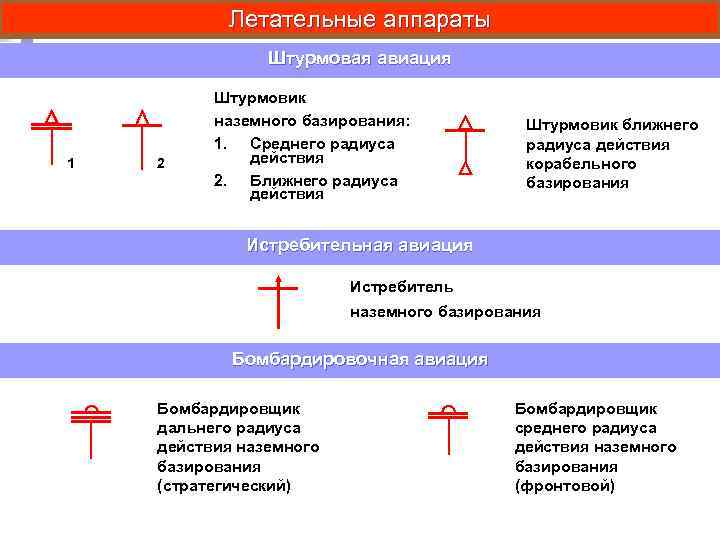

Летательные аппараты Штурмовая авиация 1 2 Штурмовик наземного базирования: 1. Среднего радиуса действия 2. Ближнего радиуса действия Штурмовик ближнего радиуса действия корабельного базирования Истребительная авиация Истребитель наземного базирования Бомбардировочная авиация Бомбардировщик дальнего радиуса действия наземного базирования (стратегический) Бомбардировщик среднего радиуса действия наземного базирования (фронтовой)

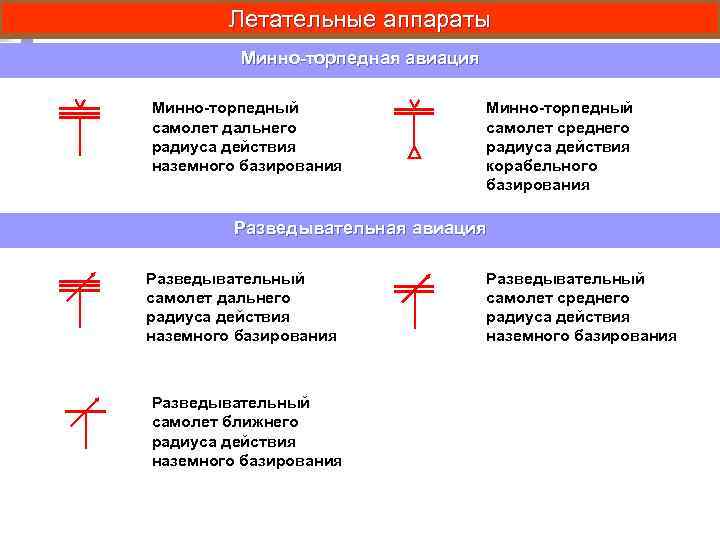

Летательные аппараты Минно-торпедная авиация Минно-торпедный самолет дальнего радиуса действия наземного базирования Минно-торпедный самолет среднего радиуса действия корабельного базирования Разведывательная авиация Разведывательный самолет дальнего радиуса действия наземного базирования Разведывательный самолет ближнего радиуса действия наземного базирования Разведывательный самолет среднего радиуса действия наземного базирования

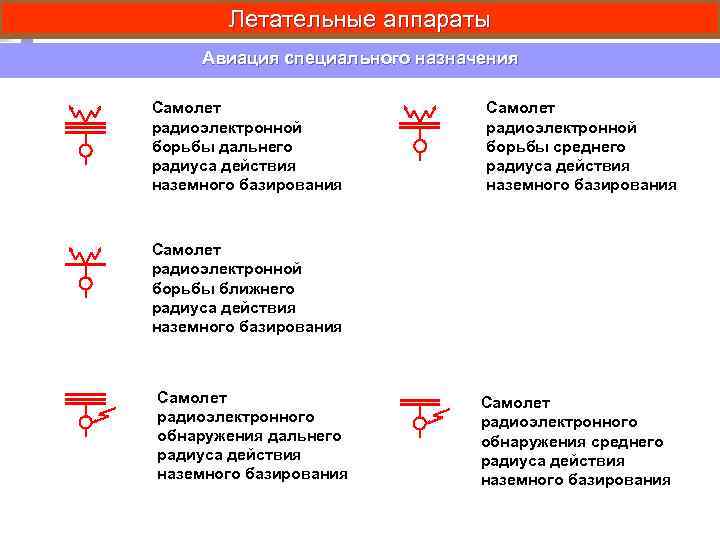

Летательные аппараты Авиация специального назначения Самолет радиоэлектронной борьбы дальнего радиуса действия наземного базирования Самолет радиоэлектронной борьбы среднего радиуса действия наземного базирования Самолет радиоэлектронной борьбы ближнего радиуса действия наземного базирования Самолет радиоэлектронного обнаружения дальнего радиуса действия наземного базирования Самолет радиоэлектронного обнаружения среднего радиуса действия наземного базирования

Летательные аппараты Авиация специального назначения т т Транспортный самолет дальнего радиуса действия наземного базирования т Транспортный самолет среднего радиуса действия наземного базирования Транспортный самолет ближнего радиуса действия наземного базирования Вертолет специального назначения корабельного базирования

Летательные аппараты Авиация специального назначения Самолет наведения и целеуказания среднего радиуса действия Вертолет наведения и целеуказания Самолеты авиации ПВО Самолет авиации ПВО ближнего радиуса действия наземного базирования Самолет авиации ПВО ближнего радиуса действия корабельного базирования

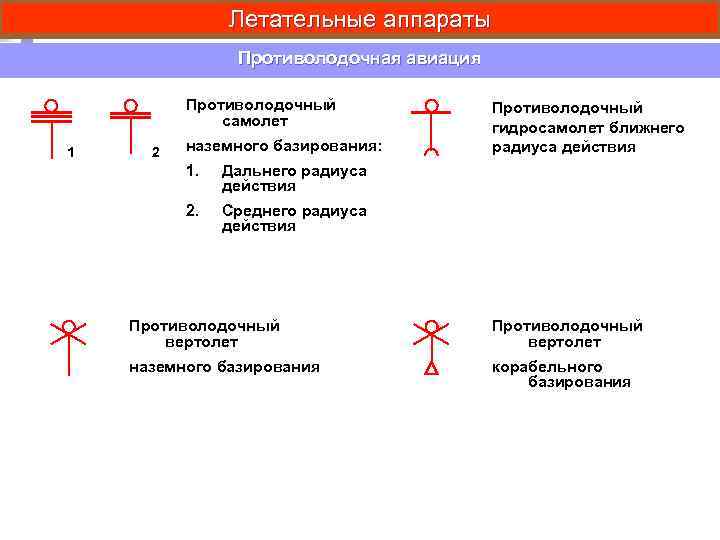

Летательные аппараты Противолодочная авиация Противолодочный самолет 1 2 наземного базирования: 1. Дальнего радиуса действия 2. Противолодочный гидросамолет ближнего радиуса действия Среднего радиуса действия Противолодочный вертолет наземного базирования корабельного базирования

Аэродромы и базирование авиации Аэродром (общее обозначение) Гидроаэродром Т Посадочная площадка Внеклассный с ВПП длиной более 3000 м Первого класса с ВПП длиной 2500 – 3000 м Второго класса с ВПП длиной 1800 – 2400 м Третьего класса с ВПП длиной 1200 – 1700 м Грунтовой аэродром Ложный аэродром

Боевые действия Удары , бои Обозначение ударов на главном направлении: Штриховой линией– планируемые удары; Сплошной линией – выполненные удары Планируемый ядерный удар Планируемый удар ракетами с обычным зарядом Выполненный удар ракетами с обычным зарядом Обозначение обеспечивающих действий: Штриховой линией – планируемые действия; Сплошной линией – выполненные действия Имитация удара (демонстративные действия) Удары авиации по береговым объектам: Планируемый с обычным зарядом

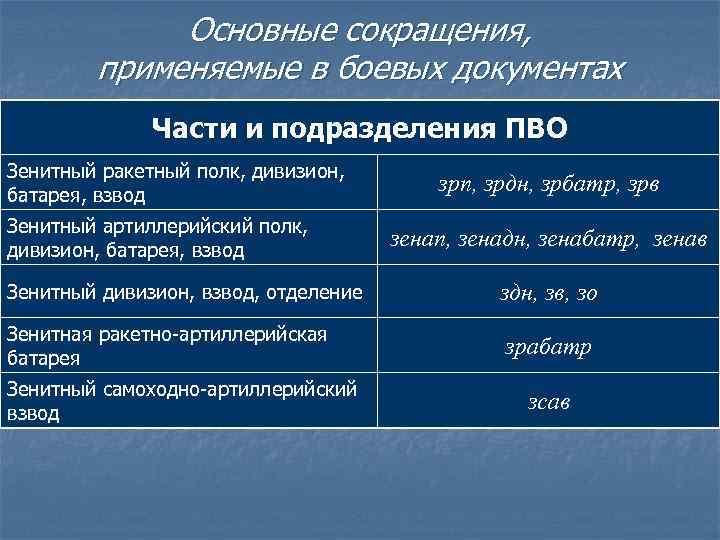

Основные сокращения, применяемые в боевых документах Части и подразделения ПВО Зенитный ракетный полк, дивизион, батарея, взвод Зенитный артиллерийский полк, дивизион, батарея, взвод зрп, зрдн, зрбатр, зрв зенап, зенадн, зенабатр, зенав Зенитный дивизион, взвод, отделение здн, зв, зо Зенитная ракетно-артиллерийская батарея зрабатр Зенитный самоходно-артиллерийский взвод зсав

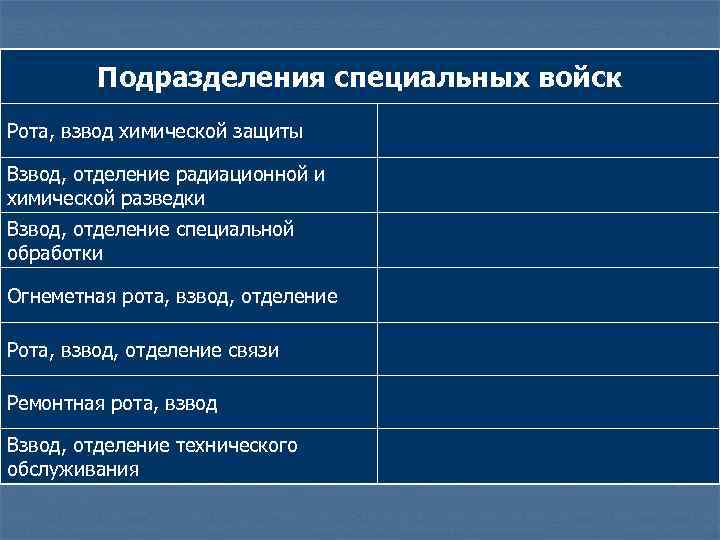

Подразделения специальных войск Рота, взвод химической защиты Взвод, отделение радиационной и химической разведки Взвод, отделение специальной обработки Огнеметная рота, взвод, отделение Рота, взвод, отделение связи Ремонтная рота, взвод Взвод, отделение технического обслуживания

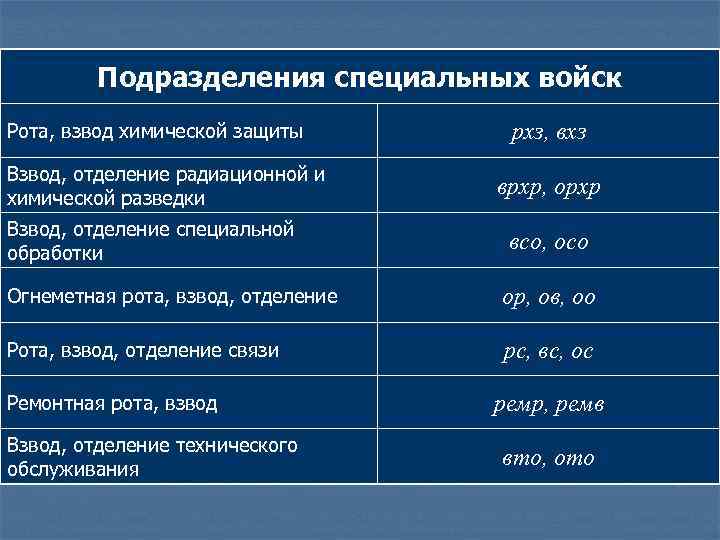

Подразделения специальных войск Рота, взвод химической защиты Взвод, отделение радиационной и химической разведки Взвод, отделение специальной обработки рхз, вхз врхр, орхр всо, осо Огнеметная рота, взвод, отделение ор, ов, оо Рота, взвод, отделение связи рс, вс, ос Ремонтная рота, взвод Взвод, отделение технического обслуживания ремр, ремв вто, ото

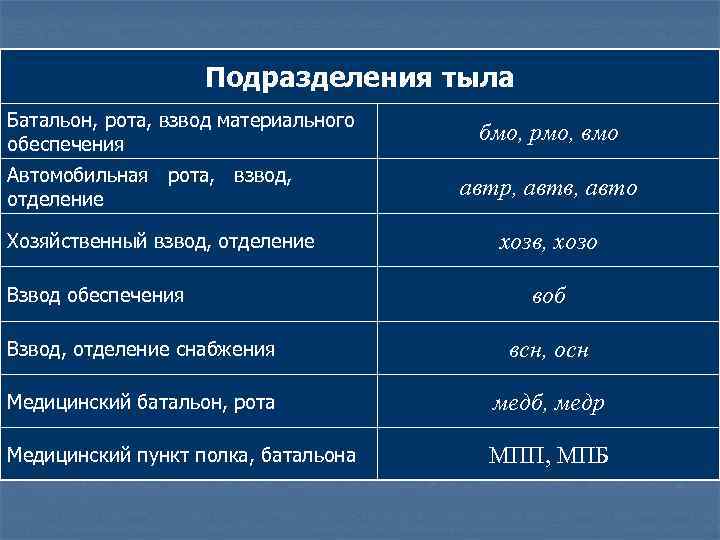

Подразделения тыла Батальон, рота, взвод материального обеспечения Автомобильная рота, взвод, отделение Хозяйственный взвод, отделение Взвод обеспечения бмо, рмо, вмо автр, автв, авто хозв, хозо воб Взвод, отделение снабжения всн, осн Медицинский батальон, рота медб, медр Медицинский пункт полка, батальона МПП, МПБ

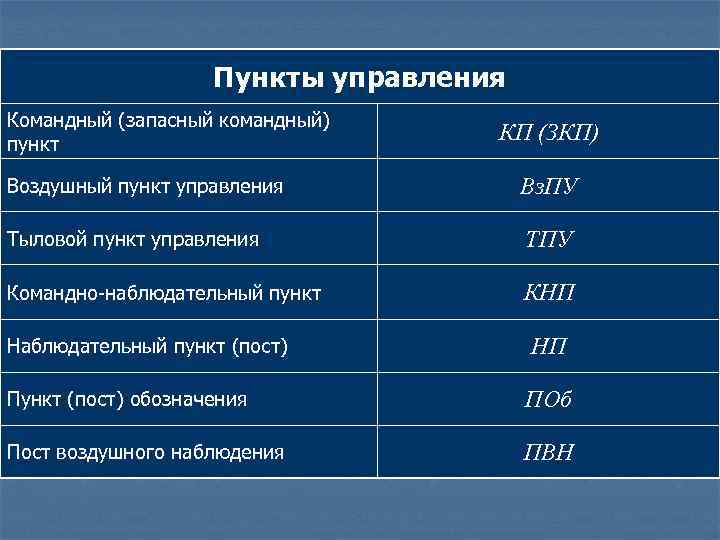

Пункты управления Командный (запасный командный) пункт КП (ЗКП) Воздушный пункт управления Вз. ПУ Тыловой пункт управления ТПУ Командно-наблюдательный пункт КНП Наблюдательный пункт (пост) НП Пункт (пост) обозначения ПОб Пост воздушного наблюдения ПВН

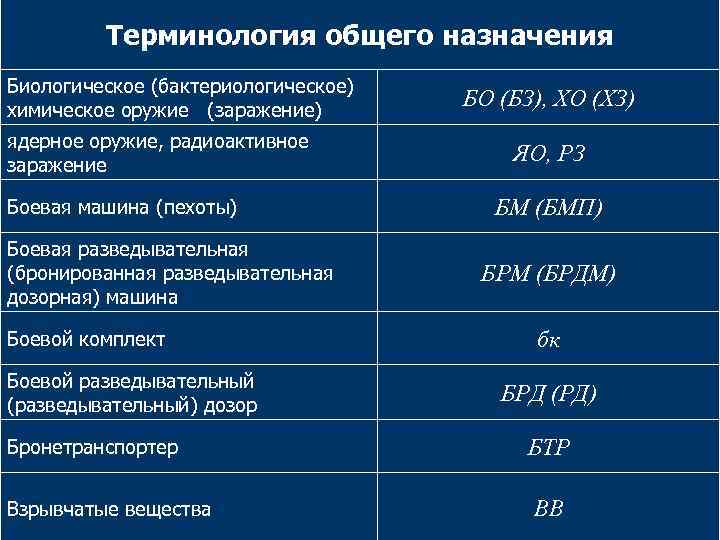

Терминология общего назначения Биологическое (бактериологическое) химическое оружие (заражение) ядерное оружие, радиоактивное заражение Боевая машина (пехоты) Боевая разведывательная (бронированная разведывательная дозорная) машина Боевой комплект Боевой разведывательный (разведывательный) дозор Бронетранспортер Взрывчатые вещества БО (БЗ), ХО (ХЗ) ЯО, РЗ БМ (БМП) БРМ (БРДМ) бк БРД (РД) БТР ВВ

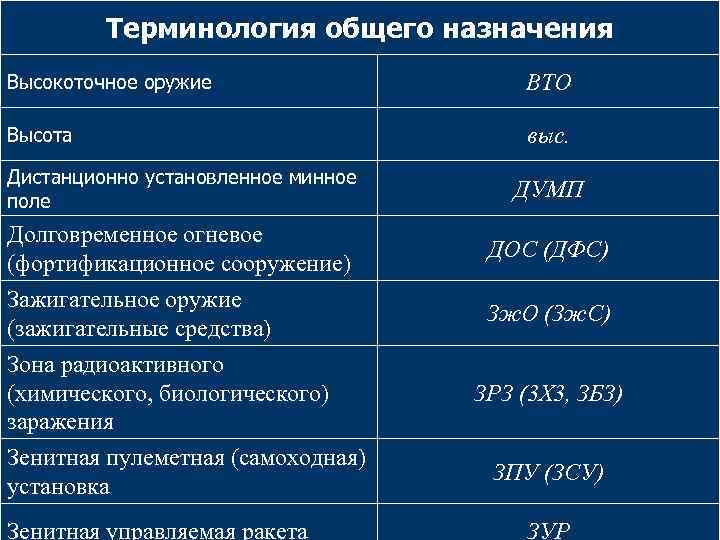

Терминология общего назначения Высокоточное оружие ВТО Высота выс. Дистанционно установленное минное поле Долговременное огневое (фортификационное сооружение) Зажигательное оружие (зажигательные средства) Зона радиоактивного (химического, биологического) заражения Зенитная пулеметная (самоходная) установка Зенитная управляемая ракета ДУМП ДОС (ДФС) Зж. О (Зж. С) ЗРЗ (3 X 3, ЗБЗ) ЗПУ (ЗСУ) ЗУР

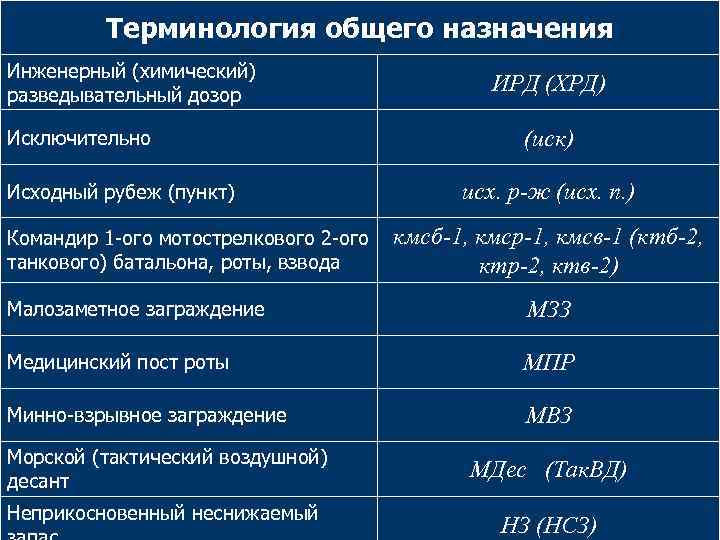

Терминология общего назначения Инженерный (химический) разведывательный дозор Исключительно Исходный рубеж (пункт) Командир 1 -ого мотострелкового 2 -ого танкового) батальона, роты, взвода ИРД (ХРД) (иск) исх. р-ж (исх. п. ) кмсб-1, кмср-1, кмсв-1 (ктб-2, ктр-2, ктв-2) Малозаметное заграждение МЗЗ Медицинский пост роты МПР Минно-взрывное заграждение МВЗ Морской (тактический воздушной) десант Неприкосновенный неснижаемый МДес (Так. ВД) НЗ (НСЗ)

Третий учебный вопрос: Основные правила ведения рабочей карты.

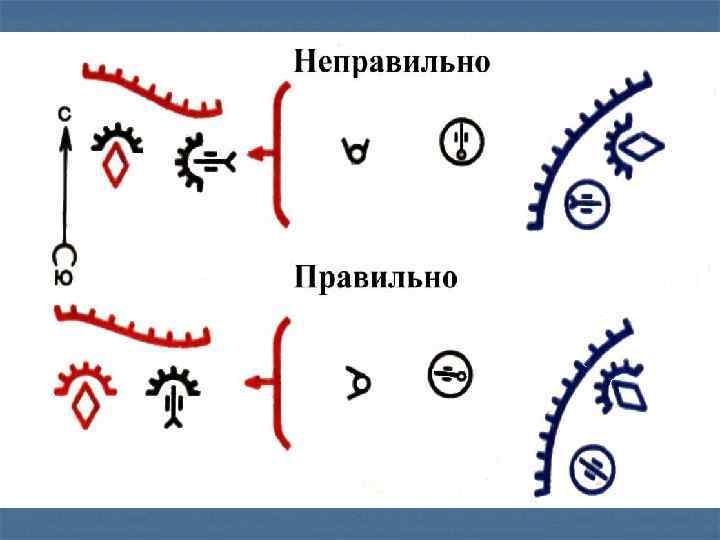

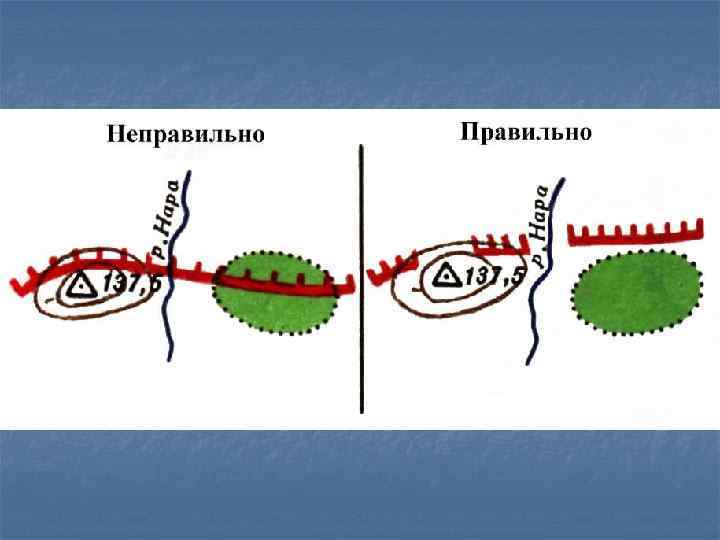

Обстановку наносят на рабочие карты карандашами определенных цветов. n Красным цветом показывают положение, задачи и действия танковых, мотострелковых, воздушнодесантных подразделений, их пункты управления, разграничительные линии, тыловые учреждения. n Черным цветом наносят положение, задачи и действия ракетных, артиллерийских, зенитных, инженерных, химических, радиотехнических подразделений, подразделений связи, тыловые учреждения этих войск, а также подписи, относящиеся к своим войскам. n Синим цветом изображаются войска противника, в том числе его инженерные сооружения, заграждения и т. п. , а также подписи и цифровые обозначения, относящиеся к нему.

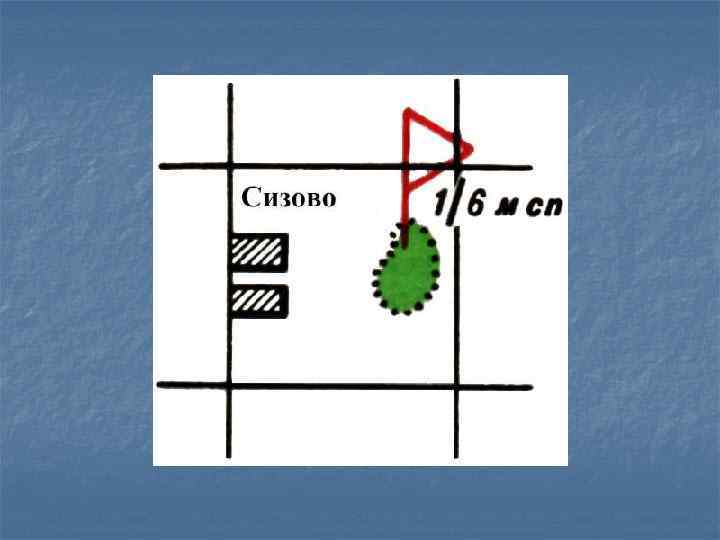

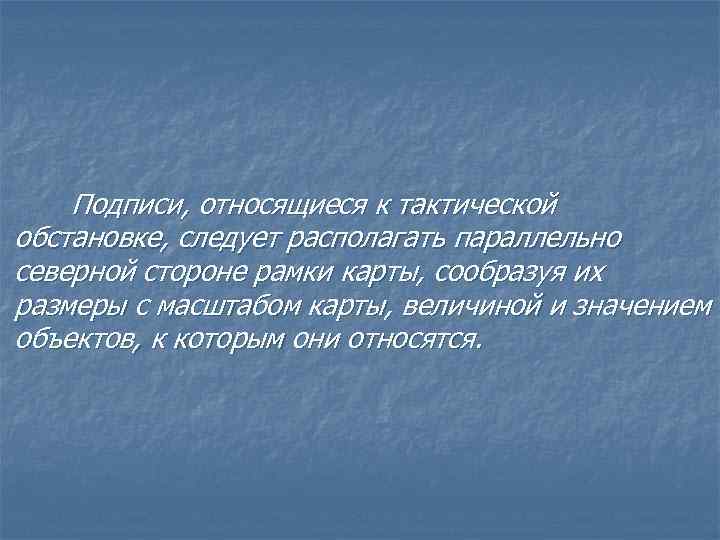

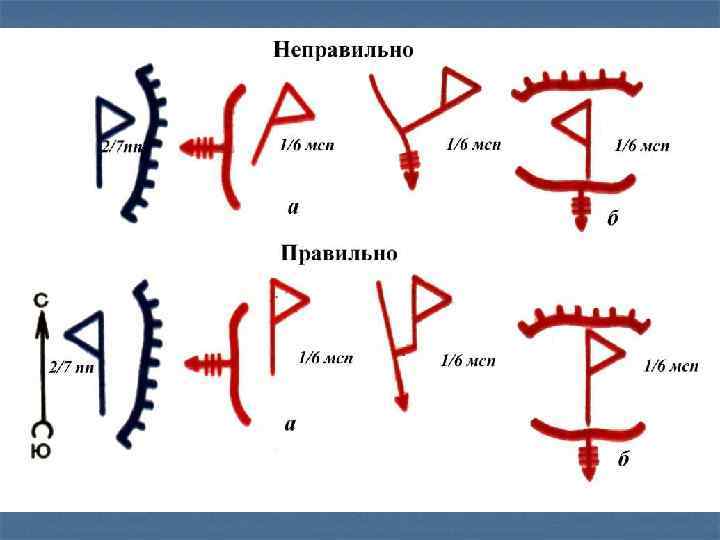

Подписи, относящиеся к тактической обстановке, следует располагать параллельно северной стороне рамки карты, сообразуя их размеры с масштабом карты, величиной и значением объектов, к которым они относятся.

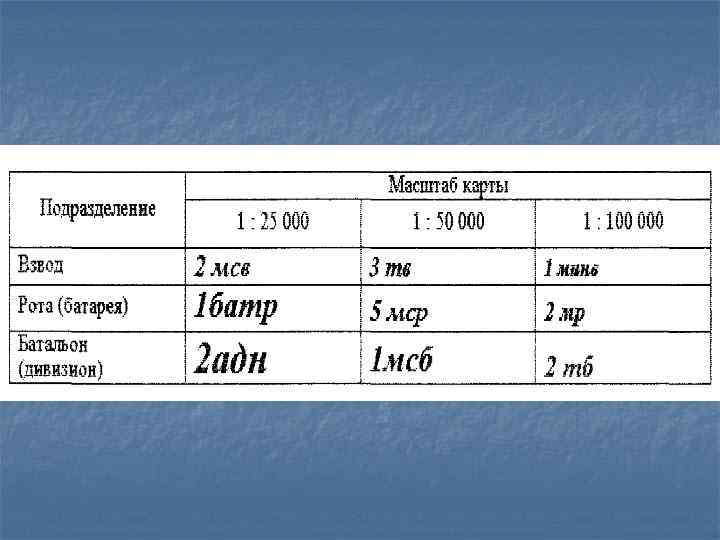

ШРИФТ П Р Я М О Й Н А К Л О Н Н Ы ЗАГЛАВНЫЕ БУКВЫ СТРОЧНЫЕ БУКВЫ

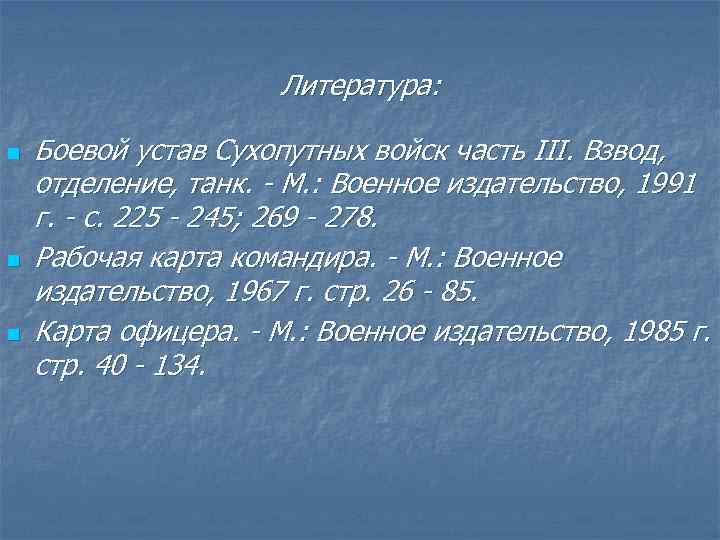

Литература: n n n Боевой устав Сухопутных войск часть III. Взвод, отделение, танк. - М. : Военное издательство, 1991 г. - с. 225 - 245; 269 - 278. Рабочая карта командира. - М. : Военное издательство, 1967 г. стр. 26 - 85. Карта офицера. - М. : Военное издательство, 1985 г. стр. 40 - 134.
