Военная топография. Тема 2.

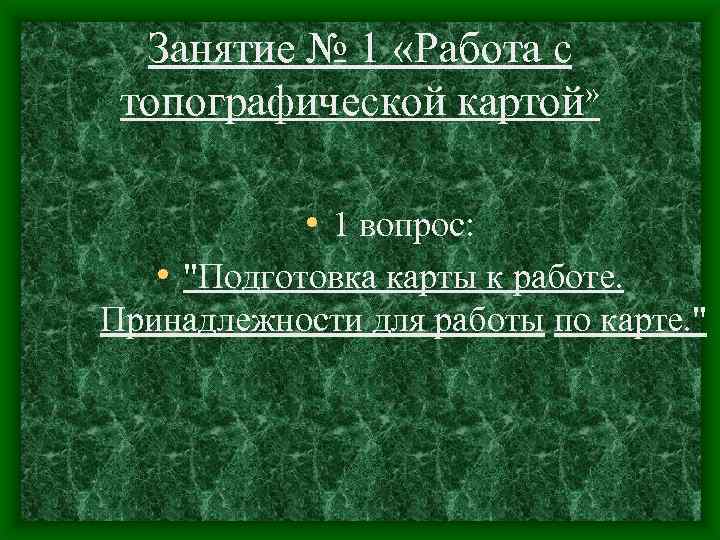

Занятие № 1 «Работа с топографической картой» • 1 вопрос: • "Подготовка карты к работе. Принадлежности для работы по карте. "

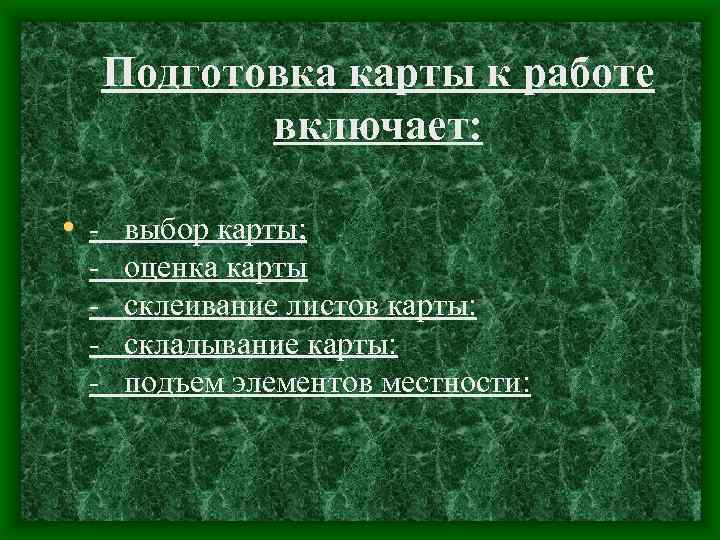

Подготовка карты к работе включает: • - выбор карты; - оценка карты - склеивание листов карты: - складывание карты: - подъем элементов местности:

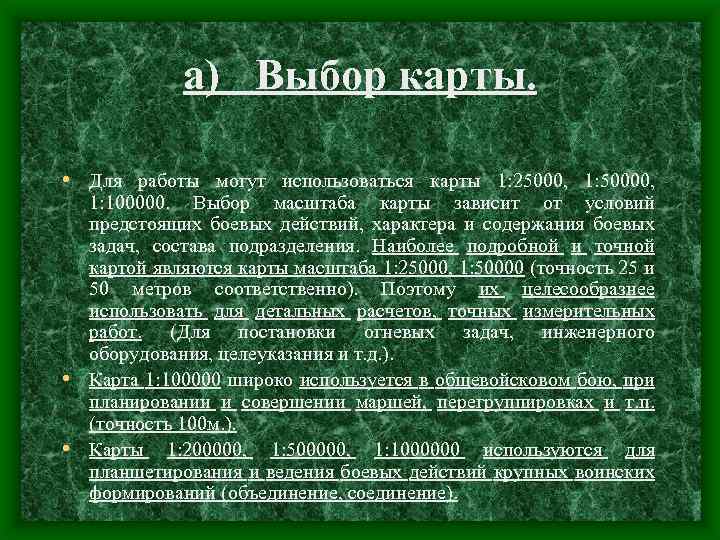

а) Выбор карты. • Для работы могут использоваться карты 1: 25000, 1: 50000, 1: 100000. Выбор масштаба карты зависит от условий предстоящих боевых действий, характера и содержания боевых задач, состава подразделения. Наиболее подробной и точной картой являются карты масштаба 1: 25000, 1: 50000 (точность 25 и 50 метров соответственно). Поэтому их целесообразнее использовать для детальных расчетов, точных измерительных работ. (Для постановки огневых задач, инженерного оборудования, целеуказания и т. д. ). • Карта 1: 100000 широко используется в общевойсковом бою, при планировании и совершении маршей, перегруппировках и т. п. (точность 100 м. ). • Карты 1: 200000, 1: 500000, 1: 1000000 используются для планшетирования и ведения боевых действий крупных воинских формирований (объединение, соединение).

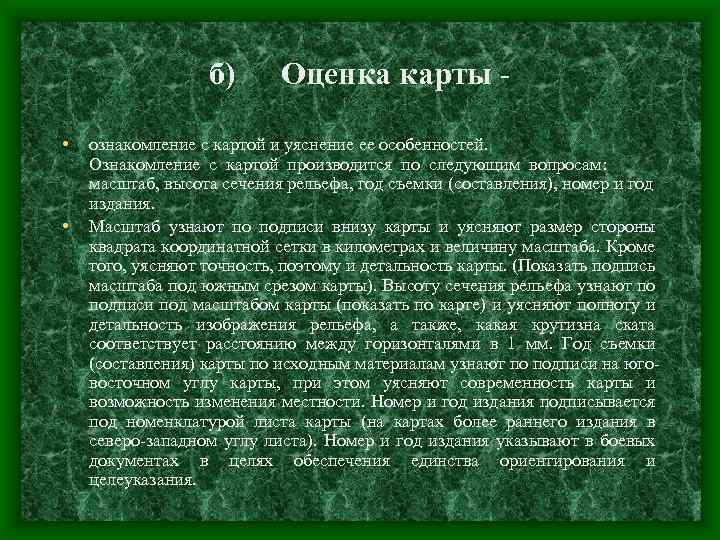

б) Оценка карты - • ознакомление с картой и уяснение ее особенностей. • Ознакомление с картой производится по следующим вопросам: масштаб, высота сечения рельефа, год съемки (составления), номер и год издания. Масштаб узнают по подписи внизу карты и уясняют размер стороны квадрата координатной сетки в километрах и величину масштаба. Кроме того, уясняют точность, поэтому и детальность карты. (Показать подпись масштаба под южным срезом карты). Высоту сечения рельефа узнают по подписи под масштабом карты (показать по карте) и уясняют полноту и детальность изображения рельефа, а также, какая крутизна ската соответствует расстоянию между горизонталями в 1 мм. Год съемки (составления) карты по исходным материалам узнают по подписи на юговосточном углу карты, при этом уясняют современность карты и возможность изменения местности. Номер и год издания подписывается под номенклатурой листа карты (на картах более раннего издания в северо-западном углу листа). Номер и год издания указывают в боевых документах в целях обеспечения единства ориентирования и целеуказания.
в) Склеивание листов карты • Очень часто районы действий подразделений будут выходить за пределы одного листа карты. В этих случаях карта командира может состоять из нескольких листов. Для удобства пользования выбранными листами рекомендуется составлять схему их расположения (пример рис. 1) N-36 -142 N-36 -143 N-36 -144 М-36 -10 М-36 -11 М-36 -12 М-36 -22 М-36 -23 М-36 -24

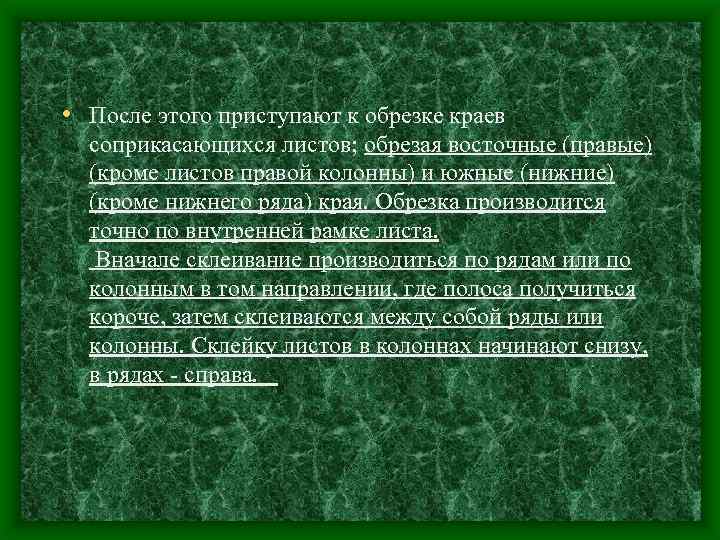

• После этого приступают к обрезке краев соприкасающихся листов; обрезая восточные (правые) (кроме листов правой колонны) и южные (нижние) (кроме нижнего ряда) края. Обрезка производится точно по внутренней рамке листа. Вначале склеивание производиться по рядам или по колонным в том направлении, где полоса получиться короче, затем склеиваются между собой ряды или колонны. Склейку листов в колоннах начинают снизу, в рядах - справа.
г) Складывание карты. • • • Правильное складывание карты обеспечивает: - удобное размещение карты в планшете; - пользование картой без ее полного развертывания; - быстрое нахождение на карте требуемого района; - сохранение карты от преждевременного износа. Форма сложенной карты может быть различной в зависимости от условий работы. Для работы на местности карту складывают "гармошкой" вдоль полосы действия (маршрута) с учетом удобства ее хранения в полевой сумке (планшете).
д) Подъем элементов местности на карте. • Подъем карты применяется, когда требуется более наглядно • • • показать (выделить) местные предметы и элементы рельефа, которые имеют важное значение для данной задачи. Элементы местности поднимаются на карте цветным карандашом путем расцветки, увеличением условного знака, подчеркиванием или увеличением подписи названия. Например: - для подъема растительности применяют зеленый цвет, обводится ее конфигурация, площадь внутри заштриховывается; - для подъема населенного пункта его название подчеркивается или увеличивается; - для подъема рек, ручьев, каналов обводится их контур и применяется тушевка синего цвета. Болота покрываются штриховкой синего цвета, параллельной нижнему обрезу карты - рельеф поднимается растушевкой светло-коричневого цвета; - дороги и маршруты поднимаются проведением вдоль условного знака утолщенной линии коричневого цвета.
• Условия работы офицеров с топографическими • • • картами в боевой обстановке характеризуется ограниченным временем и, как правило, минимальными удобствами. Это заставляет каждого офицера обеспечить себя всем необходимым для работы с картой. Основными принадлежностями для работы по карте являются: - планшет - цветные карандаши - линейка офицерская - поперечный масштаб; - курвиметр;

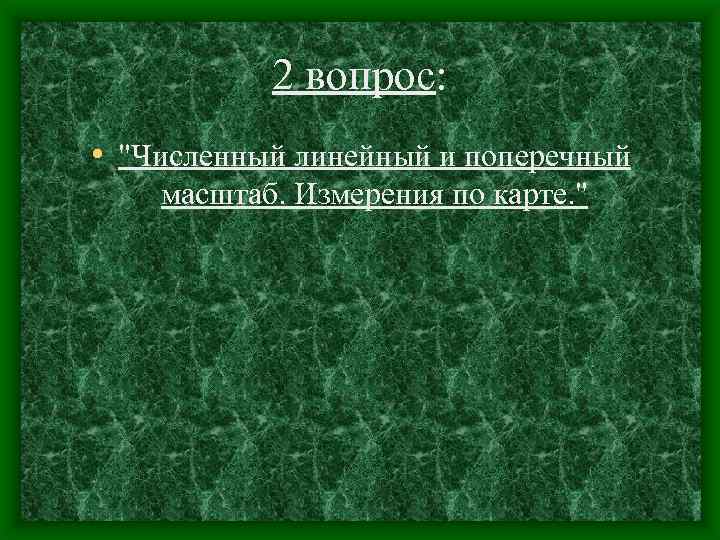

2 вопрос: • "Численный линейный и поперечный масштаб. Измерения по карте. "

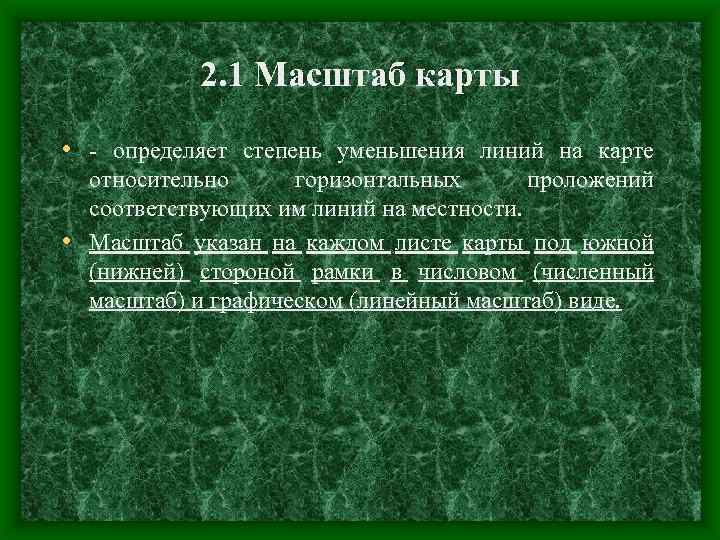

2. 1 Масштаб карты • - определяет степень уменьшения линий на карте относительно горизонтальных проложений соответствующих им линий на местности. • Масштаб указан на каждом листе карты под южной (нижней) стороной рамки в числовом (численный масштаб) и графическом (линейный масштаб) виде.

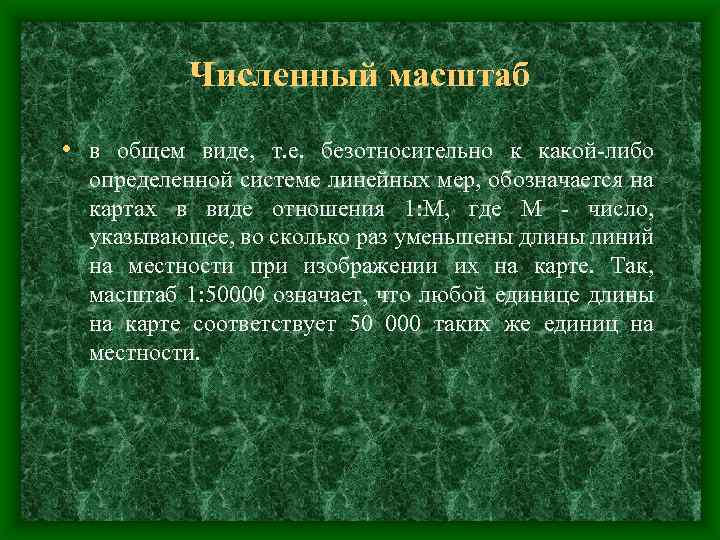

Численный масштаб • в общем виде, т. е. безотносительно к какой-либо определенной системе линейных мер, обозначается на картах в виде отношения 1: М, где М - число, указывающее, во сколько раз уменьшены длины линий на местности при изображении их на карте. Так, масштаб 1: 50000 означает, что любой единице длины на карте соответствует 50 000 таких же единиц на местности.

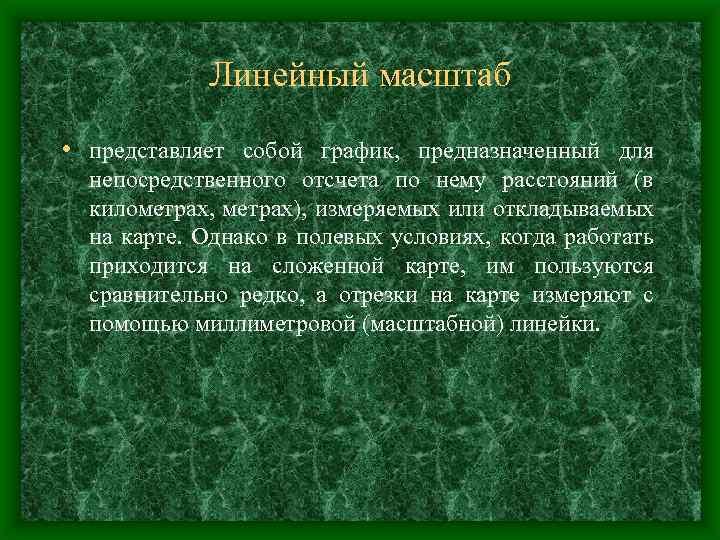

Линейный масштаб • представляет собой график, предназначенный для непосредственного отсчета по нему расстояний (в километрах, метрах), измеряемых или откладываемых на карте. Однако в полевых условиях, когда работать приходится на сложенной карте, им пользуются сравнительно редко, а отрезки на карте измеряют с помощью миллиметровой (масштабной) линейки.
2. 2. Измерение линий на карте. • Прямые линии измеряют обычно линейкой. Извилистые и ломаные линии измеряют по частям циркулем-измерителем. Для этого устанавливают по линейке или линейному масштабу раствор циркуля, соответствующий какому-нибудь целому числу километров или сотен метров, и таким "шагом" проходят вдоль измеряемой линии, ведя счет перестановок ножек. Порядок измерения показан на рисунке, где AF -измеряемая линия. А, В, С, . . , Е - места постановок ножек, EF - остаток, измеряемый по линейке (линейному масштабу).
Для измерения кривых и извилистых линий используют также специальный прибор - курвиметр. Механизм этого прибора состоит из измерительного колесика, соединенного системой зубчатых передач со стрелкой, которая движется по циферблату. При движении колесика вдоль измеряемой по карте линии стрелка передвигается по циферблату и указывает пройденное колесиком расстояние в сантиметрах. Для измерения расстояния следует предварительно вращением колесика установить стрелку курвиметра в начальное положение, т. е. на отсчет "О", а затем прокатить его вдоль измеряемой линии, следя за тем, чтобы стрелка двигалась по циферблату в направлении числе 10, 20 и 30 и т. д. Умножив величину масштаба карты на показание стрелки курвиметра, получают расстояние на местности.

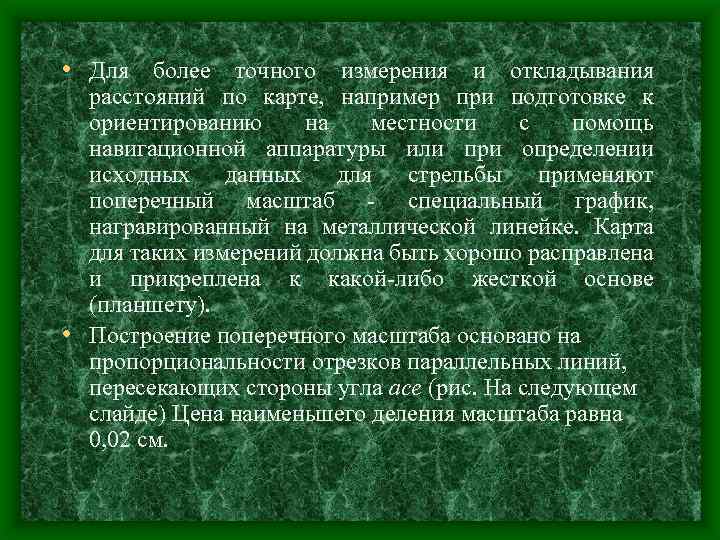

• Для более точного измерения и откладывания расстояний по карте, например при подготовке к ориентированию на местности с помощь навигационной аппаратуры или при определении исходных данных для стрельбы применяют поперечный масштаб - специальный график, награвированный на металлической линейке. Карта для таких измерений должна быть хорошо расправлена и прикреплена к какой-либо жесткой основе (планшету). • Построение поперечного масштаба основано на пропорциональности отрезков параллельных линий, пересекающих стороны угла асе (рис. На следующем слайде) Цена наименьшего деления масштаба равна 0, 02 см.

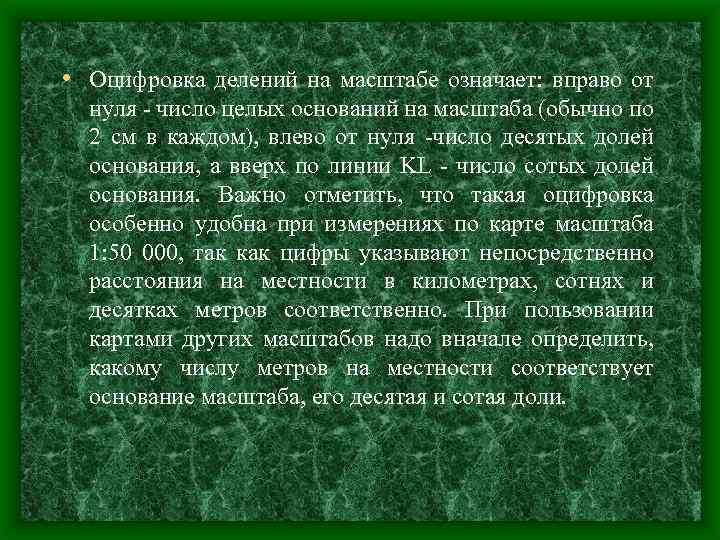

• Оцифровка делений на масштабе означает: вправо от нуля - число целых оснований на масштаба (обычно по 2 см в каждом), влево от нуля -число десятых долей основания, а вверх по линии KL - число сотых долей основания. Важно отметить, что такая оцифровка особенно удобна при измерениях по карте масштаба 1: 50 000, так как цифры указывают непосредственно расстояния на местности в километрах, сотнях и десятках метров соответственно. При пользовании картами других масштабов надо вначале определить, какому числу метров на местности соответствует основание масштаба, его десятая и сотая доли.

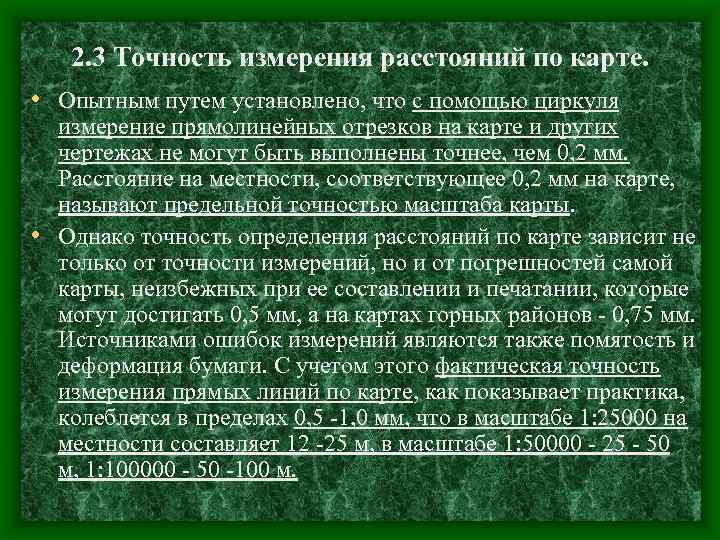

2. 3 Точность измерения расстояний по карте. • Опытным путем установлено, что с помощью циркуля измерение прямолинейных отрезков на карте и других чертежах не могут быть выполнены точнее, чем 0, 2 мм. Расстояние на местности, соответствующее 0, 2 мм на карте, называют предельной точностью масштаба карты. • Однако точность определения расстояний по карте зависит не только от точности измерений, но и от погрешностей самой карты, неизбежных при ее составлении и печатании, которые могут достигать 0, 5 мм, а на картах горных районов - 0, 75 мм. Источниками ошибок измерений являются также помятость и деформация бумаги. С учетом этого фактическая точность измерения прямых линий по карте, как показывает практика, колеблется в пределах 0, 5 -1, 0 мм, что в масштабе 1: 25000 на местности составляет 12 -25 м, в масштабе 1: 50000 - 25 - 50 м, 1: 100000 - 50 -100 м.
2. 4 Простейшие способы измерения площадей по карте. • Приближенную оценку размеров площадей производят на глаз по квадратам километровой сетки. Каждому квадрату сетки карт масштабов 1: 10000 - 1: 50000 на местности соответствует 1 км 2, масштаба 1: 100000 - 4 км 2, 1: 200000 -16 км 2. • Более точно площади измеряют палеткой, представляющей собой лист прозрачного пластика с нанесенной на него сеткой квадратов со стороной 2 -10 мм (в зависимости от масштаба карты и необходимой точности измерений).

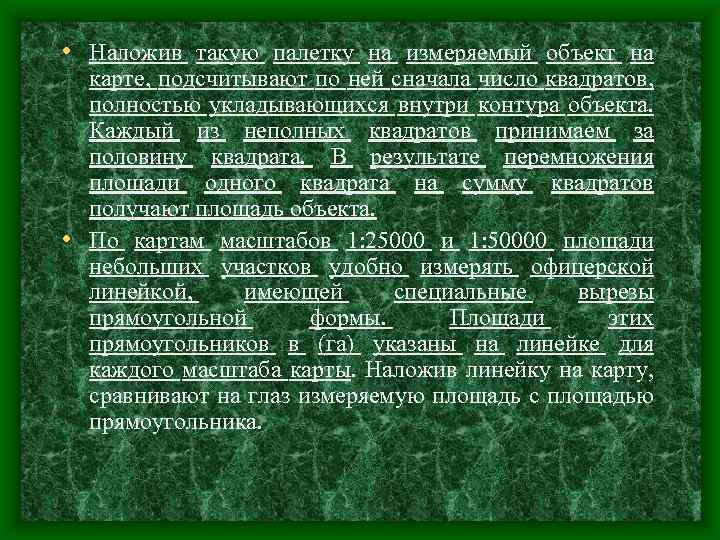

• Наложив такую палетку на измеряемый объект на карте, подсчитывают по ней сначала число квадратов, полностью укладывающихся внутри контура объекта. Каждый из неполных квадратов принимаем за половину квадрата. В результате перемножения площади одного квадрата на сумму квадратов получают площадь объекта. • По картам масштабов 1: 25000 и 1: 50000 площади небольших участков удобно измерять офицерской линейкой, имеющей специальные вырезы прямоугольной формы. Площади этих прямоугольников в (га) указаны на линейке для каждого масштаба карты. Наложив линейку на карту, сравнивают на глаз измеряемую площадь с площадью прямоугольника.
Конец показа. «Смотри, военные карту рассматривают. Сейчас дорогу спрашивать будут. » (шутка юмора).
• Исполнено преподавателем кафедры общевойсковой подготовки Терешенко С. Б. тел. (095) 155 -01 -27.
