ВОЕННАЯ ТОПОГРАФИЯ Тема 2 Основы военной топографии

ВОЕННАЯ ТОПОГРАФИЯ Тема № 2. Основы военной топографии Занятие № 2. Подготовка карты к работе, измерение по карте, определение координат и целеуказания.

Учебные вопросы: . 1. Подготовка карты к работе. 2. Точность измерения по карте. 3. Системные координаты используемые при работе с картой. 4. Способы целеуказания по карте.

Несколько иллюстраций

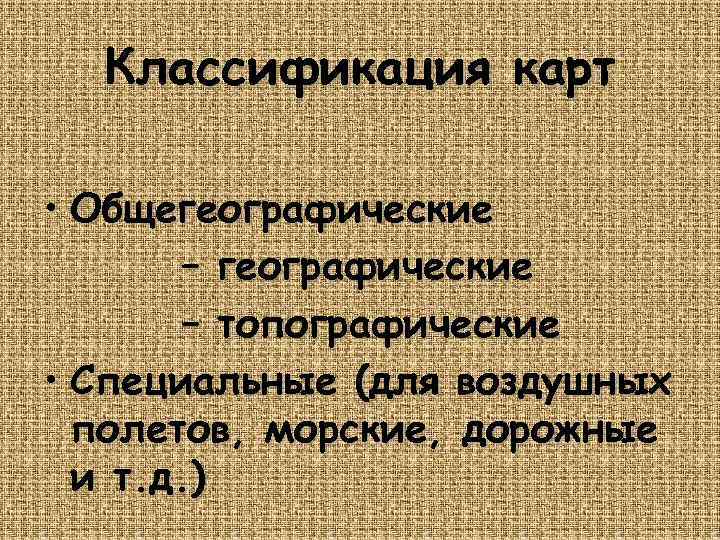

Классификация карт • Общегеографические – топографические • Специальные (для воздушных полетов, морские, дорожные и т. д. )

Классификация топографических карт Классификация карт Масштабы карт 1: 25. 000 1: 50. 000 1: 100. 000 1: 200. 000 1: 500. 000 1: 1. 000 По основному По масштабам назначению Крупномасштабные Тактические Среднемасштабные Мелкомасштабные Оперативные

Номенклатура топографических карт Топографические карты масштабов 1: 500. 000 и крупнее составляются в единой равноугольной проекции Гаусса, названной так по имени ее автора. Ее проекция принята у нас не только для составления карт указанных масштабов, но и для вычисления плоских прямоугольных координат геодезических пунктов. Координаты, вычисленные на плоскости в этой проекции, называются координатами Гаусса.

Гриф карты Кроме того, на карте масштаба 1: 200000 справа и слева от надписи масштаба даются условные Год съемки, Поправки направления знаки, характеризующие проходимость Величина при измерении углов по обновления, редактор масштаба местности, а на обороте листа печатаются карте Год издания Шкала и справка Наименование схема Номенклатура грунтовзаложений о местности; на карте Численный карты листа карты справа от надписи Зарамочное оформление карты наиболее крупного масштабамасштаб 1: 500. 000 Линейный масштаба размещаютсянаселенного пункта схема расположения масштаб прилегающих листов и схема административного деления, а слева – основные условные знаки.

Определение координат Долгота 1 минута по долготе Широта Географические координаты 1 минута по широте

Прежде чем определять полные Значения прямоугольные координаты – верт. линии рассмотрим сокращенные – (координата Y) которые в основном применяются для целеуказания. Значения Определим полные гор. линии Например: квадрат 7208, прямоугольные (координата X) координаты где 72 – номер нижней стороны топогеодезического квадрата, а 08 – левой. пункта: квадрат 7207 -8 Если в искомом квадрате необходимо указать расположение конкретного объекта, используется следующее обозначение X=6072 660 Y=4307 110 Например: квадрат 7208 -5 1 2 3 9 4 8 Прямоугольные координаты 7 6 5

Полярные координаты, как правило, используются наблюдателями для дальнейшего нанесения на карту (определения прямоугольных координат) целей Полярные координаты Полюс – место расположения наблюдателя, полярная ось – параллельна вертикальной линии координатной сетки. Определяется угол места цели и дальность. L 0 α=30 L=500

Определение расстояний Коэффициент увеличения длины маршрута Характер местности на местности по сравнению с измеряемой по карте При определении 1: 500 000 1: 200 000 расстояний используются несколько инструментов: Горная 1, 3 1, 25 – линейка – циркуль-измеритель Холмист 1, 2 ая – курвиметр 1, 15 1: 100 000 1: 50 000 1, 2 1, 15 1, 1 1, 05 В зависимости от рельефа местности Равнинна Принцип один 1, 05 – измеренное 1, 05 полученное значение 1, 0 я расстояние умножается на увеличивается исходя из численную величину следующих масштаба карты коэффициентов

На карте горизонтали Более точно измерить Найдите квадрат крутизну ската линиями показываютсяможно при 6910 помощи шкалы коричневого цвета Основные заложений горизонтали (тонкие линии) наносятся по высоте сечения 0, 02 от масштаба карты Ряд горизонталей имеет цифровое обозначение Штрихи на Сущность изображения горизонталях показывают Каждая 5 -я земной поверхности направление горизонталь утолщенная горизонталямисклона При необходимости проводятся дополнительные горизонтали через половину сечения

Условные топографические знаки Масштабные знаки – Пояснительные это знаки, которые топографические отображают знаки позволяют реальные подробную Внемасштабные получить очертания объектаэто знаки, знаки – в характеристику соответствующем которые неи местности масштабе отображают объектов реальные очертания объекта Квадрат 7212 Квадрат 6610 Следующий Рассмотрим 7210 квадрат 6713 7213 7113 • Масштабные • Внемасштабные • Пояснительные
