Военная топография тема 1 Топографические карты

Военная топография

тема № 1 Топографические карты и их чтение

занятие № 2 Изучение и оценка элементов местности по карте, определение их количественных и качественных характеристик.

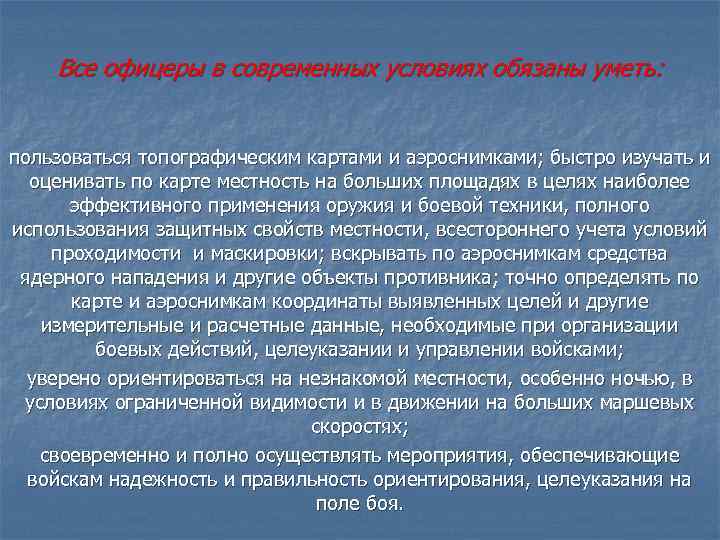

Все офицеры в современных условиях обязаны уметь: пользоваться топографическим картами и аэроснимками; быстро изучать и оценивать по карте местность на больших площадях в целях наиболее эффективного применения оружия и боевой техники, полного использования защитных свойств местности, всестороннего учета условий проходимости и маскировки; вскрывать по аэроснимкам средства ядерного нападения и другие объекты противника; точно определять по карте и аэроснимкам координаты выявленных целей и другие измерительные и расчетные данные, необходимые при организации боевых действий, целеуказании и управлении войсками; уверено ориентироваться на незнакомой местности, особенно ночью, в условиях ограниченной видимости и в движении на больших маршевых скоростях; своевременно и полно осуществлять мероприятия, обеспечивающие войскам надежность и правильность ориентирования, целеуказания на поле боя.

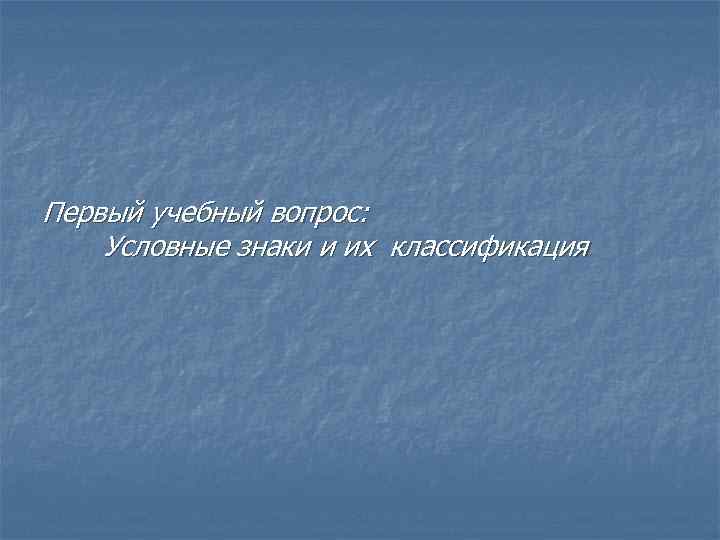

Первый учебный вопрос: Условные знаки и их классификация

Все местные предметы при изображении на топографических картах подразделяются на следующие основные группы, для каждой из которых установлена своя система условных обозначений: n n n n растительный покров и грунт; гидрография; населенные пункты; промышленные, сельскохозяйственные и социально культурные объекты; дорожная сеть; административные границы и ограждения; отдельные местные предметы ориентиры.

Виды условных знаков

Условные знаки местных предметов по их назначению и свойствам разделяются на следующие три вида: n n n масштабные; внемасштабные; пояснительные.

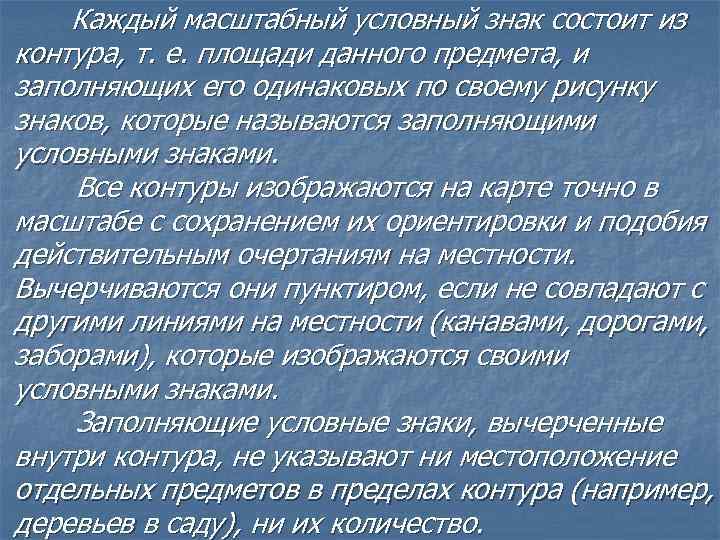

Каждый масштабный условный знак состоит из контура, т. е. площади данного предмета, и заполняющих его одинаковых по своему рисунку знаков, которые называются заполняющими условными знаками. Все контуры изображаются на карте точно в масштабе с сохранением их ориентировки и подобия действительным очертаниям на местности. Вычерчиваются они пунктиром, если не совпадают с другими линиями на местности (канавами, дорогами, заборами), которые изображаются своими условными знаками. Заполняющие условные знаки, вычерченные внутри контура, не указывают ни местоположение отдельных предметов в пределах контура (например, деревьев в саду), ни их количество.

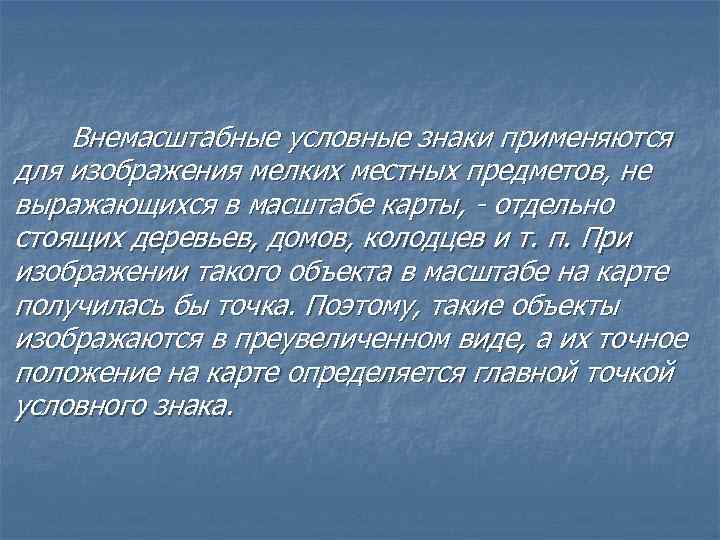

Внемасштабные условные знаки применяются для изображения мелких местных предметов, не выражающихся в масштабе карты, отдельно стоящих деревьев, домов, колодцев и т. п. При изображении такого объекта в масштабе на карте получилась бы точка. Поэтому, такие объекты изображаются в преувеличенном виде, а их точное положение на карте определяется главной точкой условного знака.

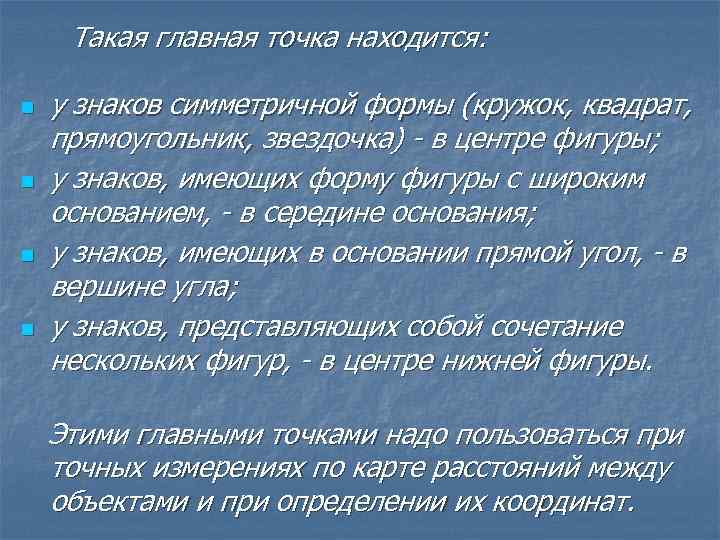

Такая главная точка находится: n n у знаков симметричной формы (кружок, квадрат, прямоугольник, звездочка) в центре фигуры; у знаков, имеющих форму фигуры с широким основанием, в середине основания; у знаков, имеющих в основании прямой угол, в вершине угла; у знаков, представляющих собой сочетание нескольких фигур, в центре нижней фигуры. Этими главными точками надо пользоваться при точных измерениях по карте расстояний между объектами и при определении их координат.

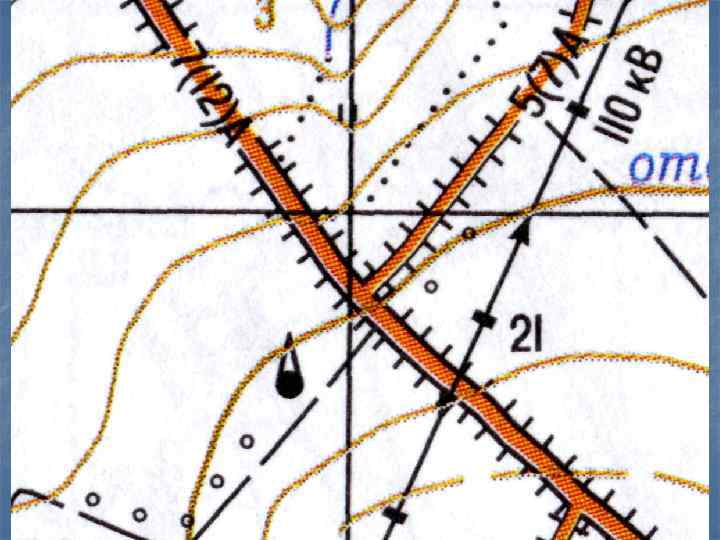

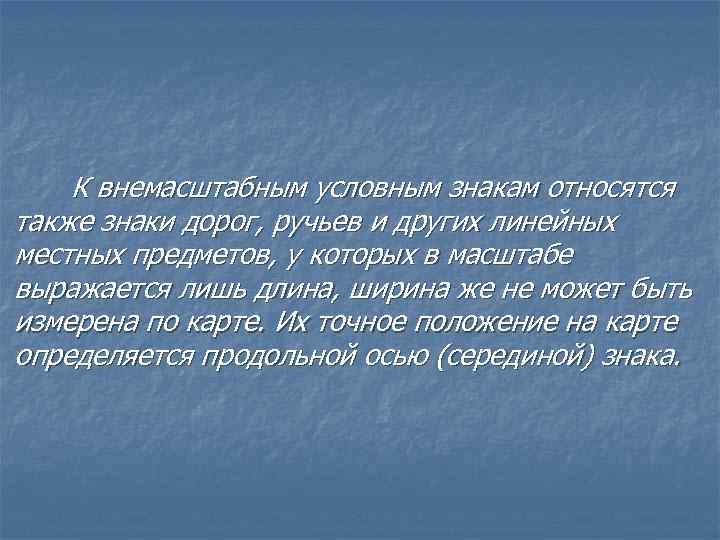

К внемасштабным условным знакам относятся также знаки дорог, ручьев и других линейных местных предметов, у которых в масштабе выражается лишь длина, ширина же не может быть измерена по карте. Их точное положение на карте определяется продольной осью (серединой) знака.

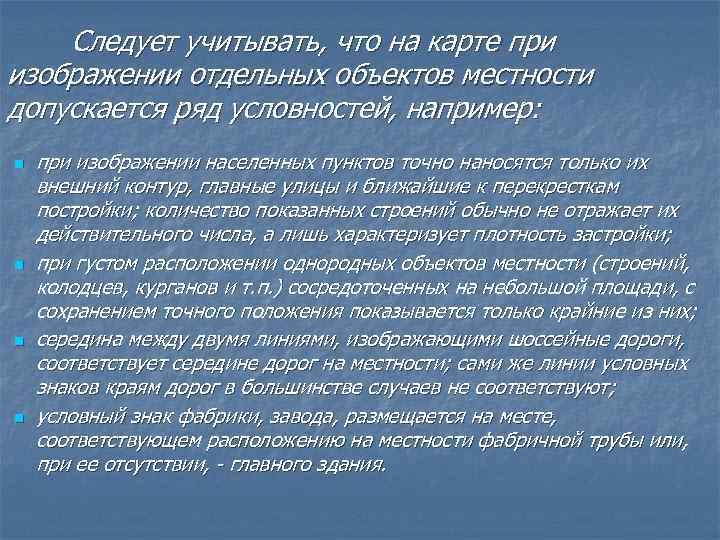

Следует учитывать, что на карте при изображении отдельных объектов местности допускается ряд условностей, например: n n при изображении населенных пунктов точно наносятся только их внешний контур, главные улицы и ближайшие к перекресткам постройки; количество показанных строений обычно не отражает их действительного числа, а лишь характеризует плотность застройки; при густом расположении однородных объектов местности (строений, колодцев, курганов и т. п. ) сосредоточенных на небольшой площади, с сохранением точного положения показывается только крайние из них; середина между двумя линиями, изображающими шоссейные дороги, соответствует середине дорог на местности; сами же линии условных знаков краям дорог в большинстве случаев не соответствуют; условный знак фабрики, завода, размещается на месте, соответствующем расположению на местности фабричной трубы или, при ее отсутствии, главного здания.

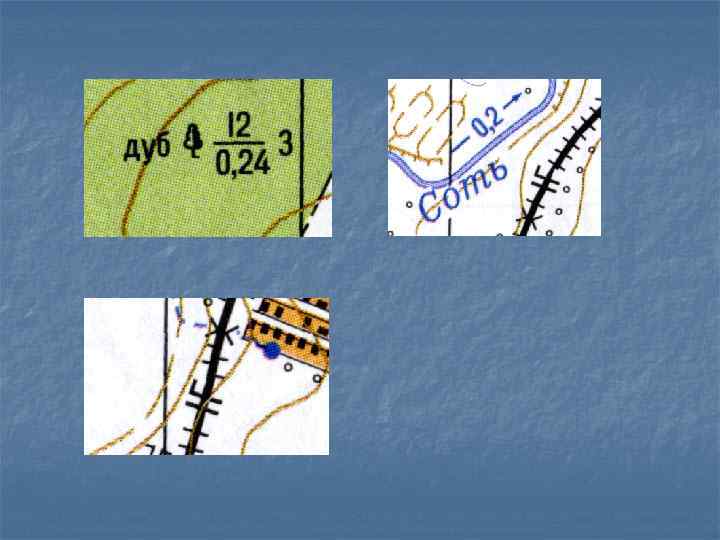

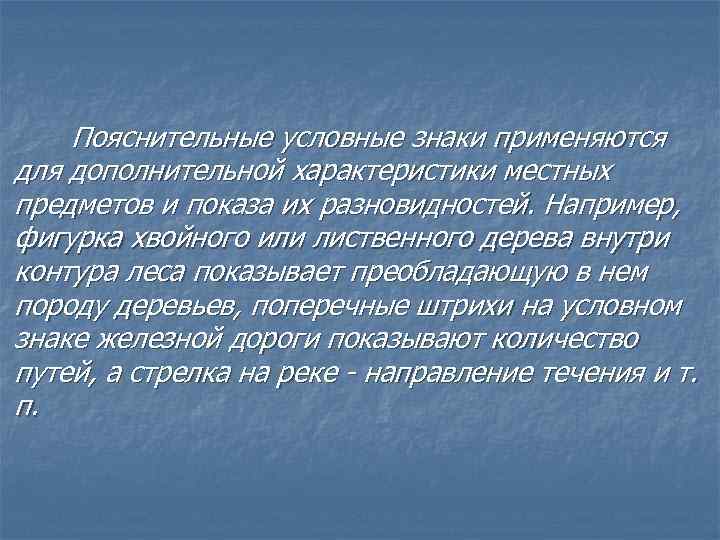

Пояснительные условные знаки применяются для дополнительной характеристики местных предметов и показа их разновидностей. Например, фигурка хвойного или лиственного дерева внутри контура леса показывает преобладающую в нем породу деревьев, поперечные штрихи на условном знаке железной дороги показывают количество путей, а стрелка на реке направление течения и т. п.

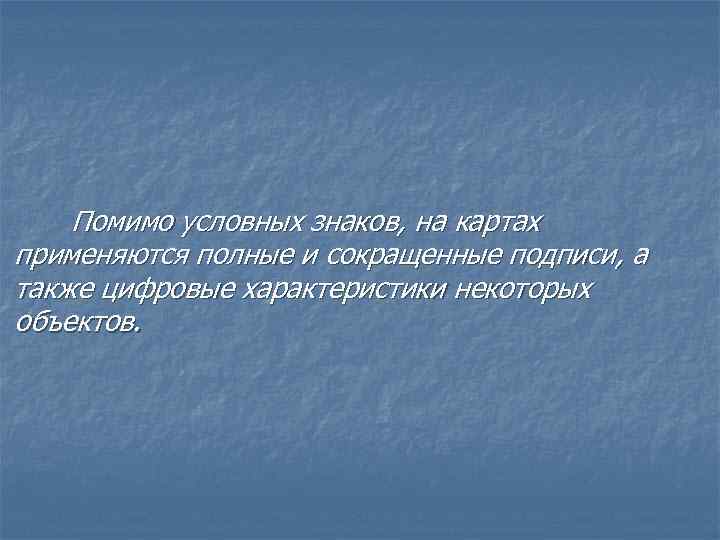

Помимо условных знаков, на картах применяются полные и сокращенные подписи, а также цифровые характеристики некоторых объектов.

Полностью подписываются собственные названия населенных пунктов, рек, урочищ, гор и т. п. Сокращенные пояснительные подписи, сопровождающие условные знаки, стандартны, как и сами знаки, для всех топографических карт. Они применяются для дополнительной характеристики изображаемых на карте предметов.

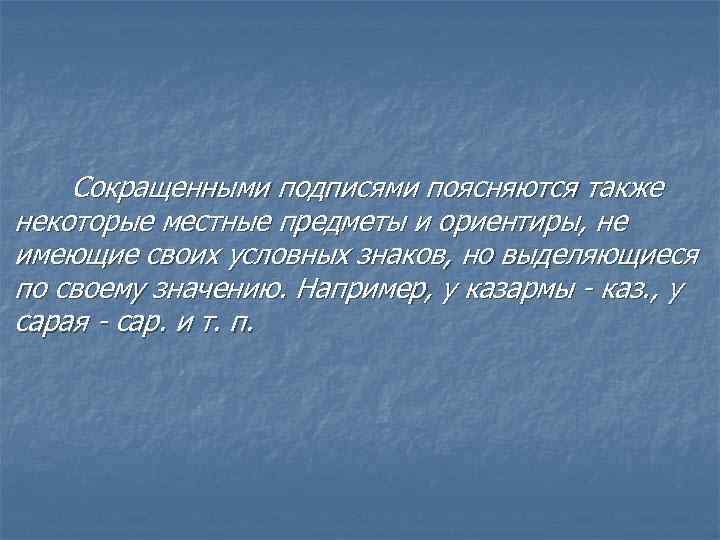

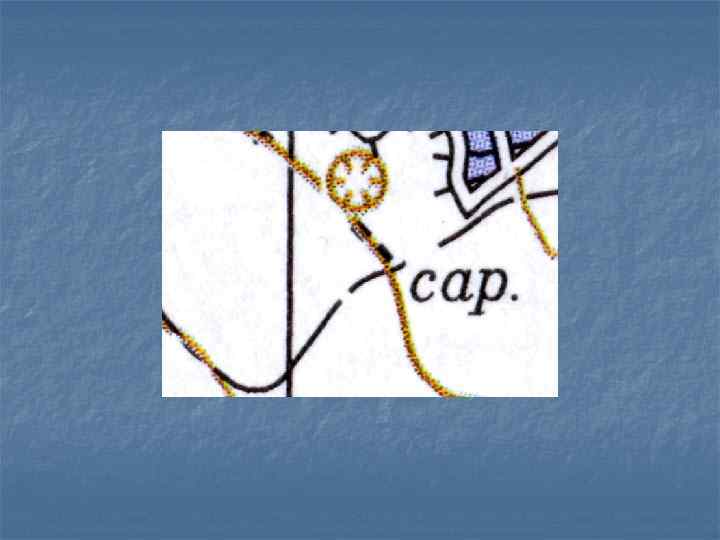

Сокращенными подписями поясняются также некоторые местные предметы и ориентиры, не имеющие своих условных знаков, но выделяющиеся по своему значению. Например, у казармы каз. , у сарая сар. и т. п.

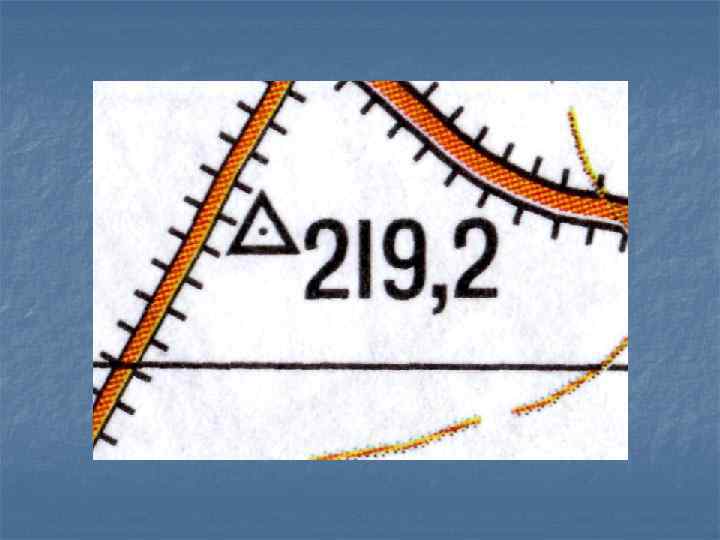

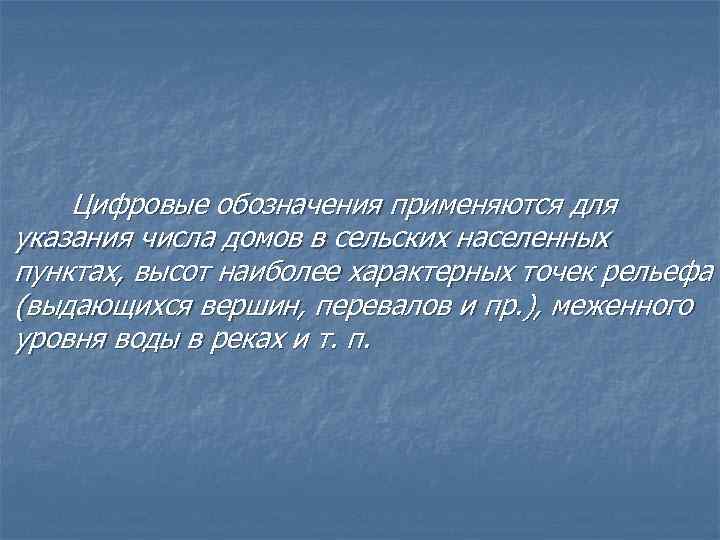

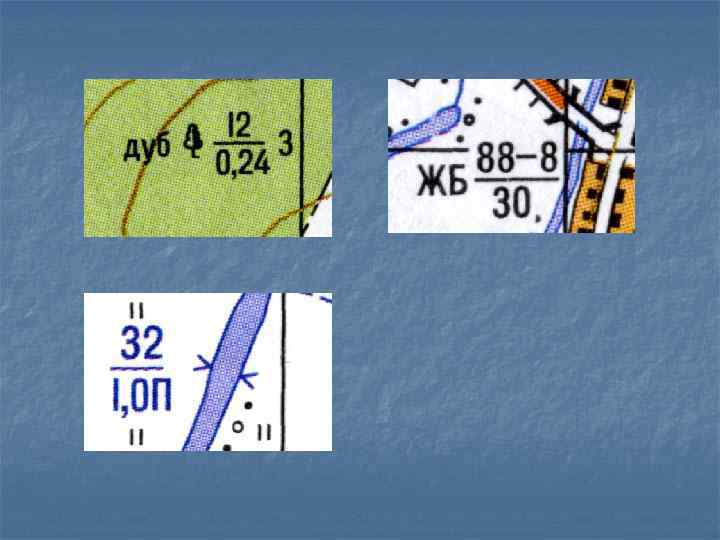

Цифровые обозначения применяются для указания числа домов в сельских населенных пунктах, высот наиболее характерных точек рельефа (выдающихся вершин, перевалов и пр. ), меженного уровня воды в реках и т. п.

Общие правила чтения карт. Изучение и оценка элементов местности по карте, определение их количественных и качественных характеристик.

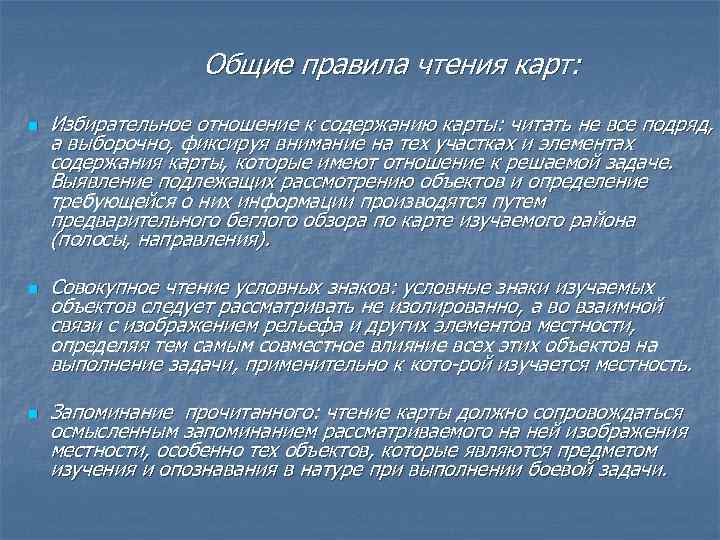

Общие правила чтения карт: n n n Избирательное отношение к содержанию карты: читать не все подряд, а выборочно, фиксируя внимание на тех участках и элементах содержания карты, которые имеют отношение к решаемой задаче. Выявление подлежащих рассмотрению объектов и определение требующейся о них информации производятся путем предварительного беглого обзора по карте изучаемого района (полосы, направления). Совокупное чтение условных знаков: условные знаки изучаемых объектов следует рассматривать не изолированно, а во взаимной связи с изображением рельефа и других элементов местности, определяя тем самым совместное влияние всех этих объектов на выполнение задачи, применительно к кото рой изучается местность. Запоминание прочитанного: чтение карты должно сопровождаться осмысленным запоминанием рассматриваемого на ней изображения местности, особенно тех объектов, которые являются предметом изучения и опознавания в натуре при выполнении боевой задачи.

Второй учебный вопрос: Численный и линейный масштаб.

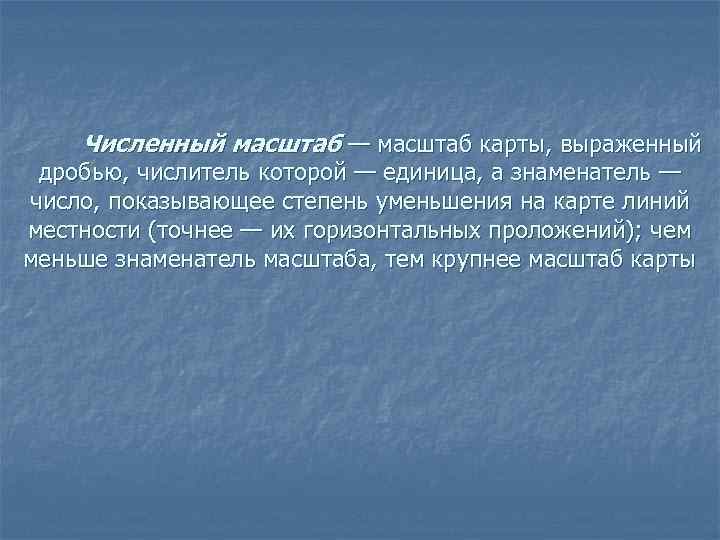

Численный масштаб — масштаб карты, выраженный дробью, числитель которой — единица, а знаменатель — число, показывающее степень уменьшения на карте линий местности (точнее — их горизонтальных проложений); чем меньше знаменатель масштаба, тем крупнее масштаб карты

Подпись численного масштаба на картах обычно сопровождается указанием величины масштаба — расстояния на местности (в метрах или километрах), соответствующего одному сантиметру карты. Величина масштаба в метрах соответствует знаменателю численного масштаба без двух последних нулей. При определении расстояния с помощью численного масштаба линия на карте измеряется линейкой и полученный результат в сантиметрах умножается на величину масштаба.

Линейный масштаб — графическое выражение численного масштаба; он представляет прямую линию, разделенную на определенные части, которые сопровождаются подписями, означающими расстояния на местности. Линейный масштаб служит для измерения и откладывания расстояний на карте. На рис. 10 расстояние между точками А и В равно 1850 м.
