Военная топография Способы измерений и ориентирования на местности Тема 13.
Введение n n n n Военная топография – один из обязательных предметов обучения воинов. Она даёт знания о местности и способах её изучения, учит приёмам ориентирования на местности и умелому использованию топографических карт. Боевые действия происходят на местности, и от её влияния зависят способы действий войск и приёмы использования боевой техники и оружия. Правильная оценка её тактических и защитных свойств и умелое использование этих свойств, способствуют успеху в бою. Вот почему очень важно уметь быстро изучать местность, уверенно ориентироваться на ней и правильно использовать её. Все сведения о местности принято называть топографическими данными. Основным источником получения этих данных служит топографическая карта, которая имеет широкое применение, как в народном хозяйстве, так и в военном деле. В боевой обстановке – карта это постоянный спутник командира. По ней он - изучает обстановку, - принимает решение на бой, - ставит задачи своим подчинённым, - управляет подразделениями в бою.

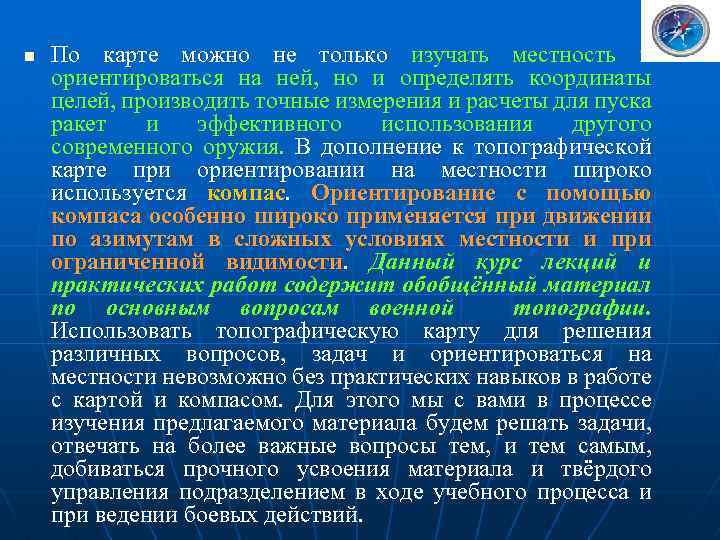

n По карте можно не только изучать местность и ориентироваться на ней, но и определять координаты целей, производить точные измерения и расчеты для пуска ракет и эффективного использования другого современного оружия. В дополнение к топографической карте при ориентировании на местности широко используется компас. Ориентирование с помощью компаса особенно широко применяется при движении по азимутам в сложных условиях местности и при ограниченной видимости. Данный курс лекций и практических работ содержит обобщённый материал по основным вопросам военной топографии. Использовать топографическую карту для решения различных вопросов, задач и ориентироваться на местности невозможно без практических навыков в работе с картой и компасом. Для этого мы с вами в процессе изучения предлагаемого материала будем решать задачи, отвечать на более важные вопросы тем, и тем самым, добиваться прочного усвоения материала и твёрдого управления подразделением в ходе учебного процесса и при ведении боевых действий.
Основы военной топографии. Тактические свойства местности, основные её разновидности и влияние на действия подразделений в бою. n n Местность - один из основных и постоянно действующих факторов боевой обстановки, существенно влияющих на боевую деятельность войск. Особенности местности, оказывающие влияние на организацию, ведение боя и применение боевой техники, называются ее тактическими свойствами. К основным из них относятся ее проходимость и условия ориентировки, маскировочные и защитные свойства, условия наблюдения и ведения огня. Умелое использование тактических свойств местности способствует наиболее эффективному применению оружия и боевой техники, скрытности маневра и внезапности ударов противника. Следовательно, при выполнении боевых задач каждый военнослужащий должен уметь быстро и правильно изучить местность и оценить её тактические свойства. Этому учить специальная военная дисциплина - военная топография, предметом которой являются способы изучения и оценки местности, ориентирования на ней и производства полевых измерений при подготовке и ведении боевых действий.

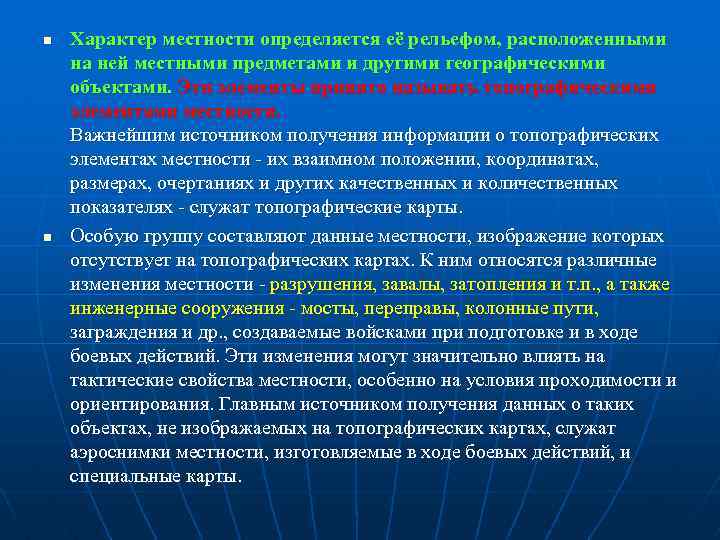

n n Характер местности определяется её рельефом, расположенными на ней местными предметами и другими географическими объектами. Эти элементы принято называть топографическими элементами местности. Важнейшим источником получения информации о топографических элементах местности - их взаимном положении, координатах, размерах, очертаниях и других качественных и количественных показателях - служат топографические карты. Особую группу составляют данные местности, изображение которых отсутствует на топографических картах. К ним относятся различные изменения местности - разрушения, завалы, затопления и т. п. , а также инженерные сооружения - мосты, переправы, колонные пути, заграждения и др. , создаваемые войсками при подготовке и в ходе боевых действий. Эти изменения могут значительно влиять на тактические свойства местности, особенно на условия проходимости и ориентирования. Главным источником получения данных о таких объектах, не изображаемых на топографических картах, служат аэроснимки местности, изготовляемые в ходе боевых действий, и специальные карты.

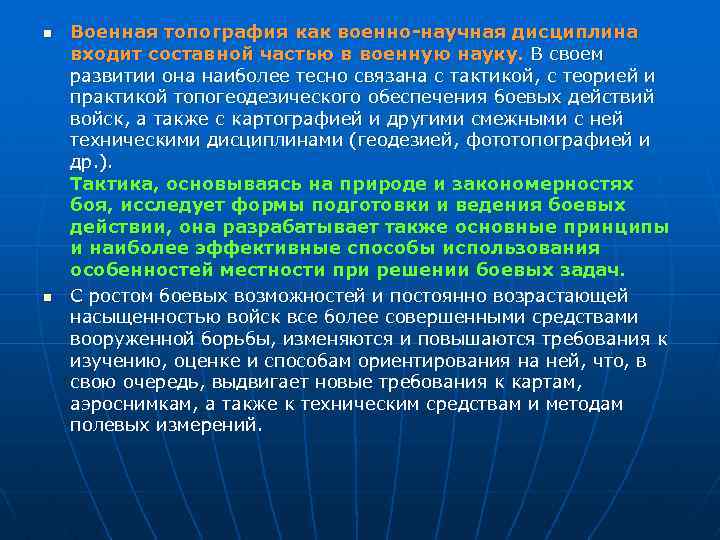

n n Военная топография как военно-научная дисциплина входит составной частью в военную науку. В своем развитии она наиболее тесно связана с тактикой, с теорией и практикой топогеодезического обеспечения боевых действий войск, а также с картографией и другими смежными с ней техническими дисциплинами (геодезией, фототопографией и др. ). Тактика, основываясь на природе и закономерностях боя, исследует формы подготовки и ведения боевых действии, она разрабатывает также основные принципы и наиболее эффективные способы использования особенностей местности при решении боевых задач. С ростом боевых возможностей и постоянно возрастающей насыщенностью войск все более совершенными средствами вооруженной борьбы, изменяются и повышаются требования к изучению, оценке и способам ориентирования на ней, что, в свою очередь, выдвигает новые требования к картам, аэроснимкам, а также к техническим средствам и методам полевых измерений.
МЕСТНОСТЬ И ЕЕ ЗНАЧЕНИЕ В БОЮ Местность По рельефу: горная, холмистая, равнинная По пересечённости: Сильно, средне, слабопересечённая По условиям маскировки и наблюдения: Закрытая Полузакрытая Открытая. По почвенно-растительному покрову: пустынная, болотистая, лесистая и т. д. Р А З Н О В И Д Н О С Т Ь
Влияние местности на организацию и ведение боя n Степень влияния местности на организацию и ведение боя не постоянна, она меняется вместе с изменением cпособов ведения боя, развитием новых средств борьбы и появлением новой боевой техники в войсках. Современный бой может вестись как с использованием только обычного оружия, так и с применением ядерного оружия и других современных средств поражения. Новое оружие, обладая большой огневой и разрушительной силой, способно не только поражать личный состав и технику, но и в значительной степени разрушать и уничтожать местные предметы, а иногда и изменять рельеф местности, что приведет к изменению ее тактических и защитных свойств.
Защитные свойства Условия проходи мости Местность Тактические свойства Маскирующие свойства Условия наблюдения Условия ведения огня

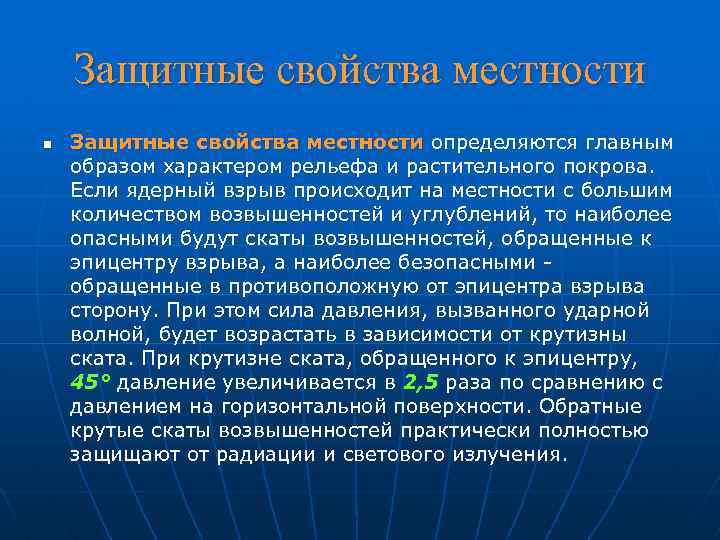

Защитные свойства местности n Защитные свойства местности определяются главным образом характером рельефа и растительного покрова. Если ядерный взрыв происходит на местности с большим количеством возвышенностей и углублений, то наиболее опасными будут скаты возвышенностей, обращенные к эпицентру взрыва, а наиболее безопасными обращенные в противоположную от эпицентра взрыва сторону. При этом сила давления, вызванного ударной волной, будет возрастать в зависимости от крутизны ската. При крутизне ската, обращенного к эпицентру, 45° давление увеличивается в 2, 5 раза по сравнению с давлением на горизонтальной поверхности. Обратные крутые скаты возвышенностей практически полностью защищают от радиации и светового излучения.

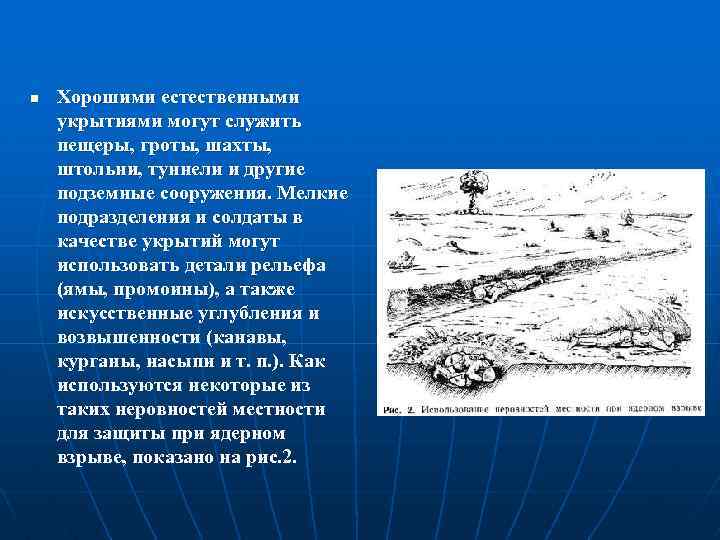

n Хорошими естественными укрытиями могут служить пещеры, гроты, шахты, штольни, туннели и другие подземные сооружения. Мелкие подразделения и солдаты в качестве укрытий могут использовать детали рельефа (ямы, промоины), а также искусственные углубления и возвышенности (канавы, курганы, насыпи и т. п. ). Как используются некоторые из таких неровностей местности для защиты при ядерном взрыве, показано на рис. 2.
Влияние местности на передвижение войск. n n Свойства местности, облегчающие или ограничивающие передвижение различных видов боевой и транспортной техники, определяют условия проходимости. Одним из основных факторов, определяющих степень проходимости любой местности, является наличие развитой дорожной сети и качество дорог. Основными техническими характеристиками автомобильных дорог являются ширина проезжей части, материал покрытия, качество дорожных сооружений через препятствия, а железных дорог количество путей, вид тяги, количество станций и их характеристика.
Основные разновидности местности, их тактические и защитные свойства n n Разновидности местности характеризуются в основном преобладающими в данном районе формами рельефа и почвеннорастительным покровом. В зависимости от характера рельефа местность подразделяется на равнинную, холмистую и горную.
Равнинная местность
Местность и её значение Холмы
Горы
Хвойный лес
Болотные кочки
Пустыня
Измерение углов на местности

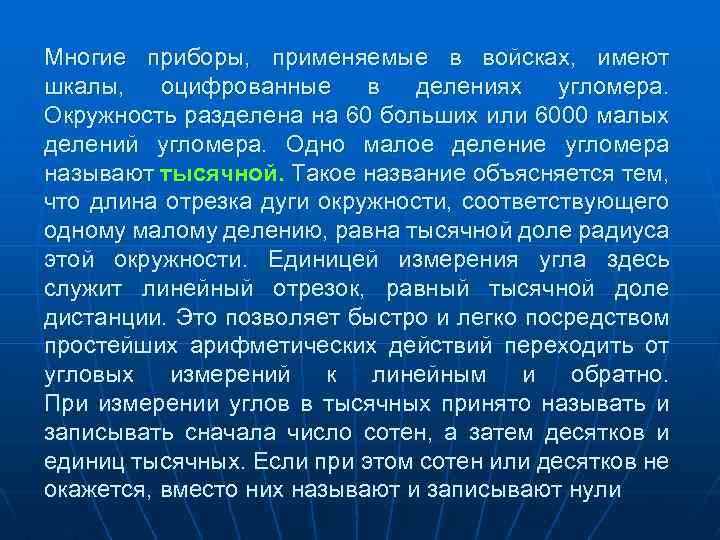

Многие приборы, применяемые в войсках, имеют шкалы, оцифрованные в делениях угломера. Окружность разделена на 60 больших или 6000 малых делений угломера. Одно малое деление угломера называют тысячной. Такое название объясняется тем, что длина отрезка дуги окружности, соответствующего одному малому делению, равна тысячной доле радиуса этой окружности. Единицей измерения угла здесь служит линейный отрезок, равный тысячной доле дистанции. Это позволяет быстро и легко посредством простейших арифметических действий переходить от угловых измерений к линейным и обратно. При измерении углов в тысячных принято называть и записывать сначала число сотен, а затем десятков и единиц тысячных. Если при этом сотен или десятков не окажется, вместо них называют и записывают нули
При измерении углов в тысячных принято называть и записывать сначала число сотен, а затем десятков и единиц тысячных. Если при этом сотен или десятков не окажется, вместо них называют и записывают нули Угол в тысячных записывается читается 1250 12 -50 Двенадцать - пятьдесят 155 1 -55 Один-пятьдесят пять 35 0 -35 Ноль - тридцать пять 1 0 - 01 Ноль- ноль один Для перехода от делений угломера к градусной мере угла пользуются соотношениями: одно малое деление (0 -01) равно 3, 6', а одно большое (1 -00)-6°.
Рассмотрим некоторые способы измерения углов. При ориентировании и целеуказании на местности горизонтальные (вертикальные) углы между направлениями на местные предметы и цели измеряют с помощью приборов наблюдения или глазомерно.

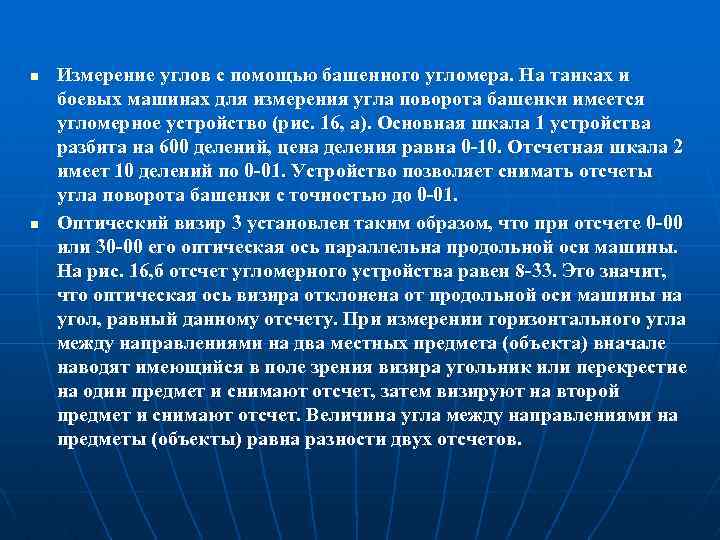

n n Измерение углов с помощью башенного угломера. На танках и боевых машинах для измерения угла поворота башенки имеется угломерное устройство (рис. 16, а). Основная шкала 1 устройства разбита на 600 делений, цена деления равна 0 -10. Отсчетная шкала 2 имеет 10 делений по 0 -01. Устройство позволяет снимать отсчеты угла поворота башенки с точностью до 0 -01. Оптический визир 3 установлен таким образом, что при отсчете 0 -00 или 30 -00 его оптическая ось параллельна продольной оси машины. На рис. 16, б отсчет угломерного устройства равен 8 -33. Это значит, что оптическая ось визира отклонена от продольной оси машины на угол, равный данному отсчету. При измерении горизонтального угла между направлениями на два местных предмета (объекта) вначале наводят имеющийся в поле зрения визира угольник или перекрестие на один предмет и снимают отсчет, затем визируют на второй предмет и снимают отсчет. Величина угла между направлениями на предметы (объекты) равна разности двух отсчетов.
Измерение углов с помощью приборов наблюдения и прицеливания. В зрительной трубе бинокля имеются две взаимно перпендикулярные шкалы (сетки) для измерения горизонтальных и вертикальных углов с ценой большого деления 0 -10, а малого 0 -05. Чтобы измерить угол между двумя предметами, надо совместить какой-либо штрих шкалы с одним из них и подсчитать число делений против изображения второго. Умножив число делений на цену одного деления, получим величину измеряемого угла в тысячных. На рис. 17 горизонтальный угол ( между двумя отдельными деревьями равен 0 -45, а вертикальный угол между основанием и вершиной отдельного дерева -0 -15.

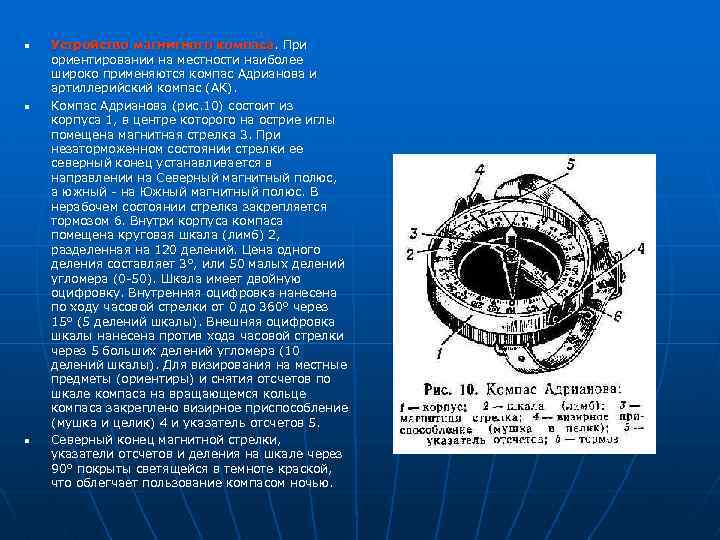

n n n Устройство магнитного компаса. При ориентировании на местности наиболее широко применяются компас Адрианова и артиллерийский компас (АК). Компас Адрианова (рис. 10) состоит из корпуса 1, в центре которого на острие иглы помещена магнитная стрелка 3. При незаторможенном состоянии стрелки ее северный конец устанавливается в направлении на Северный магнитный полюс, а южный - на Южный магнитный полюс. В нерабочем состоянии стрелка закрепляется тормозом 6. Внутри корпуса компаса помещена круговая шкала (лимб) 2, разделенная на 120 делений. Цена одного деления составляет 3°, или 50 малых делений угломера (0 -50). Шкала имеет двойную оцифровку. Внутренняя оцифровка нанесена по ходу часовой стрелки от 0 до 360° через 15° (5 делений шкалы). Внешняя оцифровка шкалы нанесена против хода часовой стрелки через 5 больших делений угломера (10 делений шкалы). Для визирования на местные предметы (ориентиры) и снятия отсчетов по шкале компаса на вращающемся кольце компаса закреплено визирное приспособление (мушка и целик) 4 и указатель отсчетов 5. Северный конец магнитной стрелки, указатели отсчетов и деления на шкале через 90° покрыты светящейся в темноте краской, что облегчает пользование компасом ночью.
Измерение углов с помощью компаса. Вначале мушку визирного устройства компаса устанавливают на нулевой отсчет шкалы. Затем поворотом компаса в горизонтальной плоскости совмещают через целик и мушку линию визирования с направлением на левый предмет (ориентир). После этого, не меняя положения компаса, визирное устройство переводят в направление на правый предмет и снимают по шкале отсчет, который будет соответствовать величине измеряемого угла в градусах. При измерении угла в тысячных линию визирования совмещают сначала с направлением на правый предмет (ориентир), так как счет тысячных возрастает против хода часовой стрелки.
Измерение углов с помощью линейки С помощью линейки с миллиметровыми делениями можно измерять углы в делениях угломера и градусах. Если линейку держать перед собой на расстоянии 59 см от глаза (рис. 18), то один миллиметр на линейке будет соответствовать двум тысячным (0 -02). При измерении угла необходимо подсчитать на линейке число миллиметров между предметами (ориентирами) и умножить на 002. Полученный результат будет соответствовать величине измеряемого угла в тысячных. На рис. 18 угол между столбами равен 0 -32, а высота дерева--0 -21. Для измерения угла в градусах линейка выносится перед собой на расстояние 60 см. В этом случае 1 см на линейке будет соответствовать 1°.
Измерение углов с помощью подручных предметов. Для измерения углов можно пользоваться небольшими подручными предметами (спичечная коробка, карандаш, патрон и т. п. ), размеры которых в миллиметрах, а следовательно, и в тысячных на расстоянии 50 см от глаза известны. Для приближенного измерения углов на местности могут служить пальцы руки, вытянутой на расстояние 50 см от глаза. Угол между линиями визирования на сомкнутые указательный, средний и безымянный пальцы равен 1 -00 (рис. 19), а на разведенные до отказа большой и указательный пальцы-2 -50.
Измерение расстояний. Определение расстояний по линейным размерам предметов заключается в следующем. С помощью линейки, расположенной на расстоянии 50 см от глаза, измеряют в миллиметрах высоту (ширину) наблюдаемого предмета. Затем действительную высоту (ширину) предмета в сантиметрах делят на измеренную по линейке в миллиметрах, результат умножают на постоянное число 5 и получают искомую высоту предмета в метрах. Например, телеграфный столб высотой 6 м (рис. 21) закрывает на линейке отрезок 10 мм. Следовательно, расстояние до него Д =(600/10)*5=300 м. Точность определения расстояний по угловым и линейным величинам составляет 5 -10% длины измеряемого расстояния. Для определения расстояний по угловым и линейным размерам предметов рекомендуется запомнить величины (ширину, высоту, длину) некоторых из них, приведенные в табл. 3.
Определение расстояний геометрическими построениями на местности. Этот способ может применяться при определении ширины труднопроходимых или непроходимых участков местности и препятствий (рек, озер, затопленных зон и т. п. ). На рис. 23, а показано определение ширины реки построением на местности равнобедренного треугольника. Так как в таком треугольнике катеты равны, то ширина реки АВ равна длине катета АС. Точка А выбирается на местности так, чтобы с нее был виден местный предмет (точка В) на противоположном берегу, а также вдоль берега реки можно было измерить расстояние, равное ее ширине. Положение точки С находят методом приближения, измеряя угол АСВ компасом до тех пор, пока его значение не станет равным 45°.
Определение расстояний по карте
Тема Ориентирование без карты Топографическое ориентирование может применяться при докладе по средствам связи о своем местоположении в тех случаях, если нет карты или потеряна ориентировка на местности. Например: "Нахожусь на кургане. 2 км на севержелезнодорожный мост; 900 м на юго -запад-лес; 5 км на юг- разрушенный поселок сельского типа". По указанным ориентирам (местным предметам) старший начальник определяет местоположение подразделения на топографической карте. Поэтому при топографическом ориентировании выбираются наиболее характерные площадные и линейные ориентиры, которые легко и быстро можно найти на карте. Ориентирование на местности может быть общее и детальное.

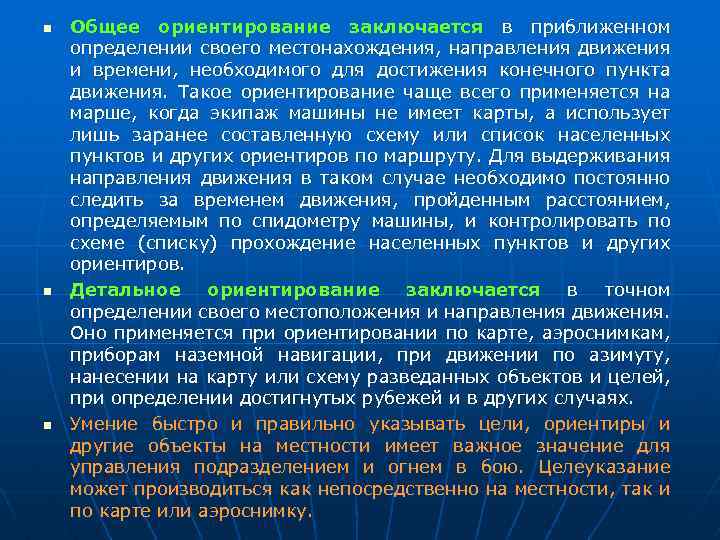

n n n Общее ориентирование заключается в приближенном определении своего местонахождения, направления движения и времени, необходимого для достижения конечного пункта движения. Такое ориентирование чаще всего применяется на марше, когда экипаж машины не имеет карты, а использует лишь заранее составленную схему или список населенных пунктов и других ориентиров по маршруту. Для выдерживания направления движения в таком случае необходимо постоянно следить за временем движения, пройденным расстоянием, определяемым по спидометру машины, и контролировать по схеме (списку) прохождение населенных пунктов и других ориентиров. Детальное ориентирование заключается в точном определении своего местоположения и направления движения. Оно применяется при ориентировании по карте, аэроснимкам, приборам наземной навигации, при движении по азимуту, нанесении на карту или схему разведанных объектов и целей, при определении достигнутых рубежей и в других случаях. Умение быстро и правильно указывать цели, ориентиры и другие объекты на местности имеет важное значение для управления подразделением и огнем в бою. Целеуказание может производиться как непосредственно на местности, так и по карте или аэроснимку.
Определение направлений на стороны горизонта по компасу выполняется следующим образом. Мушку визирного устройства ставят на нулевое деление шкалы, а компас - в горизонтальное положение. Затем отпускают тормоз магнитной стрелки и поворачивают компас так, чтобы северный ее конец совпал с нулевым отсчетом. После этого, не меняя положения компаса, визированием через целик и мушку замечают удаленный ориентир, который и используется для указания направления на север. Направления на стороны горизонта взаимосвязаны между собой (рис. 12), и, если известно хотя бы одно из них, можно определить остальные. В противоположном направлении по отношению к северу будет юг, справавосток, а слева- запад.

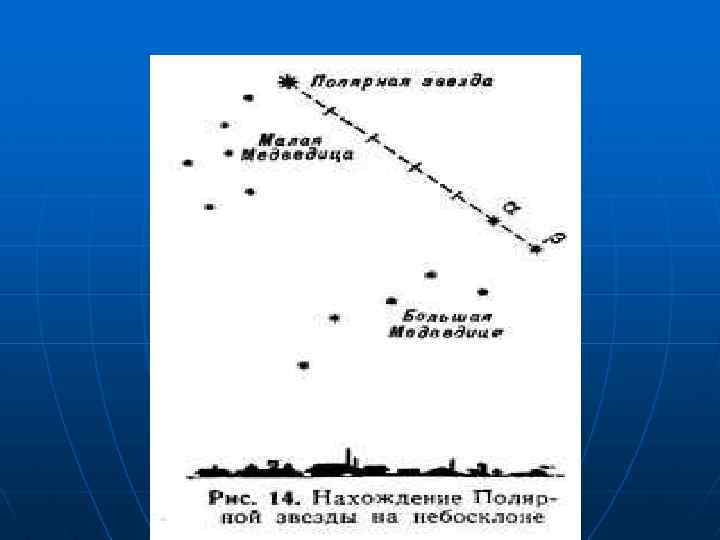

n n n При отсутствии компаса или в районах магнитных аномалий, где компас может дать ошибочные показания (отсчеты), стороны горизонта можно определить по небесным светилам: днем - по Солнцу, а ночью - по Полярной звезде или Луне. В Северном полушарии Солнце примерно находится в 7. 00 на востоке, в 13. 00 -на юге, в 19. 00 -на западе. Положение Солнца в эти часы и укажет соответственно направления на восток, юг и запад. Для более точного определения сторон горизонта по Солнцу используются наручные часы. В горизонтальном положении они устанавливаются так, чтобы часовая стрелка была направлена на Солнце. Угол между часовой стрелкой и направлением на цифру 1 на циферблате часов делится пополам прямой линией, которая указывает направление на юг. До полудня надо делить пополам ту дугу (угол), которую стрелка должна пройти до 13. 00 (рис. 13, а), а после полудня ту дугу, которую она прошла после 13. 00 (рис. 13, 6).

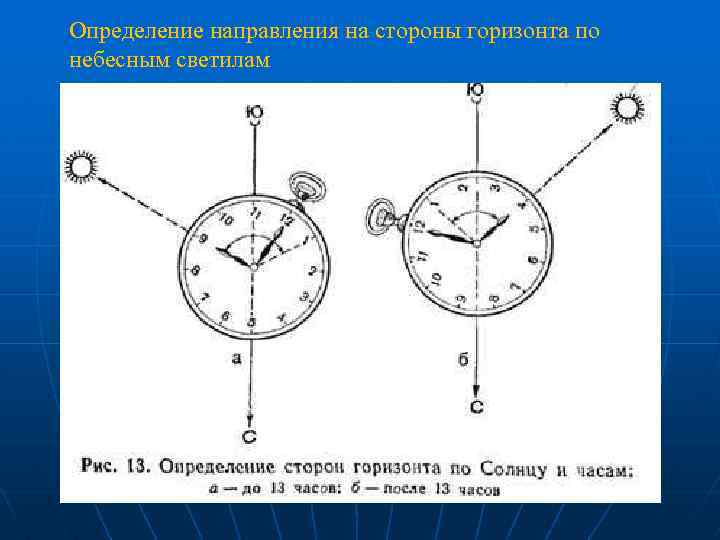

Определение направления на стороны горизонта по небесным светилам
Определение сторон горизонта по признакам местных предметов
Подготовка данных для движения по азимуту. Движение по азимуту. Сущность движения по азимутам заключается в выдерживании на местности направлений, заданных магнитными азимутами (дирекционными углами), и расстояний, определенных по карте. Направления движения выдерживают с помощью магнитного компаса или гирополукомпаса, расстояния измеряют шагами или по спидометру машины. Это основной способ движения на местности, бедной ориентирами, особенно ночью и при ограниченной видимости. Для движения по азимутам необходимо заранее по карте определить исходные данные: магнитные азимуты направлений движения между точками поворота на маршруте и расстояния между ними, которые оформляют в виде схемы (рис. 24) или выписывают в таблицу. Порядок подготовки данных для движения по азимутам изложен в разд. 5. 3. Организация и порядок движения по азимутам. Рассмотрим организацию и порядок движения по азимутам подразделения пешим порядком по маршруту, приведенному на рис. 24.
Чтобы определить азимут на местности надо: - стать лицом в направлении предмета, на который требуется определить азимут; - ориентировать компас, то есть подвести его нулевое деление (или букву С) под затемненный конец стрелки компаса; - вращая компасную крышку, направить на предмет визирное приспособление; - против указателя визирного приспособления, обращенного к предмету, прочесть величину азимута. Чтобы определить на местности заданный азимут, надо: · установить указатель визирного приспособления компаса точкой над делением, соответствующим величине заданного азимута; · повернуть компас так, чтобы указатель визира находился впереди; · - поворачиваться самому вместе с компасом до тех пор, пока нулевая точка не совпадет с северным концом стрелки; направление указателя визира и будет направлением по заданному азимуту. Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать компас до уровня глаз, снижается точность измерения. Точность измерения азимутов с помощью компаса Андрианова составляет плюс-минус 2 -3°.
Для движения по заданному азимуту надо: · изучить на карте местность между исходным и конечным пунктами движения и наметить маршрут, легко распознаваемый по местным предметам; · начертить избранный маршрут на карте и определить азимуты всех звеньев маршрута; · определить на карте длину каждого звена маршрута в шагах (пара шагов в среднем равна 1, 5 м); · все данные для движения записать в полевую книжку в виде таблицы или схематичного чертежа Придя на исходный пункт, следует: · ориентироваться по компасу; · установить указатель подвижного кольца компаса против отсчета, равного величине азимута первого звена маршрута (в нашем примере - 335°); · плавно поворачивать компас до тех пор, пока нулевое деление не совпадет с северным концом стрелки; тогда визирное приспособление будет показывать направление движения по азимуту - 335°; · в этом направлении выбрать какой-нибудь предмет и идти на него. Подойдя к предмету, нужно проверить ориентировку компаса и продолжить путь до первой поворотной точки; · у первой поворотной точки нужно установить по компасу азимут на следующий поворотный пункт и двигаться на него так же, как из исходного пункта.
Изображение местных предметов на топографических картах Виды условных знаков топографических карт. Заводские и фабричные трубы Нефтяные и газовые вышки 1. Телевизионные башни (508 -высота башни в метрах) 2. Радиомачты, радиорелейные мачты Высота 50 метров. Терриконы и отвалы: 1. Выражающиеся в масштабе карты 2. Не выражающиеся в масштабе карты

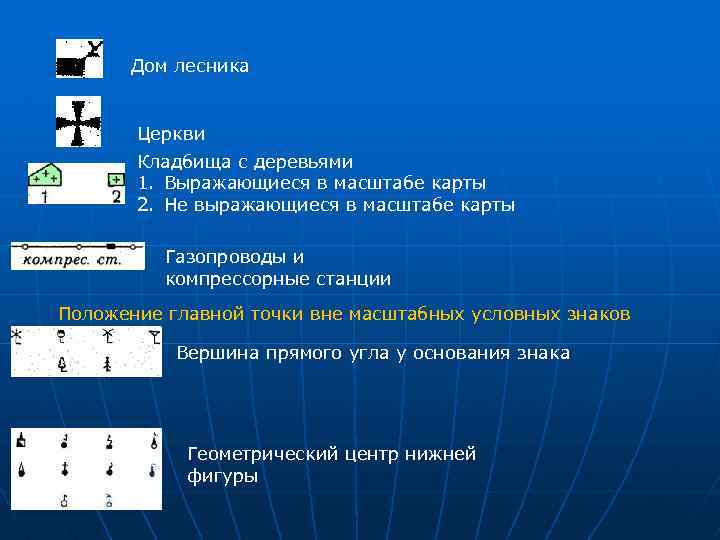

Дом лесника Церкви Кладбища с деревьями 1. Выражающиеся в масштабе карты 2. Не выражающиеся в масштабе карты Газопроводы и компрессорные станции Положение главной точки вне масштабных условных знаков Вершина прямого угла у основания знака Геометрический центр нижней фигуры
Определение азимутов на карте транспортиром Вначале выбранные по маршруту движения ориентиры соединяют прямой линией, но так, чтобы эта линия пересекала хотя бы одну из вертикальных линий километровой сетки. Ни рис. 196 направление "сарай - овраг" пересекло километровую линию, обозначенной цифрой 61, а направление "сарай - мост" пересекло линию под цифрой 60. Затем измеряют транспортиром угол от северного направления вертикальной линии километровой сетки по ходу часовой стрелки до направления на предмет. При этом транспортир прикладывается к вертикальной линии километровой сетки так, чтобы риска (черточка) на линейке транспортира совпадала с той точкой, где прочерченное направление пересекает вертикальную линию километровой сетки, а крайние деления транспортира (0 и 180) совместились с направлением этой линии. На рисунке по направлению "сарай - овраг" азимут равен 65 °, по направлению "сарай - мост" 274 ° (180°+94° =274°). Далее, уменьшив или увеличив измеренные углы на величину отклонения магнитной стрелки, получим магнитные азимуты. Отклонением магнитной стрелки или поправкой направления называют угол между вертикальной линией километровой сетки и стрелкой компаса (магнитным меридианом). Данные о величине склонения стрелки всегда даются под южной (нижней) стороной рамки карты в виде схемы и текста.

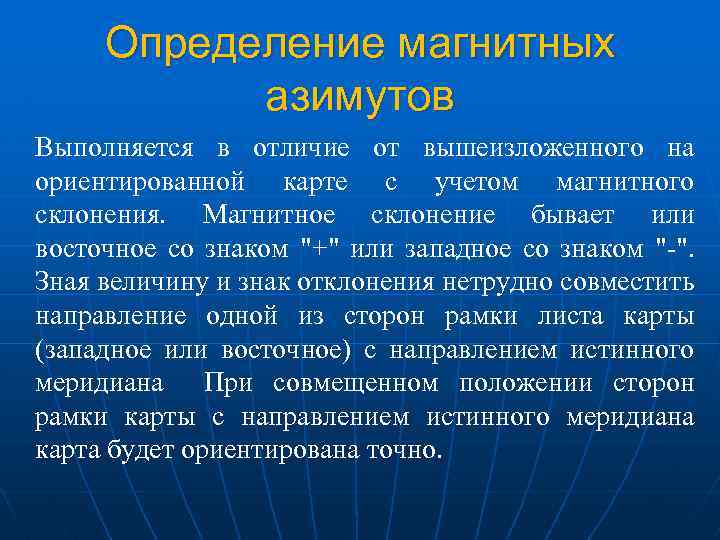

Определение магнитных азимутов Выполняется в отличие от вышеизложенного на ориентированной карте с учетом магнитного склонения. Магнитное склонение бывает или восточное со знаком "+" или западное со знаком "-". Зная величину и знак отклонения нетрудно совместить направление одной из сторон рамки листа карты (западное или восточное) с направлением истинного меридиана При совмещенном положении сторон рамки карты с направлением истинного меридиана карта будет ориентирована точно.

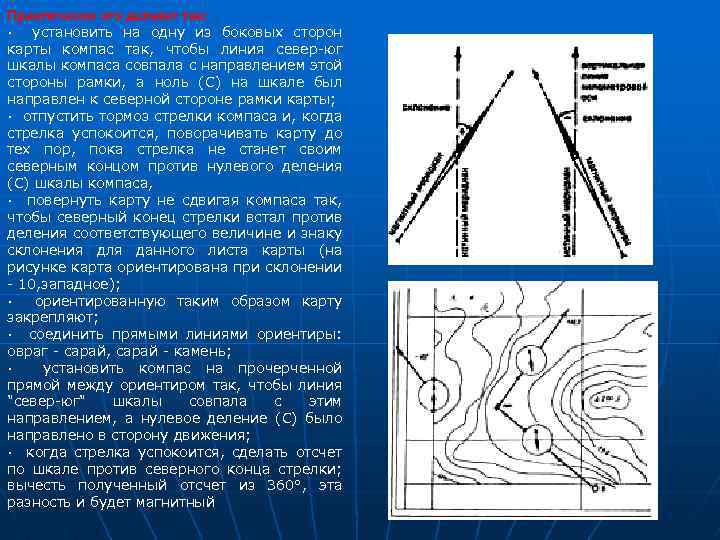

Практически это делают так: · установить на одну из боковых сторон карты компас так, чтобы линия север-юг шкалы компаса совпала с направлением этой стороны рамки, а ноль (С) на шкале был направлен к северной стороне рамки карты; · отпустить тормоз стрелки компаса и, когда стрелка успокоится, поворачивать карту до тех пор, пока стрелка не станет своим северным концом против нулевого деления (С) шкалы компаса, · повернуть карту не сдвигая компаса так, чтобы северный конец стрелки встал против деления соответствующего величине и знаку склонения для данного листа карты (на рисунке карта ориентирована при склонении - 10, западное); · ориентированную таким образом карту закрепляют; · соединить прямыми линиями ориентиры: овраг - сарай, сарай - камень; · установить компас на прочерченной прямой между ориентиром так, чтобы линия "север-юг" шкалы совпала с этим направлением, а нулевое деление (С) было направлено в сторону движения; · когда стрелка успокоится, сделать отсчет по шкале против северного конца стрелки; вычесть полученный отсчет из 360°, эта разность и будет магнитный

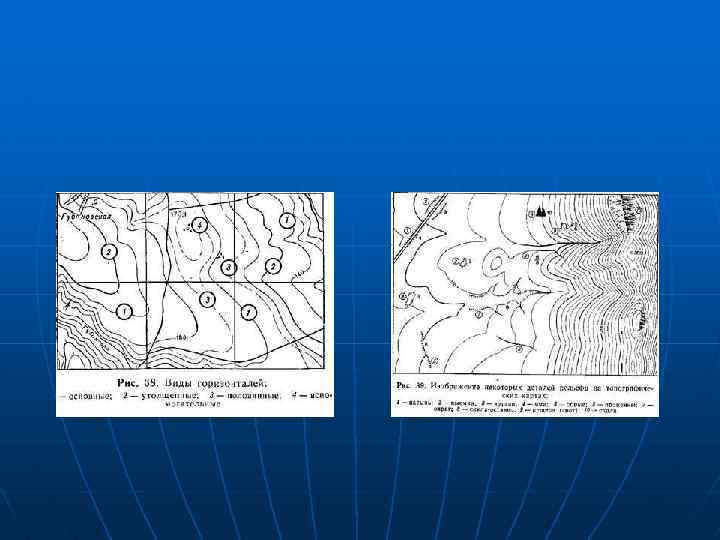

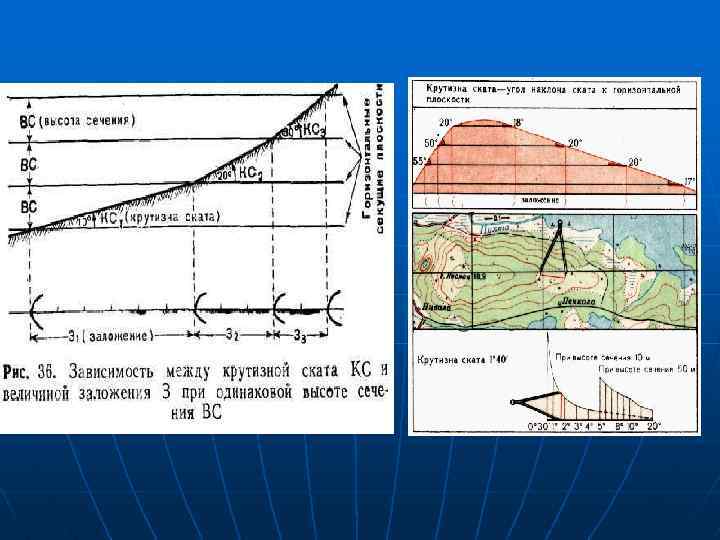

Сущность изображения рельефа горизонталями

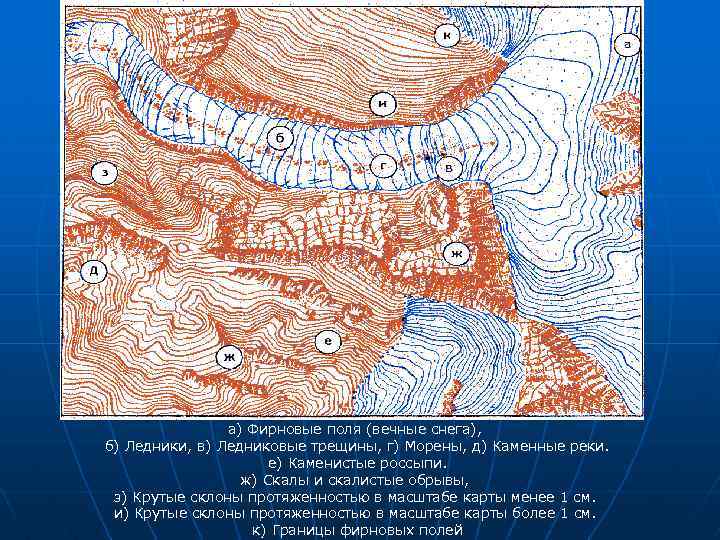

а) Фирновые поля (вечные снега), б) Ледники, в) Ледниковые трещины, г) Морены, д) Каменные реки. е) Каменистые россыпи. ж) Скалы и скалистые обрывы, з) Крутые склоны протяженностью в масштабе карты менее 1 см. и) Крутые склоны протяженностью в масштабе карты более 1 см. к) Границы фирновых полей
Определение координат точек местности (объектов, целей) и целеуказание по карте
Живые часы n Вертишейка Пробуждение в 6 часов утра.
Кукушка n Около 3 часов ночи просыпается кукушка : в лесах, рощах, парках (с апреля по сентябрь )
Соловей n Около 1 часа ночи просыпается восточный соловей в рощах, парках, садах близ воды - (с апреля по сентябрь)
Соловей
Иволга
с2 до 4 часа ночи просыпаются: жаворонок полевой на лугах, в полях (с марта по октябрь) Жаворонок полевой лесной жаворонок на опушках хвойных лесов (с марта по октябрь),

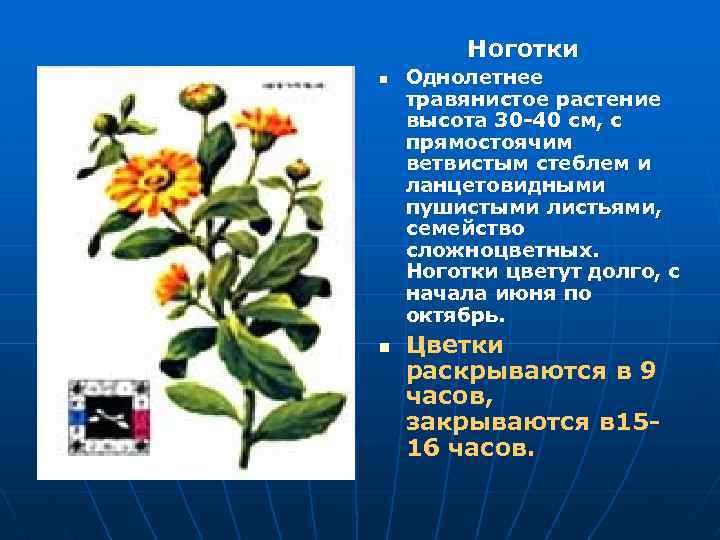

Ноготки n Однолетнее травянистое растение высота 30 -40 см, с прямостоячим ветвистым стеблем и ланцетовидными пушистыми листьями, семейство сложноцветных. Ноготки цветут долго, с начала июня по октябрь. n Цветки раскрываются в 9 часов, закрываются в 1516 часов.
Одуванчик n Одуванчик – одно из самых распространенных на Земле растений. Легко приспосабливается к условиям среды. Корзинки одуванчика в сырую погоду совсем не раскрываются, а в сухую открываются между 5 -6 часами и закрываются к 20 -22 часам.
n Мак Крупные цветки, возвышающиеся на длинных стеблях, напоминают застывших ярких бабочек. Цветет растение в июне-июле. Цветок живет два дня, затем опадает. Открываются лепестки венчика в 5 часов, закрываются в 1415 часов.
Лен n n Лен обыкновенный – однолетнее травянистое растение с тонкими, в конце ветвистым стеблем высотой 30 -60 см, семейства льновых Цветет с июня по август. Цветки открываются в 6 -7 часов, закрываются в 1617 часов, в сырую и дождливую погоду не раскрываю
Цикорий n Цикорий – мощное многолетнее травянистое растение свыше 1 м, с пряным разветвленным стеблем, острозубчатыми ланцетными листьями, семейства сложноцветных. Большие красивые светло-синие цветочные корзинки сидят большей частью пучками в пазухах листьев. Цветет цикорий в июне-июле. Цветки раскрываются утром, в 45 часов, и уже к 10 часам засыпают. Поэтому растение красиво только в утренние часы.
n n Шиповник- скромный родоначальник розы. Декоративный кустарник семейства розоцветных высотой 1, 5 – 2 м, с блестящими краснобуроватыми ветками, покрытыми загнутыми книзу шипами. Цветет с середины мая по июль. Цветки открываются в 4 -5 часов, закрываются в 1920 часов.
Картофель n Картофель – травянистое клубненосное растение высотой 60 -100 см, семейства пасленовых. Листья очередные, прерывчатонепарноперестые. Цветки правильные, беловатые, розоватые или фиолетовые. Венчик пятиугольный, с пятью тычинками, пыльники соединены в желтый конус. . Цветет с середины мая по июль. n Цветки открываются в 4 -5 часов, закрываются в 1920 часов.
