ВОЕННАЯ ТОПОГРАФИЯ Под общей редакцией генерал-лейтенанта технических войск А. С. НИКОЛАЕВА ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВА ОБОРОНЫ СССР МОСKBА-1977 Сайт «Военная топография» - http: //miltop. narod. ru/ Сайт «Топография и картография» - http: //www. ab-pro. ru/karta. html

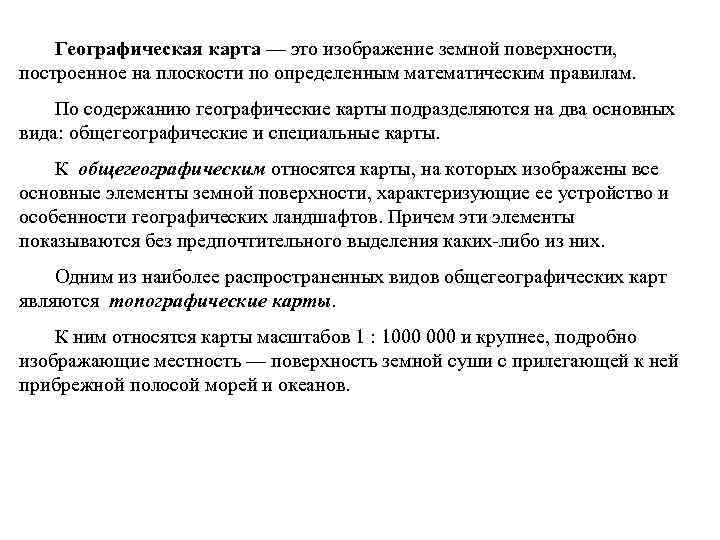

Географическая карта — это изображение земной поверхности, построенное на плоскости по определенным математическим правилам. По содержанию географические карты подразделяются на два основных вида: общегеографические и специальные карты. К общегеографическим относятся карты, на которых изображены все основные элементы земной поверхности, характеризующие ее устройство и особенности географических ландшафтов. Причем эти элементы показываются без предпочтительного выделения каких-либо из них. Одним из наиболее распространенных видов общегеографических карт являются топографические карты. К ним относятся карты масштабов 1 : 1000 и крупнее, подробно изображающие местность — поверхность земной суши с прилегающей к ней прибрежной полосой морей и океанов.

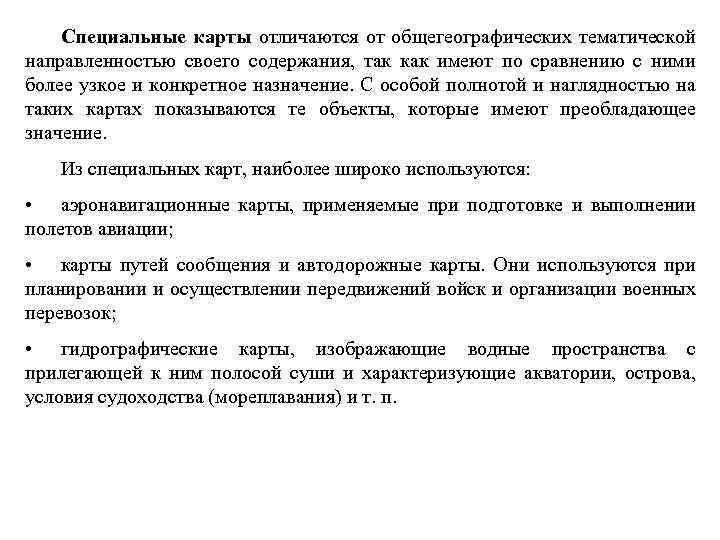

Специальные карты отличаются от общегеографических тематической направленностью своего содержания, так как имеют по сравнению с ними более узкое и конкретное назначение. С особой полнотой и наглядностью на таких картах показываются те объекты, которые имеют преобладающее значение. Из специальных карт, наиболее широко используются: • аэронавигационные карты, применяемые при подготовке и выполнении полетов авиации; • карты путей сообщения и автодорожные карты. Они используются при планировании и осуществлении передвижений войск и организации военных перевозок; • гидрографические карты, изображающие водные пространства с прилегающей к ним полосой суши и характеризующие акватории, острова, условия судоходства (мореплавания) и т. п.
По своим масштабам и основному предназначению топографические карты условно можно подразделить (классифицировать) следующим образом: Классификация карт Масштабы карт По масштабам По назначению 1: 25 000 1: 50 000 Крупномасштабные Тактические 1: 100 000 1: 200 000 Среднемасштабные 1: 500 000 1: 1 000 Оперативные Мелкомасштабные
Определить масштаб карт по их номенклатуре: а) А-24 -10 -Г-а-2 б) В-3 -14 в) С-13 г) Е-4 -1 -А и) М-12 -IX к) N-36 -14 -Б-в л) В-17 -А 1: 10 000 1: 1000 000 1: 50 000 1: 200 000 1: 25 000 1: 500 000

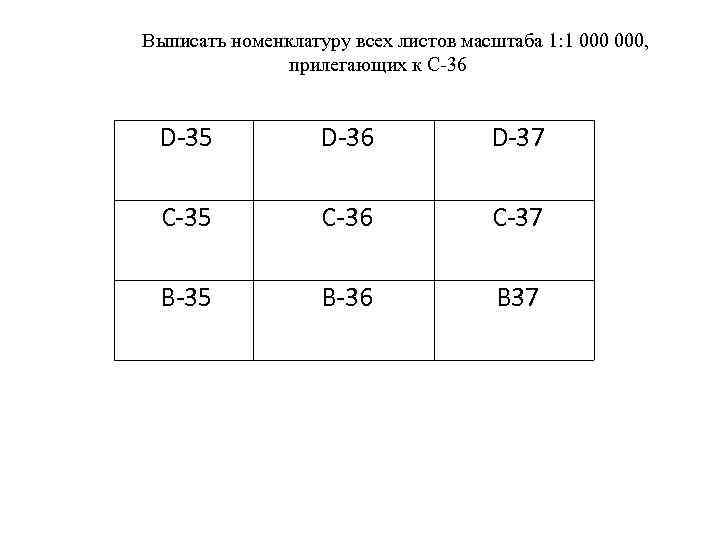

Выписать номенклатуру всех листов масштаба 1: 1 000, прилегающих к С-36 D-35 D-36 D-37 С-35 С-36 С-37 В-35 В-36 В 37
Расстояние, измеренное между двумя точками по карте, составляет 15 см. Каково это расстояние на местности, если измерение осуществлялось по карте масштаба: а) 1: 200 000 б) 1: 50 000 в) 1: 10 000 г) 1: 500 000 30 км 7, 5 км 1, 5 км 75 км
