ВОЕННАЯ ТОПОГРАФИЯ Несколько иллюстраций Карта Азии 1596

ВОЕННАЯ ТОПОГРАФИЯ

Несколько иллюстраций Карта Азии 1596 год Карта мира 1651 год Карта Санкт-Петербургской губернии 1793

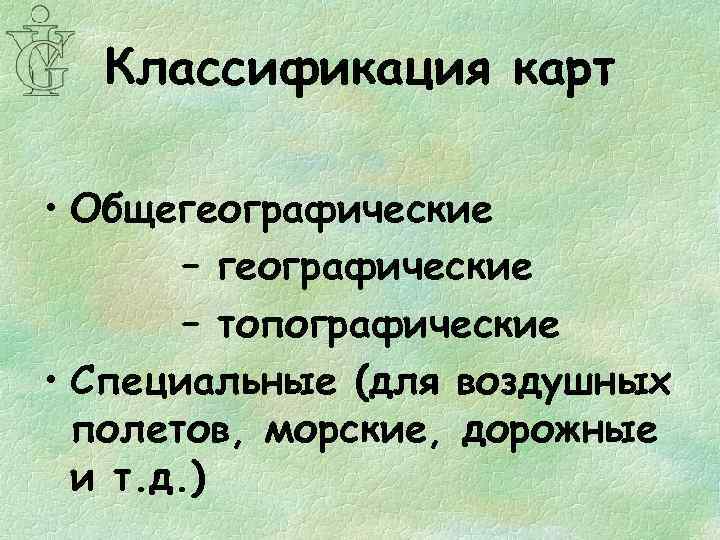

Классификация карт • Общегеографические – топографические • Специальные (для воздушных полетов, морские, дорожные и т. д. )

Классификация топографических карт Классификация карт Масштабы карт 1: 25000 1: 50000 1: 100000 1: 200000 1: 500000 1: 1000000 По основному По масштабам назначению Крупномасштабные Тактические Среднемасштабные Мелкомасштабные Оперативные

Разобьём Поперечная цилиндрическая поверхность земногопроекция шара по меридианам на участки с угловым размеров 6 градусов. Внутри каждого участка проведём осевой меридиан. Проекция Гаусса-Крюгера

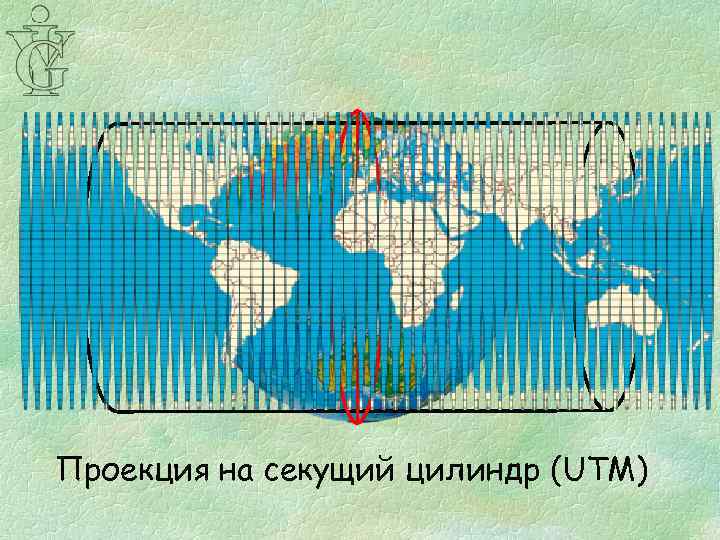

Проекция на секущий цилиндр (UTM)

Поперечная проекция Меркатора

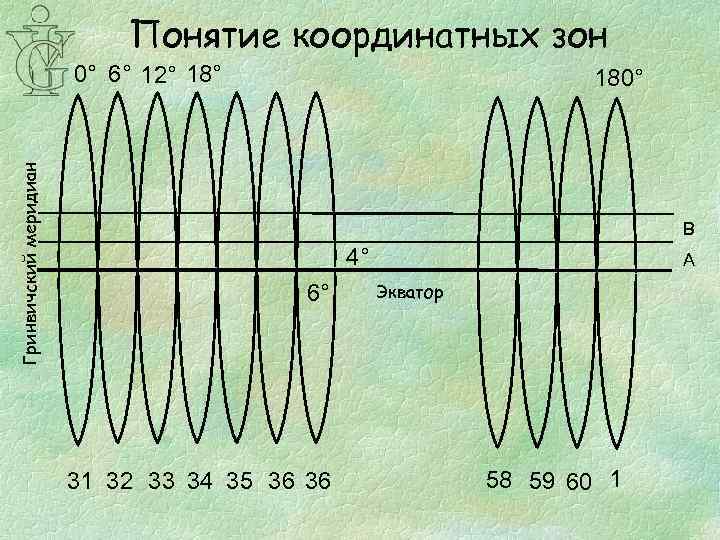

Понятие координатных зон Гринвичский меридиан 0° 6° 12° 180° B 4° 6° 31 32 33 34 35 36 36 A Экватор 58 59 60 1

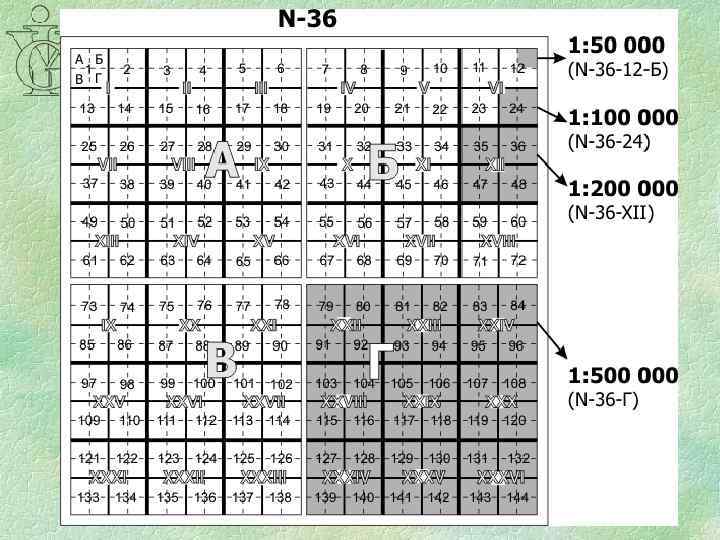

Номенклатура топографических карт

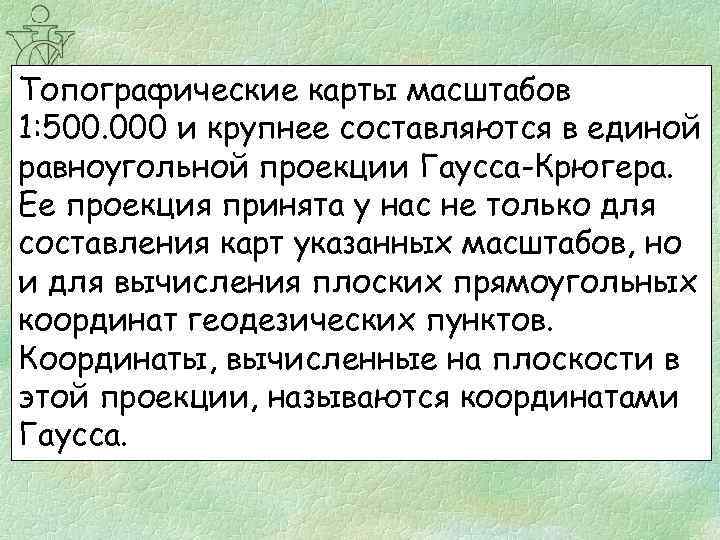

Топографические карты масштабов 1: 500. 000 и крупнее составляются в единой равноугольной проекции Гаусса-Крюгера. Ее проекция принята у нас не только для составления карт указанных масштабов, но и для вычисления плоских прямоугольных координат геодезических пунктов. Координаты, вычисленные на плоскости в этой проекции, называются координатами Гаусса.

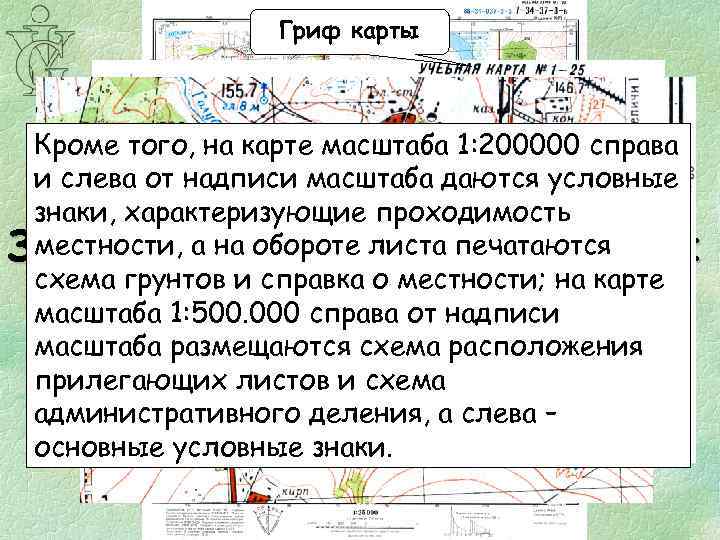

Гриф карты Кроме того, на карте масштаба 1: 200000 справа Величина Год съемки, Поправки направления и слева от надписи масштабаусловные даются Номенклатура Год издания обновления, редактор при измерении углов по Шкала заложений знаки, характеризующие проходимость листа карты карте карты Численный местности, а на обороте листа печатаются Наименование Зарамочное оформление карты масштаб наиболее крупного схема грунтов и справка о местности; на карте населенного Линейный пункта масштаба 1: 500. 000 справа от надписи масштаба размещаются схема расположения прилегающих листов и схема административного деления, а слева – основные условные знаки.

Определение координат Долгота 1 минута по долготе Широта Географические координаты 1 минута по широте

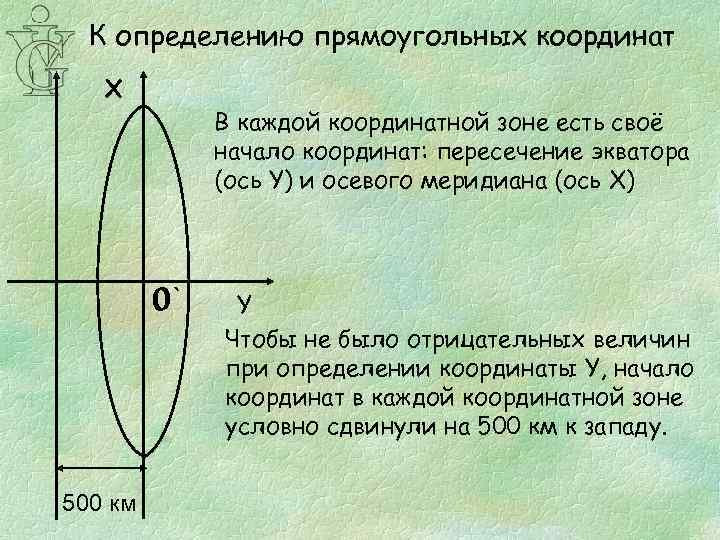

К определению прямоугольных координат X В каждой координатной зоне есть своё начало координат: пересечение экватора (ось Y) и осевого меридиана (ось X) 0` 0 500 км Y Чтобы не было отрицательных величин при определении координаты Y, начало координат в каждой координатной зоне условно сдвинули на 500 км к западу.

Прежде чем определять полные Значения прямоугольные координаты – верт. линии рассмотрим сокращенные – (координата Y) которые в основном применяются для целеуказания. Значения Определим полные гор. линии Например: квадрат 7208, прямоугольные (координата X) координаты где 72 – номер нижней стороны топогеодезического квадрата, а 08 – левой. пункта: квадрат 7207 -8 Если в искомом квадрате необходимо указать расположение конкретного объекта, используется следующее обозначение X=6072 660 Y=4307 110 Например: квадрат 7208 -5 1 2 3 9 4 8 Прямоугольные координаты 7 6 5

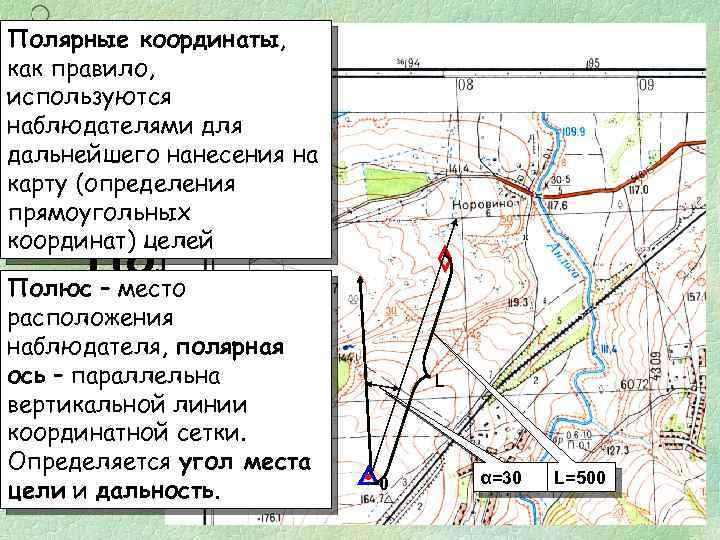

Полярные координаты, как правило, используются наблюдателями для дальнейшего нанесения на карту (определения прямоугольных координат) целей Полярные координаты Полюс – место расположения наблюдателя, полярная ось – параллельна вертикальной линии координатной сетки. Определяется угол места цели и дальность. L 0 α=30 L=500

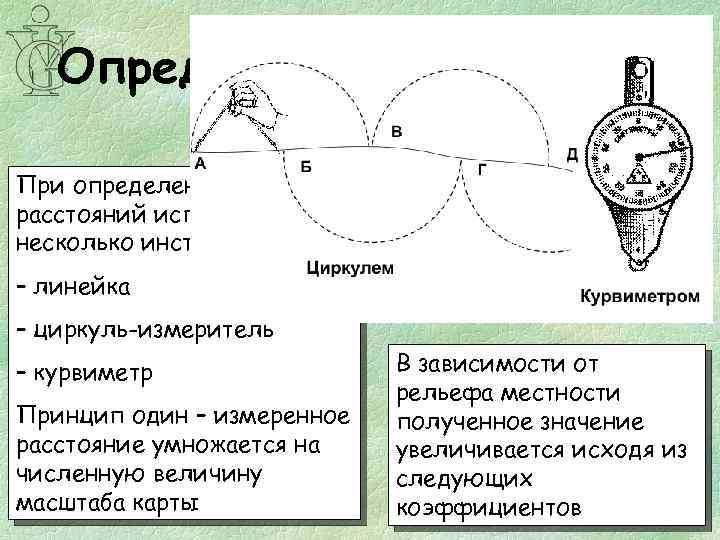

Определение расстояний При определении расстояний используются несколько инструментов: – линейка – циркуль-измеритель – курвиметр Принцип один – измеренное расстояние умножается на численную величину масштаба карты В зависимости от рельефа местности полученное значение увеличивается исходя из следующих коэффициентов

На карте горизонтали Более точно измерить Найдите квадрат крутизну ската линиями показываютсяможно при 6910 помощи шкалы коричневого цвета Основные заложений горизонтали (тонкие линии) наносятся по высоте сечения 0, 02 от масштаба карты Ряд горизонталей имеет цифровое обозначение Штрихи на Сущность изображения горизонталях показывают Каждая 5 -я земной поверхности направление горизонталь утолщенная горизонталямисклона При необходимости проводятся дополнительные горизонтали через половину сечения

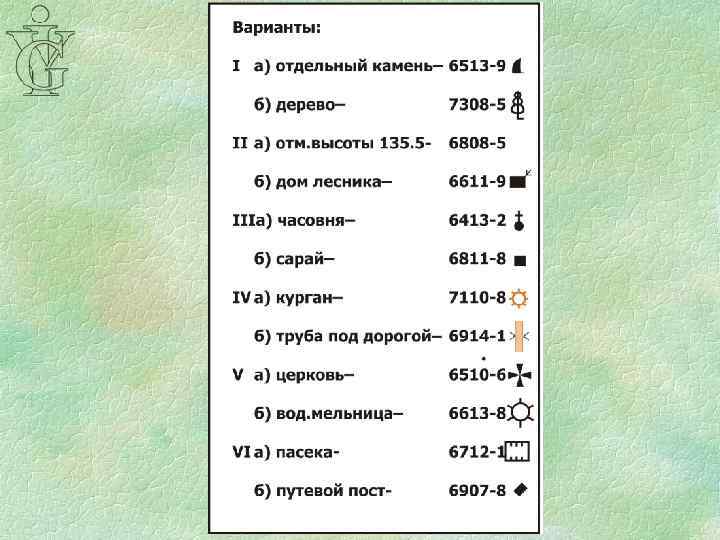

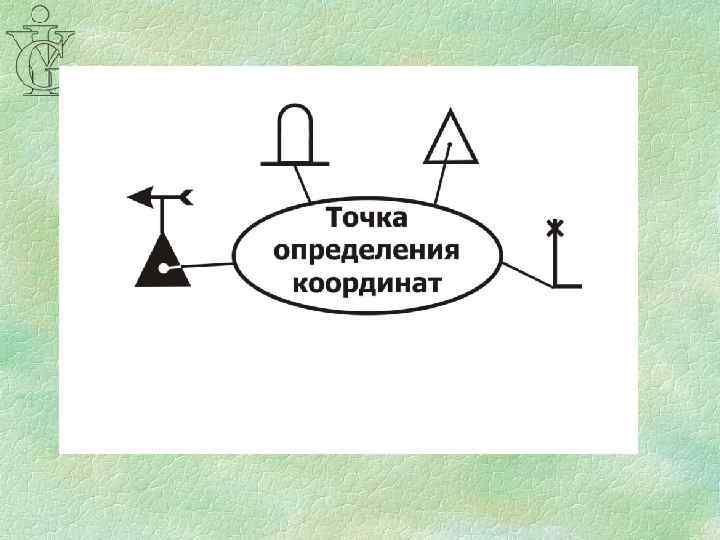

Условные топографические знаки Пояснительные Масштабные знаки – топографические это знаки, которые знаки позволяют отображают получить подробную реальные очертания Внемасштабные характеристику объектаэто знаки, знаки – в местности и соответствующем которые не объектов масштабе отображают реальные очертания объекта Квадрат 6610 Следующий Рассмотрим 7210 квадрат 7212 7213 7113 Квадрат 6713 • Масштабные • Внемасштабные • Пояснительные

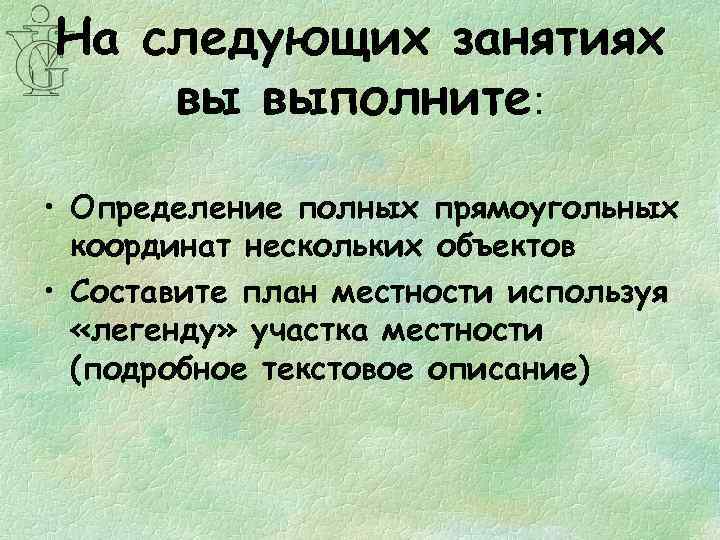

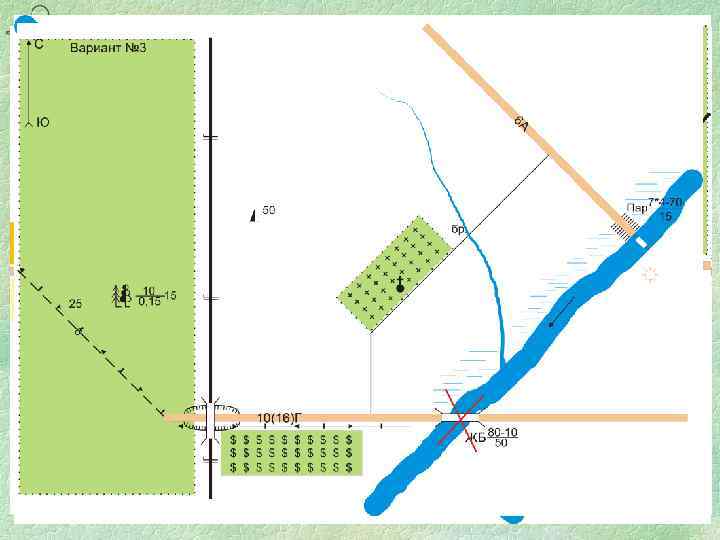

На следующих занятиях вы выполните: • Определение полных прямоугольных координат нескольких объектов • Составите план местности используя «легенду» участка местности (подробное текстовое описание)
