Военная топография Кафедра «Тактика и общевоенная

Военная топография Кафедра «Тактика и общевоенная подготовка»

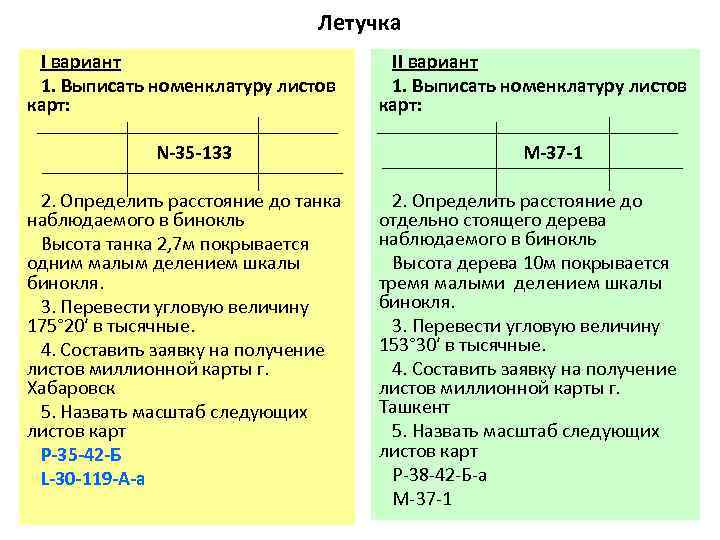

Летучка I вариант II вариант 1. Выписать номенклатуру листов карт: карт: N-35 -133 M-37 -1 2. Определить расстояние до танка 2. Определить расстояние до наблюдаемого в бинокль отдельно стоящего дерева Высота танка 2, 7 м покрывается наблюдаемого в бинокль одним малым делением шкалы Высота дерева 10 м покрывается бинокля. тремя малыми делением шкалы 3. Перевести угловую величину бинокля. 175° 20′ в тысячные. 3. Перевести угловую величину 4. Составить заявку на получение 153° 30′ в тысячные. листов миллионной карты г. 4. Составить заявку на получение Хабаровск листов миллионной карты г. 5. Назвать масштаб следующих Ташкент листов карт 5. Назвать масштаб следующих Р-35 -42 -Б листов карт L-30 -119 -A-a Р-38 -42 -Б-а M-37 -1

Тема 1: Топографические карты и их чтение Занятие 1: Общие правила чтения топографических карт

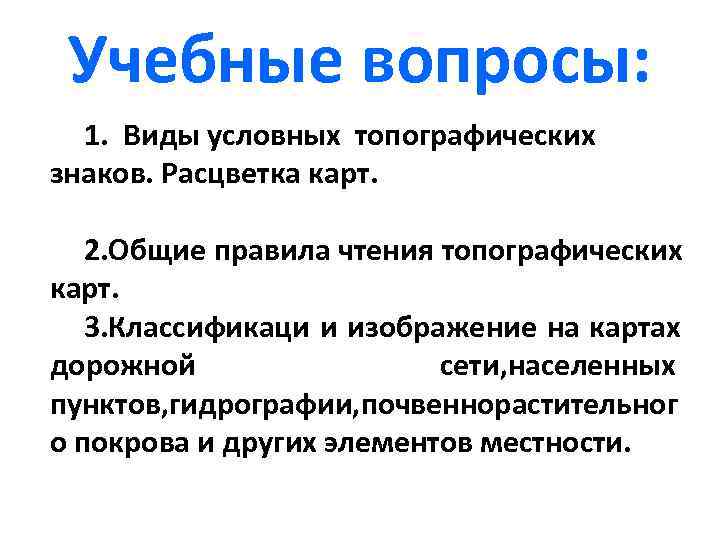

Учебные вопросы: 1. Виды условных топографических знаков. Расцветка карт. 2. Общие правила чтения топографических карт. 3. Классификаци и изображение на картах дорожной сети, населенных пунктов, гидрографии, почвеннорастительног о покрова и других элементов местности.

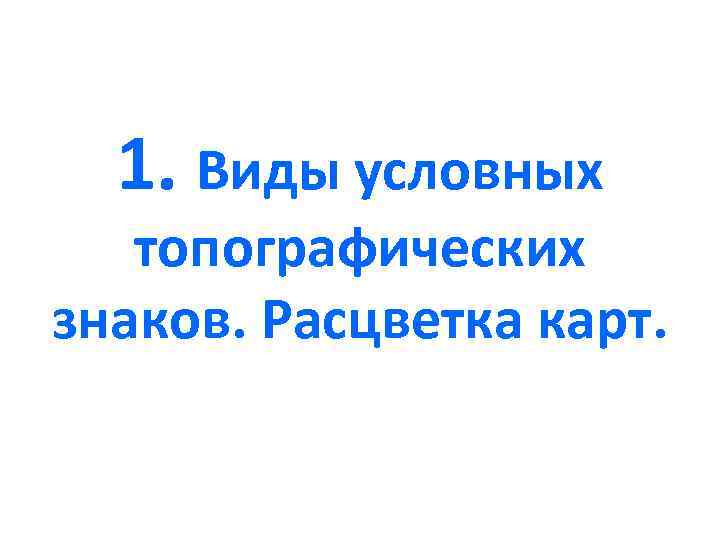

1. Виды условных топографических знаков. Расцветка карт.

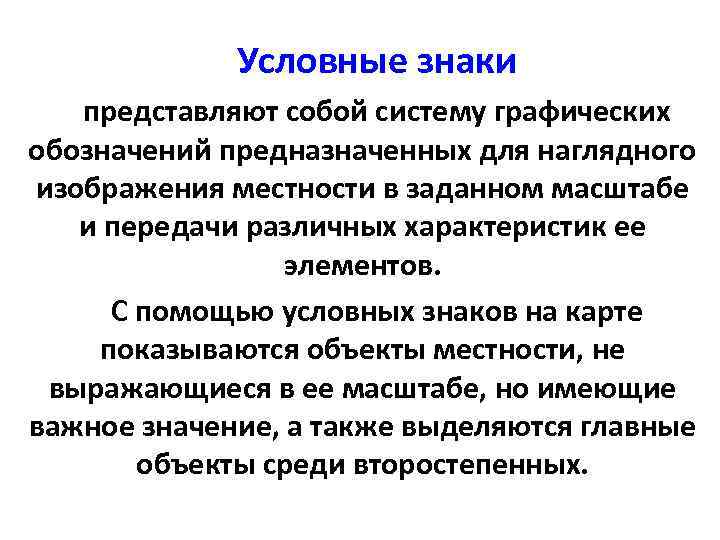

Условные знаки представляют собой систему графических обозначений предназначенных для наглядного изображения местности в заданном масштабе и передачи различных характеристик ее элементов. С помощью условных знаков на карте показываются объекты местности, не выражающиеся в ее масштабе, но имеющие важное значение, а также выделяются главные объекты среди второстепенных.

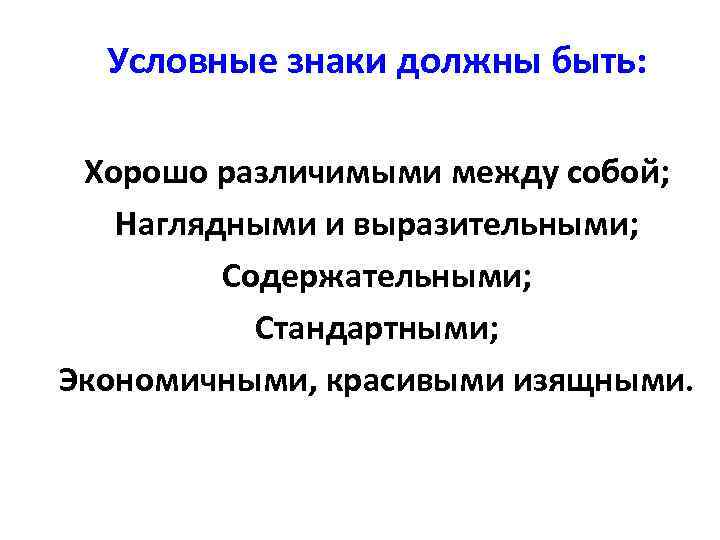

Условные знаки должны быть: Хорошо различимыми между собой; Наглядными и выразительными; Содержательными; Стандартными; Экономичными, красивыми изящными.

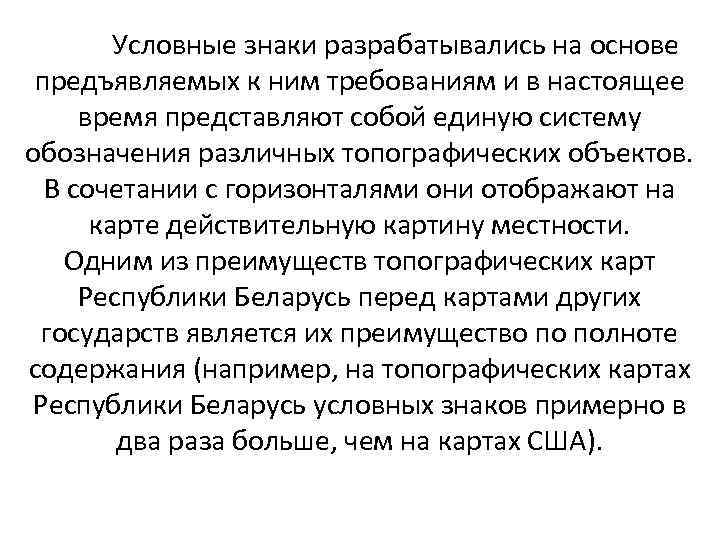

Условные знаки разрабатывались на основе предъявляемых к ним требованиям и в настоящее время представляют собой единую систему обозначения различных топографических объектов. В сочетании с горизонталями они отображают на карте действительную картину местности. Одним из преимуществ топографических карт Республики Беларусь перед картами других государств является их преимущество по полноте содержания (например, на топографических картах Республики Беларусь условных знаков примерно в два раза больше, чем на картах США).

Изучение местности всегда начинается с изучения топографической карты покрываемой эту местность. Топографическая карта является постоянным спутником и путеводителем командиров всех степеней и основным средством предварительного изучения местности. Значение условных знаков, применяемых при изображении местных предметов на топографических картах определяет умение офицеров читать топографическую карту и производить оценку местности в интересах выполняемой подразделением боевой задачи.

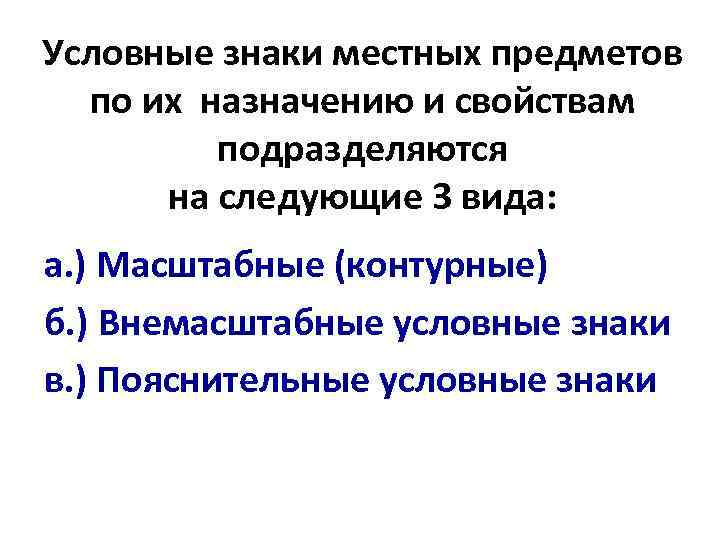

Условные знаки местных предметов по их назначению и свойствам подразделяются на следующие 3 вида: а. ) Масштабные (контурные) б. ) Внемасштабные условные знаки в. ) Пояснительные условные знаки

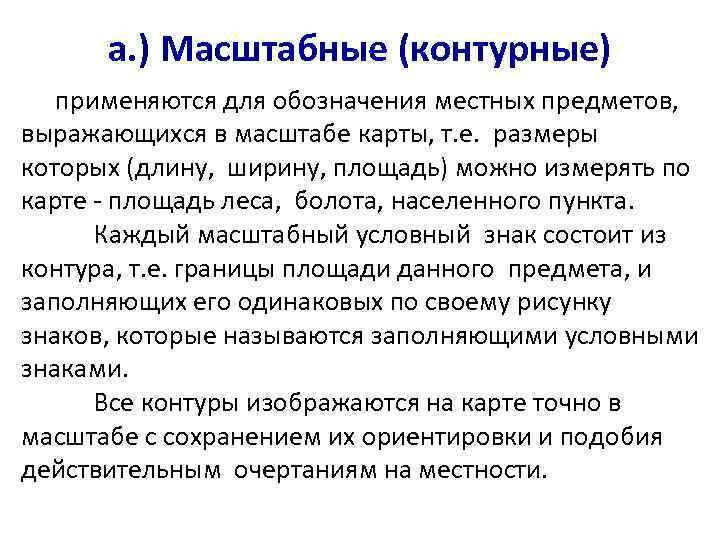

а. ) Масштабные (контурные) применяются для обозначения местных предметов, выражающихся в масштабе карты, т. е. размеры которых (длину, ширину, площадь) можно измерять по карте - площадь леса, болота, населенного пункта. Каждый масштабный условный знак состоит из контура, т. е. границы площади данного предмета, и заполняющих его одинаковых по своему рисунку знаков, которые называются заполняющими условными знаками. Все контуры изображаются на карте точно в масштабе с сохранением их ориентировки и подобия действительным очертаниям на местности.

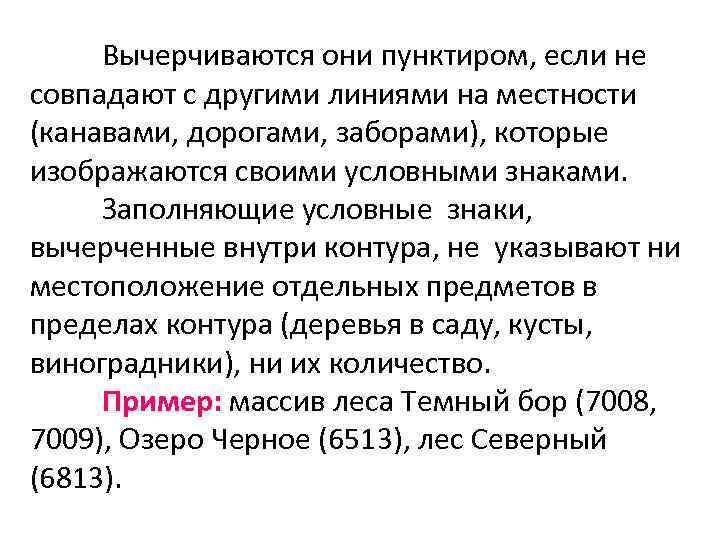

Вычерчиваются они пунктиром, если не совпадают с другими линиями на местности (канавами, дорогами, заборами), которые изображаются своими условными знаками. Заполняющие условные знаки, вычерченные внутри контура, не указывают ни местоположение отдельных предметов в пределах контура (деревья в саду, кусты, виноградники), ни их количество. Пример: массив леса Темный бор (7008, 7009), Озеро Черное (6513), лес Северный (6813).

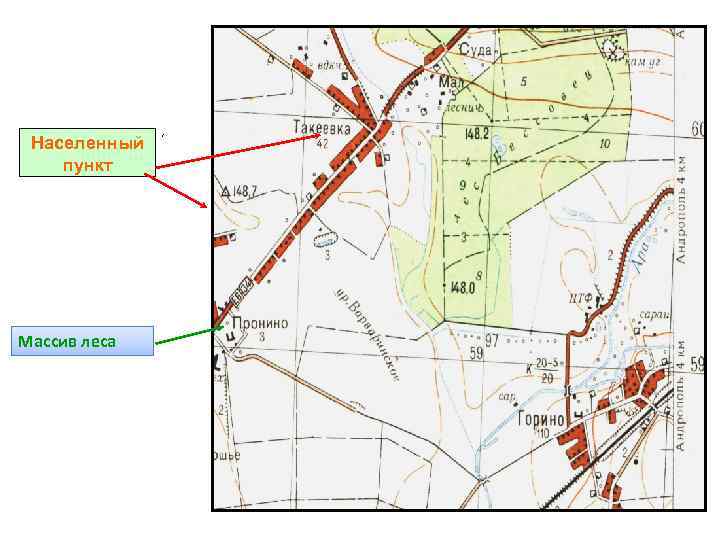

Населенный пункт Массив леса

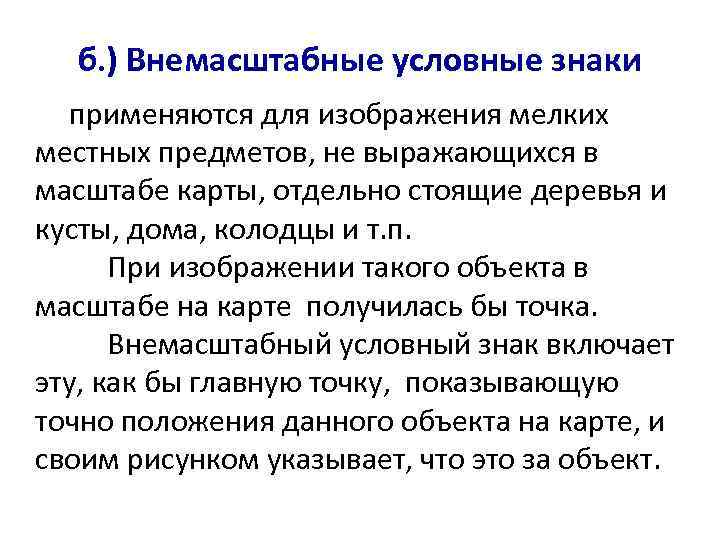

б. ) Внемасштабные условные знаки применяются для изображения мелких местных предметов, не выражающихся в масштабе карты, отдельно стоящие деревья и кусты, дома, колодцы и т. п. При изображении такого объекта в масштабе на карте получилась бы точка. Внемасштабный условный знак включает эту, как бы главную точку, показывающую точно положения данного объекта на карте, и своим рисунком указывает, что это за объект.

Такая главная точка находится: • у знаков, симметричной формы (кружок, квадрат, прямоугольник, треугольник, звездочка) – в центре фигуры; • у знаков, имеющих форму фигуры с широким основанием, – в середине основания; • у знаков, имеющих в основании прямой угол, – в вершине угла; • у знаков, представляющих собой сочетание нескольких фигур, – в центре нижней фигуры.

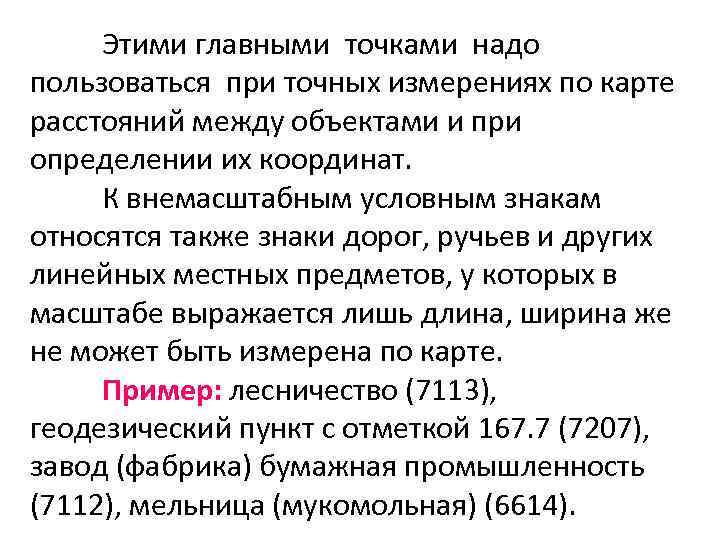

Этими главными точками надо пользоваться при точных измерениях по карте расстояний между объектами и при определении их координат. К внемасштабным условным знакам относятся также знаки дорог, ручьев и других линейных местных предметов, у которых в масштабе выражается лишь длина, ширина же не может быть измерена по карте. Пример: лесничество (7113), геодезический пункт с отметкой 167. 7 (7207), завод (фабрика) бумажная промышленность (7112), мельница (мукомольная) (6614).

Положение главной точки: Середина основания Вершина прямого угла знака у основания знака Геометрический центр нижней центр фигуры фигуры

в. ) Пояснительные условные знаки. применяются для дополнительной характеристики местных предметов и показа их разновидности (фигурка дерева, стрелка направления течения реки и т. п. ). Пример: рисунок хвойного и лиственного деревьев (7008), и условный знак действующей шахты (6714), стрелка на реке (6913) и другие Колодец с ветряным двигателем.

Пояснительные условные знаки

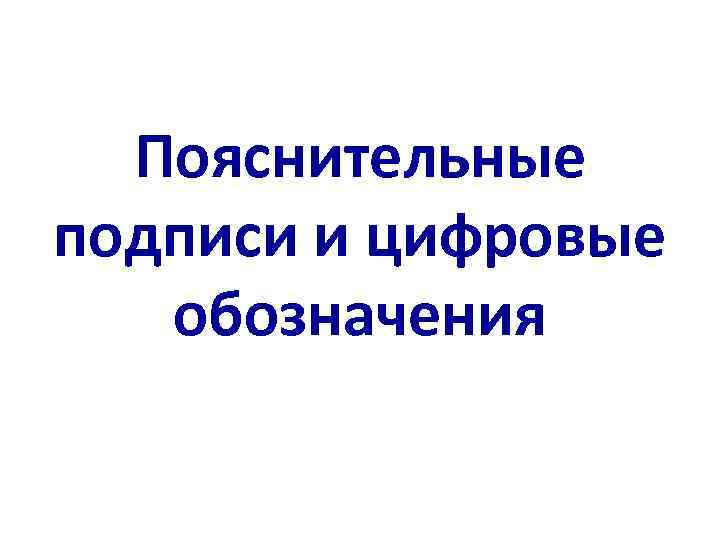

Пояснительные подписи и цифровые обозначения

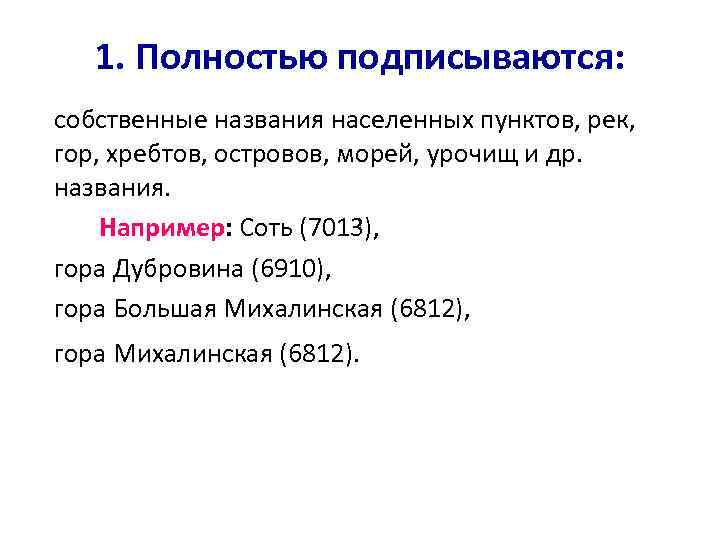

1. Полностью подписываются: собственные названия населенных пунктов, рек, гор, хребтов, островов, морей, урочищ и др. названия. Например: Соть (7013), гора Дубровина (6910), гора Большая Михалинская (6812), гора Михалинская (6812).

2. Сокращенные пояснительные подписи применяются для дополнительной характеристики изображаемых на карте объектов. Сокращенные пояснительные подписи, сопровождающие условные знаки, стандартны, как и сами знаки, для всех топографических карт. Они применяются для дополнительной характеристики изображаемых на карте предметов. Например: МТМ (6514)- машинотракторная мастерская, вдкч. (7110)- водокачка, мук. (6414)- мукомольная фабрика (без трубы), мук. (6511) – мукомольная фабрика с трубой и т. д. Сокращенными подписями поясняются некоторые местные предметы и ориентиры, не имеющие своих условных знаков, не выделяющиеся по своему значению (школы, казармы, сараи и т. п. ). Например: шк. (7309) – школа, каз. (7107) – казарма, сар. (6811) – сарай.

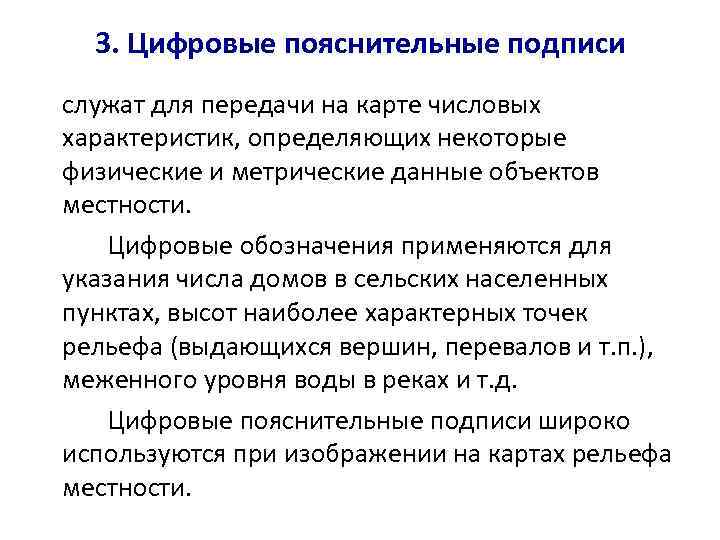

3. Цифровые пояснительные подписи служат для передачи на карте числовых характеристик, определяющих некоторые физические и метрические данные объектов местности. Цифровые обозначения применяются для указания числа домов в сельских населенных пунктах, высот наиболее характерных точек рельефа (выдающихся вершин, перевалов и т. п. ), меженного уровня воды в реках и т. д. Цифровые пояснительные подписи широко используются при изображении на картах рельефа местности.

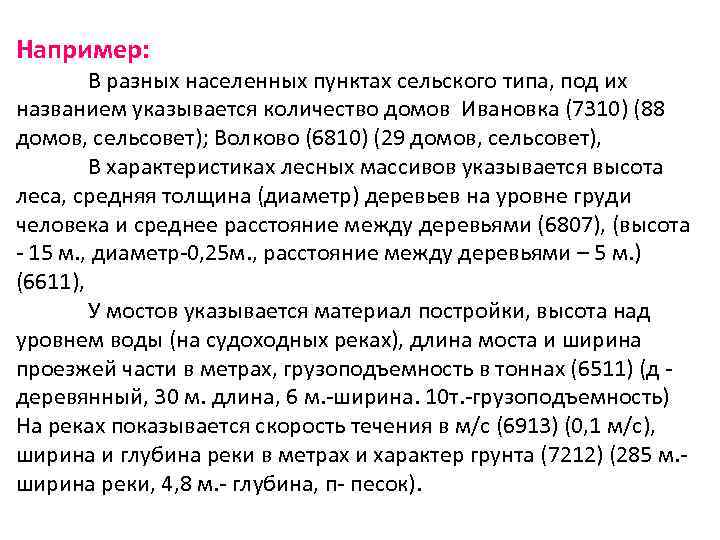

Например: В разных населенных пунктах сельского типа, под их названием указывается количество домов Ивановка (7310) (88 домов, сельсовет); Волково (6810) (29 домов, сельсовет), В характеристиках лесных массивов указывается высота леса, средняя толщина (диаметр) деревьев на уровне груди человека и среднее расстояние между деревьями (6807), (высота - 15 м. , диаметр-0, 25 м. , расстояние между деревьями – 5 м. ) (6611), У мостов указывается материал постройки, высота над уровнем воды (на судоходных реках), длина моста и ширина проезжей части в метрах, грузоподъемность в тоннах (6511) (д - деревянный, 30 м. длина, 6 м. -ширина. 10 т. -грузоподъемность) На реках показывается скорость течения в м/с (6913) (0, 1 м/с), ширина и глубина реки в метрах и характер грунта (7212) (285 м. - ширина реки, 4, 8 м. - глубина, п- песок).

Пояснительные подписи и цифровые обозначения Полностью подписываются Сокращенные цифровые

Расцветка карт Зелёным цветом изображаются лесные массивы, сады, виноградники, полезащитные лесонасаждения, заросли кустарников. Синим или голубым цветом изображение морей, рек, озёр, колодцев, источников, ледников. Коричневым цветом изображение рельефа и его элементов, каменистых поверхностей, песков. Жёлтым цветом автомобильные грунтовые дороги Оранжевым цветом шоссейные дороги и автострады

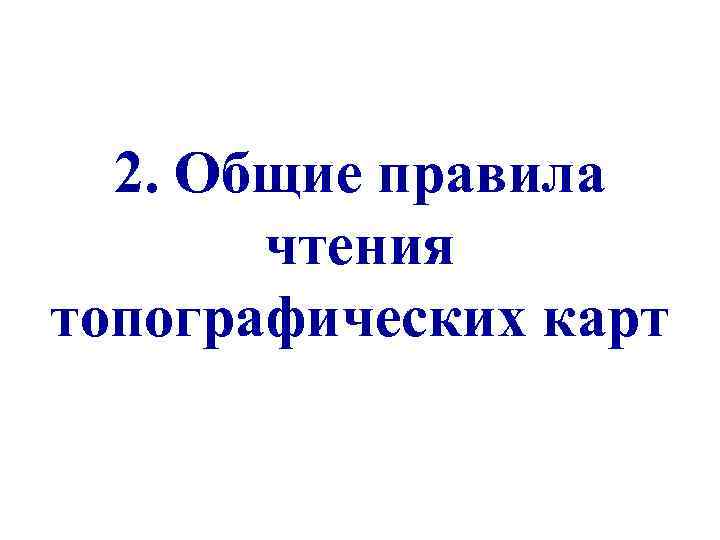

2. Общие правила чтения топографических карт

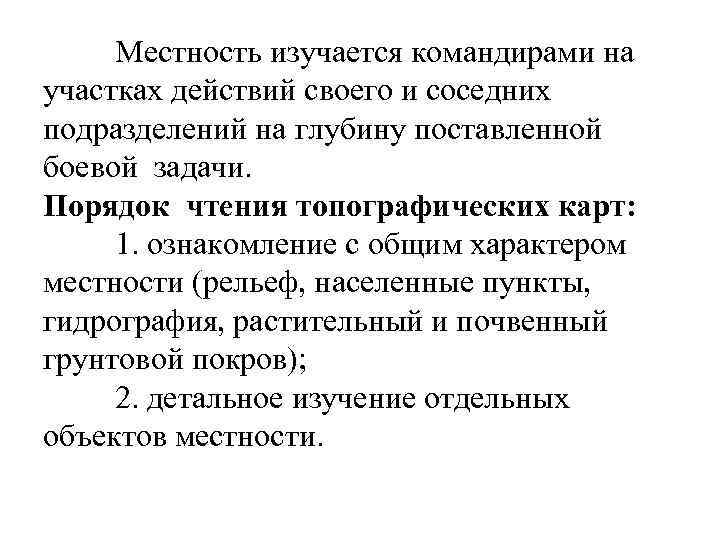

Местность изучается командирами на участках действий своего и соседних подразделений на глубину поставленной боевой задачи. Порядок чтения топографических карт: 1. ознакомление с общим характером местности (рельеф, населенные пункты, гидрография, растительный и почвенный грунтовой покров); 2. детальное изучение отдельных объектов местности.

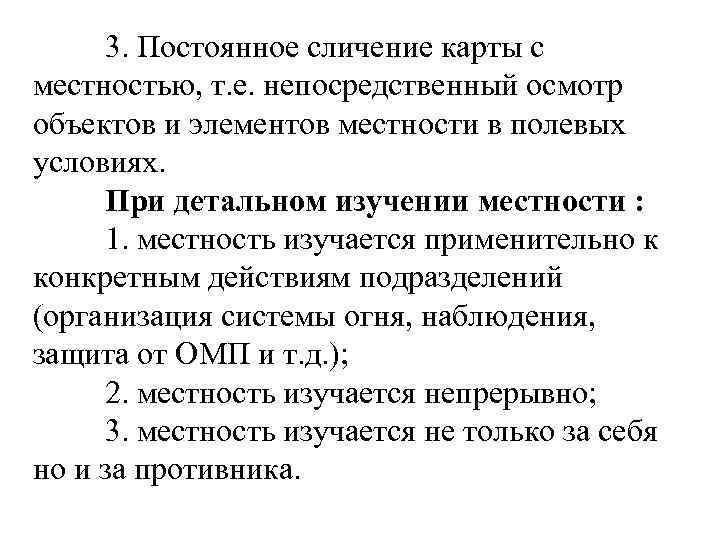

3. Постоянное сличение карты с местностью, т. е. непосредственный осмотр объектов и элементов местности в полевых условиях. При детальном изучении местности : 1. местность изучается применительно к конкретным действиям подразделений (организация системы огня, наблюдения, защита от ОМП и т. д. ); 2. местность изучается непрерывно; 3. местность изучается не только за себя но и за противника.

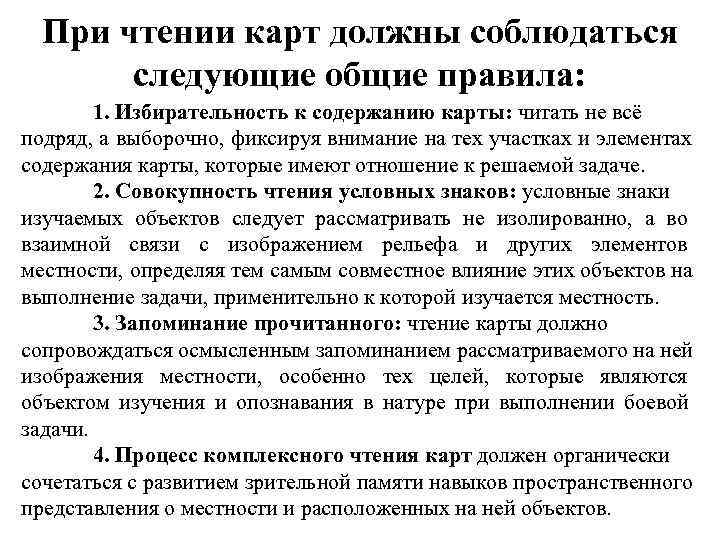

При чтении карт должны соблюдаться следующие общие правила: 1. Избирательность к содержанию карты: читать не всё подряд, а выборочно, фиксируя внимание на тех участках и элементах содержания карты, которые имеют отношение к решаемой задаче. 2. Совокупность чтения условных знаков: условные знаки изучаемых объектов следует рассматривать не изолированно, а во взаимной связи с изображением рельефа и других элементов местности, определяя тем самым совместное влияние этих объектов на выполнение задачи, применительно к которой изучается местность. 3. Запоминание прочитанного: чтение карты должно сопровождаться осмысленным запоминанием рассматриваемого на ней изображения местности, особенно тех целей, которые являются объектом изучения и опознавания в натуре при выполнении боевой задачи. 4. Процесс комплексного чтения карт должен органически сочетаться с развитием зрительной памяти навыков пространственного представления о местности и расположенных на ней объектов.

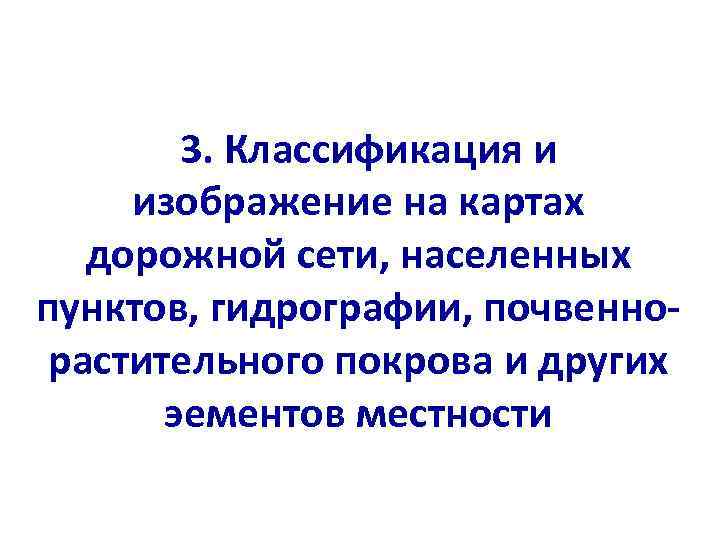

3. Классификация и изображение на картах дорожной сети, населенных пунктов, гидрографии, почвенно- растительного покрова и других эементов местности

Основные группы элементов местности: 1. ) геодезические пункты; 2. ) дорожная сеть; 3. ) населенные пункты, производственные предприятия и социально-культурные объекты; 4. ) гидрография; 5. ) растительный покров и грунты; 6. ) административные границы и ограждения.

1. ) Геодезические пункты Положение геодезических пунктов определено в плановом отношении и прочно закреплено на местности наружными знаками в виде сигналов и пирамид и внутренними центрами в виде бетонных монолитов. На топографических картах они обозначаются равносторонними треугольниками с точкой внутри. Например: геодезический пункт с отметкой 197, 1 (6508), с отметкой 201, 6 (6409) и т. д.

Пункт государственной геодезической сети на курганах 51, 2 – высота над уровнем моря; 7 – высота кургана в метрах Пункт государственной геодезической сети 96, 7 – высота над уровнем моря в метрах

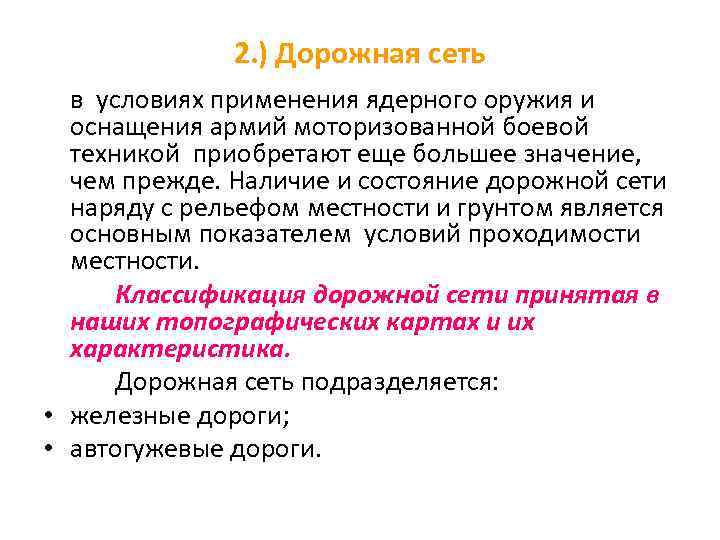

2. ) Дорожная сеть в условиях применения ядерного оружия и оснащения армий моторизованной боевой техникой приобретают еще большее значение, чем прежде. Наличие и состояние дорожной сети наряду с рельефом местности и грунтом является основным показателем условий проходимости местности. Классификация дорожной сети принятая в наших топографических картах и их характеристика. Дорожная сеть подразделяется: • железные дороги; • автогужевые дороги.

Железные дороги изображаются на картах с подразделением: - по ширине колеи (ширококолейные и узкоколейные); - по числу путей (однопутные, двухпутные, трехпутные), показать на карте; - по виду тяги (электрифицированные и с паровой или дизельной тягой), показать условные знаки; - по состоянию (действующие, строящиеся, разобранные), показать условные знаки.

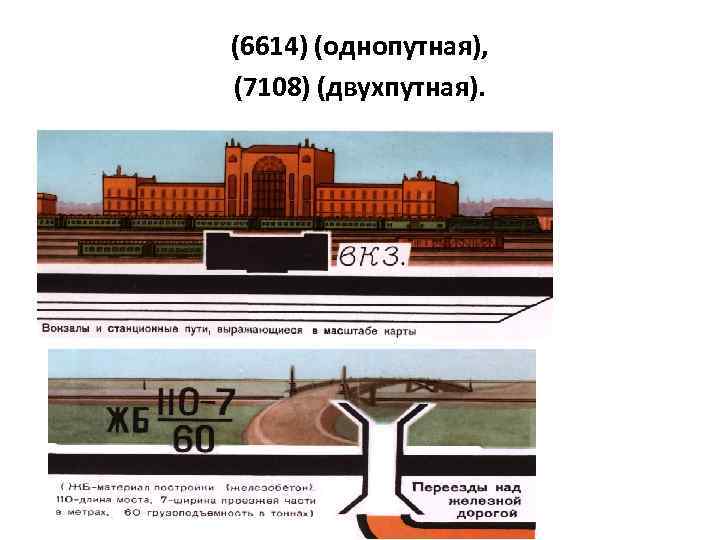

(6614) (однопутная), (7108) (двухпутная).

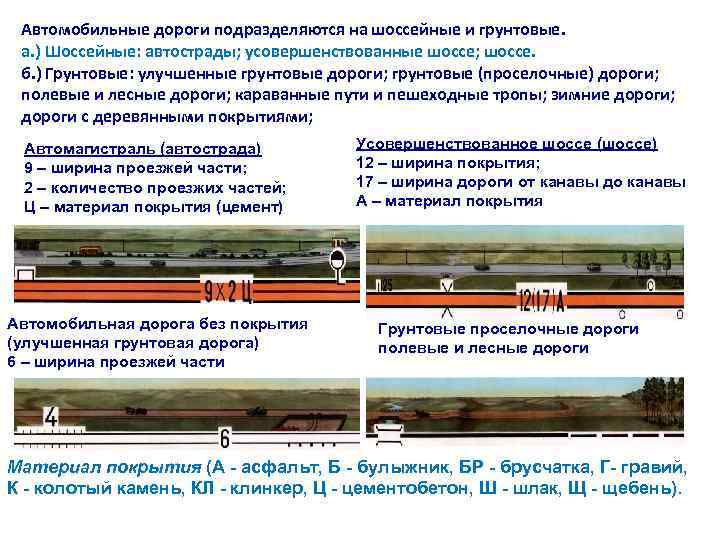

Автомобильные дороги подразделяются на шоссейные и грунтовые. а. ) Шоссейные: автострады; усовершенствованные шоссе; шоссе. б. ) Грунтовые: улучшенные грунтовые дороги; грунтовые (проселочные) дороги; полевые и лесные дороги; караванные пути и пешеходные тропы; зимние дороги; дороги с деревянными покрытиями; Автомагистраль (автострада) Усовершенствованное шоссе (шоссе) 9 – ширина проезжей части; 12 – ширина покрытия; 2 – количество проезжих частей; 17 – ширина дороги от канавы до канавы Ц – материал покрытия (цемент) А – материал покрытия Автомобильная дорога без покрытия Грунтовые проселочные дороги (улучшенная грунтовая дорога) полевые и лесные дороги 6 – ширина проезжей части Материал покрытия (А - асфальт, Б - булыжник, БР - брусчатка, Г- гравий, К - колотый камень, КЛ - клинкер, Ц - цементобетон, Ш - шлак, Щ - щебень).

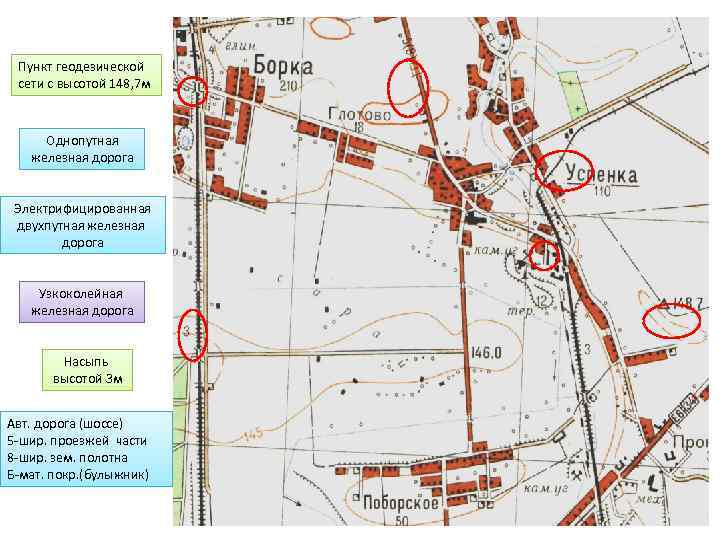

Пункт геодезической сети с высотой 148, 7 м Однопутная железная дорога Электрифицированная двухпутная железная дорога Узкоколейная железная дорога Насыпь высотой 3 м Авт. дорога (шоссе) 5 -шир. проезжей части 8 -шир. зем. полотна Б-мат. покр. (булыжник)

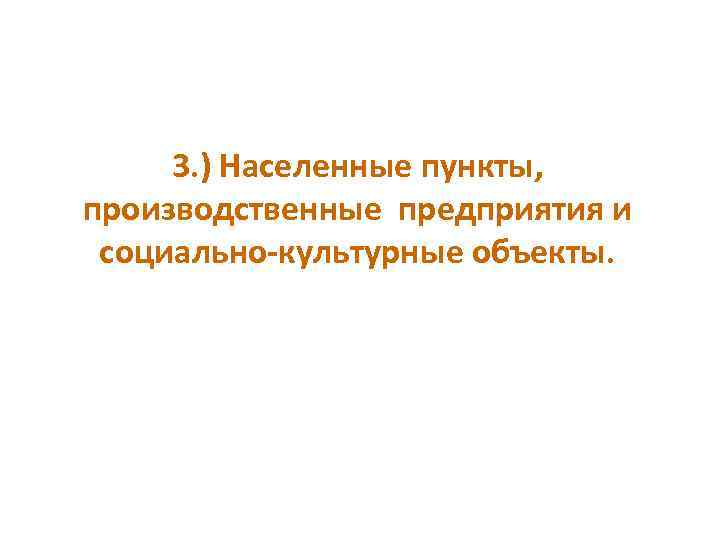

3. ) Населенные пункты, производственные предприятия и социально-культурные объекты.

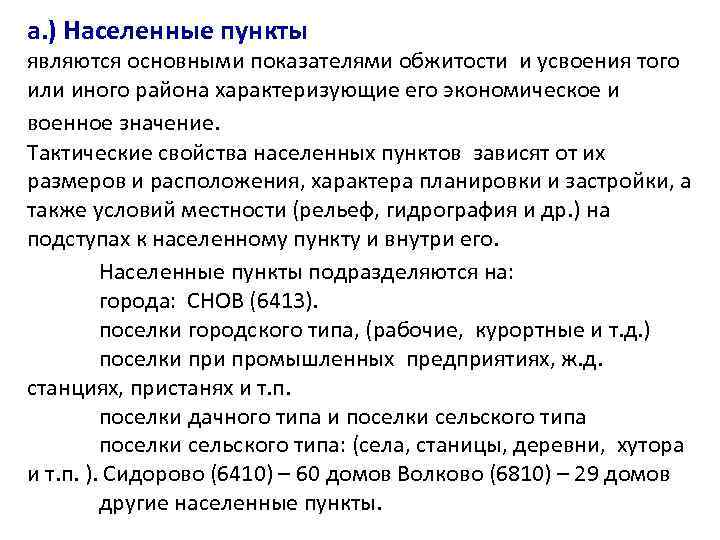

а. ) Населенные пункты являются основными показателями обжитости и усвоения того или иного района характеризующие его экономическое и военное значение. Тактические свойства населенных пунктов зависят от их размеров и расположения, характера планировки и застройки, а также условий местности (рельеф, гидрография и др. ) на подступах к населенному пункту и внутри его. Населенные пункты подразделяются на: города: СНОВ (6413). поселки городского типа, (рабочие, курортные и т. д. ) поселки промышленных предприятиях, ж. д. станциях, пристанях и т. п. поселки дачного типа и поселки сельского типа поселки сельского типа: (села, станицы, деревни, хутора и т. п. ). Сидорово (6410) – 60 домов Волково (6810) – 29 домов другие населенные пункты.

Город на карте 1: 100 000 с населением менее 50 тыс. с населением более 50 тыс.

Город на карте 1: 50 000 с населением менее 50 тыс. с населением более 50 тыс.

План города 1: 10 000 План города 1: 25 000

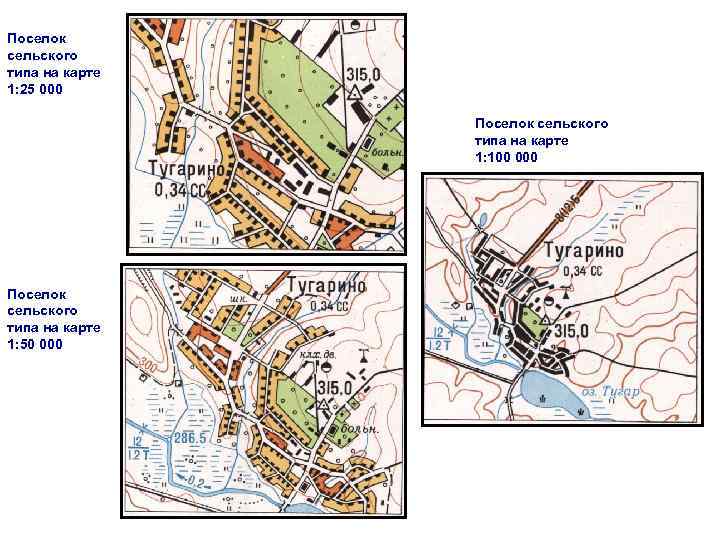

Поселок сельского типа на карте 1: 25 000 Поселок сельского типа на карте 1: 100 000 Поселок сельского типа на карте 1: 50 000

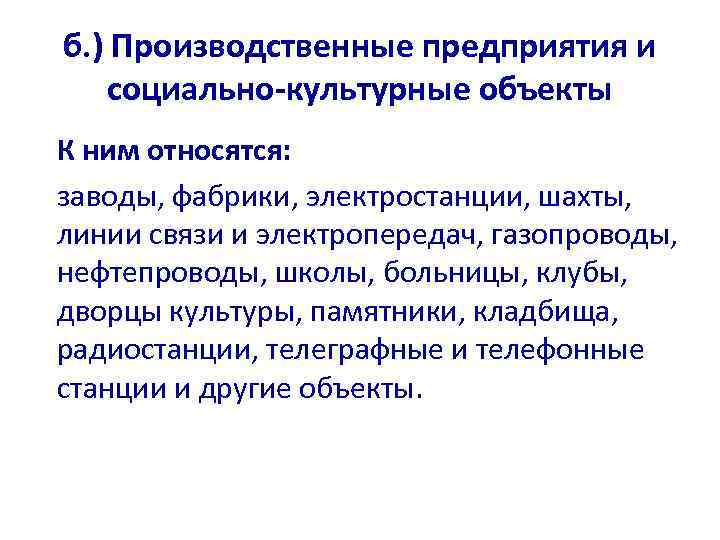

б. ) Производственные предприятия и социально-культурные объекты К ним относятся: заводы, фабрики, электростанции, шахты, линии связи и электропередач, газопроводы, нефтепроводы, школы, больницы, клубы, дворцы культуры, памятники, кладбища, радиостанции, телеграфные и телефонные станции и другие объекты.

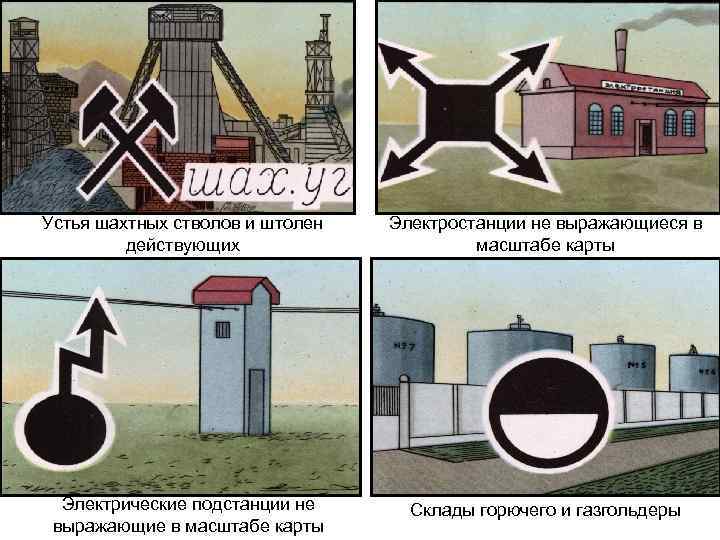

Устья шахтных стволов и штолен Электростанции не выражающиеся в действующих масштабе карты Электрические подстанции не Склады горючего и газгольдеры выражающие в масштабе карты

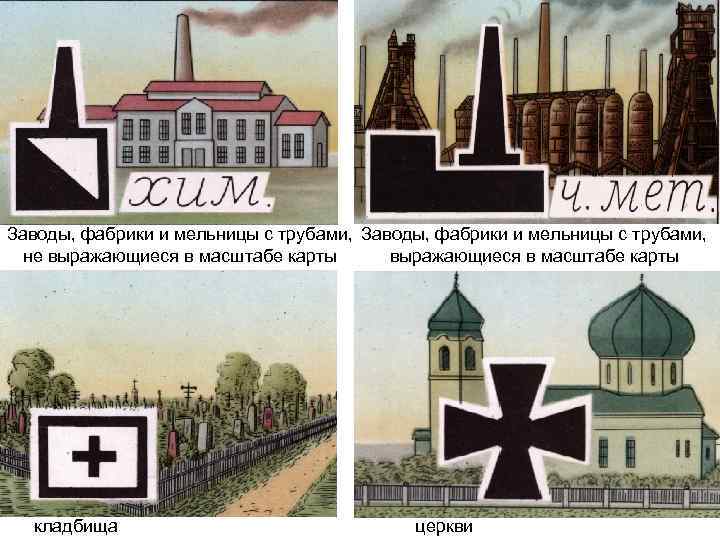

Заводы, фабрики и мельницы с трубами, не выражающиеся в масштабе карты кладбища церкви

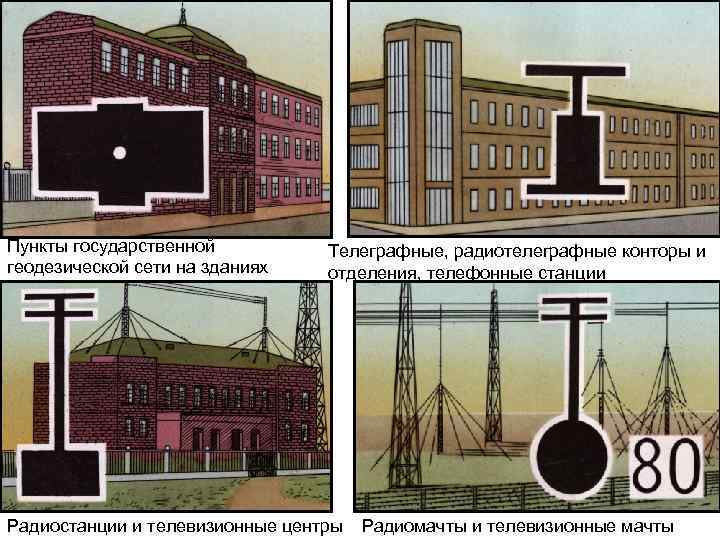

Пункты государственной Телеграфные, радиотелеграфные конторы и геодезической сети на зданиях отделения, телефонные станции Радиостанции и телевизионные центры Радиомачты и телевизионные мачты

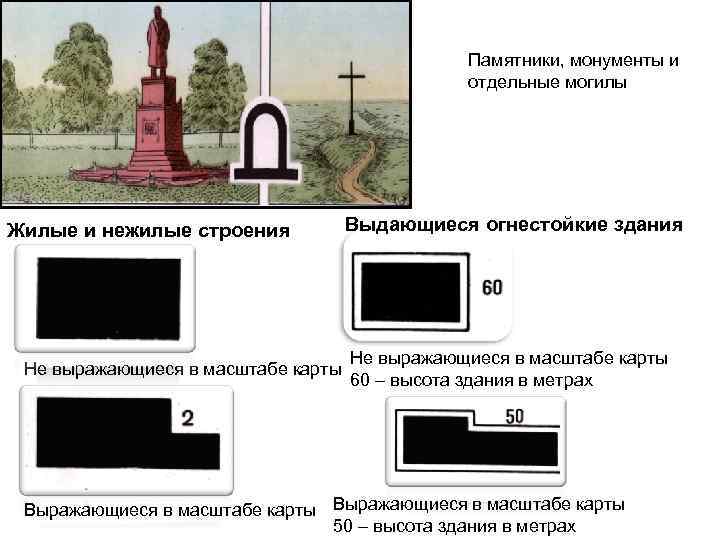

Памятники, монументы и отдельные могилы Жилые и нежилые строения Выдающиеся огнестойкие здания Не выражающиеся в масштабе карты 60 – высота здания в метрах Выражающиеся в масштабе карты 50 – высота здания в метрах

Молочно-товарная Ферма (МТФ) в масштабе карты Памятник (монумент) Пивной завод без трубы Часовня Кладбище с густой древесной растительностью Водяная мельница Ветряная мельница Заводская труба

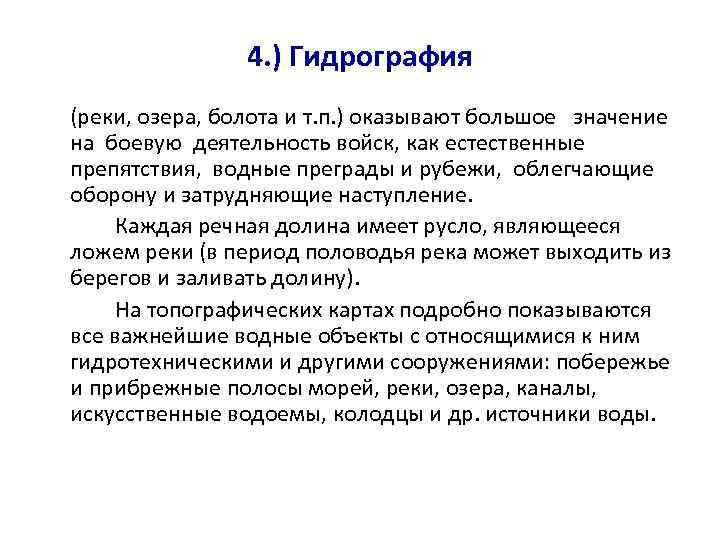

4. ) Гидрография (реки, озера, болота и т. п. ) оказывают большое значение на боевую деятельность войск, как естественные препятствия, водные преграды и рубежи, облегчающие оборону и затрудняющие наступление. Каждая речная долина имеет русло, являющееся ложем реки (в период половодья река может выходить из берегов и заливать долину). На топографических картах подробно показываются все важнейшие водные объекты с относящимися к ним гидротехническими и другими сооружениями: побережье и прибрежные полосы морей, реки, озера, каналы, искусственные водоемы, колодцы и др. источники воды.

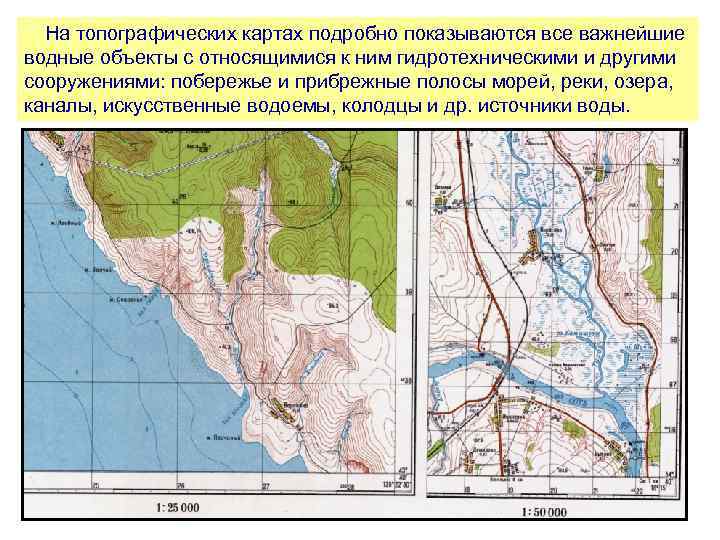

На топографических картах подробно показываются все важнейшие водные объекты с относящимися к ним гидротехническими и другими сооружениями: побережье и прибрежные полосы морей, реки, озера, каналы, искусственные водоемы, колодцы и др. источники воды.

УРЕЗЫ ВОДЫ в реках и на озерах определяется в межень(уровень воды в сезон наиболее низкого стояния). На реках показывается ширина, глубина и характер грунта дна реки и подписывается скорость течения реки в метрах в секунду, характеристика бродов, все остальные водоисточники сопровождаются пояснительными подписями. БЕРЕГА На картах показывают береговые отмели и опасные берега (характер опасности не известен), отображающие прибрежные участки, недоступные для плавания судов, лодок

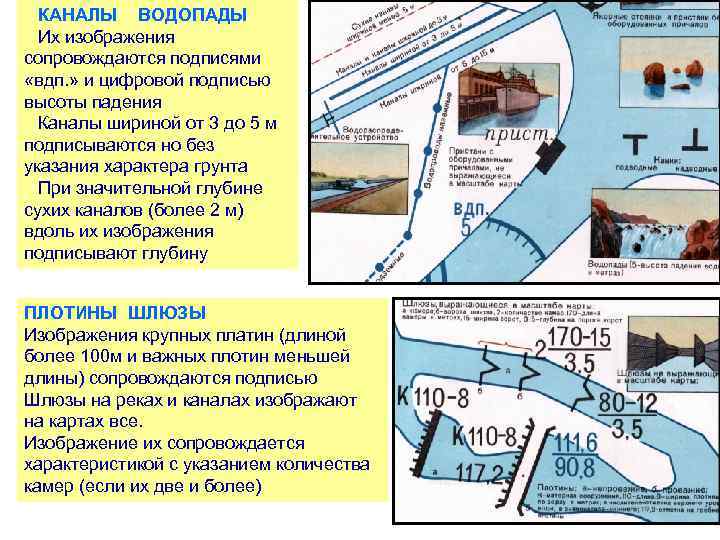

КАНАЛЫ ВОДОПАДЫ Их изображения сопровождаются подписями «вдп. » и цифровой подписью высоты падения Каналы шириной от 3 до 5 м подписываются но без указания характера грунта При значительной глубине сухих каналов (более 2 м) вдоль их изображения подписывают глубину ПЛОТИНЫ ШЛЮЗЫ Изображения крупных платин (длиной более 100 м и важных плотин меньшей длины) сопровождаются подписью Шлюзы на реках и каналах изображают на картах все. Изображение их сопровождается характеристикой с указанием количества камер (если их две и более)

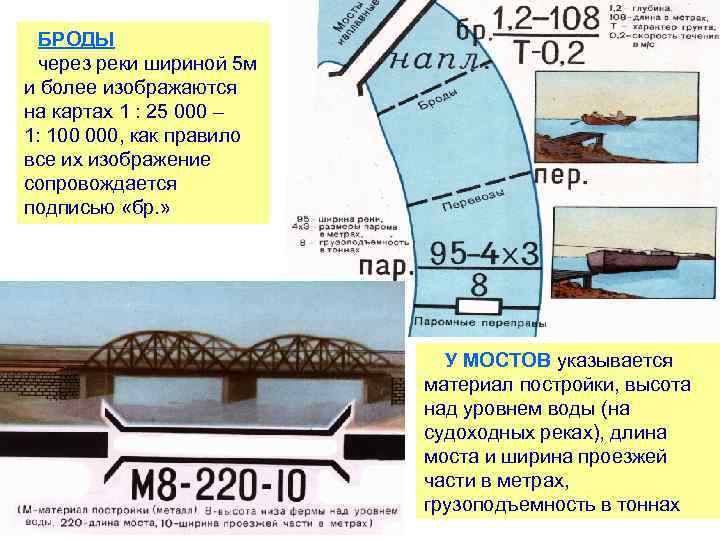

БРОДЫ через реки шириной 5 м и более изображаются на картах 1 : 25 000 – 1: 100 000, как правило все их изображение сопровождается подписью «бр. » У МОСТОВ указывается материал постройки, высота над уровнем воды (на судоходных реках), длина моста и ширина проезжей части в метрах, грузоподъемность в тоннах

Паромная переправа: 130 м-ширина реки, 4 х3 м размер парома, грузоподъемность 8 т Металлический мост: 8 м-выста фермы над ур. воды, 160 м-длина Железобетонный мост: 170 м-длина, 8 м-ширина проезжей части, 60 т-грузоподъемность Шлюз: с 2 воротами и 1 камерой Урез воды с выс. 138, 2 м Направление течения реки (скорость течения 0, 3 м/с) Река «Белая» с шириной от 5 до 15 м Река «ИСТРА» с сохранением действительной ширины в масштабе карты Характеристика реки: 130 м-ширина, 1, 7 м-глубина, характер грунта торф (Т)

5. ) Растительный покров и грунты; Растительность, изображенная на топографических картах, подразделяется на следующие типы: • древесная (леса, рощи, отдельные деревья); • кустарниковая; • полукустарниковая; • травянистая; • моховая и лишайниковая; • искусственные насаждения (сады, парки, защитные лесные полосы, различные плантации).

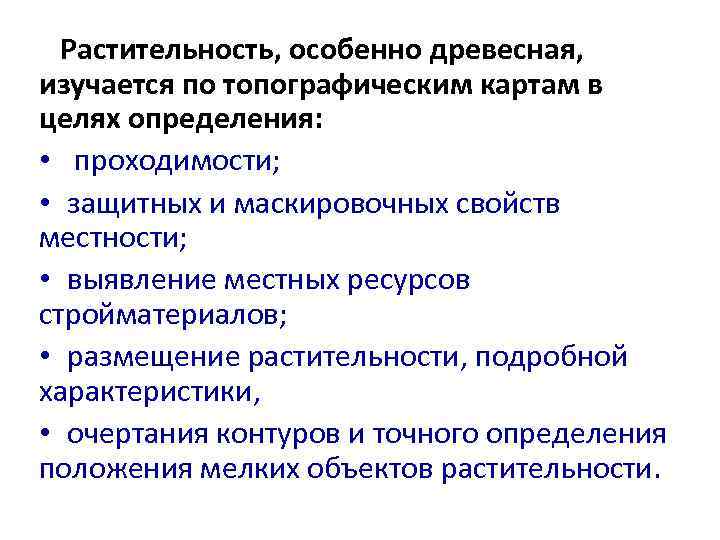

Растительность, особенно древесная, изучается по топографическим картам в целях определения: • проходимости; • защитных и маскировочных свойств местности; • выявление местных ресурсов стройматериалов; • размещение растительности, подробной характеристики, • очертания контуров и точного определения положения мелких объектов растительности.

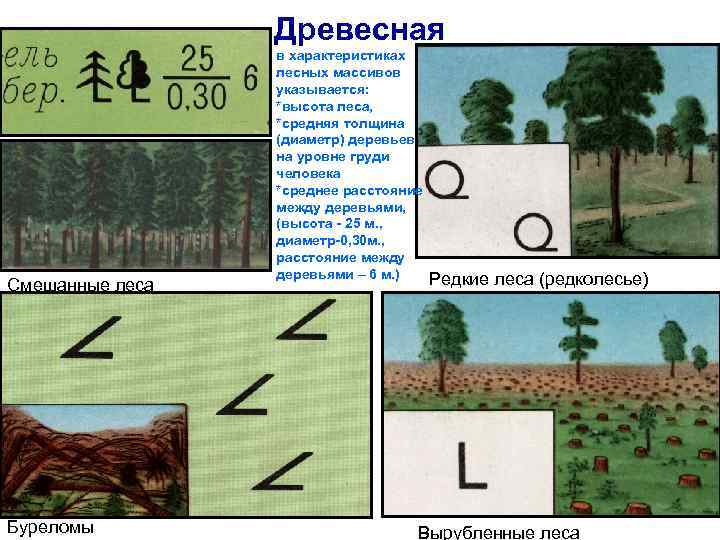

Древесная в характеристиках лесных массивов указывается: *высота леса, *средняя толщина (диаметр) деревьев на уровне груди человека *среднее расстояние между деревьями, (высота - 25 м. , диаметр-0, 30 м. , расстояние между деревьями – 6 м. ) Редкие леса (редколесье) Смешанные леса Буреломы Вырубленные леса

Кустарниковая полукустарниковая Колючие Сплошные заросли кустарники кустарников (сплошные (2 – средняя высота заросли) кустарника в метрах) Поросль леса, лесные питомники и молодые посадки леса

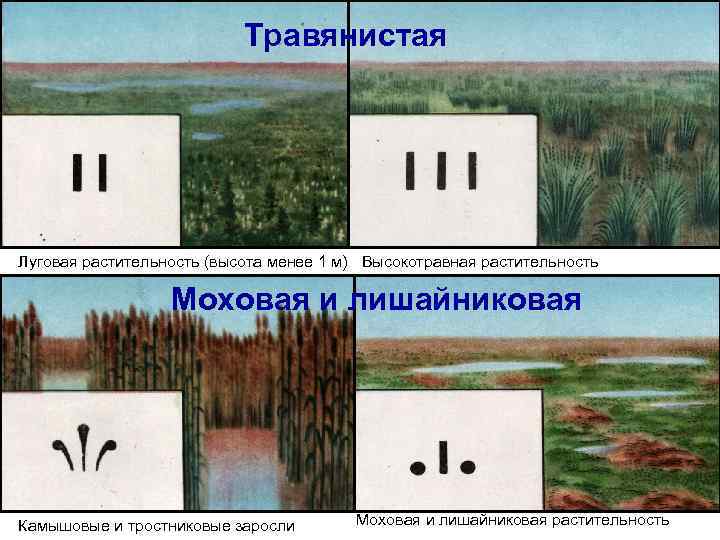

Травянистая Луговая растительность (высота менее 1 м) Высокотравная растительность Моховая и лишайниковая Камышовые и тростниковые заросли Моховая и лишайниковая растительность

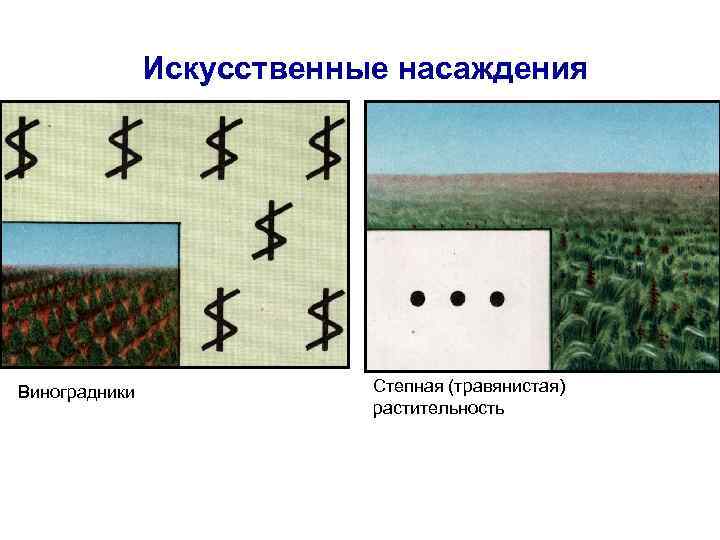

Искусственные насаждения Виноградники Степная (травянистая) растительность

Грунты бывают: твердые, скальные и полускальные (каменистые Грунты показываются лишь те, поверхности), которые резко отличаются рыхлые пески, характером своей поверхности каменистые россыпи, глинистые и (пески, солончаки и т. п. ) щебеночные поверхности. а. ) каменистые поверхности Кочковатые поверхности б. ) галечники

Курган и бугор (7 - высота в метрах) Яма (3 – глубина в метрах)

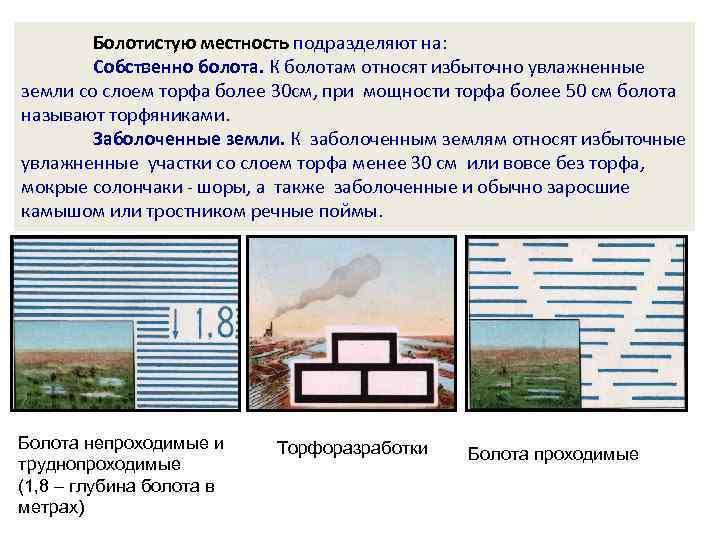

Болотистую местность подразделяют на: Собственно болота. К болотам относят избыточно увлажненные земли со слоем торфа более 30 см, при мощности торфа более 50 см болота называют торфяниками. Заболоченные земли. К заболоченным землям относят избыточные увлажненные участки со слоем торфа менее 30 см или вовсе без торфа, мокрые солончаки - шоры, а также заболоченные и обычно заросшие камышом или тростником речные поймы. Болота непроходимые и Торфоразработки Болота проходимые труднопроходимые (1, 8 – глубина болота в метрах)

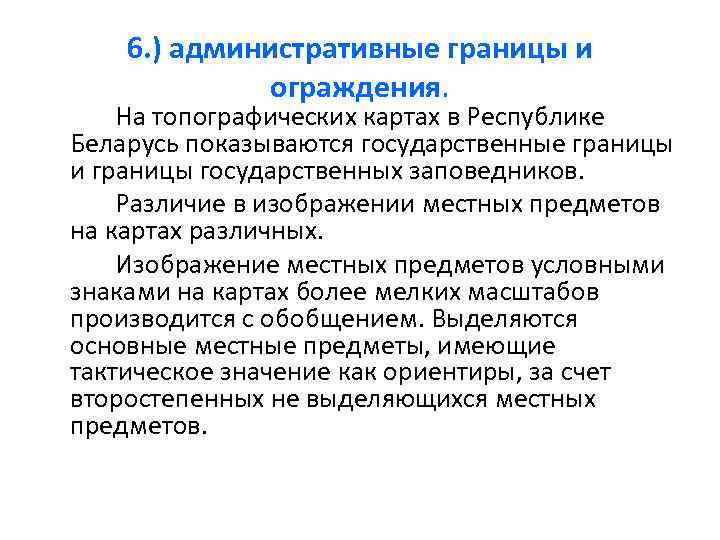

6. ) административные границы и ограждения. На топографических картах в Республике Беларусь показываются государственные границы и границы государственных заповедников. Различие в изображении местных предметов на картах различных. Изображение местных предметов условными знаками на картах более мелких масштабов производится с обобщением. Выделяются основные местные предметы, имеющие тактическое значение как ориентиры, за счет второстепенных не выделяющихся местных предметов.

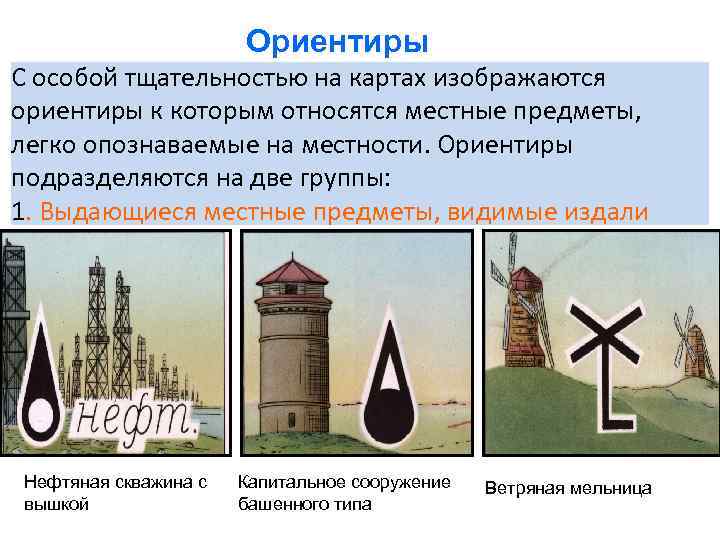

Ориентиры С особой тщательностью на картах изображаются ориентиры к которым относятся местные предметы, легко опознаваемые на местности. Ориентиры подразделяются на две группы: 1. Выдающиеся местные предметы, видимые издали Нефтяная скважина с Капитальное сооружение Ветряная мельница вышкой башенного типа

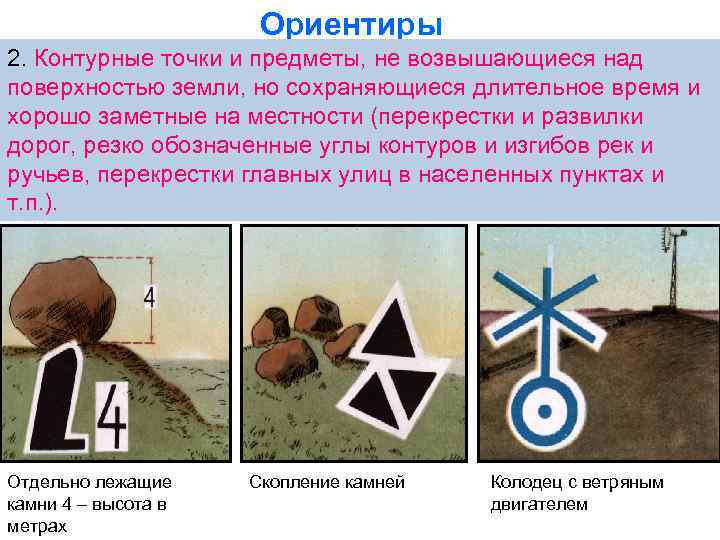

Ориентиры 2. Контурные точки и предметы, не возвышающиеся над поверхностью земли, но сохраняющиеся длительное время и хорошо заметные на местности (перекрестки и развилки дорог, резко обозначенные углы контуров и изгибов рек и ручьев, перекрестки главных улиц в населенных пунктах и т. п. ). Отдельно лежащие Скопление камней Колодец с ветряным камни 4 – высота в двигателем метрах

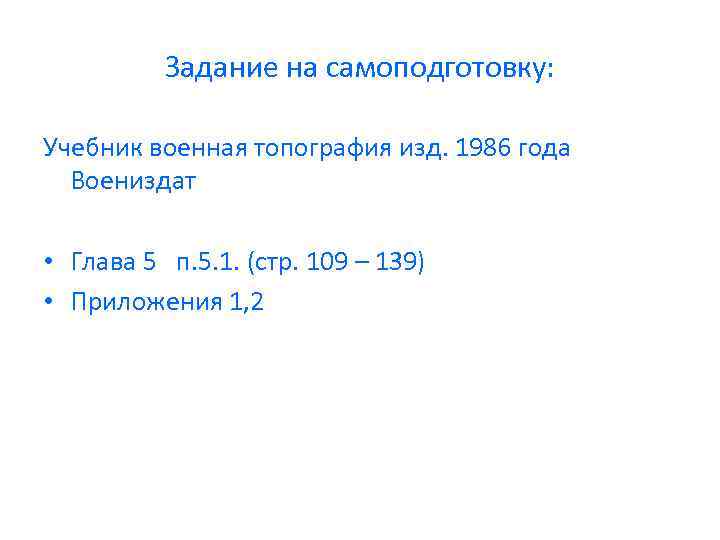

Задание на самоподготовку: Учебник военная топография изд. 1986 года Воениздат • Глава 5 п. 5. 1. (стр. 109 – 139) • Приложения 1, 2
