Военная Кафедра Связи Тема № 7. Занятие № 3. «Радиостанции средней мощности» «Радиоприемник Р-155 П» Вопросы занятия: 1. Радиоприёмник Р-155 П: тактико-технические характеристики, назначение блоков. 2. Принцип работы прибора 2 -1 М. 3. Принцип работы приборов 4 -0 м, 5 -0 м, 9 -0 м. 4. Система автоматической настройки. Занятие № 3 -1 -

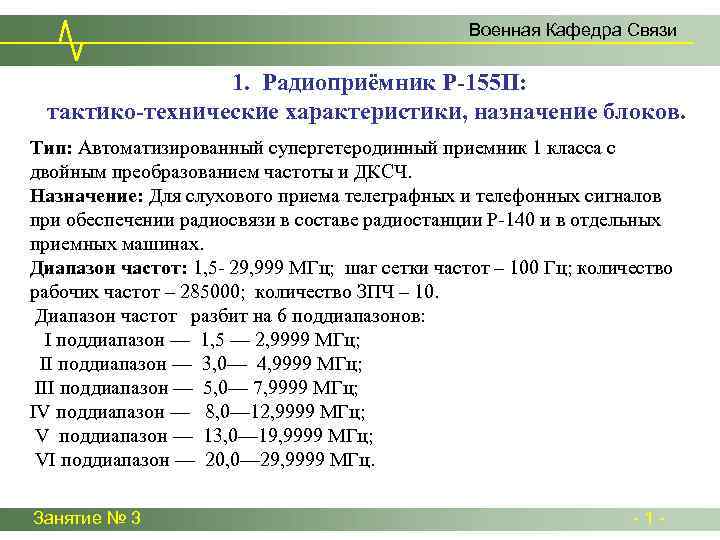

Военная Кафедра Связи 1. Радиоприёмник Р-155 П: тактико-технические характеристики, назначение блоков. Тип: Автоматизированный супергетеродинный приемник 1 класса с двойным преобразованием частоты и ДКСЧ. Назначение: Для слухового приема телеграфных и телефонных сигналов при обеспечении радиосвязи в составе радиостанции Р-140 и в отдельных приемных машинах. Диапазон частот: 1, 5 - 29, 999 МГц; шаг сетки частот – 100 Гц; количество рабочих частот – 285000; количество ЗПЧ – 10. Диапазон частот разбит на 6 поддиапазонов: I поддиапазон — 1, 5 — 2, 9999 МГц; II поддиапазон — 3, 0— 4, 9999 МГц; III поддиапазон — 5, 0— 7, 9999 МГц; IV поддиапазон — 8, 0— 12, 9999 МГц; V поддиапазон — 13, 0— 19, 9999 МГц; VI поддиапазон — 20, 0— 29, 9999 МГц. Занятие № 3 -1 -

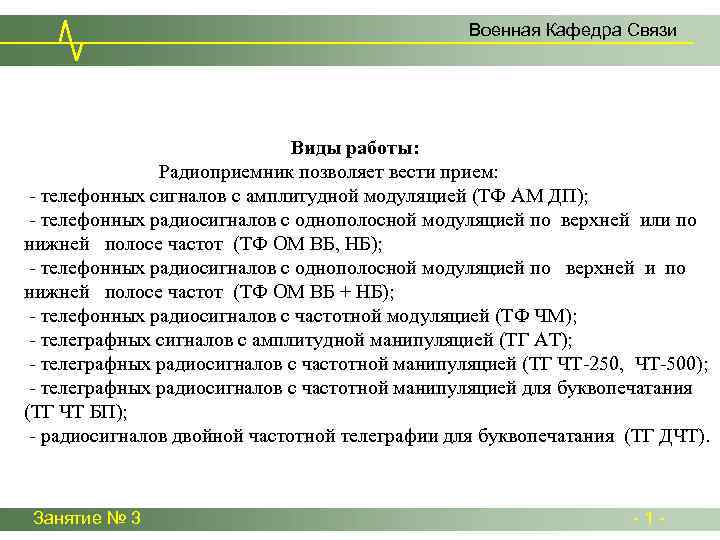

Военная Кафедра Связи Виды работы: Радиоприемник позволяет вести прием: - телефонных сигналов с амплитудной модуляцией (ТФ АМ ДП); - телефонных радиосигналов с однополосной модуляцией по верхней или по нижней полосе частот (ТФ ОМ ВБ, НБ); - телефонных радиосигналов с однополосной модуляцией по верхней и по нижней полосе частот (ТФ ОМ ВБ + НБ); - телефонных радиосигналов с частотной модуляцией (ТФ ЧМ); - телеграфных сигналов с амплитудной манипуляцией (ТГ АТ); - телеграфных радиосигналов с частотной манипуляцией (ТГ ЧТ-250, ЧТ-500); - телеграфных радиосигналов с частотной манипуляцией для буквопечатания (ТГ ЧТ БП); - радиосигналов двойной частотной телеграфии для буквопечатания (ТГ ДЧТ). Занятие № 3 -1 -

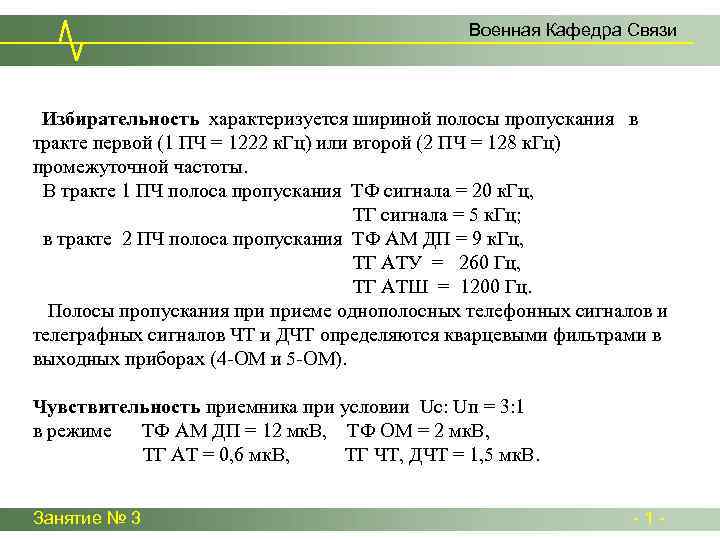

Военная Кафедра Связи Избирательность характеризуется шириной полосы пропускания в тракте первой (1 ПЧ = 1222 к. Гц) или второй (2 ПЧ = 128 к. Гц) промежуточной частоты. В тракте 1 ПЧ полоса пропускания ТФ сигнала = 20 к. Гц, ТГ сигнала = 5 к. Гц; в тракте 2 ПЧ полоса пропускания ТФ АМ ДП = 9 к. Гц, ТГ АТУ = 260 Гц, ТГ АТШ = 1200 Гц. Полосы пропускания приеме однополосных телефонных сигналов и телеграфных сигналов ЧТ и ДЧТ определяются кварцевыми фильтрами в выходных приборах (4 -ОМ и 5 -ОМ). Чувствительность приемника при условии Uc: Uп = 3: 1 в режиме ТФ АМ ДП = 12 мк. В, ТФ ОМ = 2 мк. В, ТГ АТ = 0, 6 мк. В, ТГ ЧТ, ДЧТ = 1, 5 мк. В. Занятие № 3 -1 -

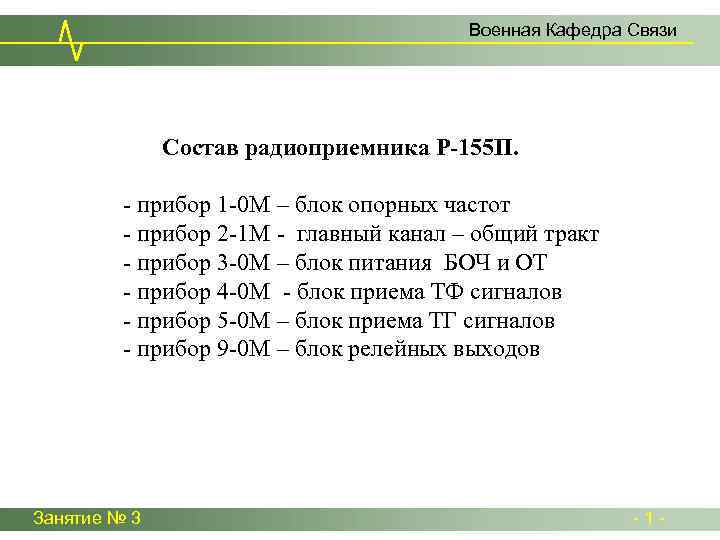

Военная Кафедра Связи Состав радиоприемника Р-155 П. - прибор 1 -0 М – блок опорных частот - прибор 2 -1 М - главный канал – общий тракт - прибор 3 -0 М – блок питания БОЧ и ОТ - прибор 4 -0 М - блок приема ТФ сигналов - прибор 5 -0 М – блок приема ТГ сигналов - прибор 9 -0 М – блок релейных выходов Занятие № 3 -1 -

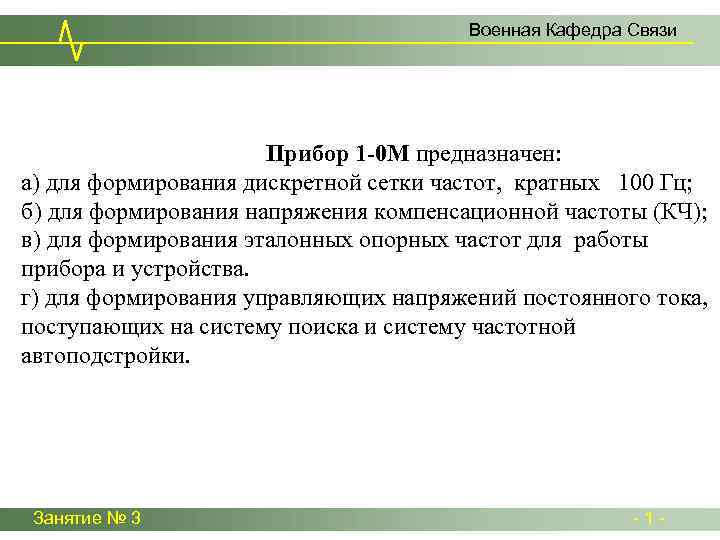

Военная Кафедра Связи Прибор 1 -0 М предназначен: а) для формирования дискретной сетки частот, кратных 100 Гц; б) для формирования напряжения компенсационной частоты (КЧ); в) для формирования эталонных опорных частот для работы прибора и устройства. г) для формирования управляющих напряжений постоянного тока, поступающих на систему поиска и систему частотной автоподстройки. Занятие № 3 -1 -

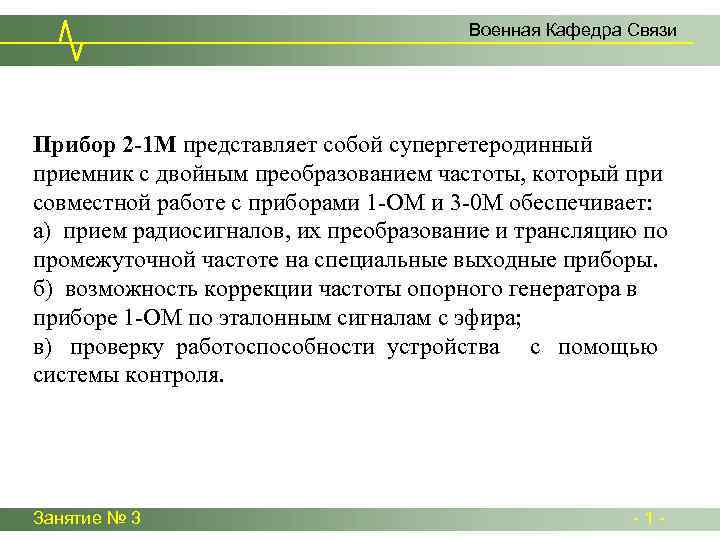

Военная Кафедра Связи Прибор 2 -1 М представляет собой супергетеродинный приемник с двойным преобразованием частоты, который при совместной работе с приборами 1 -ОМ и 3 -0 М обеспечивает: а) прием радиосигналов, их преобразование и трансляцию по промежуточной частоте на специальные выходные приборы. б) возможность коррекции частоты опорного генератора в приборе 1 -ОМ по эталонным сигналам с эфира; в) проверку работоспособности устройства с помощью системы контроля. Занятие № 3 -1 -

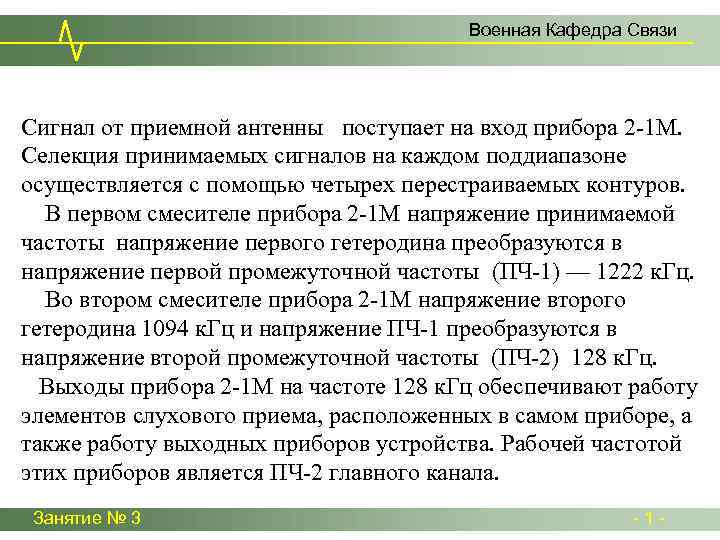

Военная Кафедра Связи Сигнал от приемной антенны поступает на вход прибора 2 -1 М. Селекция принимаемых сигналов на каждом поддиапазоне осуществляется с помощью четырех перестраиваемых контуров. В первом смесителе прибора 2 -1 М напряжение принимаемой частоты напряжение первого гетеродина преобразуются в напряжение первой промежуточной частоты (ПЧ-1) — 1222 к. Гц. Во втором смесителе прибора 2 -1 М напряжение второго гетеродина 1094 к. Гц и напряжение ПЧ-1 преобразуются в напряжение второй промежуточной частоты (ПЧ-2) 128 к. Гц. Выходы прибора 2 -1 М на частоте 128 к. Гц обеспечивают работу элементов слухового приема, расположенных в самом приборе, а также работу выходных приборов устройства. Рабочей частотой этих приборов является ПЧ-2 главного канала. Занятие № 3 -1 -

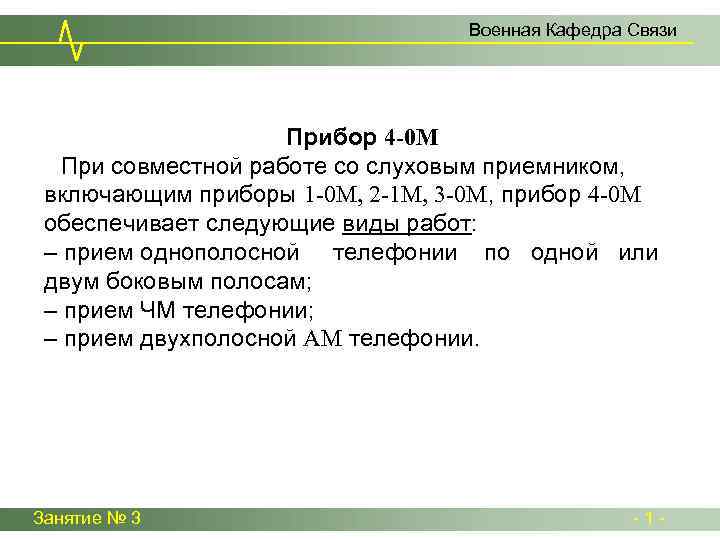

Военная Кафедра Связи Прибор 4 -0 М При совместной работе со слуховым приемником, включающим приборы 1 -0 М, 2 -1 М, 3 -0 М, прибор 4 -0 М обеспечивает следующие виды работ: – прием однополосной телефонии по одной или двум боковым полосам; – прием ЧМ телефонии; – прием двухполосной AM телефонии. Занятие № 3 -1 -

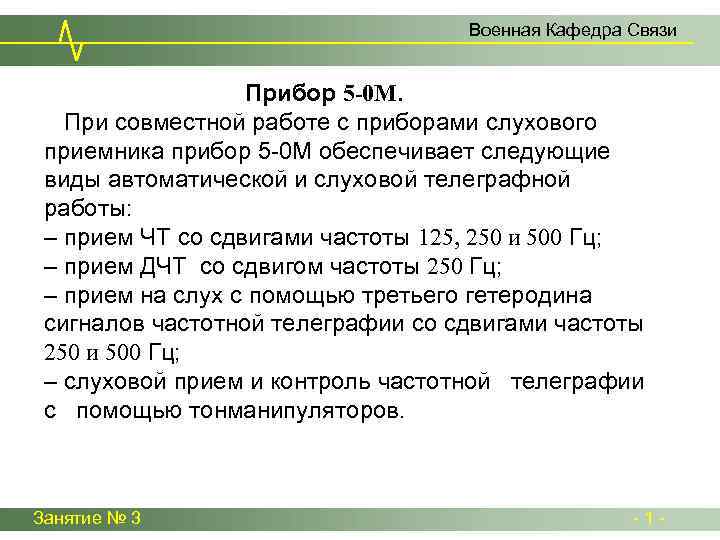

Военная Кафедра Связи Прибор 5 -0 М. При совместной работе с приборами слухового приемника прибор 5 -0 М обеспечивает следующие виды автоматической и слуховой телеграфной работы: – прием ЧТ со сдвигами частоты 125, 250 и 500 Гц; – прием ДЧТ со сдвигом частоты 250 Гц; – прием на слух с помощью третьего гетеродина сигналов частотной телеграфии со сдвигами частоты 250 и 500 Гц; – слуховой прием и контроль частотной телеграфии с помощью тонманипуляторов. Занятие № 3 -1 -

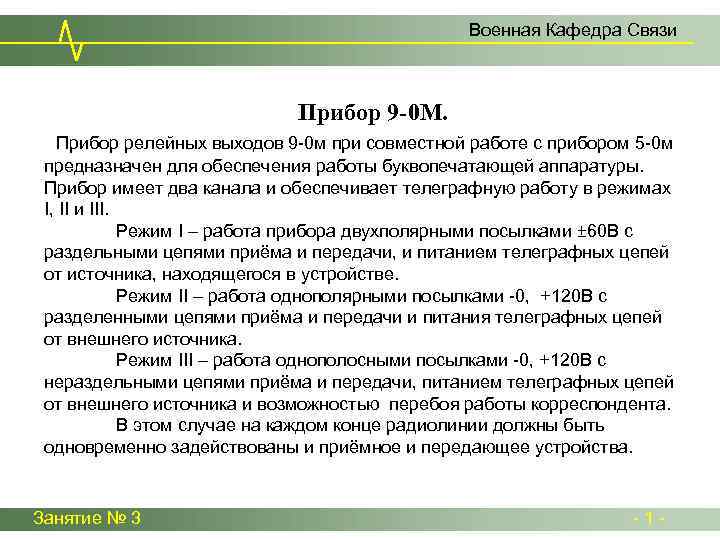

Военная Кафедра Связи Прибор 9 -0 М. Прибор релейных выходов 9 -0 м при совместной работе с прибором 5 -0 м предназначен для обеспечения работы буквопечатающей аппаратуры. Прибор имеет два канала и обеспечивает телеграфную работу в режимах I, II и III. Режим I – работа прибора двухполярными посылками ± 60 В с раздельными цепями приёма и передачи, и питанием телеграфных цепей от источника, находящегося в устройстве. Режим II – работа однополярными посылками -0, +120 В с разделенными цепями приёма и передачи и питания телеграфных цепей от внешнего источника. Режим III – работа однополосными посылками -0, +120 В с нераздельными цепями приёма и передачи, питанием телеграфных цепей от внешнего источника и возможностью перебоя работы корреспондента. В этом случае на каждом конце радиолинии должны быть одновременно задействованы и приёмное и передающее устройства. Занятие № 3 -1 -

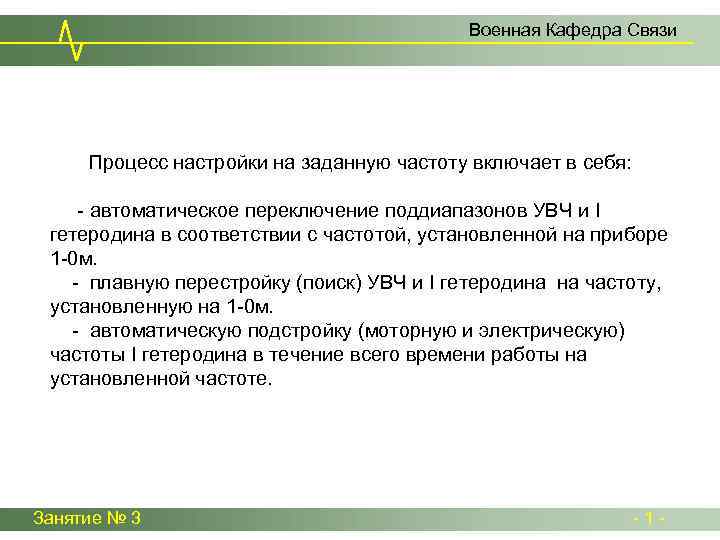

Военная Кафедра Связи Процесс настройки на заданную частоту включает в себя: - автоматическое переключение поддиапазонов УВЧ и I гетеродина в соответствии с частотой, установленной на приборе 1 -0 м. - плавную перестройку (поиск) УВЧ и I гетеродина на частоту, установленную на 1 -0 м. - автоматическую подстройку (моторную и электрическую) частоты I гетеродина в течение всего времени работы на установленной частоте. Занятие № 3 -1 -

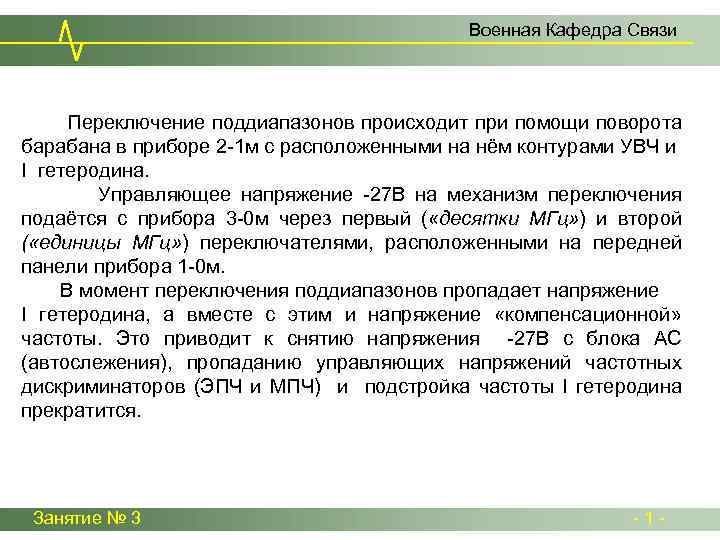

Военная Кафедра Связи Переключение поддиапазонов происходит при помощи поворота барабана в приборе 2 -1 м с расположенными на нём контурами УВЧ и I гетеродина. Управляющее напряжение -27 В на механизм переключения подаётся с прибора 3 -0 м через первый ( «десятки МГц» ) и второй ( «единицы МГц» ) переключателями, расположенными на передней панели прибора 1 -0 м. В момент переключения поддиапазонов пропадает напряжение I гетеродина, а вместе с этим и напряжение «компенсационной» частоты. Это приводит к снятию напряжения -27 В с блока АС (автослежения), пропаданию управляющих напряжений частотных дискриминаторов (ЭПЧ и МПЧ) и подстройка частоты I гетеродина прекратится. Занятие № 3 -1 -

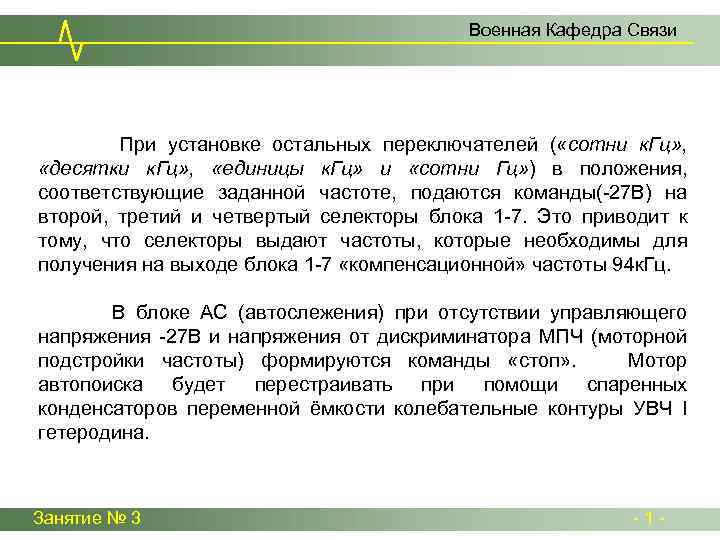

Военная Кафедра Связи При установке остальных переключателей ( «сотни к. Гц» , «десятки к. Гц» , «единицы к. Гц» и «сотни Гц» ) в положения, соответствующие заданной частоте, подаются команды(-27 В) на второй, третий и четвертый селекторы блока 1 -7. Это приводит к тому, что селекторы выдают частоты, которые необходимы для получения на выходе блока 1 -7 «компенсационной» частоты 94 к. Гц. В блоке АС (автослежения) при отсутствии управляющего напряжения -27 В и напряжения от дискриминатора МПЧ (моторной подстройки частоты) формируются команды «стоп» . Мотор автопоиска будет перестраивать при помощи спаренных конденсаторов переменной ёмкости колебательные контуры УВЧ I гетеродина. Занятие № 3 -1 -
