Военная Кафедра Связи Тема 7 Радиостанции средней

Военная Кафедра Связи Тема № 7. Радиостанции средней мощности Занятие № 4 (групповое). Радиостанция Р-161 А-2 М Вопросы занятия: 1. Тактико-технические характеристики радиостанции Р-161 А-2 М, состав комплекта. 2. Радиопередающее устройство: структурная схема и назначение элементов. 3. Возбудитель «Лазурь» : основные технические данные, структурная схема. Занятие № 4 - 1 -

Военная Кафедра Связи Комплекс радиосредств «Поиск» включает следующие аппаратные: 1. Радиостанции средней мощности Р-161 А-2 М, Р-161 БМ ЭКВАТОР. 2. Радиостанции большой мощности Р-161 -5, Р-161 -15 ПОЛЮС 3. Радиопередающие узлы Р-161 У, Р-161 -5 У ЗЕВС. 4. Радиоприёмный узел Р-161 ПУ ОРИОН. 5. Аппаратную дистанционного управления Р-151 М 1 СВЯЗКА. 6. Радиодиспетчерский пункт Р-161 Д. Занятие № 4 - 1 -

Радиостанция Р-161 А-2 М

Военная Кафедра Связи 1. Тактико-технические характеристики радиостанции Р-161 А-2 М Тип: Автомобильная, широкодиапазонная, адаптивная, приемо- передающая, телефонно-телеграфная радиостанция средней мощности. Назначение: для обеспечения радиосвязи в оперативно-тактическом звене управления с однотипными и другими радиостанциями в одинаковых режимах работы на общих участках диапазона как на стоянке, так и в движении. Диапазон частот: 1, 5 - 60 МГц (КВ-1, 5 - 30 МГц, УКВ – 30 -60 МГц); Шаг сетки частот - 100 Гц. Количество заранее подготовленных частот – 10(КВ) + 10 (УКВ). Время перестройки с одной ЗПЧ на другую – не более 1, 5 с. Занятие № 4 - 1 -

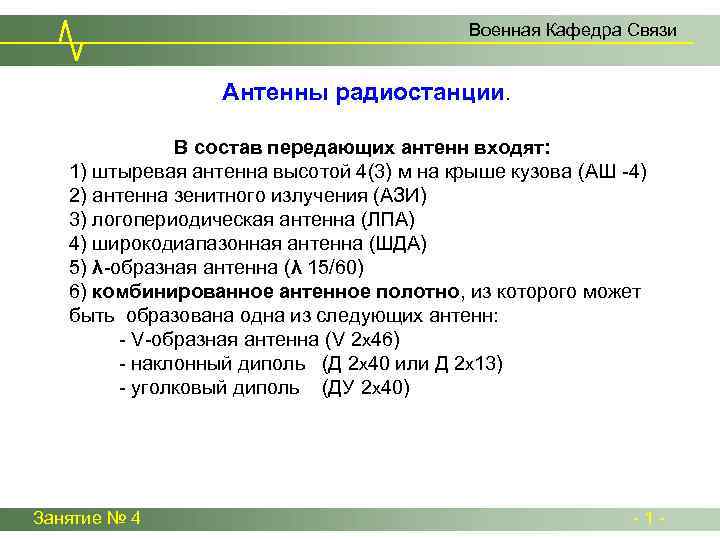

Военная Кафедра Связи Антенны радиостанции. В состав передающих антенн входят: 1) штыревая антенна высотой 4(3) м на крыше кузова (АШ -4) 2) антенна зенитного излучения (АЗИ) 3) логопериодическая антенна (ЛПА) 4) широкодиапазонная антенна (ШДА) 5) λ-образная антенна (λ 15/60) 6) комбинированное антенное полотно, из которого может быть образована одна из следующих антенн: - V-образная антенна (V 2 х46) - наклонный диполь (Д 2 х40 или Д 2 х13) - уголковый диполь (ДУ 2 х40) Занятие № 4 - 1 -

Военная Кафедра Связи Наклонный диполь (Д 2 х13, Д 2 х40) Диапазон частот Д 2 х13 10 -30 МГц Д 2 х40 1, 5 -5 Мгц Дальность радиосвязи до 800 км V- образная антенна (V 2 x 46 м) Занятие № 4 Диапазон частот 10 -30 МГц Дальность радиосвязи до 2000 км - 1 -

Военная Кафедра Связи Логопериодическая антенна ЛПА Диапазон частот 40 -60 МГц Дальность радиосвязи до 200 км λ - образная антенна (λ 15/60) Занятие № 4 Диапазон частот 20 - 60 МГц Дальность радиосвязи до 150 км - 1 -

Военная Кафедра Связи Штыревая антенна (АШ-4) Диапазон частот 14 -50 МГц Дальность радиосвязи до 75 км Широкодиапазонная антенна ШДА Занятие № 4 Диапазон частот 30 -60 МГц Дальность радиосвязи до 80 км - 1 -

Военная Кафедра Связи Антенна зенитного излучения АЗИ Диапазон частот 1, 5 -14 МГц Дальность радиосвязи до 300 км Ферритовая антенна приемная ФАП Диапазон частот 1, 5 -14 МГц Дальность радиосвязи до 300 км Занятие № 4 - 1 -

Военная Кафедра Связи В состав приемных антенн входят: 1) штыревая антенна, установленная на мачте (ШТ-4) 2) ферритовая антенна приема (ФАП) на крыше кузова 3) наклонный диполь (Д 2 х13) 4) логопериодическая антенна (ЛПА) 5) λ-образная антенна (λ 15/60) 6) комбинированное антенное полотно, из которого может быть образована одна из следующих антенн: - V-образная антенна (V 2 х46) - наклонный диполь (Д 2 х40) - λ-образная антенна (λ 15/46). Занятие № 4 - 1 -

Размещение на местности антенн радиостанции (вариант)

Антенны радиостанции Р-161 А-2 М

Военная Кафедра Связи Дальность радиосвязи: На стоянке: - в КВ – до 2000 км - в УКВ – до 200 км В движении: - в КВ – до 300 км - в УКВ – до 75 км Электропитание радиостанции: Сеть трехфазного переменного тока напряжением 380 В а) от промышленной сети (только на стоянке); б) от бензоэлектрического агрегата АБ-8 -Т/400 (в движении или на стоянке); в) от электростанции ЭСБ-12 -Т/400 мощностью 12 к. Вт, (размещается в отдельном прицепе, только на стоянке); г) от унифицированной электроустановки переменного тока (генератор отбора мощности) ЭУ-131 -8 -Т/400 (в движении или на стоянке). Занятие № 4 - 1 -

Военная Кафедра Связи Бензоэлектрический агрегат АБ-8 -Т/400 в агрегатном отсеке Занятие № 4 - 1 -

Военная Кафедра Связи Экипаж радиостанции – 4 человека: начальник радиостанции, радиооператор, механик ЗАС и водитель – электромеханик. Время развертывания – с полным комплектом антенных устройств в летних условиях не превышает 2 ч 30 мин. Масса радиостанции с полной заправкой и экипажем не более 10, 5 т. Транспортная база – аппаратура радиостанции размещена в кузове К 6 -131, установленном на шасси автомобиля ЗИЛ-131. Кузов разделен на отсеки: аппаратный, передающий и агрегатный. Занятие № 4 - 1 -

Военная Кафедра Связи Виды работы: - телефонная одноканальная работа с однополосной модуляцией в верхней (А 1) или нижней (В 1) боковой полосе: А 3 Н-А 1 (В 1) – с 50% (полной) несущей; А 3 А-А 1 (В 1) – с 10% (ослабленной) несущей; А 3 J -А 1 (В 1) – с 3% (подавленной) несущей. - телефонная одноканальная работа с однополосной модуляцией при одновременной передаче в нижней и верхней боковых полосах одной и той же информации: 1 К ТФ А 3 В ослабл. 1 К ТФ А 3 В подавл. - телефонная двухканальная работа с однополосной модуляцией при одновременной передаче в нижней и верхней боковых полосах различной информации: 2 К ТФ А 3 В ослабл. 2 К ТФ А 3 В подавл. Занятие № 4 - 1 -

Военная Кафедра Связи - F 3 - телефонная работа с частотной модуляцией - используется в диапазоне 20 – 60 МГц для связи с УКВ радиостанциями ТЗУ; - А 1 - телеграфная одноканальная работа с амплитудной манипуляцией при работе на передачу ключом или датчиком кода Морзе Р-010 и слуховом приеме; - F 1 - телеграфная одноканальная работа с частотной манипуляцией со сдвигами частоты 125, 200, 500, и 1000 Гц (F 1 -125, F 1 -200, F 1 -500 и F 1 -1000); - F 6 - телеграфная двухканальная работа с частотной манипуляцией со сдвигами частоты 200, 500 и 1000 Гц (F 6 -200, F 6 -500, F 6 -1000); - F 9 - телеграфная работа с относительной фазовой манипуляцией со скоростями передачи 300 и 500 Бод (F 9 -300 и F 9 -500). Занятие № 4 - 1 -

Военная Кафедра Связи Состав комплекта Р-162 А-2 М: Радиопередающее устройство: Возбудитель ВО-78 "Лазурь"; Усилители мощности KB и УКВ диапазонов; Согласующее устройство KB и УКВ диапазонов; Симметрирующе-коммутирующее устройство; Радиоприемное устройство: Радиоприемник Р-160 П; Радиоприемник Р-326 М; Аппаратура управления радиостанцией: Пульт начальника рст; Аппаратура адаптации Р-016 В. Антенно-фидерные устройства: Комплект передающих и приемных антенн на мачтах; Коммутаторы передающих и приемных антенн; Средства электропитания: Электростанция ЭСБ-12 -Т/400 М (на прицепе); Агрегат бензоэлектрический АБ-8 -Т/400 М; Генератор отбора мощности ЭУ-131 -8 -Т/400; Оконечная телефонная и телеграфная аппаратура; Вводно-коммутационное, вспомогательное и доп. оборудование. Занятие № 4 - 1 -

Военная Кафедра Связи 2. Радиопередающее устройство: структурная схема и назначение элементов Радиопередатчик предназначен для формирования и усиления различных видов радиосигналов. Основными элементами схемы РПДУ являются: возбудитель ВО-78 «Лазурь» ; усилители мощности КВ и УКВ диапазонов (УМ КВ и УМ УКВ); согласующие устройства КВ и УКВ диапазонов (СУ КВ и СУ УКВ); блок управления согласующими устройствами (БУ СУ); симметрирующе-коммутирующее устройство (СКУ); эквивалент нагрузки (ЭН); коммутатор передающих антенн (КПА); выпрямительное устройство ВУ-76 для питания блоков УМ; комплект передающих антенн. Занятие № 4 - 1 -

Военная Кафедра Связи Занятие № 4 - 1 -

Военная Кафедра Связи Возбудитель передатчика формирует все виды радиосигналов и сетку рабочих частот. Установка частоты возбудителя может производиться переключателями либо на его передней панели, либо на коммутаторах запоминающего устройства. Одновременно с установкой частоты поступают команды на выбор поддиапазонов в УМ, СУ и СКУ. Возбудитель имеет два выхода: основной – с уровнем выходного напряжения около 1 В, предназначенный для работы блоков УМ, и дополнительный – с уровнем напряжения около 30 м. В, используемый для настройки согласующих цепей ''без излучения''. С основного выхода возбудителя радиосигнал подается на вход высокочастотного тракта КВ или УКВ диапазона. Выбор тракта осуществляется тумблером КВ-УКВ на ПНР. Каждый тракт состоит из блоков УМ и СУ. Занятие № 4 - 1 -

Военная Кафедра Связи Усилитель мощности предназначен для усиления радиосигналов, сформированных в возбудителе, и получения выходной мощности около 1200 Вт. Блоки усиления мощности КВ и УКВ диапазонов построены идентично и имеют в своем составе: трехкаскадный ламповый усилитель; автоматический регулятор напряжения (АРН); устройство управления (УУ УМ); направленный ответвитель. АРН предназначен для поддержания постоянства выходной мощности усилителя путем автоматической регулировки напряжения на его входе. Устройство управления УМ обеспечивает формирование команд на установку поддиапазонов в каждом каскаде УМ и управление работой АРН по командам от направленного ответвителя. Направленный ответвитель управляет работой АРН и формирует команду на запирание передатчика. Занятие № 4 - 1 -

Военная Кафедра Связи Согласующее устройство обеспечивает согласование выходного сопротивления УМ с входным переменным по диапазону частот сопротивлением антенн различных типов. В СУ осуществляется преобразование комплексного частотно-зависимого входного сопротивления антенны в чисто активное величиной 75 Ом, на которое УМ отдает заданную мощность. Занятие № 4 - 1 -

Военная Кафедра Связи 3. Возбудитель «Лазурь» : основные технические данные, структурная схема. Устройство ВО-78 ЛАЗУРЬ представляет собой супергетеродинный возбудитель с системой ДКСЧ гетеродинов по частоте опорного кварцевого генератора (ОКГ), с автоматической настройкой на дискретно устанавливаемые частоты и с формированием 23 различных видов работы. Возбудитель обеспечивает выполнение следующих функций: • формирование сетки высокостабильных опорных частот; • формирование сигналов всех видов работы радиопередатчика; • перенос сформированных радиосигналов на рабочие частоты; Занятие № 4 - 1 -

Военная Кафедра Связи Диапазон рабочих частот возбудителя ЛАЗУРЬ составляет от 1, 5 до 59, 99999 МГц. В этом диапазоне обеспечивается установка 5 850 000 фиксированных частот с дискретным шагом 10 Гц. Установка частот производится декадными переключателями, расположенными на передней панели возбудителя, или же штекерами на запоминающем устройстве передатчика, где можно заранее набрать 20 фиксированных частот (по 10 – в КВ и УКВ диапазонах). Перестройка возбудителя с одной рабочей частоты на другую осуществляется автоматически. Время перестройки составляет не более 0, 3 с. Стабильность частоты радиосигнала на выходе возбудителя определяется стабильностью ОКГ «Гиацинт-М» , для которого суточная относительная нестабильность частоты после четырех часов прогрева составляет 10 -8. Занятие № 4 - 1 -

Военная Кафедра Связи Состав и назначение элементов структурной схемы возбудителя По назначению и принципу действия в схеме возбудителя можно выделить следующие основные функциональные группы элементов: система стабилизации частоты: Б 1 -6 – блок синтезатора, предназначенный для формирования высокостабильных колебаний в диапазоне частот 12, 8 14, 8 МГц с шагом сетки 10 Гц. В блоке расположен опорный генератор «Гиацинт. М» , который обеспечивает заданную стабильность выходных колебаний синтезатора; Б 1 -2 – блок формирования высокостабильных колебаний второго гетеродина с частотами 25 или 30 МГц и колебаний третьего гетеродина в диапазоне частот 42, 8 72, 8 МГц с шагом сетки 10 Гц; Б 1 -14 – блок формирования высокостабильных колебаний местной несущей с частотой 128 к. Гц и первого гетеродина с частотой 12672 к. Гц. Занятие № 4 - 1 -

Военная Кафедра Связи система формирования радиосигналов: Б 4 -24 – блок формирования телефонных сигналов с однополосной модуляцией по верхней (А 1) и нижней (В 1) боковым полосам с различными уровнями несущей, а также телефонных сигналов с частотной модуляцией (F 3) на средней частоте 128 к. Гц; Б 14 -2 – блок формирования телеграфных сигналов (А 1, F 6, F 9) на частоте 128 к. Гц; тракт преобразования и селекции радиосигналов: Б 2 -5. 1 – блок преобразования и селекции радиосигналов, предназначенный для переноса сигналов, сформированных на частоте 128 к. Гц, в рабочий диапазон частот возбудителя и их селекции; Б 2 -32 – блок усилителя сигналов радиочастоты (УРЧ) КВ диапазона, предназначенный для дополнительной селекции и усиления радиосигналов в диапазоне частот 1, 5 30 МГц; Б 2 -33 – блок усилителя сигналов радиочастоты (УРЧ) УКВ диапазона, предназначенный для дополнительной селекции и усиления радиосигналов в диапазоне частот 30 60 МГц. Занятие № 4 - 1 -

Военная Кафедра Связи система автоматического регулирования выходного напряжения: Б 9 -55. 3 – блок автоматического регулирования выходного напряжения (АРН), предназначенный для автоматического поддержания уровня выходного сигнала в пределах 0, 9 1, 2 В при всех видах работы и во всем диапазоне рабочих частот; система управления, сигнализации и контроля: Б 7 -2 – блок управления частотой настройки возбудителя, формирует команды управления для настройки синтезатора (Б 1 -6), блоков 2 -го и 3‑го гетеродинов (Б 1 -2), преобразования и селекции (Б 2 5. 1) и УРЧ (Б 2 -32, Б 2 -33) в соответствии с установленной на органах управления возбудителя частотой; Б 9 -47 – блок передней панели, предназначен для крепления и электрического соединения органов и элементов управления, контроля и сигнализации возбудителя. Занятие № 4 - 1 -

Военная Кафедра Связи Занятие № 4 - 1 -

Занятие закончено
