Военная кафедра Сиб. АДИ_________ Г. Омск. Разработал: майор Логвинов Е. В.
Тема № 4: Мины и минные поля иностранных армий. Занятие № 1:

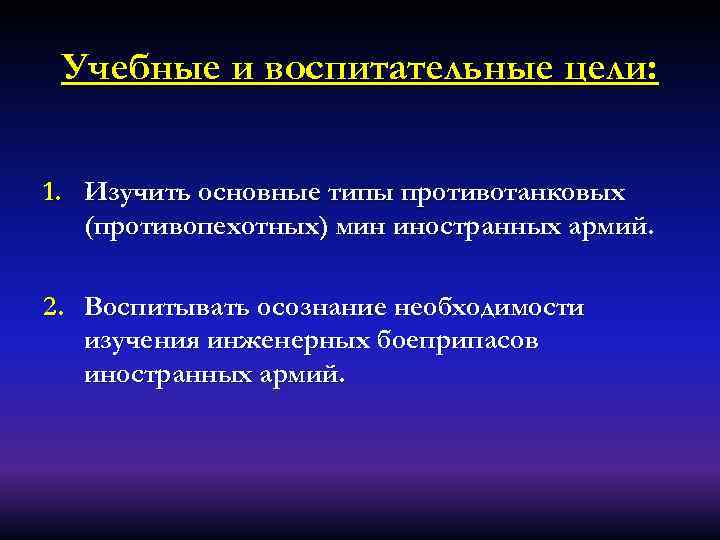

Учебные и воспитательные цели: 1. Изучить основные типы противотанковых (противопехотных) мин иностранных армий. 2. Воспитывать осознание необходимости изучения инженерных боеприпасов иностранных армий.
Учебные вопросы: 1. Общие сведения о минно-взрывных заграждениях армий ведущих иностранных государств. 2. Противотанковые и противопехотные мины, их ТТХ и обезвреживание. 3. Инженерные боеприпасы, устанавливаемые дистанционным способом и порядок преодоления районов их установки.

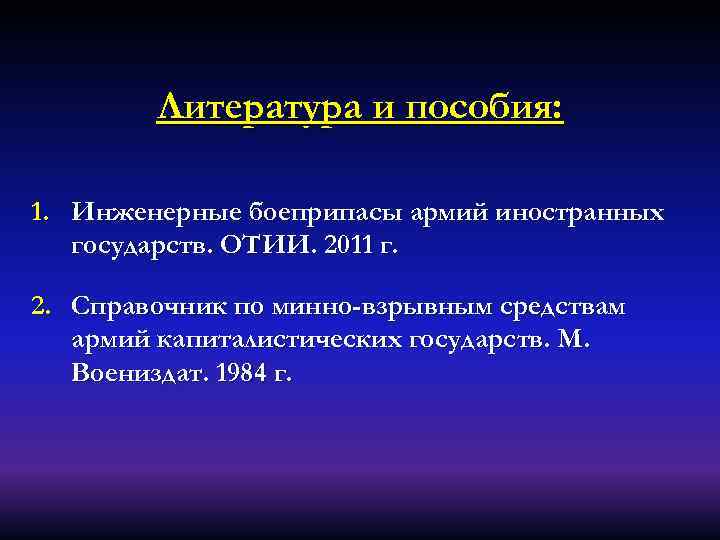

Литература и пособия: 1. Инженерные боеприпасы армий иностранных государств. ОТИИ. 2011 г. 2. Справочник по минно-взрывным средствам армий капиталистических государств. М. Воениздат. 1984 г.
Основные принципы применения заграждений: 1. Заграждения увязываются с системой огня. 2. Заграждения увязываются с планом маневра. 3. Заграждения увязываются с существующими препятствиями и между собой. 4. Заграждения наращиваются в глубину. 5. Заграждения используются для достижения внезапности.

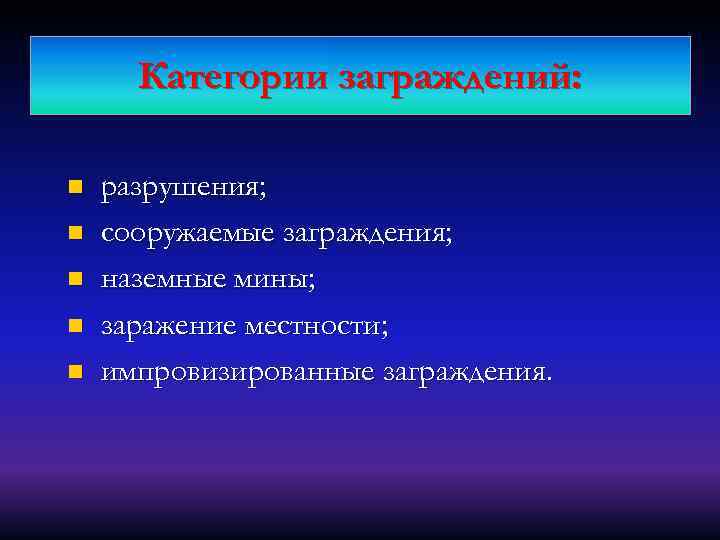

Категории заграждений: n n n разрушения; сооружаемые заграждения; наземные мины; заражение местности; импровизированные заграждения.

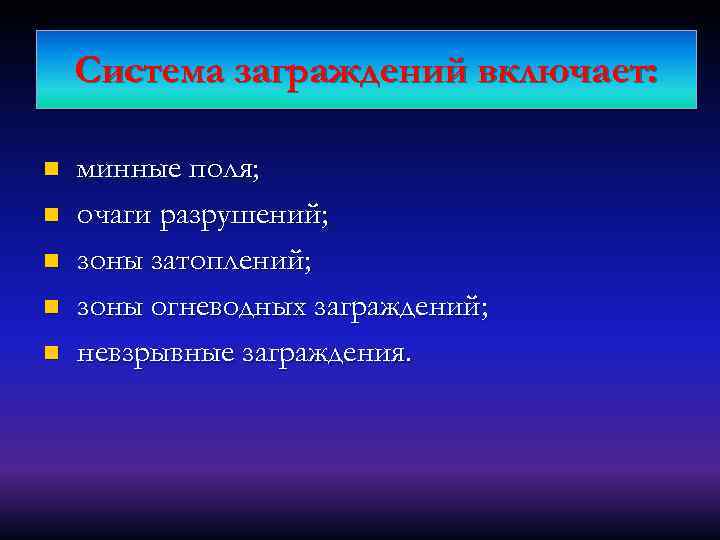

Система заграждений включает: n n n минные поля; очаги разрушений; зоны затоплений; зоны огневодных заграждений; невзрывные заграждения.
Типы минных полей: защитные; n тактические (оборонительные); n очаговые (устанавливаемые по стандартным схемам); n воспрещающие; n ложные. n
Полевой Устав армии США FM 20 -32 предусматривает следующие основные типы минных полей: • Установка поспешных защитных минных полей. • Установка плановых защитных минных полей (установлены контейнеры, но мины, не покидают контейнеров). • Установка беспокоящих минных полей (следы, участки переправ, места выброски десанта, зоны выброски десанта, и узлы дорог). • Установка тактических минных полей эффектов нарушения и задержки. • Закрытие промежутков и проходов в существующих минных полях. • Временное закрытие направления контратак. • Поддержка засад. • Поддержка боевых действий в населенных пунктах.

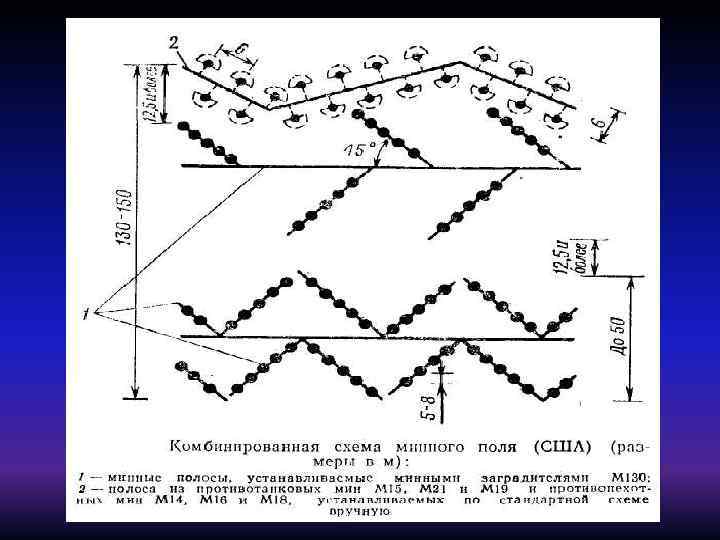

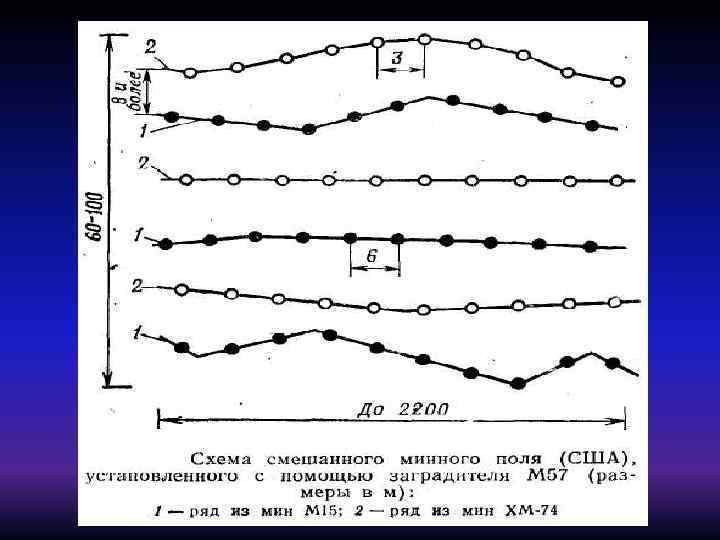

Основные схемы минных полей стран НАТО:

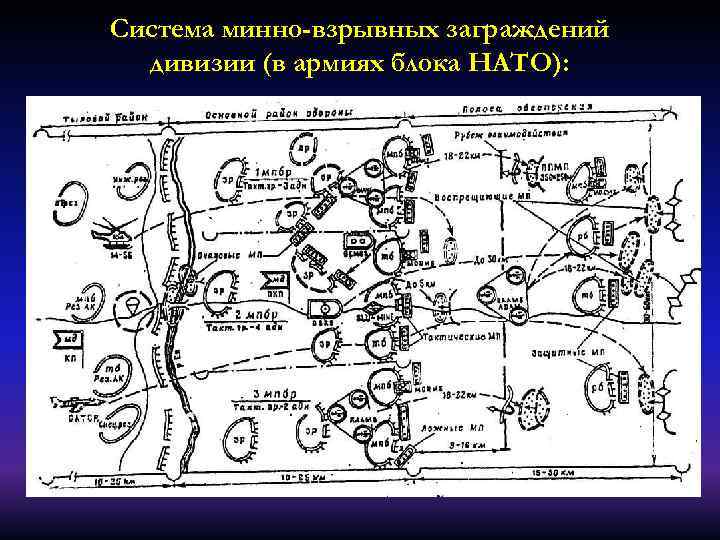

Система минно-взрывных заграждений дивизии (в армиях блока НАТО): n
Схема минного поля устанавливаемого системой дистанционного минирования М 138(FLIPPER)

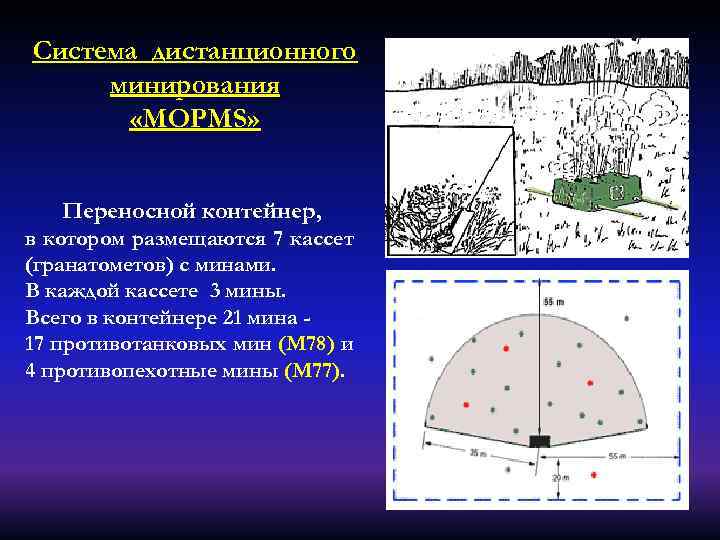

Система дистанционного минирования «MOPMS» Переносной контейнер, в котором размещаются 7 кассет (гранатометов) с минами. В каждой кассете 3 мины. Всего в контейнере 21 мина 17 противотанковых мин (М 78) и 4 противопехотные мины (М 77).
Схема минного поля установленного системой дистанционного минирования «MOPMS»

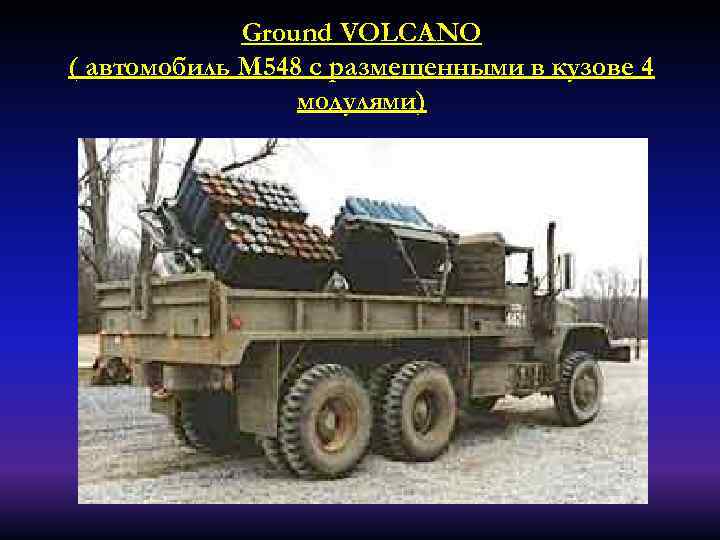

Ground VOLCANO ( автомобиль M 548 с размещенными в кузове 4 модулями)

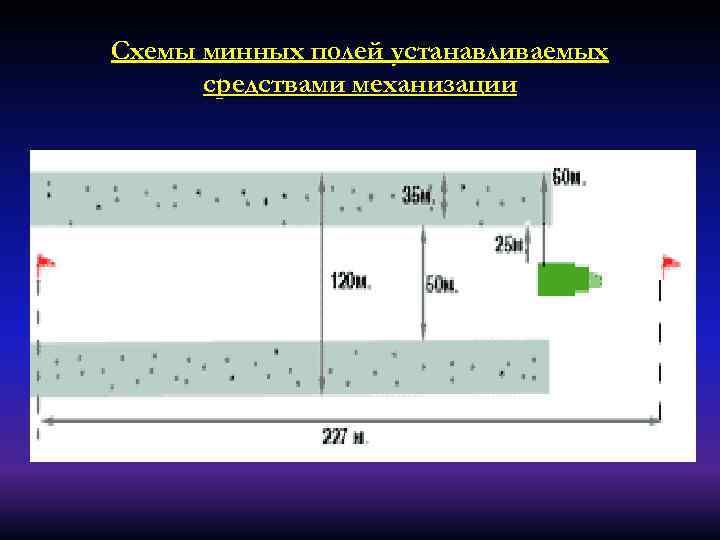

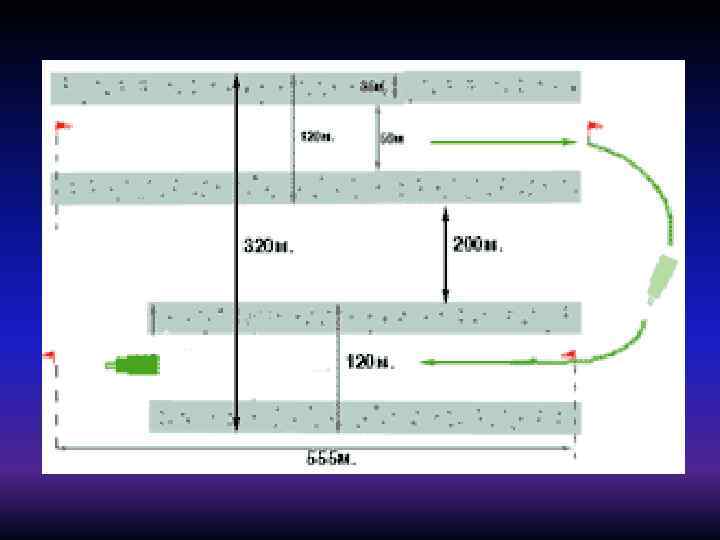

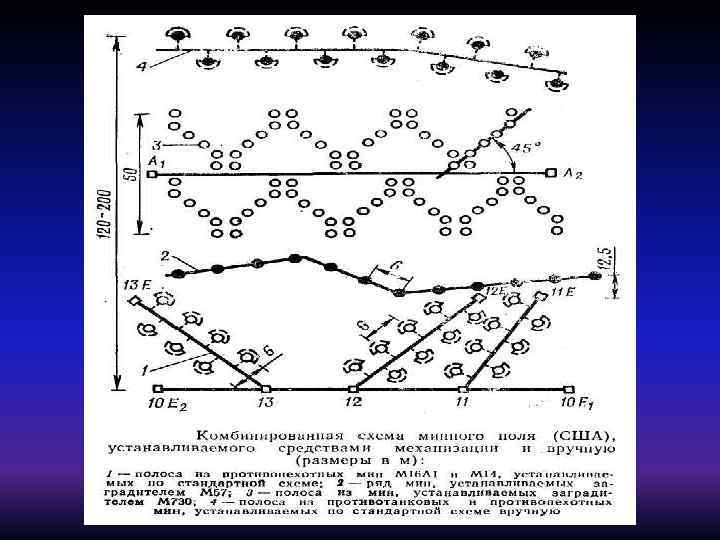

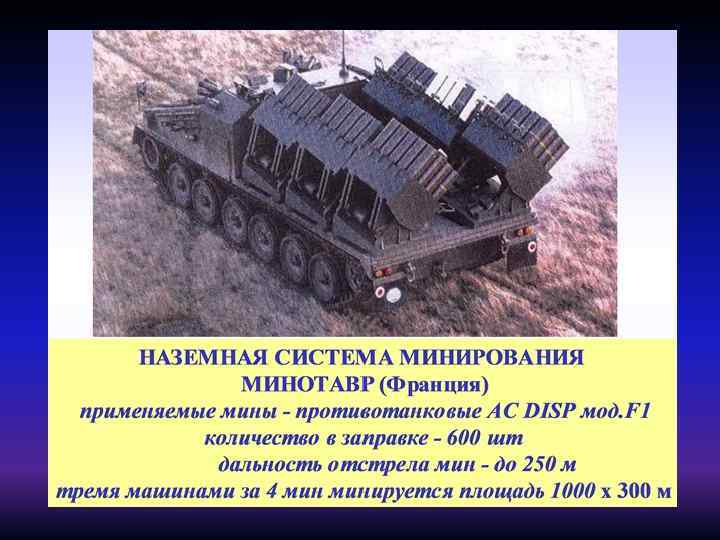

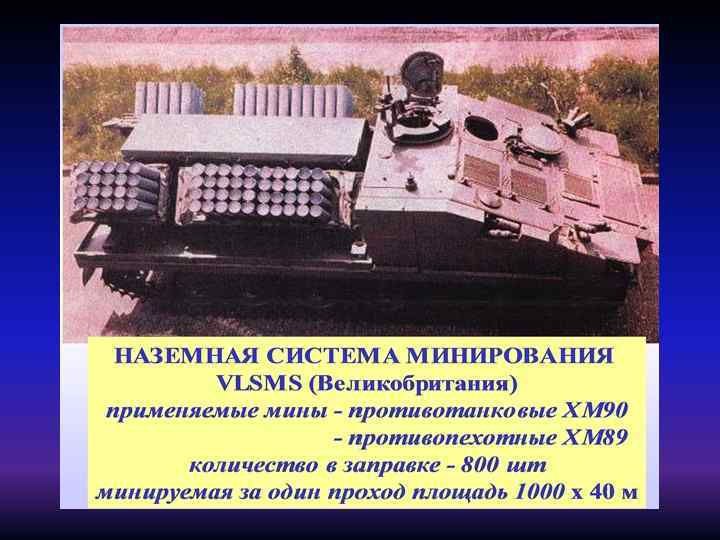

Схемы минных полей устанавливаемых средствами механизации

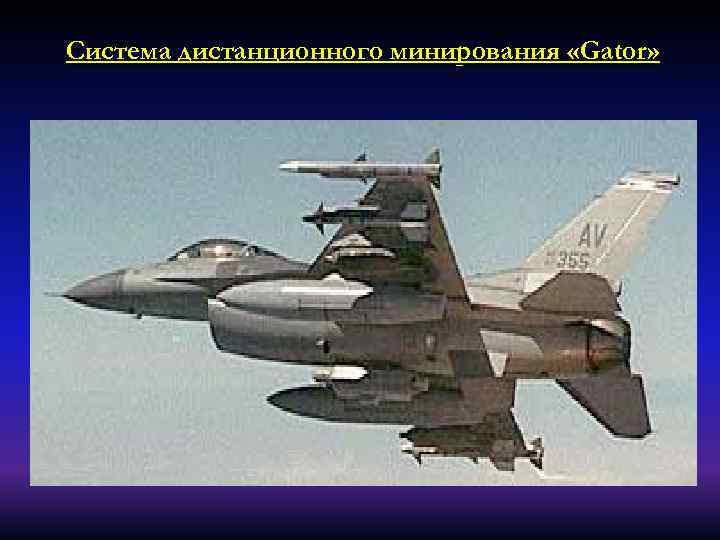

Система дистанционного минирования «Gator»

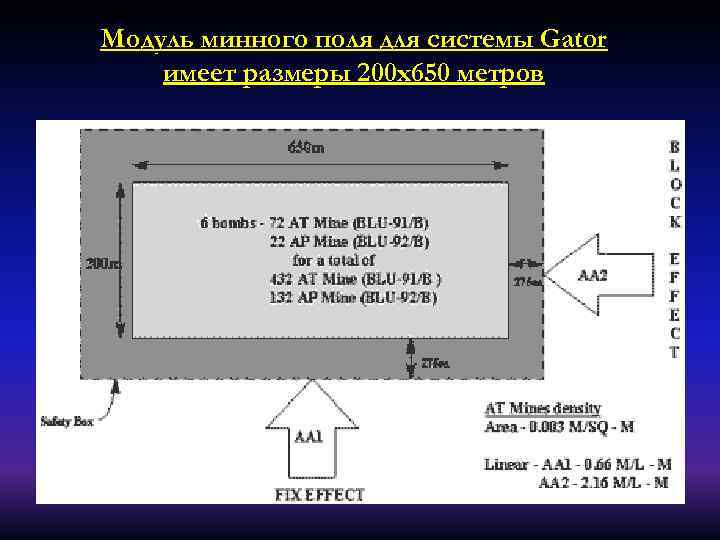

Модуль минного поля для системы Gator имеет размеры 200 х650 метров

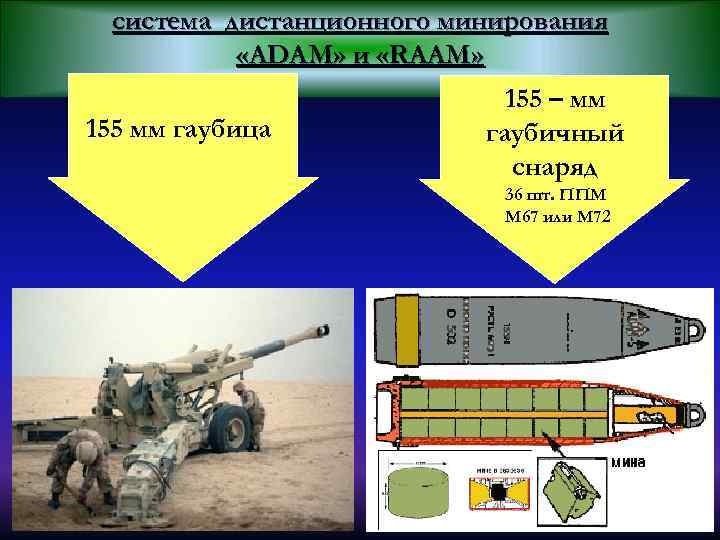

система дистанционного минирования «ADAM» и «RAAM» 155 мм гаубица 155 – мм гаубичный снаряд 36 шт. ППМ М 67 или М 72
Модуль минного поля СДМ «ADAM» и «RAAM» 200 х200 метров или 400 х400 метров

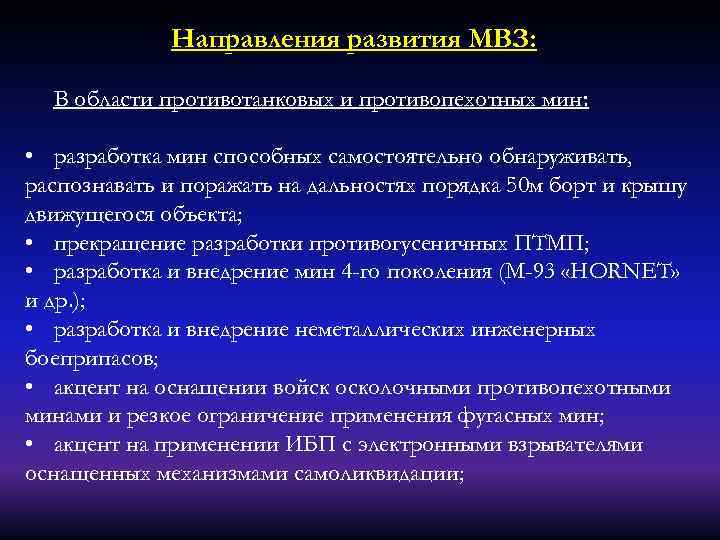

Направления развития МВЗ: В области противотанковых и противопехотных мин: • разработка мин способных самостоятельно обнаруживать, распознавать и поражать на дальностях порядка 50 м борт и крышу движущегося объекта; • прекращение разработки противогусеничных ПТМП; • разработка и внедрение мин 4 -го поколения (М-93 «HORNET» и др. ); • разработка и внедрение неметаллических инженерных боеприпасов; • акцент на оснащении войск осколочными противопехотными минами и резкое ограничение применения фугасных мин; • акцент на применении ИБП с электронными взрывателями оснащенных механизмами самоликвидации;

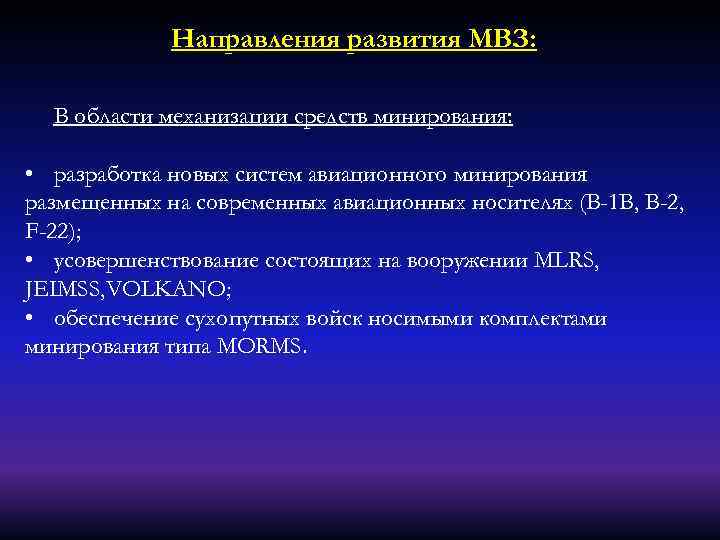

Направления развития МВЗ: В области механизации средств минирования: • разработка новых систем авиационного минирования размещенных на современных авиационных носителях (В-1 В, В-2, F-22); • усовершенствование состоящих на вооружении MLRS, JEIMSS, VOLKANO; • обеспечение сухопутных войск носимыми комплектами минирования типа MORMS.

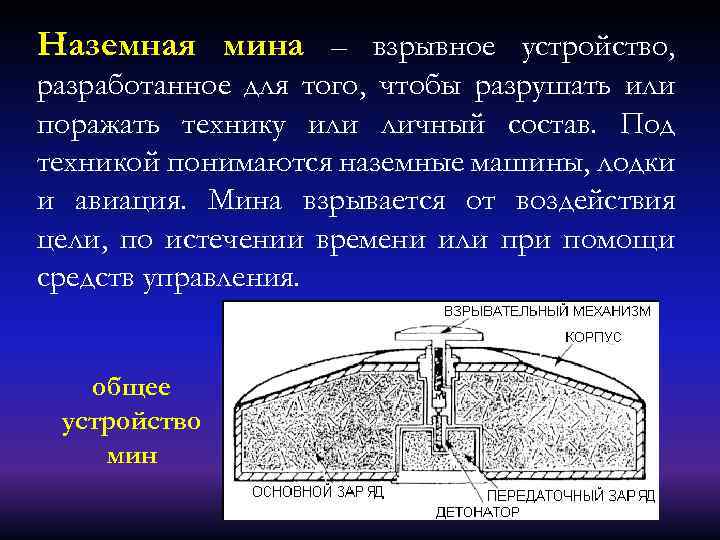

Наземная мина – взрывное устройство, разработанное для того, чтобы разрушать или поражать технику или личный состав. Под техникой понимаются наземные машины, лодки и авиация. Мина взрывается от воздействия цели, по истечении времени или при помощи средств управления. общее устройство мин
Противотанковая мина М 15 (США) Тактико-технические характеристики мины: Ø Ø Ø Ø Ø Тип мины…противотанковая противогусеничная. Корпус……………………металл. Масса. . . . …………… 13. 6 кг. Масса взрывчатого вещества (тип "В")…. . …. 9. 9 к г. Диаметр………………. . . 32 см. Высота……………. . . …. . 12. 4 см. Диаметр датчика цели (нажимная крышка). . . 22 см. Чувствительность (М 603)……………. . . . 158 - 338 кг. (М 624)………………. . 1. 7 кг. Температурный диапазон применения…. . -12 - +50º С.
Противотанковая мина М 19 (США) Тактико-технические характеристики мины: Ø Ø Ø Ø Ø Тип мины…противотанковая противогусеничная. Корпус………………пластмасса. Масса. . . . ………… 12. 7 кг. Масса взрывчатого вещества……………. . 9. 5 к г. Размеры………………. . . . 33 х33 см. Высота корпуса……………… 7. 6 см. Диаметр датчика цели…………. . . 26 см. Чувствительность…………. . 136 - 180 кг. Температурный диапазон применения. . . -50 - +50ºС.
Противотанковые мины М 24, М 66 (США) Тактико-технические характеристики мины: Ø Ø Ø Ø Ø Тип мины. . . противотанковая, противобортовая. Корпус………………металл. Масса мины: М 24. . . . ……. 10. 8 кг. М 66. . . . . 13 кг. Масса гранаты. . . 4 кг. Бронепробиваемость……до 100 мм. брони Калибр гранаты. . . . . 88. 9 мм. Датчик цели мины М 24. . . эл. контактый провод Датчик цели мины М 66. . . . инфракрасный Темп. диапазон применения…. -12 -+50ºС Мины М 24 и М 66 различаются между собой лишь датчиком цели.

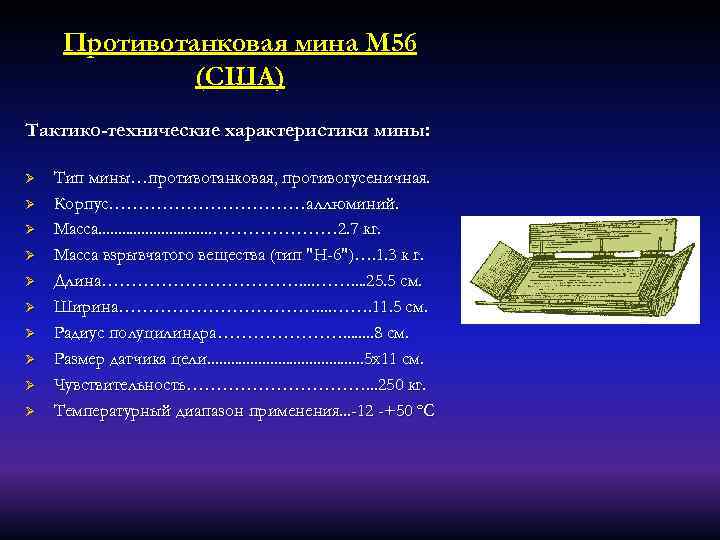

Противотанковая мина М 56 (США) Тактико-технические характеристики мины: Ø Ø Ø Ø Ø Тип мины…противотанковая, противогусеничная. Корпус………………аллюминий. Масса. . . . ………………… 2. 7 кг. Масса взрывчатого вещества (тип "H-6")…. 1. 3 к г. Длина………………. . 25. 5 см. Ширина………………. 11. 5 см. Радиус полуцилиндра…………………. . . . 8 см. Размер датчика цели. . . . . 5 х11 см. Чувствительность……………. . . 250 кг. Температурный диапазон применения. . . -12 -+50 ºС

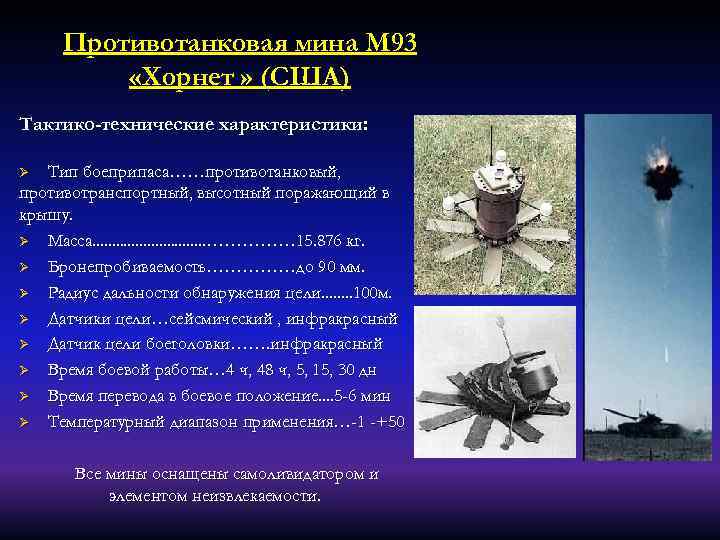

Противотанковая мина М 93 «Хорнет » (США) Тактико-технические характеристики: Тип боеприпаса……противотанковый, противотранспортный, высотный поражающий в крышу. Ø Масса. . . . …………… 15. 876 кг. Ø Бронепробиваемость……………до 90 мм. Ø Радиус дальности обнаружения цели. . . . 100 м. Ø Датчики цели…сейсмический , инфракрасный Ø Датчик цели боеголовки……. инфракрасный Ø Время боевой работы… 4 ч, 48 ч, 5, 15, 30 дн Ø Время перевода в боевое положение. . 5 -6 мин Ø Температурный диапазон применения…-1 -+50 Ø Все мины оснащены самоливидатором и элементом неизвлекаемости.

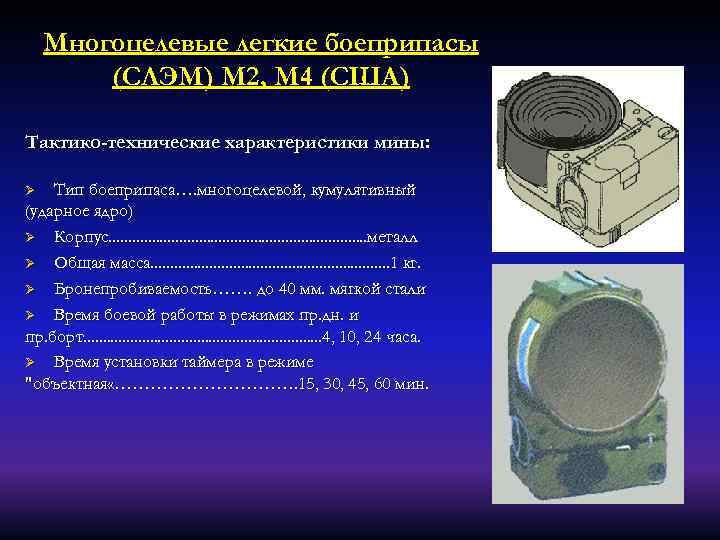

Многоцелевые легкие боеприпасы (СЛЭМ) М 2, M 4 (США) Тактико-технические характеристики мины: Тип боеприпаса…. многоцелевой, кумулятивный (ударное ядро) Ø Корпус. . . . металл Ø Общая масса. . . . 1 кг. Ø Бронепробиваемость……. до 40 мм. мягкой стали Ø Время боевой работы в режимах пр. дн. и пр. борт. . . . 4, 10, 24 часа. Ø Время установки таймера в режиме "объектная «……………. 15, 30, 45, 60 мин. Ø
Противотанковая разбрасываемая мина BLU-91/B (США) Тактико-технические характеристики мины: Ø Ø Ø Ø Ø Тип мины…противотанковая, противоднищевая. Корпус…………………сталь. Масса…………………. . . ………………… 1. 7 кг. Диаметр………………… 12 см. Высота…………………… 6 см. Датчик цели……………магнитный Время боевой работы…. 4 часа, 48 часов, 15 суток. Время перевода в боевое положение…. . . … 2 мин. Температурный диапазон …………. -10ºС +50ºС По внешнему виду, конструкции и взрыво-весовым характеристикам мина ничем не отличается от мин М 70, М 73, М 75, М 78

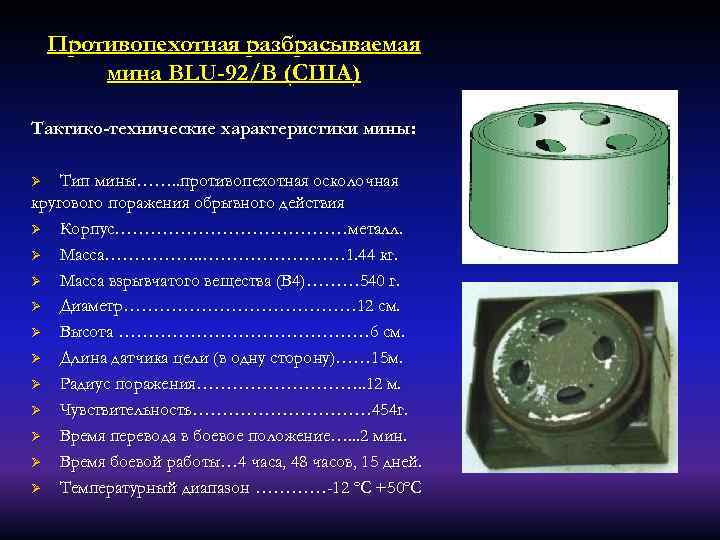

Противопехотная разбрасываемая мина BLU-92/B (США) Тактико-технические характеристики мины: Тип мины……. . противопехотная осколочная кругового поражения обрывного действия Ø Корпус…………………металл. Ø Масса……………. . ………… 1. 44 кг. Ø Масса взрывчатого вещества (B 4)……… 540 г. Ø Диаметр………………… 12 см. Ø Высота ………………… 6 см. Ø Длина датчика цели (в одну сторону)…… 15 м. Ø Радиус поражения……………. . 12 м. Ø Чувствительность…………… 454 г. Ø Время перевода в боевое положение…. . . 2 мин. Ø Время боевой работы… 4 часа, 48 часов, 15 дней. Ø Температурный диапазон …………-12 ºС +50ºС Ø

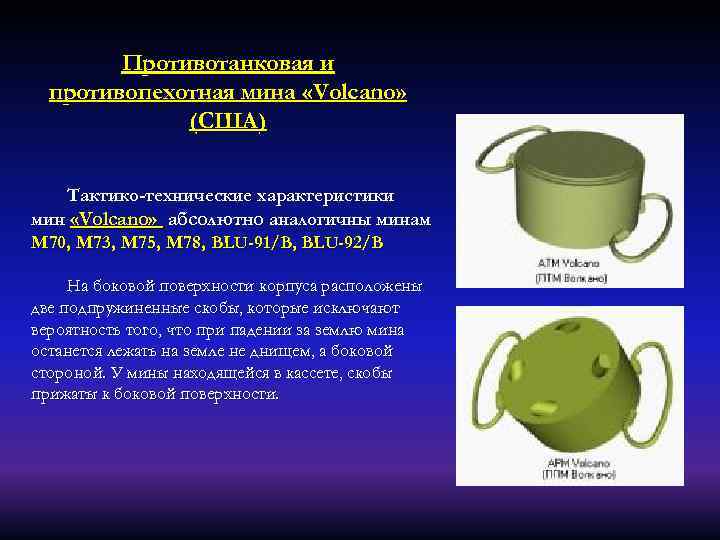

Противотанковая и противопехотная мина «Volcano» (США) Тактико-технические характеристики мин «Volcano» абсолютно аналогичны минам М 70, М 73, М 75, М 78, BLU-91/B, BLU-92/B На боковой поверхности корпуса расположены две подпружиненные скобы, которые исключают вероятность того, что при падении за землю мина останется лежать на земле не днищем, а боковой стороной. У мины находящейся в кассете, скобы прижаты к боковой поверхности.
Противопехотная мина М 16 A 1 (США) Тактико-технические характеристики мины: Тип мины…противопехотная осколочная, выпрыгивающая, кругового поражения нажимного и натяжного действия Ø Корпус…………………металл. Ø Масса…………………… 3. 5 кг. Ø Масса взрывчатого вещества ……………. 450 гр. Ø Диаметр…………………. 10 см. Ø Высота …………………. . 14 см. Ø Радиус поражения……………до 20 м. Ø Длина натяжного датчика цели…………. . до 18 м. Ø Диаметр зоны действия НДЦ………………. . 5 см. Ø Температурный диапазон применения…. . -40+50ºС Ø

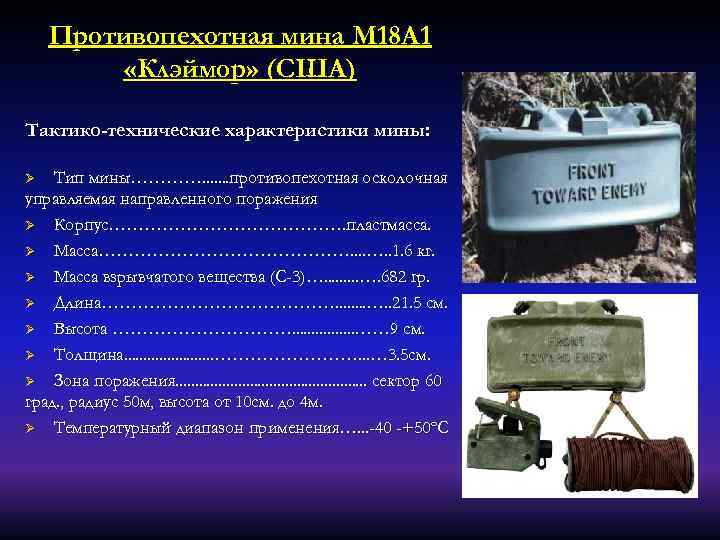

Противопехотная мина М 18 А 1 «Клэймор» (США) Тактико-технические характеристики мины: Тип мины…………. . . . противопехотная осколочная управляемая направленного поражения Ø Корпус…………………. пластмасса. Ø Масса…………………. . 1. 6 кг. Ø Масса взрывчатого вещества (С-3)…. . …. 682 гр. Ø Длина…………………. . . . …. . 21. 5 см. Ø Высота ……………. . . . …… 9 см. Ø Толщина. . . …………. . . … 3. 5 см. Ø Зона поражения. . . сектор 60 град. , радиус 50 м, высота от 10 см. до 4 м. Ø Температурный диапазон применения…. . . -40 -+50ºС Ø
Противопехотная мина М 14 (США) Тактико-технические характеристики мины: Тип мины……противопехотная фугасная нажимного действия Ø Корпус………………. …пластмасса. Ø Масса……………………. . 130 гр. Ø Масса взрывчатого вещества (тетрил)…. . ……. 30 гр. Ø Диаметр…………………. . 5. 6 см. Ø Высота ……………. . . ……… 4 см. Ø Диаметр датчика цели…………. . … 3. 8 см. Ø Чувствительность……………. . . 8 - 25 кг. Ø Температурный диапазон применения…. . -40 -+50ºС. Взрыватель является конструктивной частью мины. Ø
Противопехотная разбрасываемая мина М 67 (США) Тактико-технические характеристики мины: Тип мины…………. . . противопехотная, осколочная, выпрыгивающая, кругового поражения Ø Корпус……………………. металл. Ø Масса………………………. 540 г. Ø Масса взрывчатого вещества………… 21 г. Ø Высота сегмента…………………. 7 см. Ø Длина датчика цели (в одну сторону)………. . . . 6 м. Ø Время боевой работы……………. 4 часа Ø Время перевода в боевое положение…. 45 сек - 2 мин. Ø Температурный диапазон применения…-12 --+50ºС Ø

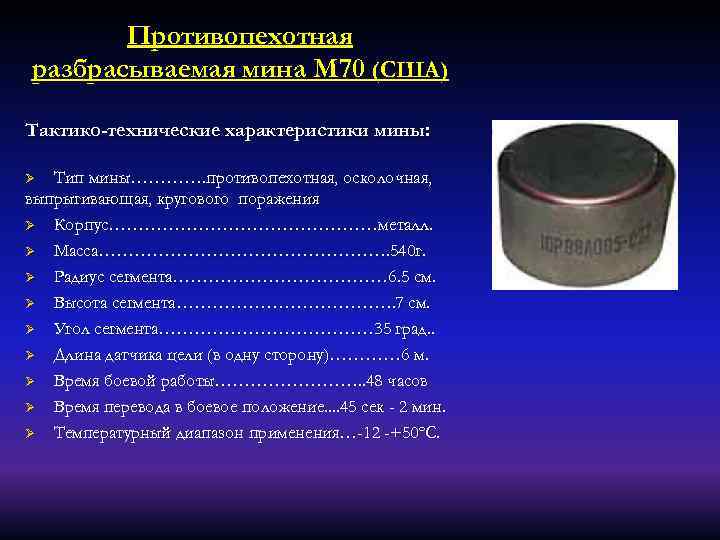

Противопехотная разбрасываемая мина М 70 (США) Тактико-технические характеристики мины: Тип мины…………. противопехотная, осколочная, выпрыгивающая, кругового поражения Ø Корпус……………………металл. Ø Масса……………………. 540 г. Ø Радиус сегмента……………… 6. 5 см. Ø Высота сегмента………………. 7 см. Ø Угол сегмента……………… 35 град. . Ø Длина датчика цели (в одну сторону)………… 6 м. Ø Время боевой работы…………. . 48 часов Ø Время перевода в боевое положение. . 45 сек - 2 мин. Ø Температурный диапазон применения…-12 -+50ºС. Ø

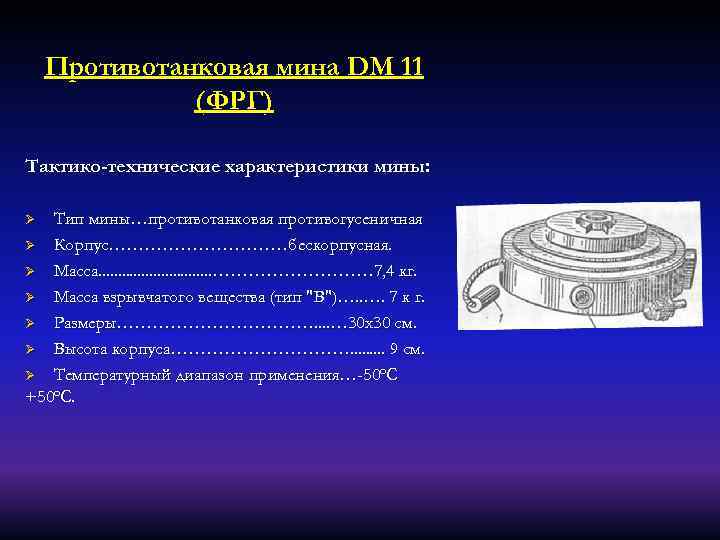

Противотанковая мина DМ 11 (ФРГ) Тактико-технические характеристики мины: Тип мины…противотанковая противогусеничная Ø Корпус……………бескорпусная. Ø Масса. . . . …………… 7, 4 кг. Ø Масса взрывчатого вещества (тип "В")…. . …. 7 к г. Ø Размеры………………. . … 30 х30 см. Ø Высота корпуса……………. . 9 см. Ø Температурный диапазон применения…-50ºС +50ºС. Ø
Противотанковая мина АТ-2 (ФРГ) Тактико-технические характеристики мины: Тип мины………. . . противотанковая, кумулятивного действия со штыревым/контактным электронным взрывателем. Ø Корпус…………………металл. Ø Масса. . . . …………………. … 2, 5 кг. Ø Масса взрывчатого вещества………. 0, 8 к г. Ø Диаметр………………. . . . 103, 5 мм. Ø Высота……………. . . 128 мм. Ø Самоликвидация …………до 96 часов Ø
Противотанковая мина «PARM 1» (ФРГ) Тактико-технические характеристики мины: Ø Ø Ø Ø Ø Тип мины. . . противотанковая, противобортовая. Корпус………………металл. Масса мины……………… 10 кг. Дальность поражения…………. . от 2 до 40 м. Бронепробиваемость……. . до 750 мм. брони Калибр гранаты …………. . 128 мм. Высота………………… 390 мм. Время боевой работы…………………. 40 сут. Датчик цели…………………. инфракрасный Темп. диапазон применения……. . . -31 -+51ºС
Противотанковая мина TS-6, 1 (Италия) Тактико-технические характеристики мины: Ø Ø Ø Ø Тип мины…противотанковая противогусеничная. Корпус…………………пластмасса Масса…………. . ………………… 8, 6 кг. Масса взрывчатого веществам …………… 6, 15 к г. Взрыватель ………………. . пневмомеханический Диаметр мины……………… 27 см. Высота мины………………. . . 18 см.

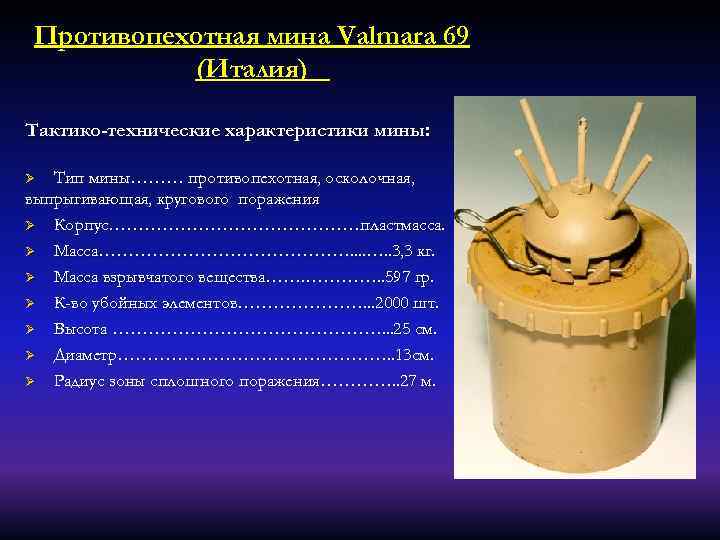

Противопехотная мина Valmara 69 (Италия) Тактико-технические характеристики мины: Тип мины……… противопехотная, осколочная, выпрыгивающая, кругового поражения Ø Корпус…………………пластмасса. Ø Масса…………………. . 3, 3 кг. Ø Масса взрывчатого вещества……. …………. . 597 гр. Ø К-во убойных элементов…………………. . . 2000 шт. Ø Высота ……………………. . . 25 см. Ø Диаметр……………………. . 13 см. Ø Радиус зоны сплошного поражения…………. . 27 м. Ø
Противопехотная мина «Рейнжер» (Великобритания) Тактико-технические характеристики мины: Ø Ø Ø Ø Тип мины…………. . противопехотная, фугасная Материал корпуса…………алюминий Вес общий. . . . 120 гр. Масса ВВ (гексоген). . . 10 гр. Диаметр. . . . 6. 2 см. Высота. . . . 3. 4 см. Усилие срабатывания. . . . . 10 кг. Диаметр датчика цели. . . . . 6. 2 см.

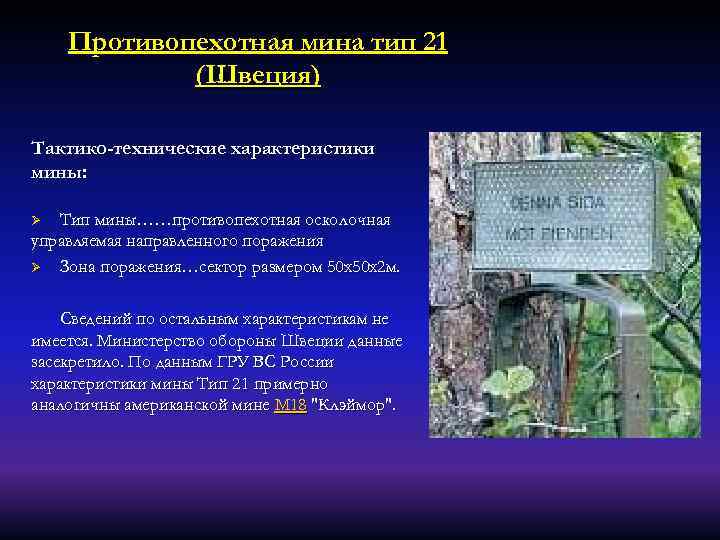

Противопехотная мина тип 21 (Швеция) Тактико-технические характеристики мины: Тип мины……противопехотная осколочная управляемая направленного поражения Ø Зона поражения…сектор размером 50 х50 х2 м. Ø Сведений по остальным характеристикам не имеется. Министерство обороны Швеции данные засекретило. По данным ГРУ ВС России характеристики мины Тип 21 примерно аналогичны американской мине М 18 "Клэймор".
Противотранспортная мина тип 13 (Швеция) Тактико-технические характеристики мины: Тип мины………противотранспортная осколочно - кумулятивная управляемая направленного поражения управляемая Ø Корпус. . . пластмасса Ø Общий вес. . . . 20 кг. Ø Масса ВВ (гексотол). . . . 7. 5 кг. Ø Размеры. . . . . 42 х10 х25 см. Ø К-во готовых убойных элементов. . . 1220 Ø Зона поражения………. . сектор 150 х100 х3 м Ø
Противопехотные осколочные мины Модель (страна) Материал корпуса Вес (кг) общий / ВВ Размеры (мм) диаметр / высота ХМ 74 (США) Металл 2200 / нет сведений 127 / 76 10 -15 Электронный контактный 3600 / 140 105 / 130 40 Механический контактный "Вальмара"Пластмасса 69 (Италия) Радиус поражения (м) Взрыватель М 16 А 1 (США) Сталь 3600 / 450 103 / 130 27 Механический контактный DМ 31 (Германия) Сталь 4000 / 570 102 / 136 60 Механический контактный № 12 (Израиль) Сталь 3500 / 250 102 / 159 40 Механический контактный

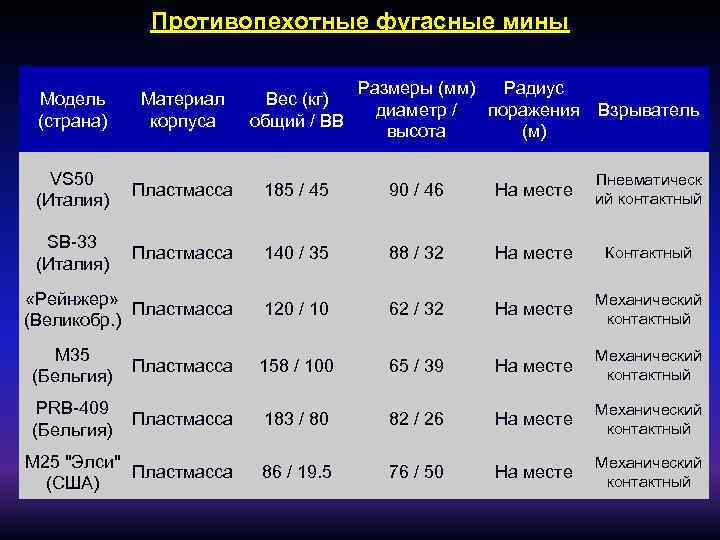

Противопехотные фугасные мины Размеры (мм) Радиус диаметр / поражения высота (м) Модель (страна) Материал корпуса Вес (кг) общий / ВВ VS 50 (Италия) Пластмасса 185 / 45 90 / 46 На месте Пневматическ ий контактный SВ-33 (Италия) Пластмасса 140 / 35 88 / 32 На месте Контактный «Рейнжер» Пластмасса (Великобр. ) 120 / 10 62 / 32 На месте Механический контактный Взрыватель М 35 (Бельгия) Пластмасса 158 / 100 65 / 39 На месте Механический контактный PRB-409 (Бельгия) Пластмасса 183 / 80 82 / 26 На месте Механический контактный М 25 "Элси" Пластмасса (США) 86 / 19. 5 76 / 50 На месте Механический контактный

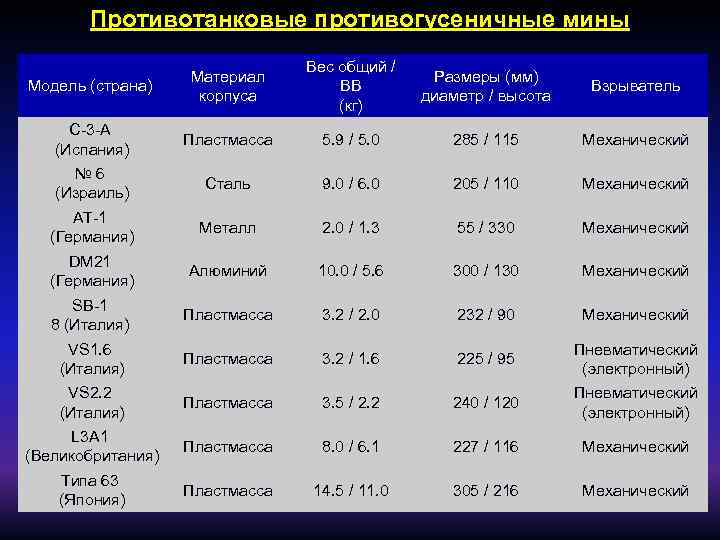

Противотанковые противогусеничные мины Модель (страна) Материал корпуса Вес общий / ВВ (кг) Размеры (мм) диаметр / высота Взрыватель С-3 -А (Испания) Пластмасса 5. 9 / 5. 0 285 / 115 Механический № 6 (Израиль) Сталь 9. 0 / 6. 0 205 / 110 Механический AT-1 (Германия) Металл 2. 0 / 1. 3 55 / 330 Механический DM 21 (Германия) Алюминий 10. 0 / 5. 6 300 / 130 Механический SB-1 8 (Италия) Пластмасса 3. 2 / 2. 0 232 / 90 Механический VS 1. 6 (Италия) Пластмасса 3. 2 / 1. 6 225 / 95 Пневматический (электронный) VS 2. 2 (Италия) Пластмасса 3. 5 / 2. 2 240 / 120 Пневматический (электронный) L 3 A 1 (Великобритания) Пластмасса 8. 0 / 6. 1 227 / 116 Механический Типа 63 (Япония) Пластмасса 14. 5 / 11. 0 305 / 216 Механический
Противотанковые противоднищевые мины Модель (страна) Материал корпуса Вес (кг) общий / Размеры (мм) ВВ диаметр / высота VS-HCT (Италия) Пластмасса 4. 0 / 2. 1 222 / 104 Магнитный М 70 и М 73 (США) Металл 2. 2 / 0. 7 127 / 76 Магнитный неконтактный ХМ 75 (США) Металл 2. 2 / 0. 7 127 / 76 Магнитный неконтактный Взрыватель М 21 (США) Сталь 8. 5 / 4. 8 230 / 115 Механический (электронный неконтактный) FSA-ATM (Италия) Пластмасса 1. 3 / нет сведений 222 / 104 Магнитный АТ-2 (Германия) Металл 2. 0 / 0. 7 100 / 130 Электронный контактный SB-МV/T (Италия) Пластмасса 5. 0 / 2. 6 235 / 100 Магнитный неконтактный Типа 6 (Швеция) Пластмасса 7. 5 / 3. 5 250 / 110 Магнитный неконтактный

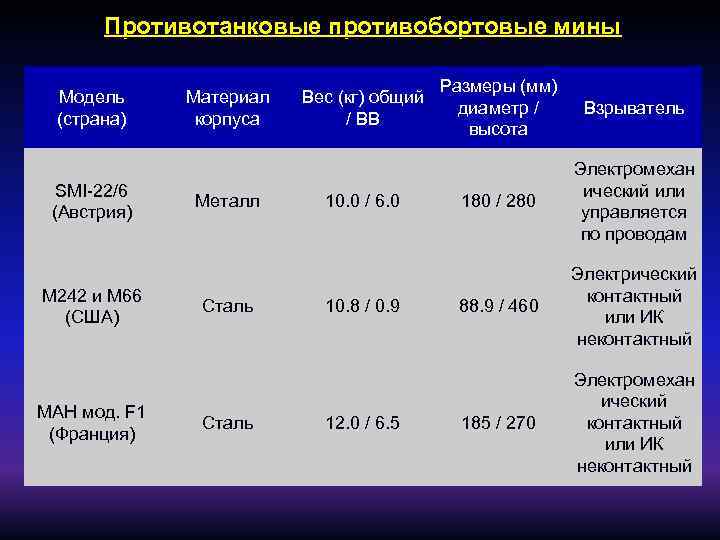

Противотанковые противобортовые мины Модель (страна) SMI-22/6 (Австрия) M 242 и М 66 (США) МАН мод. F 1 (Франция) Материал корпуса Металл Сталь Вес (кг) общий / ВВ 10. 0 / 6. 0 10. 8 / 0. 9 12. 0 / 6. 5 Размеры (мм) диаметр / высота Взрыватель 180 / 280 Электромехан ический или управляется по проводам 88. 9 / 460 Электрический контактный или ИК неконтактный 185 / 270 Электромехан ический контактный или ИК неконтактный
Спасибо за внимание!
