Военная кафедра Радиотехнические средства обеспечения полётов авиации Для 4 курса 27 -28 группы Военно-профессиональная подготовка Москва, 2017 1
Военная кафедра ТЕМА 3 Принципы построения и характеристики радиолокационных систем посадки (48 часов: 22 Л, 10 ГЗ, 16 СР, ЭКЗАМЕН) Занятие № 1(лекция) Принципиальные возможности радиолокации УЧЕБНЫЕ ЦЕЛИ ЗАНЯТИЯ: Рассмотреть исходные понятия и определения радиолокации, принципы определения координат и скоростей движения целей Учебные вопросы: 1. Исходные понятия и определения радиолокации 2. Принципы определения координат и скоростей движения целей Москва, 2016 2
Принципиальные возможности радиолокации 1. Исходные понятия и определения радиолокации Термин радиолокация употребляется для названия проблемы или процесса обнаружения, определения местоположения физических объектов (ФО) по их радиоизлучению, а также для названия области радиоэлектроники как области науки и техники получения информации о физических объектах посредством обработки (преобразования и анализа) радиоволн (РВ), излучаемых этими ФО. Совокупность сведений, получаемых РЛ посредством обработки радиолокационных сигналов, называют радиолокационной информацией. Цель как источник информации, радиолокационный сигнал как носитель информации, окружающее пространство, в котором распространяются полезный РС и мешающие сигналы, а также РЛ как получатель информации, составляют сложную информационную систему, каждый элемент которой влияет на эффективность получения радиолокационной информации. 3

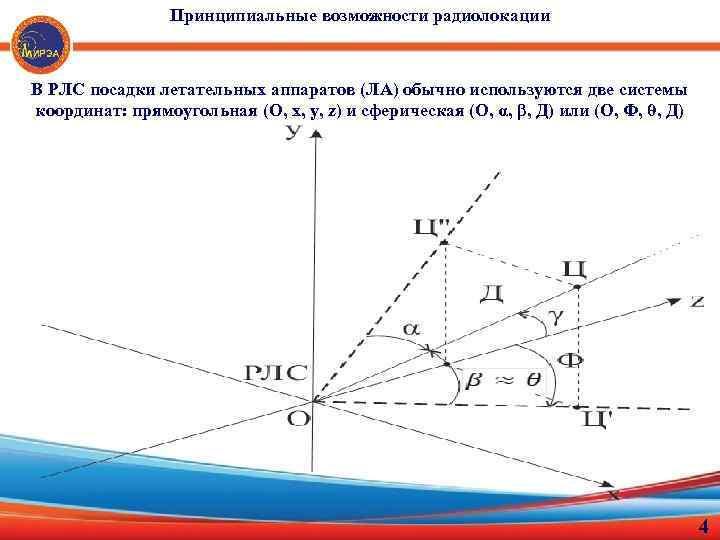

Принципиальные возможности радиолокации В РЛС посадки летательных аппаратов (ЛА) обычно используются две системы координат: прямоугольная (О, x, y, z) и сферическая (О, α, β, Д) или (О, Ф, θ, Д) 4
Принципиальные возможности радиолокации Текст Приемная апертура РЛС 5

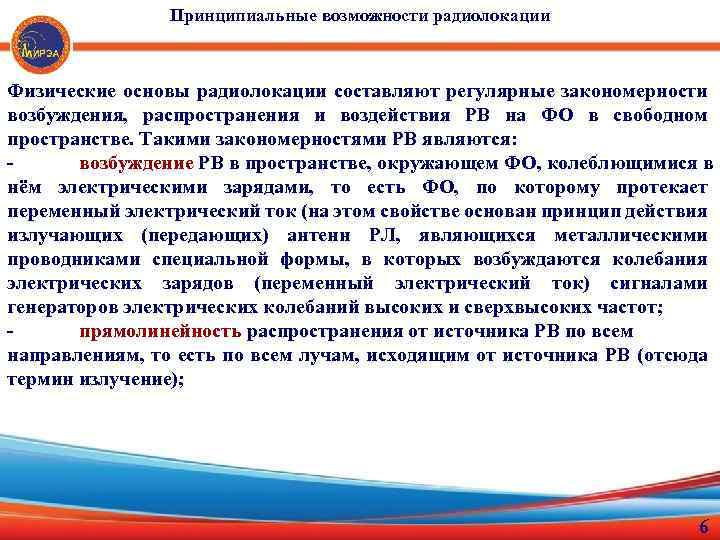

Принципиальные возможности радиолокации Физические основы радиолокации составляют регулярные закономерности возбуждения, распространения и воздействия РВ на ФО в свободном пространстве. Такими закономерностями РВ являются: возбуждение РВ в пространстве, окружающем ФО, колеблющимися в нём электрическими зарядами, то есть ФО, по которому протекает переменный электрический ток (на этом свойстве основан принцип действия излучающих (передающих) антенн РЛ, являющихся металлическими проводниками специальной формы, в которых возбуждаются колебания электрических зарядов (переменный электрический ток) сигналами генераторов электрических колебаний высоких и сверхвысоких частот; прямолинейность распространения от источника РВ по всем направлениям, то есть по всем лучам, исходящим от источника РВ (отсюда термин излучение); 6
Принципиальные возможности радиолокации - конечность, постоянство и известность величины скорости распространения, принимаемой равной скорости распространения света в физическом вакууме (на лучевом прямолинейном равномерном распространении РВ основаны принципы определения РЛ координат и скоростей движения целей, как источников РВ, относительно РЛ); независимость распространения РВ от возбуждающих их электрических колебаний, то есть автономное распространение РВ и после прекращения возбуждающих электрических колебаний, например, после выключения ГВЧ (на этом свойстве основано применение РВ в качестве переносчиков (носителей) информации, заложенной в возбуждающие их электрические колебания); наведение колебаний электрических зарядов (переменного электрического тока) в облучаемом ФО (это свойство лежит в основе принципа действия принимающих (приёмных) антенн РЛ как металлических проводников специальной формы, в которых РВ возбуждают электрические колебания или переменный электрический ток); 7

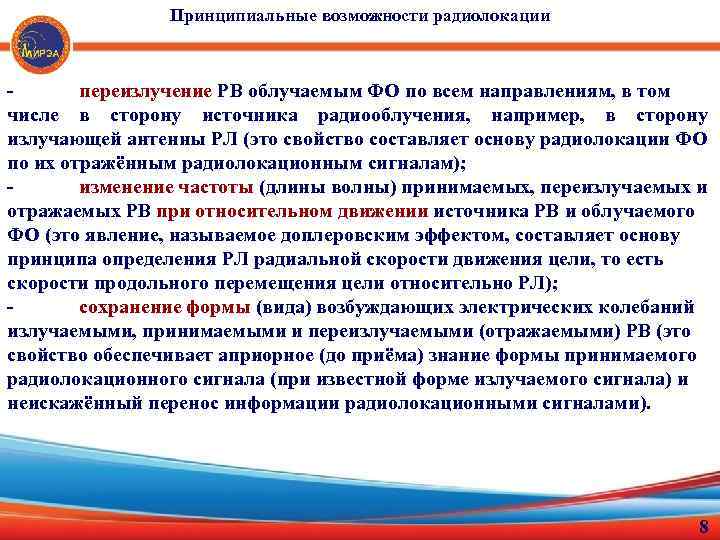

Принципиальные возможности радиолокации переизлучение РВ облучаемым ФО по всем направлениям, в том числе в сторону источника радиооблучения, например, в сторону излучающей антенны РЛ (это свойство составляет основу радиолокации ФО по их отражённым радиолокационным сигналам); изменение частоты (длины волны) принимаемых, переизлучаемых и отражаемых РВ при относительном движении источника РВ и облучаемого ФО (это явление, называемое доплеровским эффектом, составляет основу принципа определения РЛ радиальной скорости движения цели, то есть скорости продольного перемещения цели относительно РЛ); сохранение формы (вида) возбуждающих электрических колебаний излучаемыми, принимаемыми и переизлучаемыми (отражаемыми) РВ (это свойство обеспечивает априорное (до приёма) знание формы принимаемого радиолокационного сигнала (при известной форме излучаемого сигнала) и неискажённый перенос информации радиолокационными сигналами). 8

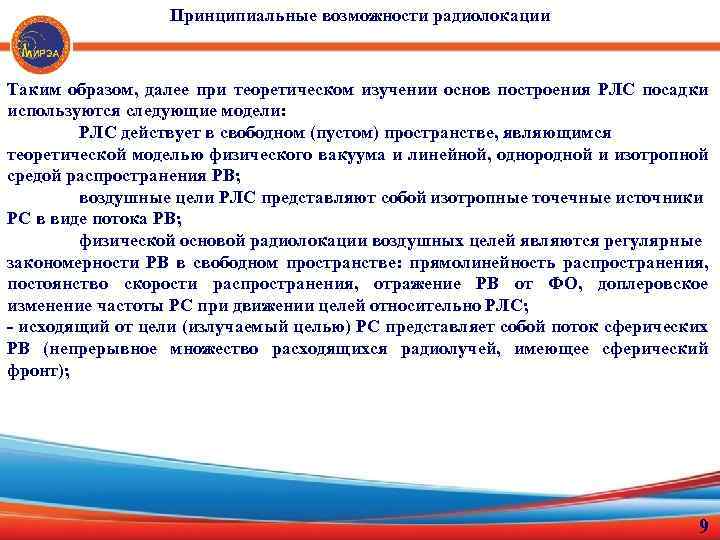

Принципиальные возможности радиолокации Таким образом, далее при теоретическом изучении основ построения РЛС посадки используются следующие модели: РЛС действует в свободном (пустом) пространстве, являющимся теоретической моделью физического вакуума и линейной, однородной и изотропной средой распространения РВ; воздушные цели РЛС представляют собой изотропные точечные источники РС в виде потока РВ; физической основой радиолокации воздушных целей являются регулярные закономерности РВ в свободном пространстве: прямолинейность распространения, постоянство скорости распространения, отражение РВ от ФО, доплеровское изменение частоты РС при движении целей относительно РЛС; - исходящий от цели (излучаемый целью) РС представляет собой поток сферических РВ (непрерывное множество расходящихся радиолучей, имеющее сферический фронт); 9
Принципиальные возможности радиолокации принимаемый РС представляет собой поток плоских РВ (непрерывное множество практически параллельных радиолучей, имеющее плоский фронт); на вход РЛ (его апертуру) всегда воздействует помеха в виде белого пространственно-временного шума; выходной сигнал РЛ соответствует вектору оценок, получаемых РЛ, и имеет физическую природу, воспринимаемую потребителем радиолокационной информации. Принцип определения дальности до цели: 10

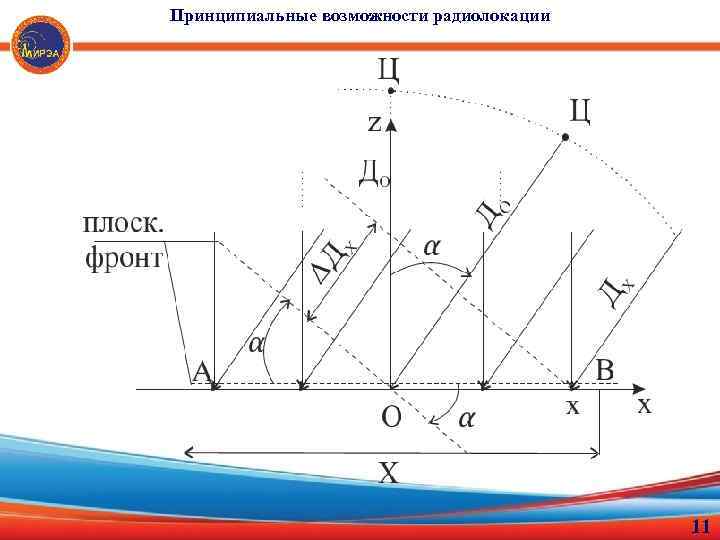

Принципиальные возможности радиолокации 11
Принципиальные возможности радиолокации 12

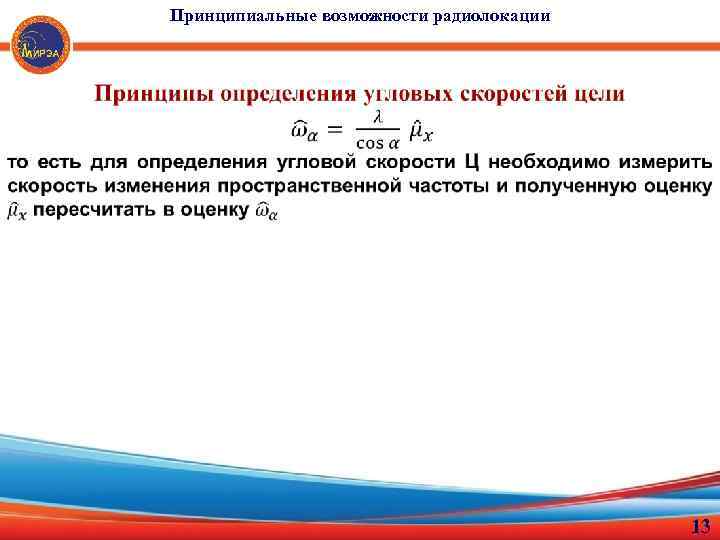

Принципиальные возможности радиолокации 13
