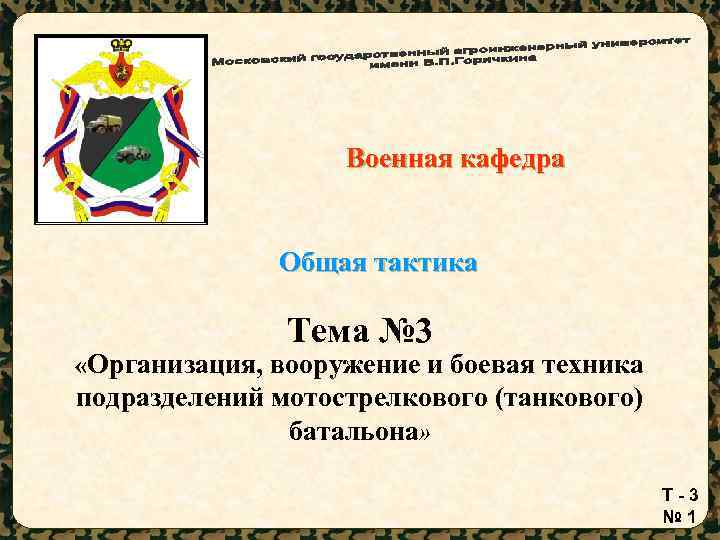

Военная кафедра Общая тактика Тема № 3 «Организация, вооружение и боевая техника подразделений мотострелкового (танкового) батальона» Т-3 № 1

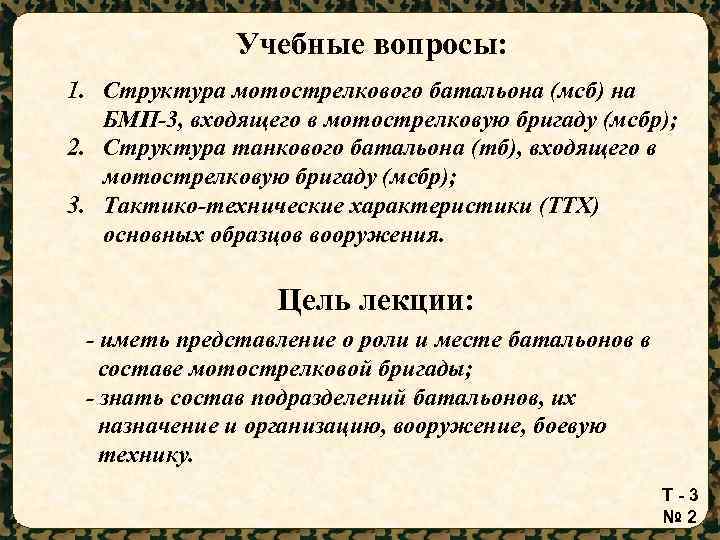

Учебные вопросы: 1. Структура мотострелкового батальона (мсб) на БМП-3, входящего в мотострелковую бригаду (мсбр); 2. Структура танкового батальона (тб), входящего в мотострелковую бригаду (мсбр); 3. Тактико-технические характеристики (ТТХ) основных образцов вооружения. Цель лекции: - иметь представление о роли и месте батальонов в составе мотострелковой бригады; - знать состав подразделений батальонов, их назначение и организацию, вооружение, боевую технику. Т-3 № 2
Организация мотострелковой бригады (мсбр) мсбр 4265 чел. основные подразделения Мотостр елковый батальон (мсб) 482 чел. Противотанковы й артиллерийский дивизион Танковый батальон Стрелковый взвод (снайперов) 27 чел. (тб) (птадн) 175 чел. Гаубичный самоходный артиллерийский дивизион (гсадн) 136 чел. 197 чел. Реактивный артиллерийский дивизион (реадн) 213 чел. Зенитноракетный дивизион Зенитный дивизион 200 чел. 142 чел. (зрдн) (здн) подразделения обеспечения Разведывательная рота (рр) 123 чел. Инженерносапёрный батальон (исб) 276 чел. Рота радиационной, химической и биологической защиты Батальон связи Рота радиоэлектронной борьбы 210 чел. (р. РЭБ) (бс) 99 чел. (р. ХБЗ) Батарея управления и артиллерийской разведки 65 чел. Взвод управления и радиолокаци онной разведки 19 чел. Взвод управления (ву) 9 чел. 72 чел. Клуб 5 чел. Ремонтновосстановительн ый батальон Батальон материальног о обеспечения Комендантс кая рота Медицинская рота (рвб) (бмо) (кр) (медр) 46 чел. 60 чел. 263 чел. 261 чел. Редакция газеты 3 чел. Типография 6 чел. Военный оркестр 15 чел. Т-3 № 3
Условные обозначения Структура мсо на БМП-3 Вооружение К – АК-74 НО Экипаж БМП – командир отделения, командир боевой машины – наводчик-оператор, заместитель командира боевой машины – АКС-74 МВ – механик-водитель – АКС-74 – наводчик – 7, 62 мм ПКП НР – номер расчета – АКС-74 СС – старший стрелок – АК-74 – гранатомётчик – РПГ-7 В 2+АКС-74 – помощник гранатомётчика – АКС-74 – стрелок – АК-74 Н Г ПГ С Т-3 № 4
Структура мсв на БМП-3 Мотострелковый взвод (мсв) состоит из управления и трех мотострелковых отделений (мсо). Структура управления мсв на БМП-3 Условные обозначения К ЗК Вооружение – командир взвода – АК-74 – заместитель командира взвода – АК-74 Итого в мсв на БМП-3: Личного состава (л/с) = 29 чел. БМП-3 = 3 ед. 7, 62 мм пулемёты ПКП = 3 ед. Гранатомёты РПГ-7 В 2 = 3 ед. Т-3 № 5
Организация мср на БМП-3 Отделение управления 5 чел. мср 96 чел. 1. Командир боевой машины КБМ мсв 2. Наводчик-оператор, заместитель командира боевой машины НО 29 чел. Управление роты 4 чел. 1. Командир роты К 2. Старший техник роты СТ 3. Старший механик-водитель СМВ 3. Старшина роты С 4. Радиотелефонист 4. Санитарный инструктор роты 5. Оператор СБР-5 Т-3 № 6
Организация мсб на БМП-3, входящего в мсбр. Боевые подразделения мсб Штаб 3 чел. Командование 3 чел. 482 чел. боевые подразделения Миномётная батарея (минбатр) 57 чел. мср 96 чел. Гранатомётный взвод (гв) 22 чел. отдел ения Управление минбатр. 6 чел. Урал 43206 = 1 ед. 120 -мм возимые миномёты 2 С 12 «Сани» = 4 ед. Урал 43206 = 4 ед. отделения Управление взводом 2 чел. Минометный взвод (минв) 20 чел. Взвод управления (ву) 11 чел. Артил. разведки 4 чел. Урал 43206 = 1 ед. 7 чел. БМП-3 = 1 ед. АГС-17 = 2 ед. Связи 5 чел. Урал 43206 = 1 ед. Т-3 № 7
Организация мсб на БМП-3, входящего в мсбр. Подразделения боевого обеспечения мсб Штаб 3 чел. Командование 3 чел. 482 чел. Разведывательный взвод (рв) 26 чел. Взвод связи 14 чел Инженерносапёрный взвод (исв) 19 чел. отдел ения 7 чел. Управл. ком. батальона 4 чел. Управл. нач. штаба 4 чел. Связи 5 чел. БМП-3 =1 ед. СБР-5 = 1 ед. 9 чел. Инжен. техн. (ито) 3 чел. БМП-3 = 1 ед. Электрост. осветительные Комплект управл. УМП-3= 1 ед. ЭСБ-2 ВО = 2 ед. Передатчик помех РП-377 УВ= 1 ед. Урал 4320 -31 = 1 ед. КШМ Р-149 БМРГ БМП-3 = 1 ед. (на базе МТ-ЛБУ) = 1 ед. Радиост. Р-168 -5 УН = 3 ед. Радиост. Р-168 -5 КН = 1 ед. Радиост. Р-168 -0, 5 У = 4 ед. Аппаратура засекреч. Т-231 -1 У = 3 ед. . Инжен. саперн. 6 чел. Инжен. саперн. 9 чел. Уст. разминир. УР-83 П = 3 ед. Урал 4320 -31 = 1 ед. Собаки минно-розыск. = 3 ед. Передатчик помех РП-377 УВ=1 ед. Т-3 № 8
Организация мсб на БМП-3, входящего в мсбр. Подразделения технического обеспечения и тыла Штаб 3 чел. мсб Командование 3 чел. 482 чел. Взвод обеспечения (воб) 36 чел Медицинский взвод (медв) 14 чел отдел ения Хозяйственное 14 чел. ТО. БТТ 4 чел. ТО авто. техники 4 чел. Автомобильное 13 чел. Медицинское 3 чел. Санит. автомобили АС 4350. 1 = 1 ед. Кухни автомоб. ПАК-200 М-0, 1 Мастерская МТО-АМ 1 Маш. БРЭМ-Л= 1 ед. (на базе Урал 43203 -31)= 1 ед. Урал 4320 -31 = 4 ед. (на базе Урал 4320 -31) = 3 ед. Урал 43202 -31 = 3 ед. Кухни прицепные КП-130 = 1 ед. Автотопливозаправ. АТЗ-7 -5557 Урал 4320 -31 = 1 ед. (на базе Урал 5557 -31) = 3 ед. Блоки хлебопекарные ПХБ-0, 4 = 1 ед. Автоцистерны АЦ-7, 5 -4320 (на базе Урал 4320 -31) = 1 ед. Под бани: Комплексы ПКБП-10 Автоводоцистерны АЦПТ-4, 7 -4320 (на базе Кам. АЗ 43114) = 1 ед. (на базе Урал 4320 -31) = 1 ед. Установки ДДУ-1 (на базе Кам. АЗ 43114) = 1 ед. Автоводоцистерны АЦПТ-4, 7 -4320 (на базе Урал 4320 -31) = 1 ед. Сбора и эвакуации раненых 3 чел. Бронированные мед. машины БММ (на базе БТР-80) = 1 ед. Т-3 № 9
Количество боевой и военной автомобильной техники в подразделениях мсб на БМП-3 Боевая и автомобильная техника мсв мср мсб БМП-3 3 10 37 БТР-80 - - 3 МТ-ЛБУ - - 2 Урал 4320 -31 - - 8 Урал 43206 - - 11 Урал 43202 -31 - - 3 Кам. АЗ 43114 - - 2 Других автомобилей с различным оборудованием - - 10 Т-3 № 10
Организация танкового батальона (тб), входящего в мсбр. Боевые подразделения и подразделения боевого обеспечения Штаб 3 чел. тб 175 чел. подразделения боевого обеспечения боевые подразделения тр 32 чел. Командование 2 чел. Взвод связи 12 чел. Управление танковой ротой 5 чел. отде ления тв 9 чел танк Т-72 К = 1 ед. Управление командира батальона 2 чел. Управление начальника штаба 4 чел. КШМ Р-149 БМРГ (на базе МТ-ЛБУ) = 1 ед. Танк Т-72 К = 1 ед. Танк Т-72 = 2 ед. танк Т-72 БК = 1 ед. Отделение связи 5 чел. БМП-3 = 1 ед. Радиост. Р-168 -5 УН = 1 ед. Радиост. Р-168 -5 КН = 1 ед. Радиост. Р-168 -0, 5 У = 4 ед. Т-3 № 11
Организация тб, входящего в мсбр. Подразделения технического обеспечения и тыла Штаб 3 чел. тб 175 чел. Командование 2 чел. Взвод обеспечения (воб) 27 чел Медицинский пункт батальона (мпб) 3 чел. отдел ения Санит. автомобили УАЗ 3962 = 1 ед. Радиост. Р-168 -5 УН = 1 ед. Технического обслуживания 4 чел. Эвакуационное 3 чел. Мастерская МТО-БТ Маш. БРЭМ-1 (на базе Урал 43203 -31) = 1 ед. (на базе Т-72) = 1 ед. Автомобильное 7 Автомоб. чел. 7 чел. Хозяйственное 5 чел. ПАК-200 М-0, 1 (на базе Урал 4320 -31) = 1 ед. Кухня прицепная КП-130=1 ед. Урал 4320 -31 = 2 ед. Автотопливозапр. АТЗ-7 -5557 Урал 4320 -31 = 1 ед. Блоки хлебопекарные ПХБ-0, 4=1 ед. (на базе Урал 5557 -31) = 2 ед. Автотопливозапр. АТЗ-7 -5557 Автоцистерны АЦ-7, 5 -4320 (на базе Урал 5557 -31) = 1 ед. (на базе Урал 4320 -31) = 2 ед. Автоводоцистерны АЦПТ-4, 7 -4320 (на базе Урал 4320 -31)= 1 ед. Установка ДДУ-1 (на базе Кам. АЗ 43114)= 1 ед. Урал 43202 -31 = 1 ед. Т-3 № 12
Количество боевой и военной автомобильной техники в подразделениях танкового батальона (тб ) Боевая и автомобильная техника тр тб Т-72 10 41 БМП-3 - 1 МТ-ЛБУ - 1 БРЭМ-1 (на базе Т-72) - 1 Урал 4320 -31 - 5 Урал 43202 -31 - 2 Кам. АЗ 43114 - 1 Других автомобилей с различным оборудованием 12 Т-3 № 13
Тактические нормативы подразделений в бою № п/п Показатели Наименование подразделений мсо мсв (тв) мср (тр) мсб (тб) до 100 м до 400 м до 1, 5 км до 5 км – до 300 м до 1 км до 3 км Оборона 1 Фронт обороны 2 Глубина обороны 3 Промежутки между подразделениями до 50 м до 300 м до 1 км – 4 Предмет обороны позиция опорный пункт район обороны до 50 м до 300 м до 1 км до 2 км – – до 500 м до 1 км до 50 м до 100 м – – непосредствен но в цепи до 50 м за цепью до 200 м за цепью не более 300 м от 1 -го эшелона Наступление 1 Фронт наступления 2 Ширина участка прорыва 3 Промежуток между подразделениями 4 Удаление командира Т-3 № 1
ТТХ стрелкового оружия Характеристики АК-74 РПК-74 СВД ПК ГП-25 АГС-17 Калибр, мм 5, 45 7, 62 40 30 Масса со снаряженным магазином, кг 3, 6 5, 46 4, 52 12, 9 -18, 4 1, 5 (неснаряженного) 44, 5 Емкость магазина (ленты), шт. 30 45 10 100, 250 однозарядный 29 -30 Прицельная дальность, м 1000 1300 1500 400 1730 Темп стрельбы, выстр. /мин. 600 30 650 — 50 - 400 -одиночными выстрелами 40 50 30 — 4 -5 — -очередями 100 150 — 250 — 50 -400 Боевая скорострельность, выстр. /мин. : АК-74 РПК-74 ГП-25 ПК СВД АГС-17 Т-3 № 15
ТТХ противотанковых средств Характеристики РПГ-7 ПТРК «Метис-М» ПТРК «Конкурс-М» Калибр гранты или ПТУР, мм 85 130 125 Максимальная дальность стрельбы, м 500 1500 4000 Боевая скорострельность, выстр. /мин. 4 -6 4 -5 Бронепробиваемость, мм 320 850 -900 800 Максимальная скорость гранаты или средняя скорость полета ПТУР, м/с 300 180 2, 2 для ПГ-7 В 13, 8 25 Масса выстрела или ПТУР, кг РПГ-7 ПТРК «Метис-М» ПТРК «Конкурс-М» Т-3 № 16
ТТХ отечественных минометов Характеристики 120 -мм возимый миномет 2 C 12 «САНИ» 82 -мм 2 Б 14 «Поднос» Вес миномета, кг 210 42 Боекомплект, выстр. 48 120 Боевой расчет, чел. 5 4 Скорострельность, выстр. /мин. 12 15 -максимальная 7, 1 3, 9 -минимальная 0, 46 0, 085 Дальность стрельбы, км 120 -мм возимый миномет 2 C 12 «САНИ» 82 -мм миномет 2 Б 14 «Поднос» Т-3 № 17
ТТХ боевой техники Характиристики БТР-80 БМП-2 БМП-3 Т-72 13, 6 14 18, 7 41 Экипаж, чел. 2 3 3 3 Десант, чел. 8 7 7 - 240 300 450 780 80 – 90 65 70 60 –на плаву 9, 5 6 -7 10 - Запас хода, км 600 500 14, 5 мм пулемет КПВТ, 7, 62 мм пулемет ПКТ 30 мм авт. пушка 2 А 42, 7, 62 мм пулемет ПКТ, ПТУР «Конкурс. М» - 4 снар. 100 мм орудие 2 А 70, 30 мм авт. пушка 2 А 72, 3 пулемета 7, 62 мм ПКТ 125 мм пушка Д-81 ТМ, 7, 62 мм пулемет ПКТ, 12, 7 мм зенитный пулемет НСВТ Боевая масса, т Мощность двигателя, л. с. Скорость, км/ч: –максимальная Вооружение БТР-80 БМП-3 Т-72 Т-3 № 18
