Военная кафедра НИУ ВШЭ Тема: 2/5 Вооружение боевой машины пехоты. 1

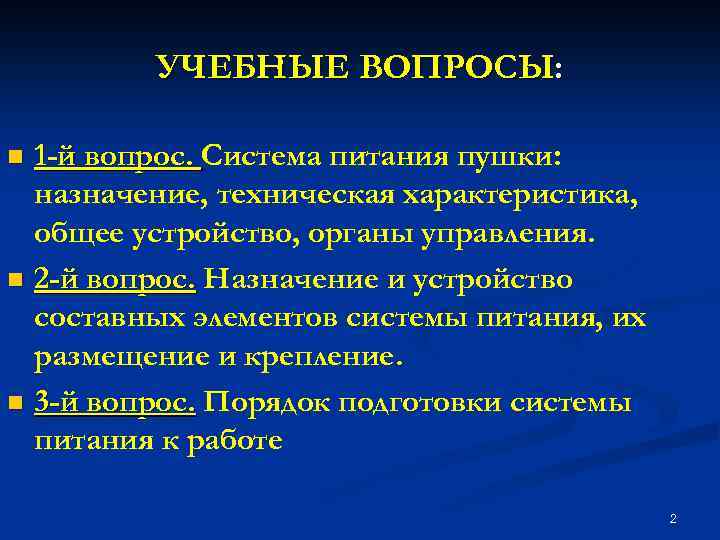

УЧЕБНЫЕ ВОПРОСЫ: 1 -й вопрос. Система питания пушки: назначение, техническая характеристика, общее устройство, органы управления. n 2 -й вопрос. Назначение и устройство составных элементов системы питания, их размещение и крепление. n 3 -й вопрос. Порядок подготовки системы питания к работе n 2
Система питания пушки предназначена для размещения и подвода патронных лент к приёмным окнам пушки. Состоит: n магазин; n два рукава (левый и правый); n механизм подтяга лент; n винтовой рукав с уплотнением и горловиной; n гибкий элемент с уплотнением. 3
4

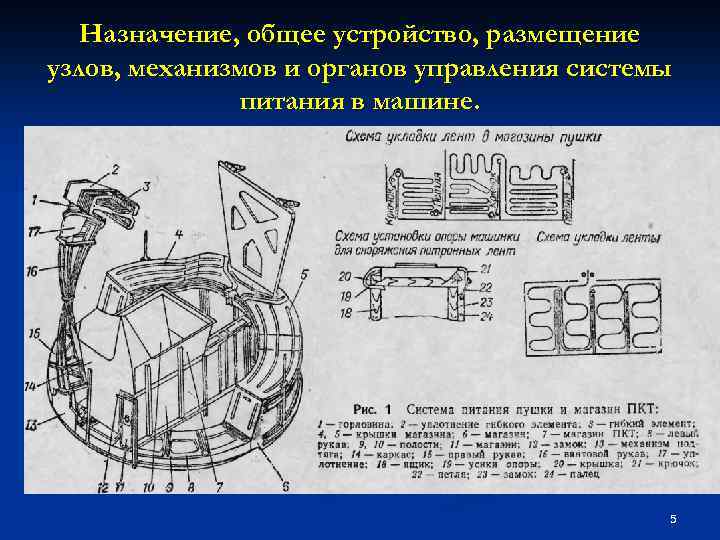

Назначение, общее устройство, размещение узлов, механизмов и органов управления системы питания в машине. Внутренняя баллистика–это наука, за нимающаяся изучением процессов, которые происходят при выстреле, и в особенности при движении пули (гранаты) по каналу ствола. n Выстрелом – выбрасывание пу ли (гранаты) из канала ствола оружия энергией газов, образующихся при сгорании поро хового заряда. n Выстрел происходит в очень короткий промежуток времени (0. 0010. 06 с). При выстреле различают четыре последовательных периода: - предварительный - первый (основной) - второй - третий (период последействия газов) n 5

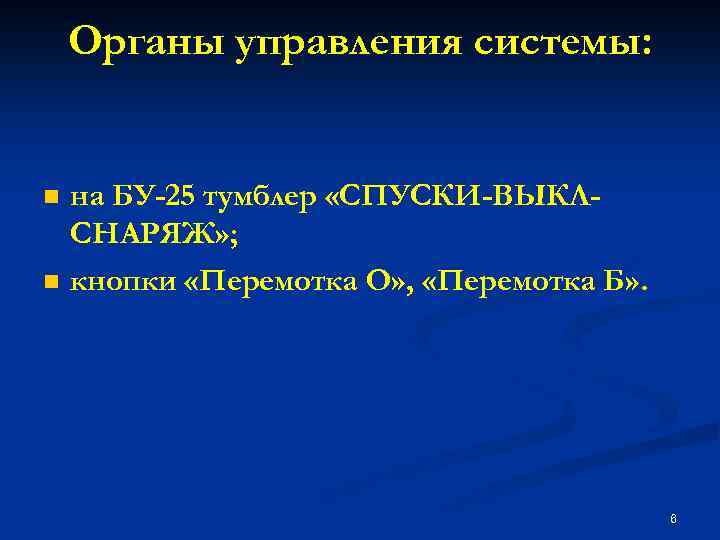

Органы управления системы: n n на БУ-25 тумблер «СПУСКИ-ВЫКЛСНАРЯЖ» ; кнопки «Перемотка О» , «Перемотка Б» . 6

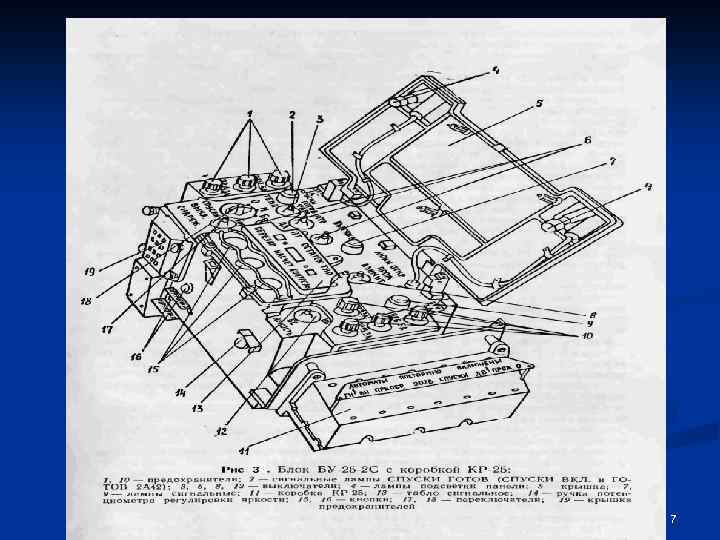

7

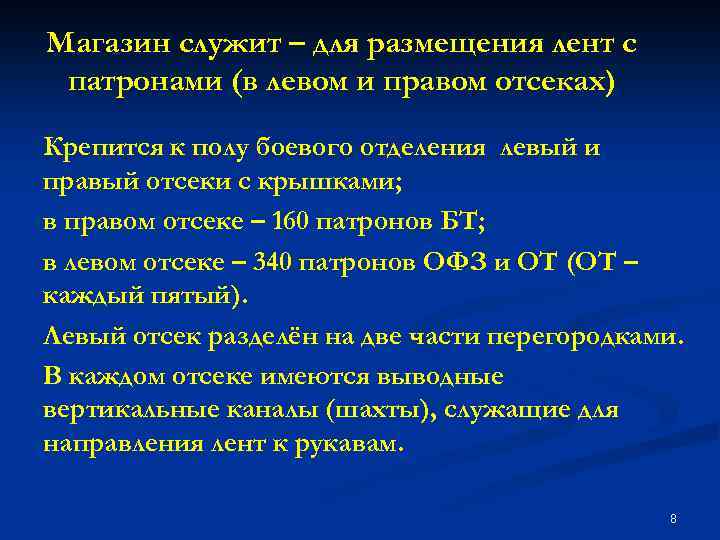

Магазин служит – для размещения лент с патронами (в левом и правом отсеках) Крепится к полу боевого отделения левый и правый отсеки с крышками; в правом отсеке – 160 патронов БТ; в левом отсеке – 340 патронов ОФЗ и ОТ (ОТ – каждый пятый). Левый отсек разделён на две части перегородками. В каждом отсеке имеются выводные вертикальные каналы (шахты), служащие для направления лент к рукавам. 8

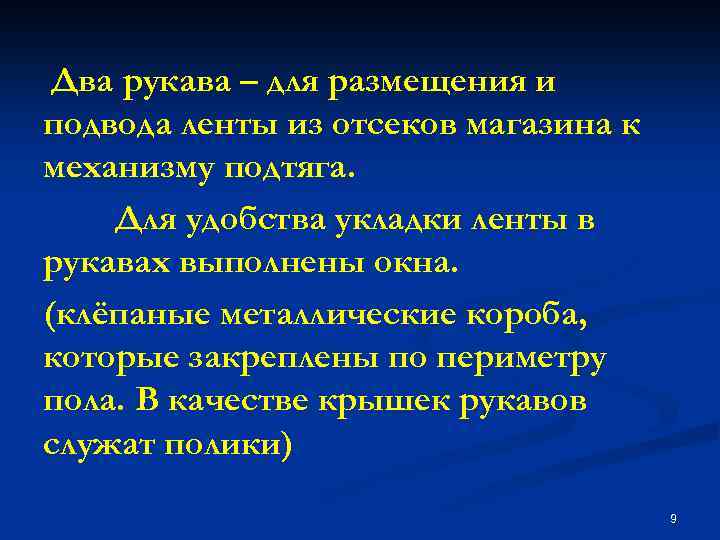

Два рукава – для размещения и подвода ленты из отсеков магазина к механизму подтяга. Для удобства укладки ленты в рукавах выполнены окна. (клёпаные металлические короба, которые закреплены по периметру пола. В качестве крышек рукавов служат полики) 9

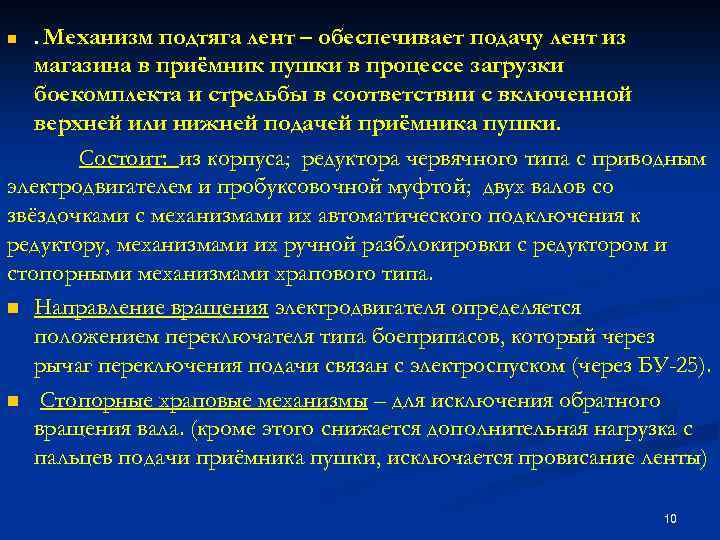

подтяга лент – обеспечивает подачу лент из магазина в приёмник пушки в процессе загрузки боекомплекта и стрельбы в соответствии с включенной верхней или нижней подачей приёмника пушки. Состоит: из корпуса; редуктора червячного типа с приводным электродвигателем и пробуксовочной муфтой; двух валов со звёздочками с механизмами их автоматического подключения к редуктору, механизмами их ручной разблокировки с редуктором и стопорными механизмами храпового типа. n Направление вращения электродвигателя определяется положением переключателя типа боеприпасов, который через рычаг переключения подачи связан с электроспуском (через БУ-25). n Стопорные храповые механизмы – для исключения обратного вращения вала. (кроме этого снижается дополнительная нагрузка с пальцев подачи приёмника пушки, исключается провисание ленты) n . Механизм 10
Механизм подтяга

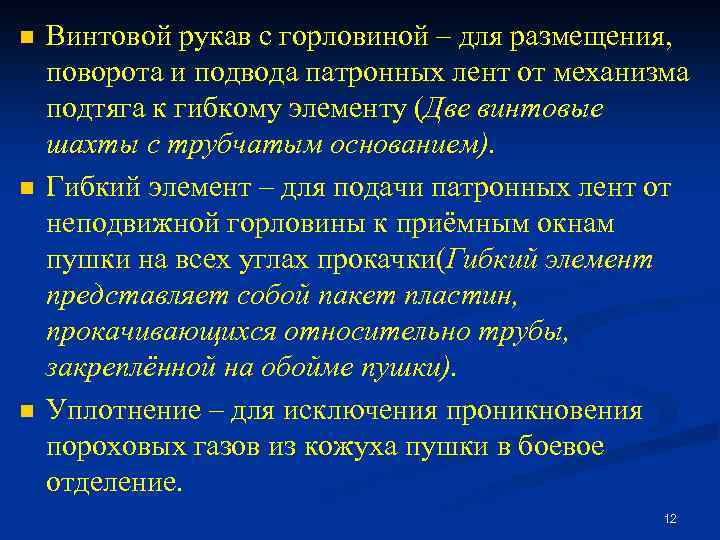

n n n Винтовой рукав с горловиной – для размещения, поворота и подвода патронных лент от механизма подтяга к гибкому элементу (Две винтовые шахты с трубчатым основанием). Гибкий элемент – для подачи патронных лент от неподвижной горловины к приёмным окнам пушки на всех углах прокачки(Гибкий элемент представляет собой пакет пластин, прокачивающихся относительно трубы, закреплённой на обойме пушки). Уплотнение – для исключения проникновения пороховых газов из кожуха пушки в боевое отделение. 12

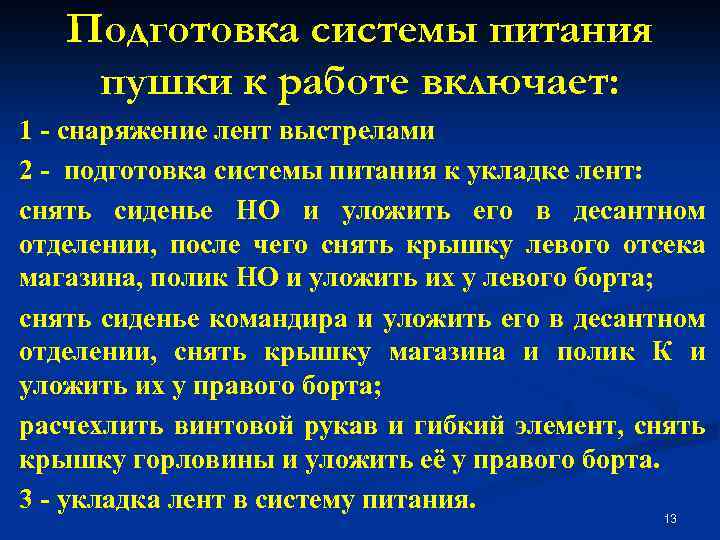

Подготовка системы питания пушки к работе включает: 1 - снаряжение лент выстрелами 2 - подготовка системы питания к укладке лент: снять сиденье НО и уложить его в десантном отделении, после чего снять крышку левого отсека магазина, полик НО и уложить их у левого борта; снять сиденье командира и уложить его в десантном отделении, снять крышку магазина и полик К и уложить их у правого борта; расчехлить винтовой рукав и гибкий элемент, снять крышку горловины и уложить её у правого борта. 3 - укладка лент в систему питания. 13
Подготовка системы питания к непосредственной работе. n n установить снятые узлы на свои места и застегнуть уплотнение; нажатием кнопки «Насчёт» на БУ-25 поочерёдно для типов «О» или «Б» установить на табло количество патронов в лентах БТ и ОФЗ. 14

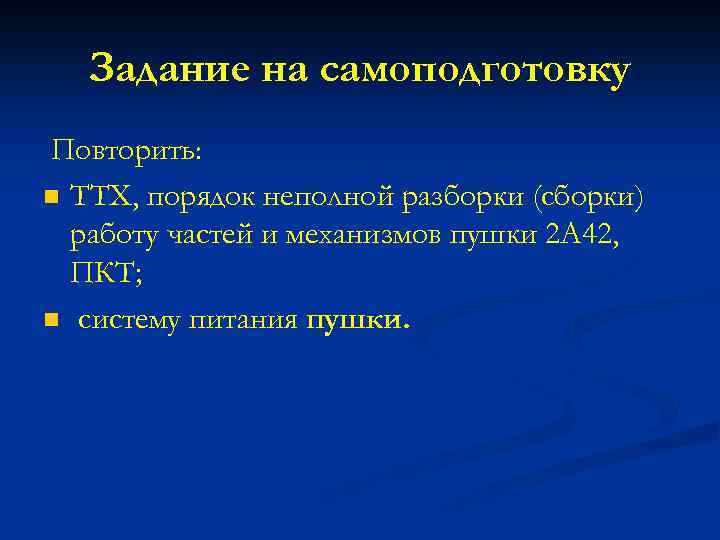

Задание на самоподготовку Повторить: n ТТХ, порядок неполной разборки (сборки) работу частей и механизмов пушки 2 А 42, ПКТ; n систему питания пушки.
