Военная кафедра Каз НТУ им К Сатпаева Цикл

Военная кафедра Каз. НТУ им. К. Сатпаева Цикл противовоздушной обороны 1

Устройство и боевое применение РЛС ТЕМА 7 СИСТЕМА ЗАЩИТЫ РЛС ОТ ПОМЕХ

Устройство и боевое применение РЛС ЗАНЯТИЕ 1 ОБЩИЕ СВЕДЕНИЯ ОБ АППАРАТУРЕ ЗАЩИТЫ РЛС ОТ ПОМЕХ

Устройство и боевое применение РЛС Учебные вопросы 1. Назначение и технические характеристики аппаратуры защиты от помех 2. Состав и схема взаимодействия аппаратуры защиты от помех 3. Структурная схема аппаратуры защиты от помех

Устройство и боевое применение РЛС Слайд № 5 I-Й УЧЕБНЫЙ ВОПРОС НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТУРЫ ЗАЩИТЫ ОТ ПОМЕХ

Устройство и боевое применение РЛС Слайд № 6 Назначение: • Система защиты от помех предназначена для подавления (компенсации) пассивных помех, создаваемых отражениями от местных предметов и дипольных отражателей, а также несинхронных импульсных помех, создаваемых соседними РЛС или другими источниками импульсного излучения, запуск которых не синхронизирован с запуском защищаемой РЛС.

Устройство и боевое применение РЛС Технические характеристики Слайд № 7 • Эффективность защиты от пассивных помех – 1. . . 2 пачки стандартных диполей на 100 м пути скорости помехопостановщика не более 1800 км/ч. • Коэффициент подавления несинхронных импульсных помех (НИП) Книп > 10

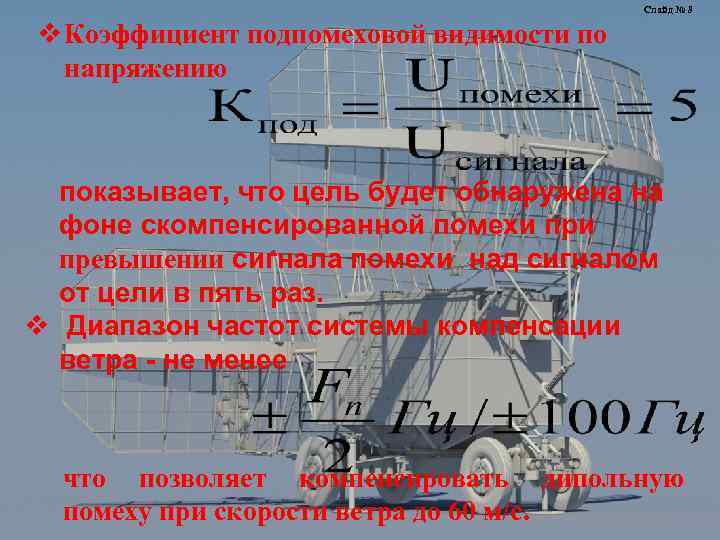

Слайд № 8 v Коэффициент подпомеховой видимости по напряжению показывает, что цель будет обнаружена на фоне скомпенсированной помехи превышении сигнала помехи над сигналом от цели в пять раз. v Диапазон частот системы компенсации ветра - не менее что позволяет компенсировать дипольную помеху при скорости ветра до 60 м/с.

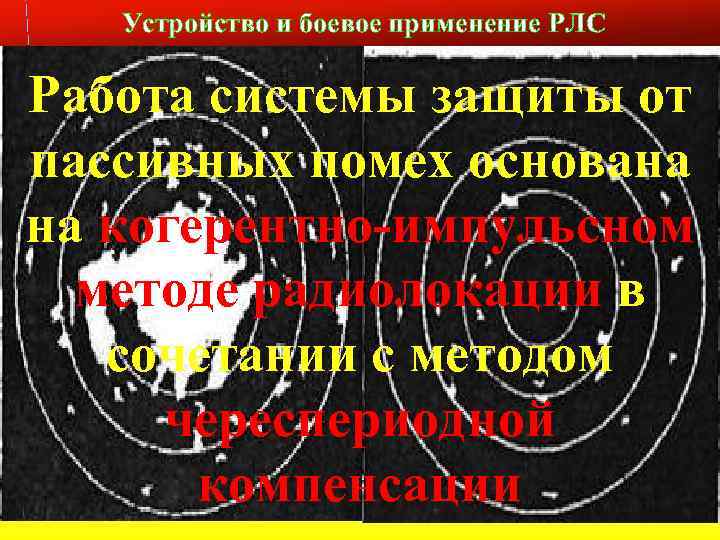

Устройство и боевое применение РЛС Слайд № 9 Работа системы защиты от пассивных помех основана на когерентно-импульсном методе радиолокации в сочетании с методом череспериодной компенсации

Устройство и боевое применение РЛС Слайд № 9 Когерентно-импульсный метод основан на использовании изменения фазы сигналов (от импульса к импульсу), отраженных от движущейся цели.

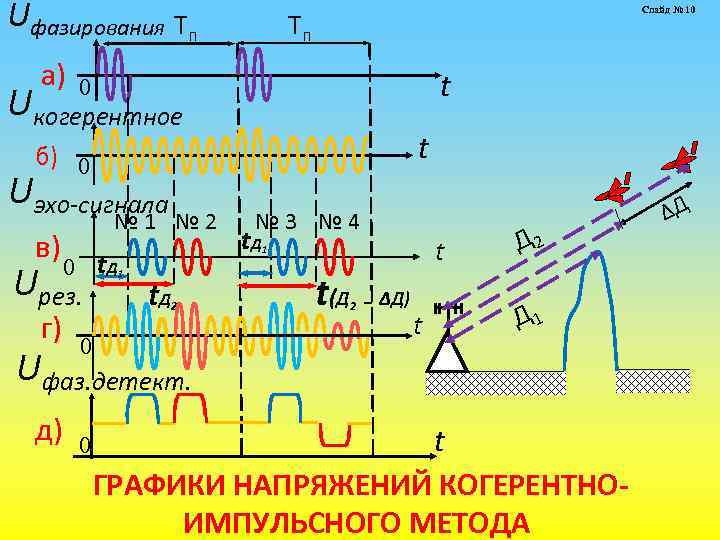

Uфазирования Тп а) Слайд № 10 Тп t 0 Uкогерентное t б) 0 Uэхо-сигнала в) № 1 № 2 0 t Д 1 Uрез. г) 0 t. Д 2 Uфаз. детект. д) 0 № 3 № 4 t. Д t 1 t (Д 2 ₋ ΔД) t Д 2 Д 1 t ГРАФИКИ НАПРЯЖЕНИЙ КОГЕРЕНТНОИМПУЛЬСНОГО МЕТОДА ΔД

Устройство и боевое применение РЛС Слайд № 11 где Fg – частота Допплера, Гц; - радиальная составляющая скорости движущейся цели, м/с; - длина рабочей волны РЛС, м.

Слайд № 12 «Слепой скоростью» называется такая скорость, при которой цель за время одного периода повторения проходит расстояние, равное половине длины волны n или кратное значению , где n – целое число). Если цель летит со слепой скоростью, то сдвиг по фазе от импульса к импульсу равен 360 о (или кратному этому значению n· 360 о, где n – целое число).

Устройство и боевое применение РЛС Слайд № 13 Слепая скорость определяется выражением где Fn – частота повторения зондирующих импульсов РЛС.

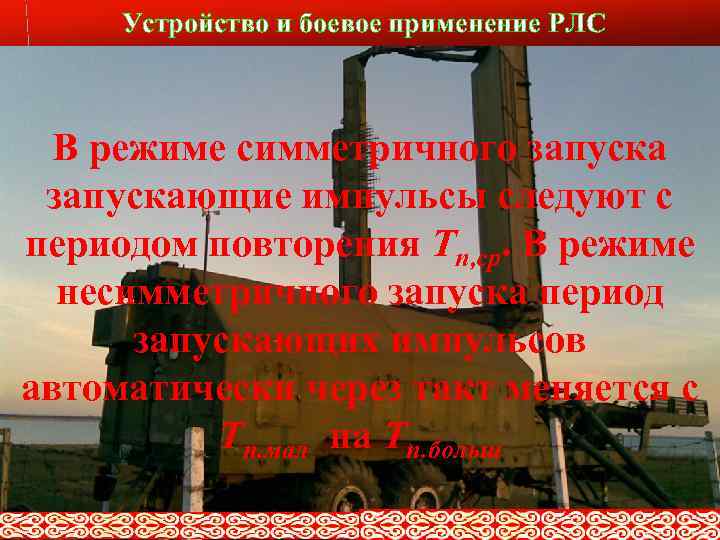

Устройство и боевое применение РЛС Слайд № 9 В режиме симметричного запускающие импульсы следуют с периодом повторения Тп, ср. В режиме несимметричного запуска период запускающих импульсов автоматически через такт меняется с Тп. мал на Тп. больш

Устройство и боевое применение РЛС Слайд № 15 Метод череспериодной компенсации позволяет подавить сигналы от пассивных помех и выделить сигналы от подвижных целей.

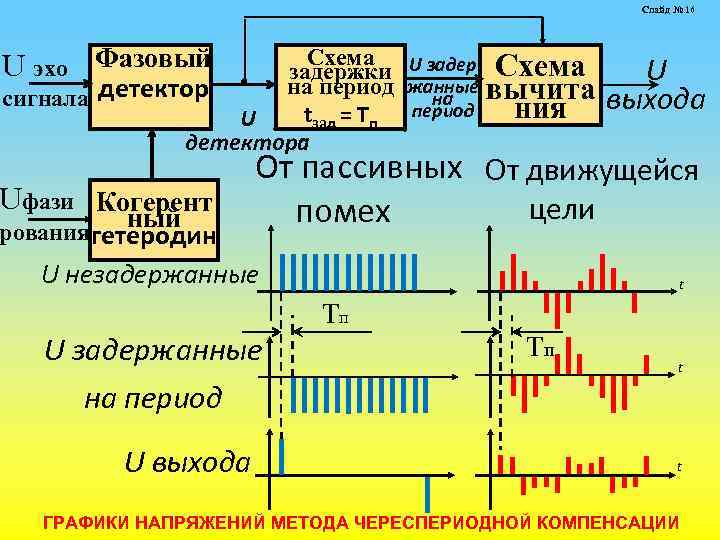

Слайд № 16 U эхо Фазовый Схема задержки U задер Схема на период жанные вычита на сигнала детектор период ния tзад = Тп U детектора Uфази Когерент ный рования гетеродин U выхода От пассивных От движущейся цели помех U незадержанные t Тп U задержанные Тп t на период U выхода t ГРАФИКИ НАПРЯЖЕНИЙ МЕТОДА ЧЕРЕСПЕРИОДНОЙ КОМПЕНСАЦИИ

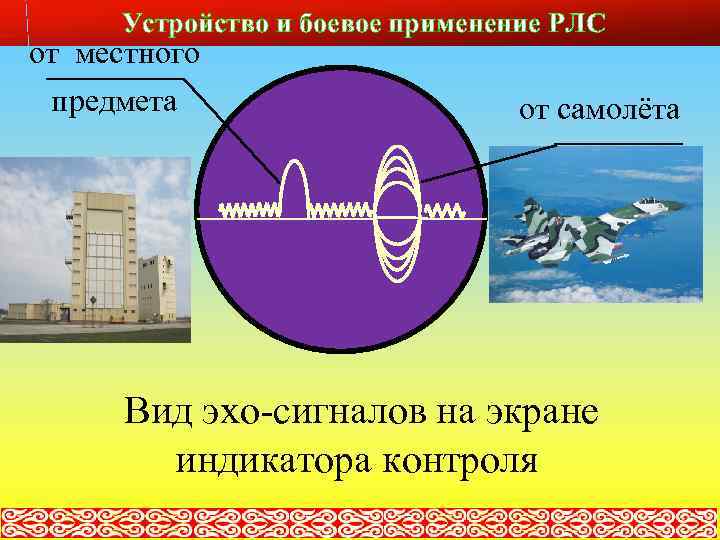

Устройство и боевое применение РЛС Слайд № 14 от местного предмета от самолёта Вид эхо-сигналов на экране индикатора контроля

Устройство и боевое применение РЛС Слайд № 17 Работа системы защиты от несинхронных помех основана на принципе выделения несинхронных импульсных помех с помощью вычитающего потенциалоскопа, а затем подавления этими сигналами в амплитудном канале сигналов несинхронных помех.

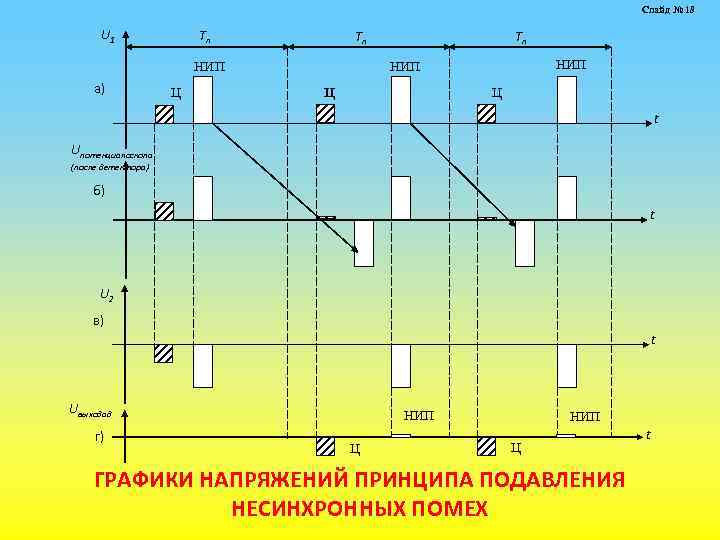

Слайд № 18 U 1 Тп Тп Ц НИП НИП а) Тп Ц Ц t Uпотенциалоскопа (после детектора) б) t U 2 в) t Uвыходад г) НИП Ц ГРАФИКИ НАПРЯЖЕНИЙ ПРИНЦИПА ПОДАВЛЕНИЯ НЕСИНХРОННЫХ ПОМЕХ t

Устройство и боевое применение РЛС Слайд № 9 Череспериодное вычитание в потенциалоскопе и последующее ограничение отрицательных импульсов позволяет из общей суммы входных сигналов выделить импульсы только несинхронной помехи. Выделенные импульсы несинхронной помехи подаются на схему компенсации, на которую также поступают все видеосигналы с амплитудного детектора. В схеме компенсации выделенные импульсы несинхронной помехи вычитаются из импульсов несинхронной помехи амплитудного детектора и компенсируют их, а эхо-сигналы станции проходят на индикаторы.

Устройство и боевое применение РЛС Слайд № 19 2 -Й УЧЕБНЫЙ ВОПРОС СОСТАВ И СХЕМА ВЗАИМОДЕЙСТВИЯ АППАРАТУРЫ ЗАЩИТЫ ОТ ПОМЕХ

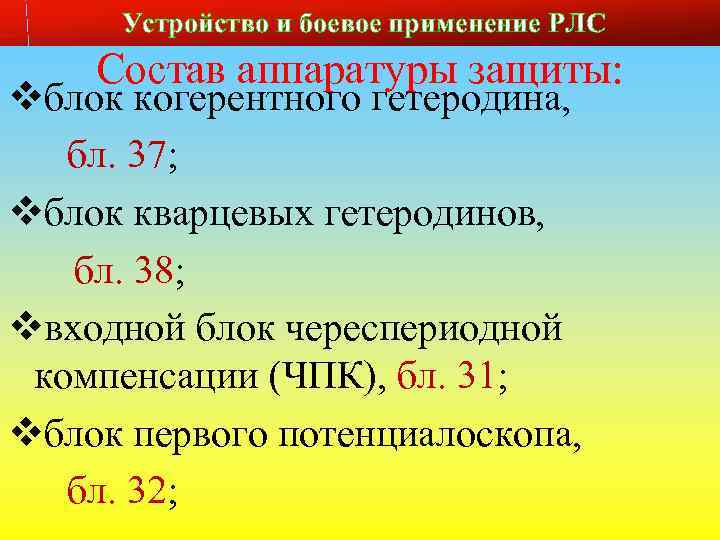

Устройство и боевое применение РЛС Состав аппаратуры защиты: vблок когерентного гетеродина, бл. 37; vблок кварцевых гетеродинов, бл. 38; vвходной блок череспериодной компенсации (ЧПК), бл. 31; vблок первого потенциалоскопа, бл. 32; Слайд № 20

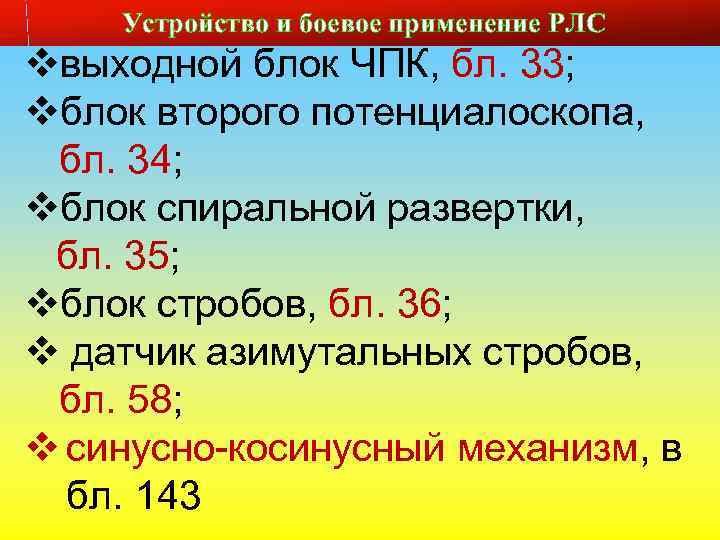

Устройство и боевое применение РЛС Слайд № 21 vвыходной блок ЧПК, бл. 33; vблок второго потенциалоскопа, бл. 34; vблок спиральной развертки, бл. 35; vблок стробов, бл. 36; v датчик азимутальных стробов, бл. 58; v синусно-косинусный механизм, в бл. 143

Устройство и боевое применение РЛС Слайд № 22 Когерентно-импульсный метод защиты от пассивных помех представляет собой сочетание когерентно-импульсного метода селекции подвижных целей с методом череспериодной компенсации помех.

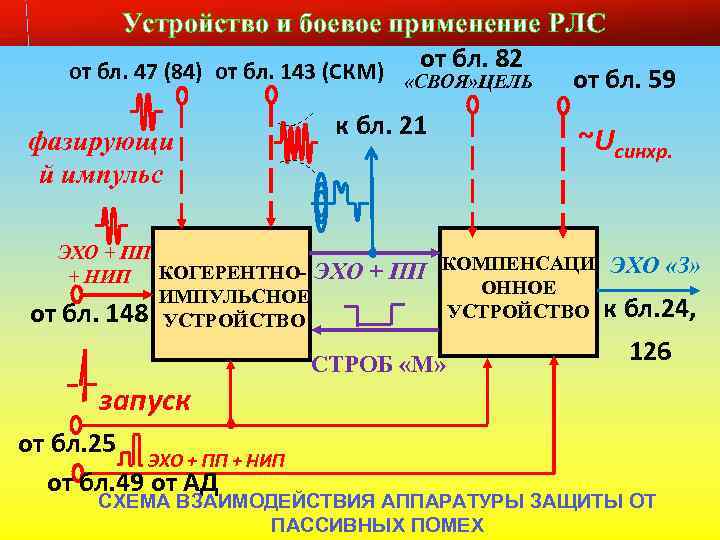

Слайд № 23 Устройство и боевое применение РЛС от бл. 82 от бл. 47 (84) от бл. 143 (СКМ) «СВОЯ» ЦЕЛЬ от бл. 59 фазирующи й импульс к бл. 21 ЭХО + ПП + НИП КОГЕРЕНТНО- ЭХО ИМПУЛЬСНОЕ от бл. 148 УСТРОЙСТВО ~Uсинхр. + ПП КОМПЕНСАЦИ ЭХО «З» СТРОБ «М» ОННОЕ УСТРОЙСТВО к бл. 24, 126 запуск от бл. 25 ЭХО + ПП + НИП от бл. 49 от АД СХЕМА ВЗАИМОДЕЙСТВИЯ АППАРАТУРЫ ЗАЩИТЫ ОТ ПАССИВНЫХ ПОМЕХ

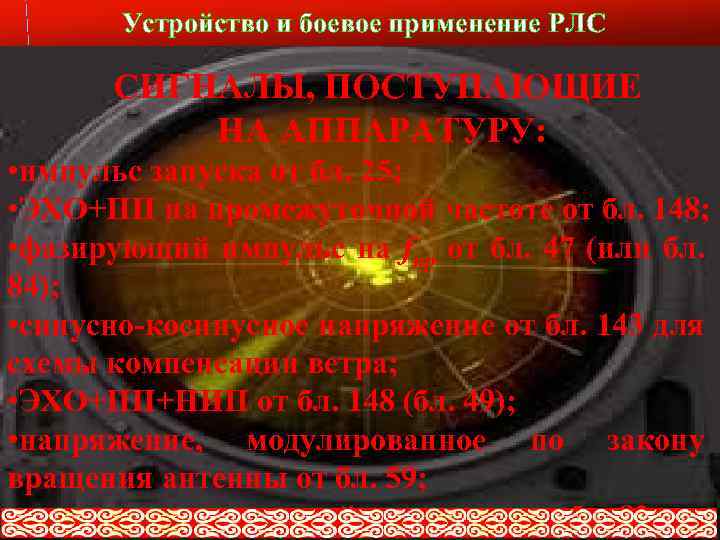

Устройство и боевое применение РЛС Слайд № 24 СИГНАЛЫ, ПОСТУПАЮЩИЕ НА АППАРАТУРУ: • импульс запуска от бл. 25; • ЭХО+ПП на промежуточной частоте от бл. 148; • фазирующий импульс на fпр от бл. 47 (или бл. 84); • синусно-косинусное напряжение от бл. 143 для схемы компенсации ветра; • ЭХО+ПП+НИП от бл. 148 (бл. 49); • напряжение, модулированное по закону вращения антенны от бл. 59; • сигналы «своих» целей от имитатора бл. 82.

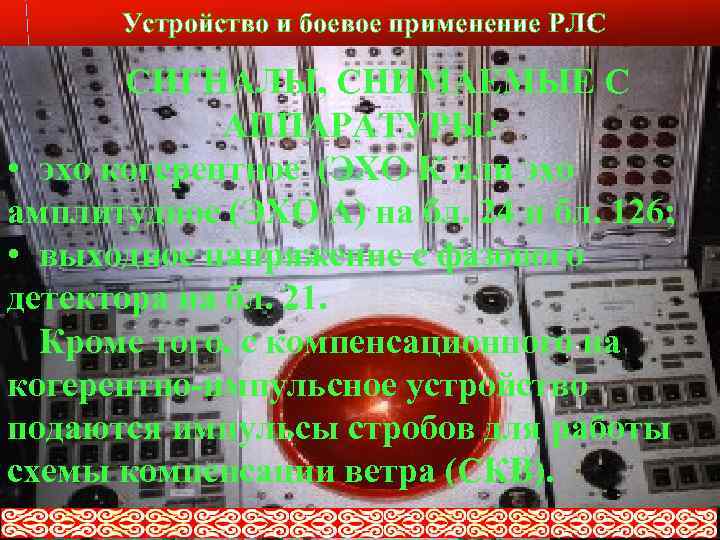

Устройство и боевое применение РЛС слайд № 25 СИГНАЛЫ, СНИМАЕМЫЕ С АППАРАТУРЫ: • эхо когерентное (ЭХО К или эхо амплитудное (ЭХО А) на бл. 24 и бл. 126; • выходное напряжение с фазового детектора на бл. 21. Кроме того, с компенсационного на когерентно-импульсное устройство подаются импульсы стробов для работы схемы компенсации ветра (СКВ).

Устройство и боевое применение РЛС 3 -Й УЧЕБНЫЙ ВОПРОС СТРУКТУРНАЯ СХЕМА АППАРАТУРЫ ЗАЩИТЫ ОТ ПОМЕХ Слайд № 26

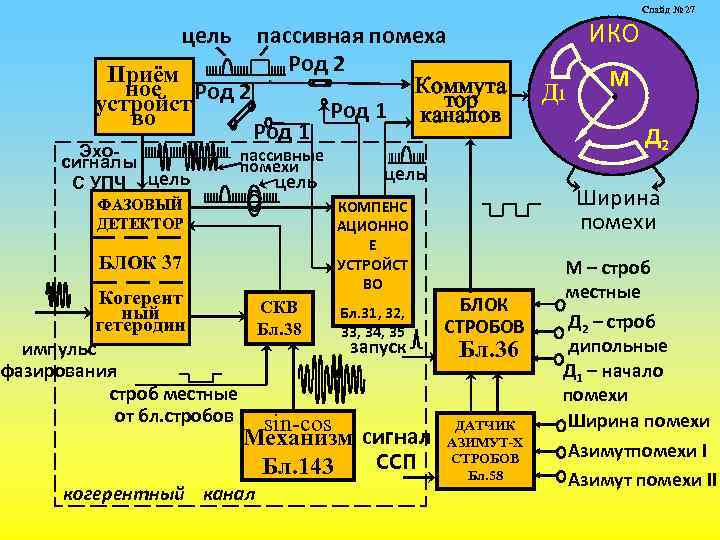

Слайд № 27 пассивная помеха Род 2 Приём Коммута ное Род 2 тор устройст Род 1 каналов во Род 1 ИКО цель Эхосигналы С УПЧ цель пассивные помехи цель ФАЗОВЫЙ ДЕТЕКТОР цель КОМПЕНС АЦИОННО Е УСТРОЙСТ ВО БЛОК 37 Когерент СКВ Бл. 31, 32, ный гетеродин Бл. 38 33, 34, 35 запуск импульс фазирования строб местные от бл. стробов sin-cos Механизм сигнал ССП Бл. 143 когерентный канал Д 1 М Д 2 Ширина помехи БЛОК СТРОБОВ Бл. 36 ДАТЧИК АЗИМУТ-Х СТРОБОВ Бл. 58 М – строб местные Д 2 – строб дипольные Д 1 – начало помехи Ширина помехи Азимутпомехи I Азимут помехи II

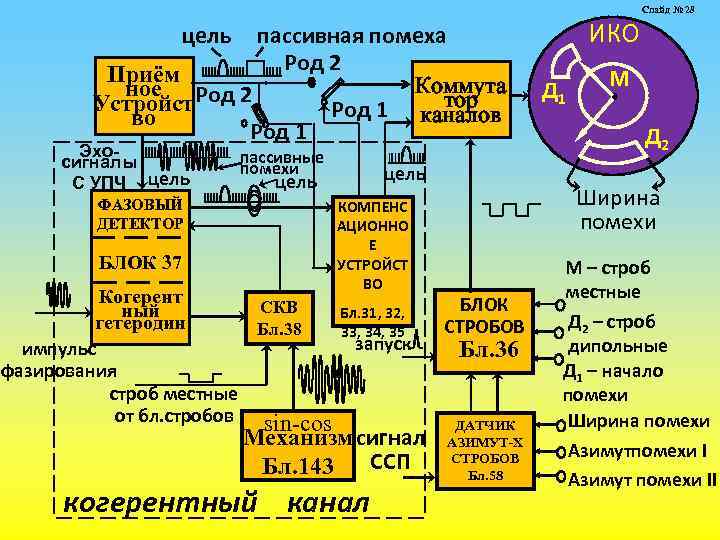

пассивная помеха Род 2 Приём Коммута ное Род 2 тор Устройст Род 1 каналов во Род 1 ИКО цель Эхосигналы С УПЧ цель пассивные помехи цель ФАЗОВЫЙ ДЕТЕКТОР БЛОК 37 Когерент СКВ ный гетеродин Бл. 38 импульс фазирования строб местные от бл. стробов sin-cos КОМПЕНС АЦИОННО Е УСТРОЙСТ ВО Бл. 31, 32, 33, 34, 35 запуск Механизм сигнал ССП Бл. 143 когерентный канал Д 1 Слайд № 28 М Д 2 Ширина помехи БЛОК СТРОБОВ Бл. 36 ДАТЧИК АЗИМУТ-Х СТРОБОВ Бл. 58 М – строб местные Д 2 – строб дипольные Д 1 – начало помехи Ширина помехи Азимутпомехи I Азимут помехи II

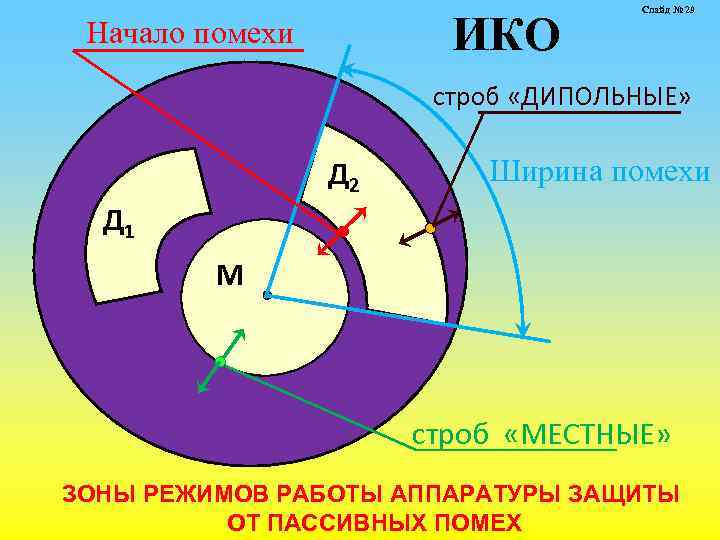

ИКО Начало помехи Слайд № 29 строб «ДИПОЛЬНЫЕ» Д 2 Ширина помехи Д 1 М строб «МЕСТНЫЕ» ЗОНЫ РЕЖИМОВ РАБОТЫ АППАРАТУРЫ ЗАЩИТЫ ОТ ПАССИВНЫХ ПОМЕХ

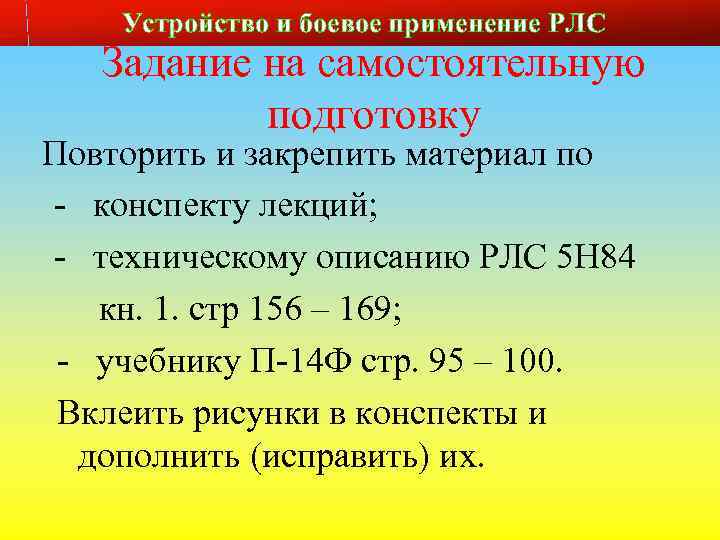

Устройство и боевое применение РЛС Задание на самостоятельную подготовку Повторить и закрепить материал по - конспекту лекций; - техническому описанию РЛС 5 Н 84 кн. 1. стр 156 – 169; - учебнику П-14 Ф стр. 95 – 100. Вклеить рисунки в конспекты и дополнить (исправить) их.

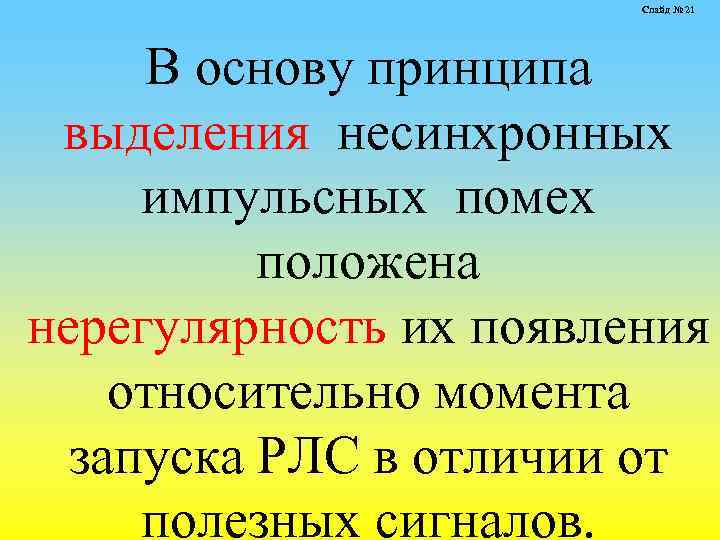

Слайд № 21 В основу принципа выделения несинхронных импульсных помех положена нерегулярность их появления относительно момента запуска РЛС в отличии от полезных сигналов.

Uсинхр. Слайд № 31 Симметричный запуск t Тп 1 Тп 2 Тп 1 = Тп 2 Несимметричный запуск t Тп 1 Тп 2 Тп 1 ≠ Тп 2

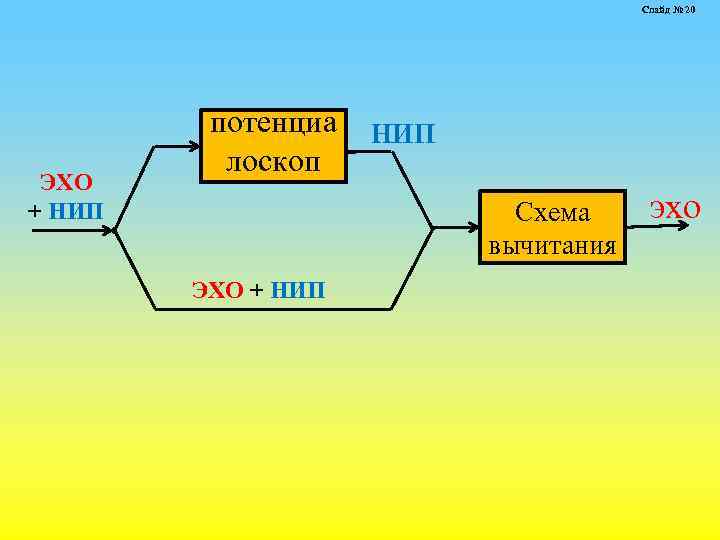

Слайд № 20 ЭХО + НИП потенциа лоскоп НИП Схема вычитания ЭХО + НИП эхо

Устройство и боевое применение РЛС Слайд № 9

U 1 а) Тп Ц Тп НИП t. Д 1 Тп НИП Ц Слайд № 22 Ц НИП t t. Д 3 t. Д 2 б) t Uпот U 2 в) Uвыхода г) t Ц Ц НИП t

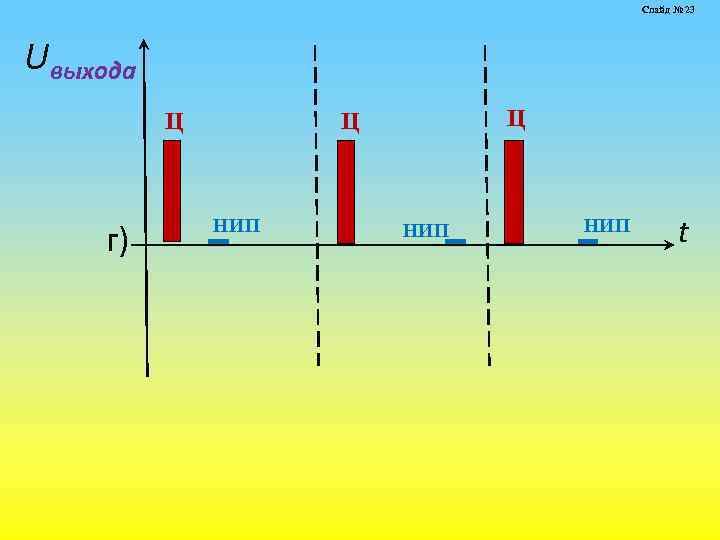

Слайд № 23 Uвыхода Ц г) Ц Ц НИП НИП t
