ВОЕННАЯ КАФЕДРА Групповое упражнение Тема 3 Технические

ВОЕННАЯ КАФЕДРА

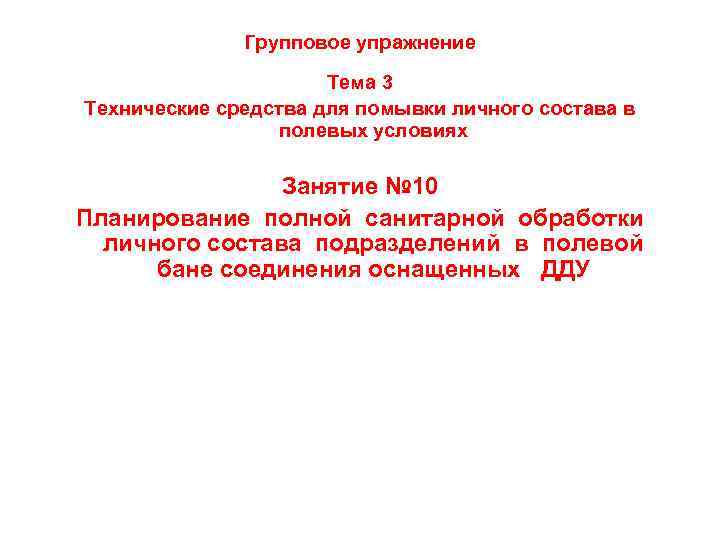

Групповое упражнение Тема 3 Технические средства для помывки личного состава в полевых условиях Занятие № 10 Планирование полной санитарной обработки личного состава подразделений в полевой бане соединения оснащенных ДДУ

Общая тактическая обстановка «Западные» в составе 156 мпд, 127 мд занимали оборону по рубежу Сосновый бор, Котлы, Бегуницы, Кикерино, Осьмино, Ляды. С целью ликвидации угрозы своего окружения, возникшей в результате ударов двух группировок «северных» из района Сосновый бор и Толмачёво в общем направлении на Кингисеп, «западные» в период с 1 по 5 марта отошли на рубеж Нарвский выступ, Большая боровня, Савиновщина, Патреева гора, Пантелейново, Малышева гора, Ляды, ликвидировали выступ на Ижорской возвышенности, спрямили линию фронта, тем самым значительно увеличили тактическую плотность своих войск на новом рубеже, что позволило им организовать активную оборону. Командир 45 мсд «северных» 2 марта получил приказ на преследование отходящего противника, которое организовал 3 марта силами 114 тп, 217 и 316 мсп в первом эшелоне, 423 сап и 534 зрп во втором эшелоне. Полкам первого эшелона «северных» своими огневыми средствами нанести поражение оторвавшемуся противнику не удалось.

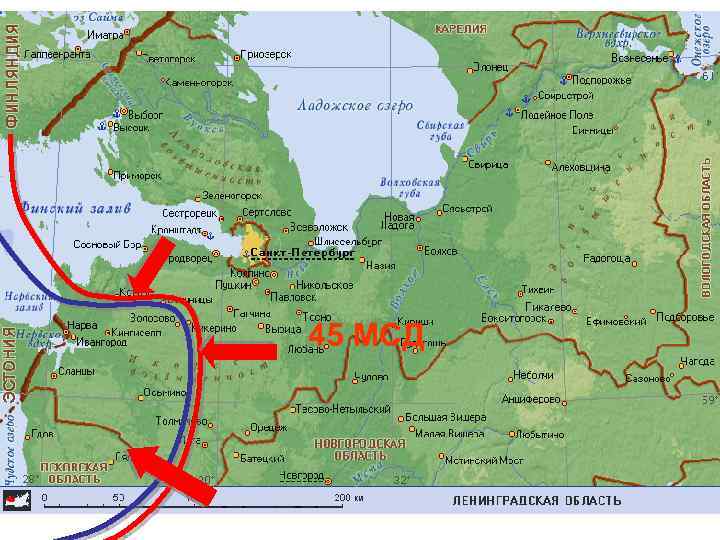

45 МСД

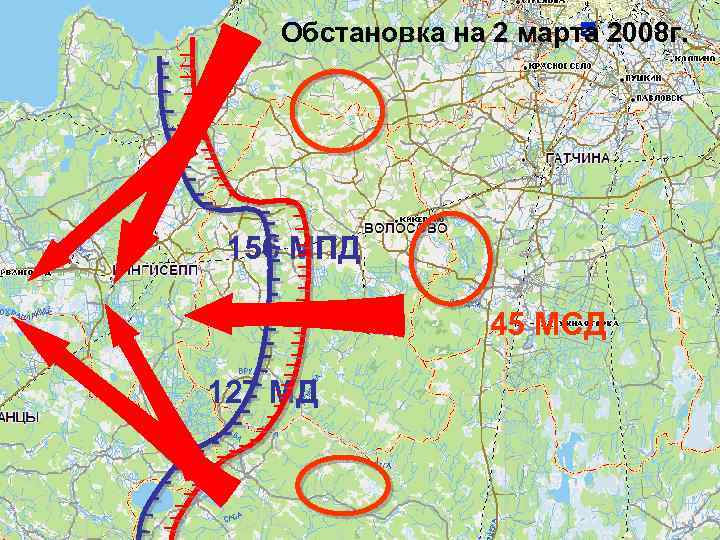

Обстановка на 2 марта 2008 г. 156 МПД 45 МСД 127 МД

Обстановка на 7 марта 2008 г. 156 МПД 127 МД 45 МСД

Обстановка на 8 марта 2008 г. 156 МПД 114 тп 127 МД 423 сап 217 мсп 534 зрп 45 МСД 316 мсп

Обстановка на 15 час. 00 мин. 11 марта 2008 г. 114 тп 423 сап 156 МПД 217 мсп 534 зрп 127 МД 1 взв. разведроты 316 мсп спецотряд

Обстановка на 15 час. 00 мин. 11 марта 2008 г. 114 тп 423 сап 156 МПД 217 мсп сад н 3 мсб 1, 2, 3 ПСО 127 МД садн Штаб 316 мсп тб 2 мсб 1 мсб 534 зрп здн птбатр

Обстановка на 11 час. 00 мин. 12 марта 2008 г. 3 мсб 1 ПСО 2 ПСО ЛОСЕВА ГОРА 3 ПСО здн тб сад н 2 мсб сад н 1 мсб птбатр 316 мсп Штаб

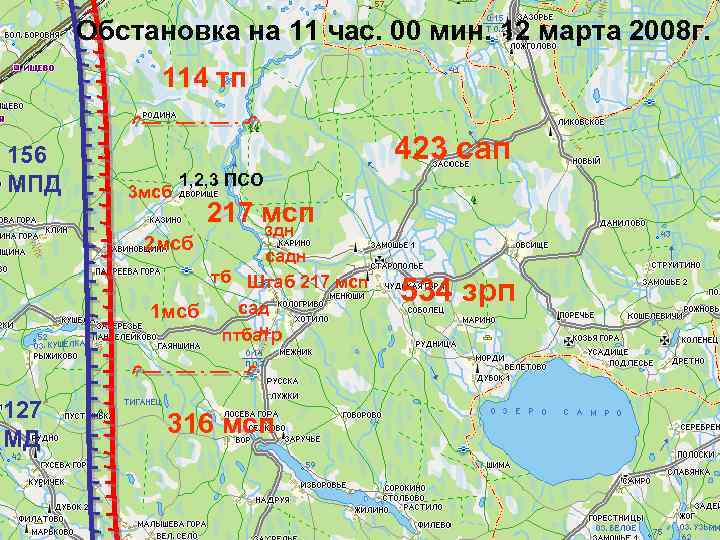

Обстановка на 11 час. 00 мин. 12 марта 2008 г. 114 тп 156 МПД 423 сап 3 мсб 1, 2, 3 ПСО 2 мсб 217 мсп здн садн тб Штаб 217 мсп сад 1 мсб н птбатр 127 МД 316 мсп 534 зрп

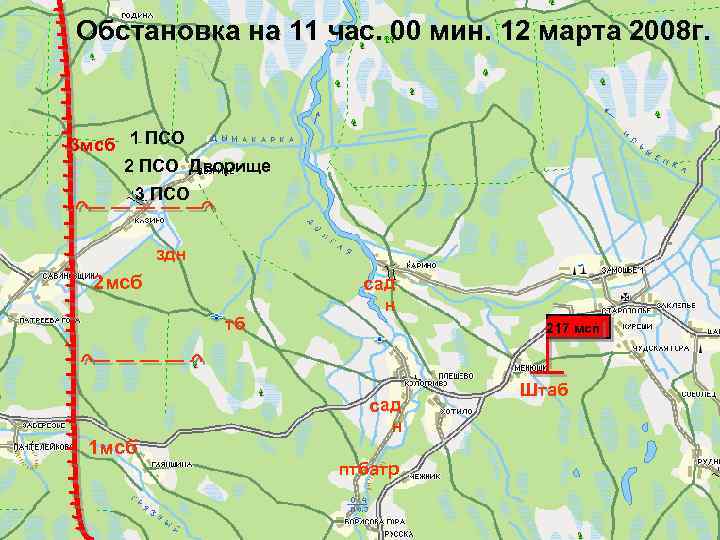

Обстановка на 11 час. 00 мин. 12 марта 2008 г. 3 мсб 1 ПСО 2 ПСО Дворище 3 ПСО здн 2 мсб тб 1 мсб сад н 217 мсп сад н птбатр Штаб

Обстановка на 11 час. 00 мин. 12 марта 2008 г. 3 тб 156 МПД 114 тп сад н здн 2 тб Штаб 114 тп садн 1 т б 127 МД 423 сап 217 мсп 316 мсп 534 зрп

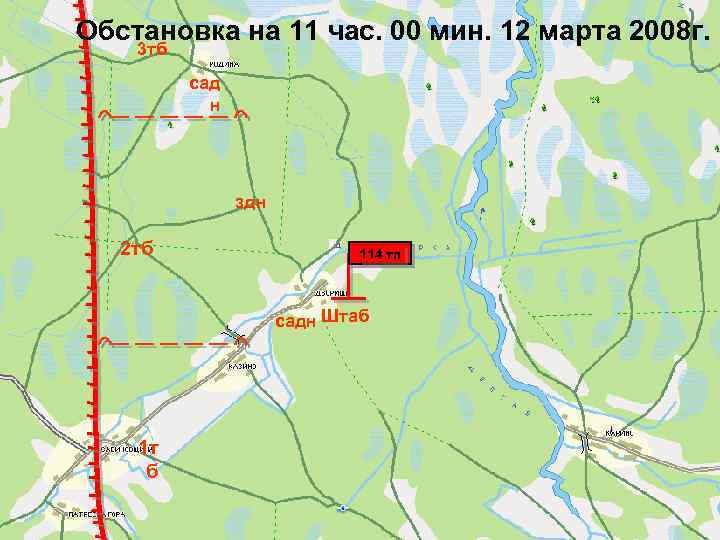

Обстановка на 11 час. 00 мин. 12 марта 2008 г. 3 тб сад н здн 2 тб 114 тп садн Штаб 1 т б

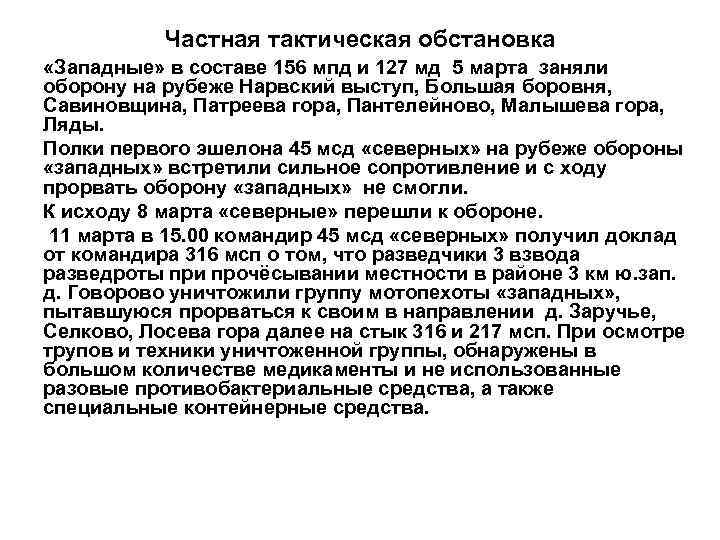

Частная тактическая обстановка «Западные» в составе 156 мпд и 127 мд 5 марта заняли оборону на рубеже Нарвский выступ, Большая боровня, Савиновщина, Патреева гора, Пантелейново, Малышева гора, Ляды. Полки первого эшелона 45 мсд «северных» на рубеже обороны «западных» встретили сильное сопротивление и с ходу прорвать оборону «западных» не смогли. К исходу 8 марта «северные» перешли к обороне. 11 марта в 15. 00 командир 45 мсд «северных» получил доклад от командира 316 мсп о том, что разведчики 3 взвода разведроты при прочёсывании местности в районе 3 км ю. зап. д. Говорово уничтожили группу мотопехоты «западных» , пытавшуюся прорваться к своим в направлении д. Заручье, Селково, Лосева гора далее на стык 316 и 217 мсп. При осмотре трупов и техники уничтоженной группы, обнаружены в большом количестве медикаменты и не использованные разовые противобактериальные средства, а также специальные контейнерные средства.

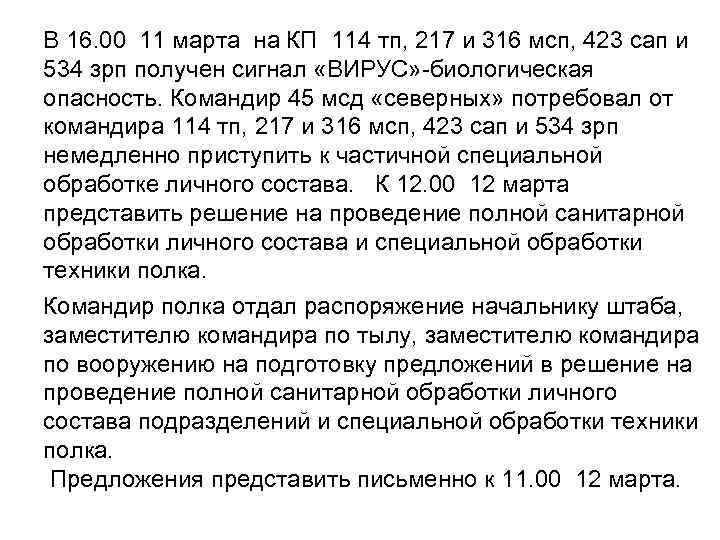

В 16. 00 11 марта на КП 114 тп, 217 и 316 мсп, 423 сап и 534 зрп получен сигнал «ВИРУС» -биологическая опасность. Командир 45 мсд «северных» потребовал от командира 114 тп, 217 и 316 мсп, 423 сап и 534 зрп немедленно приступить к частичной специальной обработке личного состава. К 12. 00 12 марта представить решение на проведение полной санитарной обработки личного состава и специальной обработки техники полка. Командир полка отдал распоряжение начальнику штаба, заместителю командира по тылу, заместителю командира по вооружению на подготовку предложений в решение на проведение полной санитарной обработки личного состава подразделений и специальной обработки техники полка. Предложения представить письменно к 11. 00 12 марта.

Заместитель командира полка по тылу поставил задачу начальнику вещевой службы на подготовку к 11. 00 12 марта предложений по проведению полной санитарной обработки личного состава подразделений полка. Вариант предложений начальника вещевой службы:

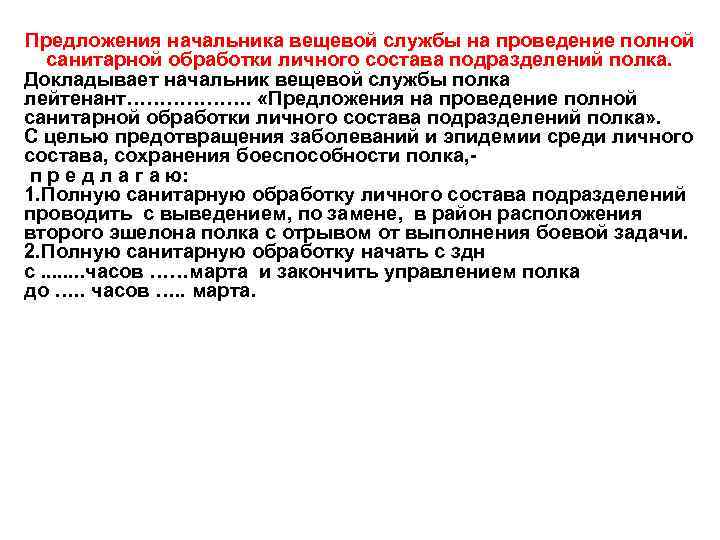

Предложения начальника вещевой службы на проведение полной санитарной обработки личного состава подразделений полка. Докладывает начальник вещевой службы полка лейтенант………………. «Предложения на проведение полной санитарной обработки личного состава подразделений полка» . С целью предотвращения заболеваний и эпидемии среди личного состава, сохранения боеспособности полка, п р е д л а г а ю: 1. Полную санитарную обработку личного состава подразделений проводить с выведением, по замене, в район расположения второго эшелона полка с отрывом от выполнения боевой задачи. 2. Полную санитарную обработку начать с здн с. . . . часов ……марта и закончить управлением полка до …. . часов …. . марта.

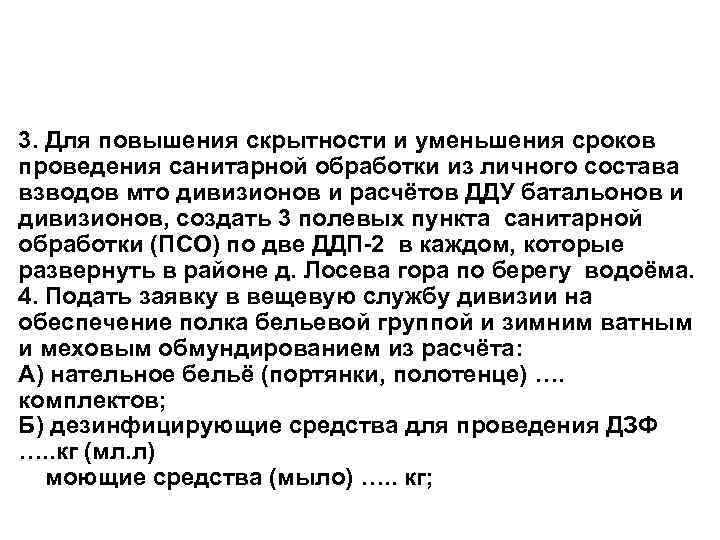

3. Для повышения скрытности и уменьшения сроков проведения санитарной обработки из личного состава взводов мто дивизионов и расчётов ДДУ батальонов и дивизионов, создать 3 полевых пункта санитарной обработки (ПСО) по две ДДП-2 в каждом, которые развернуть в районе д. Лосева гора по берегу водоёма. 4. Подать заявку в вещевую службу дивизии на обеспечение полка бельевой группой и зимним ватным и меховым обмундированием из расчёта: А) нательное бельё (портянки, полотенце) …. комплектов; Б) дезинфицирующие средства для проведения ДЗФ …. . кг (мл. л) моющие средства (мыло) …. . кг;

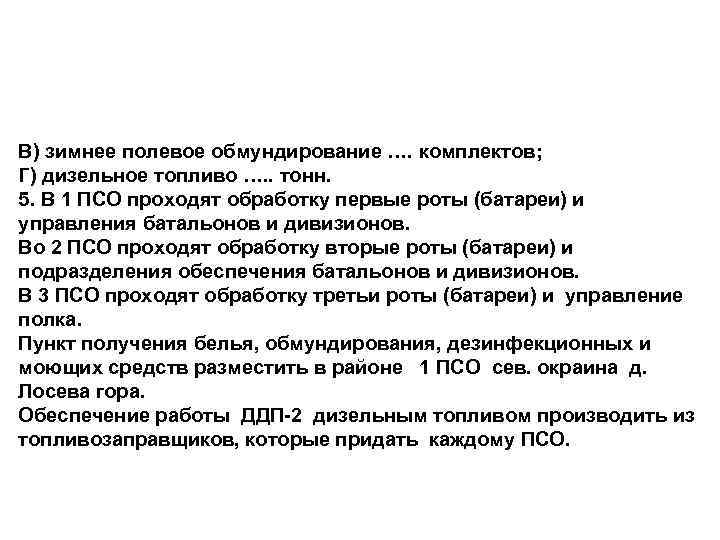

В) зимнее полевое обмундирование …. комплектов; Г) дизельное топливо …. . тонн. 5. В 1 ПСО проходят обработку первые роты (батареи) и управления батальонов и дивизионов. Во 2 ПСО проходят обработку вторые роты (батареи) и подразделения обеспечения батальонов и дивизионов. В 3 ПСО проходят обработку третьи роты (батареи) и управление полка. Пункт получения белья, обмундирования, дезинфекционных и моющих средств разместить в районе 1 ПСО сев. окраина д. Лосева гора. Обеспечение работы ДДП-2 дизельным топливом производить из топливозаправщиков, которые придать каждому ПСО.

6. График прохождения специальной обработки личным составом: здн с …. часов …марта до…. часов …марта; тб с …. часов …марта до…. часов …марта; садн с …. часов …марта до…. часов …марта; птбатр с …. часов …марта до…. часов …марта; 3 мсб с …. часов …марта до…. часов… марта; 2 мсб с …. часов …марта до…. часов …марта; 1 мсб с …. часов …марта до…. часов …марта; управление полка с …. часов …марта до…. часов …марта. Подразделениям первого эшелона прибывать в район ПСО после замены. 7. После проведения полной специальной обработки расчёты и ДДП-2 вернуть в свои подразделения.

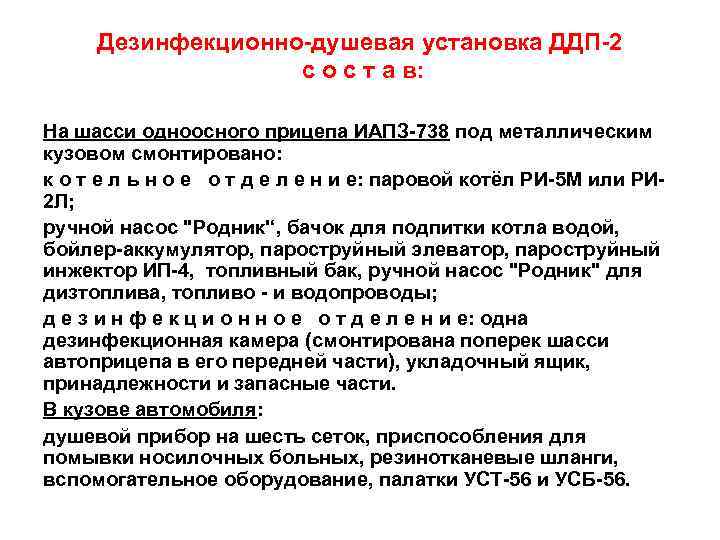

Дезинфекционно-душевая установка ДДП-2 с о с т а в: На шасси одноосного прицепа ИАПЗ-738 под металлическим кузовом смонтировано: к о т е л ь н о е о т д е л е н и е: паровой котёл РИ-5 М или РИ 2 Л; ручной насос "Родник'‘, бачок для подпитки котла водой, бойлер-аккумулятор, пароструйный элеватор, пароструйный инжектор ИП-4, топливный бак, ручной насос "Родник" для дизтоплива, топливо - и водопроводы; д е з и н ф е к ц и о н н о е о т д е л е н и е: одна дезинфекционная камера (смонтирована поперек шасси автоприцепа в его передней части), укладочный ящик, принадлежности и запасные части. В кузове автомобиля: душевой прибор на шесть сеток, приспособления для помывки носилочных больных, резинотканевые шланги, вспомогательное оборудование, палатки УСТ-56 и УСБ-56.

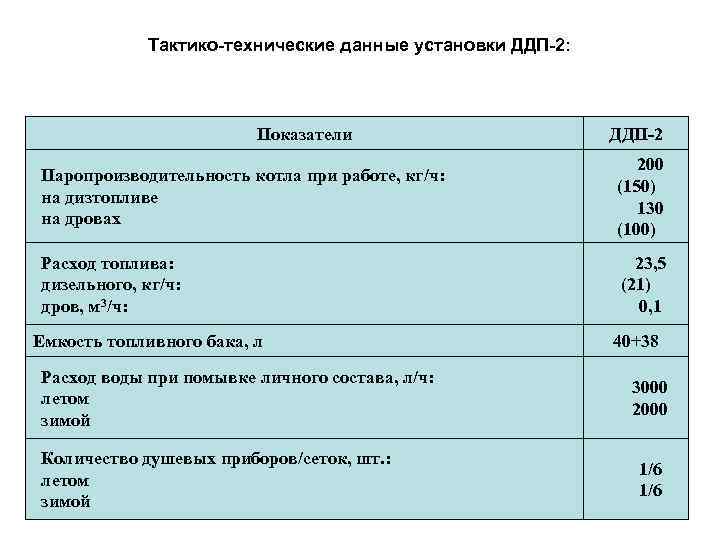

Тактико-технические данные установки ДДП-2: Показатели ДДП-2 Паропроизводительность котла при работе, кг/ч: на дизтопливе на дровах 200 (150) 130 (100) Расход топлива: дизельного, кг/ч: дров, м 3/ч: 23, 5 (21) 0, 1 Емкость топливного бака, л Расход воды при помывке личного состава, л/ч: летом зимой Количество душевых приборов/сеток, шт. : летом зимой 40+38 3000 2000 1/6

Количество дезкамер, шт. Объем дезкамеры, м 3 Удаление установки от водоисточника, м 1 2. 0 8 Масса в походном положении, кг: 2930 Время развертывания установок до начала работы, мин: летом зимой 30 40 45 60 Время свертывания, мин. 30 Обслуживающий персонал, чел. 2 Площадка для развертывания установки, м. 30

Возможности дезинфекционно-душевой установки ДДП-2 специальной обработке личного состава и обмундирования: по в/г № п/п Вид обработки 1 Летом Зимой Гигиеническая помывка личного состава без обработки обмундирования, чел/ч 48 48 2 Помывка личного состава и хлопчатобумажного обмундирования, чел/ч 48 48 3 Помывка личного состава, дезинфекция их хлопчатобумажного обмундирования, зараженного вегетативными формами микробов, чел/ч 32 22 дезинсекция 4 Помывка личного состава, дезинфекция их хлопчатобумажного обмундирования, зараженного спорообразующими формами микробов, чел/ч 5 Дезинсекция хлопчатобумажного обмундирования без помывки личного состава, компл/ч 75 45 6 Дезинфекция хлопчатобумажного обмундирования без помывки личного состава, компл/ч: -зараженного вегетативными формами микробов -зараженного спорообразующими формами микробов 32 13 22 9

Пропускная способность дезинфекционно-душевых установок Индексы установок № пп Вид обработки ДДА-53 ДДА-66 ДДА-2 ДДП-2 летом зимой 1 Гигиеническое мытье людей 96 88 56 56 144 96 48 36 2 Мытье людей и дезинсекция обмундирования 96 66 56 56 144 80 48 24 3 Мытье людей и дезинфекция их обмундирования, зараженного вегетативными формами микробов 72 66 40 28 96 72 32 22 4 Дезинфекция обмундирования, зараженного вегетативными формами микробов, без мытья людей, комп. 128 72 80 44 160 96 64 36 5 Дезинфекция обмундирования зараженного спорообразу 64 36 40 22 80 48 32 18 6 Дезинсекция обмундирования без мытья людей, комп 154 90 120 66 180 120 77 45

Организационно-штатная структура 114 тп (учебная) тп командование 6 штаб 20 1596 медр 75 тб упр-е тр садн 9 150 упр-е сабатр 4 42 упр-е 9 221 упр-е вуна 9 174 зрабатр упр-е - вуна УБКП - - тв здн - зрав огнв - ЗСУ "Т" – 2 ед. рр - 3 3 всв зрбатр 3 - зрв огнв воб 11 рсв - - вто 5 УБКП 27 вупр мп воб - - - БМ "С-10" – 3 ед. зрбатр мп УБКП иср - - зрв огнв - ПЗРК "И" – 3 ед. зро вупр воб - врхр - - ремр мп - комв рмо оркестр комв - -

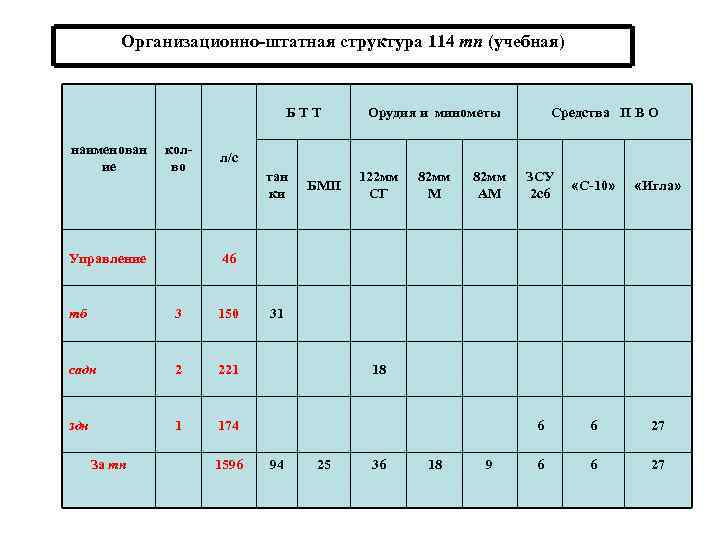

Организационно-штатная структура 114 тп (учебная) БТТ наименован ие колво Управление Орудия и минометы л/с тан ки 122 мм СГ 82 мм М 82 мм АМ ЗСУ 2 с6 «С-10» «Игла» 6 БМП 6 27 6 6 27 46 тб 3 150 садн 2 221 здн 1 174 За тп Средства П В О 1596 31 18 94 25 36 18 9

Организационно-штатная структура 217 мсп на БМП (учебная) мсп командование 6 тб садн упр-е 9 178 тр 20 сабатр 4 9 зрабат р - огнв 3 3 - всв вто 5 воб 11 вупр 27 воб - мср 101 мсв минбатр 64 упр-е 5 зро - ПЗРК "И" – 3 ед. воб - 12 - - вупр упр-е 464 иср УБКП зрв огнв мсб - - БМ "С-10" – 3 ед. - мп - рсв - зрбатр мп - рр УБКП зрв огнв ремр - рмо - мп медр упр-е 75 11 вуна - упр-е врхр мсо - БМП – 1 ед. - в/упр минв - 82 -мм М 2 Б 14 – 3 ед. всв грв 16 минв - 82 -мм АМ 2 Б 9 – 3 ед. - АГС-17 – 6 ед. медв воб 26 32 5 - БМ ПТУР – 3 ед. - ЗСУ "Т" – 2 ед. - 3 упр-е огнв УБКП зрбатр 3 63 9 - зрав огнв птбатр упр-е 174 упр-е - тв здн упр-е 221 упр-е 42 штаб 2584 комв - 11 оркестр -

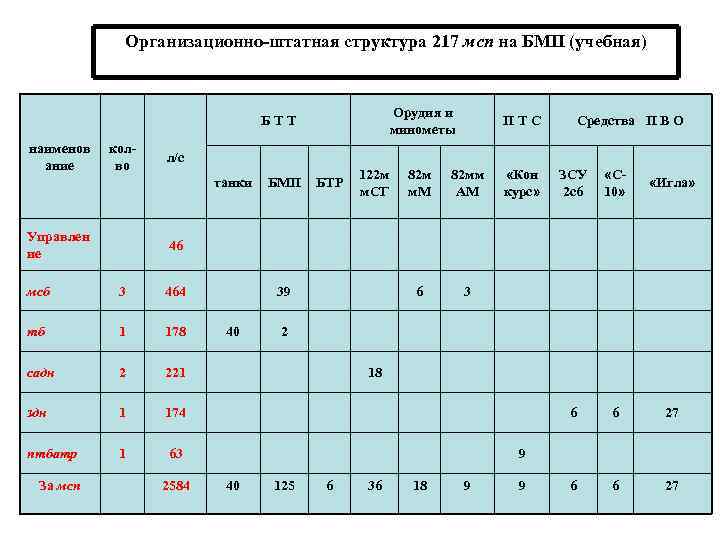

Организационно-штатная структура 217 мсп на БМП (учебная) Орудия и минометы БТТ наименов ание колво 122 м м. СГ 82 м м. М 82 мм АМ 6 БТР «Кон курс» ЗСУ 2 с6 «С 10» «Игла» 6 БМП 6 27 6 6 27 3 46 мсб 3 464 тб 1 178 садн 2 221 здн 1 174 птбатр 1 63 За мсп Средства П В О л/с танки Управлен ие ПТС 2584 39 40 2 18 9 40 125 6 36 18 9 9

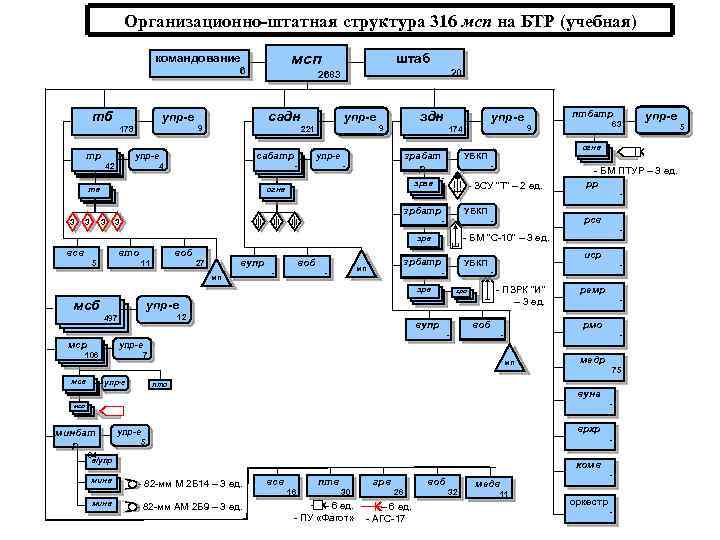

Организационно-штатная структура 316 мсп на БТР (учебная) мсп командование 6 тб тр садн 9 сабатр 4 9 зрабат р - зрав огнв 3 3 - ЗСУ "Т" – 2 ед. УБКП всв вто 5 воб 11 вупр 27 мп воб - - 12 - ПЗРК "И" – 3 ед. зро вупр ремр - рмо воб - мср - - - упр-е 497 - иср УБКП зрв огнв мсб - - БМ "С-10" – 3 ед. зрбатр мп - БМ ПТУР – 3 ед. рр рсв - зрв огнв - - упр-е 7 106 мсв упр-е мп медр 75 пто вуна - мсо минбат р врхр упр-е - 5 64 в/упр минв комв - 82 -мм М 2 Б 14 – 3 ед. - 82 -мм АМ 2 Б 9 – 3 ед. всв птв 16 грв 30 – 6 ед. - ПУ «Фагот» воб 26 – 6 ед. - АГС-17 32 упр-е огнв - - - 3 63 9 УБКП зрбатр 3 птбатр упр-е 174 упр-е - тв здн упр-е 221 упр-е 42 20 2683 упр-е 178 штаб - медв 11 оркестр - 5

Организационно-штатная структура 316 мсп на БТР (учебная) БТТ наименов ание колво Управле ние л/с Орудия и минометы ПТС БМП 122 м м. СГ «Конк урс» БТР 82 мм М 82 мм АМ 6 ЗС У 2 с 6 «С 10» «Игла» 6 танк и 6 27 6 6 27 3 46 мсб 3 497 тб 1 178 садн 2 221 здн 1 174 птбатр 1 63 За мсп Средства П В О 2683 39 40 2 18 9 40 2 125 36 18 9 9

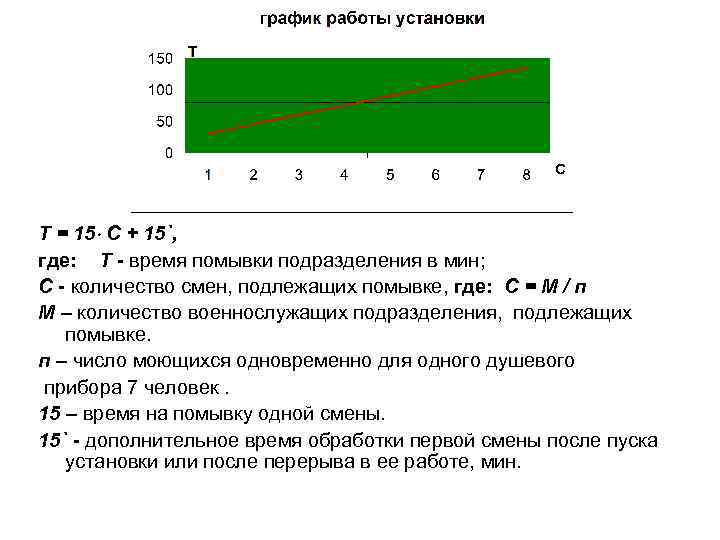

Т = 15 С + 15`, где: Т - время помывки подразделения в мин; С - количество смен, подлежащих помывке, где: С = М / п М – количество военнослужащих подразделения, подлежащих помывке. п – число моющихся одновременно для одного душевого прибора 7 человек. 15 – время на помывку одной смены. 15` - дополнительное время обработки первой смены после пуска установки или после перерыва в ее работе, мин.

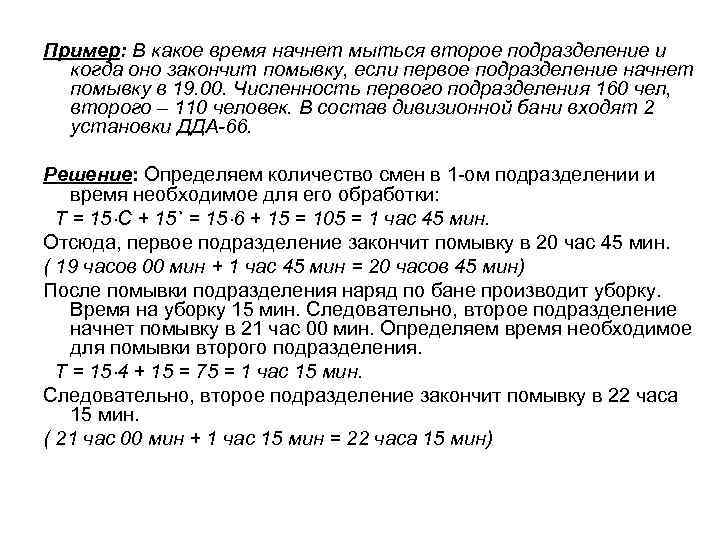

Пример: В какое время начнет мыться второе подразделение и когда оно закончит помывку, если первое подразделение начнет помывку в 19. 00. Численность первого подразделения 160 чел, второго – 110 человек. В состав дивизионной бани входят 2 установки ДДА-66. Решение: Определяем количество смен в 1 -ом подразделении и время необходимое для его обработки: Т = 15 С + 15` = 15 6 + 15 = 105 = 1 час 45 мин. Отсюда, первое подразделение закончит помывку в 20 час 45 мин. ( 19 часов 00 мин + 1 час 45 мин = 20 часов 45 мин) После помывки подразделения наряд по бане производит уборку. Время на уборку 15 мин. Следовательно, второе подразделение начнет помывку в 21 час 00 мин. Определяем время необходимое для помывки второго подразделения. Т = 15 4 + 15 = 75 = 1 час 15 мин. Следовательно, второе подразделение закончит помывку в 22 часа 15 мин. ( 21 час 00 мин + 1 час 15 мин = 22 часа 15 мин)

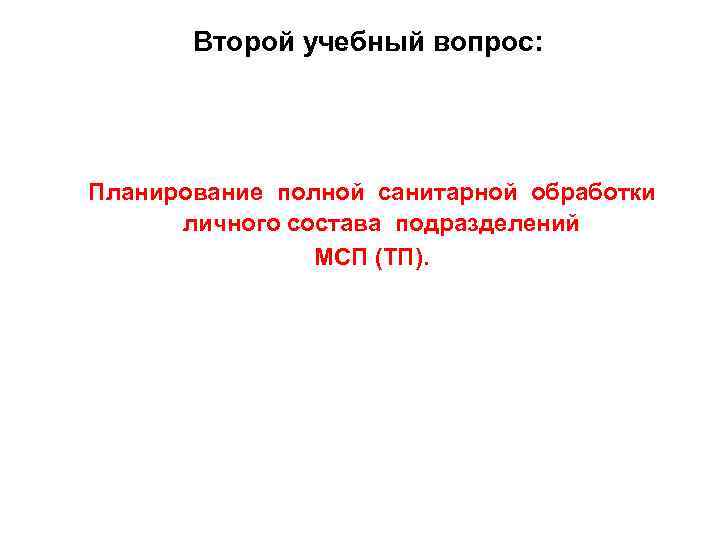

Второй учебный вопрос: Планирование полной санитарной обработки личного состава подразделений МСП (ТП).

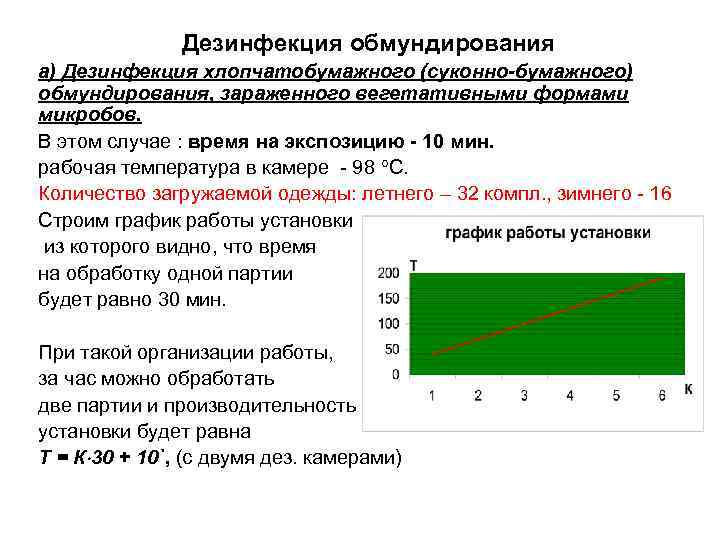

Дезинфекция обмундирования а) Дезинфекция хлопчатобумажного (суконно-бумажного) обмундирования, зараженного вегетативными формами микробов. В этом случае : время на экспозицию - 10 мин. рабочая температура в камере - 98 С. Количество загружаемой одежды: летнего – 32 компл. , зимнего - 16 Строим график работы установки из которого видно, что время на обработку одной партии будет равно 30 мин. При такой организации работы, за час можно обработать две партии и производительность установки будет равна Т = К 30 + 10`, (с двумя дез. камерами)

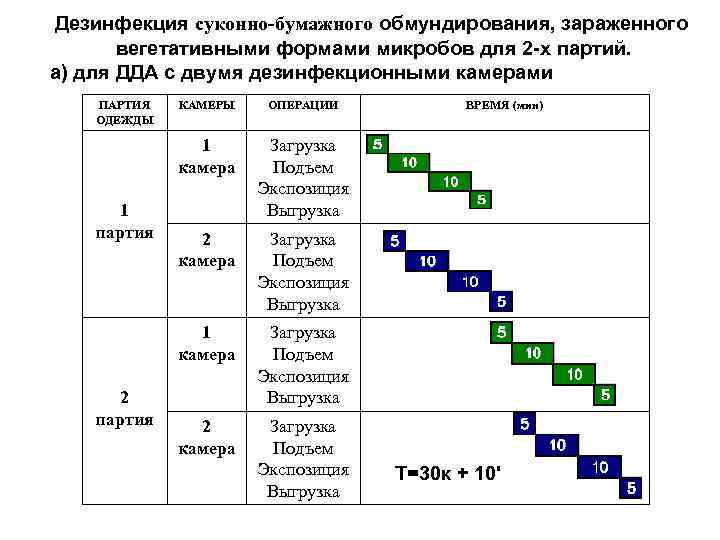

Дезинфекция суконно-бумажного обмундирования, зараженного вегетативными формами микробов для 2 -х партий. а) для ДДА с двумя дезинфекционными камерами ПАРТИЯ ОДЕЖДЫ Загрузка Подъем Экспозиция Выгрузка 2 камера Загрузка Подъем Экспозиция Выгрузка 1 камера 2 партия ОПЕРАЦИИ 1 камера 1 партия КАМЕРЫ Загрузка Подъем Экспозиция Выгрузка 2 камера Загрузка Подъем Экспозиция Выгрузка ВРЕМЯ (мин) Т=30 к + 10'

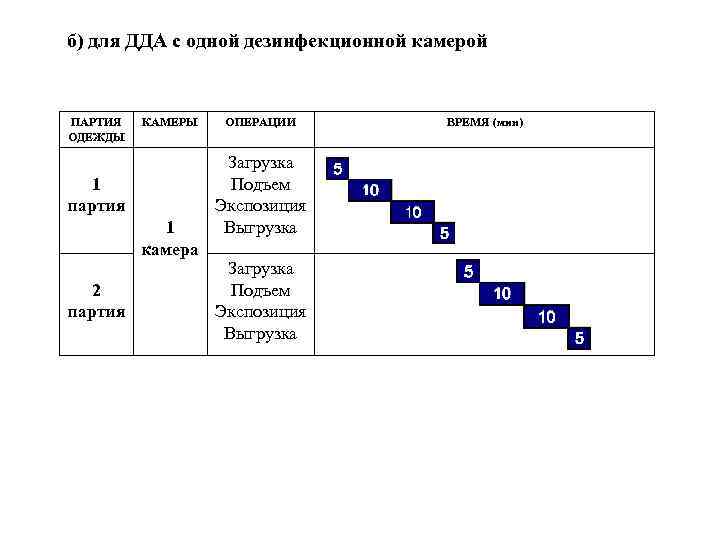

б) для ДДА с одной дезинфекционной камерой ПАРТИЯ ОДЕЖДЫ КАМЕРЫ 1 партия 1 камера 2 партия ОПЕРАЦИИ Загрузка Подъем Экспозиция Выгрузка ВРЕМЯ (мин)

Мытье людей и дезинфекция их суконно-бумажного обмундирования, зараженного вегетативными формами микробов, для 2 -х смен (мин) Смены Операции 1 смена Раздевание Мытье Одевание Загрузка Подъем Экспозиция Выгрузка 2 смена Раздевание Мытье Одевание Загрузка Подъем Экспозиция Выгрузка Время (мин) 1 смена 2 смена

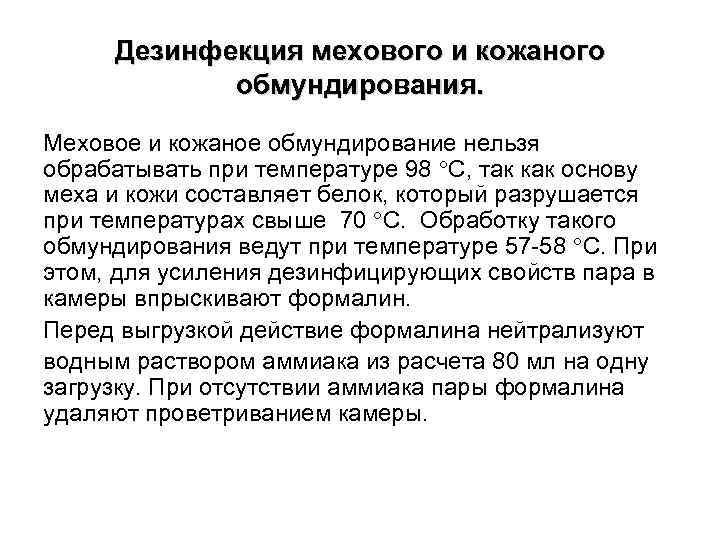

Дезинфекция мехового и кожаного обмундирования. Меховое и кожаное обмундирование нельзя обрабатывать при температуре 98 С, так как основу меха и кожи составляет белок, который разрушается при температурах свыше 70 С. Обработку такого обмундирования ведут при температуре 57 -58 С. При этом, для усиления дезинфицирующих свойств пара в камеры впрыскивают формалин. Перед выгрузкой действие формалина нейтрализуют водным раствором аммиака из расчета 80 мл на одну загрузку. При отсутствии аммиака пары формалина удаляют проветриванием камеры.

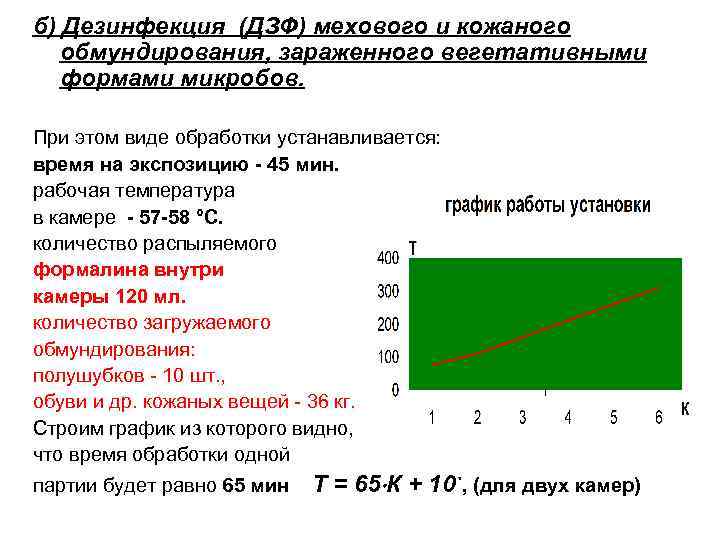

б) Дезинфекция (ДЗФ) мехового и кожаного обмундирования, зараженного вегетативными формами микробов. При этом виде обработки устанавливается: время на экспозицию - 45 мин. рабочая температура в камере - 57 -58 °С. количество распыляемого формалина внутри камеры 120 мл. количество загружаемого обмундирования: полушубков - 10 шт. , обуви и др. кожаных вещей - 36 кг. Строим график из которого видно, что время обработки одной партии будет равно 65 мин Т = 65 К + 10`, (для двух камер)

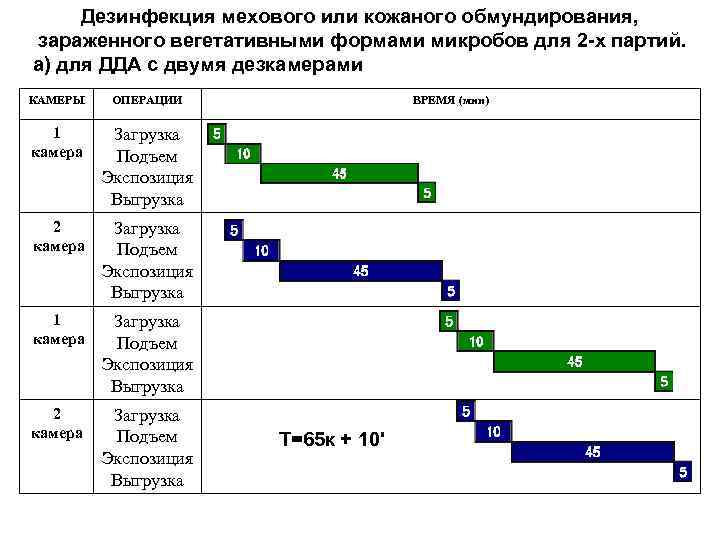

Дезинфекция мехового или кожаного обмундирования, зараженного вегетативными формами микробов для 2 -х партий. а) для ДДА с двумя дезкамерами КАМЕРЫ ОПЕРАЦИИ 1 камера Загрузка Подъем Экспозиция Выгрузка 2 камера Загрузка Подъем Экспозиция Выгрузка ВРЕМЯ (мин) Т=65 к + 10'

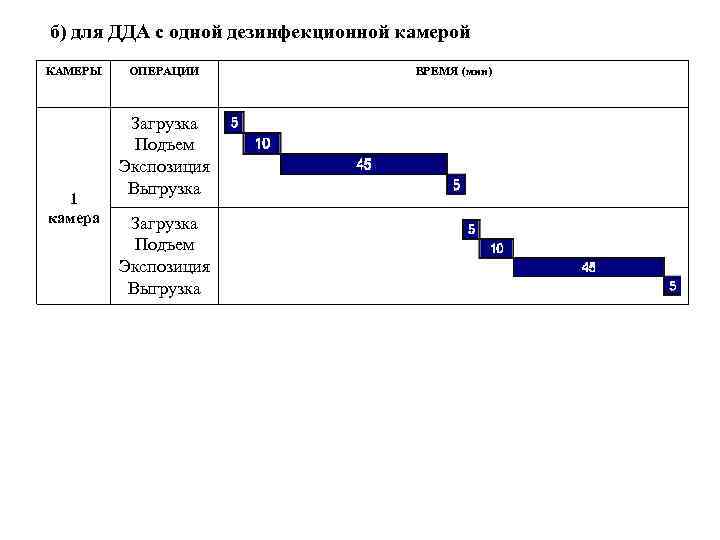

б) для ДДА с одной дезинфекционной камерой КАМЕРЫ 1 камера ОПЕРАЦИИ Загрузка Подъем Экспозиция Выгрузка ВРЕМЯ (мин)

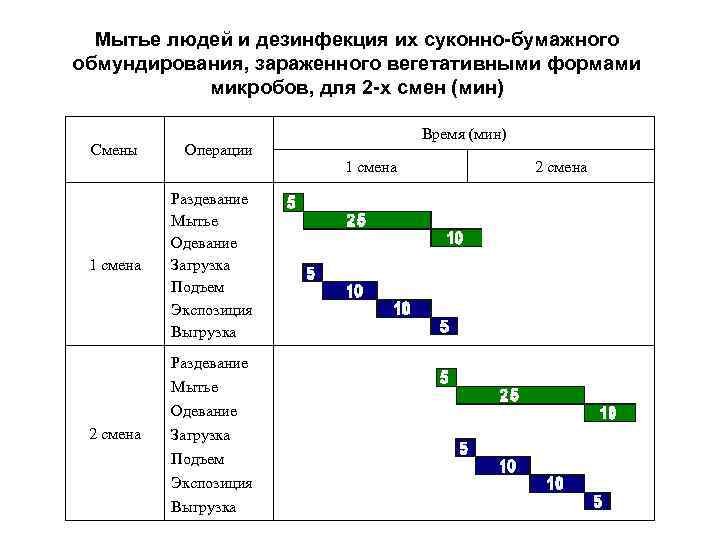

Мытье людей и дезинфекция их суконно-бумажного обмундирования, зараженного вегетативными формами микробов, для 2 -х смен (мин) Смены Операции 1 смена Раздевание Мытье Одевание Загрузка Подъем Экспозиция Выгрузка 2 смена Раздевание Мытье Одевание Загрузка Подъем Экспозиция Выгрузка Время (мин) 1 смена 2 смена

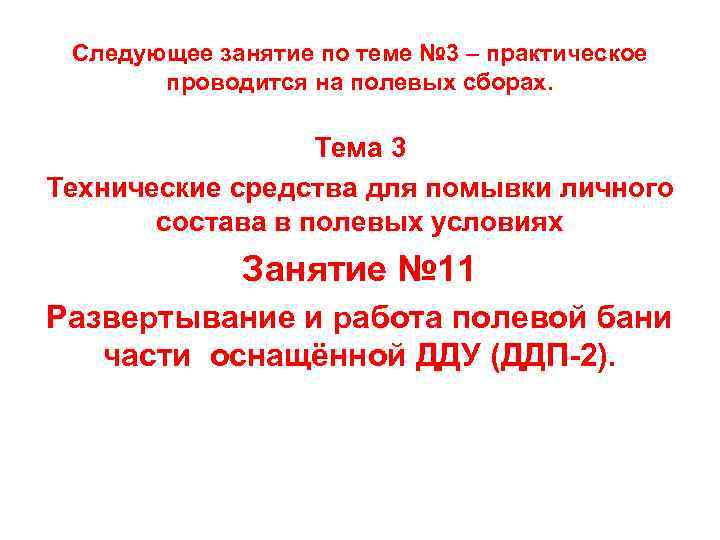

Следующее занятие по теме № 3 – практическое проводится на полевых сборах. Тема 3 Технические средства для помывки личного состава в полевых условиях Занятие № 11 Развертывание и работа полевой бани части оснащённой ДДУ (ДДП-2).

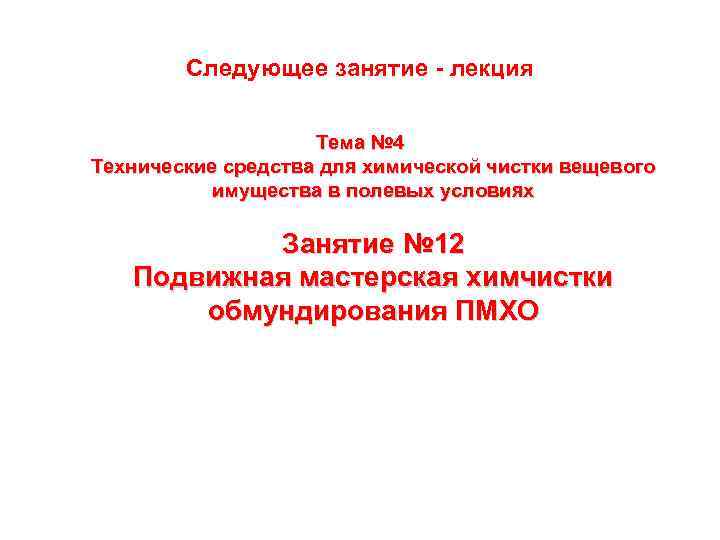

Следующее занятие - лекция Тема № 4 Технические средства для химической чистки вещевого имущества в полевых условиях Занятие № 12 Подвижная мастерская химчистки обмундирования ПМХО

СПАСИБО ЗА ВНИМАНИЕ!
