ВОЕННАЯ АКАДЕМИЯ ВОЙСКОВОЙ ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ ВООРУЖЕННЫХ СИЛ РОССИЙСКОЙ ФЕДЕРАЦИИ ИМЕНИ МАРШАЛА СОВЕТСКОГО СОЮЗА А. М. ВАСИЛЕВСКОГО «Основы эксплуатации радиотехнических систем» 6 кафедра (материально-технического обеспечения войск ПВО СВ) Старший преподаватель 6 кафедры кандидат военных наук полковник Чернышёв Н. В. кл. 1/311 Смоленск 2015 1

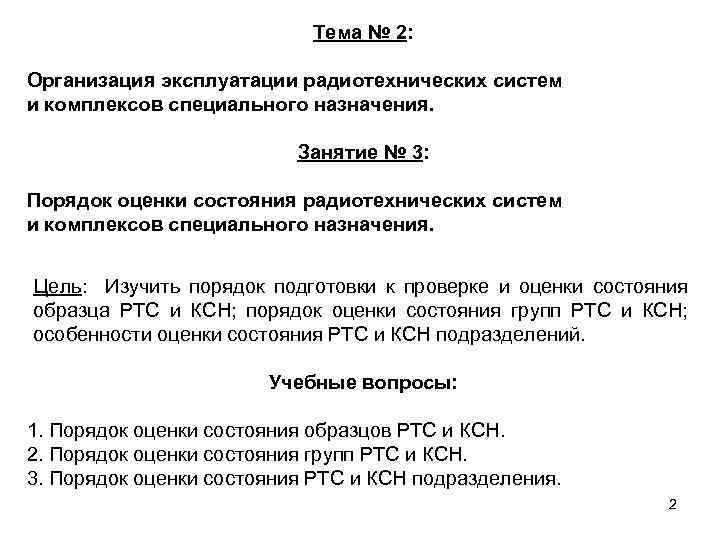

Тема № 2: Организация эксплуатации радиотехнических систем и комплексов специального назначения. Занятие № 3: Порядок оценки состояния радиотехнических систем и комплексов специального назначения. Цель: Изучить порядок подготовки к проверке и оценки состояния образца РТС и КСН; порядок оценки состояния групп РТС и КСН; особенности оценки состояния РТС и КСН подразделений. Учебные вопросы: 1. Порядок оценки состояния образцов РТС и КСН. 2. Порядок оценки состояния групп РТС и КСН. 3. Порядок оценки состояния РТС и КСН подразделения. 2

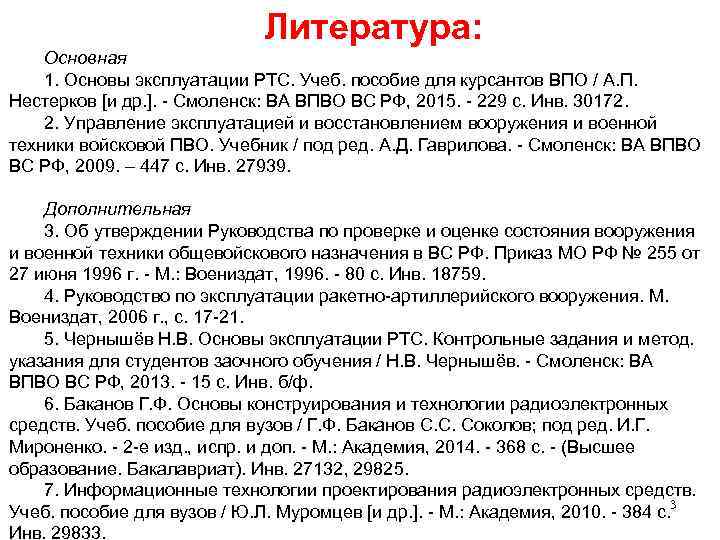

Литература: Основная 1. Основы эксплуатации РТС. Учеб. пособие для курсантов ВПО / А. П. Нестерков [и др. ]. - Смоленск: ВА ВПВО ВС РФ, 2015. - 229 с. Инв. 30172. 2. Управление эксплуатацией и восстановлением вооружения и военной техники войсковой ПВО. Учебник / под ред. А. Д. Гаврилова. - Смоленск: ВА ВПВО ВС РФ, 2009. – 447 с. Инв. 27939. Дополнительная 3. Об утверждении Руководства по проверке и оценке состояния вооружения и военной техники общевойскового назначения в ВС РФ. Приказ МО РФ № 255 от 27 июня 1996 г. - М. : Воениздат, 1996. - 80 с. Инв. 18759. 4. Руководство по эксплуатации ракетно-артиллерийского вооружения. М. Воениздат, 2006 г. , с. 17 -21. 5. Чернышёв Н. В. Основы эксплуатации РТС. Контрольные задания и метод. указания для студентов заочного обучения / Н. В. Чернышёв. - Смоленск: ВА ВПВО ВС РФ, 2013. - 15 с. Инв. б/ф. 6. Баканов Г. Ф. Основы конструирования и технологии радиоэлектронных средств. Учеб. пособие для вузов / Г. Ф. Баканов С. С. Соколов; под ред. И. Г. Мироненко. - 2 -е изд. , испр. и доп. - М. : Академия, 2014. - 368 с. - (Высшее образование. Бакалавриат). Инв. 27132, 29825. 7. Информационные технологии проектирования радиоэлектронных средств. 3 Учеб. пособие для вузов / Ю. Л. Муромцев [и др. ]. - М. : Академия, 2010. - 384 с. Инв. 29833.
Первый учебный вопрос Порядок оценки состояния образцов РТС и КСН. 4

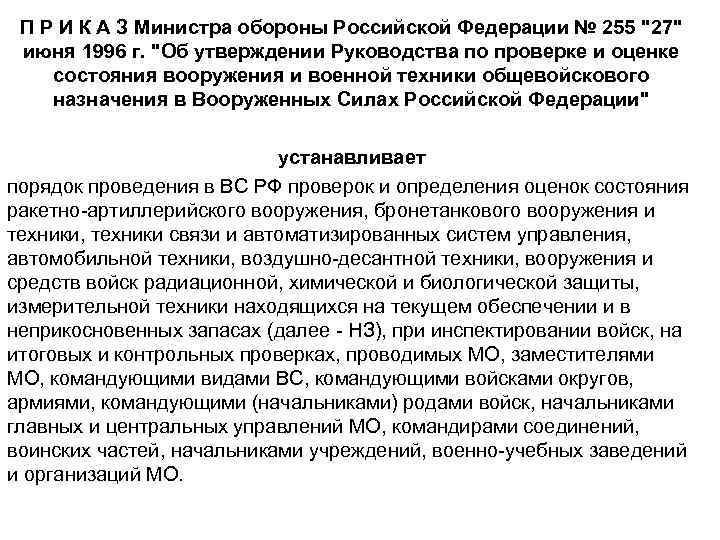

П Р И К А З Министра обороны Российской Федерации № 255 "27" июня 1996 г. "Об утверждении Руководства по проверке и оценке состояния вооружения и военной техники общевойскового назначения в Вооруженных Силах Российской Федерации" устанавливает порядок проведения в ВС РФ проверок и определения оценок состояния ракетно-артиллерийского вооружения, бронетанкового вооружения и техники, техники связи и автоматизированных систем управления, автомобильной техники, воздушно-десантной техники, вооружения и средств войск радиационной, химической и биологической защиты, измерительной техники находящихся на текущем обеспечении и в неприкосновенных запасах (далее - НЗ), при инспектировании войск, на итоговых и контрольных проверках, проводимых МО, заместителями МО, командующими видами ВС, командующими войсками округов, армиями, командующими (начальниками) родами войск, начальниками главных и центральных управлений МО, командирами соединений, воинских частей, начальниками учреждений, военно-учебных заведений и организаций МО.
• При проверке РТС и КСН на предприятии проводится полная проверка отдельных образцов РТС и КСН на функционирование путем выполнения учебных задач (контрольного пробега) с расходом ресурса до 50 км для колесных машин и до 25 км для гусеничных машин или 34 моточаса на каждый образец. При этом общее количество образцов РТС и КСН, проверяемых на функционирование, определяется по решению проверяющего, но не должно превышать количества РТС и КСН одного подразделения и им равных подразделений в каждом структурном подразделении. Расход моторесурсов РТС и КСН на эти цели относится за счет годовых норм эксплуатации. 6

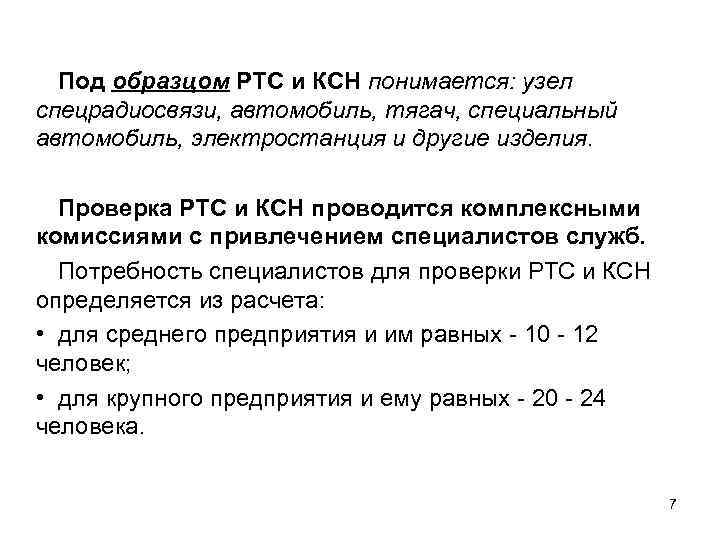

Под образцом РТС и КСН понимается: узел спецрадиосвязи, автомобиль, тягач, специальный автомобиль, электростанция и другие изделия. Проверка РТС и КСН проводится комплексными комиссиями с привлечением специалистов служб. Потребность специалистов для проверки РТС и КСН определяется из расчета: • для среднего предприятия и им равных - 10 - 12 человек; • для крупного предприятия и ему равных - 20 - 24 человека. 7

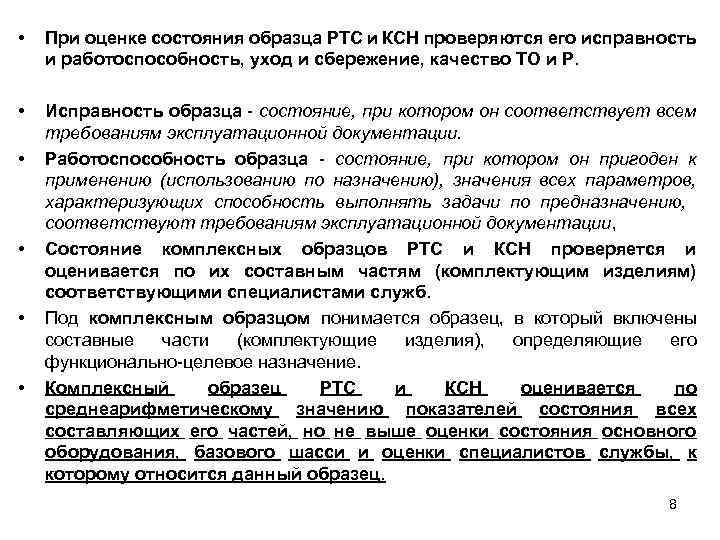

• При оценке состояния образца РТС и КСН проверяются его исправность и работоспособность, уход и сбережение, качество ТО и Р. • Исправность образца - состояние, при котором он соответствует всем требованиям эксплуатационной документации. Работоспособность образца - состояние, при котором он пригоден к применению (использованию по назначению), значения всех параметров, характеризующих способность выполнять задачи по предназначению, соответствуют требованиям эксплуатационной документации, Состояние комплексных образцов РТС и КСН проверяется и оценивается по их составным частям (комплектующим изделиям) соответствующими специалистами служб. Под комплексным образцом понимается образец, в который включены составные части (комплектующие изделия), определяющие его функционально-целевое назначение. Комплексный образец РТС и КСН оценивается по среднеарифметическому значению показателей состояния всех составляющих его частей, но не выше оценки состояния основного оборудования, базового шасси и оценки специалистов службы, к которому относится данный образец. • • 8

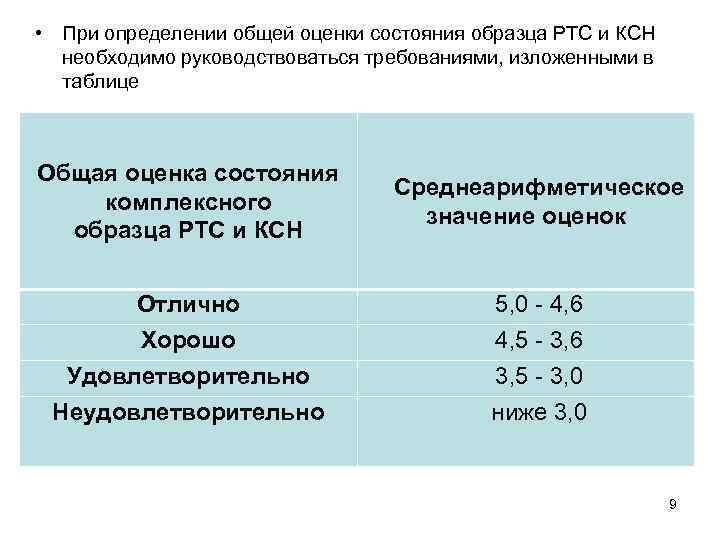

• При определении общей оценки состояния образца РТС и КСН необходимо руководствоваться требованиями, изложенными в таблице Общая оценка состояния комплексного образца РТС и КСН Среднеарифметическое значение оценок Отлично Хорошо Удовлетворительно Неудовлетворительно 5, 0 - 4, 6 4, 5 - 3, 6 3, 5 - 3, 0 ниже 3, 0 9

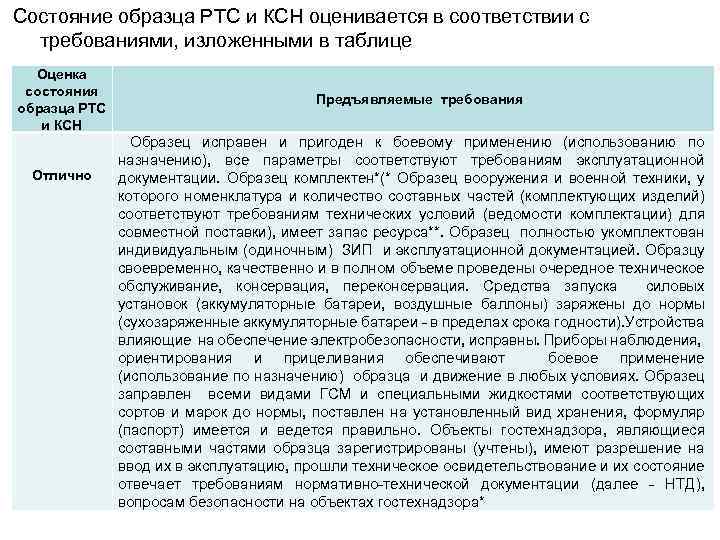

Состояние образца РТС и КСН оценивается в соответствии с требованиями, изложенными в таблице Оценка состояния образца РТС и КСН Отлично Предъявляемые требования Образец исправен и пригоден к боевому применению (использованию по назначению), все параметры соответствуют требованиям эксплуатационной документации. Образец комплектен*(* Образец вооружения и военной техники, у которого номенклатура и количество составных частей (комплектующих изделий) соответствуют требованиям технических условий (ведомости комплектации) для совместной поставки), имеет запас ресурса**. Образец полностью укомплектован индивидуальным (одиночным) ЗИП и эксплуатационной документацией. Образцу своевременно, качественно и в полном объеме проведены очередное техническое обслуживание, консервация, переконсервация. Средства запуска силовых установок (аккумуляторные батареи, воздушные баллоны) заряжены до нормы (сухозаряженные аккумуляторные батареи - в пределах срока годности). Устройства влияющие на обеспечение электробезопасности, исправны. Приборы наблюдения, ориентирования и прицеливания обеспечивают боевое применение (использование по назначению) образца и движение в любых условиях. Образец заправлен всеми видами ГСМ и специальными жидкостями соответствующих сортов и марок до нормы, поставлен на установленный вид хранения, формуляр (паспорт) имеется и ведется правильно. Объекты гостехнадзора, являющиеся составными частями образца зарегистрированы (учтены), имеют разрешение на ввод их в эксплуатацию, прошли техническое освидетельствование и их состояние отвечает требованиям нормативно-технической документации (далее - НТД), вопросам безопасности на объектах гостехнадзора* 10

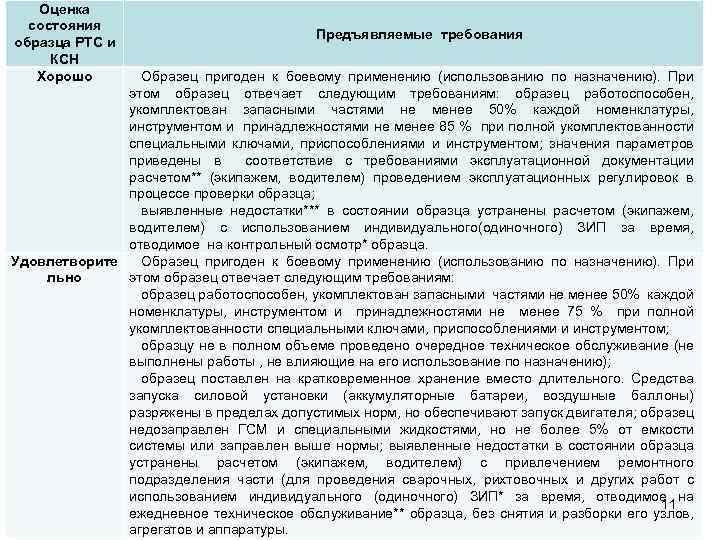

Оценка состояния образца РТС и КСН Хорошо Предъявляемые требования Образец пригоден к боевому применению (использованию по назначению). При этом образец отвечает следующим требованиям: образец работоспособен, укомплектован запасными частями не менее 50% каждой номенклатуры, инструментом и принадлежностями не менее 85 % при полной укомплектованности специальными ключами, приспособлениями и инструментом; значения параметров приведены в соответствие с требованиями эксплуатационной документации расчетом** (экипажем, водителем) проведением эксплуатационных регулировок в процессе проверки образца; выявленные недостатки*** в состоянии образца устранены расчетом (экипажем, водителем) с использованием индивидуального(одиночного) ЗИП за время, отводимое на контрольный осмотр* образца. Удовлетворите Образец пригоден к боевому применению (использованию по назначению). При льно этом образец отвечает следующим требованиям: образец работоспособен, укомплектован запасными частями не менее 50% каждой номенклатуры, инструментом и принадлежностями не менее 75 % при полной укомплектованности специальными ключами, приспособлениями и инструментом; образцу не в полном объеме проведено очередное техническое обслуживание (не выполнены работы , не влияющие на его использование по назначению); образец поставлен на кратковременное хранение вместо длительного. Средства запуска силовой установки (аккумуляторные батареи, воздушные баллоны) разряжены в пределах допустимых норм, но обеспечивают запуск двигателя; образец недозаправлен ГСМ и специальными жидкостями, но не более 5% от емкости системы или заправлен выше нормы; выявленные недостатки в состоянии образца устранены расчетом (экипажем, водителем) с привлечением ремонтного подразделения части (для проведения сварочных, рихтовочных и других работ с использованием индивидуального (одиночного) ЗИП* за время, отводимое на 11 ежедневное техническое обслуживание** образца, без снятия и разборки его узлов, агрегатов и аппаратуры.

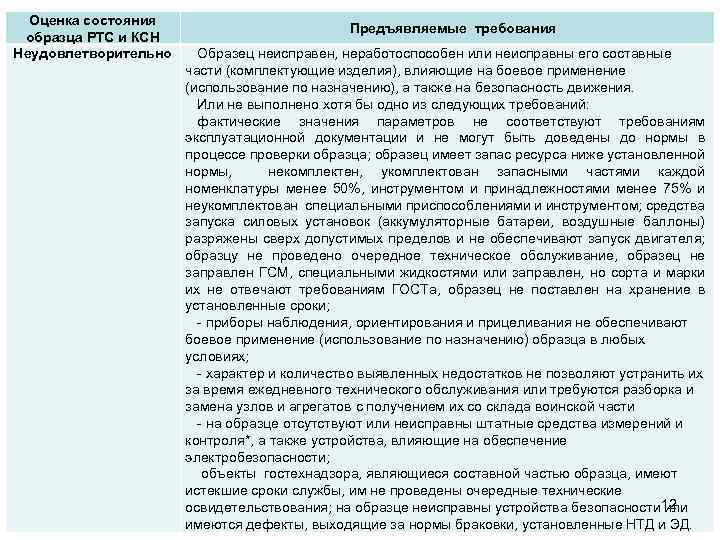

Оценка состояния образца РТС и КСН Неудовлетворительно Предъявляемые требования Образец неисправен, неработоспособен или неисправны его составные части (комплектующие изделия), влияющие на боевое применение (использование по назначению), а также на безопасность движения. Или не выполнено хотя бы одно из следующих требований: фактические значения параметров не соответствуют требованиям эксплуатационной документации и не могут быть доведены до нормы в процессе проверки образца; образец имеет запас ресурса ниже установленной нормы, некомплектен, укомплектован запасными частями каждой номенклатуры менее 50%, инструментом и принадлежностями менее 75% и неукомплектован специальными приспособлениями и инструментом; средства запуска силовых установок (аккумуляторные батареи, воздушные баллоны) разряжены сверх допустимых пределов и не обеспечивают запуск двигателя; образцу не проведено очередное техническое обслуживание, образец не заправлен ГСМ, специальными жидкостями или заправлен, но сорта и марки их не отвечают требованиям ГОСТа, образец не поставлен на хранение в установленные сроки; - приборы наблюдения, ориентирования и прицеливания не обеспечивают боевое применение (использование по назначению) образца в любых условиях; - характер и количество выявленных недостатков не позволяют устранить их за время ежедневного технического обслуживания или требуются разборка и замена узлов и агрегатов с получением их со склада воинской части - на образце отсутствуют или неисправны штатные средства измерений и контроля*, а также устройства, влияющие на обеспечение электробезопасности; объекты гостехнадзора, являющиеся составной частью образца, имеют истекшие сроки службы, им не проведены очередные технические 12 освидетельствования; на образце неисправны устройства безопасности или имеются дефекты, выходящие за нормы браковки, установленные НТД и ЭД.

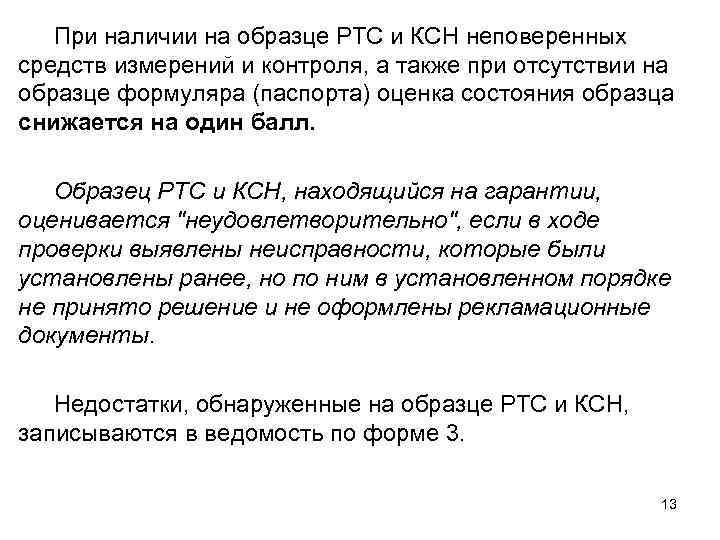

При наличии на образце РТС и КСН неповеренных средств измерений и контроля, а также при отсутствии на образце формуляра (паспорта) оценка состояния образца снижается на один балл. Образец РТС и КСН, находящийся на гарантии, оценивается "неудовлетворительно", если в ходе проверки выявлены неисправности, которые были установлены ранее, но по ним в установленном порядке не принято решение и не оформлены рекламационные документы. Недостатки, обнаруженные на образце РТС и КСН, записываются в ведомость по форме 3. 13

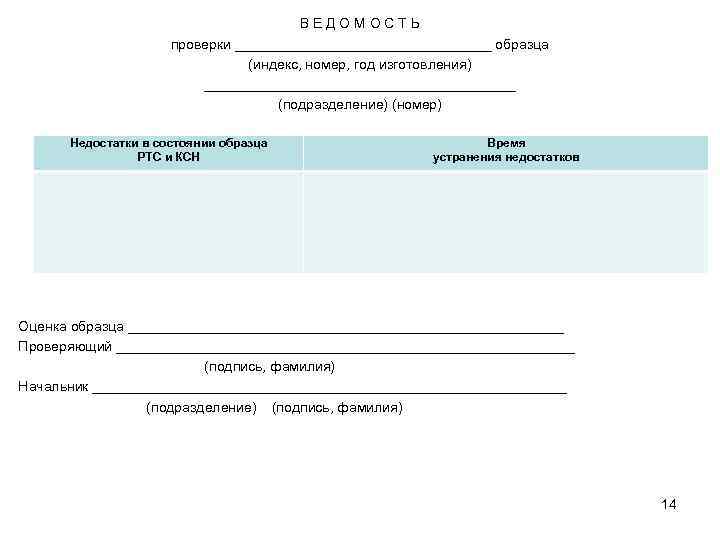

В Е Д О М О С Т Ь проверки _________________ образца (индекс, номер, год изготовления) ____________________ (подразделение) (номер) Недостатки в состоянии образца РТС и КСН Время устранения недостатков Оценка образца ____________________________ Проверяющий ______________________________ (подпись, фамилия) Начальник _______________________________ (подразделение) (подпись, фамилия) 14

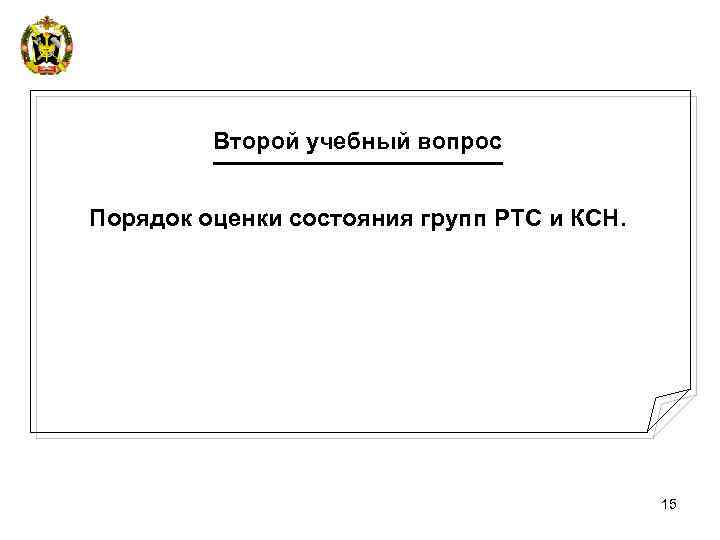

Второй учебный вопрос Порядок оценки состояния групп РТС и КСН. 15

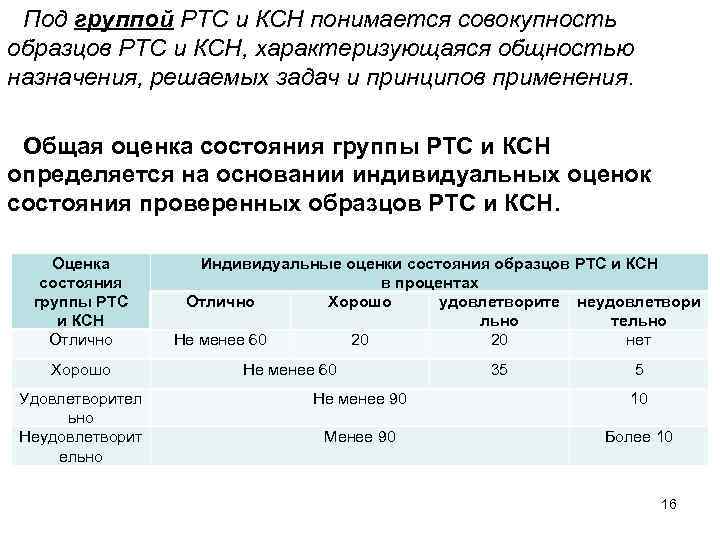

Под группой РТС и КСН понимается совокупность образцов РТС и КСН, характеризующаяся общностью назначения, решаемых задач и принципов применения. Общая оценка состояния группы РТС и КСН определяется на основании индивидуальных оценок состояния проверенных образцов РТС и КСН. Оценка состояния группы РТС и КСН Отлично Хорошо Удовлетворител ьно Неудовлетворит ельно Индивидуальные оценки состояния образцов РТС и КСН в процентах Отлично Хорошо удовлетворите неудовлетвори льно тельно Не менее 60 20 20 нет Не менее 60 35 5 Не менее 90 10 Менее 90 Более 10 16

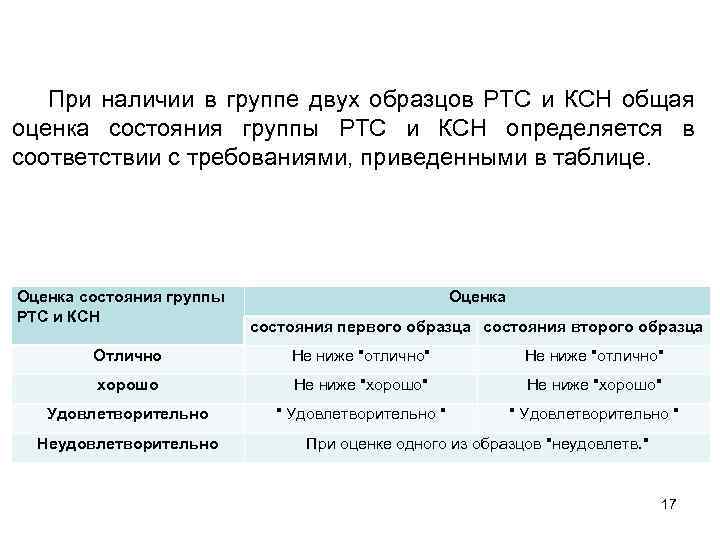

При наличии в группе двух образцов РТС и КСН общая оценка состояния группы РТС и КСН определяется в соответствии с требованиями, приведенными в таблице. Оценка состояния группы РТС и КСН Оценка состояния первого образца состояния второго образца Отлично Не ниже "отлично" хорошо Не ниже "хорошо" Удовлетворительно " Неудовлетворительно При оценке одного из образцов "неудовлетв. " 17

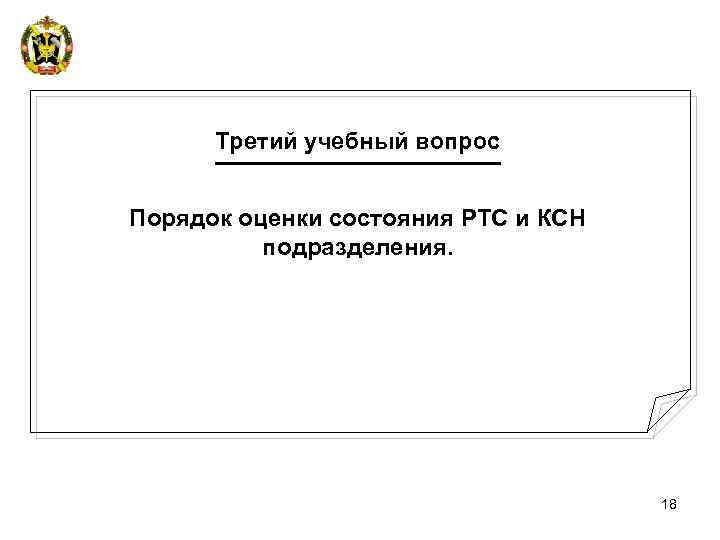

Третий учебный вопрос Порядок оценки состояния РТС и КСН подразделения. 18

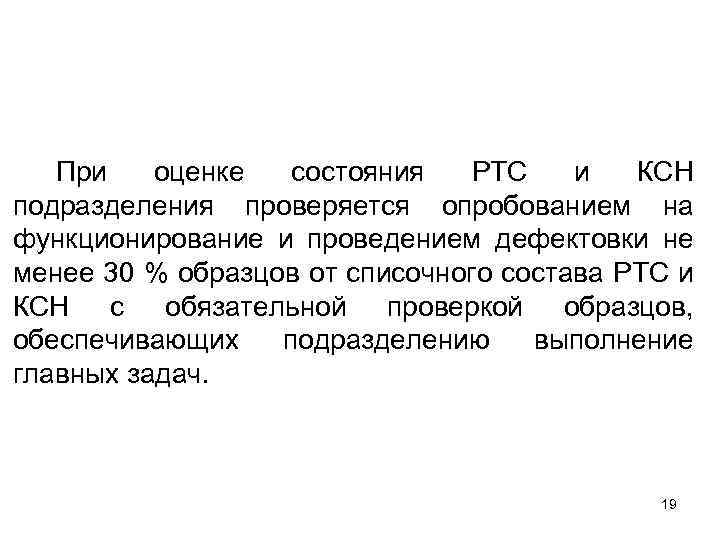

При оценке состояния РТС и КСН подразделения проверяется опробованием на функционирование и проведением дефектовки не менее 30 % образцов от списочного состава РТС и КСН с обязательной проверкой образцов, обеспечивающих подразделению выполнение главных задач. 19

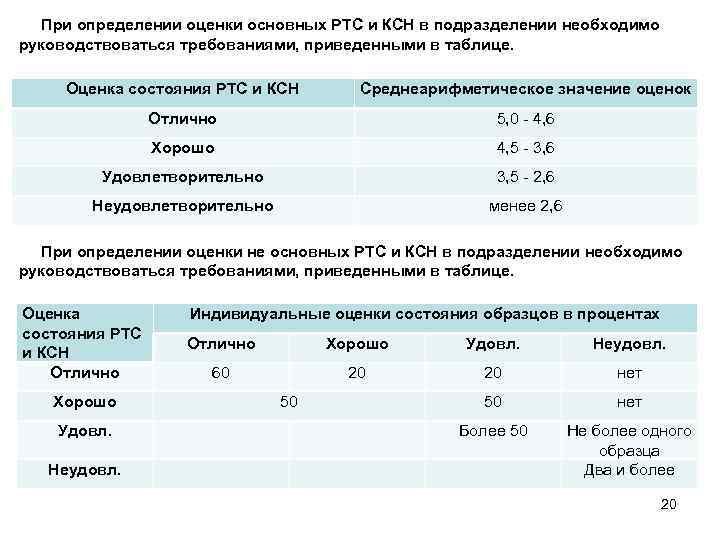

При определении оценки основных РТС и КСН в подразделении необходимо руководствоваться требованиями, приведенными в таблице. Оценка состояния РТС и КСН Среднеарифметическое значение оценок Отлично 5, 0 - 4, 6 Хорошо 4, 5 - 3, 6 Удовлетворительно 3, 5 - 2, 6 Неудовлетворительно менее 2, 6 При определении оценки не основных РТС и КСН в подразделении необходимо руководствоваться требованиями, приведенными в таблице. Оценка состояния РТС и КСН Отлично Хорошо Удовл. Неудовл. Индивидуальные оценки состояния образцов в процентах Отлично Хорошо Удовл. Неудовл. 60 20 20 нет 50 нет Более 50 Не более одного образца Два и более 50 20

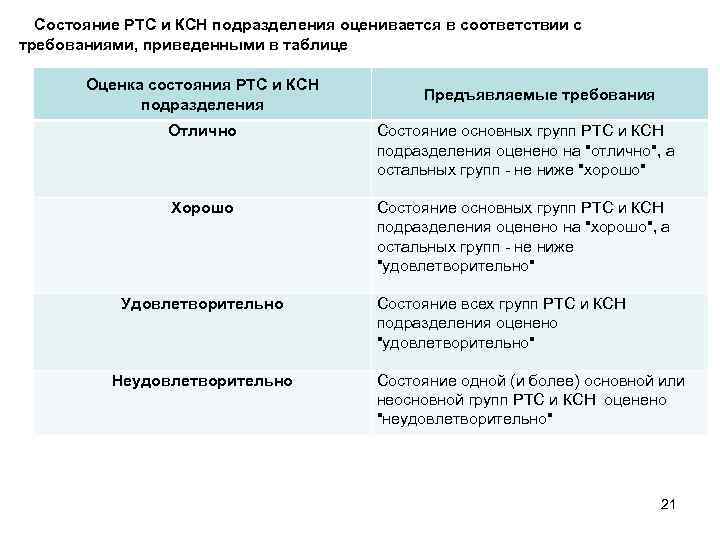

Состояние РТС и КСН подразделения оценивается в соответствии с требованиями, приведенными в таблице Оценка состояния РТС и КСН подразделения Предъявляемые требования Отлично Состояние основных групп РТС и КСН подразделения оценено на "отлично", а остальных групп - не ниже "хорошо" Хорошо Состояние основных групп РТС и КСН подразделения оценено на "хорошо", а остальных групп - не ниже "удовлетворительно" Удовлетворительно Неудовлетворительно Состояние всех групп РТС и КСН подразделения оценено "удовлетворительно" Состояние одной (и более) основной или неосновной групп РТС и КСН оценено "неудовлетворительно" 21
