Военная академия связи 21 кафедра Военных систем многоканальной электропроводной и оптической связи Санкт-Петербург 2014 Военная академия связи 21 кафедра Военных систем многоканальной электропроводной и оптической связи Санкт-Петербург 2014

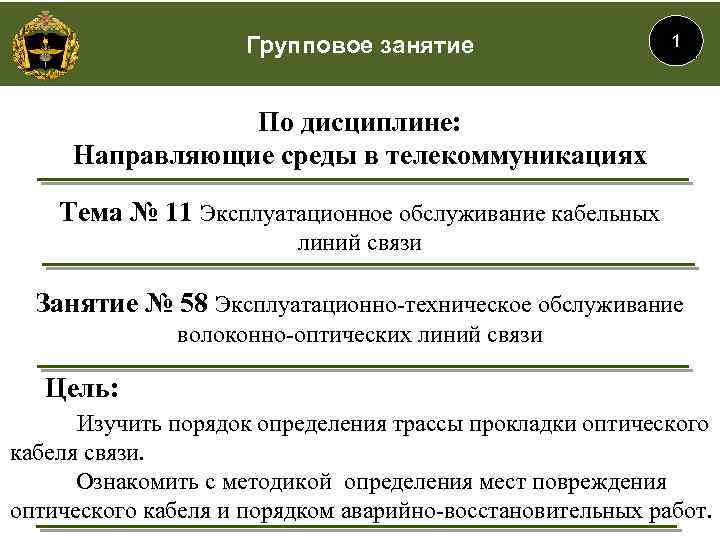

Групповое занятие 1 По дисциплине: Направляющие среды в телекоммуникациях Тема № 11 Эксплуатационное обслуживание Групповое занятие 1 По дисциплине: Направляющие среды в телекоммуникациях Тема № 11 Эксплуатационное обслуживание кабельных линий связи Занятие № 58 Эксплуатационно-техническое обслуживание волоконно-оптических линий связи Цель: Изучить порядок определения трассы прокладки оптического кабеля связи. Ознакомить с методикой определения мест повреждения оптического кабеля и порядком аварийно-восстановительных работ.

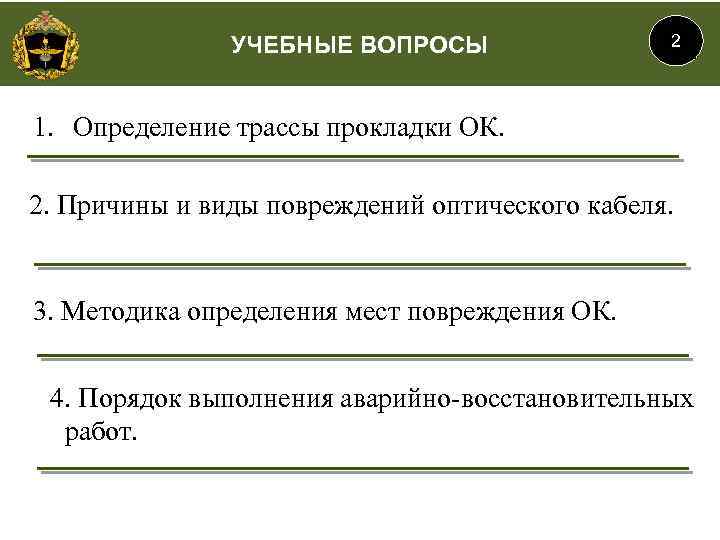

УЧЕБНЫЕ ВОПРОСЫ 2 1. Определение трассы прокладки ОК. 2. Причины и виды повреждений оптического УЧЕБНЫЕ ВОПРОСЫ 2 1. Определение трассы прокладки ОК. 2. Причины и виды повреждений оптического кабеля. 3. Методика определения мест повреждения ОК. 4. Порядок выполнения аварийно-восстановительных работ.

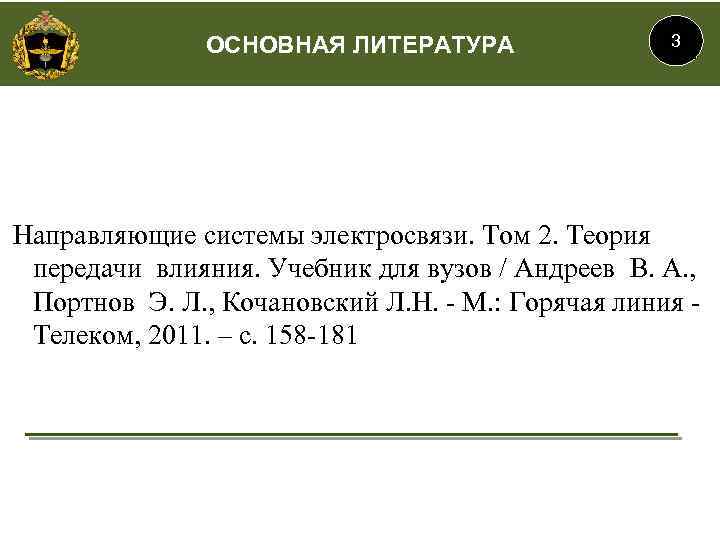

ОСНОВНАЯ ЛИТЕРАТУРА 3 Направляющие системы электросвязи. Том 2. Теория передачи влияния. Учебник для вузов ОСНОВНАЯ ЛИТЕРАТУРА 3 Направляющие системы электросвязи. Том 2. Теория передачи влияния. Учебник для вузов / Андреев В. А. , Портнов Э. Л. , Кочановский Л. Н. - М. : Горячая линия - Телеком, 2011. – с. 158 -181

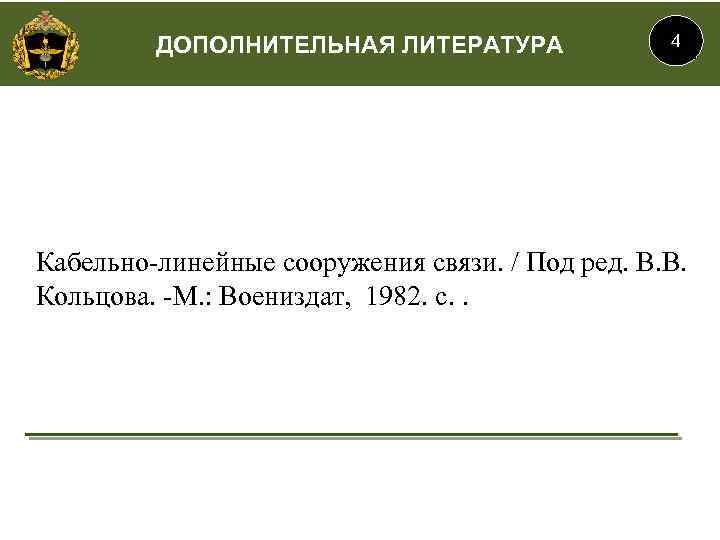

ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА 4 Кабельно-линейные сооружения связи. / Под ред. В. В. Кольцова. -М. : ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА 4 Кабельно-линейные сооружения связи. / Под ред. В. В. Кольцова. -М. : Воениздат, 1982. с. .

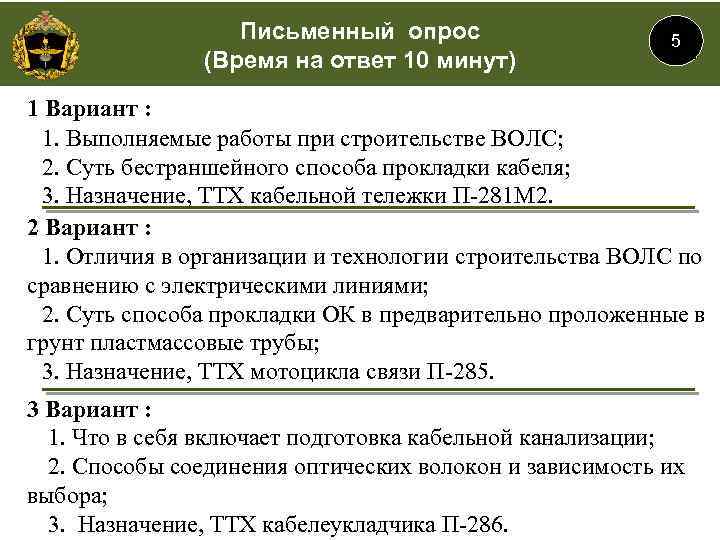

Письменный опрос (Время на ответ 10 минут) 5 1 Вариант : 1. Выполняемые работы Письменный опрос (Время на ответ 10 минут) 5 1 Вариант : 1. Выполняемые работы при строительстве ВОЛС; 2. Суть бестраншейного способа прокладки кабеля; 3. Назначение, ТТХ кабельной тележки П-281 М 2. 2 Вариант : 1. Отличия в организации и технологии строительства ВОЛС по сравнению с электрическими линиями; 2. Суть способа прокладки ОК в предварительно проложенные в грунт пластмассовые трубы; 3. Назначение, ТТХ мотоцикла связи П-285. 3 Вариант : 1. Что в себя включает подготовка кабельной канализации; 2. Способы соединения оптических волокон и зависимость их выбора; 3. Назначение, ТТХ кабелеукладчика П-286.

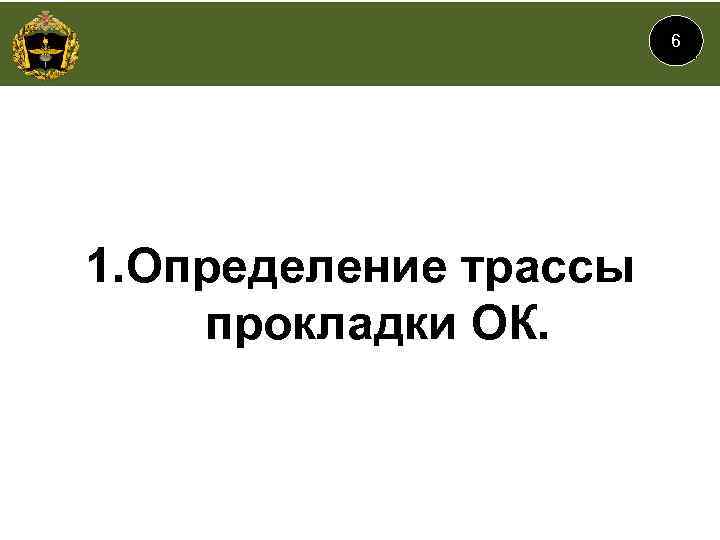

6 1. Определение трассы прокладки ОК. 6 1. Определение трассы прокладки ОК.

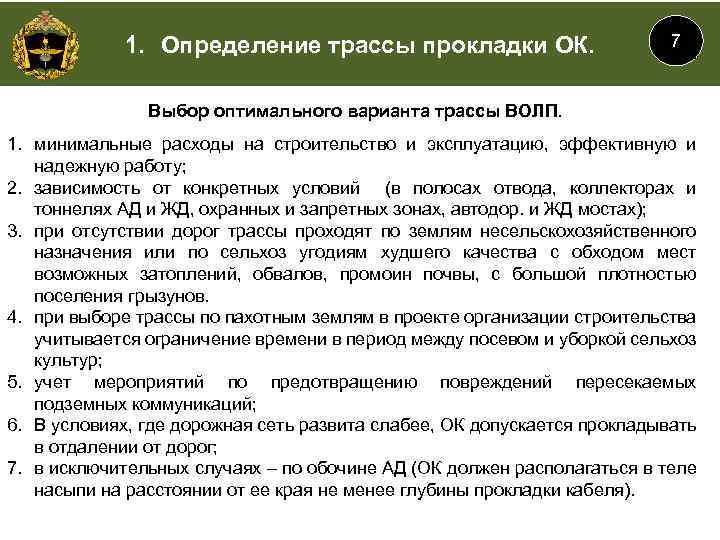

1. Определение трассы прокладки ОК. 7 Выбор оптимального варианта трассы ВОЛП. 1. минимальные расходы 1. Определение трассы прокладки ОК. 7 Выбор оптимального варианта трассы ВОЛП. 1. минимальные расходы на строительство и эксплуатацию, эффективную и надежную работу; 2. зависимость от конкретных условий (в полосах отвода, коллекторах и тоннелях АД и ЖД, охранных и запретных зонах, автодор. и ЖД мостах); 3. при отсутствии дорог трассы проходят по землям несельскохозяйственного назначения или по сельхоз угодиям худшего качества с обходом мест возможных затоплений, обвалов, промоин почвы, с большой плотностью поселения грызунов. 4. при выборе трассы по пахотным землям в проекте организации строительства учитывается ограничение времени в период между посевом и уборкой сельхоз культур; 5. учет мероприятий по предотвращению повреждений пересекаемых подземных коммуникаций; 6. В условиях, где дорожная сеть развита слабее, ОК допускается прокладывать в отдалении от дорог; 7. в исключительных случаях – по обочине АД (ОК должен располагаться в теле насыпи на расстоянии от ее края не менее глубины прокладки кабеля).

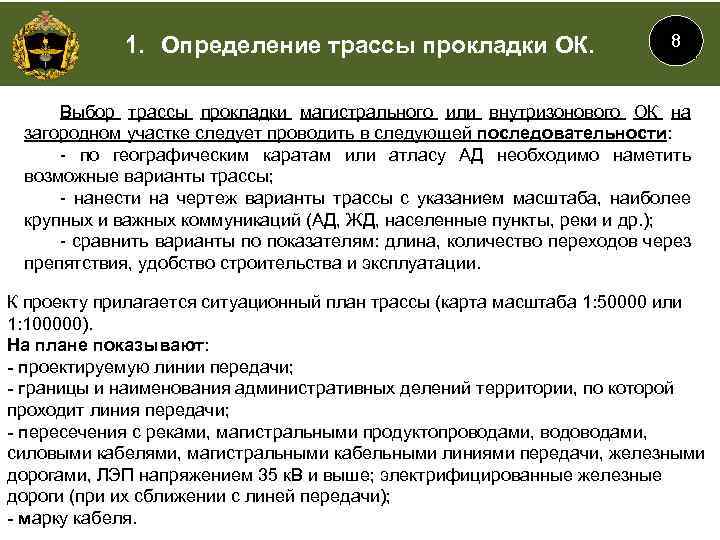

1. Определение трассы прокладки ОК. 8 Выбор трассы прокладки магистрального или внутризонового ОК на 1. Определение трассы прокладки ОК. 8 Выбор трассы прокладки магистрального или внутризонового ОК на загородном участке следует проводить в следующей последовательности: - по географическим каратам или атласу АД необходимо наметить возможные варианты трассы; - нанести на чертеж варианты трассы с указанием масштаба, наиболее крупных и важных коммуникаций (АД, ЖД, населенные пункты, реки и др. ); - сравнить варианты по показателям: длина, количество переходов через препятствия, удобство строительства и эксплуатации. К проекту прилагается ситуационный план трассы (карта масштаба 1: 50000 или 1: 100000). На плане показывают: - проектируемую линии передачи; - границы и наименования административных делений территории, по которой проходит линия передачи; - пересечения с реками, магистральными продуктопроводами, водоводами, силовыми кабелями, магистральными кабельными линиями передачи, железными дорогами, ЛЭП напряжением 35 к. В и выше; электрифицированные железные дороги (при их сближении с линей передачи); - марку кабеля.

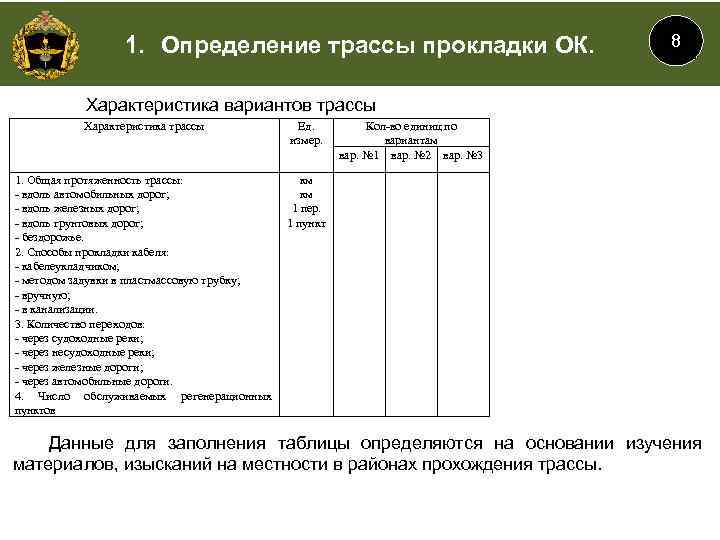

1. Определение трассы прокладки ОК. 8 Характеристика вариантов трассы Характеристика трассы Ед. измер. 1. 1. Определение трассы прокладки ОК. 8 Характеристика вариантов трассы Характеристика трассы Ед. измер. 1. Общая протяженность трассы: - вдоль автомобильных дорог; - вдоль железных дорог; - вдоль грунтовых дорог; - бездорожье. 2. Способы прокладки кабеля: - кабелеукладчиком; - методом задувки в пластмассовую трубку; - вручную; - в канализации. 3. Количество переходов: - через судоходные реки; - через несудоходные реки; - через железные дороги; - через автомобильные дороги. 4. Число обслуживаемых регенерационных пунктов Кол-во единиц по вариантам вар. № 1 вар. № 2 вар. № 3 км км 1 пер. 1 пункт Данные для заполнения таблицы определяются на основании изучения материалов, изысканий на местности в районах прохождения трассы.

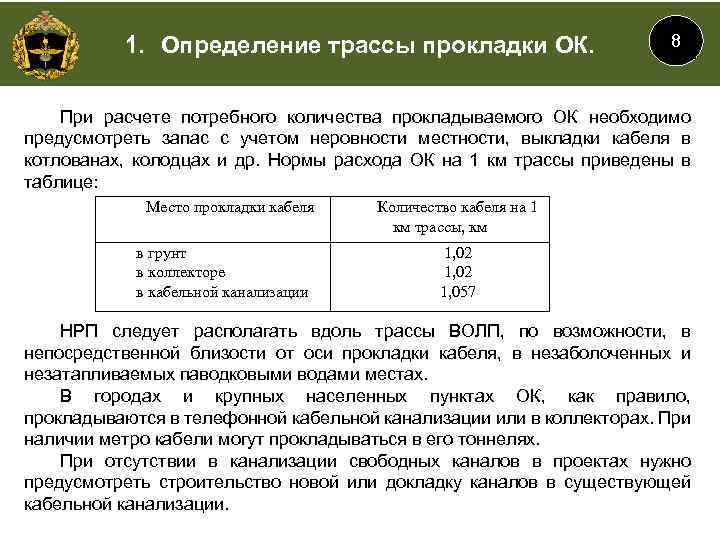

1. Определение трассы прокладки ОК. 8 При расчете потребного количества прокладываемого ОК необходимо предусмотреть 1. Определение трассы прокладки ОК. 8 При расчете потребного количества прокладываемого ОК необходимо предусмотреть запас с учетом неровности местности, выкладки кабеля в котлованах, колодцах и др. Нормы расхода ОК на 1 км трассы приведены в таблице: Место прокладки кабеля в грунт в коллекторе в кабельной канализации Количество кабеля на 1 км трассы, км 1, 02 1, 057 НРП следует располагать вдоль трассы ВОЛП, по возможности, в непосредственной близости от оси прокладки кабеля, в незаболоченных и незатапливаемых паводковыми водами местах. В городах и крупных населенных пунктах ОК, как правило, прокладываются в телефонной кабельной канализации или в коллекторах. При наличии метро кабели могут прокладываться в его тоннелях. При отсутствии в канализации свободных каналов в проектах нужно предусмотреть строительство новой или докладку каналов в существующей кабельной канализации.

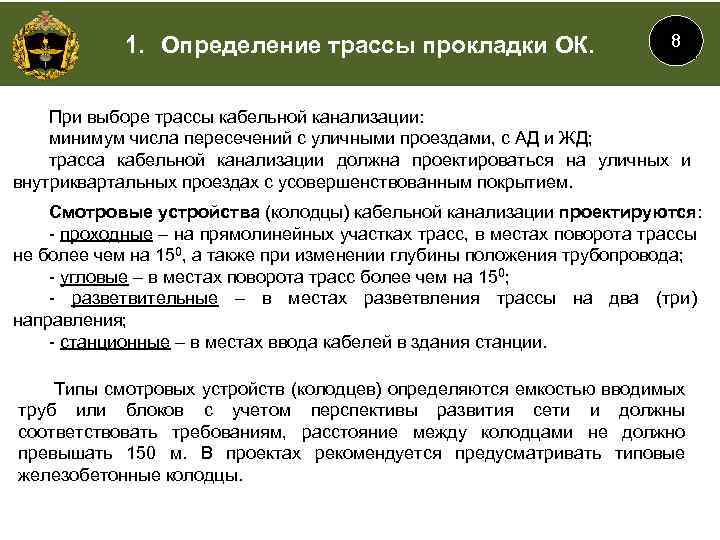

1. Определение трассы прокладки ОК. 8 При выборе трассы кабельной канализации: минимум числа пересечений 1. Определение трассы прокладки ОК. 8 При выборе трассы кабельной канализации: минимум числа пересечений с уличными проездами, с АД и ЖД; трасса кабельной канализации должна проектироваться на уличных и внутриквартальных проездах с усовершенствованным покрытием. Смотровые устройства (колодцы) кабельной канализации проектируются: - проходные – на прямолинейных участках трасс, в местах поворота трассы не более чем на 150, а также при изменении глубины положения трубопровода; - угловые – в местах поворота трасс более чем на 150; - разветвительные – в местах разветвления трассы на два (три) направления; - станционные – в местах ввода кабелей в здания станции. Типы смотровых устройств (колодцев) определяются емкостью вводимых труб или блоков с учетом перспективы развития сети и должны соответствовать требованиям, расстояние между колодцами не должно превышать 150 м. В проектах рекомендуется предусматривать типовые железобетонные колодцы.

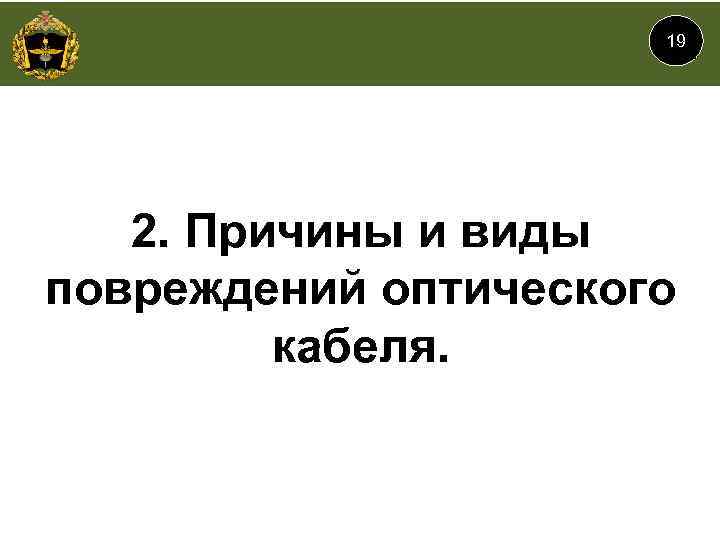

19 2. Причины и виды повреждений оптического кабеля. 19 2. Причины и виды повреждений оптического кабеля.

2. Причины и виды повреждений ОК. 20 Различают следующие состояния ЛКС ВОЛП: Нормальное состояние 2. Причины и виды повреждений ОК. 20 Различают следующие состояния ЛКС ВОЛП: Нормальное состояние ЛКС ( «Норма» ). Состояние, при котором параметры передачи ОВ, сопротивление изоляции наружной полиэтиленовой оболочки (при наличии бронепокровов) находятся в пределах установленных допусков, отсутствует нарушение целостности бронепокровов по всей длине ОК. Предупредительное состояние ЛКС ( «Предупреждение» ). Состояние ЛКС, при котором параметры передачи ОВ находятся в пределах установленных допусков, а сопротивление изоляции наружной полиэтиленовой оболочки вышло за пределы установленных допусков. Либо нарушилась целостность внешних защитных металлических элементов ОК. Поврежденное состояние ЛКС - ( «Повреждение» ). Состояние, при котором параметры передачи ОВ (всех или их части) ОК вышли за пределы установленных допусков, но при этом не наступил перерыв в действии связи. Аварийное состояние ЛКС ( «Авария» ). Состояние, при котором параметры передачи всех ОВ вышли за установленные пределы, и наступил перерыв действия связей.

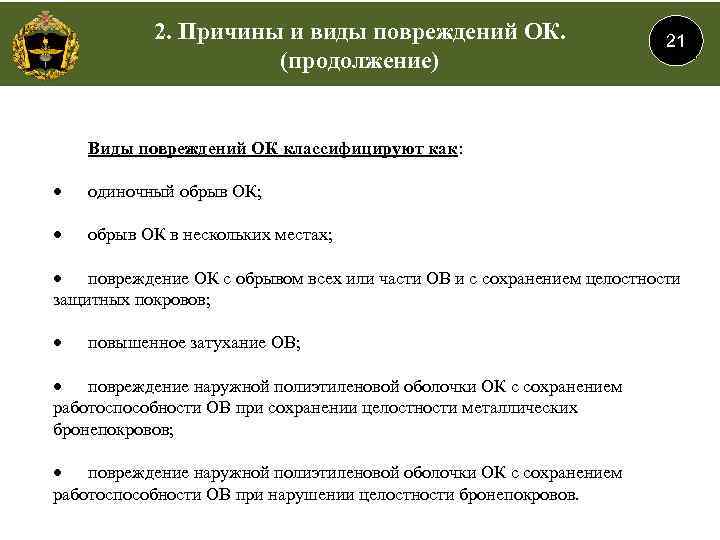

2. Причины и виды повреждений ОК. (продолжение) 21 Виды повреждений ОК классифицируют как: одиночный 2. Причины и виды повреждений ОК. (продолжение) 21 Виды повреждений ОК классифицируют как: одиночный обрыв ОК; обрыв ОК в нескольких местах; повреждение ОК с обрывом всех или части ОВ и с сохранением целостности защитных покровов; повышенное затухание ОВ; повреждение наружной полиэтиленовой оболочки ОК с сохранением работоспособности ОВ при сохранении целостности металлических бронепокровов; повреждение наружной полиэтиленовой оболочки ОК с сохранением работоспособности ОВ при нарушении целостности бронепокровов.

2. Причины и виды повреждений ОК. (продолжение) 21 Основными причинами повреждений подземных ОК являются: 2. Причины и виды повреждений ОК. (продолжение) 21 Основными причинами повреждений подземных ОК являются: механические повреждения ОК при выполнении строительно-монтажных работ сторонними организациями в пределах охранных зон кабельной линии, а также в результате актов вандализма (как правило, это локальные, визуально наблюдаемые повреждения); механические повреждения ОК от перемещения грунтов (обвалы, пучения, оползни, селевые потоки и т. д. ). Как правило, это в пределах одной-двух строительных длин оптического кабеля; повреждения ОВ за счет старения или попадания в сердечник кабеля влаги; повреждения кабелей от грозовых воздействий (при наличии металлических элементов в конструкции оптического кабеля); повреждения ОК от воздействия грызунов, пожаров и т. д. Перечисленные виды повреждений ОК требуют организации коротких (от 50 м) и протяженных (до 7 км) оптических кабельных вставок.

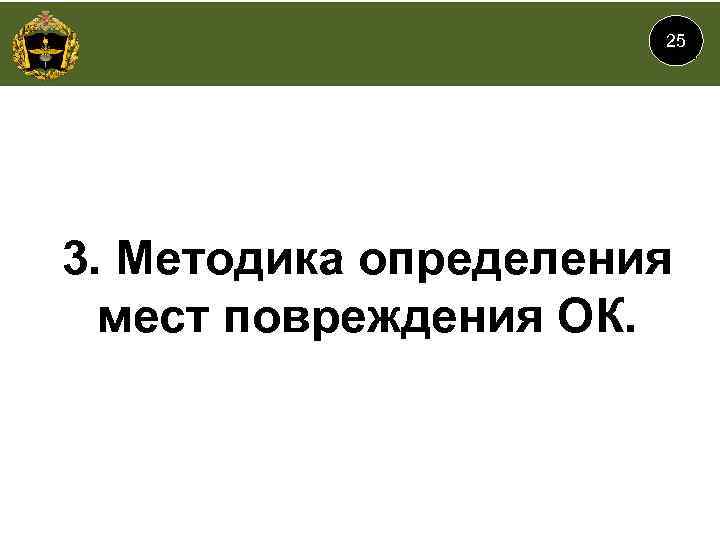

25 3. Методика определения мест повреждения ОК. 25 3. Методика определения мест повреждения ОК.

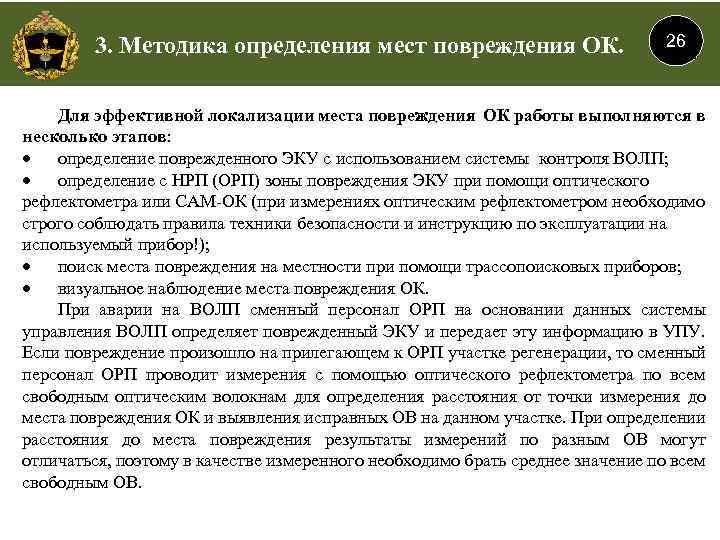

3. Методика определения мест повреждения ОК. 26 Для эффективной локализации места повреждения ОК работы 3. Методика определения мест повреждения ОК. 26 Для эффективной локализации места повреждения ОК работы выполняются в несколько этапов: определение поврежденного ЭКУ с использованием системы контроля ВОЛП; определение с НРП (ОРП) зоны повреждения ЭКУ при помощи оптического рефлектометра или САМ-ОК (при измерениях оптическим рефлектометром необходимо строго соблюдать правила техники безопасности и инструкцию по эксплуатации на используемый прибор!); поиск места повреждения на местности при помощи трассопоисковых приборов; визуальное наблюдение места повреждения ОК. При аварии на ВОЛП сменный персонал ОРП на основании данных системы управления ВОЛП определяет поврежденный ЭКУ и передает эту информацию в УПУ. Если повреждение произошло на прилегающем к ОРП участке регенерации, то сменный персонал ОРП проводит измерения с помощью оптического рефлектометра по всем свободным оптическим волокнам для определения расстояния от точки измерения до места повреждения ОК и выявления исправных ОВ на данном участке. При определении расстояния до места повреждения результаты измерений по разным ОВ могут отличаться, поэтому в качестве измеренного необходимо брать среднее значение по всем свободным ОВ.

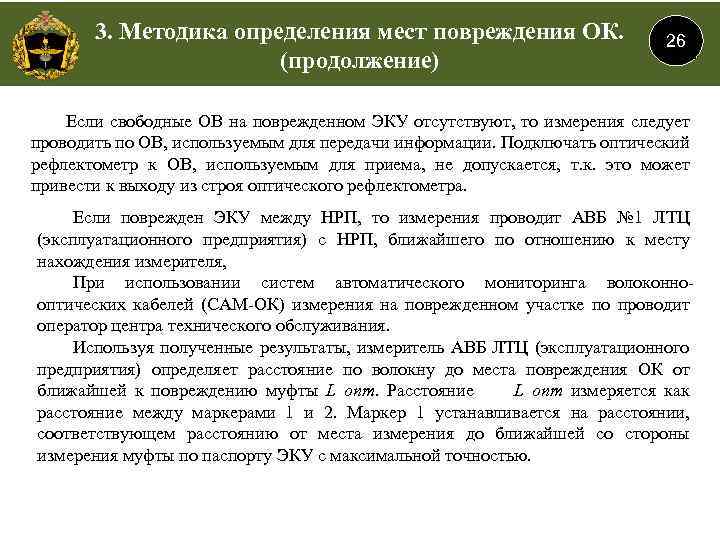

3. Методика определения мест повреждения ОК. (продолжение) 26 Если свободные ОВ на поврежденном ЭКУ 3. Методика определения мест повреждения ОК. (продолжение) 26 Если свободные ОВ на поврежденном ЭКУ отсутствуют, то измерения следует проводить по ОВ, используемым для передачи информации. Подключать оптический рефлектометр к ОВ, используемым для приема, не допускается, т. к. это может привести к выходу из строя оптического рефлектометра. Если поврежден ЭКУ между НРП, то измерения проводит АВБ № 1 ЛТЦ (эксплуатационного предприятия) с НРП, ближайшего по отношению к месту нахождения измерителя, При использовании систем автоматического мониторинга волоконнооптических кабелей (САМ-ОК) измерения на поврежденном участке по проводит оператор центра технического обслуживания. Используя полученные результаты, измеритель АВБ ЛТЦ (эксплуатационного предприятия) определяет расстояние по волокну до места повреждения ОК от ближайшей к повреждению муфты L опт. Расстояние L опт измеряется как расстояние между маркерами 1 и 2. Маркер 1 устанавливается на расстоянии, соответствующем расстоянию от места измерения до ближайшей со стороны измерения муфты по паспорту ЭКУ с максимальной точностью.

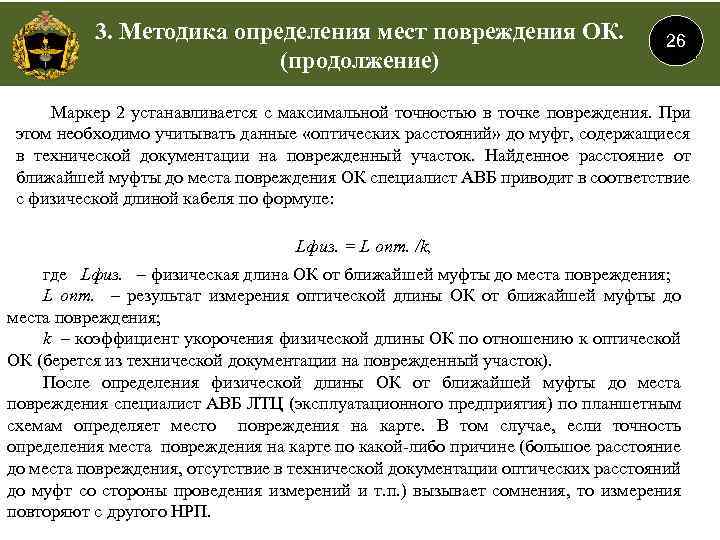

3. Методика определения мест повреждения ОК. (продолжение) 26 Маркер 2 устанавливается с максимальной точностью 3. Методика определения мест повреждения ОК. (продолжение) 26 Маркер 2 устанавливается с максимальной точностью в точке повреждения. При этом необходимо учитывать данные «оптических расстояний» до муфт, содержащиеся в технической документации на поврежденный участок. Найденное расстояние от ближайшей муфты до места повреждения ОК специалист АВБ приводит в соответствие с физической длиной кабеля по формуле: Lфиз. = L опт. /k, где Lфиз. – физическая длина ОК от ближайшей муфты до места повреждения; L опт. – результат измерения оптической длины ОК от ближайшей муфты до места повреждения; k – коэффициент укорочения физической длины ОК по отношению к оптической ОК (берется из технической документации на поврежденный участок). После определения физической длины ОК от ближайшей муфты до места повреждения специалист АВБ ЛТЦ (эксплуатационного предприятия) по планшетным схемам определяет место повреждения на карте. В том случае, если точность определения места повреждения на карте по какой-либо причине (большое расстояние до места повреждения, отсутствие в технической документации оптических расстояний до муфт со стороны проведения измерений и т. п. ) вызывает сомнения, то измерения повторяют с другого НРП.

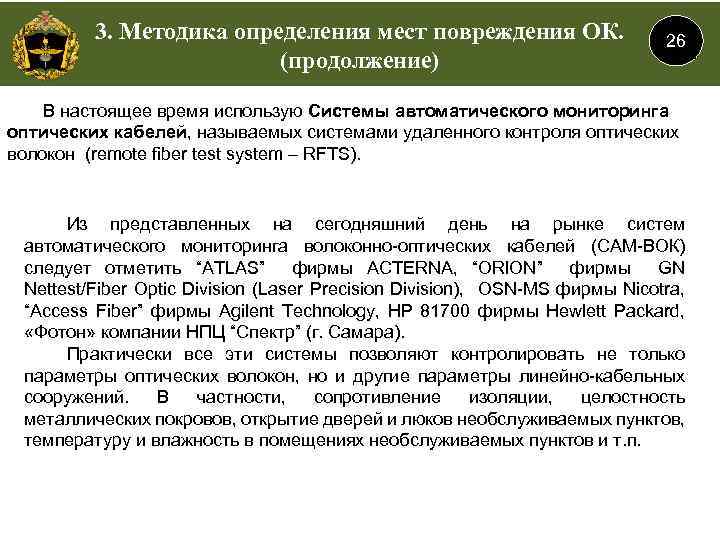

3. Методика определения мест повреждения ОК. (продолжение) 26 В настоящее время использую Системы автоматического 3. Методика определения мест повреждения ОК. (продолжение) 26 В настоящее время использую Системы автоматического мониторинга оптических кабелей, называемых системами удаленного контроля оптических волокон (remote fiber test system – RFTS). Из представленных на сегодняшний день на рынке систем автоматического мониторинга волоконно-оптических кабелей (САМ-ВОК) следует отметить “ATLAS” фирмы ACTERNA, “ORION” фирмы GN Nettest/Fiber Optic Division (Laser Precision Division), OSN-MS фирмы Nicotra, “Access Fiber” фирмы Agilent Technology, HP 81700 фирмы Hewlett Packard, «Фотон» компании НПЦ “Спектр” (г. Самара). Практически все эти системы позволяют контролировать не только параметры оптических волокон, но и другие параметры линейно-кабельных сооружений. В частности, сопротивление изоляции, целостность металлических покровов, открытие дверей и люков необслуживаемых пунктов, температуру и влажность в помещениях необслуживаемых пунктов и т. п.

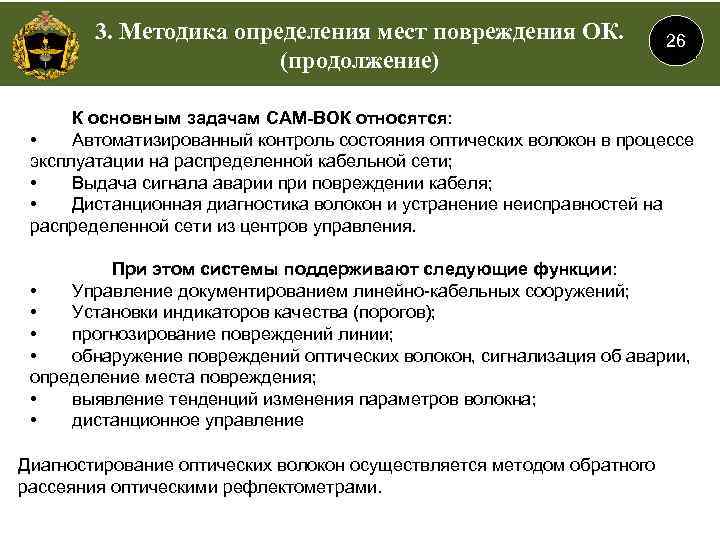

3. Методика определения мест повреждения ОК. (продолжение) 26 К основным задачам САМ-ВОК относятся: • 3. Методика определения мест повреждения ОК. (продолжение) 26 К основным задачам САМ-ВОК относятся: • Автоматизированный контроль состояния оптических волокон в процессе эксплуатации на распределенной кабельной сети; • Выдача сигнала аварии при повреждении кабеля; • Дистанционная диагностика волокон и устранение неисправностей на распределенной сети из центров управления. При этом системы поддерживают следующие функции: • Управление документированием линейно-кабельных сооружений; • Установки индикаторов качества (порогов); • прогнозирование повреждений линии; • обнаружение повреждений оптических волокон, сигнализация об аварии, определение места повреждения; • выявление тенденций изменения параметров волокна; • дистанционное управление Диагностирование оптических волокон осуществляется методом обратного рассеяния оптическими рефлектометрами.

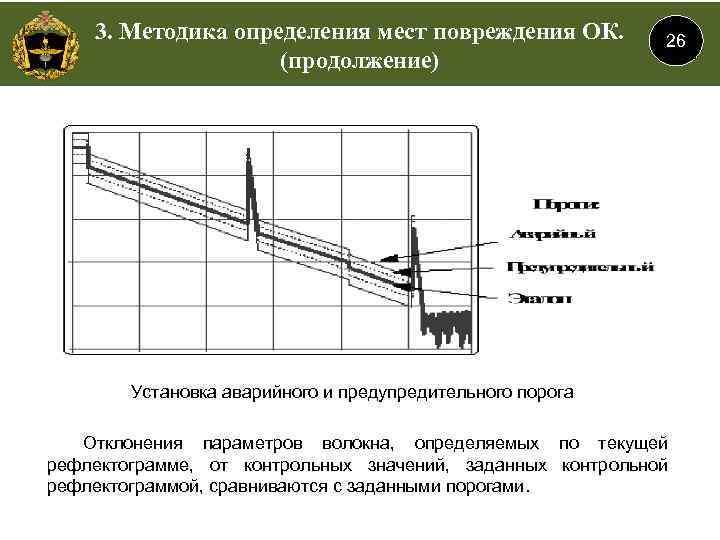

3. Методика определения мест повреждения ОК. (продолжение) 26 Установка аварийного и предупредительного порога Отклонения 3. Методика определения мест повреждения ОК. (продолжение) 26 Установка аварийного и предупредительного порога Отклонения параметров волокна, определяемых по текущей рефлектограмме, от контрольных значений, заданных контрольной рефлектограммой, сравниваются с заданными порогами.

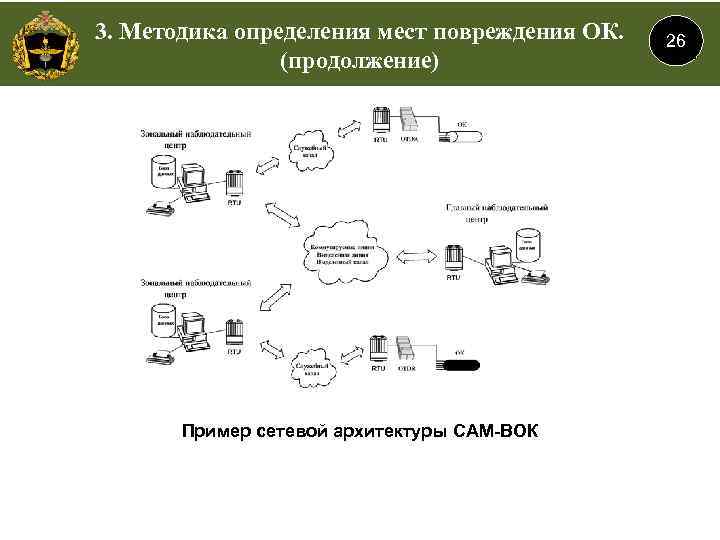

3. Методика определения мест повреждения ОК. (продолжение) Пример сетевой архитектуры САМ-ВОК 26 3. Методика определения мест повреждения ОК. (продолжение) Пример сетевой архитектуры САМ-ВОК 26

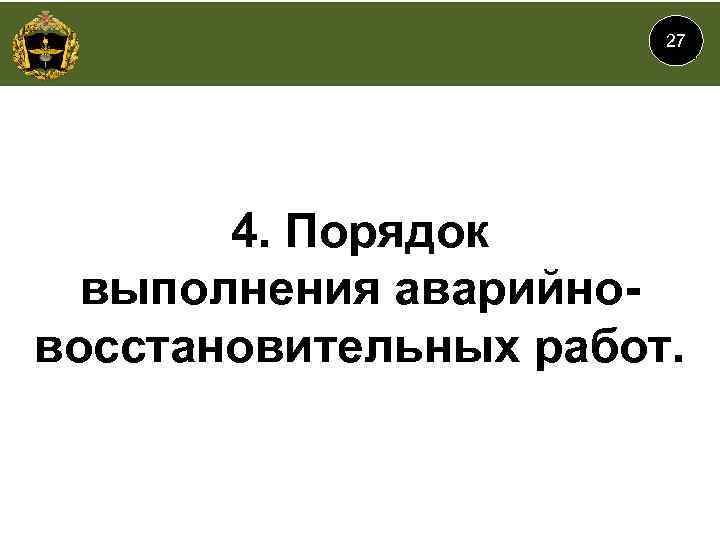

27 4. Порядок выполнения аварийновосстановительных работ. 27 4. Порядок выполнения аварийновосстановительных работ.

4. Порядок выполнения аварийно-восстановительных работ. 28 АВР являются составной частью технического обслуживания ЛКС ВОЛП, 4. Порядок выполнения аварийно-восстановительных работ. 28 АВР являются составной частью технического обслуживания ЛКС ВОЛП, проводимого на ЭКУ. Требования, предъявляемые к организации АВР на линиях передачи: максимальное использование средств механизации и максимально возможное совмещение во времени разнородных работ и операций; одновременная (по возможности) доставка ремонтных бригад и средств механизации к месту производства работ; обеспечение быстрой концентрации технических средств и персонала в местах возникновения аварий линейных сооружений. Восстановление ЛКС ВОЛП при аварийных повреждениях ОК обеспечивается: организаций временной схемы восстановления линии передачи ВОЛП с последующим переходом на постоянную схему, в том числе с использованием схемы резервных обходов; организацией постоянной схемы восстановления линии передачи ВОЛП на участке повреждения.

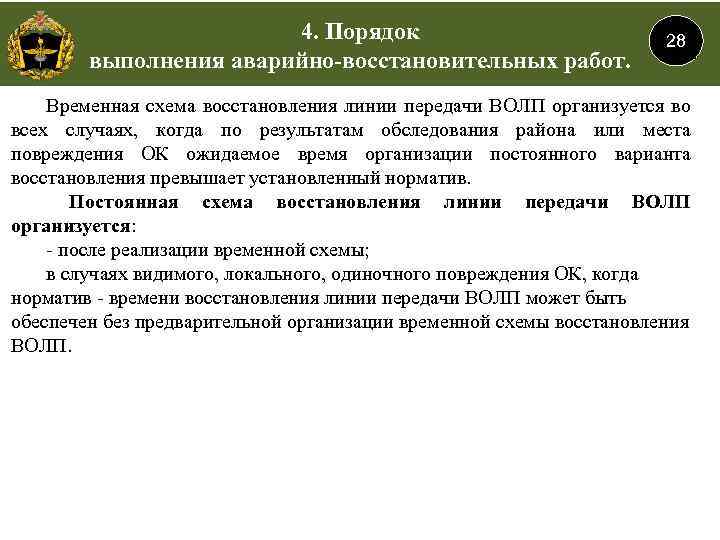

4. Порядок выполнения аварийно-восстановительных работ. 28 Временная схема восстановления линии передачи ВОЛП организуется во 4. Порядок выполнения аварийно-восстановительных работ. 28 Временная схема восстановления линии передачи ВОЛП организуется во всех случаях, когда по результатам обследования района или места повреждения ОК ожидаемое время организации постоянного варианта восстановления превышает установленный норматив. Постоянная схема восстановления линии передачи ВОЛП организуется: - после реализации временной схемы; в случаях видимого, локального, одиночного повреждения ОК, когда норматив - времени восстановления линии передачи ВОЛП может быть обеспечен без предварительной организации временной схемы восстановления ВОЛП.

4. Порядок выполнения аварийно-восстановительных работ. (продолжение). Структура типовой технологической карты по АВР 29 4. Порядок выполнения аварийно-восстановительных работ. (продолжение). Структура типовой технологической карты по АВР 29
