Водозаборные сооружения безнапорный пласт Статический уровень Динамический

Водозаборные сооружения

безнапорный пласт Статический уровень Динамический уровень m m насос

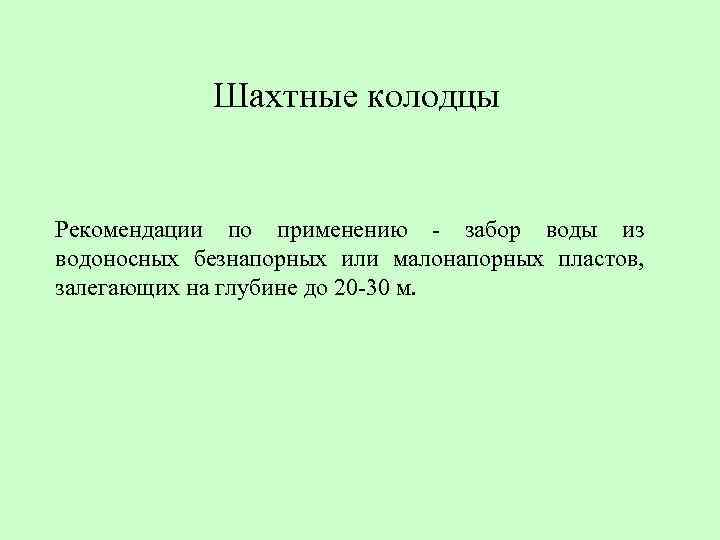

Шахтные колодцы Рекомендации по применению - забор воды из водоносных безнапорных или малонапорных пластов, залегающих на глубине до 20 -30 м.

Шахтный колодец Вентиляционная труба Крышка или люк лучший отвод воды Отмостка- Глиняный замок предотвра щение обвала породы 1. защита колодца от загрязненных поверхностных вод 2. лучшие условия эксплуатации Оголовок Ствол 1 -2 м 0, 8 м 1, 5 -2 м ³ 1 м 30 -40 м УГВ Депрессионная кривая фильтр

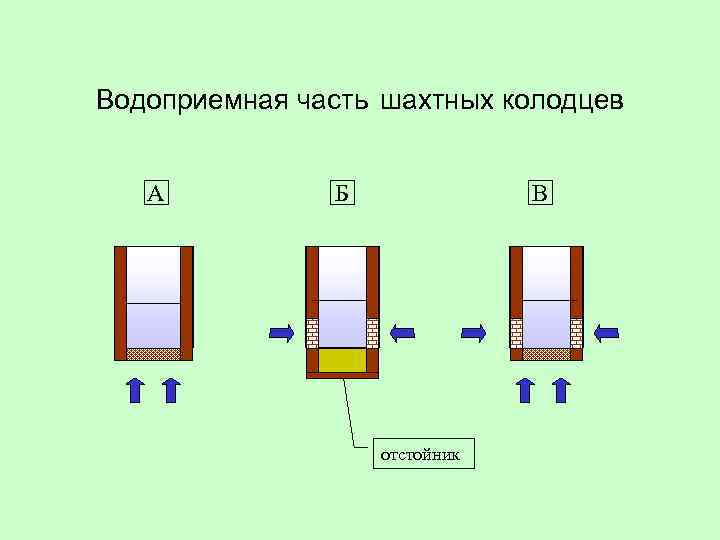

Водоприемная часть шахтных колодцев А Б В отстойник

Водоприемная часть ШК Шатер-создание достаточного запаса воды при малом дебите Зумпф -увеличение объема водоприемной части, -создание глубины для забора воды Зумпф Шатер

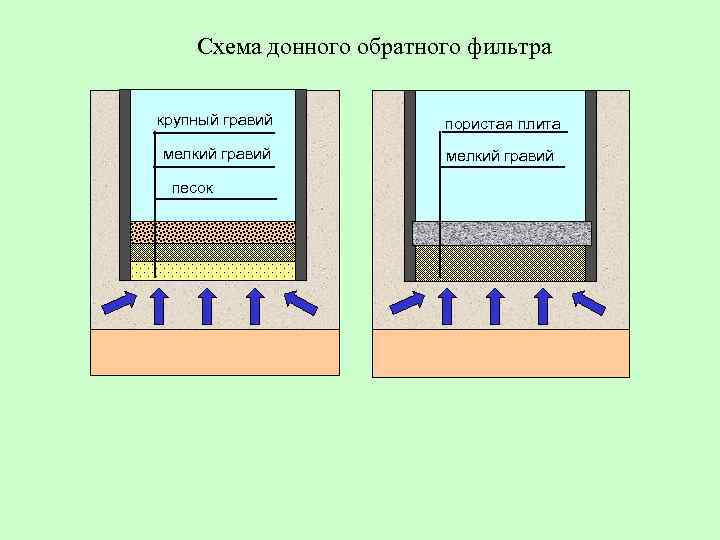

Схема донного обратного фильтра крупный гравий пористая плита мелкий гравий песок

Водоприемная стенка шахтного колодца Б А Пористая стенка Водоносный пласт Пористая стенка Гравийный фильтр Водоносный пласт

Шахтный колодец совершенного типа Несовер шенного типа А m Уровень грунтовых вод Депрессионная воронка Б m L=0. 8 m Водоприемная часть отстойник

Использование лучей для увеличения отбора воды шахтным колодцем

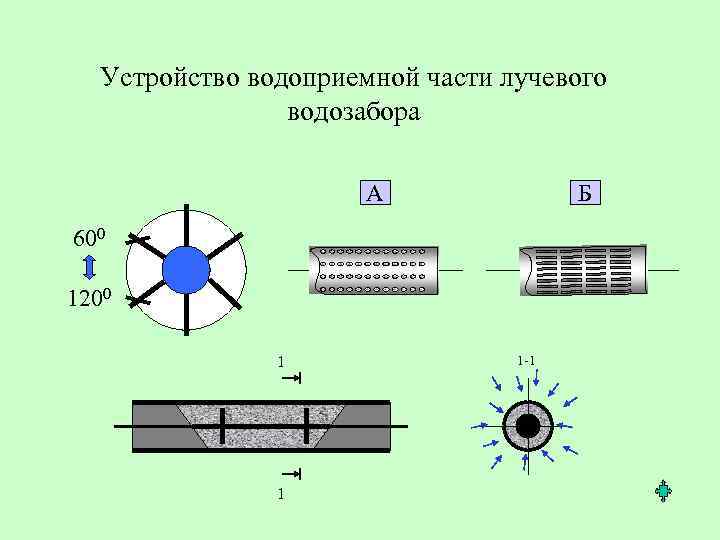

Устройство водоприемной части лучевого водозабора А Б 600 1200 1 1 1 -1

Сифонный водозабор Вакуумная установка Центральный колодец Шахтный колодец Сифонный трубопровод Погружной насос

Схемы сборных водов Линейный ряд Сборный колодец Шахтные колодцы Сифонный трубопровод

Производство работ по рытью шахтных колодцев Возведение колодцев производят опускным способом или устраивают крепление в заранее вырытой шахте. Для рыхления и выемки земли при рытье колодцев используют лопаты, ломы и кирки с укороченной ручкой. При глубине шахты до 2 м землю выбрасывают вручную. Котлован Подъем грунта с применением небольшого крана Подъем грунта воротом Нож Для рытья и подъема грунта применяют также грейферы

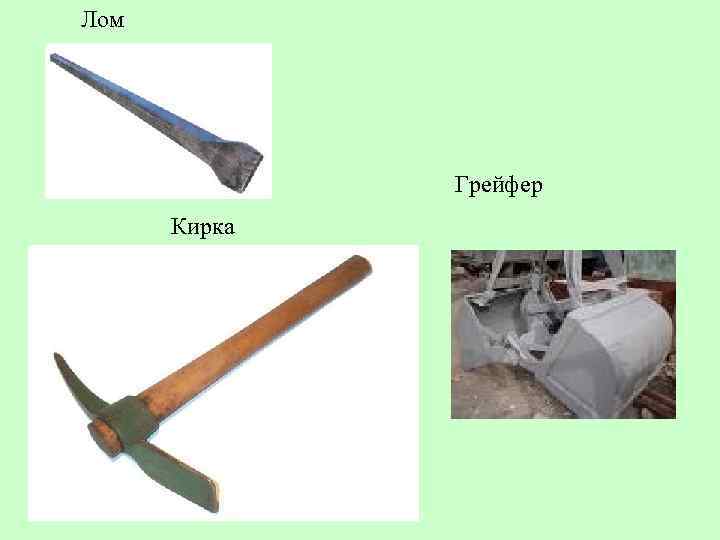

Лом Грейфер Кирка

Строительство ШК в рыхлых, легко размываемых грунтах Рыхление грунта в забое колодца производится струей воды под большим напором, а разжиженный грунт поднимается струйным элеватором (эжектором) Возможно лишь при наличии в месте постройки колодца достаточного количества воды

Шнековое бурение Область применения- в мягких породах на небольшую глубину (до 30 -50 м) Шнековое бурение - это вращательный процесс с использованием лопастного долота-резца и удалением при этом из забоя скважины разрушенной породы шнеком Производительность проходки скважины таким методом самоходными установками - до десятков метров в смену Кондуктор Буровой шнек Обсадные трубы Преимущества: менее затратный, метр проходки обходится дешевле роторного способа Недостатки: при случайной встрече с подземными валунами (моренами) применение шнека становится проблемным

Оборудование применяемое для шнекового бурения Поддон для грунта Ось скважины Драб до 0, 5 м Буровые шнеки

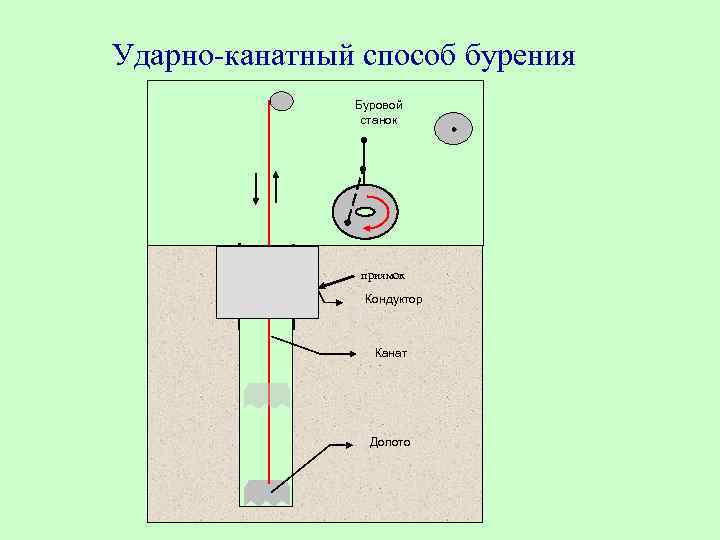

Ударно-канатный способ бурения Буровой станок приямок Кондуктор Канат Долото

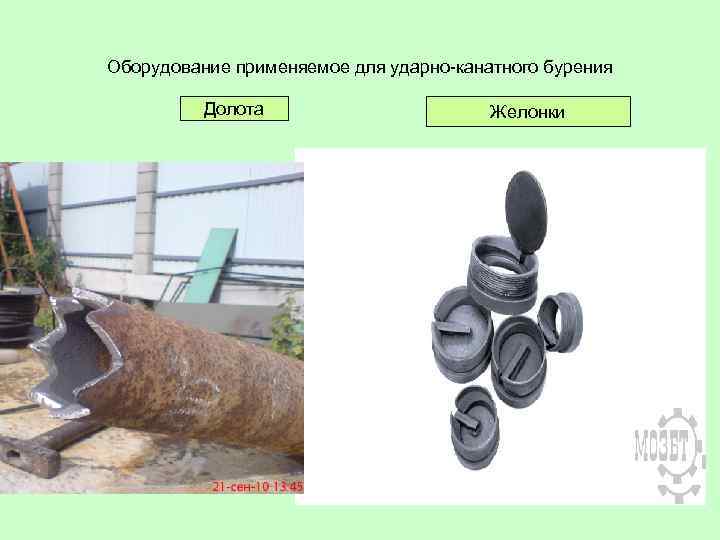

Оборудование применяемое для ударно-канатного бурения Долота плоское крестообразное Желонки с клапаном

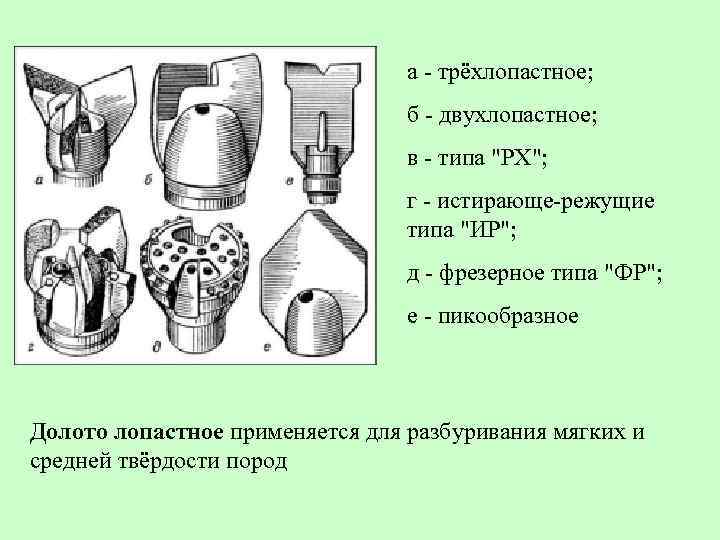

а - трёхлопастное; б - двухлопастное; в - типа "РХ"; г - истирающе-режущие типа "ИР"; д - фрезерное типа "ФР"; е - пикообразное Долото лопастное применяется для разбуривания мягких и средней твёрдости пород

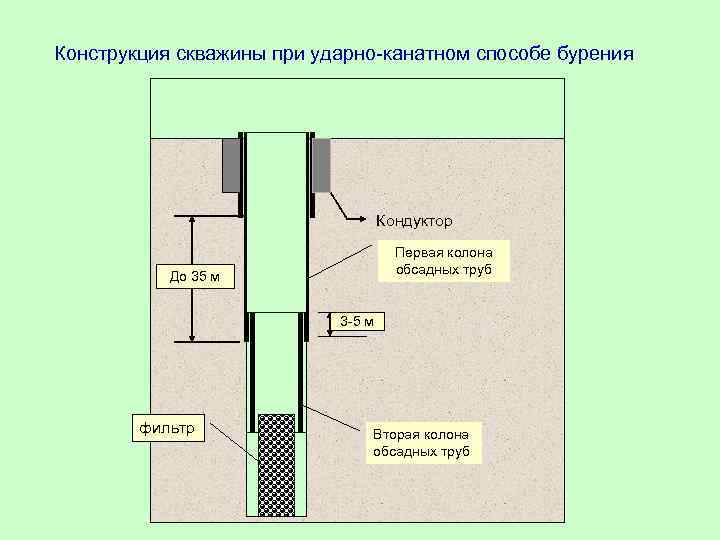

Конструкция скважины при ударно-канатном способе бурения Кондуктор Первая колона обсадных труб До 35 м 3 -5 м фильтр Вторая колона обсадных труб

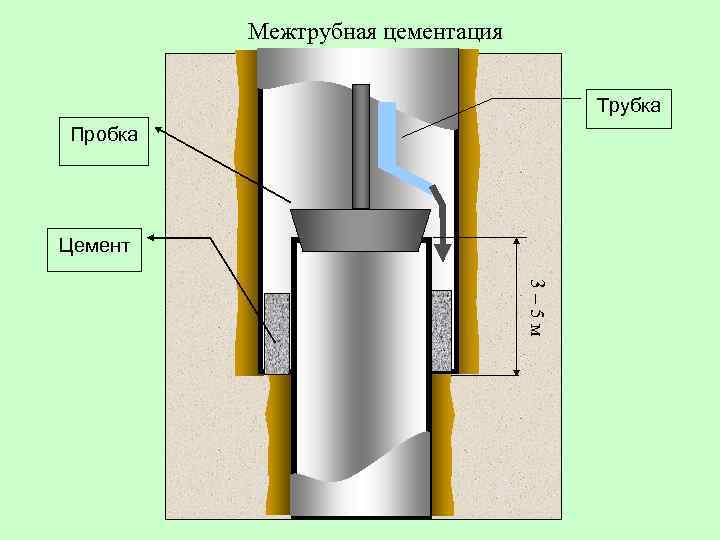

Межтрубная цементация Трубка Пробка Цемент 3– 5 м

Роторное бурение с прямой промывкой Ротор Насос Отстойник Кондуктор Буровая труба Промывочная жидкость Долото Преимущества: -высокие механические и коммерческие скорости бурения; -возможность бурения пород различной твердости на различной глубине; -небольшая металлоемкость конструкции. Недостатки: -при использовании глинистого раствора возникает трудность качественного опробования водоносных пластов и их освоения, что приводит к снижению дебита скважины, требует проведения длительных и сложных работ по ее разглинизации; -необходимость снабжения установок водой и качественной глиной; -трудности бурения в породах, содержащих валунно-галечниковые включения, поглощающие промывочную жидкость; -трудности организации работ в зимнее время при отрицательных температурах

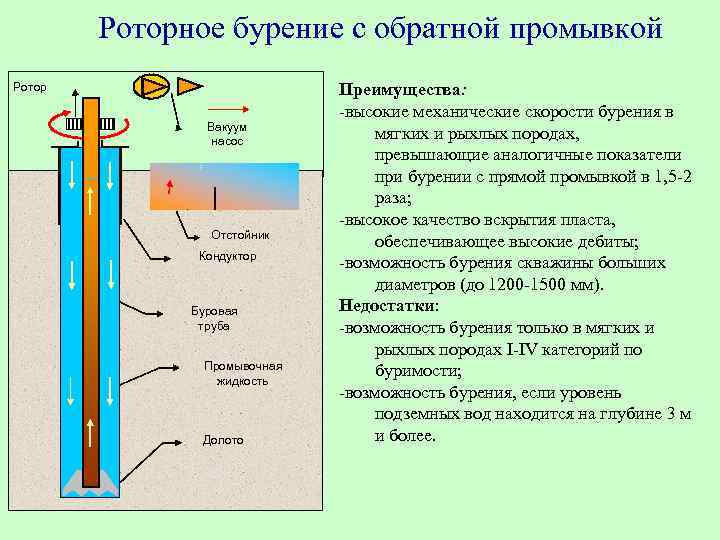

Роторное бурение с обратной промывкой Ротор Вакуум насос Отстойник Кондуктор Буровая труба Промывочная жидкость Долото Преимущества: -высокие механические скорости бурения в мягких и рыхлых породах, превышающие аналогичные показатели при бурении с прямой промывкой в 1, 5 -2 раза; -высокое качество вскрытия пласта, обеспечивающее высокие дебиты; -возможность бурения скважины больших диаметров (до 1200 -1500 мм). Недостатки: -возможность бурения только в мягких и рыхлых породах I-IV категорий по буримости; -возможность бурения, если уровень подземных вод находится на глубине 3 м и более.

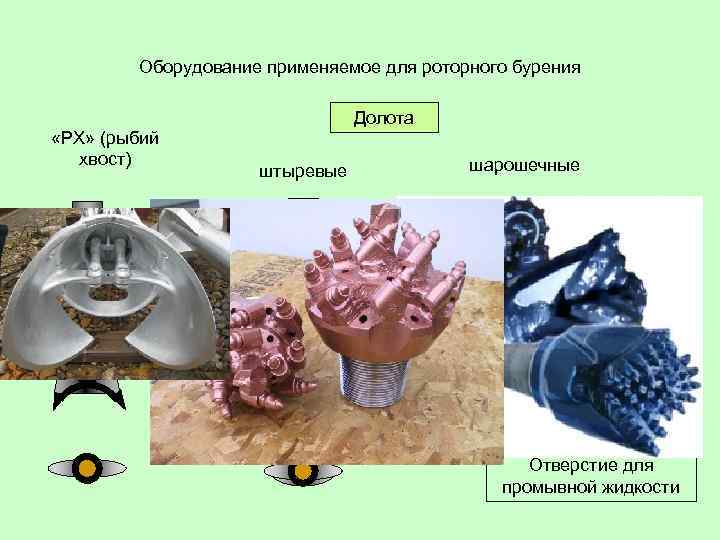

Оборудование применяемое для роторного бурения «РХ» (рыбий хвост) Долота штыревые шарошечные 2 -е 3 -е Отверстие для промывной жидкости

Конструкция скважины при роторном способе бурения Кондуктор До 1 км фильтр рабочая колона обсадных труб

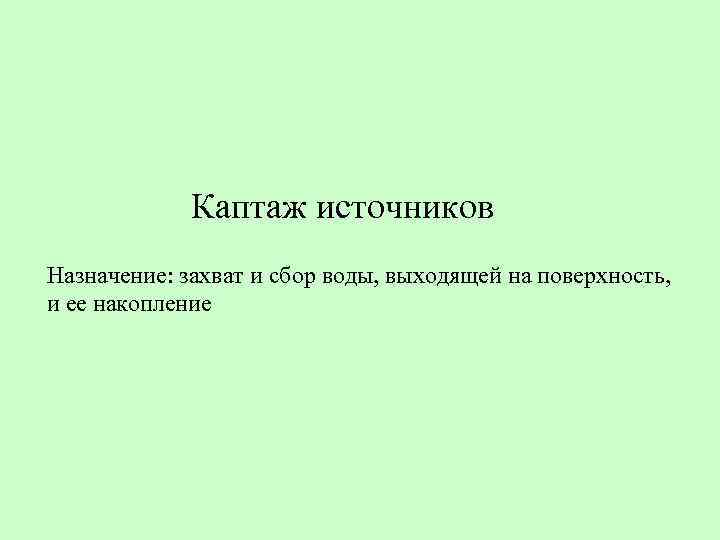

Каптаж источников Назначение: захват и сбор воды, выходящей на поверхность, и ее накопление

Каптаж нисходящих источников Грунт покрывающий водоносный пласт Подземные воды Обсыпка грунтом фильтр Водосборная камера Водоупорный пласт

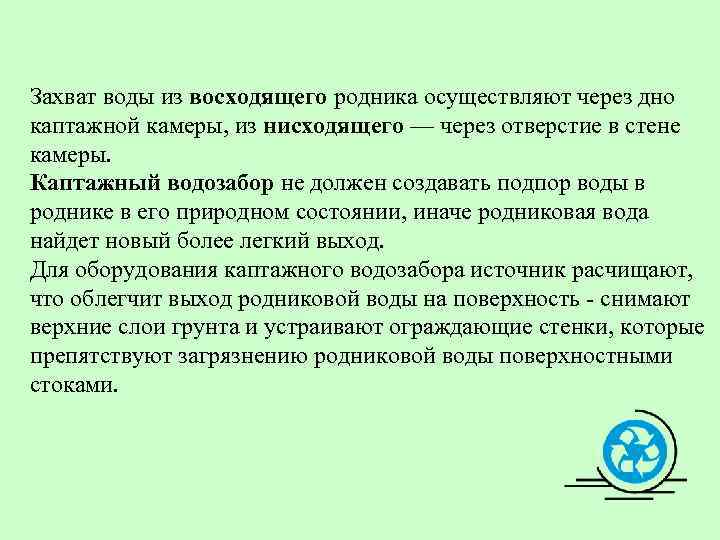

Захват воды из восходящего родника осуществляют через дно каптажной камеры, из нисходящего — через отверстие в стене камеры. Каптажный водозабор не должен создавать подпор воды в роднике в его природном состоянии, иначе родниковая вода найдет новый более легкий выход. Для оборудования каптажного водозабора источник расчищают, что облегчит выход родниковой воды на поверхность - снимают верхние слои грунта и устраивают ограждающие стенки, которые препятствуют загрязнению родниковой воды поверхностными стоками.

Водосборная камера Донные клапаны Водоприемное окно Отвод воды к потребителю фильтр Отвод осадка в канализацию Переливная перегородка

9 Каптаж восходящих родников 5 4 1 6 2 7 8 3 1 — глиняный замок; 2 — донный фильтр; 3 — грязевая труба; 4 — водоотводящая канава; 5 — вентиляционный стояк; 6 — водоотводящая труба; 7 — колодец размещения задвижек; 8 — переливная труба 9 — водосборная камера

Каптаж ключей вентиляция Засыпка грунтом Водонепроницаемый экран Гравийнощебеночный слой Водоносный пласт водоупор Дренажная гребенка

Предварительная подготовка после каптажа Трещиноватые и скальные водоносы Б Камера хранения и отбора воды отстойник осадок А Мелкие и средние водоносные пласты Б отстойник осадок фильтр Камера хранения и отбора воды А
