Водоснабжение зданий Классификация Вводы водопровода Водопроводные сети Приборы

Водоснабжение зданий Классификация Вводы водопровода Водопроводные сети Приборы для измерения расходов воды Арматура систем водоснабжения зданий. Материал труб 6. Противопожарное водоснабжение зданий 7. Расчет 1. 2. 3. 4. 5.

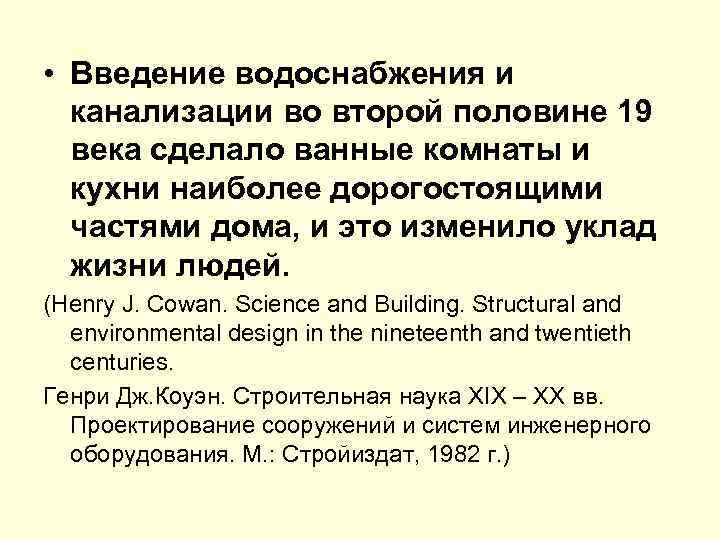

• Введение водоснабжения и канализации во второй половине 19 века сделало ванные комнаты и кухни наиболее дорогостоящими частями дома, и это изменило уклад жизни людей. (Henry J. Cowan. Science and Building. Structural and environmental design in the nineteenth and twentieth centuries. Генри Дж. Коуэн. Строительная наука XIX – XX вв. Проектирование сооружений и систем инженерного оборудования. М. : Стройиздат, 1982 г. )

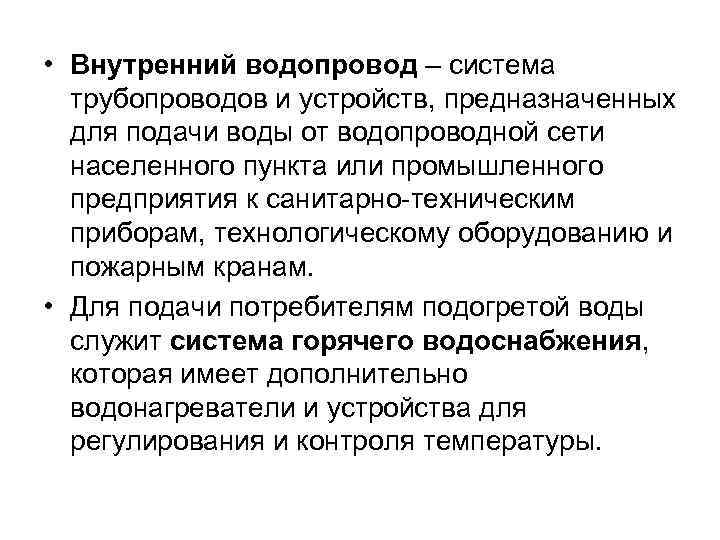

• Внутренний водопровод – система трубопроводов и устройств, предназначенных для подачи воды от водопроводной сети населенного пункта или промышленного предприятия к санитарно-техническим приборам, технологическому оборудованию и пожарным кранам. • Для подачи потребителям подогретой воды служит система горячего водоснабжения, которая имеет дополнительно водонагреватели и устройства для регулирования и контроля температуры.

Внутренний водопровод По назначению Хозяйственнопитьевой Противопожарный Производственный Поливочный По сфере обслуживания Объединенный Раздельный Единый По принципу действия Без повысительных устройств С напорно-запасными баками С повысительными насосами С повысит. насосами и баками С гидропневмоустановками Зонные

Схемы снабжения горячей и холодной водой зданий при: централизованном нагреве воды использовании местных водонагревателей 1 1 5 4 3 2 2 6 1 – водомерный узел; 2 – сеть холодной воды; 3 – сеть горячей воды; 4 – водонагреватель; 5 – местный водонагреватель; 6 – циркуляционная сеть

Основные элементы внутреннего водопровода 8 6 2 12 7 5 2 9 3 13 1 ЦТП 11 10 Здание 4

Основные элементы внутреннего водопровода 1 – ввод; 2 – счетчик воды; 3 – установки для повышения напора; 4 – магистральный трубопровод холодной воды; 5 – стояк; 6 – подводки к санитарным приборам; 7 – запорная арматура; 8 – водоразборная арматура; 9 - подающий трубопровод горячей воды; 10 - циркуляционный трубопровод горячей воды; 11 - циркуляционный насос; 12 - пожарные краны; 13 – поливочный водопровод и поливочные краны

2. Вводы водопровода

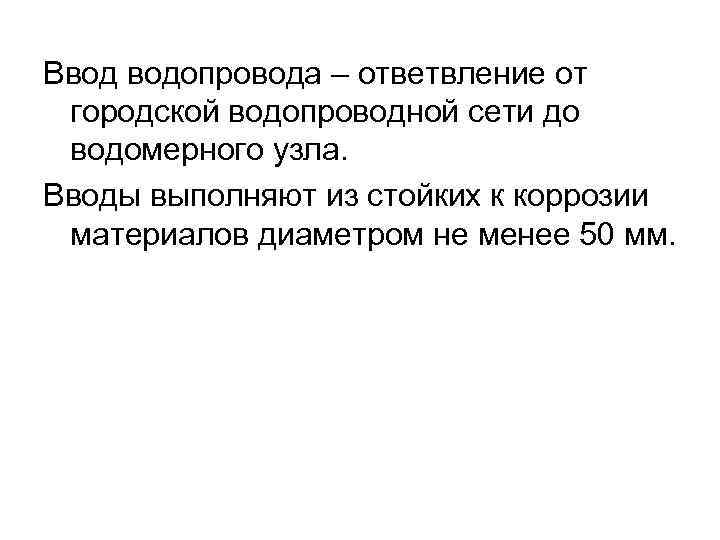

Ввод водопровода – ответвление от городской водопроводной сети до водомерного узла. Вводы выполняют из стойких к коррозии материалов диаметром не менее 50 мм.

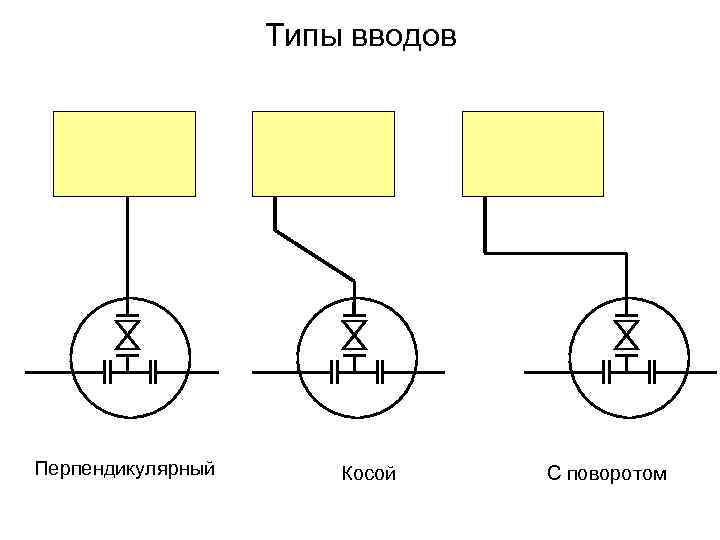

Типы вводов Перпендикулярный Косой С поворотом

СНи. П 2. 04. 01 -85* 9. 1. …. Кольцевые сети должны быть присоединены к наружной кольцевой сети не менее чем двумя вводами. Два и более ввода следует предусматривать для: зданий, в которых установлено свыше 12 пожарных кранов; жилых зданий с числом квартир свыше 400, клубов с эстрадой, кинотеатров с числом мест свыше 300; театров и клубов со сценой независимо от числа мест; зданий, оборудованных спринклерными и дренчерными системами при числе узлов управления свыше трех; бань при числе мест 200 и более; прачечных на 2 т и более белья в смену.

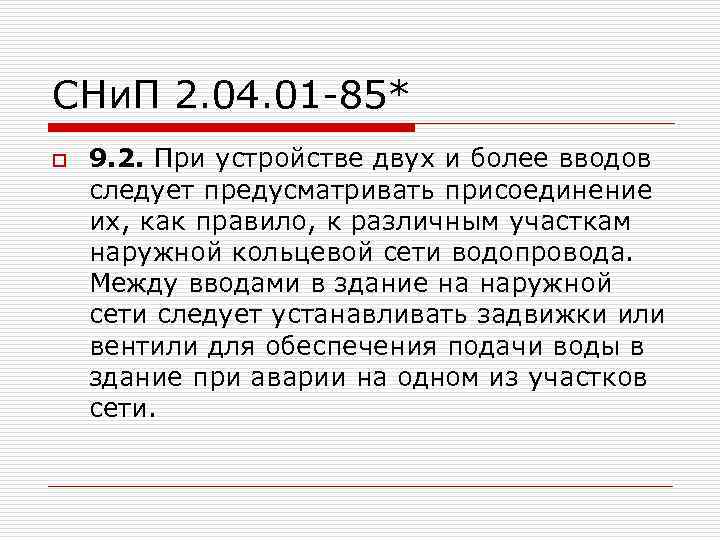

СНи. П 2. 04. 01 -85* o 9. 2. При устройстве двух и более вводов следует предусматривать присоединение их, как правило, к различным участкам наружной кольцевой сети водопровода. Между вводами в здание на наружной сети следует устанавливать задвижки или вентили для обеспечения подачи воды в здание при аварии на одном из участков сети.

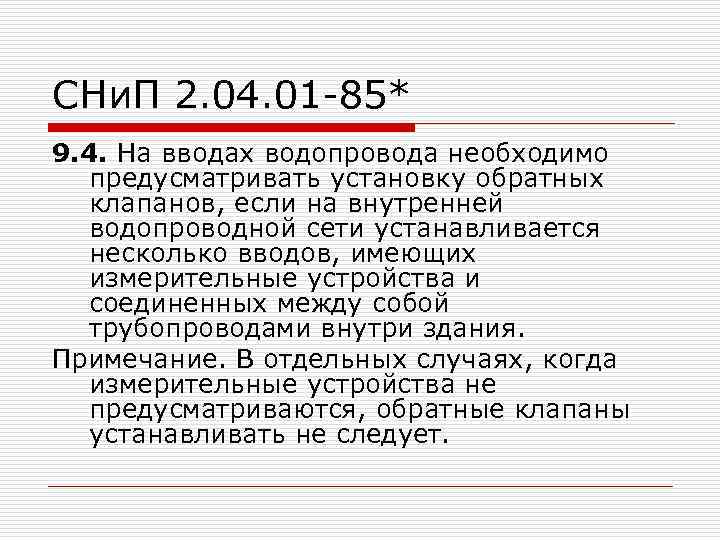

СНи. П 2. 04. 01 -85* 9. 4. На вводах водопровода необходимо предусматривать установку обратных клапанов, если на внутренней водопроводной сети устанавливается несколько вводов, имеющих измерительные устройства и соединенных между собой трубопроводами внутри здания. Примечание. В отдельных случаях, когда измерительные устройства не предусматриваются, обратные клапаны устанавливать не следует.

Схема кольцевания двумя вводами

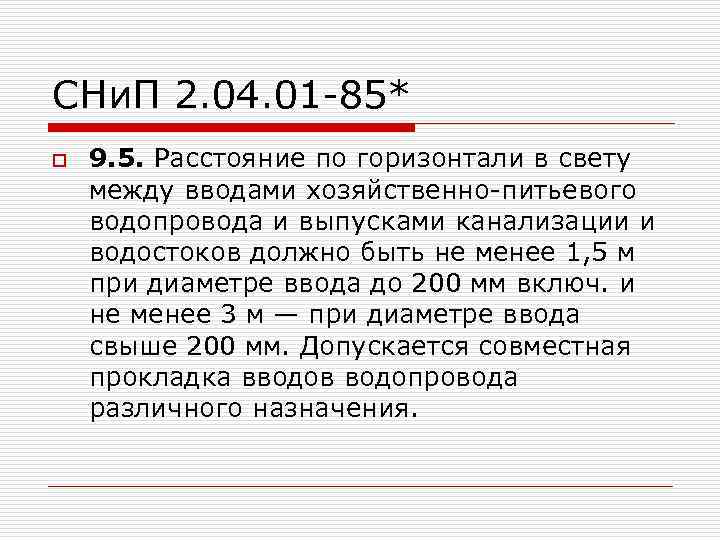

СНи. П 2. 04. 01 -85* o 9. 5. Расстояние по горизонтали в свету между вводами хозяйственно-питьевого водопровода и выпусками канализации и водостоков должно быть не менее 1, 5 м при диаметре ввода до 200 мм включ. и не менее 3 м — при диаметре ввода свыше 200 мм. Допускается совместная прокладка вводов водопровода различного назначения.

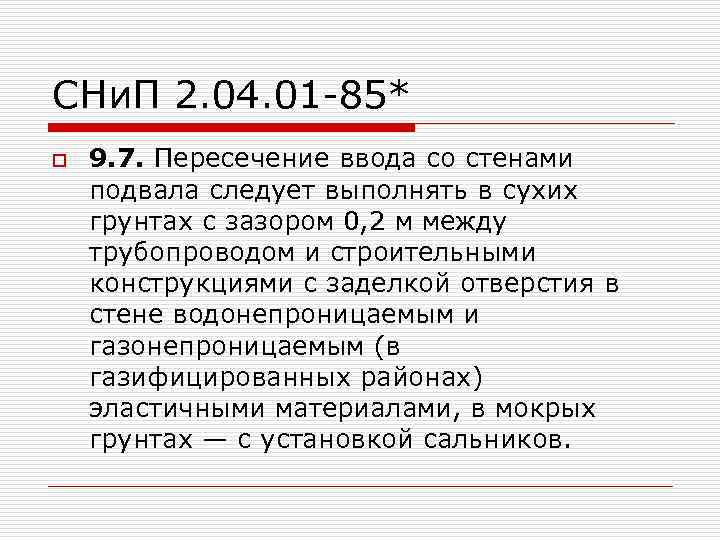

СНи. П 2. 04. 01 -85* o 9. 7. Пересечение ввода со стенами подвала следует выполнять в сухих грунтах с зазором 0, 2 м между трубопроводом и строительными конструкциями с заделкой отверстия в стене водонепроницаемым и газонепроницаемым (в газифицированных районах) эластичными материалами, в мокрых грунтах — с установкой сальников.

3. Водопроводные сети

Сети внутреннего водопровода По конфигурации Тупиковые Кольцевые Комбинированные По расположению магистральных тр-дов С нижней разводкой С верхней разводкой С горизонтальной разводкой С вертикальной разводкой

Тупиковая сеть с нижней разводкой с вертикальными распределительными трубопроводами горизонтальными магистральными трубопроводами Тупиковая сеть с верхней разводкой с вертикальными распределительными трубопроводами горизонтальными магистральными трубопроводами

Тупиковая сеть с вертикальной разводкой магистралей и горизонтальными распределительными трубопроводами Комбинированная сеть с нижней разводкой с горизонтальным кольцеванием

Кольцевая сеть с верхней и нижней разводкой с вертикальным кольцеванием

СНи. П 2. 04. 01 -85* 9. 1. Системы внутренних водопроводов холодной воды следует принимать: тупиковыми, если допускается перерыв а подаче воды и при числе пожарных кранов до 12; кольцевыми или с закольцованными вводами при двух тупиковых трубопроводах с ответвлениями к потребителям от каждого из них для обеспечения непрерывной подачи воды. Кольцевые сети должны быть присоединены к наружной кольцевой сети не менее чем двумя вводами.

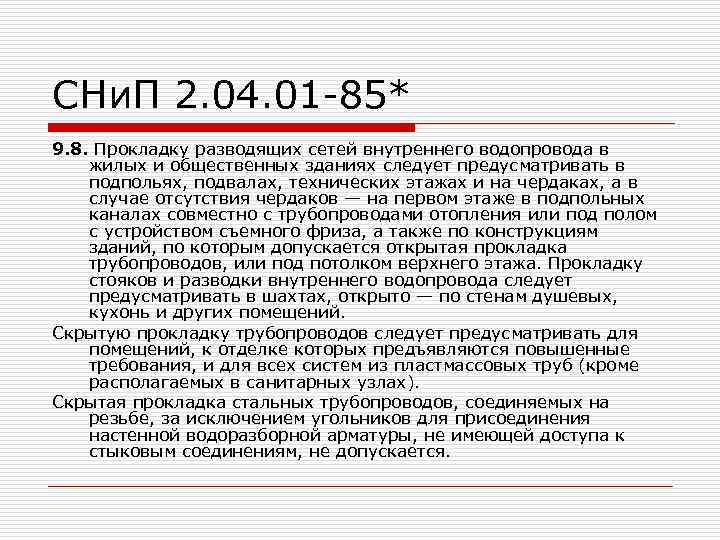

СНи. П 2. 04. 01 -85* 9. 8. Прокладку разводящих сетей внутреннего водопровода в жилых и общественных зданиях следует предусматривать в подпольях, подвалах, технических этажах и на чердаках, а в случае отсутствия чердаков — на первом этаже в подпольных каналах совместно с трубопроводами отопления или под полом с устройством съемного фриза, а также по конструкциям зданий, по которым допускается открытая прокладка трубопроводов, или под потолком верхнего этажа. Прокладку стояков и разводки внутреннего водопровода следует предусматривать в шахтах, открыто — по стенам душевых, кухонь и других помещений. Скрытую прокладку трубопроводов следует предусматривать для помещений, к отделке которых предъявляются повышенные требования, и для всех систем из пластмассовых труб (кроме располагаемых в санитарных узлах). Скрытая прокладка стальных трубопроводов, соединяемых на резьбе, за исключением угольников для присоединения настенной водоразборной арматуры, не имеющей доступа к стыковым соединениям, не допускается.

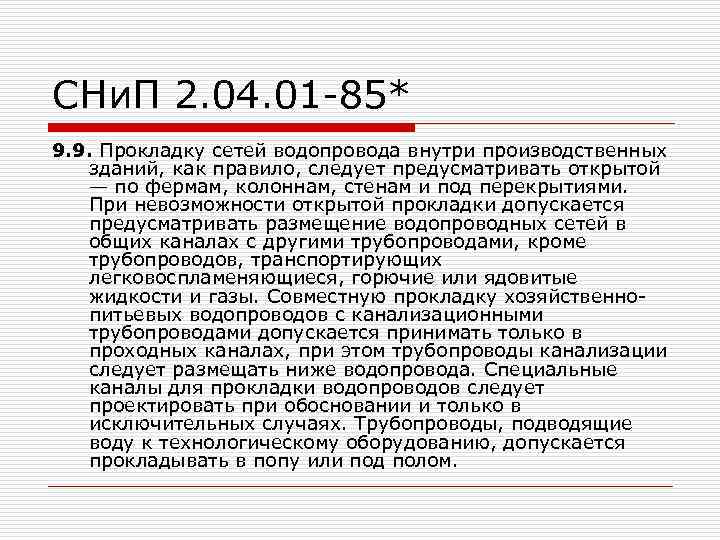

СНи. П 2. 04. 01 -85* 9. 9. Прокладку сетей водопровода внутри производственных зданий, как правило, следует предусматривать открытой — по фермам, колоннам, стенам и под перекрытиями. При невозможности открытой прокладки допускается предусматривать размещение водопроводных сетей в общих каналах с другими трубопроводами, кроме трубопроводов, транспортирующих легковоспламеняющиеся, горючие или ядовитые жидкости и газы. Совместную прокладку хозяйственнопитьевых водопроводов с канализационными трубопроводами допускается принимать только в проходных каналах, при этом трубопроводы канализации следует размещать ниже водопровода. Специальные каналы для прокладки водопроводов следует проектировать при обосновании и только в исключительных случаях. Трубопроводы, подводящие воду к технологическому оборудованию, допускается прокладывать в попу или под полом.

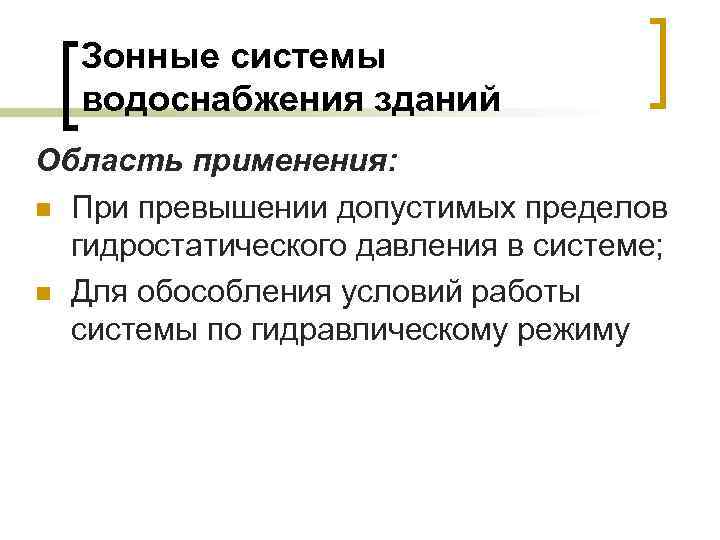

Зонные системы водоснабжения зданий Область применения: n При превышении допустимых пределов гидростатического давления в системе; n Для обособления условий работы системы по гидравлическому режиму

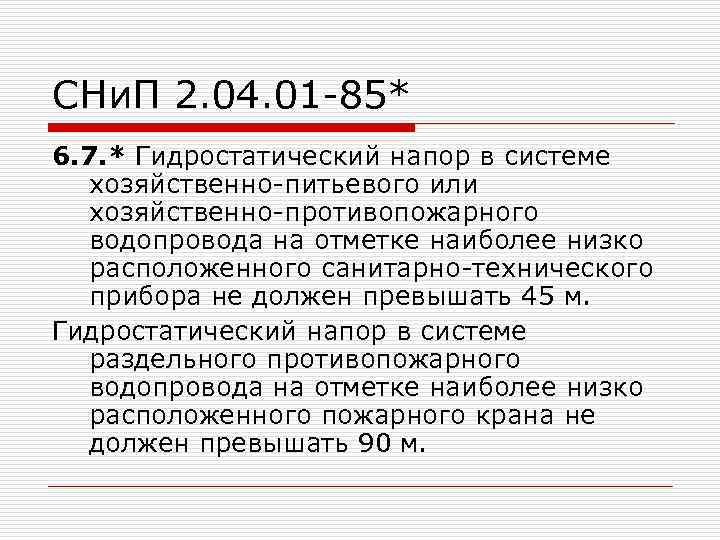

СНи. П 2. 04. 01 -85* 6. 7. * Гидростатический напор в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должен превышать 45 м. Гидростатический напор в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного пожарного крана не должен превышать 90 м.

Последовательная схема Параллельная схема

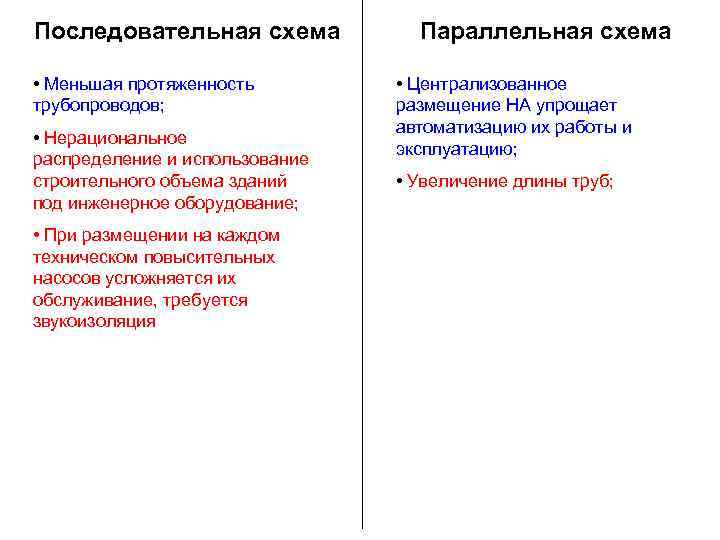

Последовательная схема • Меньшая протяженность трубопроводов; • Нерациональное распределение и использование строительного объема зданий под инженерное оборудование; • При размещении на каждом техническом повысительных насосов усложняется их обслуживание, требуется звукоизоляция Параллельная схема • Централизованное размещение НА упрощает автоматизацию их работы и эксплуатацию; • Увеличение длины труб;
