Водоснабжение отеля Иллюстрации к лекционному курсу Разработка доцента Нужина Е. В.
Схема забора воды для отеля из открытого водоема Схема водопроводной станции: 1 - сооружение для водозабора; 2 - насосная станция первого подъема; 3 - очистные сооружения; 4 - резервуары чистой воды; 5 - насосная станция второго подъема; 6 водоводы; 7 - напорная башня; 8 - магистральная водопроводная сеть.
Схема забора воды для отеля из скважины • Скважина должна находится на территории отеля

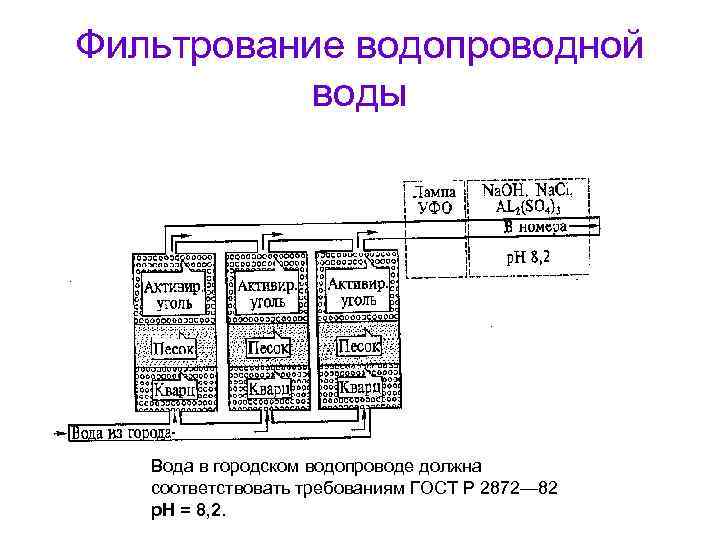

Фильтрование водопроводной воды Вода в городском водопроводе должна соответствовать требованиям ГОСТ Р 2872— 82 р. Н = 8, 2.

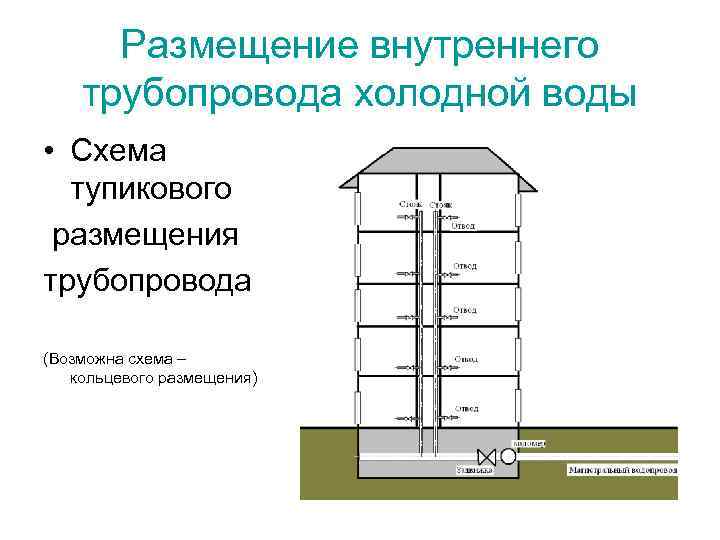

Размещение внутреннего трубопровода холодной воды • Схема тупикового размещения трубопровода (Возможна схема – кольцевого размещения)
Давление холодной и горячей воды у водоразборной арматуры в номерах гостиниц разных категорий Нормируемая величина давления воды, МПа, для гостиниц категорий Минимальное давление воды Максимальное давление * и ** *** и выше Холодная 0, 08 0, 1 Горячая 0, 06 0, 08 0, 45

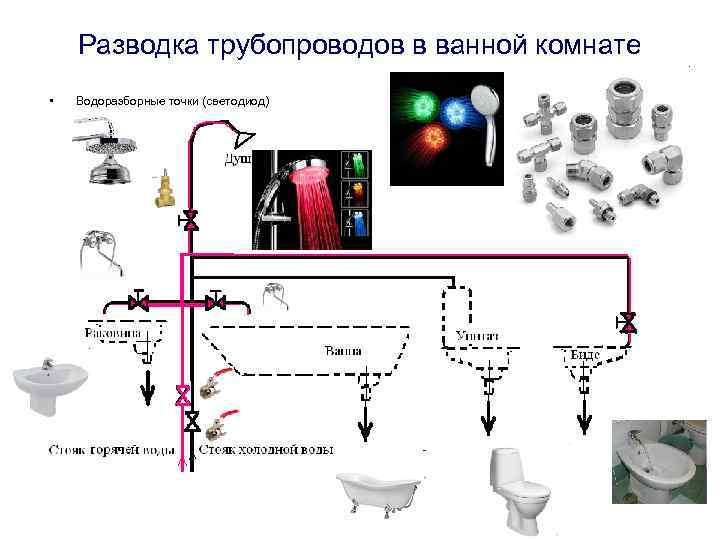

Разводка трубопроводов в ванной комнате • Водоразборные точки (светодиод)

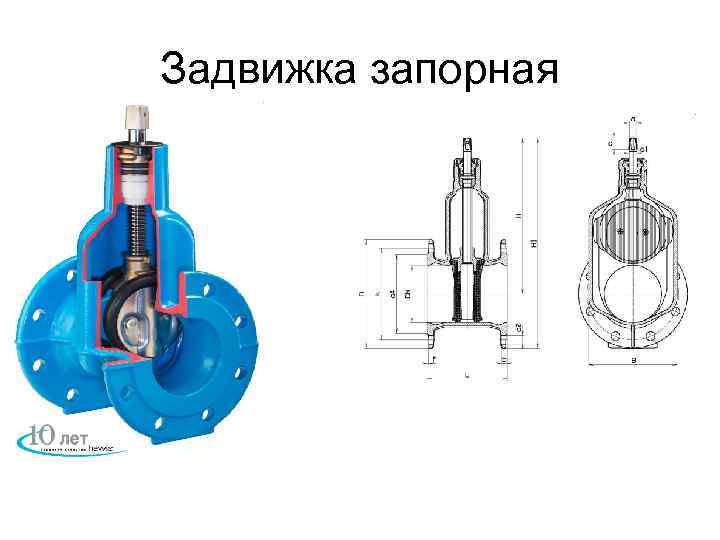

Задвижка запорная

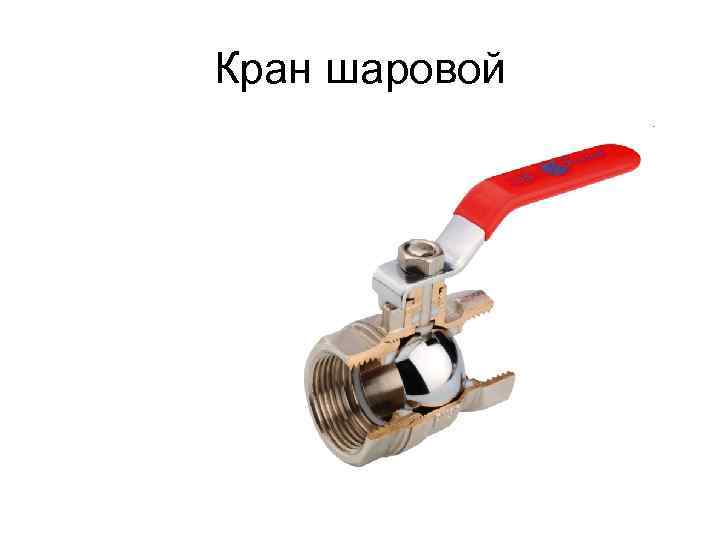

Кран шаровой

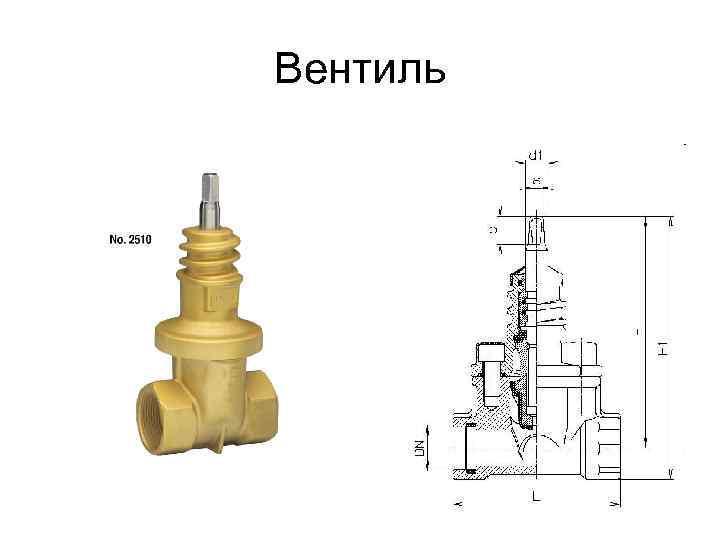

Вентиль

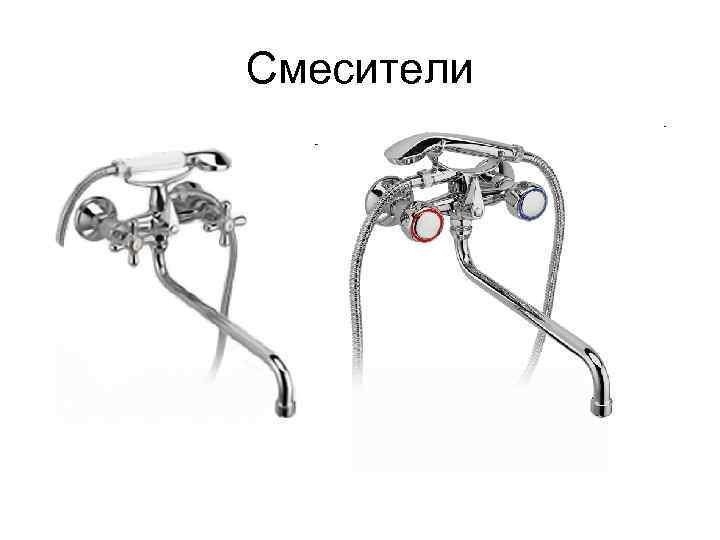

Смесители

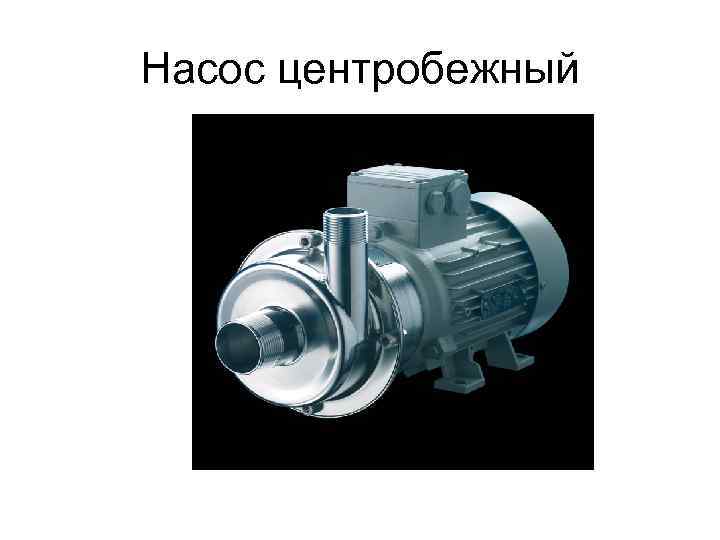

Насос центробежный

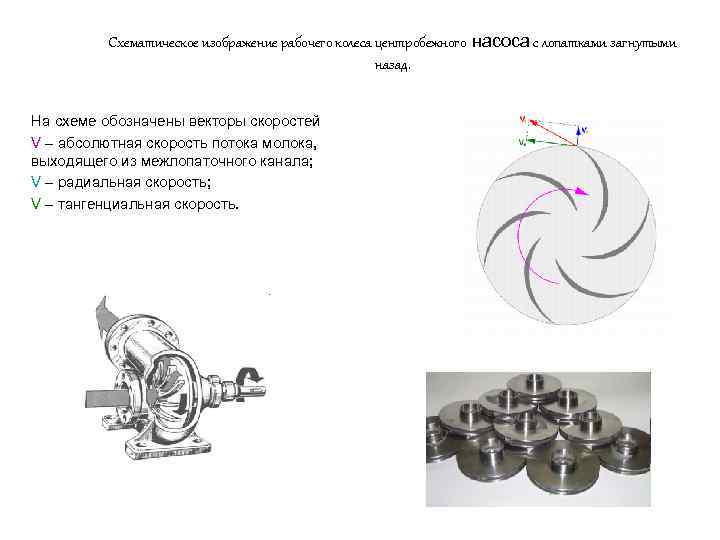

Схематическое изображение рабочего колеса центробежного насоса с лопатками загнутыми назад. На схеме обозначены векторы скоростей V – абсолютная скорость потока молока, выходящего из межлопаточного канала; V – радиальная скорость; V – тангенциальная скорость.

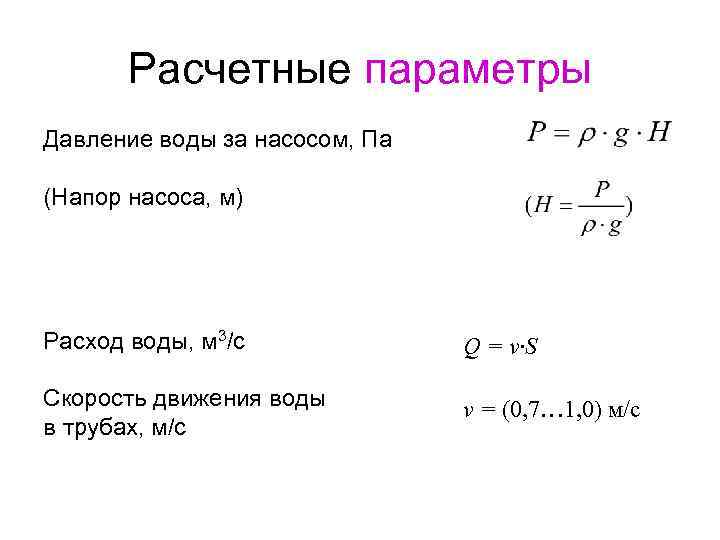

Расчетные параметры Давление воды за насосом, Па (Напор насоса, м) Расход воды, м 3/с Q = v∙S Скорость движения воды в трубах, м/с v = (0, 7… 1, 0) м/с
