Скачать презентацию Водо-водяной Энергетический Реактор ВВЭР-1000 Реактор ВВЭР-1000 в разрезе Скачать презентацию Водо-водяной Энергетический Реактор ВВЭР-1000 Реактор ВВЭР-1000 в разрезе

ВВЭР-1000.pptx

  • Количество слайдов: 14

Водо-водяной Энергетический Реактор(ВВЭР-1000) Водо-водяной Энергетический Реактор(ВВЭР-1000)

Реактор ВВЭР-1000 в разрезе 1 — верхний блок; 2 — привод СУЗ; 3 — Реактор ВВЭР-1000 в разрезе 1 — верхний блок; 2 — привод СУЗ; 3 — шпилька; 4 — труба для загрузки; 5 — уплотнение; 6 — корпус реактора; 7 — блок защитных труб; 8 — шахта; 9 — выгородка; 10 — топливные сборки. a — теплоизоляция реактора; b — крышка реактора; c — регулирующие стержни; d — топливные стержни.

Корпус реактора Корпус реактора

Верхний блок ВВЭР-1000 Верхний блок ВВЭР-1000

Контроль, управление и защита Визуальное отображение параметров аппаратурой контроля нейтронного потока реактора ВВЭР-1000 На Контроль, управление и защита Визуальное отображение параметров аппаратурой контроля нейтронного потока реактора ВВЭР-1000 На дальнем плане — рабочее место ведущего инженера по управлению реактором, который осуществляет контроль и управление всем технологическим процессом в реакторном отделении

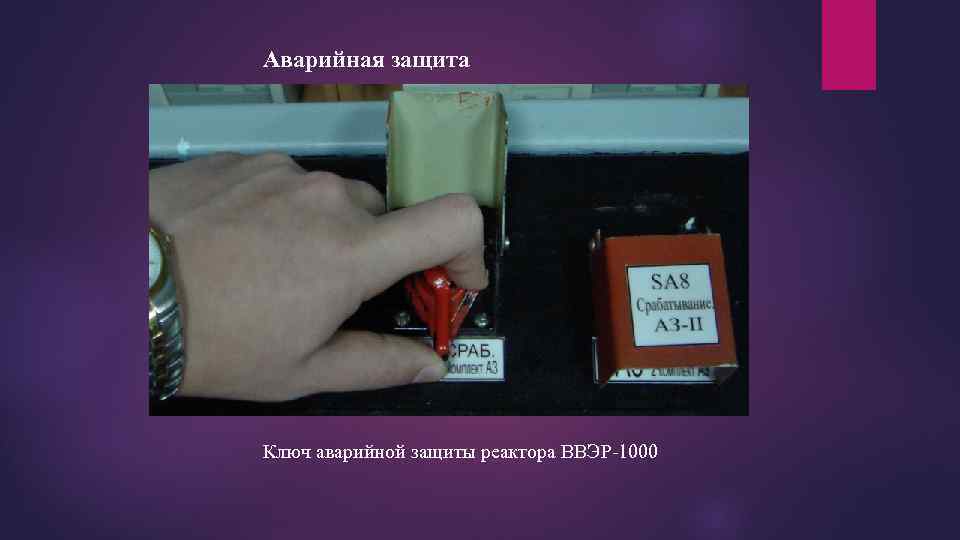

Аварийная защита Ключ аварийной защиты реактора ВВЭР-1000 Аварийная защита Ключ аварийной защиты реактора ВВЭР-1000

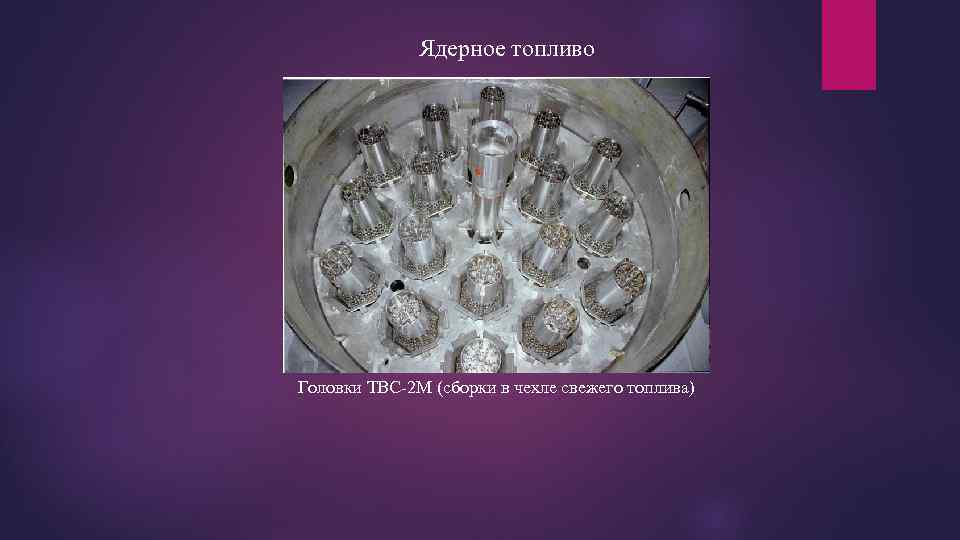

Ядерное топливо Головки ТВС-2 М (сборки в чехле свежего топлива) Ядерное топливо Головки ТВС-2 М (сборки в чехле свежего топлива)

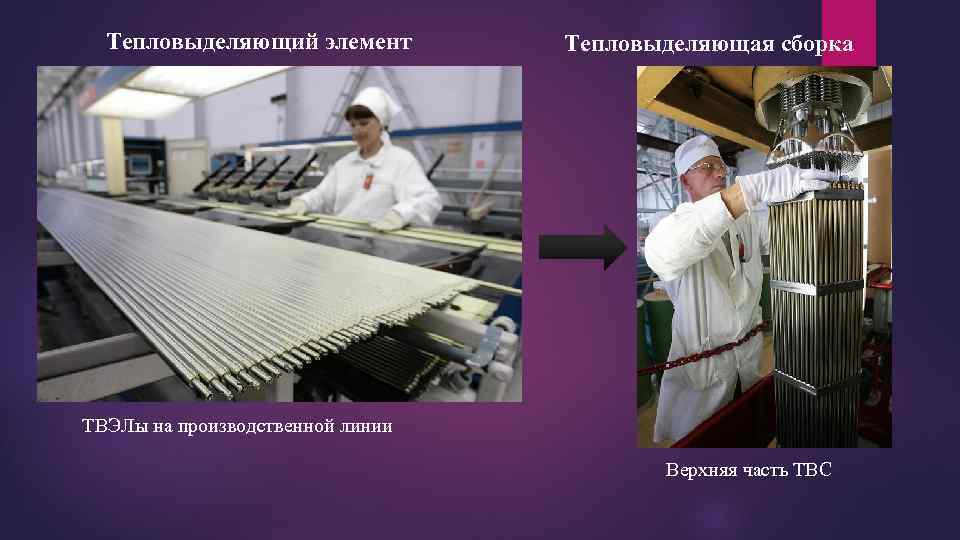

Тепловыделяющий элемент Тепловыделяющая сборка ТВЭЛы на производственной линии Верхняя часть ТВС Тепловыделяющий элемент Тепловыделяющая сборка ТВЭЛы на производственной линии Верхняя часть ТВС

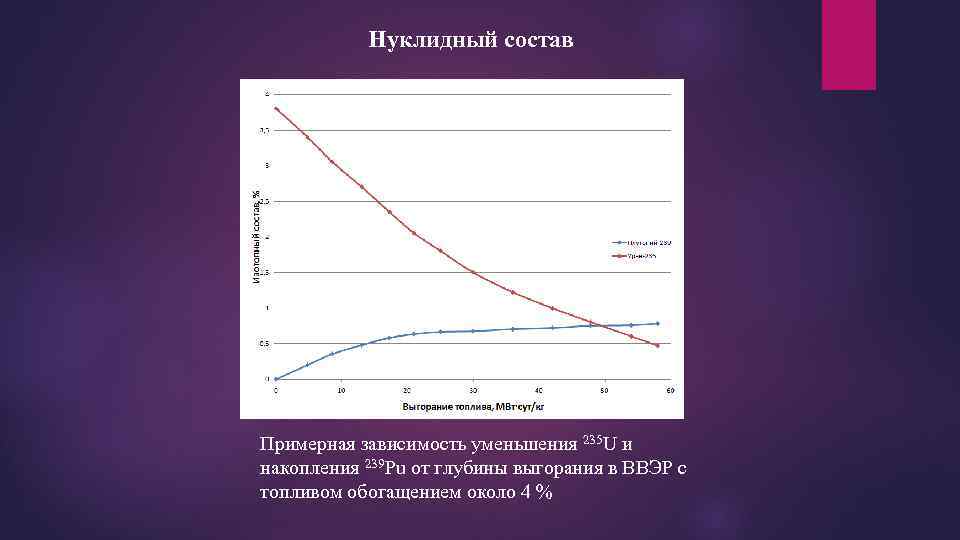

Нуклидный состав Примерная зависимость уменьшения 235 U и накопления 239 Pu от глубины выгорания Нуклидный состав Примерная зависимость уменьшения 235 U и накопления 239 Pu от глубины выгорания в ВВЭР с топливом обогащением около 4 %

Энергоблок с ВВЭР-1000 Ровенской АЭС, на переднем плане реакторное отделение Энергоблок с ВВЭР-1000 Ровенской АЭС, на переднем плане реакторное отделение

Блок-схема реактора ВВЭР Блок-схема реактора ВВЭР

 1. Принципиальная тепловая схема паротурбинной части двухконтурной АЭС с ВВЭР-1000 1 — уплотнения 1. Принципиальная тепловая схема паротурбинной части двухконтурной АЭС с ВВЭР-1000 1 — уплотнения штоков клапанов турбины; 2 — блок стопорно-регулирующих клапанов; 3 — ЦСД турбины; 4 — уплотнения вала турбины; 5 — сепаратор-промперегреватель; 6 — отсечная заслонка; 7 — ЦНД турбины; 8 — подогреватели сетевой воды; 9 — насос теплосети; 10 — конденсатор турбины; 11 — конденсатный насос первой ступени; 12 — основной эжектор; 13 — эжектор уплотнений; 14 — конденсатоочистка; 15 — конденсатный насос второй ступени; 16 — ПНД; 17 — дренажный насос; 18 — охладитель дренажа; 19 — деаэратор; 20 — питательный насос с турбоприводом; 21 — ПВД; 22 — коллектор пара собственных нужд; 23 — БРУ-СН; 24 — БРУ-К

2. Принципиальная тепловая схема паротурбинной части одноконтурной АЭС с РБМК-1000: 1 — питательный насос; 2. Принципиальная тепловая схема паротурбинной части одноконтурной АЭС с РБМК-1000: 1 — питательный насос; 2 — деаэратор; 3 — регулятор давления; 4 — испаритель; 5 — уплотнения штоков клапанов турбины; 6 — блок стопорно-регулирующих клапанов; 7 — ЦСД турбины; 8 — сепараторпромперегреватель; 9 — уплотнения вала турбины; 10 — ЦНД турбины; 11 — отсекающая заслонка; 12 — подогреватели промконтура теплосети; 13 — насос промконтура теплосети; 14 — конденсатор турбины; 15 — конденсатный насос первого подъема; 16 — основной эжектор; 17 — эжектор уплотнений; 18 — конденсатоочистка; 19 — конденсатный насос второго подъема; 20 — ПНД

Характеристики реакторов ВВЭР Характеристики реакторов ВВЭР
