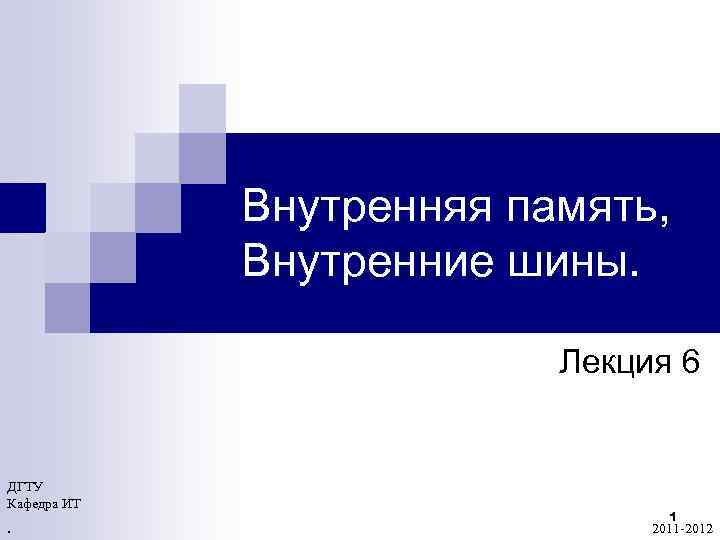

Внутренняя память, Внутренние шины. Лекция 6 ДГТУ Кафедра ИТ. 1 2011 -2012 Внутренняя память, Внутренние шины. Лекция 6 ДГТУ Кафедра ИТ. 1 2011 -2012

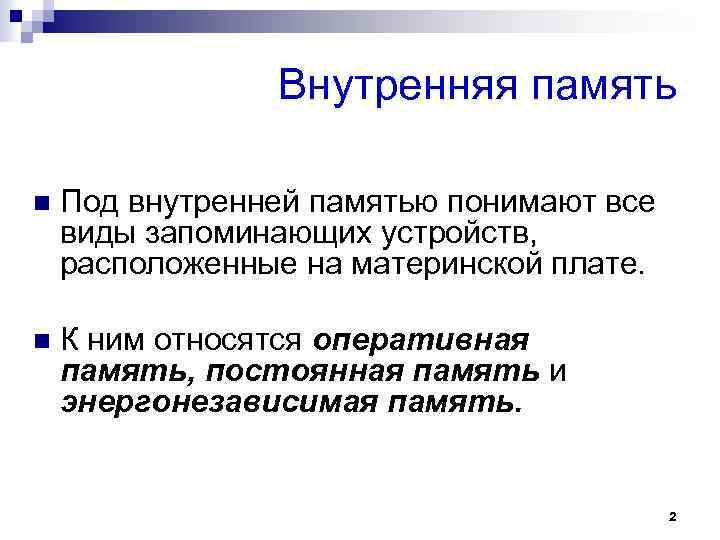

Внутренняя память n Под внутренней памятью понимают все виды запоминающих устройств, расположенные на материнской Внутренняя память n Под внутренней памятью понимают все виды запоминающих устройств, расположенные на материнской плате. n К ним относятся оперативная память, постоянная память и энергонезависимая память. 2

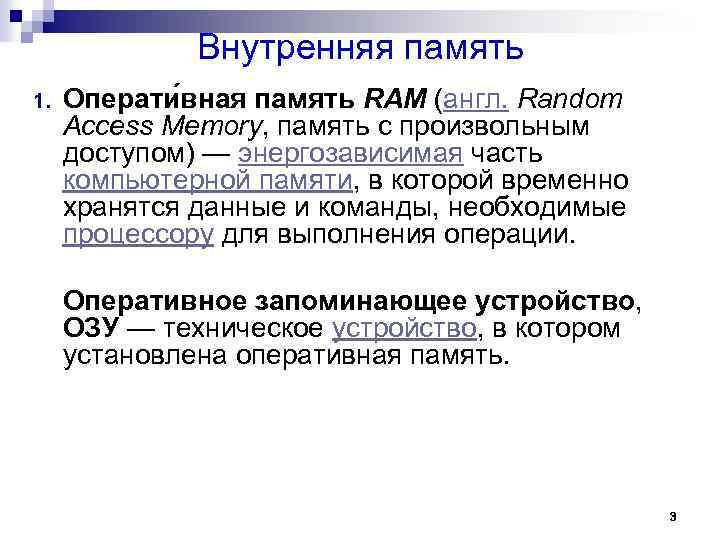

Внутренняя память 1. Операти вная память RAM (англ. Random Access Memory, память с произвольным Внутренняя память 1. Операти вная память RAM (англ. Random Access Memory, память с произвольным доступом) — энергозависимая часть компьютерной памяти, в которой временно хранятся данные и команды, необходимые процессору для выполнения операции. Оперативное запоминающее устройство, ОЗУ — техническое устройство, в котором установлена оперативная память. 3

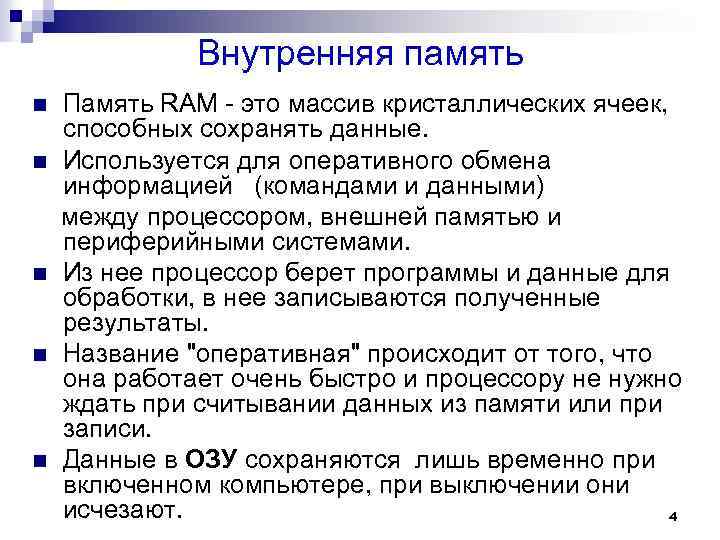

Внутренняя память Память RAM - это массив кристаллических ячеек, способных сохранять данные. n Используется Внутренняя память Память RAM - это массив кристаллических ячеек, способных сохранять данные. n Используется для оперативного обмена информацией (командами и данными) между процессором, внешней памятью и периферийными системами. n Из нее процессор берет программы и данные для обработки, в нее записываются полученные результаты. n Название "оперативная" происходит от того, что она работает очень быстро и процессору не нужно ждать при считывании данных из памяти или при записи. n Данные в ОЗУ сохраняются лишь временно при включенном компьютере, при выключении они исчезают. 4 n

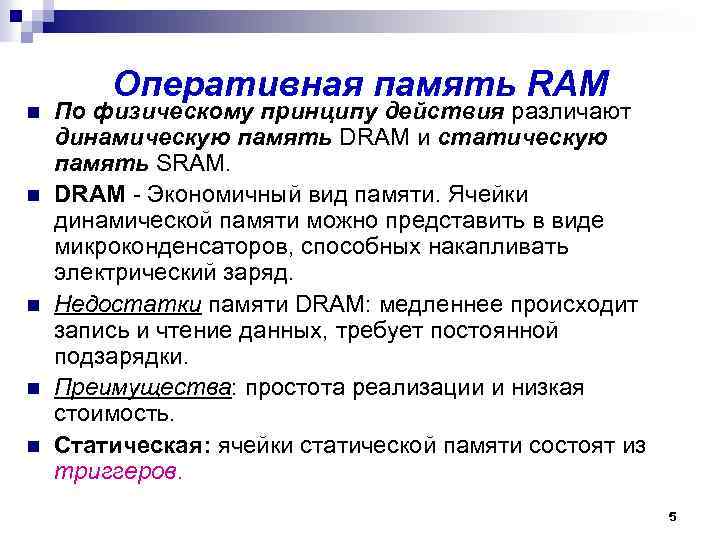

n n n Оперативная память RAM По физическому принципу действия различают динамическую память DRAM n n n Оперативная память RAM По физическому принципу действия различают динамическую память DRAM и статическую память SRAM. DRAM - Экономичный вид памяти. Ячейки динамической памяти можно представить в виде микроконденсаторов, способных накапливать электрический заряд. Недостатки памяти DRAM: медленнее происходит запись и чтение данных, требует постоянной подзарядки. Преимущества: простота реализации и низкая стоимость. Статическая: ячейки статической памяти состоят из триггеров. 5

Оперативная память RAM n n В триггере сохраняется не заряд, а состояние (включенный/выключенный). Преимущества Оперативная память RAM n n В триггере сохраняется не заряд, а состояние (включенный/выключенный). Преимущества памяти SRAM: значительно большее быстродействие. Недостатки: технологически более сложный процесс изготовления, и соответственно, большая стоимость. Микросхемы динамической памяти используются как основная оперативная память, а микросхемы статической - для кэш-памяти. ТИП: DRAM DDR 6

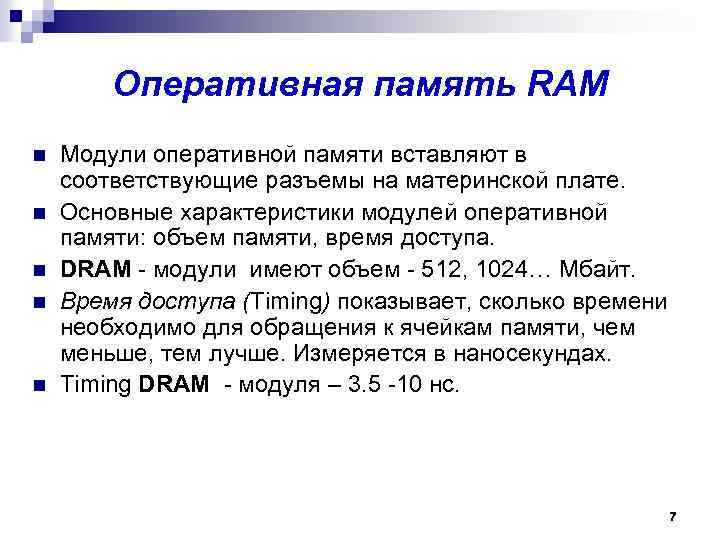

Оперативная память RAM n n n Модули оперативной памяти вставляют в соответствующие разъемы на Оперативная память RAM n n n Модули оперативной памяти вставляют в соответствующие разъемы на материнской плате. Основные характеристики модулей оперативной памяти: объем памяти, время доступа. DRAM - модули имеют объем - 512, 1024… Мбайт. Время доступа (Timing) показывает, сколько времени необходимо для обращения к ячейкам памяти, чем меньше, тем лучше. Измеряется в наносекундах. Timing DRAM - модуля – 3. 5 -10 нс. 7

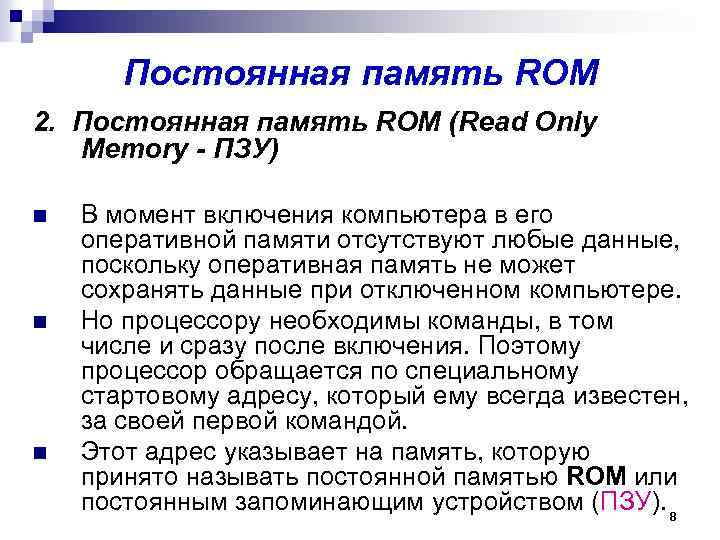

Постоянная память ROM 2. Постоянная память ROM (Read Only Memory - ПЗУ) n n Постоянная память ROM 2. Постоянная память ROM (Read Only Memory - ПЗУ) n n n В момент включения компьютера в его оперативной памяти отсутствуют любые данные, поскольку оперативная память не может сохранять данные при отключенном компьютере. Но процессору необходимы команды, в том числе и сразу после включения. Поэтому процессор обращается по специальному стартовому адресу, который ему всегда известен, за своей первой командой. Этот адрес указывает на память, которую принято называть постоянной памятью ROM или постоянным запоминающим устройством (ПЗУ). 8

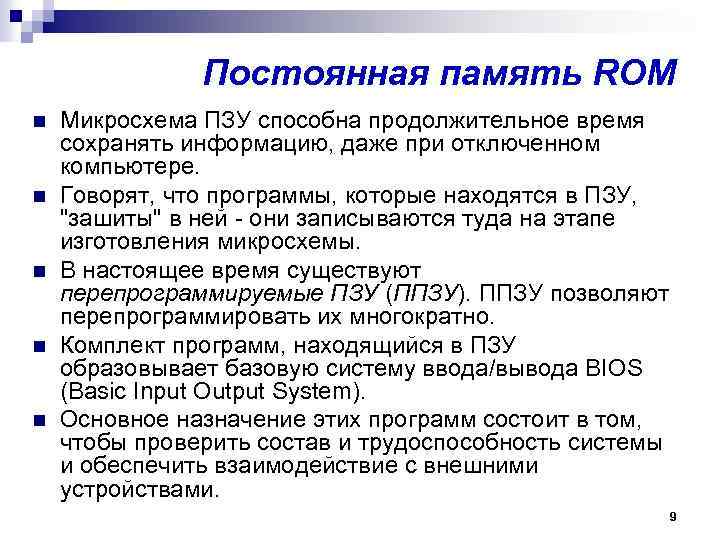

Постоянная память ROM n n n Микросхема ПЗУ способна продолжительное время сохранять информацию, даже Постоянная память ROM n n n Микросхема ПЗУ способна продолжительное время сохранять информацию, даже при отключенном компьютере. Говорят, что программы, которые находятся в ПЗУ, "зашиты" в ней - они записываются туда на этапе изготовления микросхемы. В настоящее время существуют перепрограммируемые ПЗУ (ППЗУ). ППЗУ позволяют перепрограммировать их многократно. Комплект программ, находящийся в ПЗУ образовывает базовую систему ввода/вывода BIOS (Basic Input Output System). Основное назначение этих программ состоит в том, чтобы проверить состав и трудоспособность системы и обеспечить взаимодействие с внешними устройствами. 9

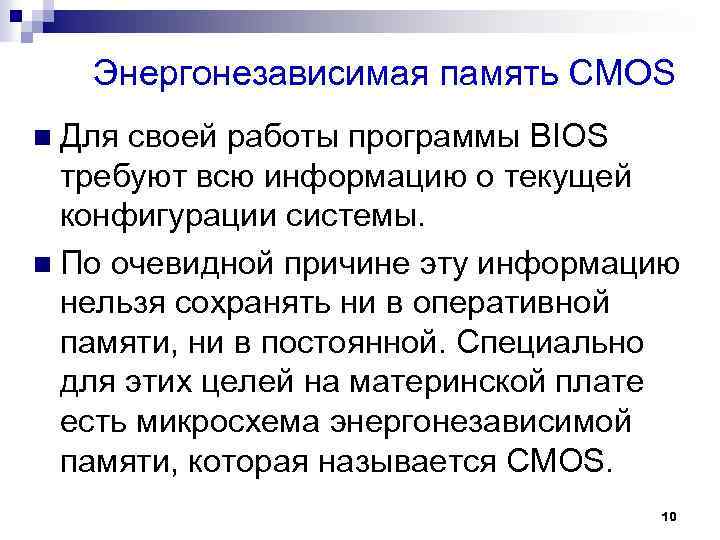

Энергонезависимая память CMOS Для своей работы программы BIOS требуют всю информацию о текущей конфигурации Энергонезависимая память CMOS Для своей работы программы BIOS требуют всю информацию о текущей конфигурации системы. n По очевидной причине эту информацию нельзя сохранять ни в оперативной памяти, ни в постоянной. Специально для этих целей на материнской плате есть микросхема энергонезависимой памяти, которая называется CMOS. n 10

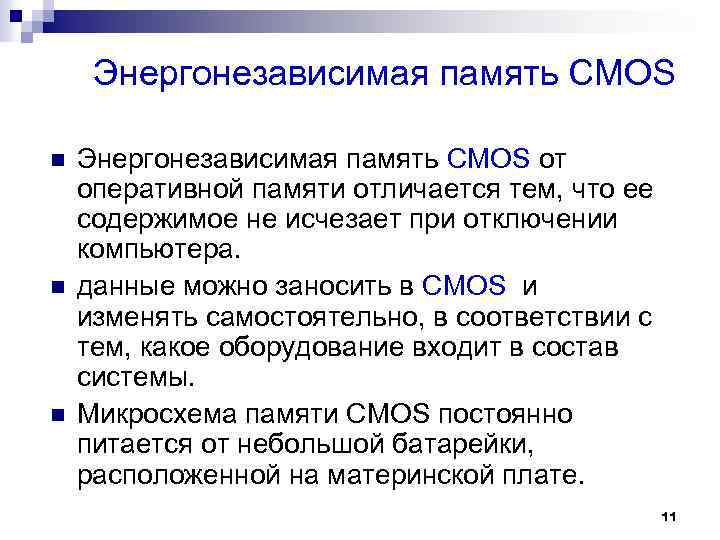

Энергонезависимая память CMOS n n n Энергонезависимая память CMOS от оперативной памяти отличается тем, Энергонезависимая память CMOS n n n Энергонезависимая память CMOS от оперативной памяти отличается тем, что ее содержимое не исчезает при отключении компьютера. данные можно заносить в CMOS и изменять самостоятельно, в соответствии с тем, какое оборудование входит в состав системы. Микросхема памяти CMOS постоянно питается от небольшой батарейки, расположенной на материнской плате. 11

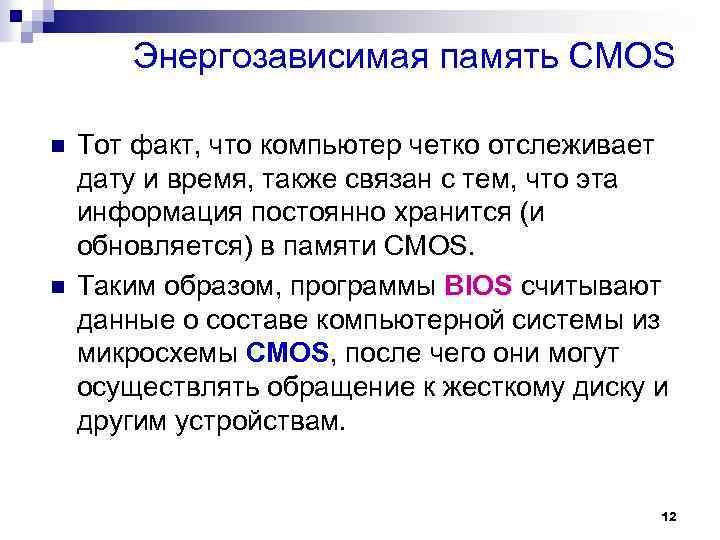

Энергозависимая память CMOS n n Тот факт, что компьютер четко отслеживает дату и время, Энергозависимая память CMOS n n Тот факт, что компьютер четко отслеживает дату и время, также связан с тем, что эта информация постоянно хранится (и обновляется) в памяти CMOS. Таким образом, программы BIOS считывают данные о составе компьютерной системы из микросхемы CMOS, после чего они могут осуществлять обращение к жесткому диску и другим устройствам. 12

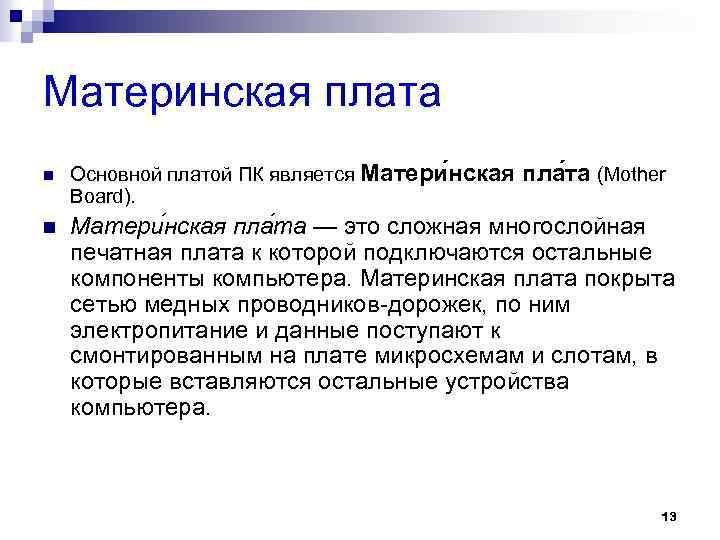

Материнская плата n n Основной платой ПК является Матери нская Board). пла та (Mother Материнская плата n n Основной платой ПК является Матери нская Board). пла та (Mother Матери нская пла та — это сложная многослойная печатная плата к которой подключаются остальные компоненты компьютера. Материнская плата покрыта сетью медных проводников-дорожек, по ним электропитание и данные поступают к смонтированным на плате микросхемам и слотам, в которые вставляются остальные устройства компьютера. 13

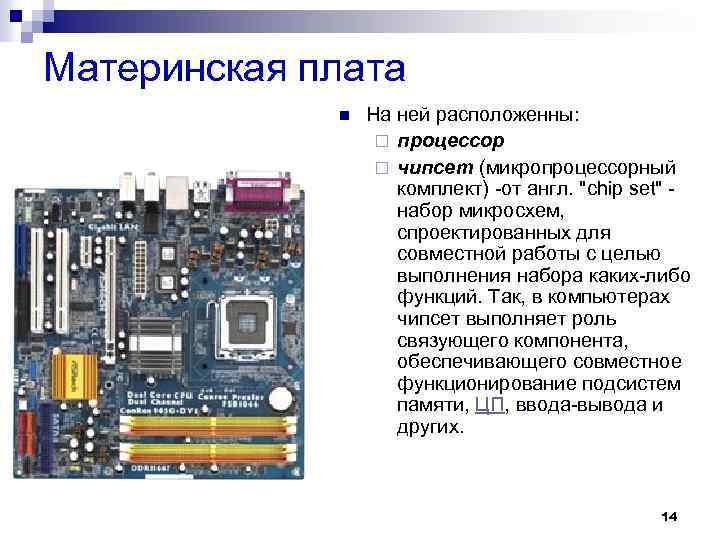

Материнская плата n На ней расположенны: ¨ процессор ¨ чипсет (микропроцессорный комплект) -от англ. Материнская плата n На ней расположенны: ¨ процессор ¨ чипсет (микропроцессорный комплект) -от англ. "chip set" - набор микросхем, спроектированных для совместной работы с целью выполнения набора каких-либо функций. Так, в компьютерах чипсет выполняет роль связующего компонента, обеспечивающего совместное функционирование подсистем памяти, ЦП, ввода-вывода и других. 14

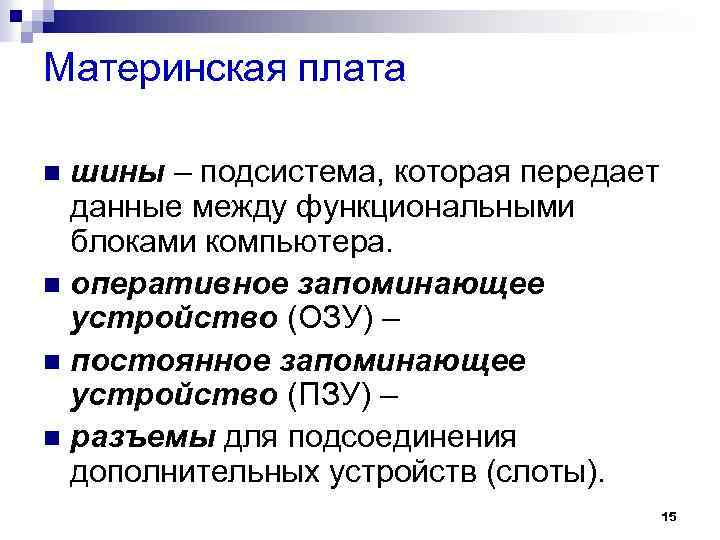

Материнская плата шины – подсистема, которая передает данные между функциональными блоками компьютера. n оперативное Материнская плата шины – подсистема, которая передает данные между функциональными блоками компьютера. n оперативное запоминающее устройство (ОЗУ) – n постоянное запоминающее устройство (ПЗУ) – n разъемы для подсоединения дополнительных устройств (слоты). n 15

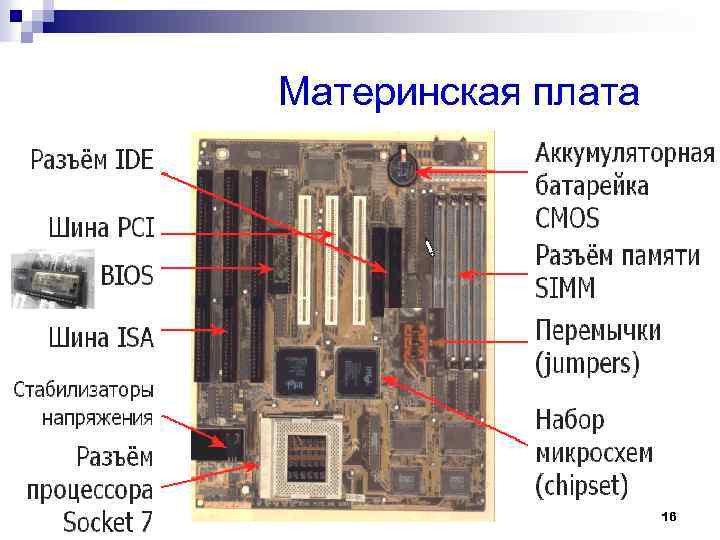

Материнская плата 16 Материнская плата 16

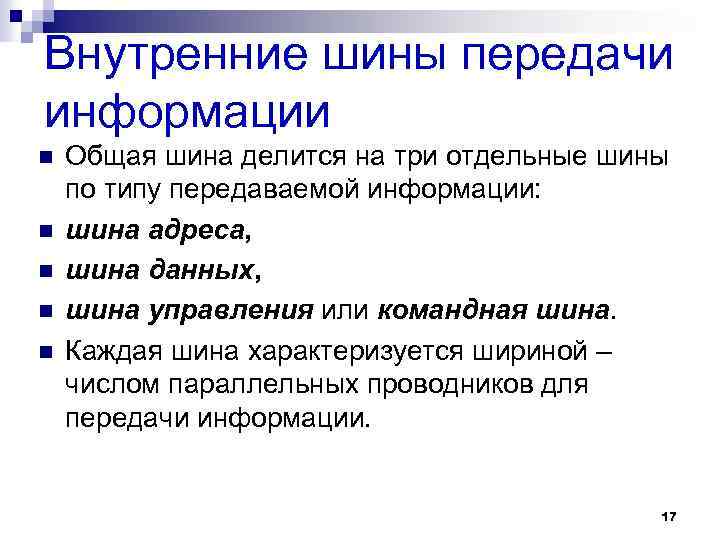

Внутренние шины передачи информации n n n Общая шина делится на три отдельные шины Внутренние шины передачи информации n n n Общая шина делится на три отдельные шины по типу передаваемой информации: шина адреса, шина данных, шина управления или командная шина. Каждая шина характеризуется шириной – числом параллельных проводников для передачи информации. 17

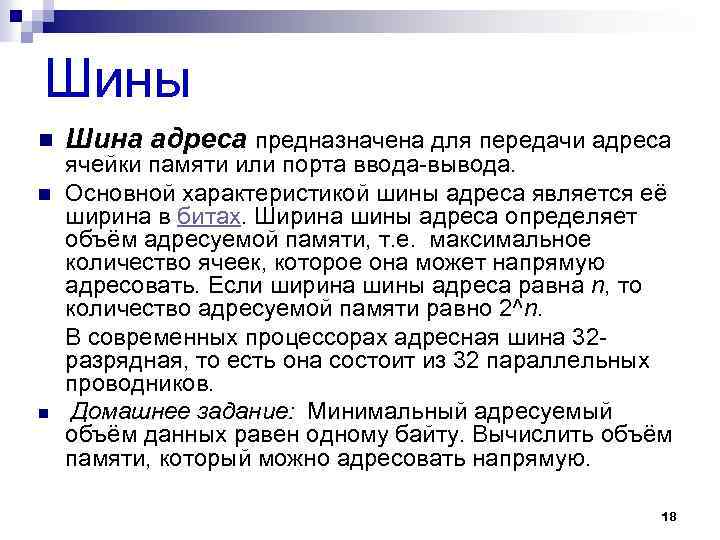

Шины n n n Шина адреса предназначена для передачи адреса ячейки памяти или порта Шины n n n Шина адреса предназначена для передачи адреса ячейки памяти или порта ввода-вывода. Основной характеристикой шины адреса является её ширина в битах. Ширина шины адреса определяет объём адресуемой памяти, т. е. максимальное количество ячеек, которое она может напрямую адресовать. Если ширина шины адреса равна n, то количество адресуемой памяти равно 2^n. В современных процессорах адресная шина 32 разрядная, то есть она состоит из 32 параллельных проводников. Домашнее задание: Минимальный адресуемый объём данных равен одному байту. Вычислить объём памяти, который можно адресовать напрямую. 18

Шины Шина данных предназначена для передачи команд и данных, и её ширина во многом Шины Шина данных предназначена для передачи команд и данных, и её ширина во многом определяет информационную пропускную способность общей шины n В ПК на базе процессоров Intel Pentium шина данных 64 -разрядная. n Это означает, что за один такт на обработку поступает сразу 8 байт данных. n 19

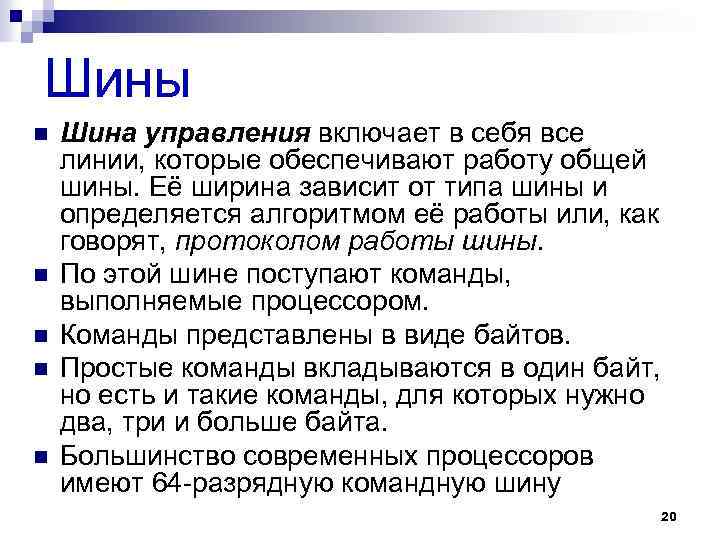

Шины n n n Шина управления включает в себя все линии, которые обеспечивают работу Шины n n n Шина управления включает в себя все линии, которые обеспечивают работу общей шины. Её ширина зависит от типа шины и определяется алгоритмом её работы или, как говорят, протоколом работы шины. По этой шине поступают команды, выполняемые процессором. Команды представлены в виде байтов. Простые команды вкладываются в один байт, но есть и такие команды, для которых нужно два, три и больше байта. Большинство современных процессоров имеют 64 -разрядную командную шину 20

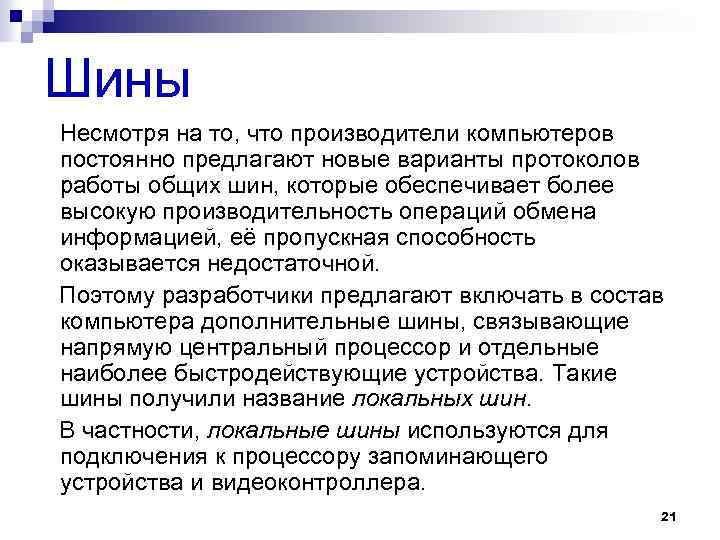

Шины Несмотря на то, что производители компьютеров постоянно предлагают новые варианты протоколов работы общих Шины Несмотря на то, что производители компьютеров постоянно предлагают новые варианты протоколов работы общих шин, которые обеспечивает более высокую производительность операций обмена информацией, её пропускная способность оказывается недостаточной. Поэтому разработчики предлагают включать в состав компьютера дополнительные шины, связывающие напрямую центральный процессор и отдельные наиболее быстродействующие устройства. Такие шины получили название локальных шин. В частности, локальные шины используются для подключения к процессору запоминающего устройства и видеоконтроллера. 21

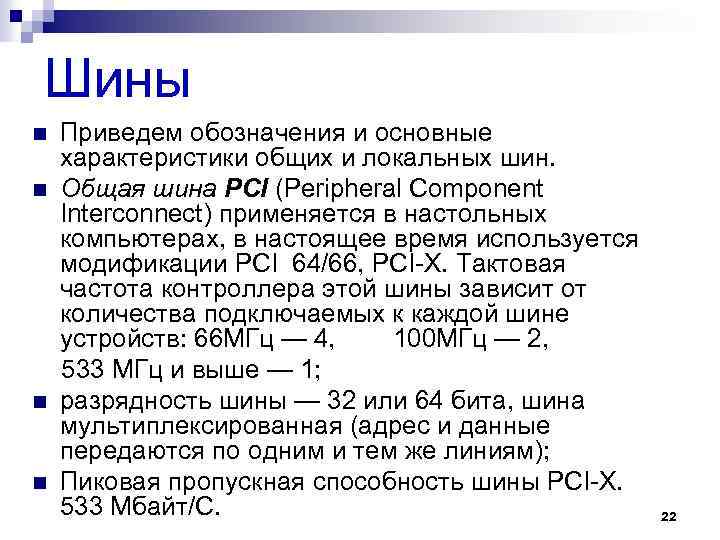

Шины Приведем обозначения и основные характеристики общих и локальных шин. n Общая шина PCI Шины Приведем обозначения и основные характеристики общих и локальных шин. n Общая шина PCI (Peripheral Component Interconnect) применяется в настольных компьютерах, в настоящее время используется модификации PCI 64/66, PCI-X. Тактовая частота контроллера этой шины зависит от количества подключаемых к каждой шине устройств: 66 МГц — 4, 100 МГц — 2, 533 МГц и выше — 1; n разрядность шины — 32 или 64 бита, шина мультиплексированная (адрес и данные передаются по одним и тем же линиям); n Пиковая пропускная способность шины PCI-Х. 533 Мбайт/С. n 22

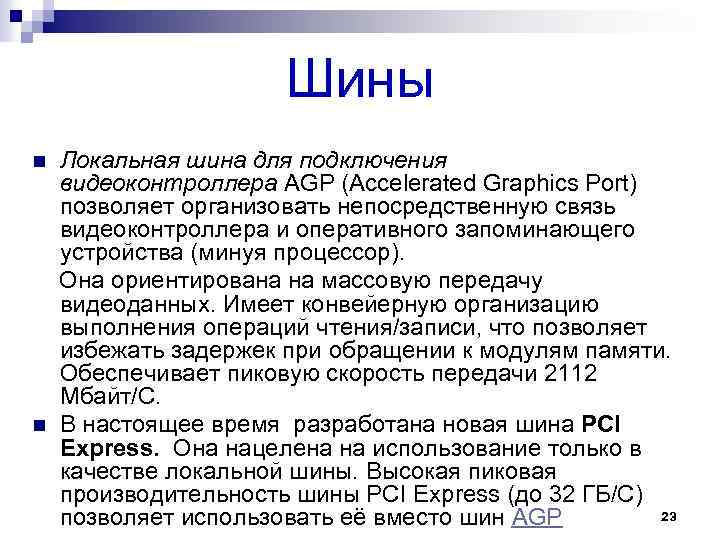

Шины Локальная шина для подключения видеоконтроллера AGP (Accelerated Graphics Port) позволяет организовать непосредственную связь Шины Локальная шина для подключения видеоконтроллера AGP (Accelerated Graphics Port) позволяет организовать непосредственную связь видеоконтроллера и оперативного запоминающего устройства (минуя процессор). Она ориентирована на массовую передачу видеоданных. Имеет конвейерную организацию выполнения операций чтения/записи, что позволяет избежать задержек при обращении к модулям памяти. Обеспечивает пиковую скорость передачи 2112 Мбайт/С. n В настоящее время разработана новая шина PCI Express. Она нацелена на использование только в качестве локальной шины. Высокая пиковая производительность шины PCI Express (до 32 ГБ/С) 23 позволяет использовать её вместо шин AGP n

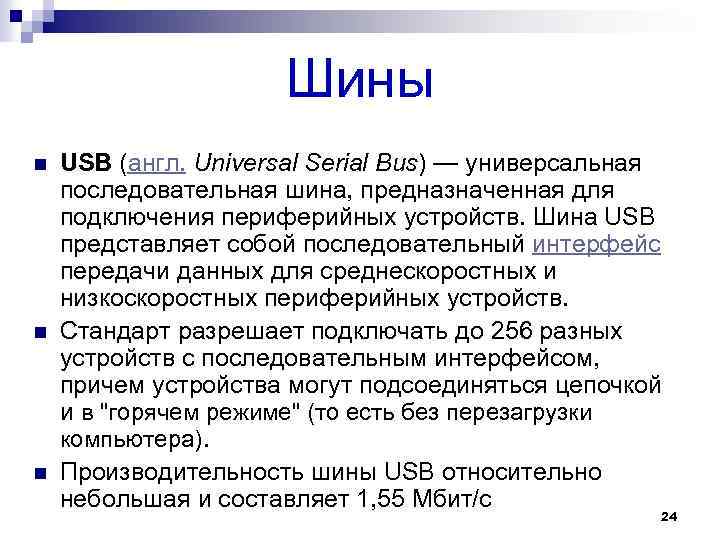

Шины n n n USB (англ. Universal Serial Bus) — универсальная последовательная шина, предназначенная Шины n n n USB (англ. Universal Serial Bus) — универсальная последовательная шина, предназначенная для подключения периферийных устройств. Шина USB представляет собой последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Стандарт разрешает подключать до 256 разных устройств с последовательным интерфейсом, причем устройства могут подсоединяться цепочкой и в "горячем режиме" (то есть без перезагрузки компьютера). Производительность шины USB относительно небольшая и составляет 1, 55 Мбит/с 24
