Внутренний водопровод и канализация зданий Практические занятие

Внутренний водопровод и канализация зданий Практические занятие

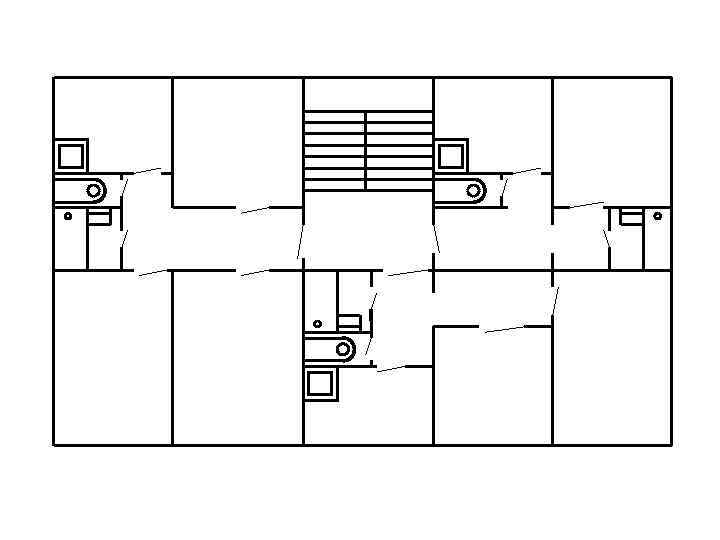

План типового этажа

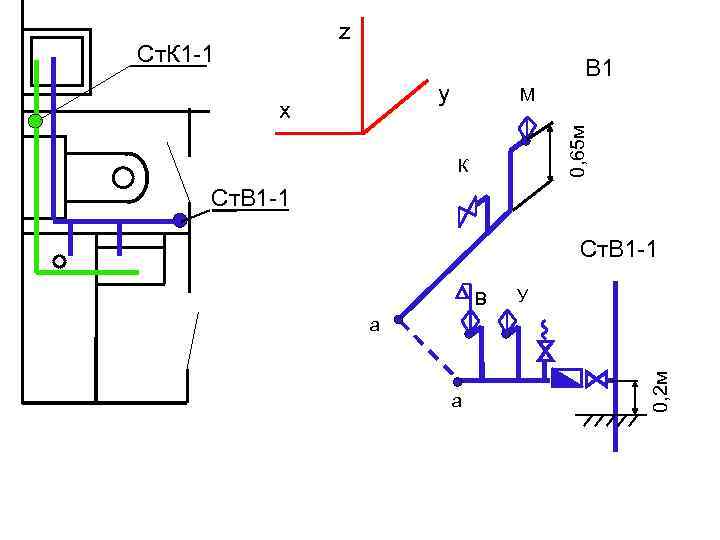

z В 1 y x М 0, 65 м Ст. К 1 -1 К Ст. В 1 -1 В У а 0, 2 м а

Ст. К 1 -1 К 1 М Ст. В 1 -1 К а В У а б б

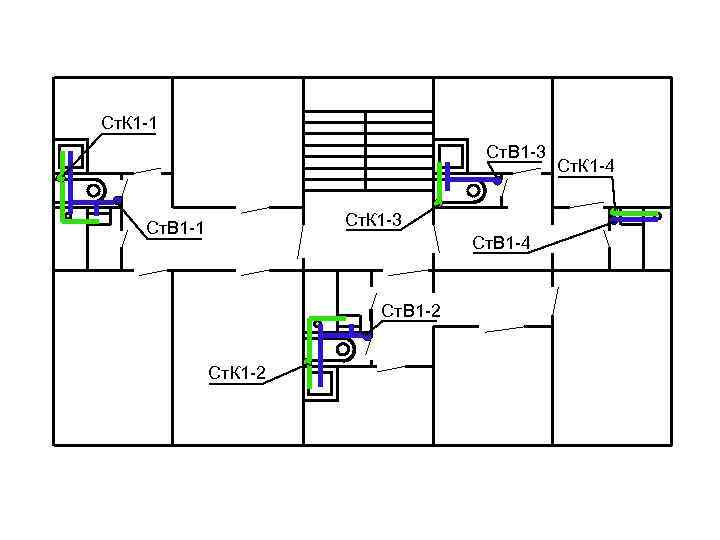

Ст. К 1 -1 Ст. В 1 -3 Ст. К 1 -3 Ст. В 1 -1 Ст. В 1 -4 Ст. В 1 -2 Ст. К 1 -4

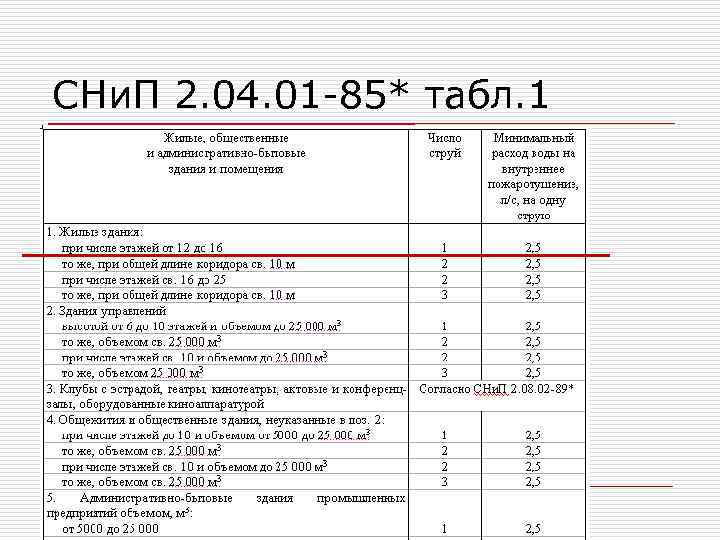

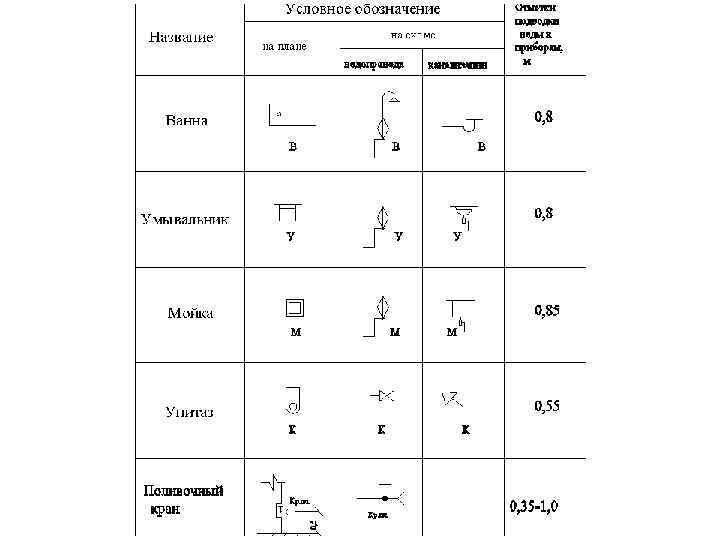

СНи. П 2. 04. 01 -85* табл. 1

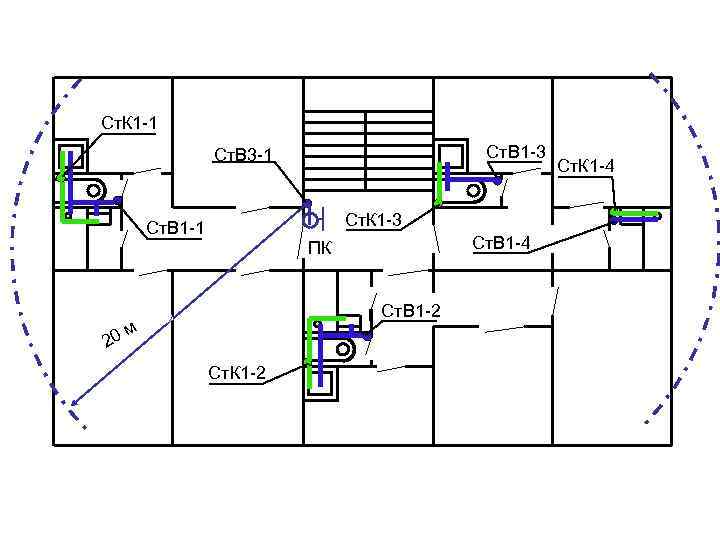

Ст. К 1 -1 Ст. В 1 -3 Ст. В 3 -1 Ст. К 1 -3 Ст. В 1 -1 Ст. В 1 -4 ПК Ст. В 1 -2 0 м 2 Ст. К 1 -4

План подвала

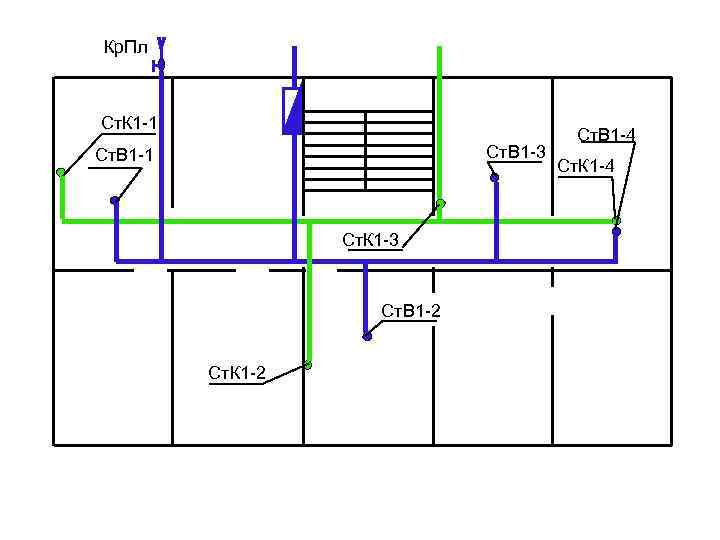

Кр. Пл Ст. К 1 -1 Ст. В 1 -3 Ст. В 1 -1 Ст. К 1 -3 Ст. В 1 -2 Ст. К 1 -2 Ст. В 1 -4 Ст. К 1 -4

Ст. В 1 -3 Ст. В 1 -1 Ст. В 1 -2 Кр. Пл Ст. В 1 -4

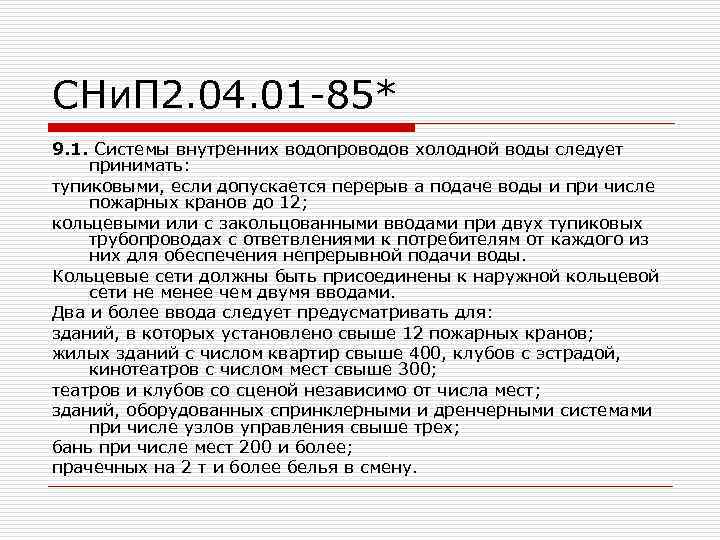

СНи. П 2. 04. 01 -85* 9. 1. Системы внутренних водопроводов холодной воды следует принимать: тупиковыми, если допускается перерыв а подаче воды и при числе пожарных кранов до 12; кольцевыми или с закольцованными вводами при двух тупиковых трубопроводах с ответвлениями к потребителям от каждого из них для обеспечения непрерывной подачи воды. Кольцевые сети должны быть присоединены к наружной кольцевой сети не менее чем двумя вводами. Два и более ввода следует предусматривать для: зданий, в которых установлено свыше 12 пожарных кранов; жилых зданий с числом квартир свыше 400, клубов с эстрадой, кинотеатров с числом мест свыше 300; театров и клубов со сценой независимо от числа мест; зданий, оборудованных спринклерными и дренчерными системами при числе узлов управления свыше трех; бань при числе мест 200 и более; прачечных на 2 т и более белья в смену.

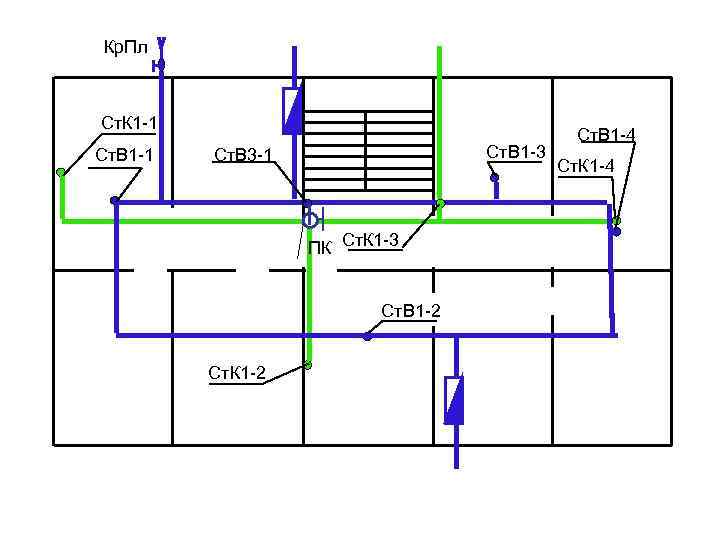

Кр. Пл Ст. К 1 -1 Ст. В 1 -3 Ст. В 3 -1 ПК Ст. К 1 -3 Ст. В 1 -2 Ст. К 1 -2 Ст. В 1 -4 Ст. К 1 -4

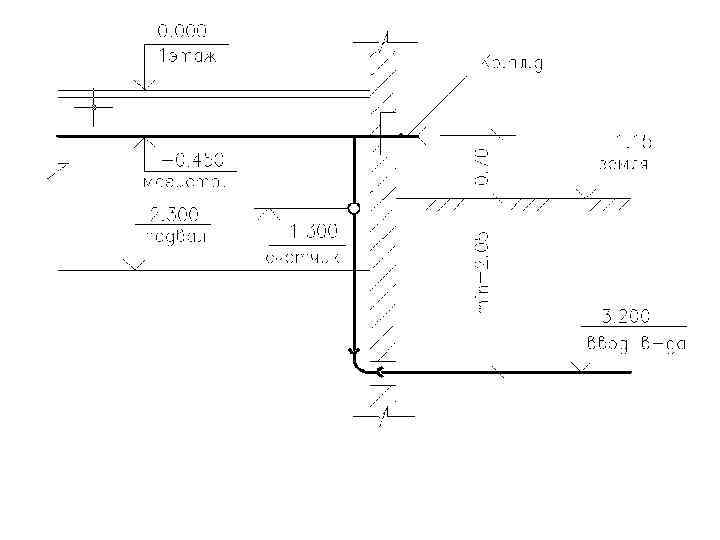

Ст. К 1 -1 Ст. К 1 -3 Ст. К 1 -4 Ст. К 1 -2 -0, 770 -2, 600 -0, 500
