Внутренний водопровод и канализация зданий Инженерное оборудование

Внутренний водопровод и канализация зданий

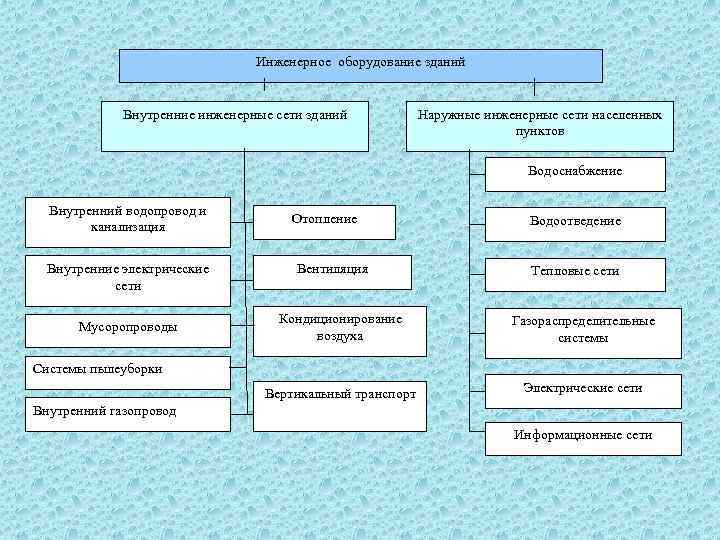

Инженерное оборудование зданий Внутренние инженерные сети зданий Наружные инженерные сети населенных пунктов Водоснабжение Внутренний водопровод и канализация Внутренние электрические сети Отопление Вентиляция Водоотведение Тепловые сети Кондиционирование воздуха Газораспределительные системы Вертикальный транспорт Мусоропроводы Электрические сети Системы пылеуборки Внутренний газопровод Информационные сети

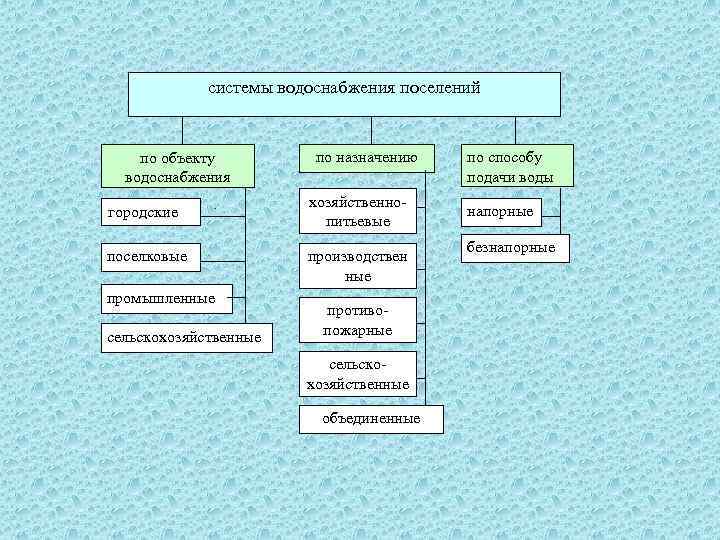

системы водоснабжения поселений по объекту водоснабжения городские поселковые промышленные сельскохозяйственные по назначению хозяйственнопитьевые производствен ные противопожарные сельскохозяйственные объединенные по способу подачи воды напорные безнапорные

Внутренний водопровод зданий Централизованный Холодный (В 0) Децентрализованный Горячий (Т 3, Т 4) Хозяйственно-питьевой (В 1) Противопожарный (В 2) Производственный (В 3) По сфере обслуживания Объединенный (В 1+В 2; В 1+В 3; В 2+В 3) Раздельный (В 1; В 2; В 3) Единый (В 1+В 2+В 3) По способу использования С прямоточным снабжением По степени обеспеченности напором система, обеспеченная напором от наружного водопровода (Нгар ≥Нтр) С оборотным снабжением С повторным снабжением система с водонапорным баком без повысительной насосной установки (Нгар <Нтр) и (Нгар ≥Нтр) система с повысительной насосной установкой без водонапорного бака (Нгар <Нтр) с водонапорным баком и повысительной насосной установкой (Нгар <Нтр) с повысительными насосами и пневматической установкой По схеме системы Тупиковые Кольцевые Комбинированные Зонные По расположению магистрали С нижней разводкой С верхней разводкой

система, обеспеченная напором от наружного водопровода с повысительными насосами и пневматической установкой Нгар ≥Нтр система с повысительной насосной установкой без водонапорного бака (Нгар <Нтр) система с водонапорным баком и с повысительной насосной установкой

Схема водоснабжения здания с насосной станцией подкачки и гидропневматическим баком Схема водоснабжения здания с регулятором давления Зонная схема водоснабжения

Вводы

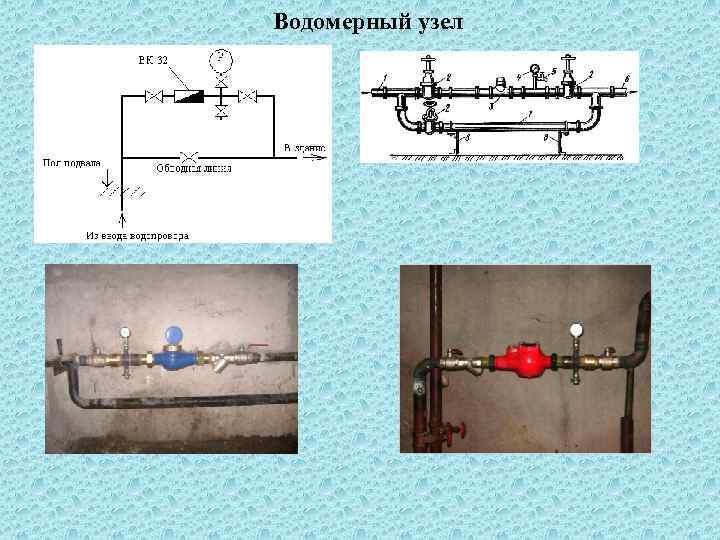

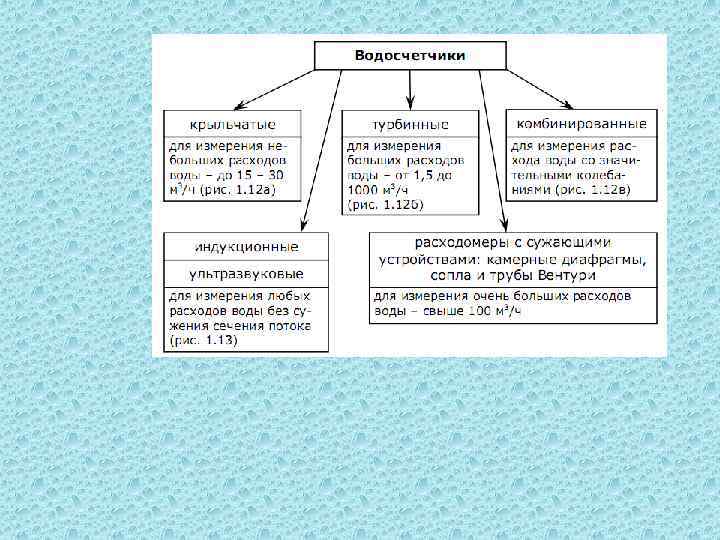

Водомерный узел

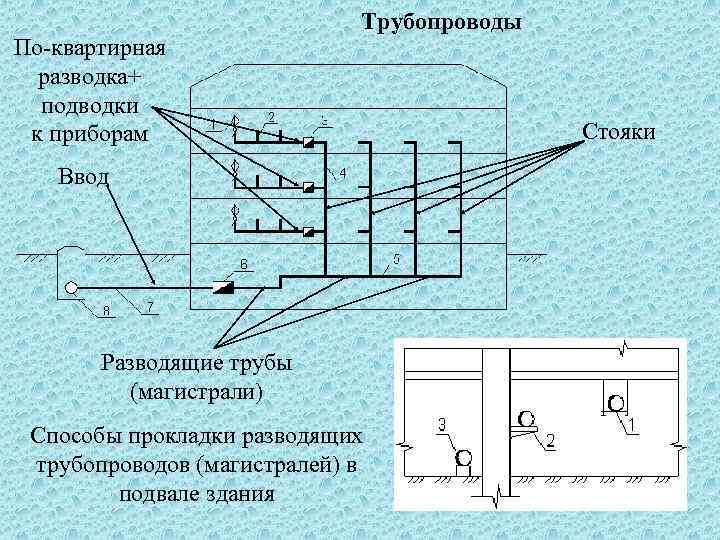

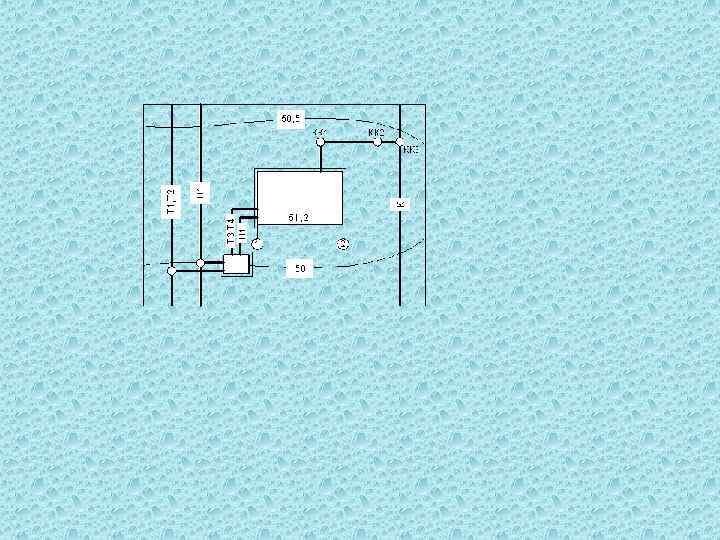

По-квартирная разводка+ подводки к приборам Трубопроводы Ввод Разводящие трубы (магистрали) Способы прокладки разводящих трубопроводов (магистралей) в подвале здания Стояки

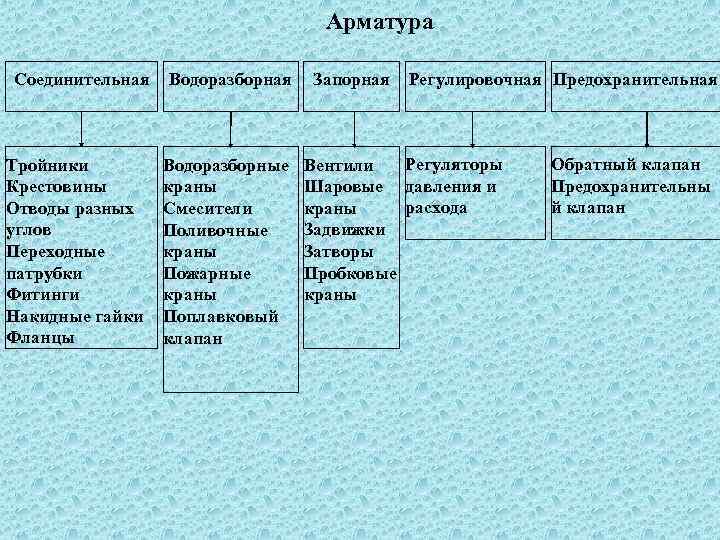

Арматура Соединительная Тройники Крестовины Отводы разных углов Переходные патрубки Фитинги Накидные гайки Фланцы Водоразборная Водоразборные краны Смесители Поливочные краны Пожарные краны Поплавковый клапан Запорная Регулировочная Предохранительная Регуляторы Вентили Шаровые давления и расхода краны Задвижки Затворы Пробковые краны Обратный клапан Предохранительны й клапан

Схемы водоснабжения населенных пунктов и промышленных предприятий 1. Схемы водоснабжения населенных пунктов. 2. Схемы водоснабжения промышленных предприятий. 3. Обеспечение надежности работы систем водоснабжения.

Схема водоснабжения населенных пунктов с использованием поверхностных водоисточников

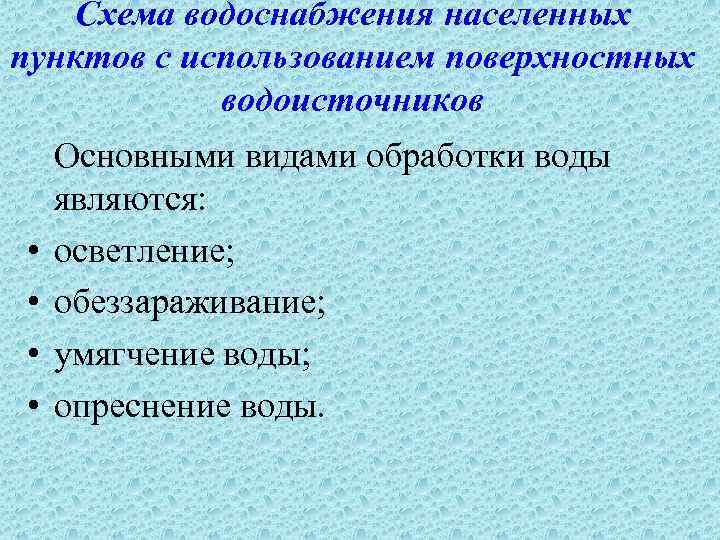

Схема водоснабжения населенных пунктов с использованием поверхностных водоисточников • • Основными видами обработки воды являются: осветление; обеззараживание; умягчение воды; опреснение воды.

Схема водоснабжения населенных пунктов с использованием подземных водоисточников 1 – артезианская скважина, 2 – запасной резервуар, 3 – НС-II, 4 –водонапорная башня, 5 – водопроводная сеть

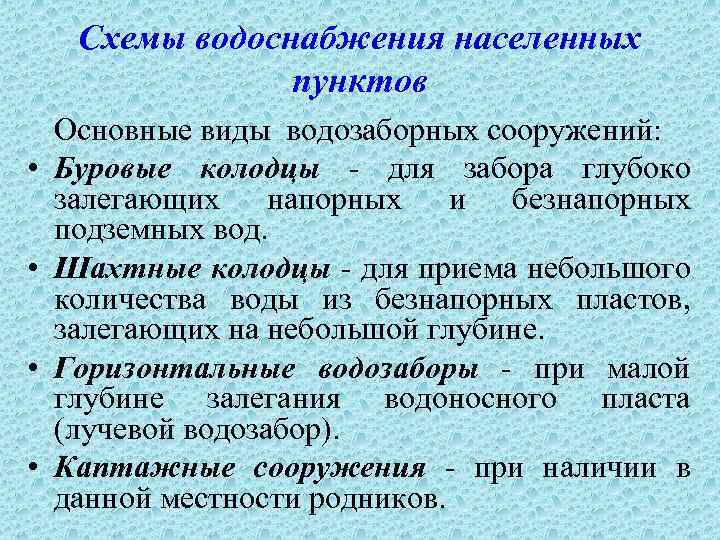

Схемы водоснабжения населенных пунктов • • Основные виды водозаборных сооружений: Буровые колодцы - для забора глубоко залегающих напорных и безнапорных подземных вод. Шахтные колодцы - для приема небольшого количества воды из безнапорных пластов, залегающих на небольшой глубине. Горизонтальные водозаборы - при малой глубине залегания водоносного пласта (лучевой водозабор). Каптажные сооружения - при наличии в данной местности родников.

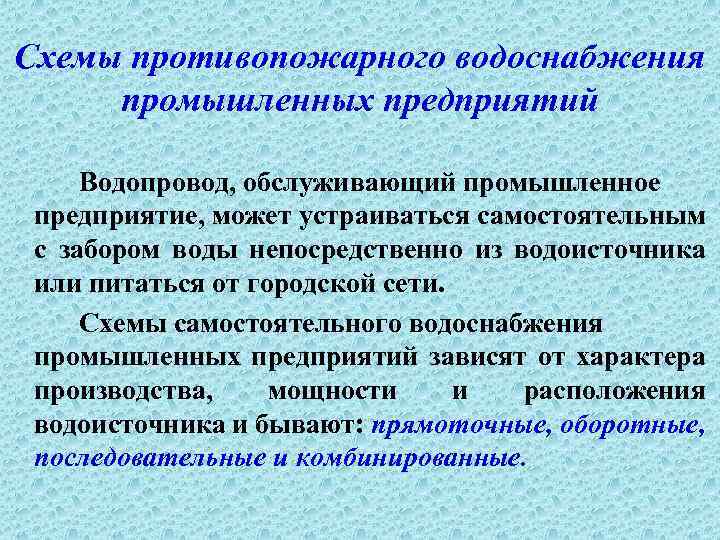

Схемы противопожарного водоснабжения промышленных предприятий Водопровод, обслуживающий промышленное предприятие, может устраиваться самостоятельным с забором воды непосредственно из водоисточника или питаться от городской сети. Схемы самостоятельного водоснабжения промышленных предприятий зависят от характера производства, мощности и расположения водоисточника и бывают: прямоточные, оборотные, последовательные и комбинированные.

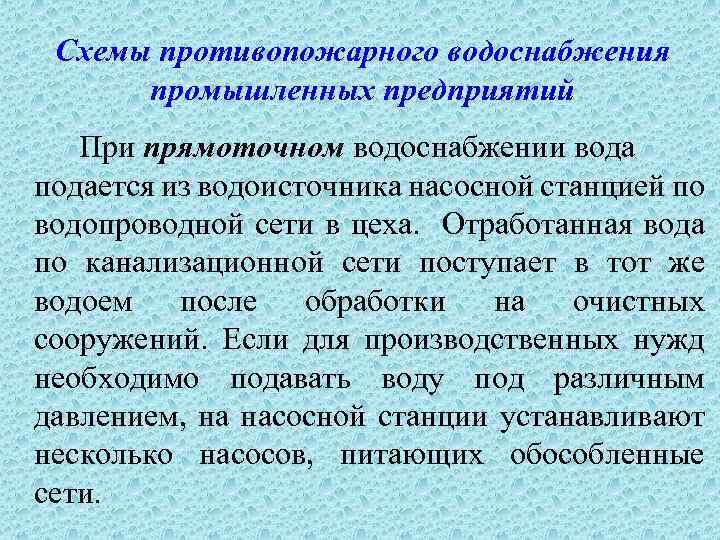

Схемы противопожарного водоснабжения промышленных предприятий При прямоточном водоснабжении вода подается из водоисточника насосной станцией по водопроводной сети в цеха. Отработанная вода по канализационной сети поступает в тот же водоем после обработки на очистных сооружений. Если для производственных нужд необходимо подавать воду под различным давлением, на насосной станции устанавливают несколько насосов, питающих обособленные сети.

Схемы противопожарного водоснабжения промышленных предприятий При оборотном водоснабжении использованная в технологическом процессе вода не сбрасывается в водоисточник, как при прямоточном водоснабжении, а вновь подается из отстойников потребителям после соответствующей обработки. Для пополнения потерь воды (3 -5% испарение, утечка) воду добавляют из водоисточника.

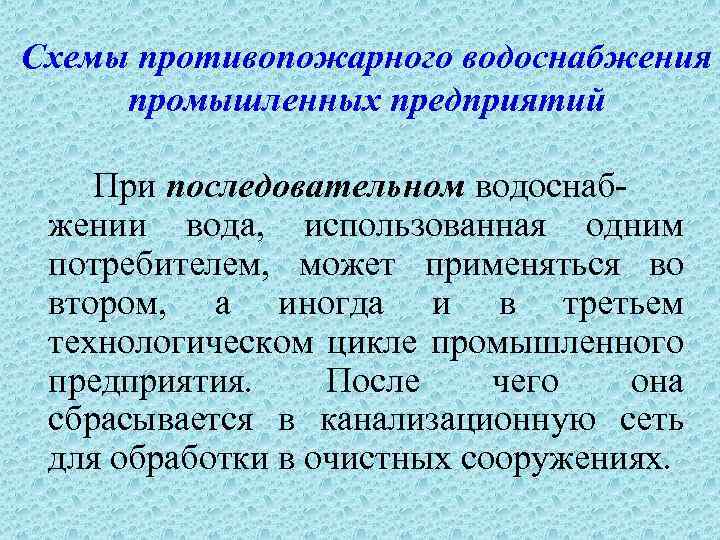

Схемы противопожарного водоснабжения промышленных предприятий При последовательном водоснабжении вода, использованная одним потребителем, может применяться во втором, а иногда и в третьем технологическом цикле промышленного предприятия. После чего она сбрасывается в канализационную сеть для обработки в очистных сооружениях.

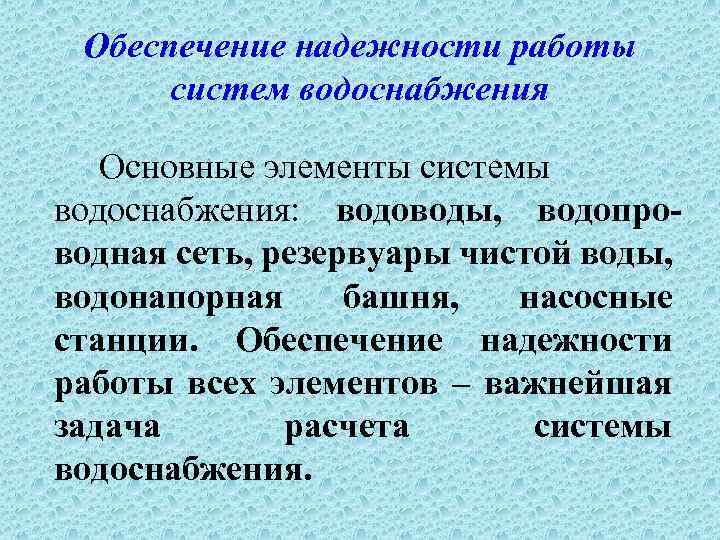

Обеспечение надежности работы систем водоснабжения Основные элементы системы водоснабжения: водоводы, водопроводная сеть, резервуары чистой воды, водонапорная башня, насосные станции. Обеспечение надежности работы всех элементов – важнейшая задача расчета системы водоснабжения.

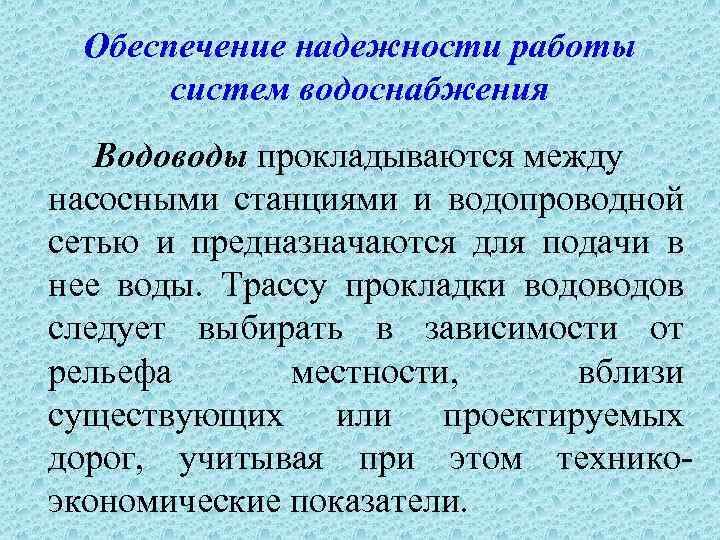

Обеспечение надежности работы систем водоснабжения Водоводы прокладываются между насосными станциями и водопроводной сетью и предназначаются для подачи в нее воды. Трассу прокладки водов следует выбирать в зависимости от рельефа местности, вблизи существующих или проектируемых дорог, учитывая при этом техникоэкономические показатели.

Обеспечение надежности работы систем водоснабжения Водопроводная сеть прокладывается вдоль проездов, как правило, прямолинейно и параллельно линиям застройки, по возможности, вне бетонных или асфальтовых покрытий. Пересечение проездов трубопроводами следует предусматривать под прямым углом.

Обеспечение надежности работы систем водоснабжения • • При устройстве водопроводных сетей применяются следующие типы арматуры: запорная и регулирующая (задвижки, вентили); защитная (предохранительные клапаны, воздушные вантузы, компенсаторы, обратные клапаны); измерительная (водомеры, манометры, вакуумметры, реле и т. д. ) водоразборная (пожарный гидрант, водоразборная колонка, краны).

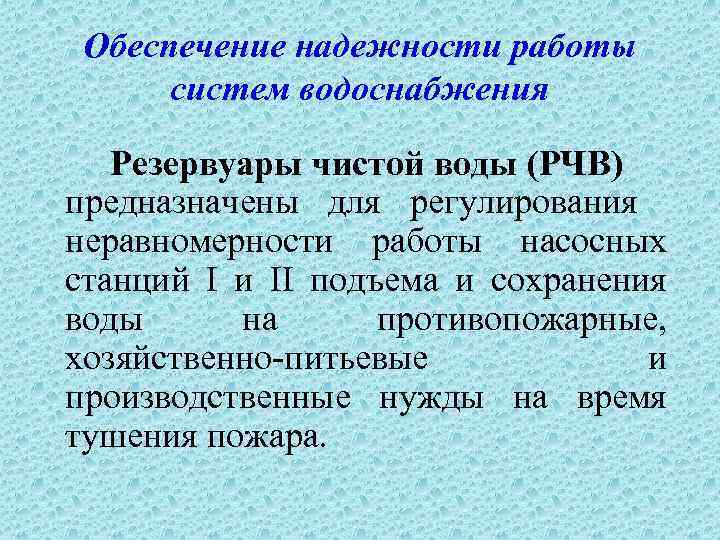

Обеспечение надежности работы систем водоснабжения Резервуары чистой воды (РЧВ) предназначены для регулирования неравномерности работы насосных станций I и II подъема и сохранения воды на противопожарные, хозяйственно-питьевые и производственные нужды на время тушения пожара.

Обеспечение надежности работы систем водоснабжения (схема РЧВ)

Обеспечение надежности работы систем водоснабжения Общий объем РЧВ должен включать регулирующий и неприкосновенный противопожарный объемы и равен: WРЧВ = WРЕГ + WН. З. , где - регулирующий объем; - объем неприкосновенного запаса.

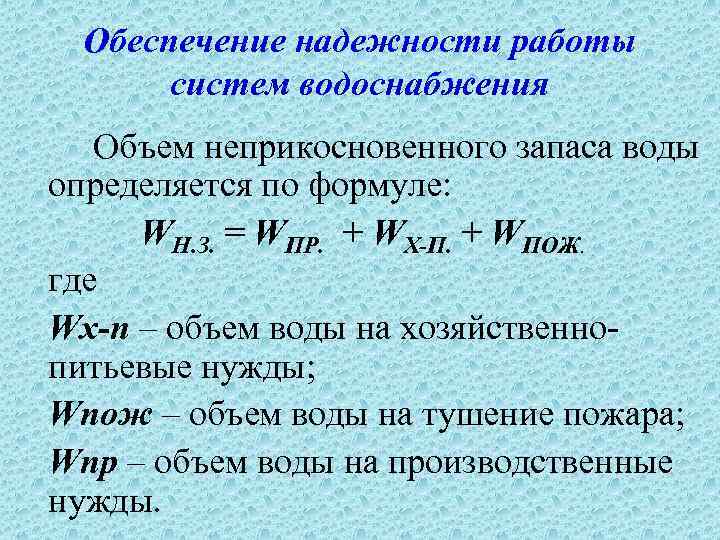

Обеспечение надежности работы систем водоснабжения Объем неприкосновенного запаса воды определяется по формуле: WН. З. = WПР. + WХ-П. + WПОЖ. где Wх-п – объем воды на хозяйственнопитьевые нужды; Wпож – объем воды на тушение пожара; Wпр – объем воды на производственные нужды.

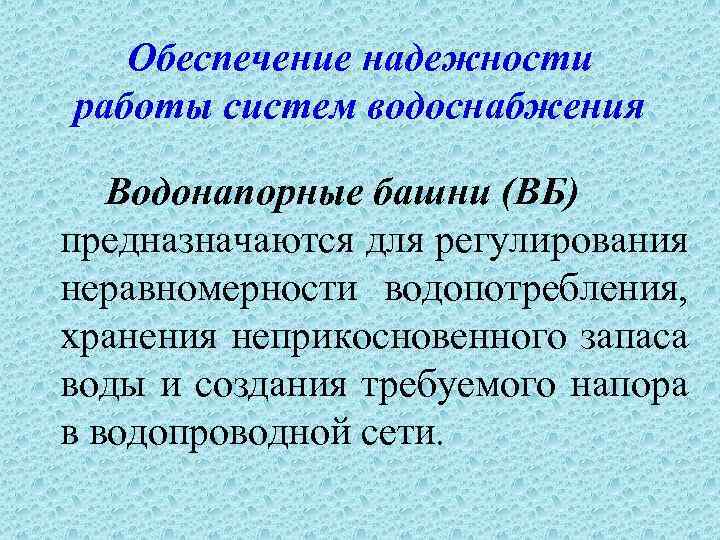

Обеспечение надежности работы систем водоснабжения Водонапорные башни (ВБ) предназначаются для регулирования неравномерности водопотребления, хранения неприкосновенного запаса воды и создания требуемого напора в водопроводной сети.

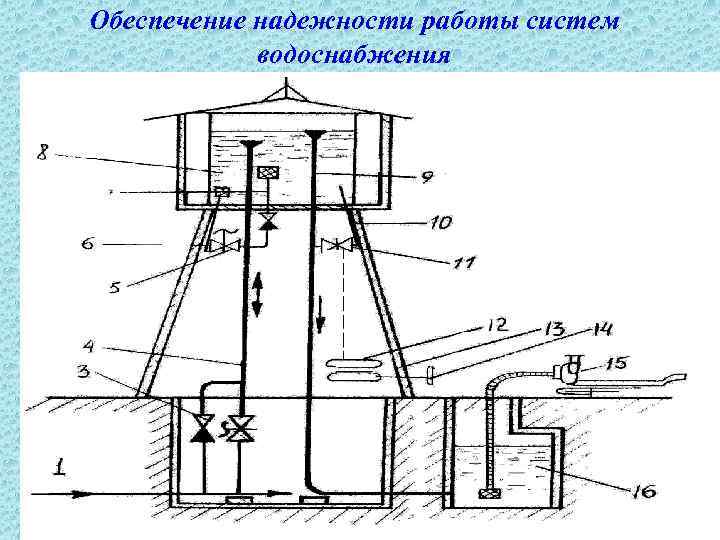

Обеспечение надежности работы систем водоснабжения

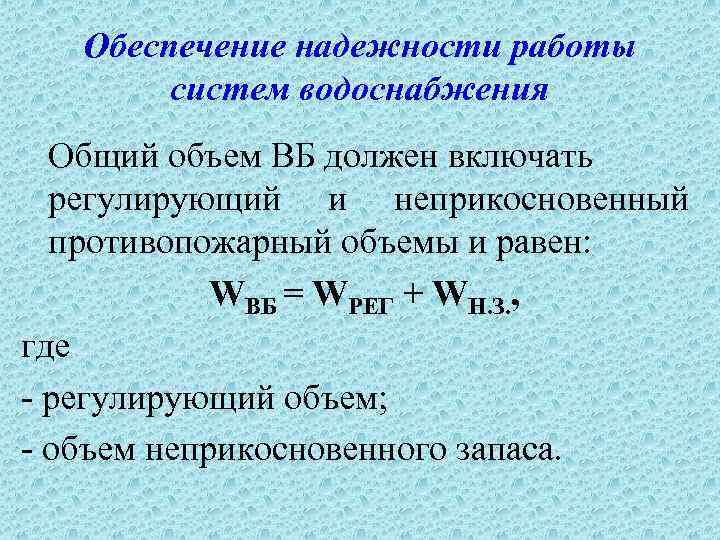

Обеспечение надежности работы систем водоснабжения Общий объем ВБ должен включать регулирующий и неприкосновенный противопожарный объемы и равен: WВБ = WРЕГ + WН. З. , где - регулирующий объем; - объем неприкосновенного запаса.

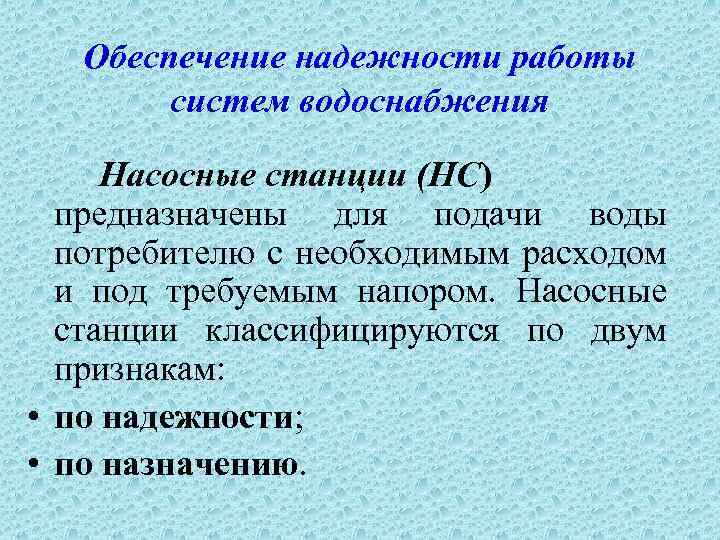

Обеспечение надежности работы систем водоснабжения Насосные станции (НС) предназначены для подачи воды потребителю с необходимым расходом и под требуемым напором. Насосные станции классифицируются по двум признакам: • по надежности; • по назначению.
