Внутренние водостоки Классификация 2. Устройство системы внутренних водостоков 3. Расчет 1. Внутренние водостоки Классификация 2. Устройство системы внутренних водостоков 3. Расчет 1.

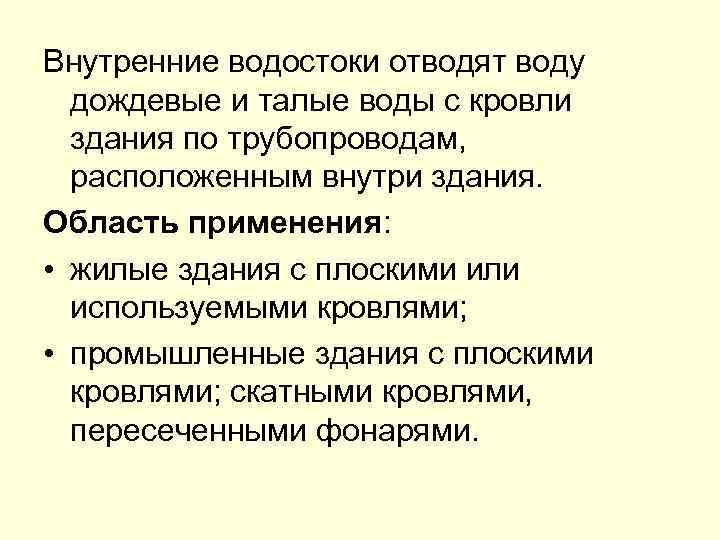

Внутренние водостоки отводят воду дождевые и талые воды с кровли здания по трубопроводам, расположенным Внутренние водостоки отводят воду дождевые и талые воды с кровли здания по трубопроводам, расположенным внутри здания. Область применения: • жилые здания с плоскими или используемыми кровлями; • промышленные здания с плоскими кровлями; скатными кровлями, пересеченными фонарями.

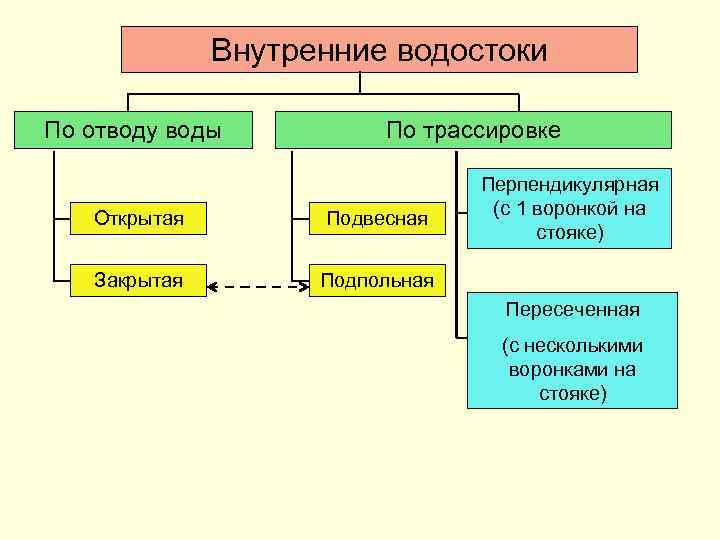

Внутренние водостоки По отводу воды По трассировке Открытая Подвесная Закрытая Перпендикулярная (с 1 воронкой Внутренние водостоки По отводу воды По трассировке Открытая Подвесная Закрытая Перпендикулярная (с 1 воронкой на стояке) Подпольная Пересеченная (с несколькими воронками на стояке)

Система открытая, подвесная, с несколькими воронками на стояке 1 1 – водосточная воронка 2 Система открытая, подвесная, с несколькими воронками на стояке 1 1 – водосточная воронка 2 – горизонтальный отводящий трубопровод 3 3 – стояк 2 4 – выпуск 5 4 5 – ревизия 6 - гидрозатвор 6

Система закрытая, подвесная, с несколькими воронками на стояке 1 Закрытая система проектируется только в Система закрытая, подвесная, с несколькими воронками на стояке 1 Закрытая система проектируется только в тех районах, где есть наружная дождевая сеть водоотведения. 3 2 5 4 Отвод воды в бытовую сеть водоотведения не допускается. Колодец дождевой сети водоотведения

Система закрытая, подпольная, с 1 воронкой на стояке 1 3 5 4 2 Колодец Система закрытая, подпольная, с 1 воронкой на стояке 1 3 5 4 2 Колодец дождевой сети водоотведения

Воронка типа Вр-9 1 - колпак; 2 – гайка для крепления воронки; 3 – Воронка типа Вр-9 1 - колпак; 2 – гайка для крепления воронки; 3 – водосточная воронка; 4 – хомут; 5 – сливной патрубок

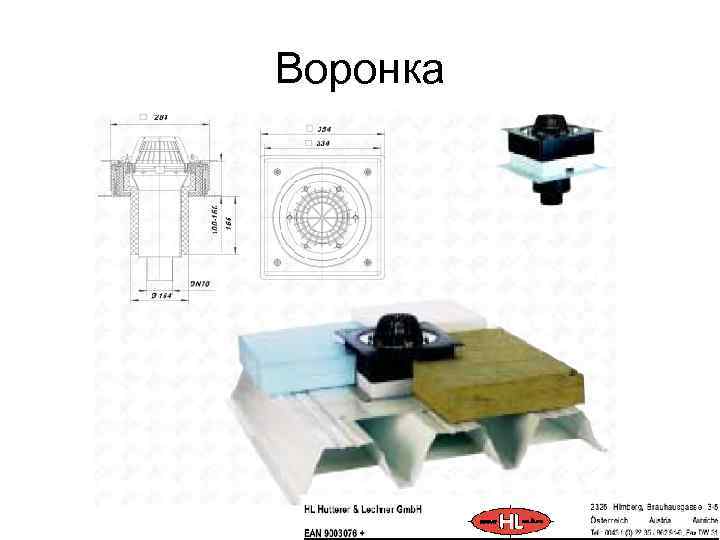

Воронка Воронка

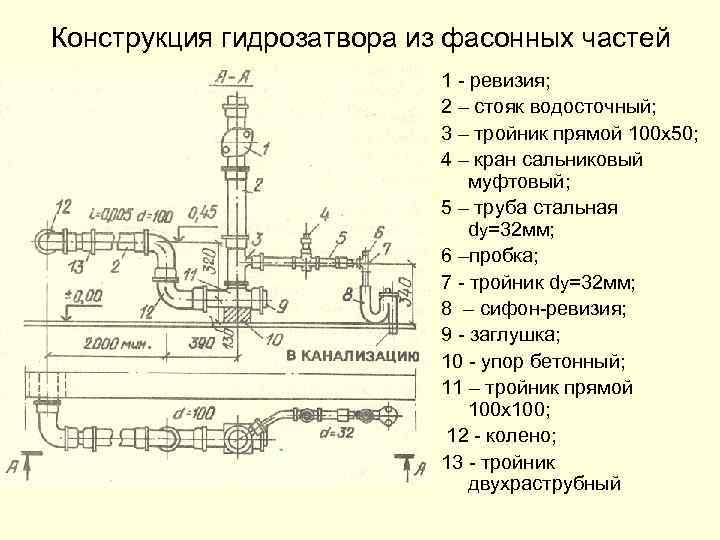

Конструкция гидрозатвора из фасонных частей 1 - ревизия; 2 – стояк водосточный; 3 – Конструкция гидрозатвора из фасонных частей 1 - ревизия; 2 – стояк водосточный; 3 – тройник прямой 100 х50; 4 – кран сальниковый муфтовый; 5 – труба стальная dу=32 мм; 6 –пробка; 7 - тройник dу=32 мм; 8 – сифон-ревизия; 9 - заглушка; 10 - упор бетонный; 11 – тройник прямой 100 х100; 12 - колено; 13 - тройник двухраструбный

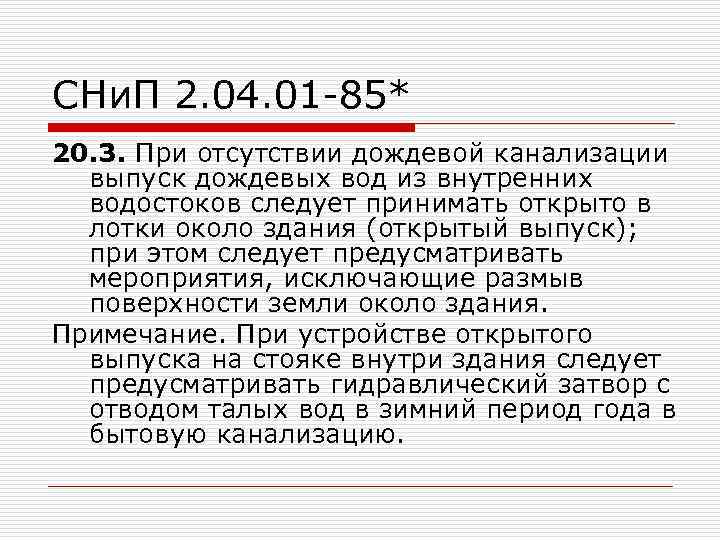

СНи. П 2. 04. 01 -85* 20. 3. При отсутствии дождевой канализации выпуск дождевых СНи. П 2. 04. 01 -85* 20. 3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания. Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

Расчет внутренних водостоков Расчет внутренних водостоков

Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам: • Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам: • для кровель с уклоном до 1, 5 включ. • для кровель с уклоном свыше 1, 5 %

 • F-водосборная площадь, м 2; • q 20 -интенсивность дождя, л/с с 1 • F-водосборная площадь, м 2; • q 20 -интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНи. П 2. 04. 03 -85); • q 5—интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

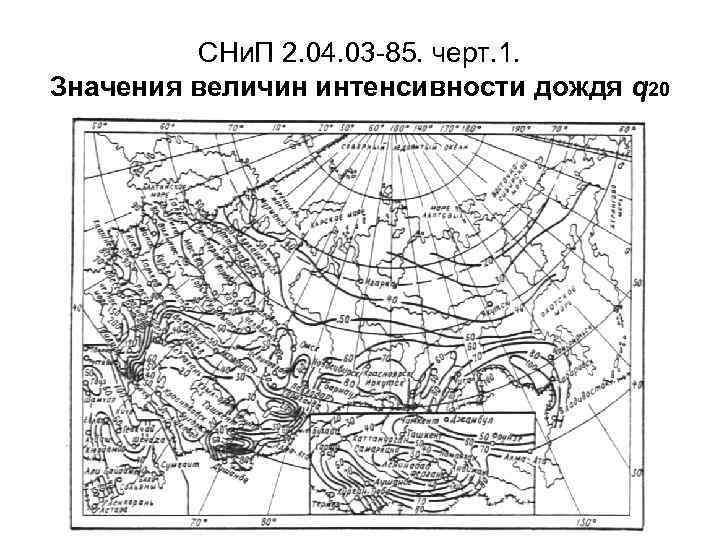

СНи. П 2. 04. 03 -85. черт. 1. Значения величин интенсивности дождя q 20 СНи. П 2. 04. 03 -85. черт. 1. Значения величин интенсивности дождя q 20

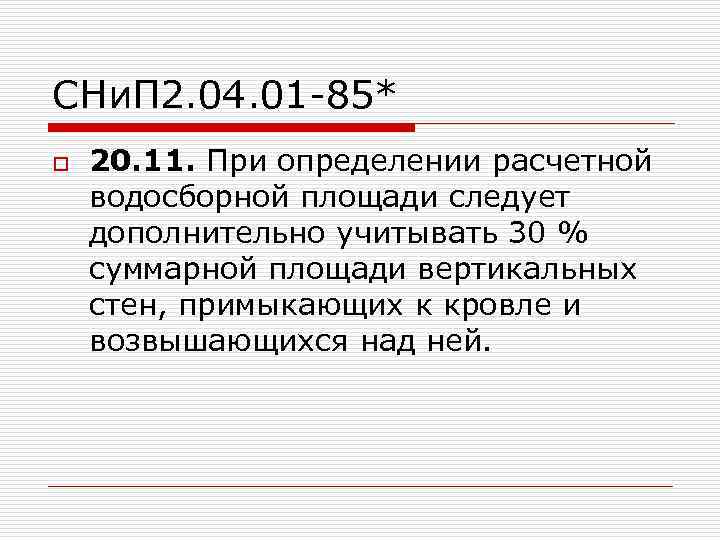

СНи. П 2. 04. 01 -85* o 20. 11. При определении расчетной водосборной площади СНи. П 2. 04. 01 -85* o 20. 11. При определении расчетной водосборной площади следует дополнительно учитывать 30 % суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

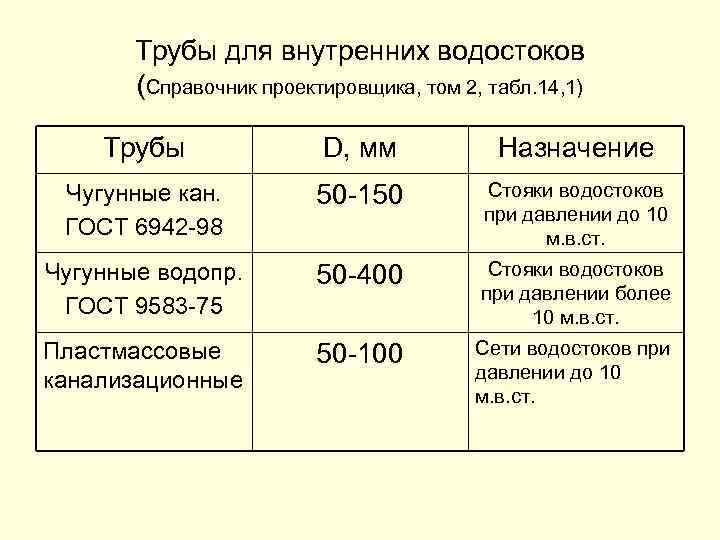

Трубы для внутренних водостоков (Справочник проектировщика, том 2, табл. 14, 1) Трубы D, мм Трубы для внутренних водостоков (Справочник проектировщика, том 2, табл. 14, 1) Трубы D, мм Назначение Чугунные кан. ГОСТ 6942 -98 50 -150 Стояки водостоков при давлении до 10 м. в. ст. Чугунные водопр. ГОСТ 9583 -75 50 -400 Стояки водостоков при давлении более 10 м. в. ст. Пластмассовые канализационные 50 -100 Сети водостоков при давлении до 10 м. в. ст.

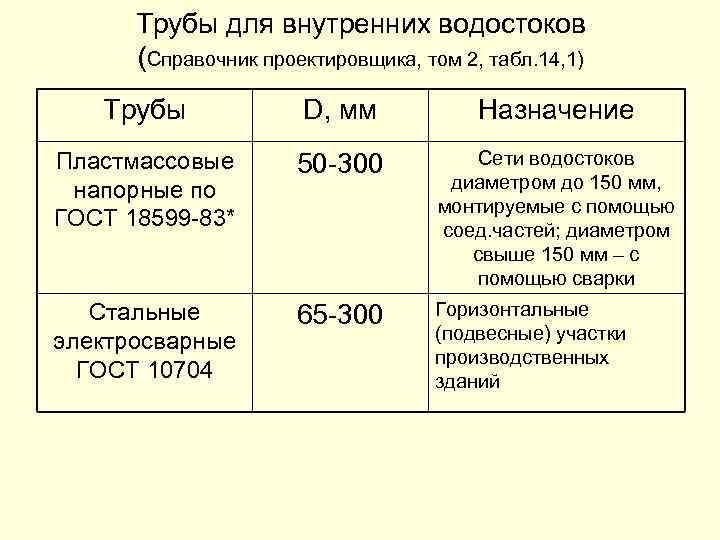

Трубы для внутренних водостоков (Справочник проектировщика, том 2, табл. 14, 1) Трубы D, мм Трубы для внутренних водостоков (Справочник проектировщика, том 2, табл. 14, 1) Трубы D, мм Назначение Пластмассовые напорные по ГОСТ 18599 -83* 50 -300 Сети водостоков диаметром до 150 мм, монтируемые с помощью соед. частей; диаметром свыше 150 мм – с помощью сварки Стальные электросварные ГОСТ 10704 65 -300 Горизонтальные (подвесные) участки производственных зданий
