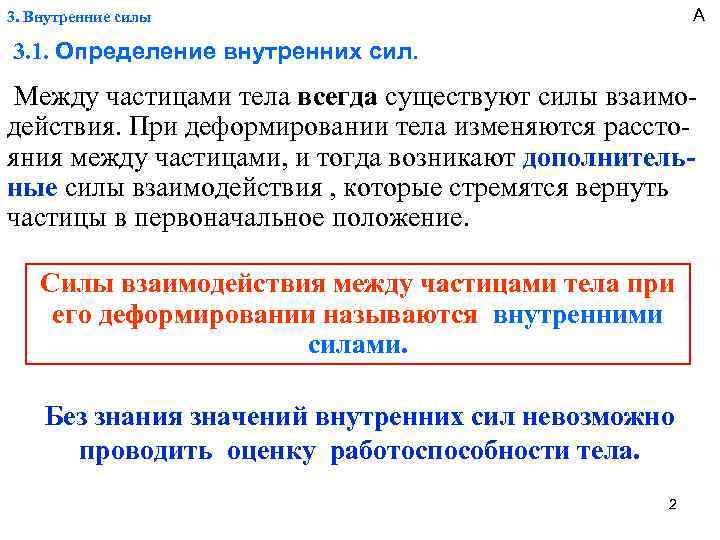

А 3. Внутренние силы 3. 1. Определение внутренних сил. Между частицами тела всегда существуют А 3. Внутренние силы 3. 1. Определение внутренних сил. Между частицами тела всегда существуют силы взаимодействия. При деформировании тела изменяются расстояния между частицами, и тогда возникают дополнительные силы взаимодействия , которые стремятся вернуть частицы в первоначальное положение. Силы взаимодействия между частицами тела при его деформировании называются внутренними силами. Без знания значений внутренних сил невозможно проводить оценку работоспособности тела. 2

3. Внутренние силы. А 3. 1. Вычисление внутренних сил ( метод сечений ). Для 3. Внутренние силы. А 3. 1. Вычисление внутренних сил ( метод сечений ). Для выявления и определения внутренних сил используют метод сечений, который дает возможность внутренние силы перевести в разряд внешних. F 1 n ∑ Fi = 0. Fn i=1 ∑ М(Fi) = 0. i Метод сечений: А Разрезали тело поперечным сечением А на 2 части; Внутренние силы р для каждой из частей стали внешними и потому могут определены из уравнений равновесия для любой из частей. F 2 p M Закон р - ? Система находится в равновесии А y R х С z R – главный вектор системы внутренних сил. М – главный момент системы внутренних сил.

А 3. Внутренние силы. Внутренние силовые факторы. Система векторов R и М эквивалентна системе А 3. Внутренние силы. Внутренние силовые факторы. Система векторов R и М эквивалентна системе внутренних сил р. Но практическое значение имеют не эти векторы, а их проекции на оси х, y, z. (х – прод. ось бруса; y, z – гл. центр. оси) y М R С х Проекции R и M на продольную ось и главные центральные оси называются внутренними силовыми факторами. z y Qy Qz С х Т N My Mz z N – продольная сила; Qy и Qz – поперечные силы; Мy и Мz – изгибающие моменты. Т ( Мкр ) – крутящий момент. 4

А 3. Внутренние силы Вычисление внутренних силовых факторов. 6 внутренних силовых факторов определяются из А 3. Внутренние силы Вычисление внутренних силовых факторов. 6 внутренних силовых факторов определяются из 6 уравнений равновесия: y Qy ∑ Х = 0. Мкр х N My Mzz Оставшаяся ( ост) часть (любая из 2 -х частей, на которые разрезали брус). N + ∑ Х = 0. ∑ Y = 0. Qy + ∑ Y = 0. Qy = ∑ Y ∑ Z = 0. Qz Q Z + ∑ Z = 0. QZ = ∑ Z ост ост N=∑Х ост ост ∑ МХ = 0. Мкр +∑ МХ = 0. Мкр =∑ МХ ост ∑ My = 0. My + ∑ My = 0. ост ∑ MZ = 0. ост My = ∑ M y ост MZ + ∑ MZ = 0. MZ = ∑ MZ ост Для плоской системы сил остаются 3 уравнения равновесия. ост 5

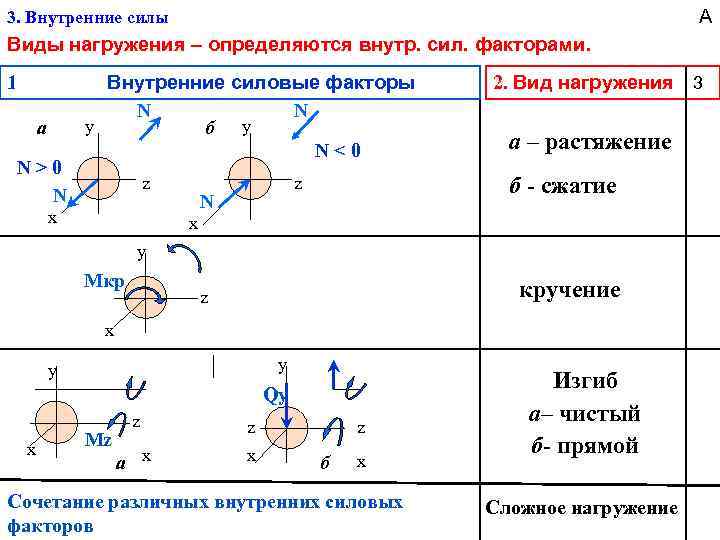

А 3. Внутренние силы Виды нагружения – определяются внутр. сил. факторами. 1 а N>0 А 3. Внутренние силы Виды нагружения – определяются внутр. сил. факторами. 1 а N>0 N Внутренние силовые факторы N N y б y N<0 z х а – растяжение б - сжатие z N 2. Вид нагружения 3 х y Mкр кручение z х y y Qy х Mz z z а х х z б х Сочетание различных внутренних силовых факторов Изгиб а– чистый б- прямой Сложное нагружение

3. Внутренние силы К видам нагружения (продолжение таблицы). 1 Внутр. сил. ф. Продольная cила 3. Внутренние силы К видам нагружения (продолжение таблицы). 1 Внутр. сил. ф. Продольная cила N Крутящий момент Мкр (Т) Изгибающий момент Мизг (Mz или Мy) Сочетание различных вн. сил. ф. 2 Вид 3 нагружения Способ приложения нагрузки Линия действия сил Растяжение (или равнодействующей) – совпадает с продольной сжатие осью бруса Силовая плоскость Кручение совпадает с поперечным сечением Изгиб Силовая плоскость совпадает с главной центр. плоскостью Сложное Например: нагружение Изгиб + растяжение 7

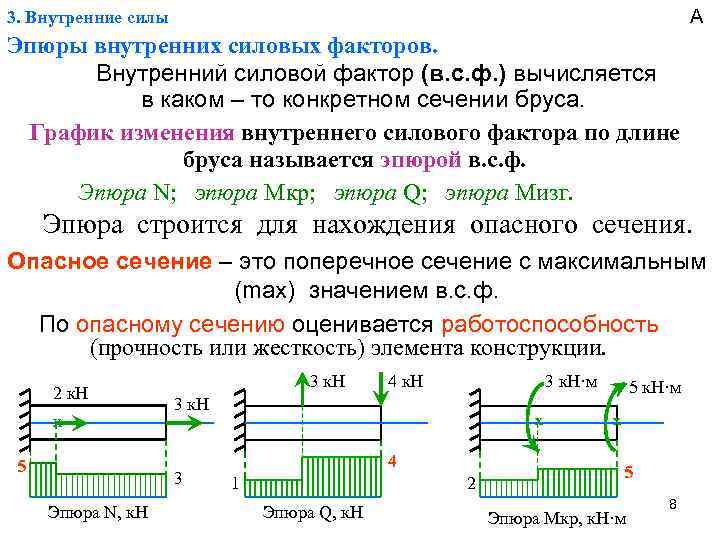

А 3. Внутренние силы Эпюры внутренних силовых факторов. Внутренний силовой фактор (в. с. ф. А 3. Внутренние силы Эпюры внутренних силовых факторов. Внутренний силовой фактор (в. с. ф. ) вычисляется в каком – то конкретном сечении бруса. График изменения внутреннего силового фактора по длине бруса называется эпюрой в. с. ф. Эпюра N; эпюра Mкр; эпюра Q; эпюра Мизг. Эпюра строится для нахождения опасного сечения. Опасное сечение – это поперечное сечение с максимальным (max) значением в. с. ф. По опасному сечению оценивается работоспособность (прочность или жесткость) элемента конструкции. 2 к. Н х 5 3 к. Н·м 3 к. Н 3 Эпюра N, к. Н 4 к. Н х 4 1 2 Эпюра Q, к. Н 5 к. Н·м х 5 Эпюра Mкр, к. Н·м 8

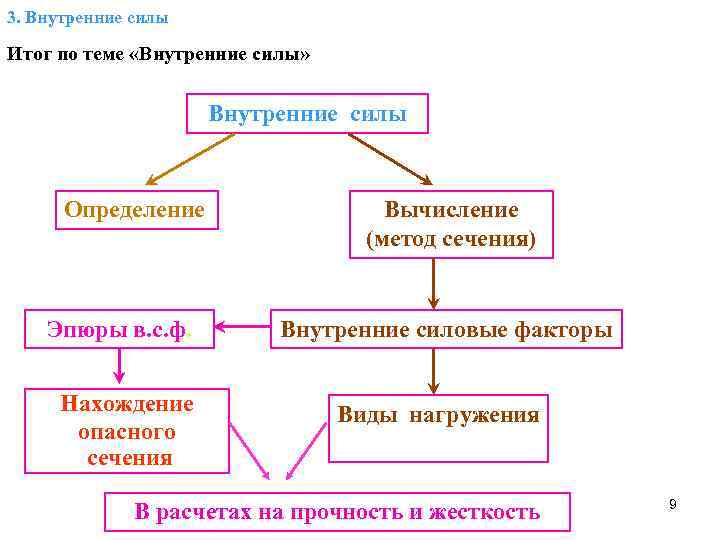

3. Внутренние силы Итог по теме «Внутренние силы» Внутренние силы Определение Эпюры в. с. 3. Внутренние силы Итог по теме «Внутренние силы» Внутренние силы Определение Эпюры в. с. ф. Нахождение опасного сечения Вычисление (метод сечения) Внутренние силовые факторы Виды нагружения В расчетах на прочность и жесткость 9
