Внутреннее строение Земли Стадии формирования Земли

Внутреннее строение Земли

Стадии формирования Земли

Атмосфера Земли

Гидросфера Земли Биосфера Земли

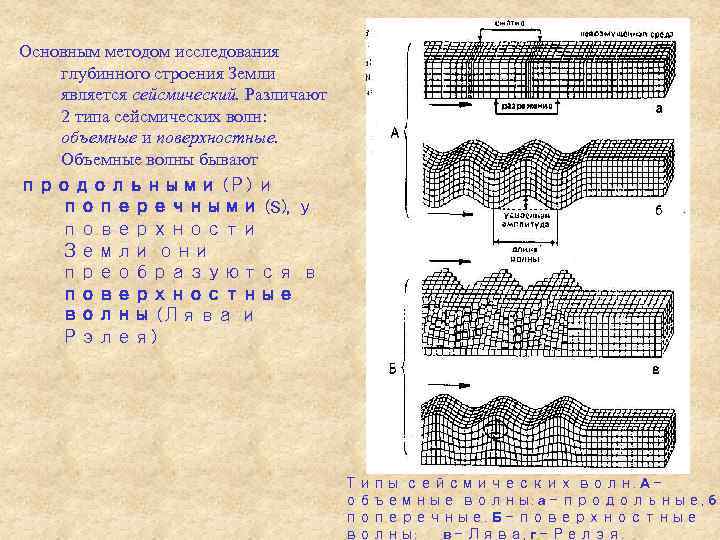

Основным методом исследования глубинного строения Земли является сейсмический. Различают 2 типа сейсмических волн: объемные и поверхностные. Объемные волны бывают продольными (Р) и поперечными (S), у поверхности Земли они преобразуются в поверхностные волны (Лява и Рэлея) Типы сейсмических волн. А – объемные волны: а – продольные, б поперечные. Б – поверхностные волны: в – Лява, г – Релэя.

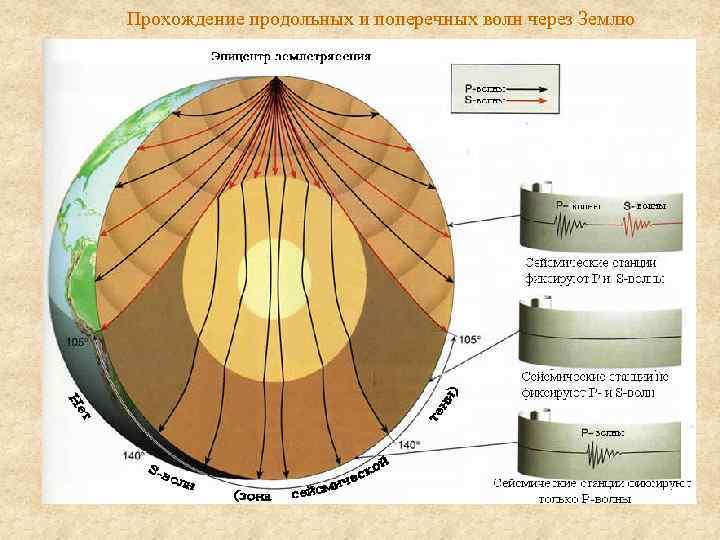

Прохождение продольных и поперечных волн через Землю

Сейсмические границы, главные оболочки Земли

Сейсморазведка Непрерывное сейсмические профилирование. 1 – корабль; 2 – источник звуковых волн; 3 – приемник Отраженных сигналов; 4 – вода; 5 – морское дно. Стрелками показано отражение звуковых волн от различных слоев на морском дне

Магнитное поле Земли

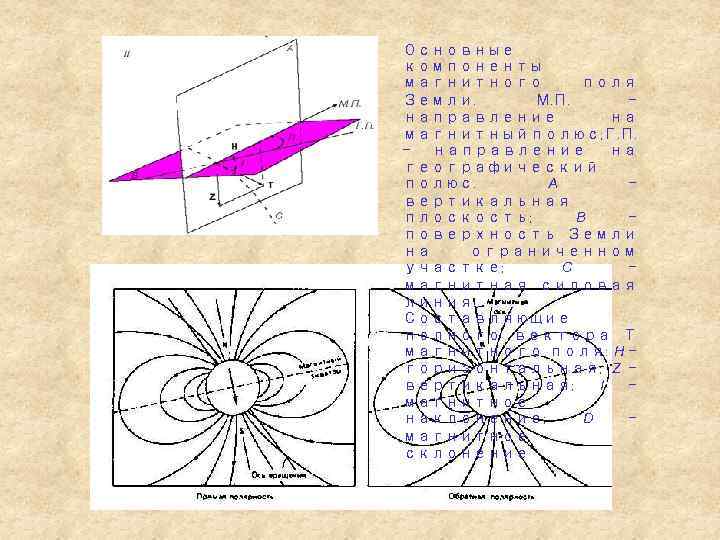

Основные компоненты магнитного поля Земли. М. П. – направление на магнитныйполюс; Г. П. – направление на географический полюс. А – вертикальная плоскость; В – поверхность Земли на ограниченном участке; С – магнитная силовая линия. Составляющие полного вектора Т магнитного поля: Н – горизонтальная; Z – вертикальная; I – магнитное наклонение; D – магнитное склонение

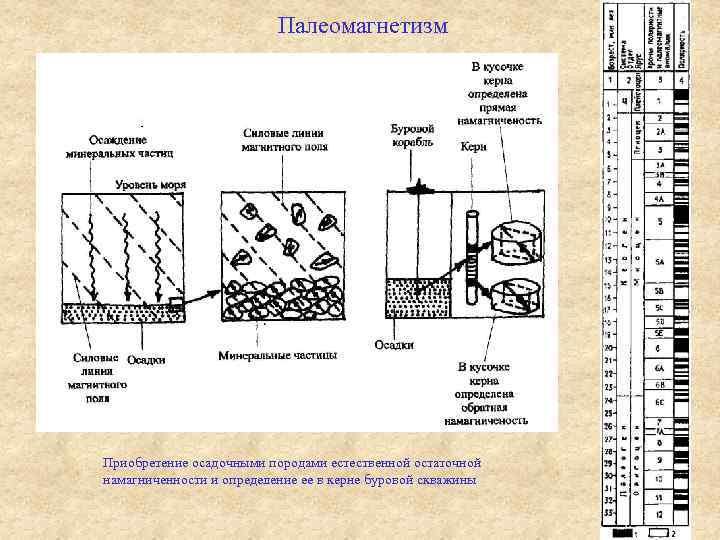

Палеомагнетизм Приобретение осадочными породами естественной остаточной намагниченности и определение ее в керне буровой скважины

Гравитационное поле Земли, поверхность геоида

Соотношение геоида и эллипсоида Сила тяжести и вращение Земли Сила тяжести в любой точке на поверхности Земли есть равнодействующая двух сил – силы притяжения, сосредоточенной в центре масс Земли и центробежной силы, возникающей вследствие вращения. Поэтому ускорение силы тяжести на поверхности Земли зависит от широты местности: g(φ) = gэкв. (1 + α sin 2 φ + β sin 2 2φ)

Гравиразведка

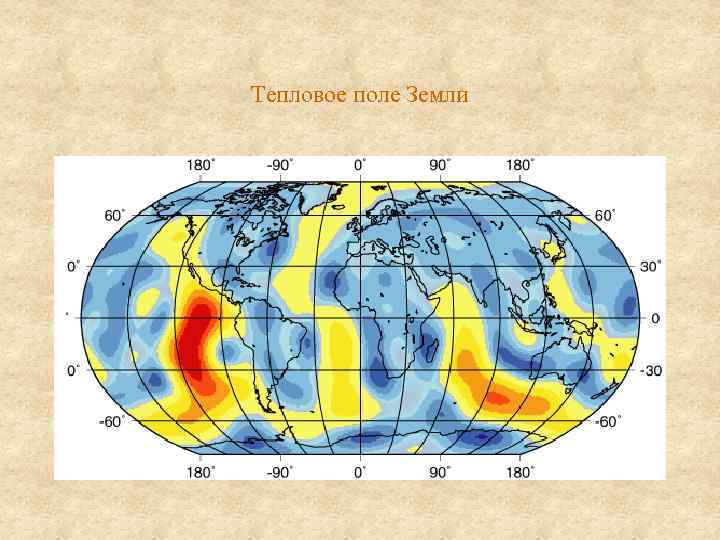

Тепловое поле Земли

Строение земной коры Схемы строения земной коры. I – континентальная кора, слои: 1 – осадочный, 2– гранитнометаморфический, 3 – гранулитобазитовый, 4 – перидотиты верхней мантии. II – океаническая кора, слои: 1 – осадочный, 2 – базальтовых подушечных лав, 3 – комплекса

Равновесное состояние земной коры

Распространение и границы континентальной и океанической коры

Химический состав земной коры

Метеориты химический состав Земли 18, 9 % Si Каменный хондрит Железный метеорит Железо-каменный метеорит
