Влияние внешней среды на подвижность носителей заряда в

Влияние внешней среды на подвижность носителей заряда в пленках полидифениленфталида. Юсупов А. Р. 1, Тамеев А. Р. 2, Лачинов А. Н. 1, Ванников А. В. 2 1 Башкирский государственный педагогический университет им. М. Акмуллы, 2 Институт физической химии и электрохимии им. А. Н. Фрумкина РАН

Содержание. • • Мотивация. Цель. Объект исследования. Структура исследуемых образцов. Методы исследования. Полученные результаты. Выводы.

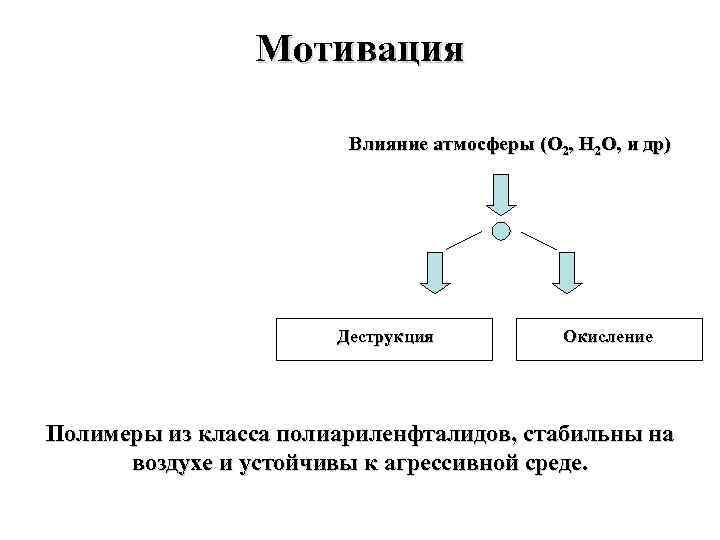

Мотивация Влияние атмосферы (O 2, H 2 O, и др) Деструкция Окисление Полимеры из класса полиариленфталидов, стабильны на воздухе и устойчивы к агрессивной среде.

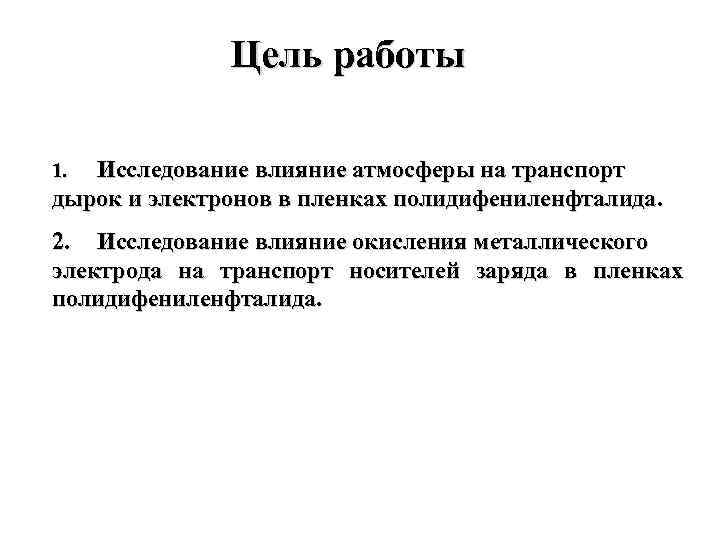

Цель работы Исследование влияние атмосферы на транспорт дырок и электронов в пленках полидифениленфталида. 1. 2. Исследование влияние окисления металлического электрода на транспорт носителей заряда в пленках полидифениленфталида.

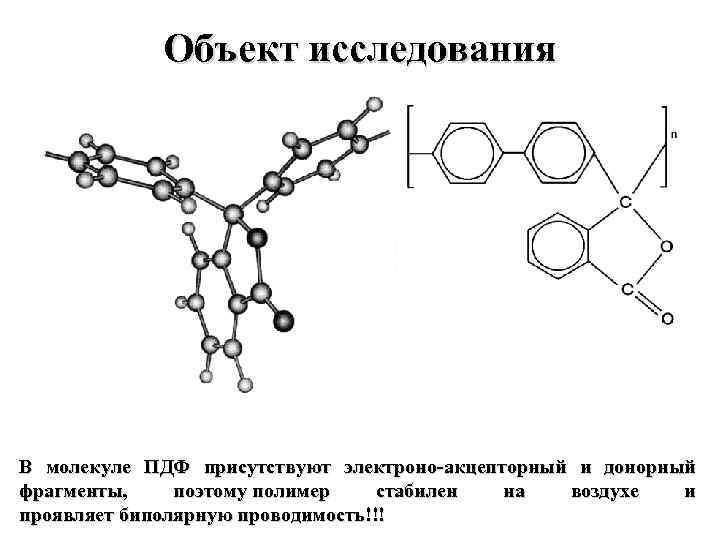

Объект исследования В молекуле ПДФ присутствуют электроно-акцепторный и донорный фрагменты, поэтому полимер стабилен на воздухе и проявляет биполярную проводимость!!!

Структура исследуемых образцов.

Методы исследования

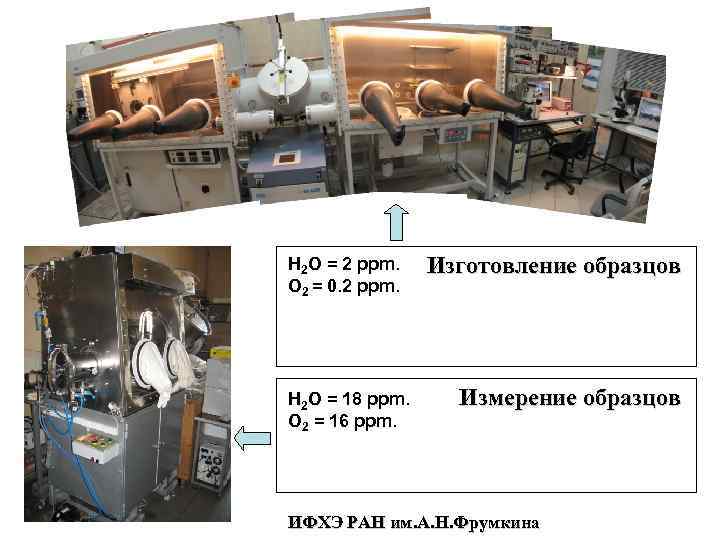

H 2 O = 2 ppm. O 2 = 0. 2 ppm. H 2 O = 18 ppm. O 2 = 16 ppm. Изготовление образцов Измерение образцов ИФХЭ РАН им. А. Н. Фрумкина

Полученные результаты Образец «p-типа» U(В) J(А/м 2) Θ μ(см 2/В·с) Атмосфера 1, 32 1, 82 3, 39 3, 22∙ 10 -4 Бокс (Ar) 3, 22 4, 4 5, 6 1, 93∙ 10 -4 Воздух

Полученные результаты Образец «p-типа» Umax(В) A(В/с) μбокс(см 2/В·с) μвоздух(см 2/В·с) 7, 5 750000 1, 97· 10 -4 1, 39· 10 -4 10 1000000 1, 32· 10 -4 1, 13· 10 -4 12, 5 1250000 1, 29· 10 -4 1, 02· 10 -4 15 1500000 1, 07· 10 -4 6, 35· 10 -5

Полученные результаты Образец «n-типа» μВАХ=9. 35*10 -6 см 2/В·с μCELIV=1. 2*10 -4 см 2/В·с t, (s) ?

Полученные результаты Образец « 3 -типа»

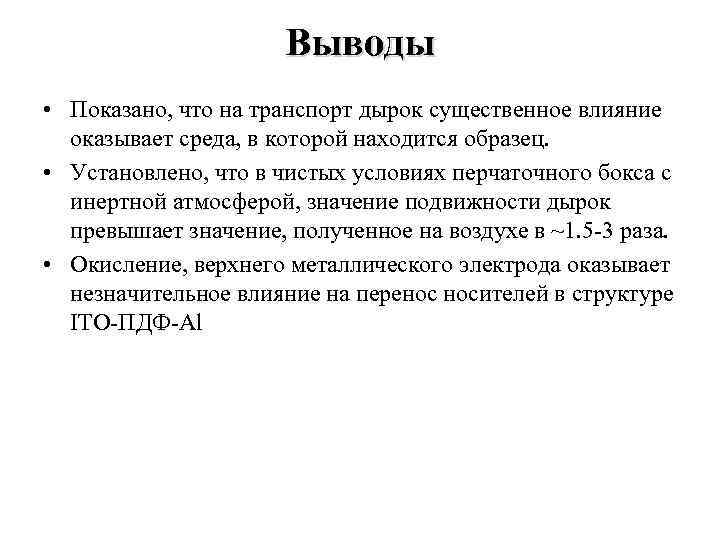

Выводы • Показано, что на транспорт дырок существенное влияние оказывает среда, в которой находится образец. • Установлено, что в чистых условиях перчаточного бокса с инертной атмосферой, значение подвижности дырок превышает значение, полученное на воздухе в ~1. 5 -3 раза. • Окисление, верхнего металлического электрода оказывает незначительное влияние на перенос носителей в структуре ITO-ПДФ-Al

• Работа выполнена при финансовой поддержке гранта РФФИ № 12 -03 -90713 моб_ст Результаты опубликованы в статье «Влияние атмосферы на транспорт дырок в пленках полидифениленфталида» ПЖТФ -2012

Спасибо за внимание!!!
